【17-B-6】RIAの性能テストとアプリケーション品質向上のための管理手法

RIAの性能テストとアプリケーショ
ン品質向上のための管理手法

17-B-6 髙橋亨
マイクロフォーカス株式会社
技術部 AMQ ソリューション

Developers Summit 2011

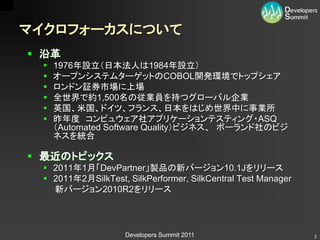

マイクロフォーカスについて
 沿革
 1976年設立（日本法人は1984年設立）
 オープンシステムターゲットのCOBOL開発環境でトップシェア
 ロンドン証券市場に上場
 全世界で約1,500名の従業員を持つグローバル企業
 英国、米国、ドイツ、フランス、日本をはじめ世界中に事業所
 昨年度コンピュウェア社アプリケーションテスティング・ASQ
（Automated Software Quality）ビジネス、ボーランド社のビジ
ネスを統合

 最近のトピックス
 2011年1月「DevPartner」製品の新バージョン10.1Jをリリース
 2011年2月SilkTest, SilkPerformer, SilkCentral Test Manager
新バージョン2010R2をリリース

Developers Summit 2011 2

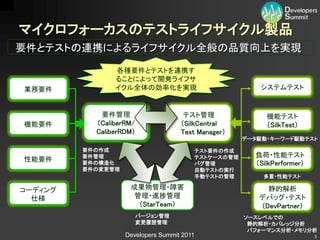

マイクロフォーカスのテストライフサイクル製品
要件とテストの連携によるライフサイクル全般の品質向上を実現

各種要件とテストを連携す
ることによって開発ライフサ
業務要件イクル全体の効率化を実現システムテスト

要件管理テスト管理機能テスト
機能要件（CaliberRM/ （SilkCentral （SilkTest）
CaliberRDM） Test Manager）
データ駆動・キーワード駆動テスト

要件の作成テスト要件の作成
要件管理テストケースの管理負荷・性能テスト
性能要件要件の構造化バグ管理（SilkPerformer）
要件の変更管理自動テストの実行
手動テストの管理多重・性能テスト

コーディング成果物管理・障害静的解析
仕様管理・進捗管理デバッグ・テスト
（StarTeam）（DevPartner）
バージョン管理ソースレベルでの
変更履歴管理静的解析・カバレッジ分析
パフォーマンス分析・メモリ分析

アジェンダ
 RIAの普及・有効性
 RIAにおけるテストの注意点
 RIA環境での性能（負荷）テスト
 FLEX環境での負荷テスト
 クライアントの性能テスト
 AJAX環境での機能テスト
 クラウド環境を利用した負荷テスト
 品質管理としてのテスト管理手法
 リスクベースドテスト
 テスト管理ツール
 まとめ


RIAの普及

RIA技術の普及により、テストの効率化に苦労するケースも
多くなっている

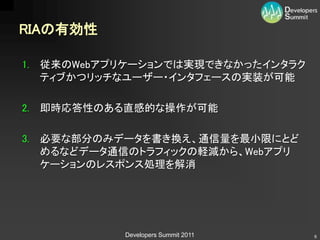

RIAの有効性

1. 従来のWebアプリケーションでは実現できなかったインタラク
ティブかつリッチなユーザー・インタフェースの実装が可能

2. 即時応答性のある直感的な操作が可能

3. 必要な部分のみデータを書き換え、通信量を最小限にとど
めるなどデータ通信のトラフィックの軽減から、Webアプリ
ケーションのレスポンス処理を解消

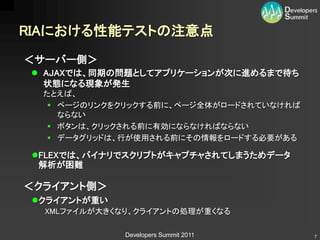

RIAにおける性能テストの注意点
＜サーバー側＞
 AJAXでは、同期の問題としてアプリケーションが次に進めるまで待ち
状態になる現象が発生
たとえば、
 ページのリンクをクリックする前に、ページ全体がロードされていなければ
ならない
 ボタンは、クリックされる前に有効にならなければならない
 データグリッドは、行が使用される前にその情報をロードする必要がある

FLEXでは、バイナリでスクリプトがキャプチャされてしまうためデータ
解析が困難

＜クライアント側＞
クライアントが重い
XMLファイルが大きくなり、クライアントの処理が重くなる

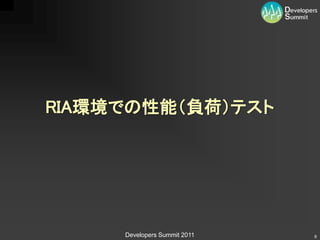

RIA環境での性能（負荷）テスト

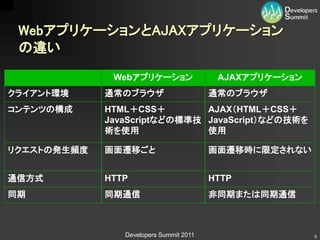

WebアプリケーションとAJAXアプリケーション
の違い
Webアプリケーション AJAXアプリケーション
クライアント環境通常のブラウザ通常のブラウザ
コンテンツの構成 HTML＋CSS＋ AJAX（HTML＋CSS＋
JavaScriptなどの標準技 JavaScript）などの技術を
術を使用使用

リクエストの発生頻度画面遷移ごと画面遷移時に限定されない

通信方式 HTTP HTTP
同期同期通信非同期または同期通信

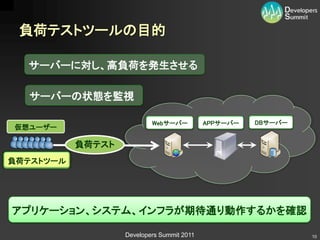

負荷テストツールの目的

サーバーに対し、高負荷を発生させる

サーバーの状態を監視

Webサーバー APPサーバー DBサーバー
仮想ユーザー

負荷テスト
負荷テストツール

アプリケーション、システム、インフラが期待通り動作するかを確認

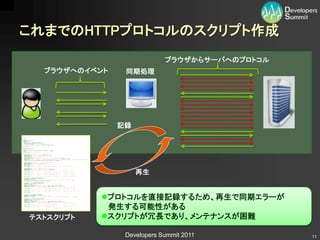

これまでのHTTPプロトコルのスクリプト作成
ブラウザからサーバへのプロトコル
ブラウザへのイベント同期処理

記録

再生

プロトコルを直接記録するため、再生で同期エラーが
発生する可能性がある
テストスクリプト スクリプトが冗長であり、メンテナンスが困難

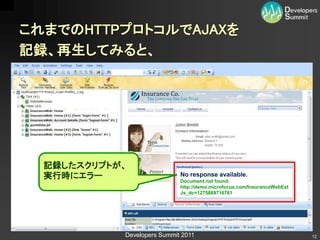

これまでのHTTPプロトコルでAJAXを
記録、再生してみると、

記録したスクリプトが、
実行時にエラー No response available.
Document not found:
http://demo.microfocus.com/InsuranceWebExt
Js_dc=1275889716761

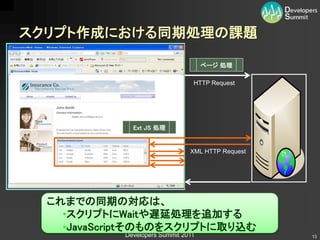

スクリプト作成における同期処理の課題

ページ処理

HTTP Request

Ext JS 処理

XML HTTP Request

これまでの同期の対応は、
•スクリプトにWaitや遅延処理を追加する
•JavaScriptそのものをスクリプトに取り込む

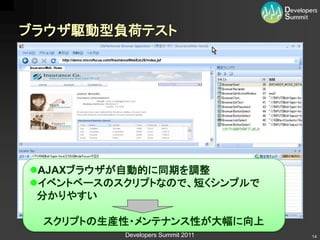

ブラウザ駆動型負荷テスト
http://demo.microfocus.com/InsuranceWebExtJS/index.jsf

AJAXブラウザが自動的に同期を調整
イベントベースのスクリプトなので、短くシンプルで
分かりやすい

スクリプトの生産性・メンテナンス性が大幅に向上

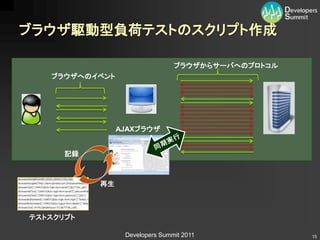

ブラウザ駆動型負荷テストのスクリプト作成

ブラウザからサーバへのプロトコル
ブラウザへのイベント

AJAXブラウザ

記録

再生

テストスクリプト


FLEX環境での負荷テスト

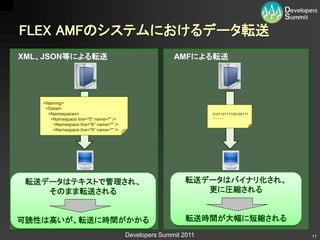

FLEX AMFのシステムにおけるデータ転送
XML、JSON等による転送 AMFによる転送

<Naming>
<Detail>
<Namespaces> 010110111100100111
<Namespace line="0" name="" /> ・・・・・・
<Namespace line="6" name="" />
<Namespace line="9" name="" />

転送データはテキストで管理され、転送データはバイナリ化され、
そのまま転送される更に圧縮される

可読性は高いが、転送に時間がかかる転送時間が大幅に短縮される

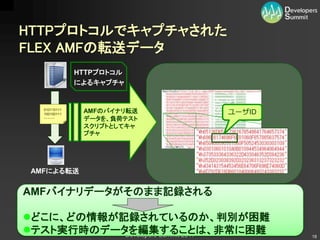

HTTPプロトコルでキャプチャされた
FLEX AMFの転送データ
HTTPプロトコル
によるキャプチャ

010110111
100100111
AMFのバイナリ転送ユーザID
・・・・・・データを、負荷テスト
スクリプトとしてキャ
プチャ

AMFによる転送

AMFバイナリデータがそのまま記録される

どこに、どの情報が記録されているのか、判別が困難
テスト実行時のデータを編集することは、非常に困難

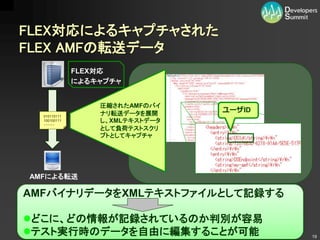

FLEX対応によるキャプチャされた
FLEX AMFの転送データ
FLEX対応
によるキャプチャ

圧縮されたAMFのバイ
ナリ転送データを展開
ユーザID
010110111
100100111 し、XMLテキストデータ
・・・・・・
として負荷テストスクリ
プトとしてキャプチャ

AMFによる転送

AMFバイナリデータをXMLテキストファイルとして記録する

どこに、どの情報が記録されているのか判別が容易
テスト実行時のデータを自由に編集することが可能

クライアントの性能テスト


AJAXのパフォーマンス問題を検証

AJAXのパフォーマンスボトルネック
は、クライアント側にある場合も多い

クライアントのパフォーマンスを測定する必要性が高い

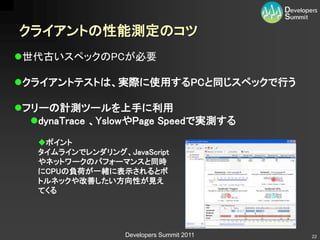

クライアントの性能測定のコツ
世代古いスペックのPCが必要

クライアントテストは、実際に使用するPCと同じスペックで行う

フリーの計測ツールを上手に利用
dynaTrace 、YslowやPage Speedで実測する
ポイント
タイムラインでレンダリング、JavaScript
やネットワークのパフォーマンスと同時
にCPUの負荷が一緒に表示されるとボ
トルネックや改善したい方向性が見え
てくる

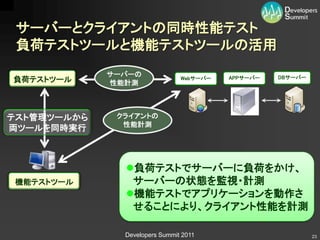

サーバーとクライアントの同時性能テスト
負荷テストツールと機能テストツールの活用
サーバーの APPサーバー DBサーバー
負荷テストツール性能計測
Webサーバー

テスト管理ツールからクライアントの
性能計測
両ツールを同時実行

負荷テストでサーバーに負荷をかけ、
機能テストツールサーバーの状態を監視・計測
機能テストでアプリケーションを動作さ
せることにより、クライアント性能を計測

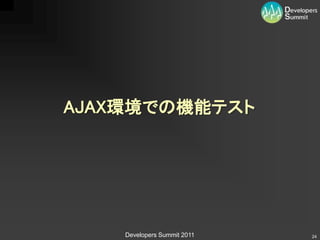

AJAX環境での機能テスト

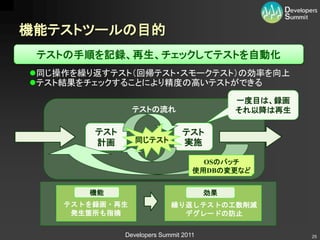

機能テストツールの目的
テストの手順を記録、再生、チェックしてテストを自動化
同じ操作を繰り返すテスト（回帰テスト・スモークテスト）の効率を向上
テスト結果をチェックすることにより精度の高いテストができる
一度目は、録画
テストの流れそれ以降は再生

テストテスト
計画同じテスト実施

OSのパッチ
使用DBの変更など

機能効果
テストを録画・再生繰り返しテストの工数削減
発生箇所も指摘デグレードの防止

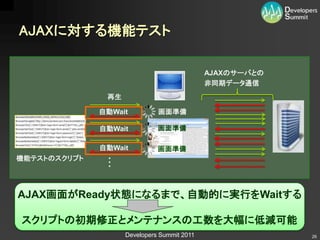

AJAXに対する機能テスト

AJAXのサーバとの
非同期データ通信
再生

自動Wait 画面準備


機能テストのスクリプト・
・
・

AJAX画面がReady状態になるまで、自動的に実行をWaitする

スクリプトの初期修正とメンテナンスの工数を大幅に低減可能

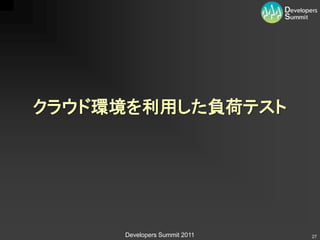

クラウド環境を利用した負荷テスト

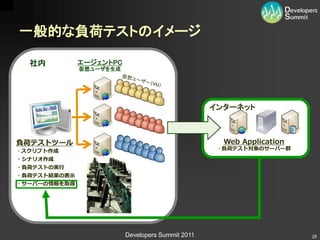

一般的な負荷テストのイメージ

社内エージェントPC
仮想ユーザを生成

インターネット

負荷テストツール Web Application
・負荷テスト対象のサーバー群
・スクリプト作成
・シナリオ作成
・負荷テストの実行
・負荷テスト結果の表示
・サーバーの情報を取得

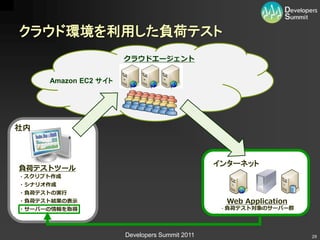

クラウド環境を利用した負荷テスト
クラウドエージェント

Amazon EC2 サイト

社内

インターネット
負荷テストツール
・スクリプト作成
・シナリオ作成
・負荷テストの実行
・負荷テスト結果の表示 Web Application
・サーバーの情報を取得・負荷テスト対象のサーバー群


クラウド環境を利用した負荷テストの利点

クラウド環境を利用して仮想ユーザの生成するため、
Agent PCが必要なく、コストの削減

Agent PCの準備工数、設置スペースの削減

Agentの配置・割り当てが簡単

インターネットを経由した実測測定


品質管理としてのテスト管理手法

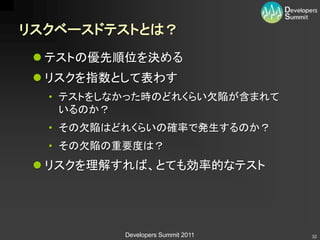

リスクベースドテストとは？
 テストの優先順位を決める
 リスクを指数として表わす
• テストをしなかった時のどれくらい欠陥が含まれて
いるのか？
• その欠陥はどれくらいの確率で発生するのか？
• その欠陥の重要度は？
 リスクを理解すれば、とても効率的なテスト


リスクベースドテスト
リスク低減が遅いバターン

リスク

コスト
テスト
効率

リスク低減が早いバターン

リスク

コスト
テスト
テストを効果的効率
に実施

同じコストで、より効果的にリスクを減らすテストを実現

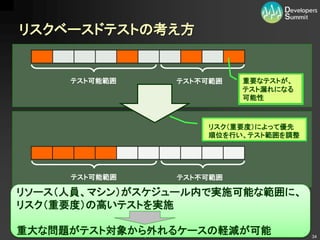

リスクベースドテストの考え方

テスト可能範囲テスト不可範囲重要なテストが、
テスト漏れになる
可能性

リスク（重要度）によって優先
順位を行い、テスト範囲を調整

テスト可能範囲テスト不可範囲

リソース（人員、マシン）がスケジュール内で実施可能な範囲に、
リスク（重要度）の高いテストを実施

重大な問題がテスト対象から外れるケースの軽減が可能

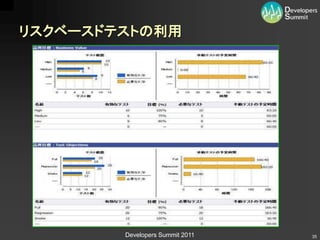

リスクベースドテストの利用

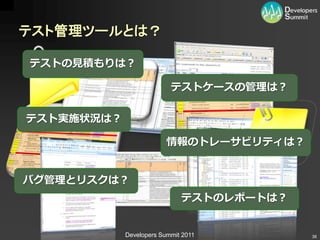

テスト管理ツールとは？

テストの見積もりは？

テストケースの管理は？

テスト実施状況は？

情報のトレーサビリティは？

バグ管理とリスクは？
テストのレポートは？

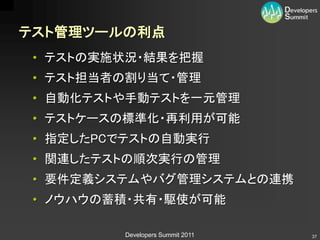

テスト管理ツールの利点
• テストの実施状況・結果を把握
• テスト担当者の割り当て・管理
• 自動化テストや手動テストを一元管理
• テストケースの標準化・再利用が可能
• 指定したPCでテストの自動実行
• 関連したテストの順次実行の管理
• 要件定義システムやバグ管理システムとの連携
• ノウハウの蓄積・共有・駆使が可能

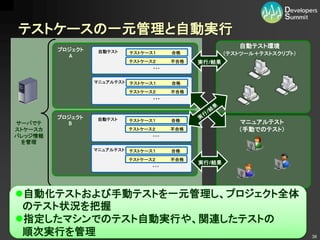

テストケースの一元管理と自動実行
自動テスト環境
プロジェクト自動テストテストケース１合格（テストツール＋テストスクリプト）
A
テストケース２不合格実行/結果
・・・
`

マニュアルテストテストケース１合格
`
テストケース２不合格
・・・ `

プロジェクト自動テストテストケース１合格マニュアルテスト
サーバでテ B
ストケースカテストケース２不合格（手動でのテスト）
バレッジ情報・・・
を管理
マニュアルテストテストケース１合格
テストケース２不合格
実行/結果
・・・

自動化テストおよび手動テストを一元管理し、プロジェクト全体
のテスト状況を把握
指定したマシンでのテスト自動実行や、関連したテストの
順次実行を管理 Developers Summit 2011 38

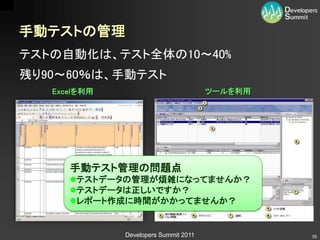

手動テストの管理
テストの自動化は、テスト全体の10～40%
残り90～60％は、手動テスト
Excelを利用ツールを利用

手動テスト管理の問題点
テストデータの管理が煩雑になってませんか？
テストデータは正しいですか？
レポート作成に時間がかかってませんか？


手動テストを助ける機能
ビデオ録画

テストを記録することにより、テスト漏れの確認
障害が発生したときの再現性の確認

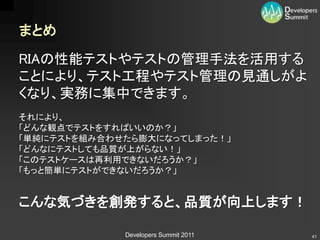

まとめ

RIAの性能テストやテストの管理手法を活用する
ことにより、テスト工程やテスト管理の見通しがよ
くなり、実務に集中できます。
それにより、
「どんな観点でテストをすればいいのか？」
「単純にテストを組み合わせたら膨大になってしまった！」
「どんなにテストしても品質が上がらない！」
「このテストケースは再利用できないだろうか？」
「もっと簡単にテストができないだろうか？」

こんな気づきを創発すると、品質が向上します！


Application Management & Quality製品に関するお問い合わせ先：
マイクロフォーカス株式会社
http://www.microfocus.co.jp/
TEL： 03-5413-4770
Email： qa-sales@microfocus.co.jp

Copyright © 2011 Micro Focus. All Rights Reserved.
記載の会社名、製品名は、各社の商標または登録商標です。
Developers Summit 2011
