12.-Human-Machine-Interface-Pertemuan-12.ppt
- 1.

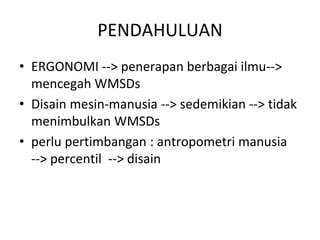

- 2. PENDAHULUAN • ERGONOMI -->penerapan berbagai ilmu--> mencegah WMSDs • Disain mesin-manusia --> sedemikian --> tidak menimbulkan WMSDs • perlu pertimbangan : antropometri manusia --> percentil --> disain

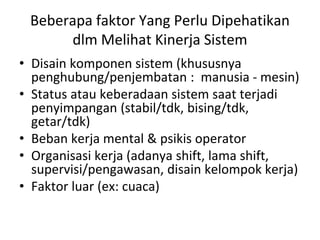

- 12. Beberapa faktor YangPerlu Dipehatikan dlm Melihat Kinerja Sistem • Disain komponen sistem (khususnya penghubung/penjembatan : manusia - mesin) • Status atau keberadaan sistem saat terjadi penyimpangan (stabil/tdk, bising/tdk, getar/tdk) • Beban kerja mental & psikis operator • Organisasi kerja (adanya shift, lama shift, supervisi/pengawasan, disain kelompok kerja) • Faktor luar (ex: cuaca)

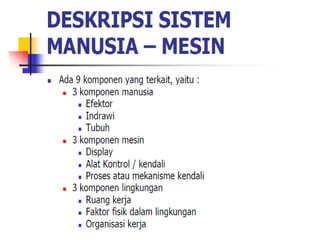

- 15. 3 komponen dalammanusia 1. Effektor : penggerak (tangan, kaki, suara) 2. sense /indra (perasa, peraba, pengelihatan, pendengaran, penciuman) 3. proses pendukung (metabolisme--> energi--> efektor, sensoris) energi--> efektor, sensoris motivasi

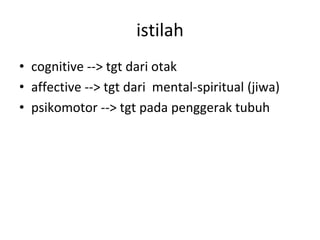

- 16. istilah • cognitive -->tgt dari otak • affective --> tgt dari mental-spiritual (jiwa) • psikomotor --> tgt pada penggerak tubuh

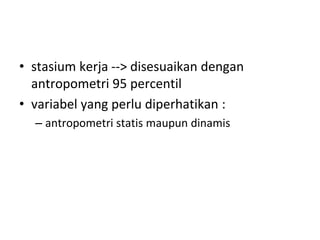

- 20. • stasium kerja--> disesuaikan dengan antropometri 95 percentil • variabel yang perlu diperhatikan : – antropometri statis maupun dinamis
- 21. INTERAKSI MANUSIA DANMESIN DALAM SEBUAH SISTEM KERJA (MAN-MACHINE SYSTEMS) Sistem mesin : – merupakan sebuah sistem yg memiliki sifat deterministik & relatif tertutup --> sistem dapat diduga (selalu berjalan tepat seperti seharusnya) – Dalam sistem informasi, unsur mesin seperti komputer dan program komputer relatif tertutup dan deterministik. Sistem manusia – sistem terbuka & probabilistik • Sistem manusia-mesin dapat mengandalkan mesin--> manusia hanya sebagai suatu pengawas atas operasi mesin.

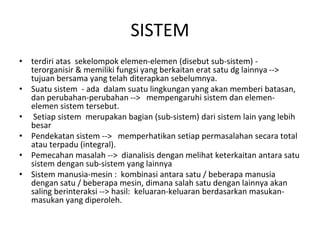

- 22. SISTEM • terdiri atassekelompok elemen-elemen (disebut sub-sistem) - terorganisir & memiliki fungsi yang berkaitan erat satu dg lainnya --> tujuan bersama yang telah diterapkan sebelumnya. • Suatu sistem - ada dalam suatu lingkungan yang akan memberi batasan, dan perubahan-perubahan --> mempengaruhi sistem dan elemen- elemen sistem tersebut. • Setiap sistem merupakan bagian (sub-sistem) dari sistem lain yang lebih besar • Pendekatan sistem --> memperhatikan setiap permasalahan secara total atau terpadu (integral). • Pemecahan masalah --> dianalisis dengan melihat keterkaitan antara satu sistem dengan sub-sistem yang lainnya • Sistem manusia-mesin : kombinasi antara satu / beberapa manusia dengan satu / beberapa mesin, dimana salah satu dengan lainnya akan saling berinteraksi --> hasil: keluaran-keluaran berdasarkan masukan- masukan yang diperoleh.
- 23. Mesin • Semua objekfisik (mesin, peralatan, perlengkapan, fasilitas & benda-benda yang biasa dipergunakan manusia dalam melaksanakan kegiatannya) • Closed system --> manusia memegang posisi kunci ( keputusan tgt pd manusia) Arus informasi dan arahnya sbb: • Display instrument (mencatat & memberi informasi ttg perkembangan kegiatan/proses produksi yang berlangsung ) --> operator (menyerap informasi ini secara visual /persepsi --> menginterpretasikannya secara seksama --> Berdasarkan interpretasi & pengetahuan yang sebelumnnya sudah dimiliki maka operator (manusia) --> keputusan--> mengkomunikasikan keputusan ke mesin dg menggunakan mekanisme kontrol--> Instrument kontrol selanjutnya memberikan gambaran (display) mengenai hasil dari tindakan yang telah dilakukan oleh operator--> sistem kerja mesin akan memberikan proses kegiatan produksi sesuai dengan program yang diberikan oleh operator tersebut.

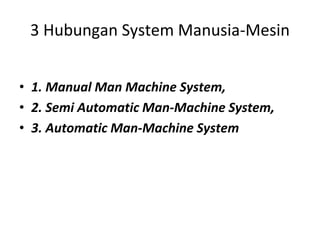

- 24. 3 Hubungan SystemManusia-Mesin • 1. Manual Man Machine System, • 2. Semi Automatic Man-Machine System, • 3. Automatic Man-Machine System

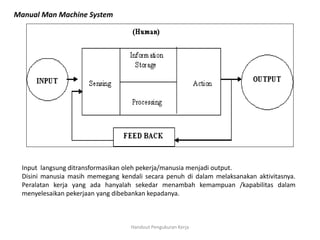

- 25. Handout Pengukuran Kerja ManualMan Machine System Input langsung ditransformasikan oleh pekerja/manusia menjadi output. Disini manusia masih memegang kendali secara penuh di dalam melaksanakan aktivitasnya. Peralatan kerja yang ada hanyalah sekedar menambah kemampuan /kapabilitas dalam menyelesaikan pekerjaan yang dibebankan kepadanya.

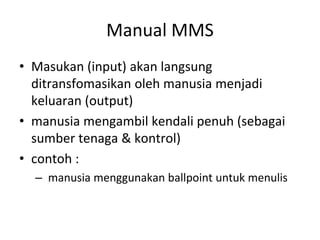

- 26. Manual MMS • Masukan(input) akan langsung ditransfomasikan oleh manusia menjadi keluaran (output) • manusia mengambil kendali penuh (sebagai sumber tenaga & kontrol) • contoh : – manusia menggunakan ballpoint untuk menulis

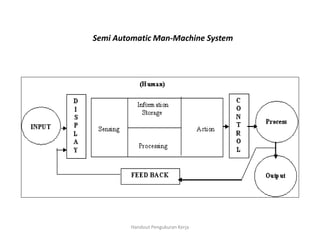

- 27. Handout Pengukuran Kerja SemiAutomatic Man-Machine System

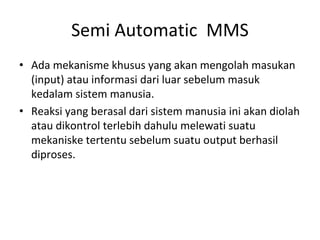

- 28. Semi Automatic MMS •Ada mekanisme khusus yang akan mengolah masukan (input) atau informasi dari luar sebelum masuk kedalam sistem manusia. • Reaksi yang berasal dari sistem manusia ini akan diolah atau dikontrol terlebih dahulu melewati suatu mekaniske tertentu sebelum suatu output berhasil diproses.

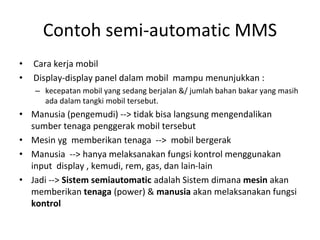

- 29. Contoh semi-automatic MMS •Cara kerja mobil • Display-display panel dalam mobil mampu menunjukkan : – kecepatan mobil yang sedang berjalan &/ jumlah bahan bakar yang masih ada dalam tangki mobil tersebut. • Manusia (pengemudi) --> tidak bisa langsung mengendalikan sumber tenaga penggerak mobil tersebut • Mesin yg memberikan tenaga --> mobil bergerak • Manusia --> hanya melaksanakan fungsi kontrol menggunakan input display , kemudi, rem, gas, dan lain-lain • Jadi --> Sistem semiautomatic adalah Sistem dimana mesin akan memberikan tenaga (power) & manusia akan melaksanakan fungsi kontrol

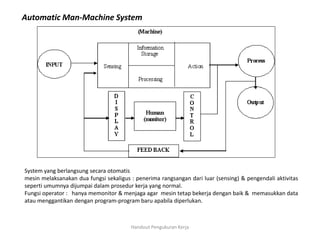

- 30. Handout Pengukuran Kerja AutomaticMan-Machine System System yang berlangsung secara otomatis mesin melaksanakan dua fungsi sekaligus : penerima rangsangan dari luar (sensing) & pengendali aktivitas seperti umumnya dijumpai dalam prosedur kerja yang normal. Fungsi operator : hanya memonitor & menjaga agar mesin tetap bekerja dengan baik & memasukkan data atau menggantikan dengan program-program baru apabila diperlukan.

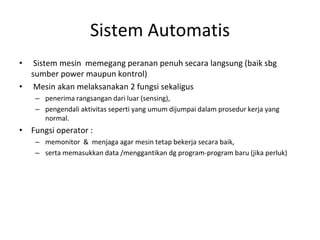

- 31. Sistem Automatis • Sistemmesin memegang peranan penuh secara langsung (baik sbg sumber power maupun kontrol) • Mesin akan melaksanakan 2 fungsi sekaligus – penerima rangsangan dari luar (sensing), – pengendali aktivitas seperti yang umum dijumpai dalam prosedur kerja yang normal. • Fungsi operator : – memonitor & menjaga agar mesin tetap bekerja secara baik, – serta memasukkan data /menggantikan dg program-program baru (jika perluk)
- 32. Handout Pengukuran Kerja32 Dasar penyelidikan thd fungsi manusia-mesin : M & M masing-masing mempunyai kelebihan dan kekurangan--> ada beberapa pekerjaan yang akan lebih baik jika dikerjakan oleh manusia dan sebaliknya Dari perbedaan kemampuan antara manusia dan mesin, maka diharapkan dengan membuat hubungan sistem manusia-mesin akan bisa melengkapi satu sama lain.

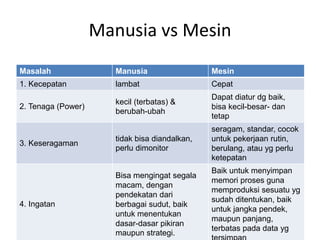

- 33. Manusia vs Mesin MasalahManusia Mesin 1. Kecepatan lambat Cepat 2. Tenaga (Power) kecil (terbatas) & berubah-ubah Dapat diatur dg baik, bisa kecil-besar- dan tetap 3. Keseragaman tidak bisa diandalkan, perlu dimonitor seragam, standar, cocok untuk pekerjaan rutin, berulang, atau yg perlu ketepatan 4. Ingatan Bisa mengingat segala macam, dengan pendekatan dari berbagai sudut, baik untuk menentukan dasar-dasar pikiran maupun strategi. Baik untuk menyimpan memori proses guna memproduksi sesuatu yg sudah ditentukan, baik untuk jangka pendek, maupun panjang, terbatas pada data yg

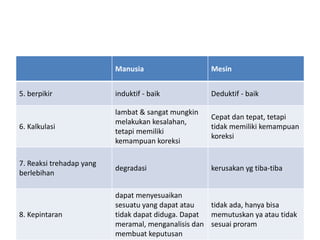

- 34. Manusia Mesin 5. berpikirinduktif - baik Deduktif - baik 6. Kalkulasi lambat & sangat mungkin melakukan kesalahan, tetapi memiliki kemampuan koreksi Cepat dan tepat, tetapi tidak memiliki kemampuan koreksi 7. Reaksi trehadap yang berlebihan degradasi kerusakan yg tiba-tiba 8. Kepintaran dapat menyesuaikan sesuatu yang dapat atau tidak dapat diduga. Dapat meramal, menganalisis dan membuat keputusan tidak ada, hanya bisa memutuskan ya atau tidak sesuai proram

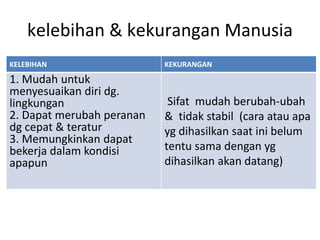

- 35. kelebihan & kekuranganManusia KELEBIHAN KEKURANGAN 1. Mudah untuk menyesuaikan diri dg. lingkungan 2. Dapat merubah peranan dg cepat & teratur 3. Memungkinkan dapat bekerja dalam kondisi apapun Sifat mudah berubah-ubah & tidak stabil (cara atau apa yg dihasilkan saat ini belum tentu sama dengan yg dihasilkan akan datang)

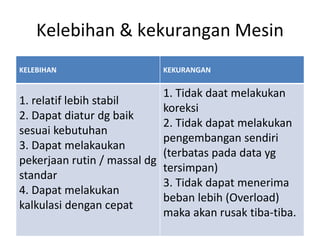

- 36. Kelebihan & kekuranganMesin KELEBIHAN KEKURANGAN 1. relatif lebih stabil 2. Dapat diatur dg baik sesuai kebutuhan 3. Dapat melakaukan pekerjaan rutin / massal dg standar 4. Dapat melakukan kalkulasi dengan cepat 1. Tidak daat melakukan koreksi 2. Tidak dapat melakukan pengembangan sendiri (terbatas pada data yg tersimpan) 3. Tidak dapat menerima beban lebih (Overload) maka akan rusak tiba-tiba.

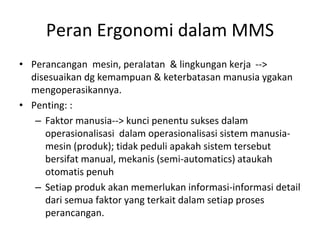

- 37. Peran Ergonomi dalamMMS • Perancangan mesin, peralatan & lingkungan kerja --> disesuaikan dg kemampuan & keterbatasan manusia ygakan mengoperasikannya. • Penting: : – Faktor manusia--> kunci penentu sukses dalam operasionalisasi dalam operasionalisasi sistem manusia- mesin (produk); tidak peduli apakah sistem tersebut bersifat manual, mekanis (semi-automatics) ataukah otomatis penuh – Setiap produk akan memerlukan informasi-informasi detail dari semua faktor yang terkait dalam setiap proses perancangan.
