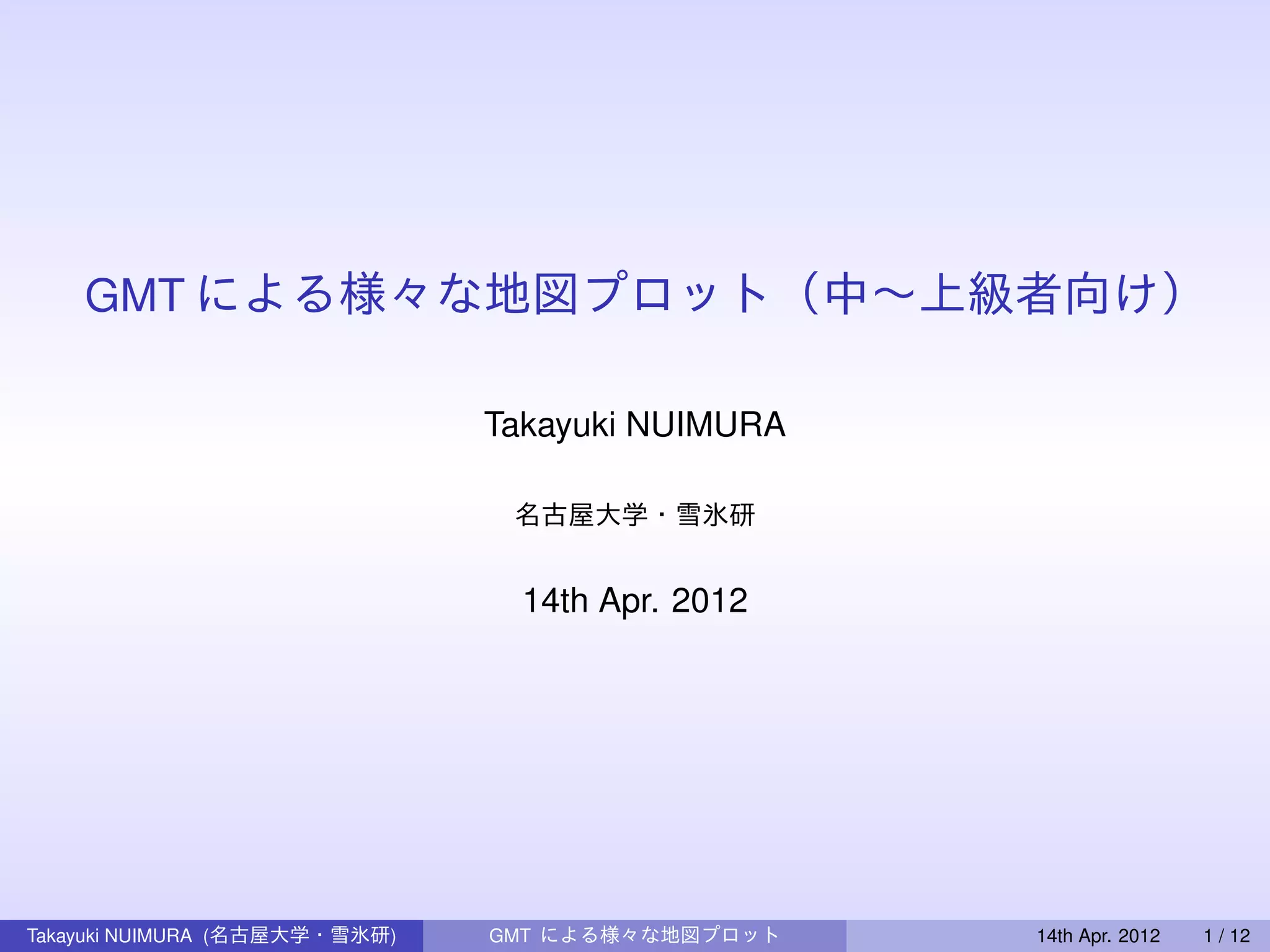

1. GMT による様々な地図プロット（中∼上級者向け）
Takayuki NUIMURA
名古屋大学・雪氷研
14th Apr. 2012
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 1 / 12

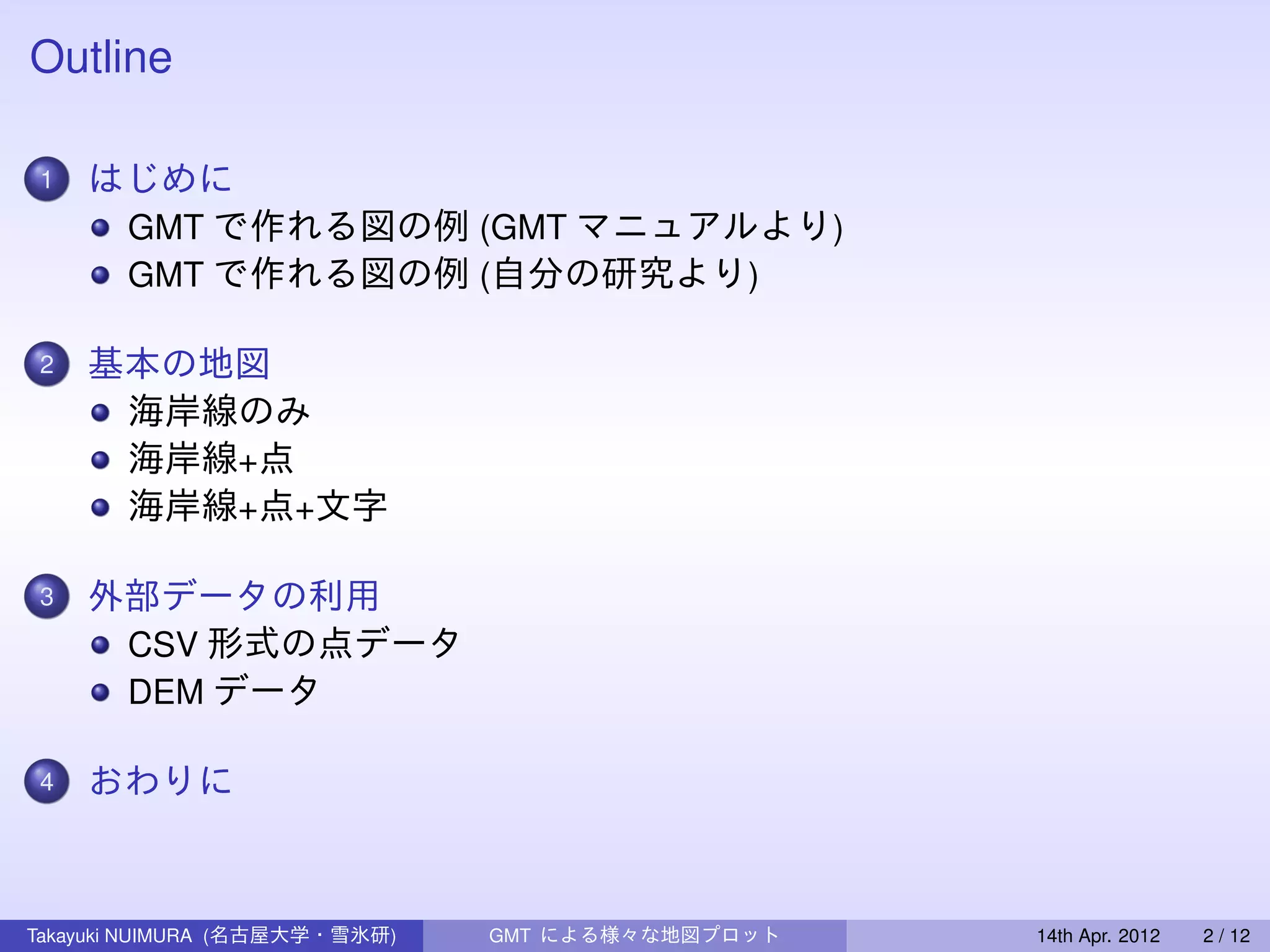

2. Outline
1 はじめに
GMT で作れる図の例 (GMT マニュアルより)
GMT で作れる図の例 (自分の研究より)
2 基本の地図
海岸線のみ
海岸線+点
海岸線+点+文字
3 外部データの利用
CSV 形式の点データ
DEM データ
4 おわりに
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 2 / 12

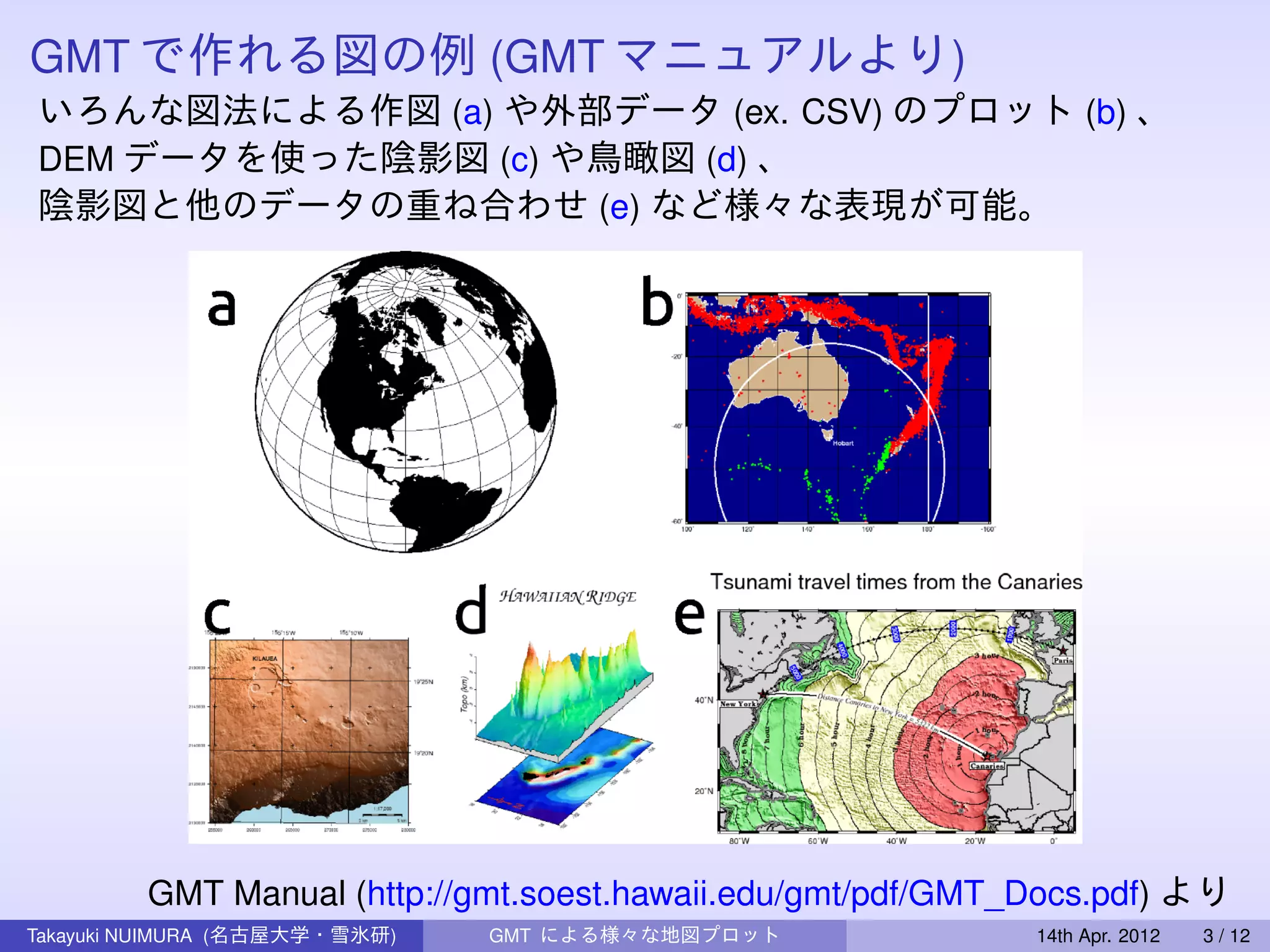

3. GMT で作れる図の例 (GMT マニュアルより)
いろんな図法による作図 (a) や外部データ (ex. CSV) のプロット (b) 、
DEM データを使った陰影図 (c) や鳥瞰図 (d) 、
陰影図と他のデータの重ね合わせ (e) など様々な表現が可能。
GMT Manual (http://gmt.soest.hawaii.edu/gmt/pdf/GMT_Docs.pdf) より
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 3 / 12

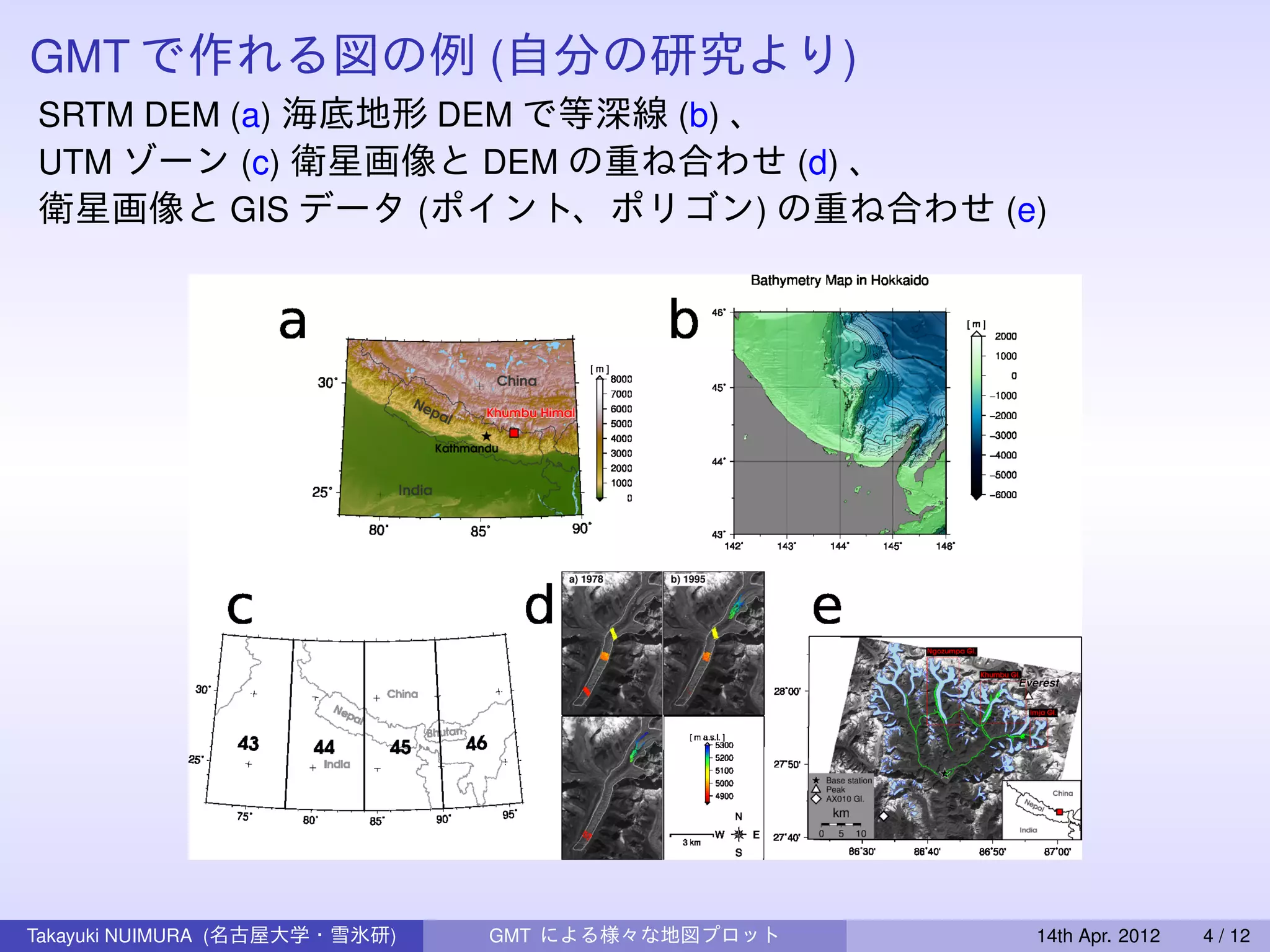

4. GMT で作れる図の例 (自分の研究より)
SRTM DEM (a) 海底地形 DEM で等深線 (b) 、
UTM ゾーン (c) 衛星画像と DEM の重ね合わせ (d) 、
衛星画像と GIS データ (ポイント、ポリゴン) の重ね合わせ (e)
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 4 / 12

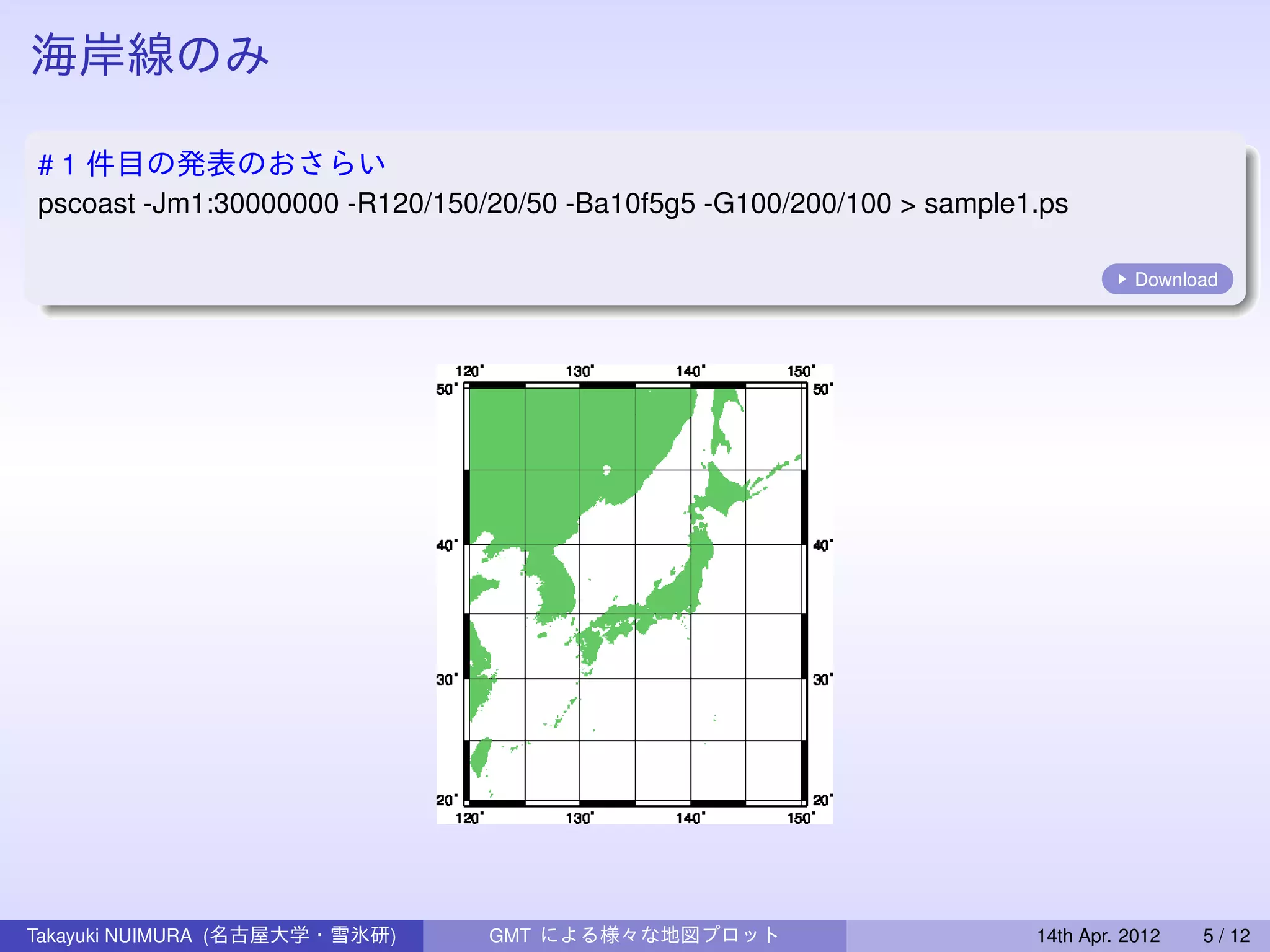

5. 海岸線のみ
# 1 件目の発表のおさらい
pscoast -Jm1:30000000 -R120/150/20/50 -Ba10f5g5 -G100/200/100 > sample1.ps
Download
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 5 / 12

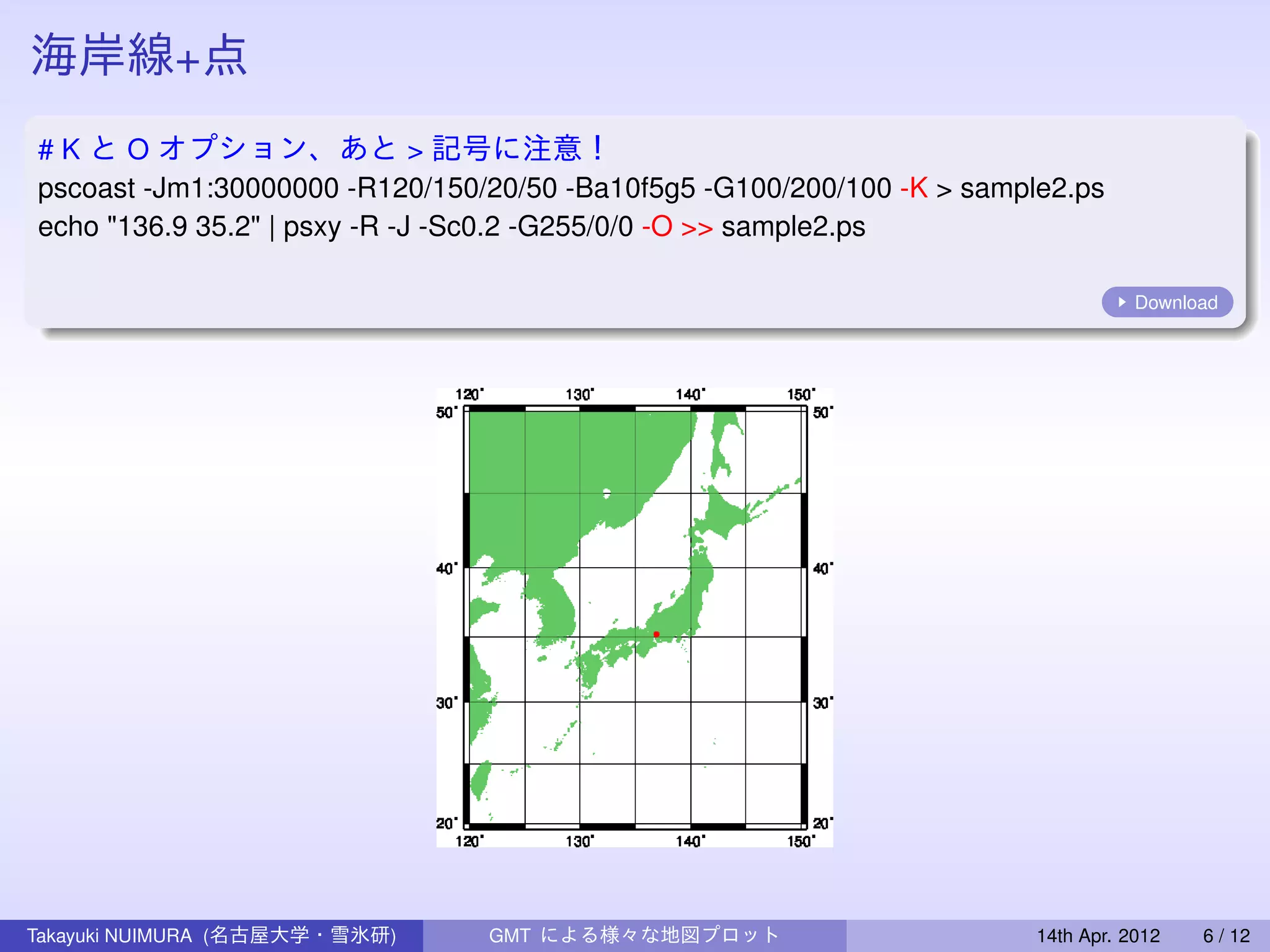

6. 海岸線+点
# K と O オプション、あと > 記号に注意！
pscoast -Jm1:30000000 -R120/150/20/50 -Ba10f5g5 -G100/200/100 -K > sample2.ps
echo "136.9 35.2" | psxy -R -J -Sc0.2 -G255/0/0 -O >> sample2.ps
Download
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 6 / 12

7. 海岸線+点+文字
# K と O オプション、あと > 記号に注意！
pscoast -Jm1:30000000 -R120/150/20/50 -Ba10f5g5 -G100/200/100 -K > sample3.ps
echo "136.9 35.2" | psxy -R -J -Sc0.2 -G255/0/0 -K -O >> sample3.ps
# pstext の入力値は、
# x、y、文字サイズ、文字傾き、フォント、文字位置、文字
echo "136.9 35.2 12 0 1 5 Nagoya" | pstext -R -J -G0/0/0 -O >> sample3.ps
Download
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 7 / 12

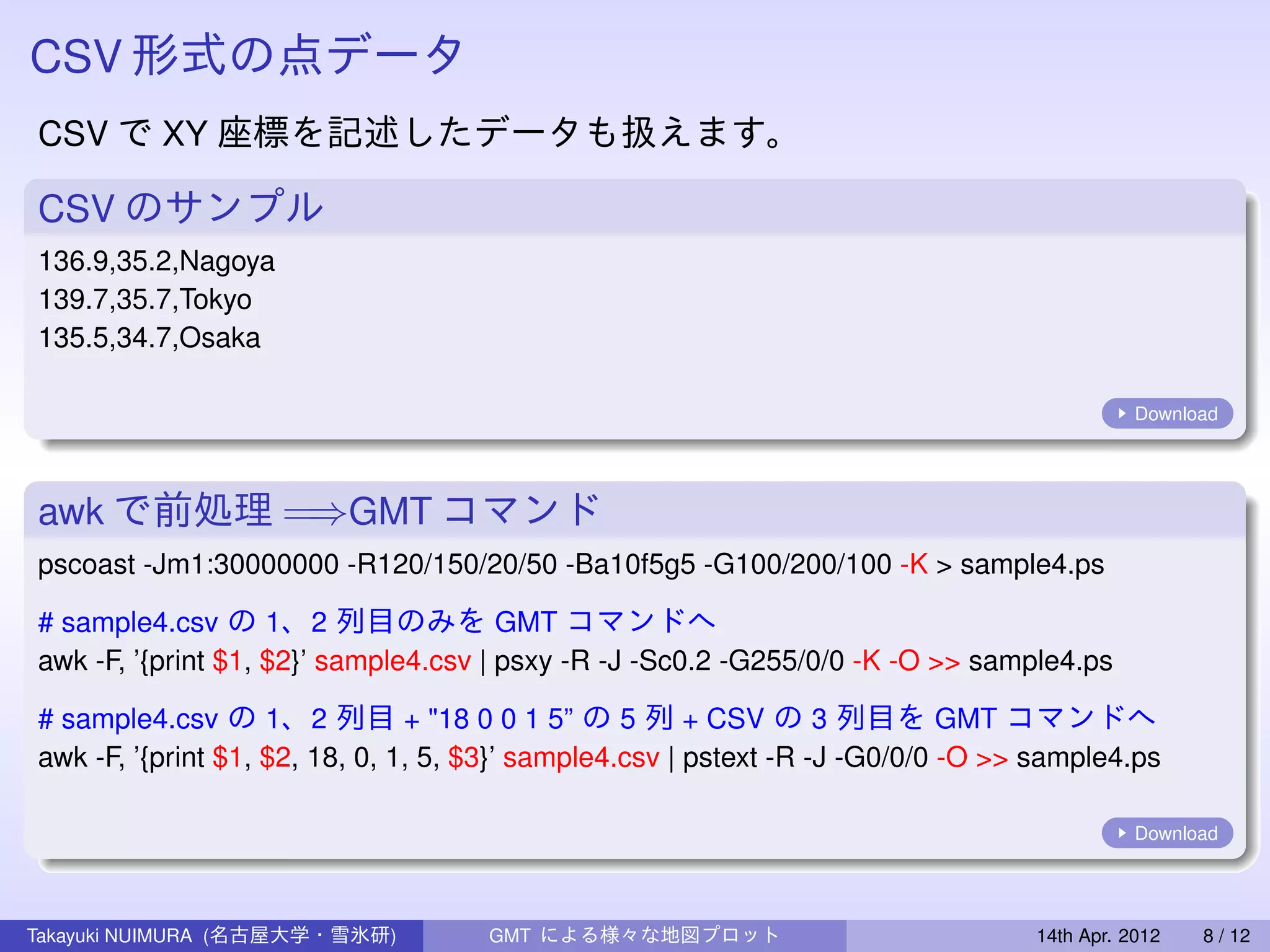

8. CSV 形式の点データ
CSV で XY 座標を記述したデータも扱えます。
CSV のサンプル
136.9,35.2,Nagoya
139.7,35.7,Tokyo
135.5,34.7,Osaka
Download
awk で前処理 =⇒GMT コマンド
pscoast -Jm1:30000000 -R120/150/20/50 -Ba10f5g5 -G100/200/100 -K > sample4.ps
# sample4.csv の 1、2 列目のみを GMT コマンドへ
awk -F, ’{print $1, $2}’ sample4.csv | psxy -R -J -Sc0.2 -G255/0/0 -K -O >> sample4.ps
# sample4.csv の 1、2 列目 + "18 0 0 1 5” の 5 列 + CSV の 3 列目を GMT コマンドへ
awk -F, ’{print $1, $2, 18, 0, 1, 5, $3}’ sample4.csv | pstext -R -J -G0/0/0 -O >> sample4.ps
Download
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 8 / 12

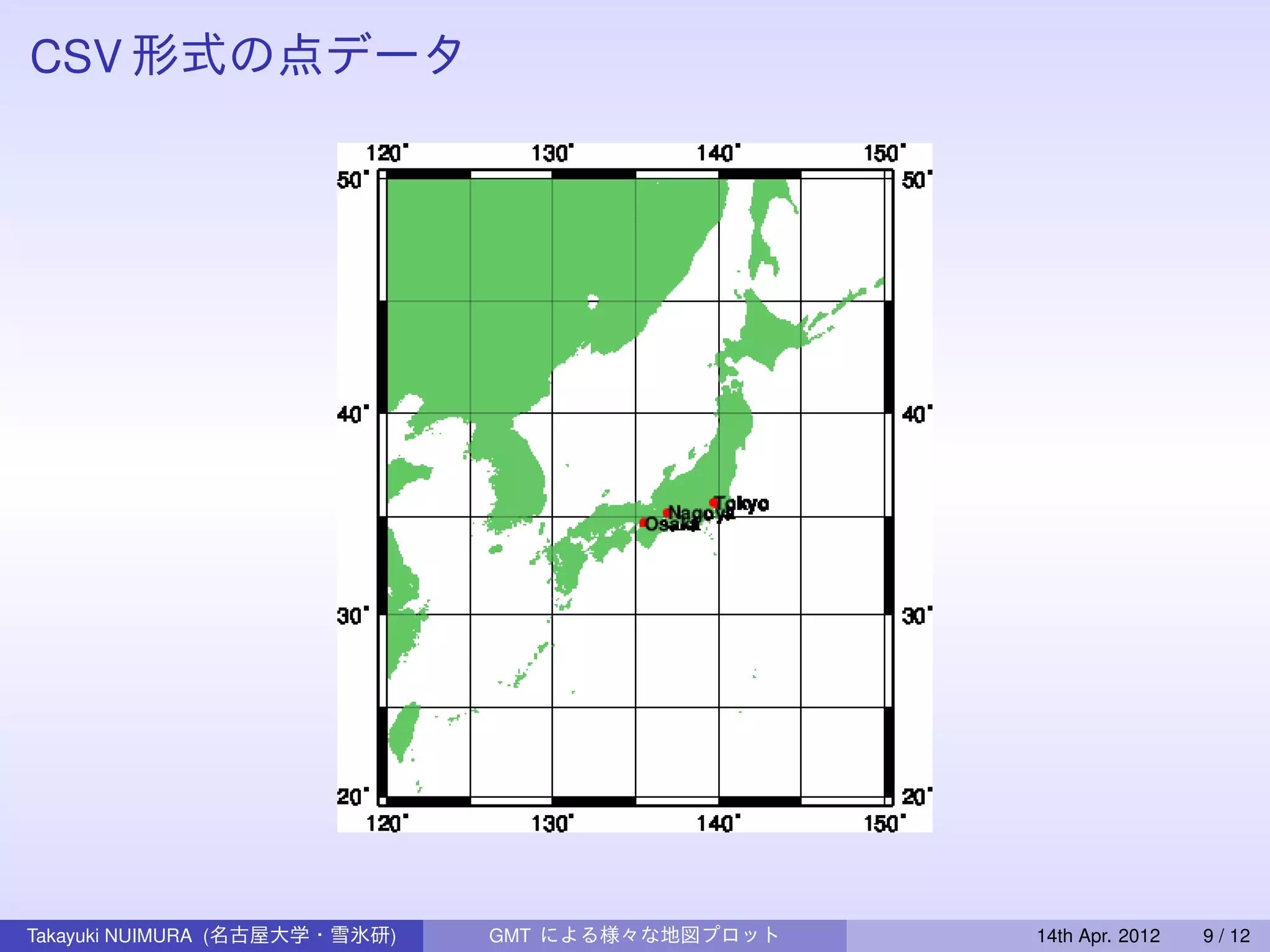

9. CSV 形式の点データ
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 9 / 12

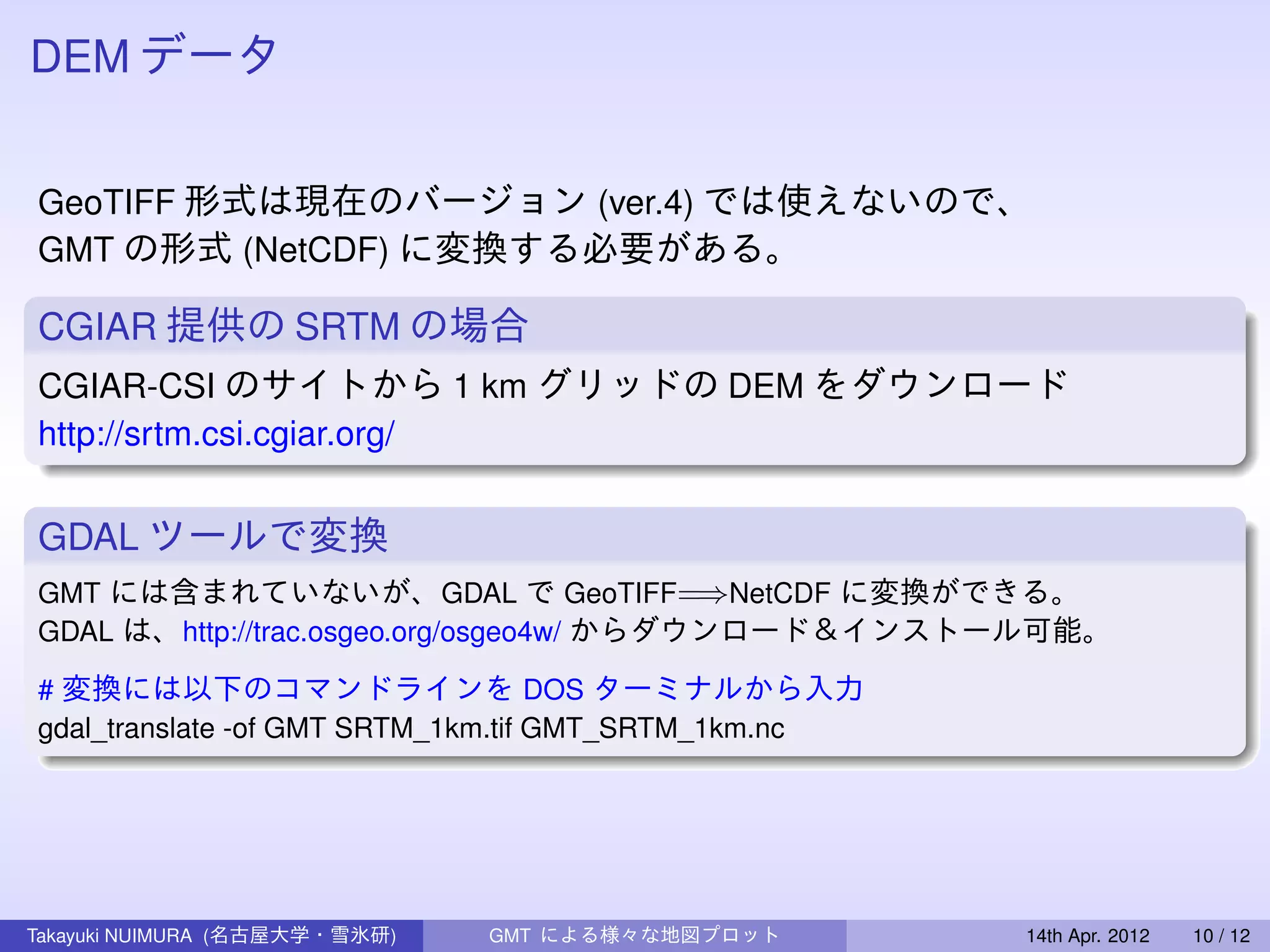

10. DEM データ
GeoTIFF 形式は現在のバージョン (ver.4) では使えないので、
GMT の形式 (NetCDF) に変換する必要がある。
CGIAR 提供の SRTM の場合
CGIAR-CSI のサイトから 1 km グリッドの DEM をダウンロード
http://srtm.csi.cgiar.org/
GDAL ツールで変換
GMT には含まれていないが、GDAL で GeoTIFF=⇒NetCDF に変換ができる。
GDAL は、http://trac.osgeo.org/osgeo4w/ からダウンロード＆インストール可能。
# 変換には以下のコマンドラインを DOS ターミナルから入力
gdal_translate -of GMT SRTM_1km.tif GMT_SRTM_1km.nc
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 10 / 12

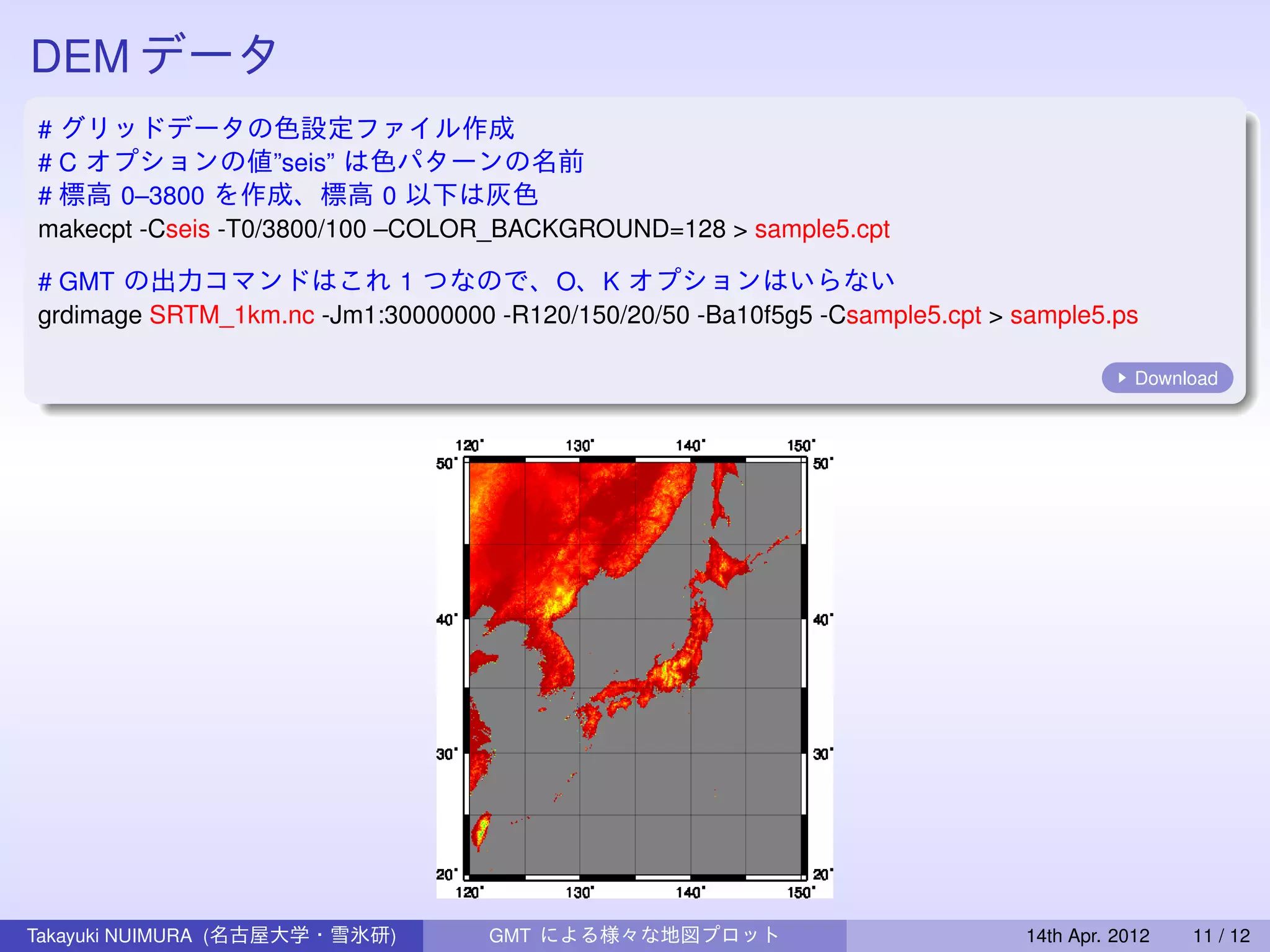

11. DEM データ
# グリッドデータの色設定ファイル作成
# C オプションの値”seis” は色パターンの名前
# 標高 0–3800 を作成、標高 0 以下は灰色
makecpt -Cseis -T0/3800/100 –COLOR_BACKGROUND=128 > sample5.cpt
# GMT の出力コマンドはこれ 1 つなので、O、K オプションはいらない
grdimage SRTM_1km.nc -Jm1:30000000 -R120/150/20/50 -Ba10f5g5 -Csample5.cpt > sample5.ps
Download
Takayuki NUIMURA (名古屋大学・雪氷研) GMT による様々な地図プロット 14th Apr. 2012 11 / 12

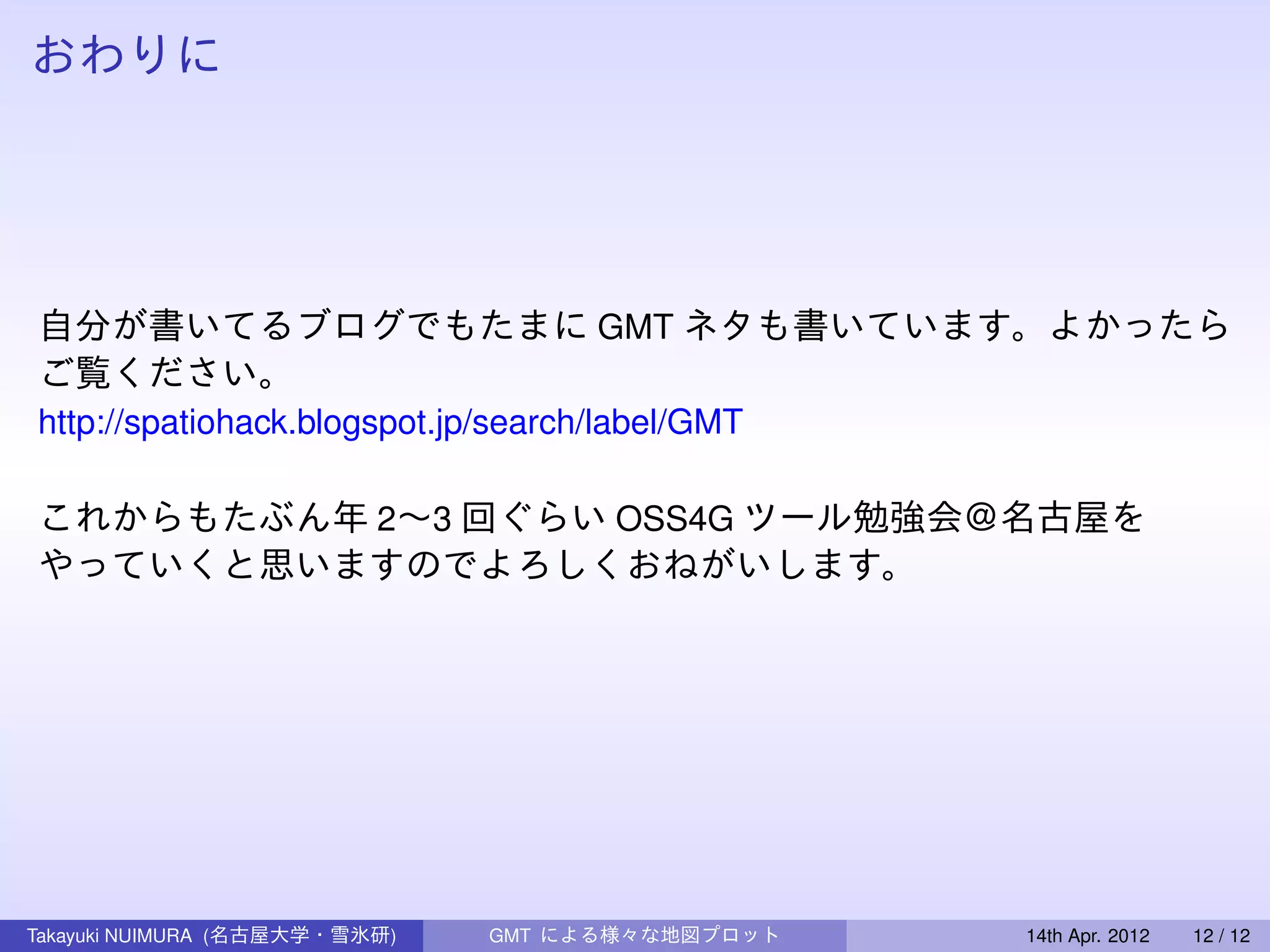

12. おわりに
自分が書いてるブログでもたまに GMT ネタも書いています。よかったら
ご覧ください。
http://spatiohack.blogspot.jp/search/label/GMT
これからもたぶん年 2∼3 回ぐらい OSS4G ツール勉強会＠名古屋を
やっていくと思いますのでよろしくおねがいします。
