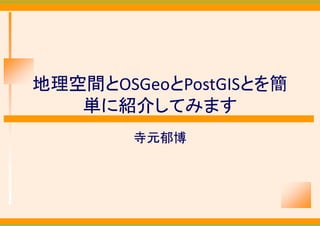

1. 地理空間とOSGeoとPostGISとを簡
単に紹介してみます
寺元郁博

2. 自己紹介
○ 福山市在住
○ (独)農業・食品産業技術総合研究機構
近畿中国四国農業研究センター
営農・環境研究領域 所属
○ http://www.finds.jp/ を運営

3. はじめに
○ 前半
○ OSGeoという団体があります
○ 様々なソフトが出ています
○ 後半
○ PostGISをちょっと紹介します
• 具体性ゼロです
• 具体的な使用法については「続きはWebで」

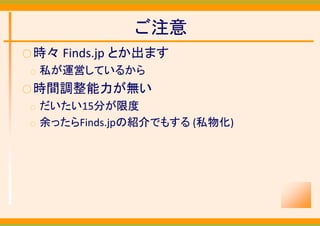

4. ご注意
○ 時々 Finds.jp とか出ます
○ 私が運営しているから
○ 時間調整能力が無い
○ だいたい15分が限度
○ 余ったらFinds.jpの紹介でもする (私物化)

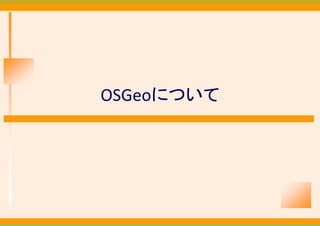

5. OSGeoについて

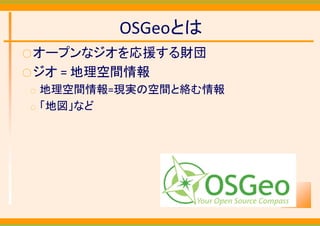

6. OSGeoとは
○ オープンなジオを応援する財団
○ ジオ = 地理空間情報
○ 地理空間情報=現実の空間と絡む情報
○ 「地図」など

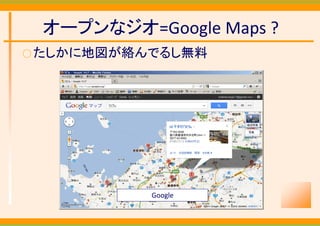

7. オープンなジオ=Google Maps ?
○ たしかに地図が絡んでるし無料
Google

8. しかし
○ 右下にある利用規約
Google

9. オープンと呼ぶにはキツい
○ 地図はゼンリンさんから購入品
○ 印刷できない!
(私的利用でない場合)
2. …ユーザーは、事前に Google…の書面による同
意を得ることなく、…できません:
…
(b) コンテンツまたはその一部を複製…または派生
物を作成すること、
(c) …再配布、再使用許諾…すること、

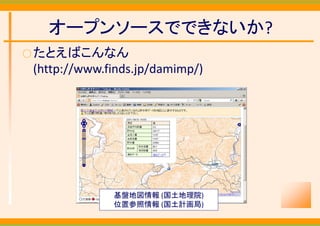

10. オープンソースでできないか?
○ たとえばこんなん
(http://www.finds.jp/damimp/)
基盤地図情報 (国土地理院)
位置参照情報 (国土計画局)

11. 必要なもの
○ サクサク動くJavaScript地図ライブラリ
○ 空間データベース
○ ジオなデータを貯めておく + インデクス
○ 地図画像作成
○ 空間データベースのデータは線、多角形
○ 色や線幅を決めてビットマップデータとして描き出す

12. 必要なもの 1/3
○ サクサク動くJavaScript地図ライブラリ
○ 空間データベース
○ ジオなデータを貯めておく + インデクス
○ 地図画像作成
○ ビットマップデータとして描き出す

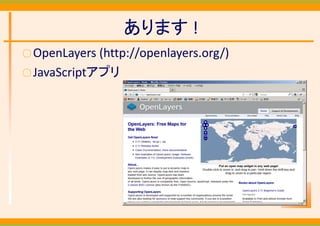

13. あります !
○ OpenLayers (http://openlayers.org/)
○ JavaScriptアプリ

14. 必要なもの 2/3
○ サクサク動くJavaScript地図ライブラリ
○ 空間データベース
○ ジオなデータを貯めておく + インデクス
○ 地図画像作成
○ ビットマップデータとして描き出す

15. これもあります!
○ PostGIS (http://postgis.refractions.net/)
○ PostgreSQL の拡張
○ ジオなデータが入る
○ 空間インデクス
○ 幾何関数等

16. 必要なもの 3/3
○ サクサク動くJavaScript地図ライブラリ
○ 空間データベース
○ ジオなデータを貯めておく + インデクス
○ 地図画像作成
○ ビットマップデータとして描き出す

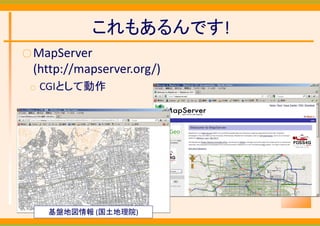

17. これもあるんです!
○ MapServer
(http://mapserver.org/)
○ CGIとして動作
基盤地図情報 (国土地理院)

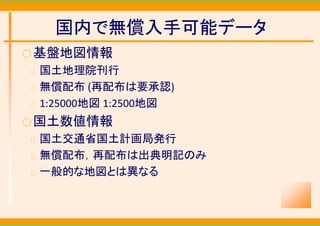

18. 国内で無償入手可能データ
○ 基盤地図情報
○ 国土地理院刊行
○ 無償配布 (再配布は要承認)
○ 1:25000地図 1:2500地図
○ 国土数値情報
○ 国土交通省国土計画局発行
○ 無償配布，再配布は出典明記のみ
○ 一般的な地図とは異なる

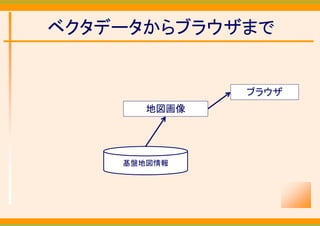

19. ベクタデータからブラウザまで
ブラウザ
地図画像
基盤地図情報

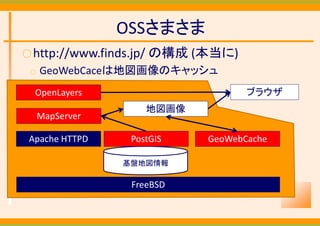

20. OSSさまさま
○ http://www.finds.jp/ の構成 (本当に)
○ GeoWebCaceは地図画像のキャッシュ
OpenLayers ブラウザ
地図画像
MapServer
Apache HTTPD PostGIS GeoWebCache
基盤地図情報
FreeBSD

21. オープンソースでできちゃった
○ ダム貯水率マップ
(http://www.finds.jp/damimp/)
基盤地図情報 (国土地理院)
位置参照情報 (国土計画局)

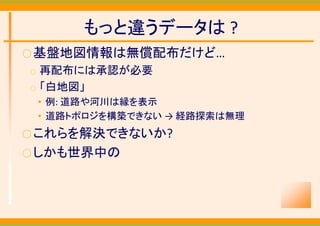

22. もっと違うデータは ?
○ 基盤地図情報は無償配布だけど…
○ 再配布には承認が必要
○ 「白地図」
• 例: 道路や河川は縁を表示
• 道路トポロジを構築できない → 経路探索は無理
○ これらを解決できないか?
○ しかも世界中の

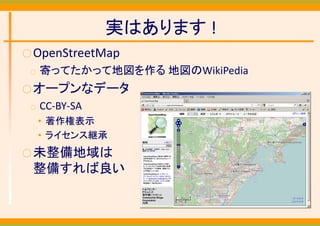

23. 実はあります !
○ OpenStreetMap
○ 寄ってたかって地図を作る 地図のWikiPedia
○ オープンなデータ
○ CC‐BY‐SA
• 著作権表示
• ライセンス継承
○ 未整備地域は
整備すれば良い

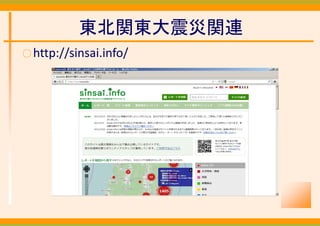

24. 東北関東大震災関連
○ http://sinsai.info/

25. sinsai.info
○ 現地情報をマッピングする
○ モデレータはボランティア
○ http://www.ushahidi.com/ を利用
○ 地図データは OSM

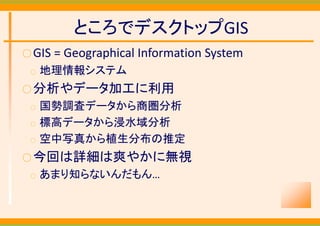

26. ところでデスクトップGIS
○ GIS = Geographical Information System
○ 地理情報システム
○ 分析やデータ加工に利用
○ 国勢調査データから商圏分析
○ 標高データから浸水域分析
○ 空中写真から植生分布の推定
○ 今回は詳細は爽やかに無視
○ あまり知らないんだもん…

27. こんなかんじ
○ 国勢調査 (平17) + 国土数値情報(行政区域)
○ 人口(左,福山濃い) 人口密度 (右, 広島濃い)

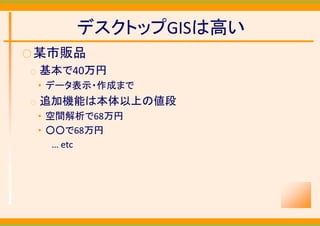

28. デスクトップGISは高い
○ 某市販品
○ 基本で40万円
• データ表示・作成まで
○ 追加機能は本体以上の値段
• 空間解析で68万円
• ○○で68万円
… etc

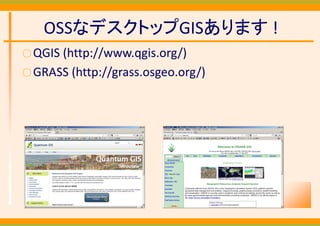

29. OSSなデスクトップGISあります !
○ QGIS (http://www.qgis.org/)
○ GRASS (http://grass.osgeo.org/)

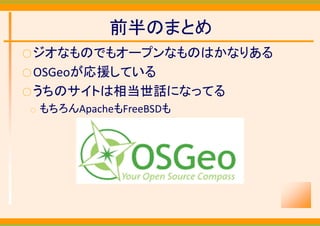

30. 前半のまとめ
○ ジオなものでもオープンなものはかなりある
○ OSGeoが応援している
○ うちのサイトは相当世話になってる
○ もちろんApacheもFreeBSDも

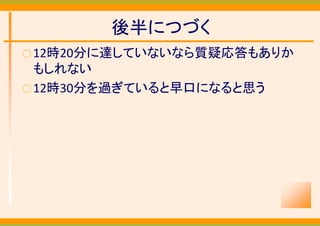

31. 後半につづく
○ 12時20分に達していないなら質疑応答もありか
もしれない
○ 12時30分を過ぎていると早口になると思う

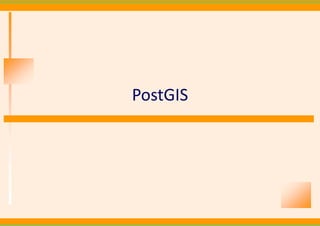

32. PostGIS

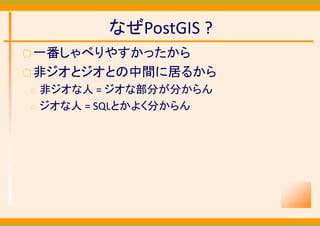

33. なぜPostGIS ?
○ 一番しゃべりやすかったから
○ 非ジオとジオとの中間に居るから
○ 非ジオな人 = ジオな部分が分からん
○ ジオな人 = SQLとかよく分からん

34. PostGISとは
○ PostgreSQL + GIS
○ PostgreSQLは…となりでやってるよね…．
○ PostgreSQL を拡張
○ ジオな図形 (点，線，ポリゴン)
○ 空間インデクス (図形に適したインデクス)
○ 幾何関数 (図形の結合，AがBに含むかテスト)
○ ライセンスはGPL

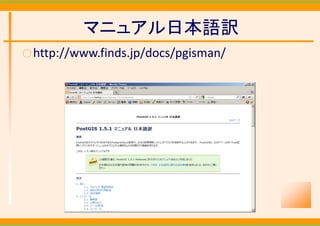

35. マニュアル日本語訳
○ http://www.finds.jp/docs/pgisman/

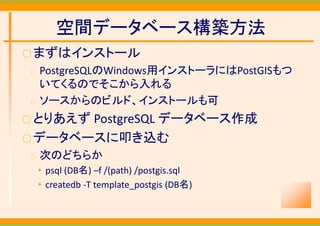

36. 空間データベース構築方法
○ まずはインストール
○ PostgreSQLのWindows用インストーラにはPostGISもつ
いてくるのでそこから入れる
○ ソースからのビルド、インストールも可
○ とりあえずPostgreSQL データベース作成
○ データベースに叩き込む
○ 次のどちらか
• psql (DB名) –f /(path) /postgis.sql
• createdb ‐T template_postgis (DB名)

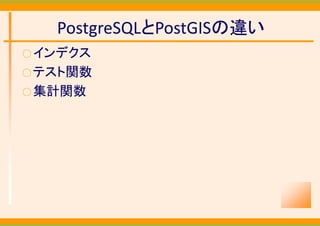

37. PostgreSQLとPostGISの違い
○ インデクス
○ テスト関数
○ 集計関数

38. インデクス
○ インデクスには感謝しても足りない
○ 初心者がインデクス付けてないのを見てキれたことも
ありますよね?
○ CREATE INDEX IX_市町村コード T_市町村(市町
村コード);

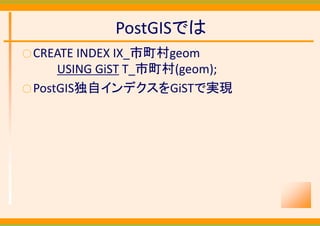

39. PostGISでは
○ CREATE INDEX IX_市町村geom
USING GiST T_市町村(geom);
○ PostGIS独自インデクスをGiSTで実現

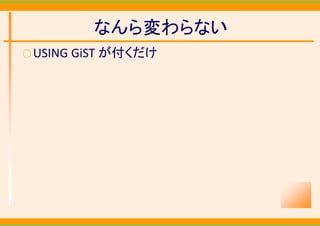

40. なんら変わらない
○ USING GiST が付くだけ

41. テスト関数
○ SELECT * FROM T_市町村 WHERE
人口 >= 20000;
○ 人口2万人以上の市町村を抜き出す

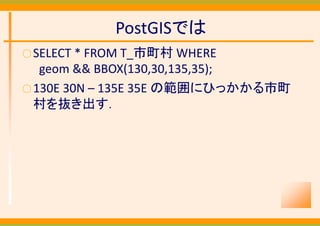

42. PostGISでは
○ SELECT * FROM T_市町村 WHERE
geom && BBOX(130,30,135,35);
○ 130E 30N – 135E 35E の範囲にひっかかる市町
村を抜き出す．

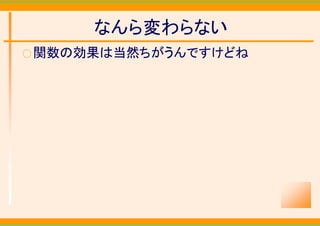

43. なんら変わらない
○ 関数の効果は当然ちがうんですけどね

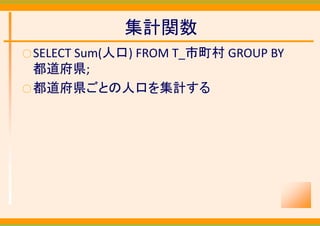

44. 集計関数
○ SELECT
Sum(人口) FROM T_市町村 GROUP BY
都道府県;
○ 都道府県ごとの人口を集計する

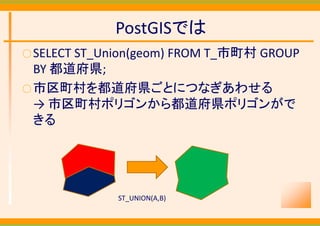

45. PostGISでは
○ SELECT ST_Union(geom) FROM T_市町村 GROUP
BY 都道府県;
○ 市区町村を都道府県ごとにつなぎあわせる
→ 市区町村ポリゴンから都道府県ポリゴンがで
きる
ST_UNION(A,B)

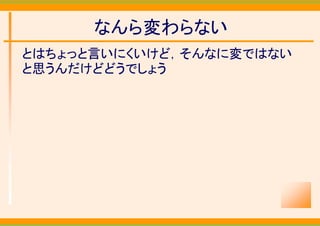

46. なんら変わらない
とはちょっと言いにくいけど，そんなに変ではない
と思うんだけどどうでしょう

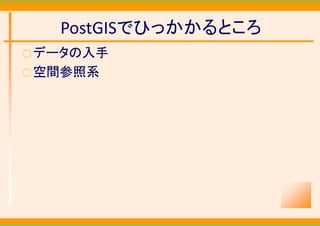

47. PostGISでひっかかるところ
○ データの入手
○ 空間参照系

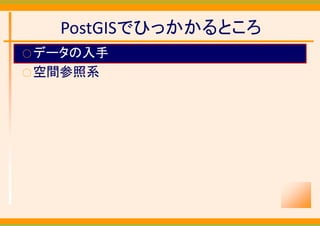

48. PostGISでひっかかるところ
○ データの入手
○ 空間参照系

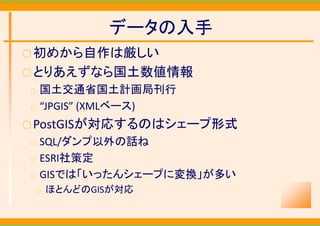

49. データの入手
○ 初めから自作は厳しい
○ とりあえずなら国土数値情報
○ 国土交通省国土計画局刊行
○ “JPGIS” (XMLベース)
○ PostGISが対応するのはシェープ形式
○ SQL/ダンプ以外の話ね
○ ESRI社策定
○ GISでは「いったんシェープに変換」が多い
○ ほとんどのGISが対応

50. 国土数値情報をPostGISに
○ 国土数値情報→シェープ
○ 国土数値情報サイトで配布
○ Windows専用 (パス区切りが ’¥’ 固定)
• Javaなのに (´・ω・`)
○ シェープ→SQL/ダンプ
○ PostGIS添付の shp2pgsql を使用
○ SQL/ダンプ→PostGIS
○ PostgreSQL添付の psql を使用

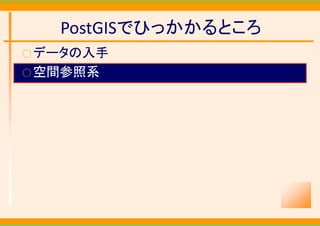

51. PostGISでひっかかるところ
○ データの入手
○ 空間参照系

52. PostGISは空間参照系に厳しい
○ データ投入時に空間参照系が違うとエラー
○ 「空間参照系ってなんだよー!?」

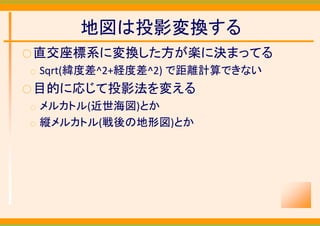

53. 地図は投影変換する
○ 直交座標系に変換した方が楽に決まってる
○ Sqrt(緯度差^2+経度差^2) で距離計算できない
○ 目的に応じて投影法を変える
○ メルカトル(近世海図)とか
○ 縦メルカトル(戦後の地形図)とか

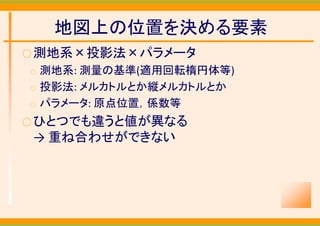

54. 地図上の位置を決める要素
○ 測地系×投影法×パラメータ
○ 測地系: 測量の基準(適用回転楕円体等)
○ 投影法: メルカトルとか縦メルカトルとか
○ パラメータ: 原点位置，係数等
○ ひとつでも違うと値が異なる
→ 重ね合わせができない

55. 空間参照系
○ 測地系、投影法、パラメータごとに
コード番号を振る
○ コードが違うと基本的には重ね合わせ不可
○ EPSG (European Petroluem Survey Group)
が有名
○ “EPSG:4612”等と表記

56. 日本測地系と世界測地系
○ 日本測地系 (Tokyo Datum) 2001年度まで
○ 世界測地系 (JGD2000) 2002年度から
○ 南西方向に400mほどのズレが出る
○ 2001年度までに作製された地図は日本測地系
なので変換が必要
○ WGS84 (GPS用)とJGD2000はほぼ同じ
○ JGD2000はGPSの位置を変換なく重ねてOK

57. 日本でよく使う空間参照系
コード 測地系 投影法 その他
EPSG:4612 JGD2000 緯度経度
EPSG:2443‐2461 JGD2000 横メルカトル 平面直角1系から19系
EPSG:3097‐3101 JGD2000 横メルカトル UTM ゾーン51から55
EPSG:4326 WGS84 緯度経度
EPSG:32651‐32656 WGS84 横メルカトル UTM ゾーン51から55
EPSG:4301 Tokyo Datum 緯度経度
EPSG:30161‐30179 Tokyo Datum 横メルカトル 平面直角1系から19系
EPSG:3092‐3096 Tokyo Datum 横メルカトル UTM ゾーン51から55
半径6378137m メルカトル
EPSG:900913
球体
※ EPSG:900913 は非公式コード

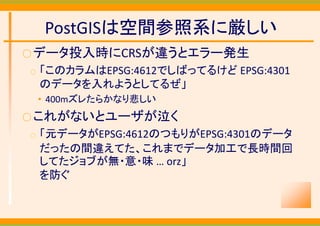

58. PostGISは空間参照系に厳しい
○ データ投入時にCRSが違うとエラー発生
○ 「このカラムはEPSG:4612でしばってるけど EPSG:4301
のデータを入れようとしてるぜ」
• 400mズレたらかなり悲しい
○ これがないとユーザが泣く
○ 「元データがEPSG:4612のつもりがEPSG:4301のデータ
だったの間違えてた、これまでデータ加工で長時間回
してたジョブが無・意・味 … orz」
を防ぐ

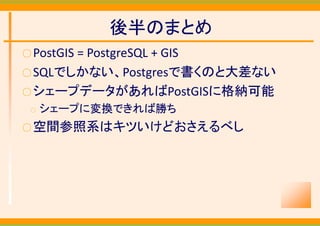

59. 後半のまとめ
○ PostGIS
= PostgreSQL + GIS
○ SQLでしかない、Postgresで書くのと大差ない
○ シェープデータがあればPostGISに格納可能
○ シェープに変換できれば勝ち
○ 空間参照系はキツいけどおさえるべし

60. ここに具体的な使用法が!?
○ http://lets.postgresql.jp/documents/tutorial/Pos
tGIS
○ ごめん宣伝です…

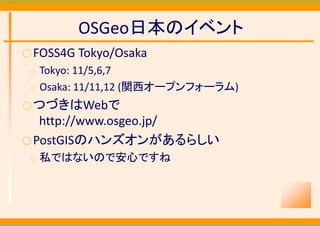

61. OSGeo日本のイベント
○ FOSS4G Tokyo/Osaka
○ Tokyo: 11/5,6,7
○ Osaka: 11/11,12 (関西オープンフォーラム)
○ つづきはWebで
http://www.osgeo.jp/
○ PostGISのハンズオンがあるらしい
○ 私ではないので安心ですね

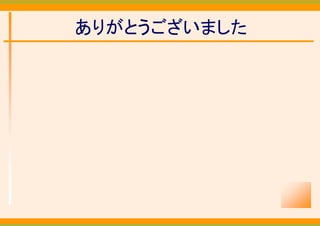

62. ありがとうございました
