1. Hadoopの理解に ちょっと自信のない皆さんに贈る 40分でわかる Hadoop徹底入門
日本Hadoopユーザー会
濱野 賢一朗／Kenichiro Hamano （NTTデータ）

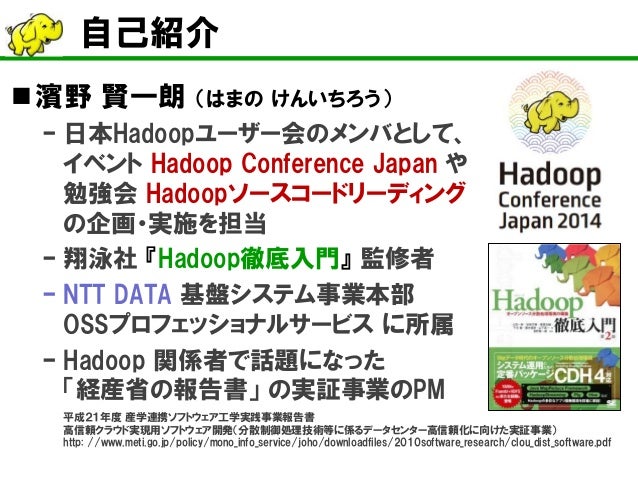

2. 自己紹介

濱野 賢一朗 （はまの けんいちろう）
–
日本Hadoopユーザー会のメンバとして、 イベント Hadoop Conference Japan や 勉強会 Hadoopソースコードリーディング の企画・実施を担当
–
翔泳社 『Hadoop徹底入門』 監修者
–
NTT DATA 基盤システム事業本部 OSSプロフェッショナルサービス に所属
–
Hadoop 関係者で話題になった 「経産省の報告書」 の実証事業のPM 平成２１年度 産学連携ソフトウェア工学実践事業報告書 高信頼クラウド実現用ソフトウェア開発（分散制御処理技術等に係るデータセンター高信頼化に向けた実証事業） http: //www.meti.go.jp/policy/mono_info_service/joho/downloadfiles/2010software_research/clou_dist_software.pdf

3. Hadoopを一言でいうと・・・
並列分散処理を実現するミドルウェア

複数のIAサーバを束ねて、 ひとつの大きな処理システムとして利用

特に大量データの格納・処理に最適化

HDDは今でも実質は 80MB/sec 程度が限界

5TBのデータを読み込むのに 約 5*1000*1000 /80 = 62500秒 = 17.4時間

この問題を解決するために、並列分散処理を活用

4. 大量データの処理を実現するには
データを複数のサーバに分割して格納
利用時には、複数のサーバから、 それぞれのデータを同時に読み込む

HDDの台数分だけのスループットを確保

1台だと 80MB/sec 程度でも

1000台だと 80GB/sec のスループット 5TBのデータを読み込みも 62.5 秒で実現

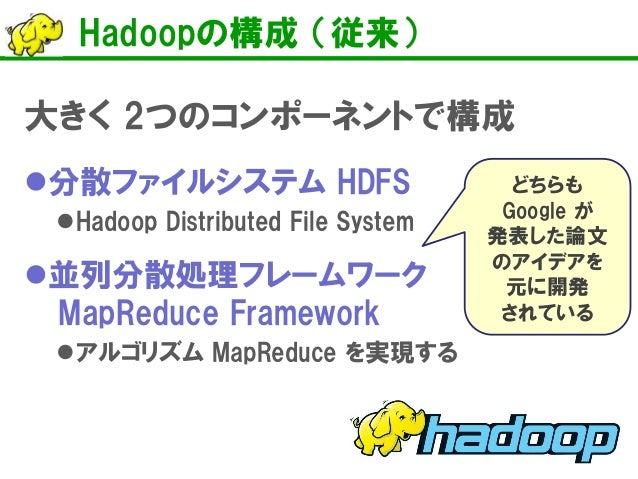

5. Hadoopの構成 （従来）
大きく 2つのコンポーネントで構成

分散ファイルシステム HDFS

Hadoop Distributed File System

並列分散処理フレームワーク MapReduce Framework

アルゴリズム MapReduce を実現する
どちらも Google が 発表した論文 のアイデアを 元に開発 されている

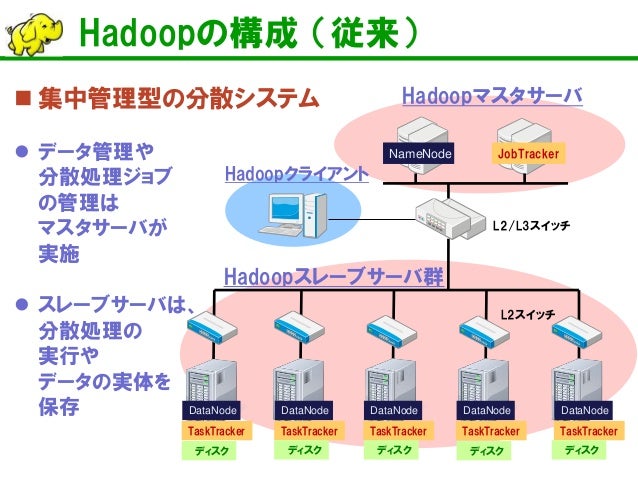

6. Hadoopの構成 （従来）

集中管理型の分散システム

データ管理や 分散処理ジョブ の管理は マスタサーバが 実施

スレーブサーバは、 分散処理の 実行や データの実体を 保存
Hadoopマスタサーバ
Hadoopクライアント
L2/L3スイッチ
NameNode
JobTracker
L2スイッチ
Hadoopスレーブサーバ群
DataNode
TaskTracker
DataNode
TaskTracker
DataNode
TaskTracker
DataNode
TaskTracker
DataNode
TaskTracker
ディスク
ディスク
ディスク
ディスク
ディスク

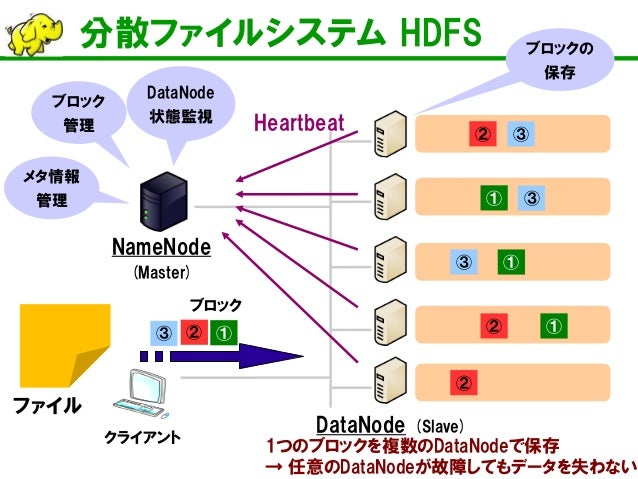

7. 分散ファイルシステム HDFS
NameNode (Master)
DataNode (Slave)
クライアント
②
③
①
①
①
ファイル
Heartbeat
メタ情報 管理
ブロック 管理
DataNode 状態監視
ブロックの 保存
1つのブロックを複数のDataNodeで保存 → 任意のDataNodeが故障してもデータを失わない
ブロック
①
③
③
③
②
②
②

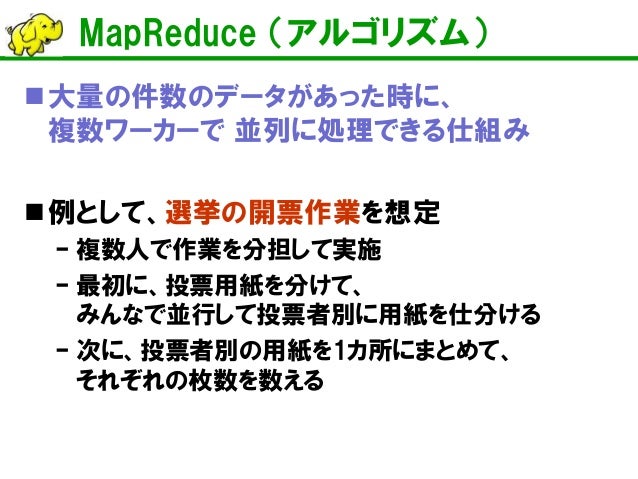

8. MapReduce （アルゴリズム）

大量の件数のデータがあった時に、 複数ワーカーで 並列に処理できる仕組み

例として、選挙の開票作業を想定
–
複数人で作業を分担して実施
–
最初に、投票用紙を分けて、 みんなで並行して投票者別に用紙を仕分ける
–
次に、投票者別の用紙を1カ所にまとめて、 それぞれの枚数を数える

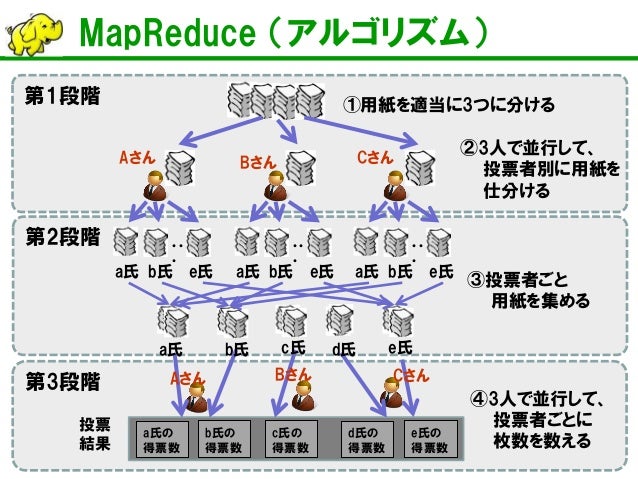

9. MapReduce （アルゴリズム）
Aさん
Bさん
Cさん
①用紙を適当に3つに分ける
・・ ・
・・ ・
・・ ・
a氏
b氏
e氏
a氏
b氏
e氏
a氏
b氏
e氏
②3人で並行して、 投票者別に用紙を 仕分ける
第1段階
第2段階
第3段階
④3人で並行して、 投票者ごとに 枚数を数える
a氏の 得票数
b氏の 得票数
d氏の 得票数
e氏の 得票数
c氏の 得票数
投票 結果
Aさん
Bさん
Cさん
a氏
e氏
③投票者ごと 用紙を集める
d氏
c氏
b氏

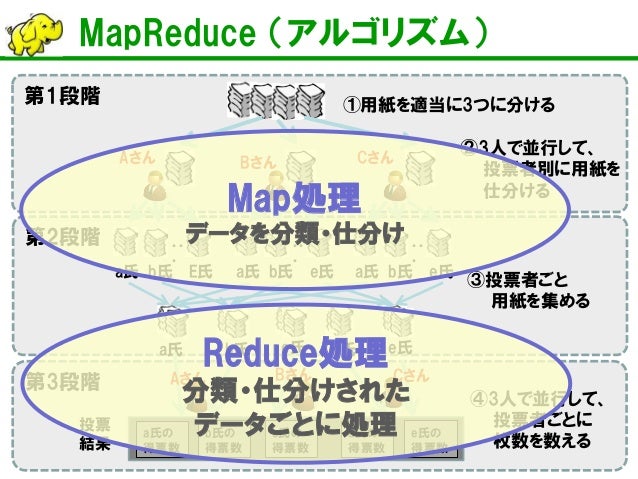

10. MapReduce （アルゴリズム）
・・ ・
・・ ・
・・ ・
Aさん
Bさん
Cさん
a氏
b氏
E氏
a氏
b氏
e氏
a氏
b氏
e氏
①用紙を適当に3つに分ける
②3人で並行して、 投票者別に用紙を 仕分ける
a氏
e氏
③投票者ごと 用紙を集める
④3人で並行して、 投票者ごとに 枚数を数える
a氏の 得票数
b氏の 得票数
d氏の 得票数
e氏の 得票数
c氏の 得票数
第1段階
第2段階
第3段階
投票 結果
Aさん
Bさん
Cさん
d氏
c氏
b氏
Map処理 データを分類・仕分け
Reduce処理 分類・仕分けされた データごとに処理

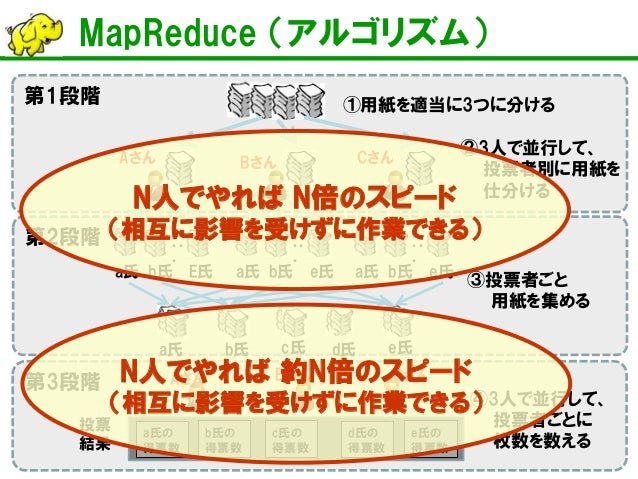

11. MapReduce （アルゴリズム）
・・ ・
・・ ・
・・ ・
Aさん
Bさん
Cさん
a氏
b氏
E氏
a氏
b氏
e氏
a氏
b氏
e氏
①用紙を適当に3つに分ける
②3人で並行して、 投票者別に用紙を 仕分ける
a氏
e氏
③投票者ごと 用紙を集める
④3人で並行して、 投票者ごとに 枚数を数える
a氏の 得票数
b氏の 得票数
d氏の 得票数
e氏の 得票数
c氏の 得票数
第1段階
第2段階
第3段階
投票 結果
Aさん
Bさん
Cさん
d氏
c氏
b氏
N人でやれば N倍のスピード （相互に影響を受けずに作業できる）
N人でやれば 約N倍のスピード （相互に影響を受けずに作業できる）

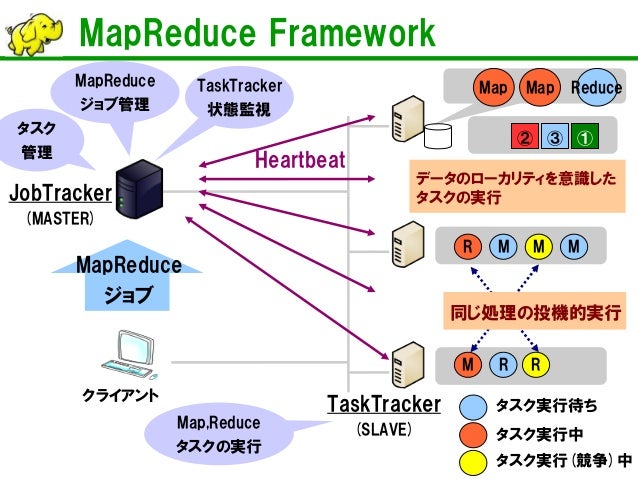

12. MapReduce Framework
JobTracker (MASTER)
TaskTracker (SLAVE)
クライアント
②
③
①
タスク実行中
タスク実行待ち
タスク実行(競争)中
MapReduce ジョブ管理
タスク 管理
Heartbeat
TaskTracker 状態監視
MapReduce ジョブ
M
R
同じ処理の投機的実行
データのローカリティを意識した タスクの実行
Map
Map
Reduce
M
R
M
R
M
Map,Reduce タスクの実行

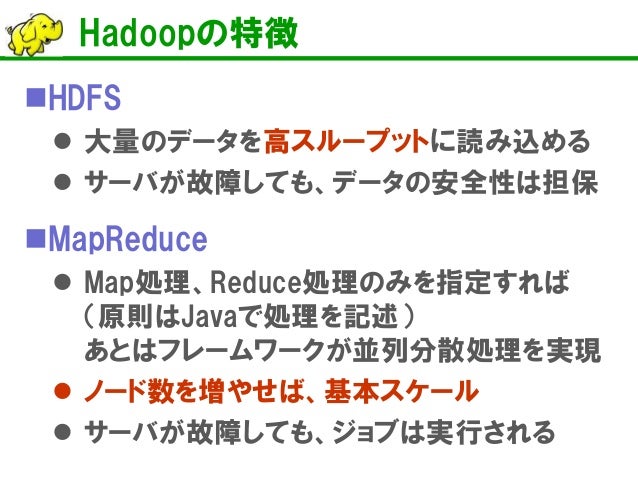

13. Hadoopの特徴

HDFS

大量のデータを高スループットに読み込める

サーバが故障しても、データの安全性は担保
MapReduce
Map処理、Reduce処理のみを指定すれば （原則はJavaで処理を記述） あとはフレームワークが並列分散処理を実現
ノード数を増やせば、基本スケール
サーバが故障しても、ジョブは実行される

14. 
HDFS

大量のデータを高スループットに読み込める

サーバが故障しても、データの安全性は担保
MapReduce
Map処理、Reduce処理のみを指定すれば （原則はJavaで処理を記述） あとはフレームワークが並列分散処理
ノード数を増やせば、基本スケール
サーバが故障しても、ジョブは実行される
Hadoopの特徴
並列分散処理の 面倒な部分を 解決してくれる ミドルウェア

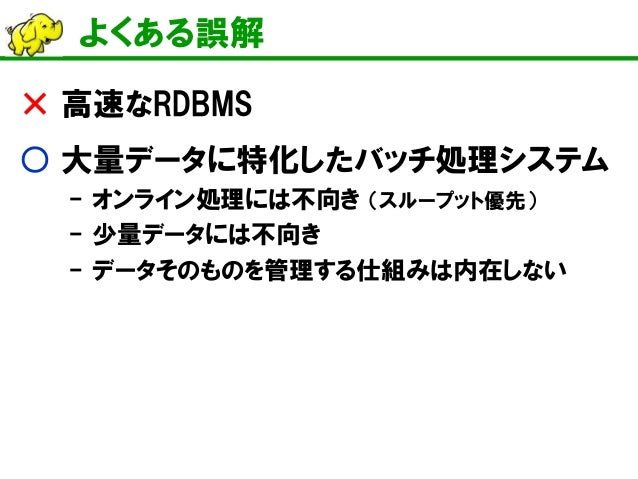

15. よくある誤解
× 高速なRDBMS
○ 大量データに特化したバッチ処理システム
- オンライン処理には不向き （スループット優先）
- 少量データには不向き
- データそのものを管理する仕組みは内在しない

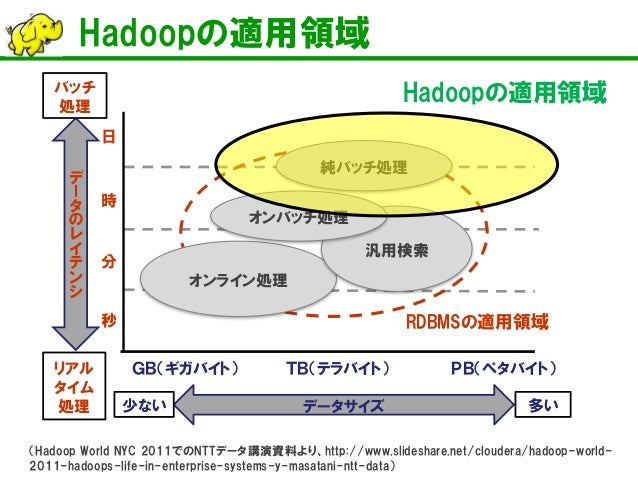

16. Hadoopの適用領域
秒
分
時
日
データのレイテンシ
バッチ 処理
リアル タイム 処理
データサイズ
少ない
多い
オンライン処理
汎用検索
ＧＢ（ギガバイト）
ＴＢ（テラバイト）
ＰＢ（ペタバイト）
オンバッチ処理
純バッチ処理
Hadoopの適用領域
RDBMSの適用領域
（Hadoop World NYC 2011でのNTTデータ講演資料より、http://www.slideshare.net/cloudera/hadoop-world- 2011-hadoops-life-in-enterprise-systems-y-masatani-ntt-data）

17. データ保持のアプローチの違い
データの「管理」は行わない。 処理が高いスループットを生み出す よう、非正規化する。
データを「管理」するという 観点からデータの重複を 避けるために正規化する。
正規化されたデータセット
・・・
いくつかのデータセットを結合し、非正 規化したデータセット
RDB
Hadoop

一度に走査する範囲を小さくする

重複保持を排除する

一度に走査する範囲を大きくする 論理的走査範囲を単純物理分割、並列処理する

重複保持していても気にしない

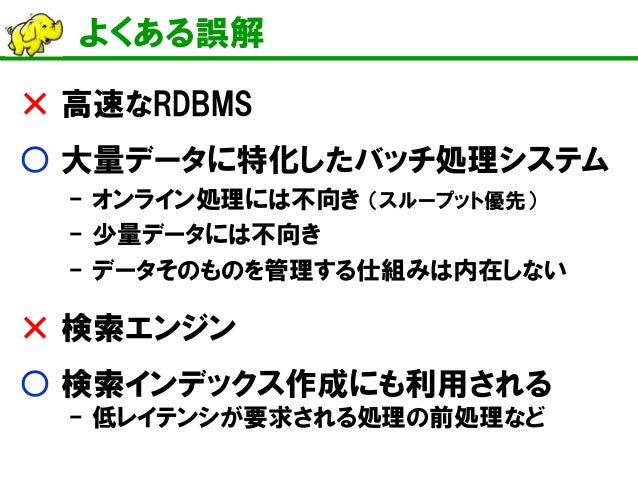

18. よくある誤解
× 高速なRDBMS
○ 大量データに特化したバッチ処理システム
- オンライン処理には不向き （スループット優先）
- 少量データには不向き
- データそのものを管理する仕組みは内在しない
× 検索エンジン
○ 検索インデックス作成にも利用される - 低レイテンシが要求される処理の前処理など

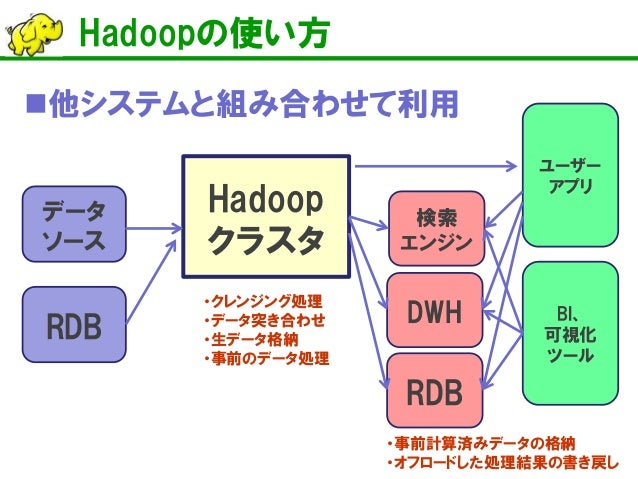

19. Hadoopの使い方

他システムと組み合わせて利用
Hadoop クラスタ
RDB
データ ソース
RDB
DWH
検索 エンジン
ユーザー アプリ
BI、 可視化 ツール
・クレンジング処理
・データ突き合わせ
・生データ格納
・事前のデータ処理
・事前計算済みデータの格納 ・オフロードした処理結果の書き戻し

20. Hadoopって どういう意味？？

言葉に意味はない

Hadoopの生みの親 Doug Cutting氏の 娘さんが、ゾウのぬいぐるみにつけた名前

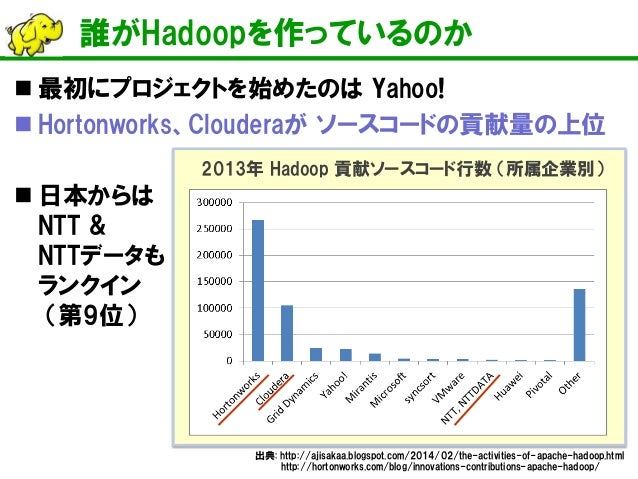

21. 誰がHadoopを作っているのか

最初にプロジェクトを始めたのは Yahoo!

Hortonworks、Clouderaが ソースコードの貢献量の上位

日本からは NTT & NTTデータも ランクイン （第9位）
出典: http://ajisakaa.blogspot.com/2014/02/the-activities-of-apache-hadoop.html
http://hortonworks.com/blog/innovations-contributions-apache-hadoop/
2013年 Hadoop 貢献ソースコード行数 （所属企業別）

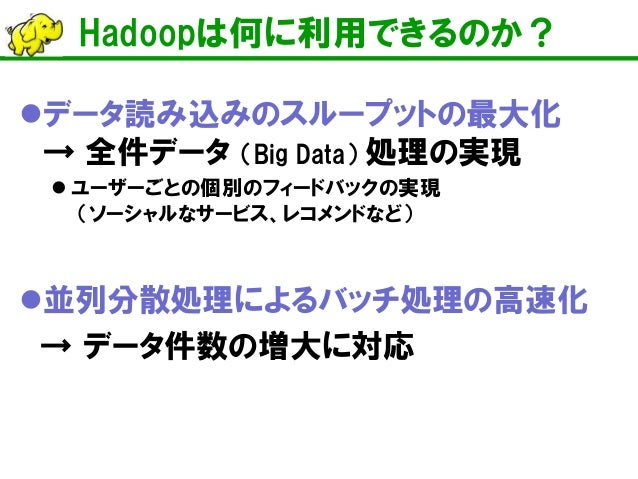

22. Hadoopは何に利用できるのか？

データ読み込みのスループットの最大化 → 全件データ （Big Data） 処理の実現

ユーザーごとの個別のフィードバックの実現 （ソーシャルなサービス、レコメンドなど）

並列分散処理によるバッチ処理の高速化
→ データ件数の増大に対応

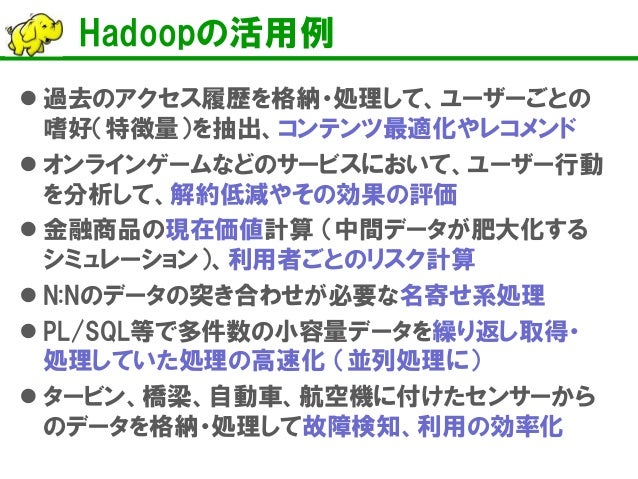

23. Hadoopの活用例

過去のアクセス履歴を格納・処理して、ユーザーごとの 嗜好（特徴量）を抽出、コンテンツ最適化やレコメンド

オンラインゲームなどのサービスにおいて、ユーザー行動 を分析して、解約低減やその効果の評価

金融商品の現在価値計算 （中間データが肥大化する シミュレーション）、利用者ごとのリスク計算

N:Nのデータの突き合わせが必要な名寄せ系処理

PL/SQL等で多件数の小容量データを繰り返し取得・ 処理していた処理の高速化 （並列処理に）

タービン、橋梁、自動車、航空機に付けたセンサーから のデータを格納・処理して故障検知、利用の効率化

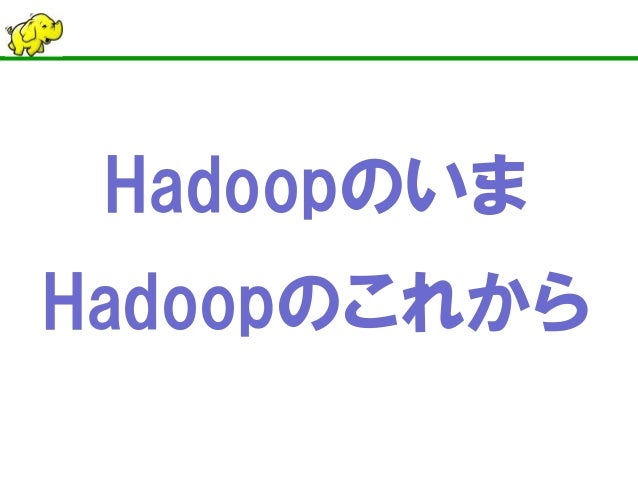

24. Hadoopのいま
Hadoopのこれから

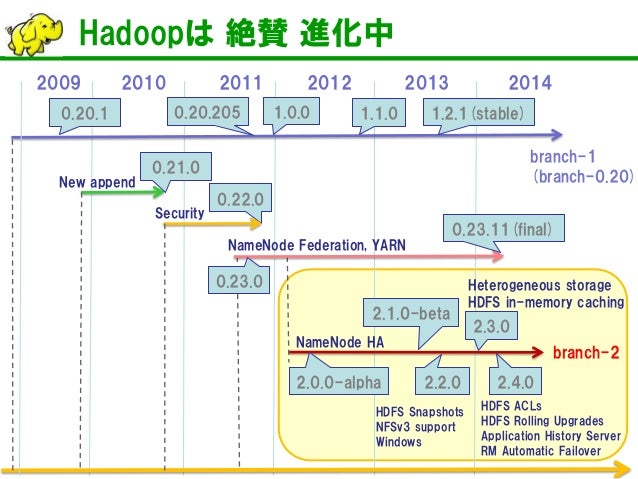

25. Hadoopは 絶賛 進化中
2014
2010
2011
2013
2012
2009
branch-2
2.2.0
2.3.0
2.4.0
2.0.0-alpha
2.1.0-beta
branch-1
(branch-0.20)
1.0.0
1.1.0
1.2.1(stable)
0.20.1
0.20.205
0.22.0
0.21.0
New append
Security
0.23.0
0.23.11(final)
NameNode Federation, YARN
NameNode HA
HDFS Snapshots NFSv3 support Windows
Heterogeneous storage HDFS in-memory caching
HDFS ACLs
HDFS Rolling Upgrades
Application History Server
RM Automatic Failover

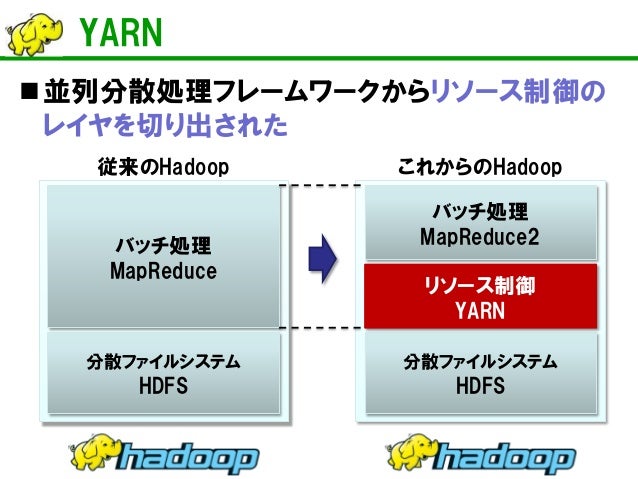

27. YARN
分散ファイルシステム HDFS
バッチ処理
MapReduce
従来のHadoop
分散ファイルシステム
HDFS
バッチ処理
MapReduce2
これからのHadoop
リソース制御
YARN

並列分散処理フレームワークからリソース制御の レイヤを切り出された

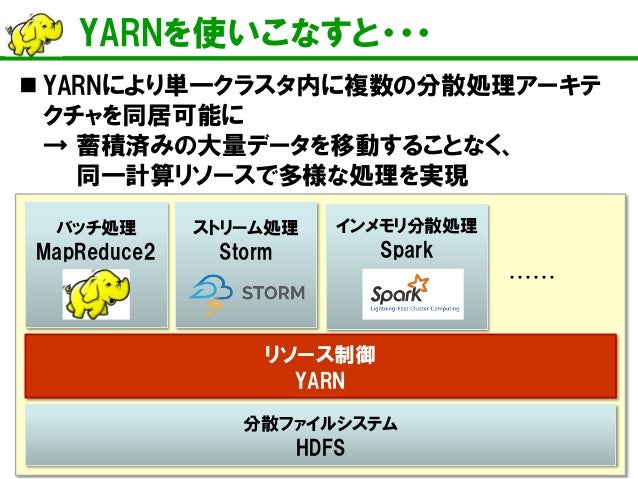

28. YARNを使いこなすと・・・
分散ファイルシステム
HDFS
バッチ処理 MapReduce2
リソース制御
YARN
ストリーム処理 Storm
・・・・・・
インメモリ分散処理 Spark

YARNにより単一クラスタ内に複数の分散処理アーキテ クチャを同居可能に → 蓄積済みの大量データを移動することなく、 同一計算リソースで多様な処理を実現

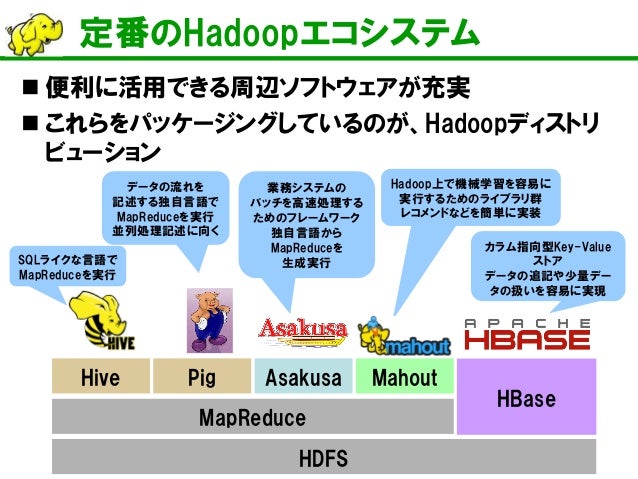

29. 定番のHadoopエコシステム
HDFS
MapReduce
Pig
Hive
Mahout
Hadoop上で機械学習を容易に 実行するためのライブラリ群 レコメンドなどを簡単に実装
SQLライクな言語で MapReduceを実行
データの流れを 記述する独自言語で MapReduceを実行 並列処理記述に向く
HBase
カラム指向型Key-Value ストア
データの追記や少量デー タの扱いを容易に実現
Asakusa
業務システムの バッチを高速処理する ためのフレームワーク 独自言語から MapReduceを 生成実行

便利に活用できる周辺ソフトウェアが充実

これらをパッケージングしているのが、Hadoopディストリ ビューション

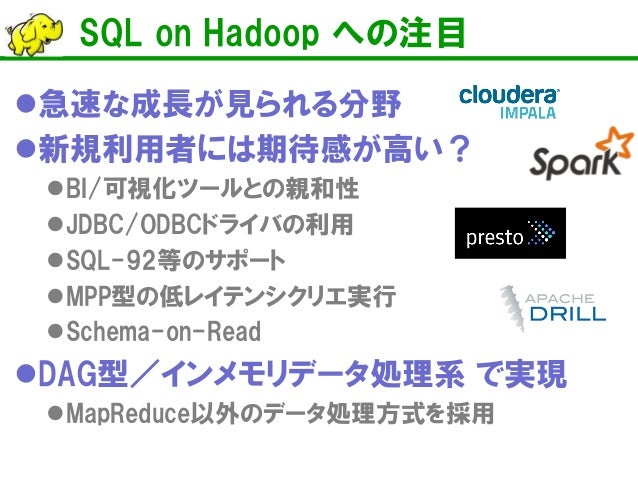

30. SQL on Hadoop への注目

急速な成長が見られる分野

新規利用者には期待感が高い？

BI/可視化ツールとの親和性

JDBC/ODBCドライバの利用

SQL-92等のサポート

MPP型の低レイテンシクリエ実行

Schema-on-Read

DAG型／インメモリデータ処理系 で実現

MapReduce以外のデータ処理方式を採用

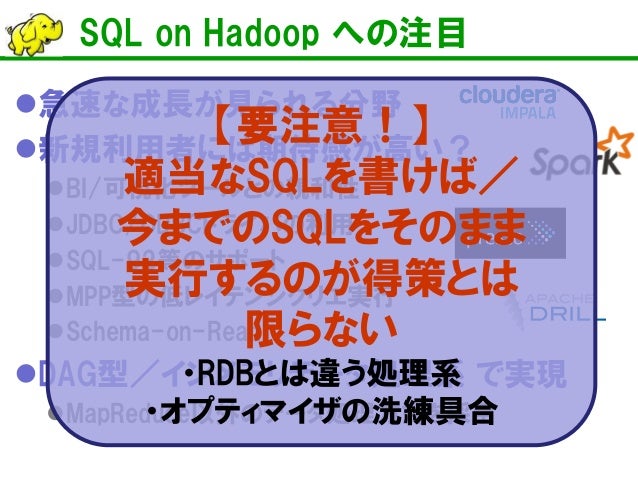

31. SQL on Hadoop への注目

急速な成長が見られる分野

新規利用者には期待感が高い？

BI/可視化ツールとの親和性

JDBC/ODBCドライバの利用

SQL-92等のサポート

MPP型の低レイテンシクリエ実行

Schema-on-Read

DAG型／インメモリデータで実現

MapReduce以外のデータ処理方式を採用
【要注意！】
適当なSQLを書けば／
今までのSQLをそのまま
実行するのが得策とは
限らない
・RDBとは違う処理系 ・オプティマイザの洗練具合

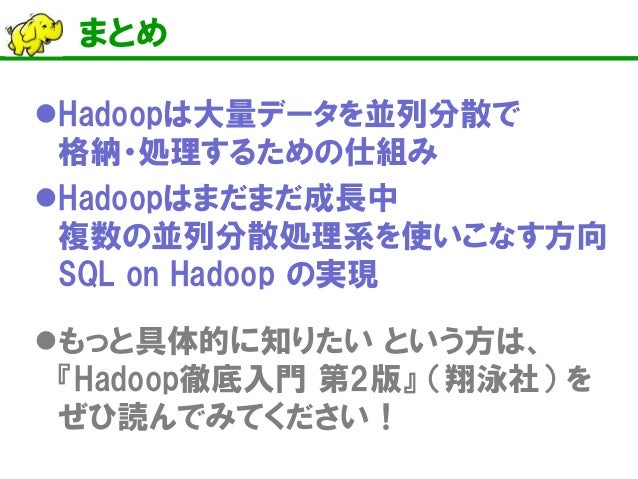

32. まとめ

Hadoopは大量データを並列分散で 格納・処理するための仕組み

Hadoopはまだまだ成長中 複数の並列分散処理系を使いこなす方向 SQL on Hadoop の実現

もっと具体的に知りたい という方は、 『Hadoop徹底入門 第2版』 （翔泳社） を ぜひ読んでみてください！

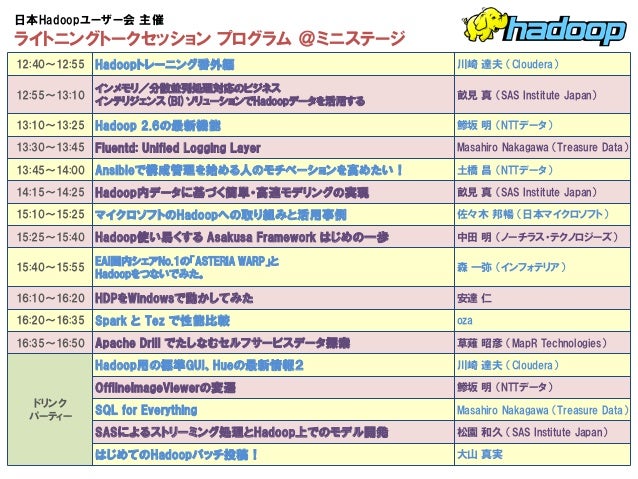

33. 12:40～12:55
