3. xarxes informàtiques
Les xarxes informàtiques

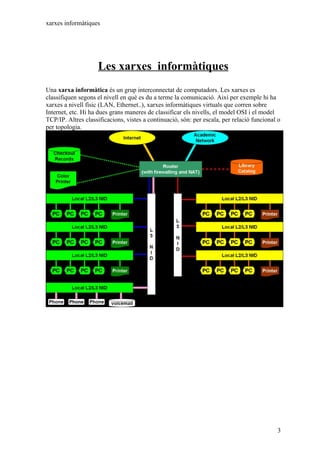

Una xarxa informàtica és un grup interconnectat de computadors. Les xarxes es
classifiquen segons el nivell en què es du a terme la comunicació. Així per exemple hi ha
xarxes a nivell físic (LAN, Ethernet..), xarxes informàtiques virtuals que corren sobre
Internet, etc. Hi ha dues grans maneres de classificar els nivells, el model OSI i el model
TCP/IP. Altres classificacions, vistes a continuació, són: per escala, per relació funcional o
per topologia.
3

4. xarxes informàtiques
2-Arquitectura de xarxa

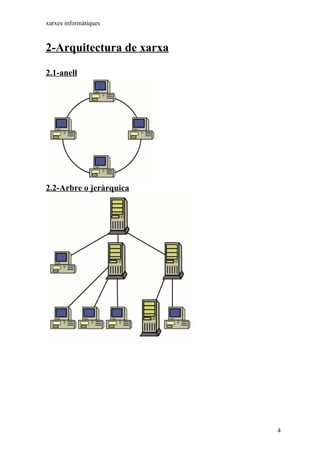

2.1-anell
2.2-Arbre o jeràrquica
4

5. xarxes informàtiques

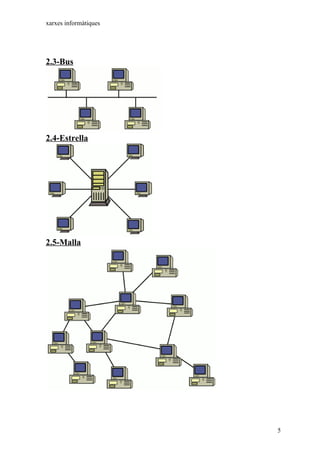

2.3-Bus
2.4-Estrella
2.5-Malla
5

6. xarxes informàtiques
3.Xarxa d'Àrea Local

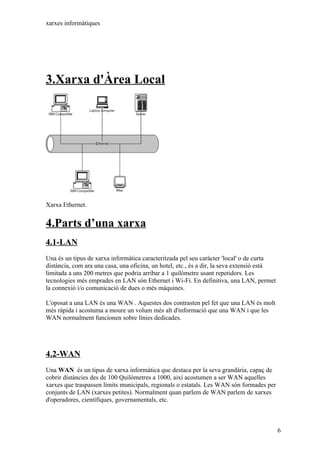

Xarxa Ethernet.
4.Parts d’una xarxa
4.1-LAN
Una és un tipus de xarxa informàtica caracteritzada pel seu caràcter 'local' o de curta
distància, com ara una casa, una oficina, un hotel, etc., és a dir, la seva extensió està
limitada a uns 200 metres que podria arribar a 1 quilòmetre usant repetidors. Les
tecnologies més emprades en LAN són Ethernet i Wi-Fi. En definitiva, una LAN, permet
la connexió i/o comunicació de dues o més màquines.
L'oposat a una LAN és una WAN . Aquestes dos contrasten pel fet que una LAN és molt
més ràpida i acostuma a moure un volum més alt d'informació que una WAN i que les
WAN normalment funcionen sobre línies dedicades.
4.2-WAN
Una WAN és un tipus de xarxa informàtica que destaca per la seva grandària, capaç de
cobrir distàncies des de 100 Quilòmetres a 1000, així acostumen a ser WAN aquelles
xarxes que traspassen límits municipals, regionals o estatals. Les WAN són formades per
conjunts de LAN (xarxes petites). Normalment quan parlem de WAN parlem de xarxes
d'operadores, científiques, governamentals, etc.
6

7. xarxes informàtiques
Una WAN és una xarxa punt a punt, és a dir, una xarxa de paquet commutat. Les xarxes
WAN poden utilitzar sistemes de comunicació via satèl·lit o via ràdio. Va ser l'aparició
dels portàtils i les PDA que van començar a introduir el concepte de xarxa sense fils.
4.3-Router adsl
El router ADSL és un dispositiu que permet connectar un o diversos equips o fins i tot una
xarxa d'àrea local (LAN)

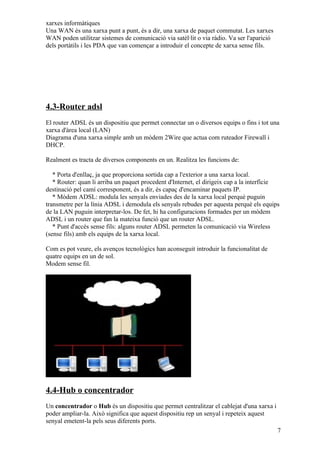

Diagrama d'una xarxa simple amb un mòdem 2Wire que actua com ruteador Firewall i
DHCP.
Realment es tracta de diversos components en un. Realitza les funcions de:
* Porta d'enllaç, ja que proporciona sortida cap a l'exterior a una xarxa local.
* Router: quan li arriba un paquet procedent d'Internet, el dirigeix cap a la interfície
destinació pel camí corresponent, és a dir, és capaç d'encaminar paquets IP.
* Mòdem ADSL: modula les senyals enviades des de la xarxa local perquè puguin
transmetre per la línia ADSL i demodula els senyals rebudes per aquesta perquè els equips
de la LAN puguin interpretar-los. De fet, hi ha configuracions formades per un mòdem
ADSL i un router que fan la mateixa funció que un router ADSL.
* Punt d'accés sense fils: alguns router ADSL permeten la comunicació via Wireless
(sense fils) amb els equips de la xarxa local.
Com es pot veure, els avenços tecnològics han aconseguit introduir la funcionalitat de
quatre equips en un de sol.
Modem sense fil.
4.4-Hub o concentrador
Un concentrador o Hub és un dispositiu que permet centralitzar el cablejat d'una xarxa i
poder ampliar-la. Això significa que aquest dispositiu rep un senyal i repeteix aquest
senyal emetent-la pels seus diferents ports.
7

8. xarxes informàtiques
4.5-Switch o commutador

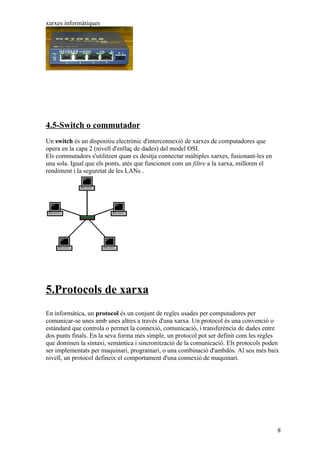

Un switch és un dispositiu electrònic d'interconnexió de xarxes de computadores que
opera en la capa 2 (nivell d'enllaç de dades) del model OSI.
Els commutadors s'utilitzen quan es desitja connectar múltiples xarxes, fusionant-les en
una sola. Igual que els ponts, atès que funcionen com un filtre a la xarxa, milloren el
rendiment i la seguretat de les LANs .
5.Protocols de xarxa
En informàtica, un protocol és un conjunt de regles usades per computadores per
comunicar-se unes amb unes altres a través d'una xarxa. Un protocol és una convenció o
estàndard que controla o permet la connexió, comunicació, i transferència de dades entre
dos punts finals. En la seva forma més simple, un protocol pot ser definit com les regles
que dominen la sintaxi, semàntica i sincronització de la comunicació. Els protocols poden
ser implementats per maquinari, programari, o una combinació d'ambdós. Al seu més baix
nivell, un protocol defineix el comportament d'una connexió de maquinari.
8
