1. TechExpert Company
Преимущества и особенности
построения беспроводных сетей на
базе оборудования HP
Алексей Штомпель
TECHEXPERT

2. TechExpert Company

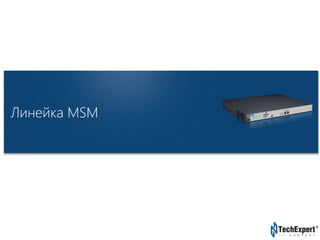

Линейка MSM

3. TechExpert Company

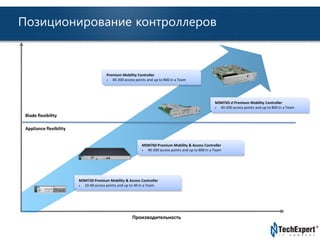

Позиционирование контроллеров
Blade flexibility
Appliance flexibility
MSM765 zl Premium Mobility Controller
• 40-200 access points and up to 800 in a Team
Premium Mobility Controller
• 40-200 access points and up to 800 in a Team
MSM760 Premium Mobility & Access Controller
• 40-200 access points and up to 800 in a Team
MSM720 Premium Mobility & Access Controller
• 10-40 access points and up to 40 in a Team
Производительность

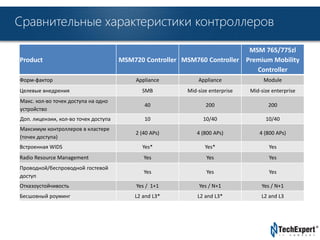

4. Сравнительные характеристики контроллеров
TechExpert Company
Product MSM720 Controller MSM760 Controller
MSM 765/775zl
Premium Mobility
Controller
Форм-фактор Appliance Appliance Module
Целевые внедрения SMB Mid-size enterprise Mid-size enterprise
Макс. кол-во точек доступа на одно
40 200 200
устройство
Доп. лицензии, кол-во точек доступа 10 10/40 10/40
Максимум контроллеров в кластере
(точек доступа)
2 (40 APs) 4 (800 APs) 4 (800 APs)
Встроенная WIDS Yes* Yes* Yes
Radio Resource Management Yes Yes Yes
Проводной/беспроводной гостевой
Yes Yes Yes
доступ
Отказоустойчивость Yes / 1+1 Yes / N+1 Yes / N+1
Бесшовный роуминг L2 and L3* L2 and L3* L2 and L3

5. TechExpert Company
Unified Wired-WLAN Appliances

6. TechExpert Company

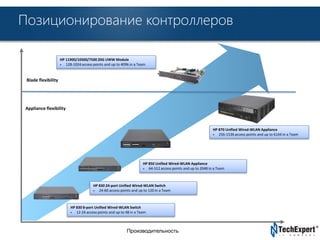

Позиционирование контроллеров
HP 11900/10500/7500 20G UWW Module
• 128-1024 access points and up to 4096 in a Team
Производительность
Blade flexibility
Appliance flexibility
HP 830 24-port Unified Wired-WLAN Switch
• 24-60 access points and up to 120 in a Team
HP 830 8-port Unified Wired-WLAN Switch
• 12-24 access points and up to 48 in a Team
HP 870 Unified Wired-WLAN Appliance
• 256-1536 access points and up to 6144 in a Team
HP 850 Unified Wired-WLAN Appliance
• 64-512 access points and up to 2048 in a Team

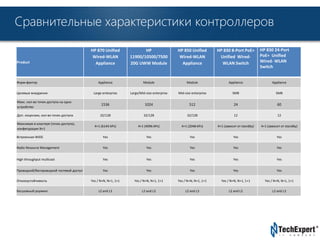

7. Сравнительные характеристики контроллеров
TechExpert Company
Product
HP 870 Unified
Wired-WLAN
Appliance
HP
11900/10500/7500
20G UWW Module
HP 850 Unified
Wired-WLAN
Appliance
HP 830 8-Port PoE+
Unified Wired-
WLAN Switch
HP 830 24-Port
PoE+ Unified
Wired-WLAN
Switch
Форм-фактор Appliance Module Module Appliance Appliance
Целевые внедрения Large enterprise Large/Mid-size enterprise Mid-size enterprise SMB SMB
Макс. кол-во точек доступа на одно
устройство
1536 1024 512 24 60
Доп. лицензии, кол-во точек доступа 32/128 32/128 32/128 12 12
Максимум в кластере (точек доступа),
конфигурация N+1
4+1 (6144 APs) 4+1 (4096 APs) 4+1 (2048 APs) 4+1 (зависит от standby) 4+1 (зависит от standby)
Встроенная WIDS Yes Yes Yes Yes Yes
Radio Resource Management Yes Yes Yes Yes Yes
High throughput multicast Yes Yes Yes Yes Yes
Проводной/беспроводной гостевой доступ Yes Yes Yes Yes Yes
Отказоустойчивость Yes / N+N, N+1, 1+1 Yes / N+N, N+1, 1+1 Yes / N+N, N+1, 1+1 Yes / N+N, N+1, 1+1 Yes / N+N, N+1, 1+1
Бесшовный роуминг L2 and L3 L2 and L3 L2 and L3 L2 and L3 L2 and L3

8. TechExpert Company

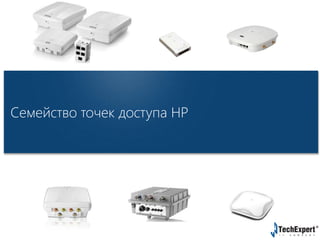

Семейство точек доступа HP

9. TechExpert Company
HP Cloud-Managed Networking

10. Простое и удобное в управлении сетевое решение
TechExpert Company
HP 365 HP 355 HP 350
3X3:3 802.11ac/n 3X3:3 802.11n 2X2:2 802.11n
• Снижает затраты за счет
использования облачной pay as you use
сервис-модели
• Упрощает ежедневные операции за
счет отсутствия необходимости в
локальном IT-персонале
• Снижает стоимость владения за счет
пожизненной гарантии на точки доступа
Снижение стоимости
внедрения беспроводной сети
до 30%
Не требует локального IT-
персонала

11. TechExpert Company
HP Cloud Network Manager
Упрощенное внедрение
• Применение конфигурации к группам точек
доступа, определенных администратором
• Обновление программного обеспечения на
точках доступа в один клик
События и мониторинг
• Возможность автоматически и вручную
создавать отчеты по производительности и
безопасности
• Мониторинг состояния и событий на точках
доступа

12. TechExpert Company
Облачные точки доступа
HP 365 Cloud Managed
AP
• Автоматически настраиваемые из Облака
• Повышает качество покрытия и производительность
клиентских устройств
 Избежание интерференции
 Airtime fairness
 Бесшовный роуминг
• Продолжает работать в случае отказа интернет-канала
• Пожизненная гарантия
HP 355 Cloud Managed
AP
HP 350 Cloud Managed
AP
Наивысшая
производительность для
высокой плотности клиентов
Высокопроизводительные
голосовые и мультимедиа
приложения
Недорогое и надежное
беспроводное решение
802.11ac. 3X3 MIMO 1.3 Gbps Dual band 802.11n. 3X3 MIMO
450 Mbps
Dual band 802.11n. 2X2 MIMO
300 Mbps

13. Сценарии для HP Cloud-Managed Networking
TechExpert Company
• SMB
• Необходимо надежное
решение с минимальными
затратами
• Простой и понятный
интерфейс управления
• Гибкие возможности
расширения
• Retail
• Отказоустойчивость решения
в случае отказа интернет-
соединения
• Бесперебойные сетевые
сервисы для POS
• Простое развертывание с
расчетом на отсутствие
локального IT-персонала

14. TechExpert Company
HP Cloud-Managed Networking
Начальные затраты меньше на 33%
Не требует наличия локального IT-персонала
Наилучшая производительность для пользователей
Оптимизация multicast для видео-приложений
На 100% функциональны при отказе интернет-канала

15. TechExpert Company
Преимущества и особенности

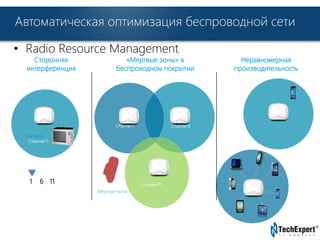

16. Автоматическая оптимизация беспроводной сети
TechExpert Company
• Radio Resource Management
«Мертвые зоны» в
беспроводном покрытии
Сторонняя
интерференция
Неравномерная
производительность
Channel 1 Channel 6
Мертвая зона
Channel 6
Channel 11
1 6 11
Channel 11

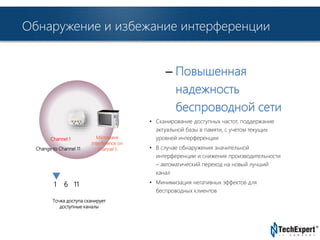

17. Обнаружение и избежание интерференции
TechExpert Company
– Повышенная
надежность
беспроводной сети
• Сканирование доступных частот, поддержание
актуальной базы в памяти, с учетом текущих
уровней интерференции
• В случае обнаружения значительной
интерференции и снижения производительности
– автоматический переход на новый лучший
канал
• Минимизация негативных эффектов для
беспроводных клиентов
Channel 1
Change to Channel 11
1 6 11
Microwave
Interference on
channel 1
Точка доступа сканирует
доступные каналы

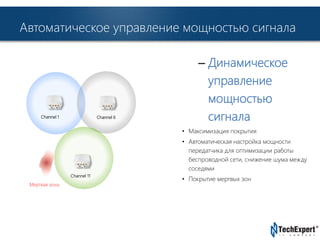

18. Автоматическое управление мощностью сигнала
TechExpert Company
– Динамическое
управление
мощностью
сигнала
• Максимизация покрытия
• Автоматическая настройка мощности
передатчика для оптимизации работы
беспроводной сети, снижение шума между
соседями
• Покрытие мертвых зон
Channel 1 Channel 6
Channel 11
Мертвая зона

19. TechExpert Company

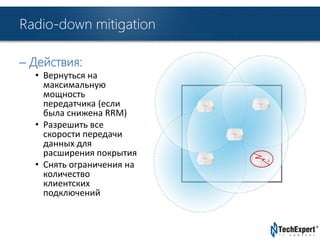

Radio-down mitigation
– Действия:
• Вернуться на
максимальную
мощность
передатчика (если
была снижена RRM)
• Разрешить все
скорости передачи
данных для
расширения покрытия
• Снять ограничения на
количество
клиентских
подключений

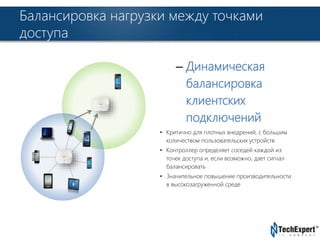

20. Балансировка нагрузки между точками
доступа
TechExpert Company
– Динамическая
балансировка
клиентских
подключений
• Критично для плотных внедрений, с большим
количеством пользовательских устройств
• Контроллер определяет соседей каждой из
точек доступа и, если возможно, дает сигнал
балансировать
• Значительное повышение производительности
в высокозагруженной среде

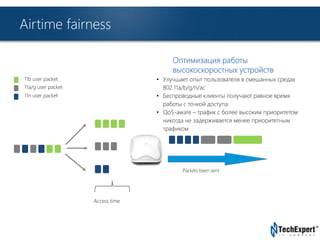

21. TechExpert Company
Airtime fairness
11b user packet
11a/g user packet
11n user packet
Access time
Оптимизация работы
высокоскоростных устройств
• Улучшает опыт пользователя в смешанных средах
802.11a/b/g/n/ac
• Беспроводные клиенты получают равное время
работы с точкой доступа
• QoS-aware – трафик с более высоким приоритетом
никогда не задерживается менее приоритетным
трафиком
Packets been sent

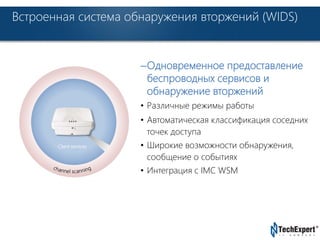

22. Встроенная система обнаружения вторжений (WIDS)
TechExpert Company
–Одновременное предоставление
беспроводных сервисов и
обнаружение вторжений
• Различные режимы работы
• Автоматическая классификация соседних
точек доступа
• Широкие возможности обнаружения,
сообщение о событиях
• Интеграция с IMC WSM
Client services

23. TechExpert Company

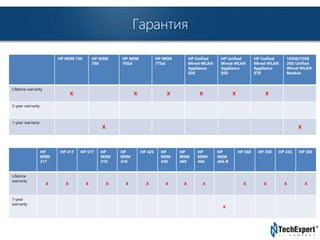

Гарантия
HP MSM 720 HP MSM
760
HP MSM
765zl
HP MSM
775zl
HP Unified
Wired-WLAN
Appliance
830
HP Unified
Wired-WLAN
Appliance
850
HP Unified
Wired-WLAN
Appliance
870
10500/7500
20G Unified
Wired-WLAN
Module
Lifetime warranty
X X X X X X
3-year warranty
1-year warranty
X X
HP
MSM
317
HP 417 HP 517 HP
MSM
310
HP
MSM
410
HP 425 HP
MSM
430
HP
MSM
460
HP
MSM
466
HP
MSM
466-R
HP 560 HP 350 HP 355 HP 365
Lifetime
warranty
X X X X X X X X X X X X X
1-year
warranty
X

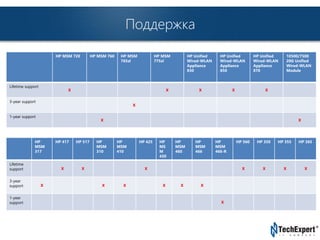

24. TechExpert Company
Поддержка
HP
MSM
317
HP MSM 720 HP MSM 760 HP MSM
HP 417 HP 517 HP
MSM
310
765zl
HP
MSM
410
HP MSM
775zl
HP 425 HP
MS
M
430
HP
MSM
460
HP Unified
Wired-WLAN
Appliance
830
HP
MSM
466
HP Unified
Wired-WLAN
Appliance
850
HP
MSM
466-R
HP 560 HP 350 HP 355 HP 365
Lifetime
support X X X X X X X
3-year
support X X X X X X
1-year
support X
HP Unified
Wired-WLAN
Appliance
870
10500/7500
20G Unified
Wired-WLAN
Module
Lifetime support
X X X X X
3-year support
X
1-year support
X X

25. TechExpert Company
Обновления ПО
HP MSM 720 HP MSM
760
HP MSM
765zl
HP MSM
775zl
HP Unified
Wired-WLAN
Appliance
830
HP Unified
Wired-WLAN
Appliance
850
HP Unified
Wired-WLAN
Appliance
870
10500/7500
20G Unified
Wired-WLAN
Module
Lifetime software
updates X X X X X X
3-year software
updates X
1-year software
updates X
HP
MSM
317
HP 417 HP 517 HP
MSM
310
HP
MSM
410
HP 425 HP
MS
M
430
HP
MSM
460
HP
MSM
466
HP
MSM
466-R
HP 560 HP 350 HP 355 HP 365
Lifetime
software
updates
X X X X X X X
3-year
software
updates
X X X X X X
1-year
software
updates
X

26. TechExpert Company

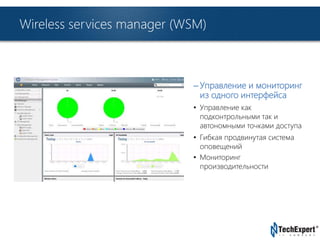

Wireless services manager (WSM)
– Управление и мониторинг
из одного интерфейса
• Управление как
подконтрольными так и
автономными точками доступа
• Гибкая продвинутая система
оповещений
• Мониторинг
производительности

27. TechExpert Company

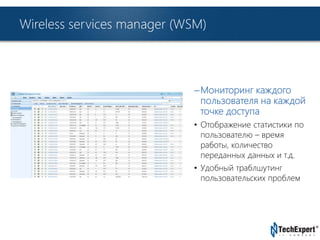

Wireless services manager (WSM)
– Мониторинг каждого
пользователя на каждой
точке доступа
• Отображение статистики по
пользователю – время
работы, количество
переданных данных и т.д.
• Удобный траблшутинг
пользовательских проблем

28. TechExpert Company
Wireless services manager (WSM)
– Визуализация покрытия
беспроводной сети
• Построение диаграмм
распространения
радиосигнала, учитывающих
возможные препятствия, их
тип, материал, форму и т.д.,
основываясь на конкретных
моделях точек доступа
• Упрощенное планирование

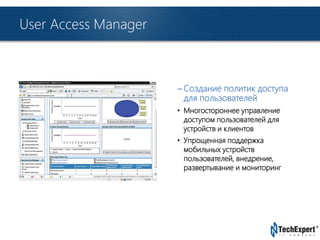

29. TechExpert Company
User Access Manager
– Создание политик доступа
для пользователей
• Многостороннее управление
доступом пользователей для
устройств и клиентов
• Упрощенная поддержка
мобильных устройств
пользователей, внедрение,
развертывание и мониторинг

30. TechExpert Company

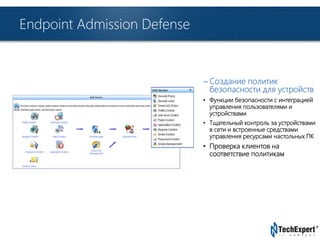

Endpoint Admission Defense
– Создание политик
безопасности для устройств
• Функции безопасности с интеграцией
управления пользователями и
устройствами
• Тщательный контроль за устройствами
в сети и встроенные средствами
управления ресурсами настольных ПК
• Проверка клиентов на
соответствие политикам

31. TechExpert Company
Пример реализованного
проекта

32. TechExpert Company

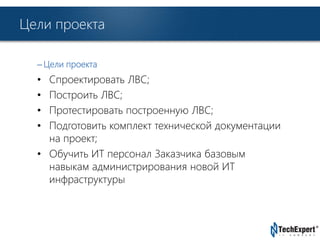

Цели проекта
– Цели проекта
• Спроектировать ЛВС;
• Построить ЛВС;
• Протестировать построенную ЛВС;
• Подготовить комплект технической документации
на проект;
• Обучить ИТ персонал Заказчика базовым
навыкам администрирования новой ИТ
инфраструктуры

33. TechExpert Company

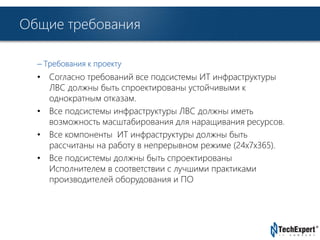

Общие требования
– Требования к проекту
• Согласно требований все подсистемы ИТ инфраструктуры
ЛВС должны быть спроектированы устойчивыми к
однократным отказам.
• Все подсистемы инфраструктуры ЛВС должны иметь
возможность масштабирования для наращивания ресурсов.
• Все компоненты ИТ инфраструктуры должны быть
рассчитаны на работу в непрерывном режиме (24х7х365).
• Все подсистемы должны быть спроектированы
Исполнителем в соответствии с лучшими практиками
производителей оборудования и ПО

34. TechExpert Company

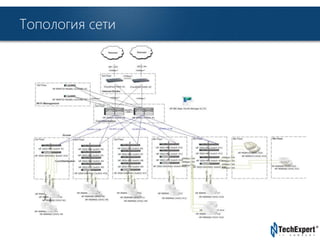

Топология сети

35. TechExpert Company

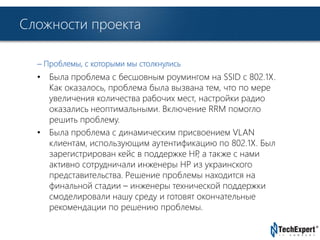

Сложности проекта
– Проблемы, с которыми мы столкнулись
• Была проблема с бесшовным роумингом на SSID с 802.1X.
Как оказалось, проблема была вызвана тем, что по мере
увеличения количества рабочих мест, настройки радио
оказались неоптимальными. Включение RRM помогло
решить проблему.
• Была проблема с динамическим присвоением VLAN
клиентам, использующим аутентификацию по 802.1X. Был
зарегистрирован кейс в поддержке HP, а также с нами
активно сотрудничали инженеры HP из украинского
представительства. Решение проблемы находится на
финальной стадии – инженеры технической поддержки
смоделировали нашу среду и готовят окончательные
рекомендации по решению проблемы.

36. TechExpert Company
Спасибо за внимание!
