1. Стандарт будівлі “Пасивний дім” Презентація ідеї пасивного домобудування. www.pro-passivhaus.com

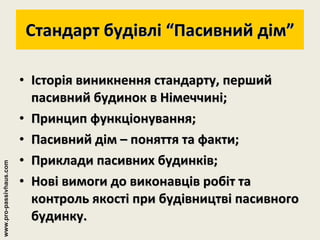

2. Стандарт будівлі “Пасивний дім” Історія виникнення стандарту, перший пасивний будинок в Німеччині; Принцип функціонування; Пасивний дім – поняття та факти; Приклади пасивних будинків; Нові вимоги до виконавців робіт та контроль якості при будівництві пасивного будинку. www.pro-passivhaus.com

3. Історія виникнення стандарту, перший пасивний будинок в Німеччині 1991р. – перший пасивний будинок в Німеччині. Винайдено професором Вольфганом Файстом. Енергетична потреба будинку - 10 кВт∙год/м² за рік ; 1998р. - перший пасивний будинок в Австрії; з1999 по 2001рр. побудовано 221 житловий пасивний будинок у країнах: Німеччина, Швейцарія, Франція, Швеція та Австрія; 2010р. – по всьому світу побудовано близько 25000 пасивних будинків майже в усіх країнах Європи, вкл. Польщу, Чехію, Угорщину, Словаччину, Росію . www.pro-passivhaus.com

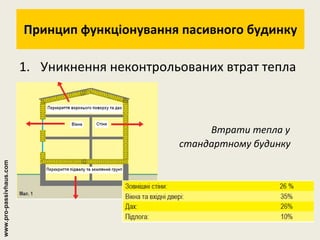

4. П ринцип функціонування пасивного будинку Уникнення неконтрольованих втрат тепла Втрати тепла у стандартному будинку www.pro-passivhaus.com

5. Отримання енергії з : Зовнішніх джерел : пасивне отримання сонячної енергії через великі вікна. Внутрішніх джерел: люди, техніка, побутові прилади. П ринцип функціонування пасивного будинку www.pro-passivhaus.com 2. Збереження та ощадливе використання наявної енергії

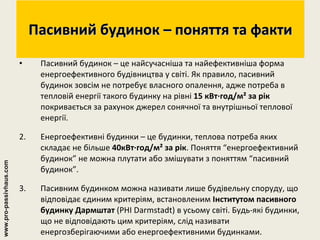

6. Пасивний будинок – поняття та факти Пасивний будинок – це найсучасніша та найефективніша форма енергоефективного будівництва у світі. Як правило, пасивний будинок зовсім не потребує власного опалення, адже потреба в тепловій енергії такого будинку на рівні 15 кВт∙год/м² за рік покривається за рахунок джерел сонячної та внутрішньої теплової енергії. 2. Енергоефективні будинки – це будинки, теплова потреба яких складає не більше 40кВт∙год/м² за рік . Поняття “енергоефективний будинок” не можна плутати або змішувати з поняттям “пасивний будинок”. 3. Пасивним будинком можна називати лише будівельну споруду, що відповідає єдиним критеріям, встановленим Інститутом пасивного будинку Дармштат (PHI Darmstadt) в усьому світі. Будь-які будинки, що не відповідають цим критеріям, слід називати енергозберігаючими або енергоефективними будинками. www.pro-passivhaus.com

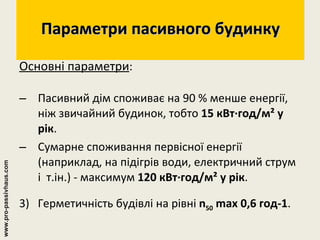

7. Параметри пасивного будинку Основні параметри : Пасивний дім споживає на 90 % менше енергії, ніж звичайний будинок, тобто 15 кВт∙год/м² у рік . Сумарне споживання первісної енергії (наприклад, на підігрів води, електричний струм і т.ін.) - максимум 120 кВт∙год/м² у рік . 3) Герметичність будівлі на рівні n 50 max 0,6 год-1 . www.pro-passivhaus.com

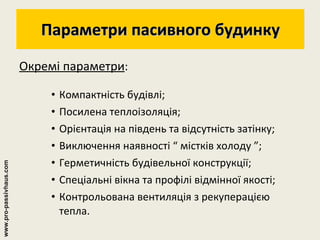

8. Параметри пасивного будинку Окремі параметри : Компактність будівлі; Посилена теплоізоляція; Орієнтація на південь та відсутність затінку; Виключення наявності “ містків холоду ”; Герметичність будівельної конструкції; Спеціальні вікна та профілі відмінної якості; Контрольована вентиляція з рекуперацією тепла. www.pro-passivhaus.com

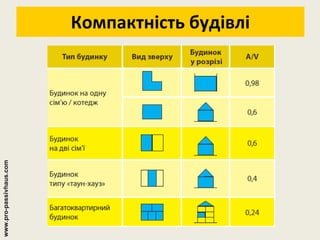

9. Компактність будівлі www.pro-passivhaus.com

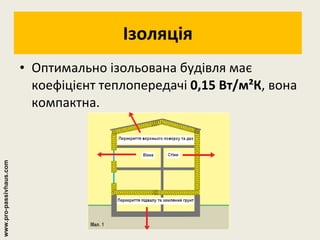

10. Ізоляція Оптимально ізольована будівля має коефіцієнт теплопередачі 0,15 Вт/м²К , вона компактна. www.pro-passivhaus.com

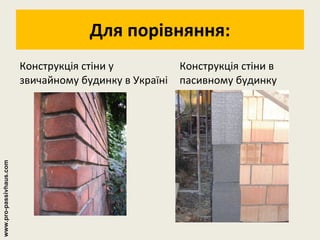

11. Для порівняння: Конструкція стіни у Конструкція стіни в звичайному будинку в Україні пасивному будинку www.pro-passivhaus.com

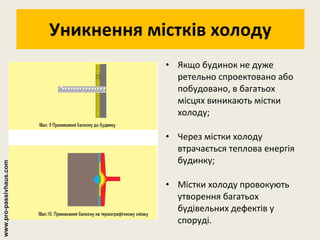

12. Уникнення містків холоду Якщо будинок не дуже ретельно спроектовано або побудовано, в багатьох місцях виникають містки холоду; Через містки холоду втрачається теплова енергія будинку; Містки холоду провокують утворення багатьох будівельних дефектів у споруді. www.pro-passivhaus.com

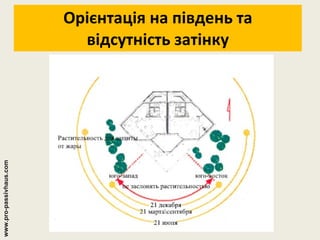

13. Орієнтація на південь та відсутність затінку www.pro-passivhaus.com

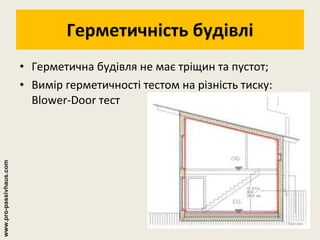

14. Герметичність будівлі Герметична будівля не має тріщин та пустот; Вимір герметичності тестом на різність тиску: Blower - Door т ест www.pro-passivhaus.com

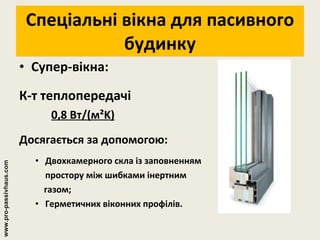

15. Спеціальні вікна для пасивного будинку Супер-вікна: К-т теплопередачі 0,8 Вт/(м²K) Досягається за допомогою: Двохкамерного скла із заповненням простору між шибками інертним газом; Герметичних віконних профілів. www.pro-passivhaus.com

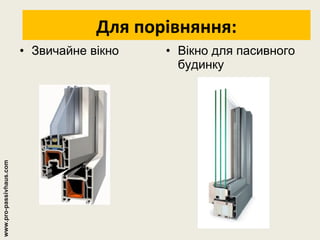

16. Для сравнения Звичайне вікно Вікно для пасивного будинку Для порівняння: www.pro-passivhaus.com

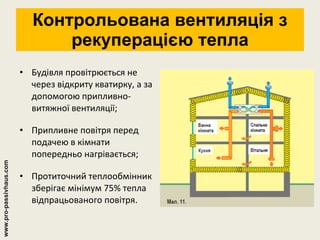

17. Контрольована вентиляція з рекуперацією тепла Будівля провітрюється не через відкриту кватирку, а за допомогою припливно-витяжної вентиляції; Припливне повітря перед подачею в кімнати попередньо нагрівається; Протиточний теплообмінник зберігає мінімум 75% тепла відпрацьованого повітря. www.pro-passivhaus.com

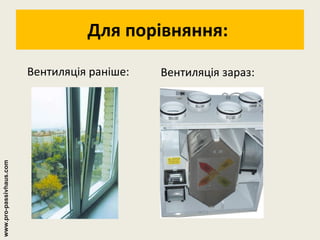

18. Для порівняння : Вентиляція раніше: Вентиляція зараз: www.pro-passivhaus.com

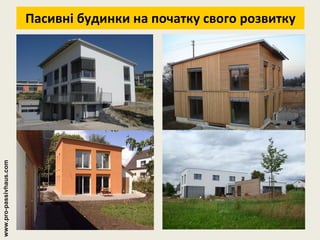

19. Пасивні будинки на початку свого розвитку www.pro-passivhaus.com

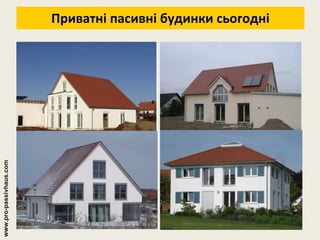

20. Приватні пасивні будинки сьогодні www.pro-passivhaus.com

21. www.pro-passivhaus.com Промислові та адміністративні пасивні будинки

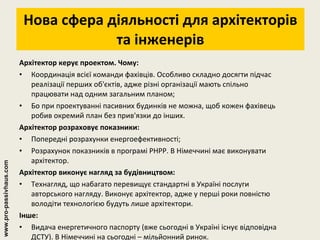

22. Нова сфера діяльності для архітекторів та інженерів Архітектор керує проектом. Чому: Координація всієї команди фахівців. Особливо складно досягти підчас реалізації перших об'єктів, адже різні організації мають спільно працювати над одним загальним планом; Бо при проектуванні пасивних будинків не можна, щоб кожен фахівець робив окремий план без прив'язки до інших. Архітектор розраховує показники: Попередні розрахунки енергоефективності; Розрахунок показників в програмі PHPP. В Німеччині має виконувати архітектор. Архітектор виконує нагляд за будівництвом: Технагляд, що набагато перевищує стандартні в Україні послуги авторського нагляду. Виконує архітектор, адже у перші роки повністю володіти технологією будуть лише архітектори. Інше: Видача енергетичного паспорту (вже сьогодні в Україні існує відповідна ДСТУ). В Німеччині на сьогодні – мільйонний ринок. www.pro-passivhaus.com

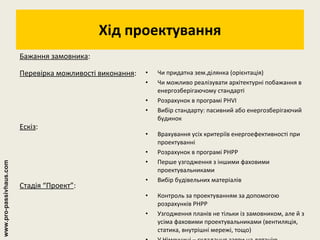

23. Хід проектування Бажання замовника : Перевірка можливості виконання : Ескіз : Стадія “Проект” : Чи придатна зем.ділянка (орієнтація) Чи можливо реалізувати архітектурні побажання в енергозберігаючому стандарті Розрахунок в програмі PHVI Вибір стандарту: пасивний або енергозберігаючий будинок Врахування усіх критеріїв енергоефективності при проектуванні Розрахунок в програмі PHPP Перше узгодження з іншими фаховими проектувальниками Вибір будівельних матеріалів Контроль за проектуванням за допомогою розрахунків PHPP Узгодження планів не тільки із замовником, але й з усіма фаховими проектувальниками (вентиляція, статика, внутрішні мережі, тощо) У Німеччині – складання заяви на дотацію www.pro-passivhaus.com

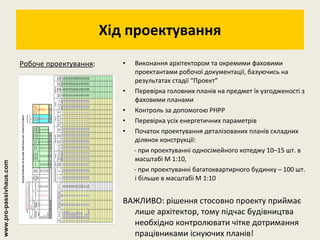

24. Хід проектування Робоче проектування : Виконання архітектором та окремими фаховими проектантами робочої документації, базуючись на результатах стадії “Проект” Перевірка головних планів на предмет їх узгодженості з фаховими планами Контроль за допомогою PHPP Перевірка усіх енергетичних параметрів Початок проектування деталізованих планів складних ділянок конструкції: - при проектуванні односімейного котеджу 10–15 шт. в масштабі M 1:10, - при проектуванні багатоквартирного будинку – 100 шт. і більше в масштабі M 1:10 ВАЖЛИВО: рішення стосовно проекту приймає лише архітектор, тому підчас будівництва необхідно контролювати чітке дотримання працівниками існуючих планів! www.pro-passivhaus.com

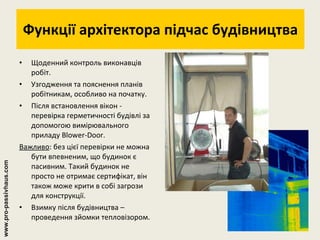

25. Функції архітектора підчас будівництва Щоденний контроль виконавців робіт. Узгодження та пояснення планів робітникам, особливо на початку. Після встановлення вікон - перевірка герметичності будівлі за допомогою вимірювального приладу Blower-Door. Важливо : без цієї перевірки не можна бути впевненим, що будинок є пасивним. Такий будинок не просто не отримає сертифікат, він також може крити в собі загрози для конструкції. Взимку після будівництва – проведення зйомки тепловізором. www.pro-passivhaus.com

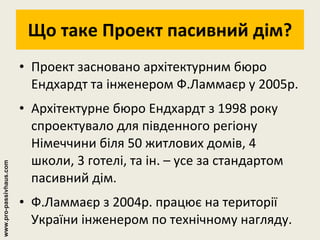

26. Що таке Проект пасивний дім? Проект засновано архітектурним бюро Ендхардт та інженером Ф.Ламмаєр у 2005р. Архітектурне бюро Ендхардт з 1998 року спроектувало для південного регіону Німеччини біля 50 житлових домів, 4 школи, 3 готелі, та ін. – усе за стандартом пасивний дім. Ф.Ламмаєр з 2004р. працює на території України інженером по технічному нагляду. www.pro-passivhaus.com
