1. Энергетическая независимость дома

2. Правильно построенный современный дом должен соответствовать формуле 4-х «Э», т.е. быть: экономичным при строительстве и при последующей эксплуатации экологичным (реально) эстетичным (по уровню культуры застройщика ) энергонезависимым Он должен согревать воду, помогать отапливать (или охлаждать) себя сам за счет энергии Солнца, а не за счет хозяина. Ведь Солнце и Ветер не отключишь, да и цены на них не растут тысячелетиями. Факт 1. Сегодня основными энергоносителями в современном доме являются сетевая электроэнергия и магистральный природный газ. Факт 2. Стоимость этих энергоносителей из года в год возрастает и энергообеспечение дома становиться все дороже и дороже. Факт 3. В Украине, как и во всем мире, стремительно нарастает тенденция миниминизации расходов на энергообеспечение дома. В этой презентации основное внимание уделено вопросам энергообеспечения дома.

3. Обойдемся ли без магистрального природного газа? Если размещать дом в чистом поле, то на участке, из энергоносителей, потребуется только электроэнергия, как для строительства, так и для жизнеобеспечения. Желательно, чтобы это было 3-фазное электропитание (380/50) из общепромышленной сети. Это позволит, в дальнейшем, обойтись без дорогостоящего буферного каскада автономной сети. Имея электроэнергию на участке, мы решаем проблему отопления. По вкусу и средствам застройщика: ПЛЭН (потолочный лучистый электронагреватель); Лучистые стеновые панели; «Теплый пол»; «Теплые плинтусы»; Масляные радиаторы, наконец.

4. Имея электроэнергию, мы решаем и проблему ГВС ( горячего водоснабжения ). Рекомендации: Двухконтурный бак-теплонакопитель (электробойлер), кубатурой из расчета 50-70 литров горячей воды на человека/сутки; Высокопродуктивный, вакуумнотрубный гелиоколлектор, подключенный через небольшой насосный узел к первому (нижнему) контуру бака-теплонакопителя; Электродный котел проточного типа небольшой мощности, вместо менее производительного ТЭНа, подключенный через небольшой насосный узел ко второму (верхнему) контуру бака-теплонакопителя; Электронный контроллер температур, управляющий 2-мя насосными узлами. Всё остальное оборудование дома питается, как правило, тоже электроэнергией .

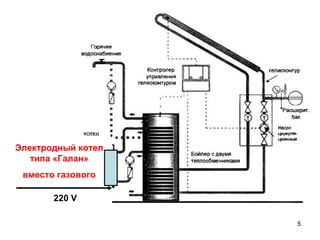

5. Электродный котел типа «Галан» вместо газового 220 V

6. Как нам сократить (минимизировать) расходы на электроэнергию законным способом? Надо иметь свой источник энергии ! Из имеющихся в Украине бесплатных и неограниченных законами в доступности, основными являются 3 источника бесконечной энергии Солнце, Ветер, Гравитация . Энергию Солнца человечество использует, в основном в: фотоэлектрических панелях для получения электроэнергии, гелиоколлекторах, для нагрева воды. практически не использует в пассивной солнечной архитектуре Энергию Ветра человечество использует тысячелетиями в: парусах; мельницах лопастных ветроэнергетических установках

7. Энергия Ветра. Из всех видов ветроэнергетических установок мы рассматриваем только наиболее продуктивные, на повседневных для Украины, ветрах. Это – вертикальные парусные. Прообразом этого парусного ветряка являются мельницы острова Крит, знаменитый своими парусными мореходами. Именно парусные ветряки концептуально изменили сегодня не только аэромеханику, но и экономику. Неоспоримо, что использование повседневных слабых ветров значительно более прибыльно, чем недельные ожидания сильного ветра.

8. У паруса есть одна важная особенность, которой нет у классической лопасти. Парус практически мгновенно подстраивается под силу и направление ветра. Это обеспечивает ему возможность работы в широком диапазоне скоростей ветра, от самых малых дуновений - до буревых порывов (50-60 м/с). Так как паруса располагаются по периферии ветроколеса, то даже при слабом ветре такое ветроколесо передает на ось электрогенератора заметную мощность.

9. Она отличается от традиционных парусников: щелевым ветроколесом с ветропрозрачным центром, цевочной передачей вместо мотор-редуктора и электромагнитной редукцией и синфазным подключением двух асинхронных двигателей. Высота от земли до оси вращения – 10м. Полная высота – 13,5 м. Растяжки не требуются. Номинальная мощность – 15 кВт. при ветре 5 и более м./сек. Количество парусов – 50. Последняя разработка высокоэффективной парусной ВЭУ-15 (на рис. без парусов).

10. И вот тут мы переходим к вопросы сокращения расходов на электроэнергию. При наличии трехфазной общепромышленной сети, абсолютно законная схема включения ветроустановки, позволяет использовать в первую очередь э/энергию, вырабатываемую ВЭУ- 15, а недостающую дополучать из сети. Другими словами: Если на улице ветер 5 м./сек. (по Киевской обл. среднегодовая – 4,7, а наименьшая месячная (июль, август) - 3,4), и Ваш дом потребляет все 15 кВт, то счетчик просто стоит. Если потребление дома составляет 10 кВт, то излишек электроэнергии – 5 кВт., просто поступает (сливается) в общепромышленную сеть или крутит Ваш счетчик в обратном направлении, если счетчик без стопора обратного хода. Если потребления дома превышает 15 кВт, то недостающая электроэнергия поступает из сети и только она учитывается Вашим счетчиком.

11. Схема подключения ВЭУ-15, при наличии сети 380/50 Сеть 380/50 счетчик Ввод в дом парник

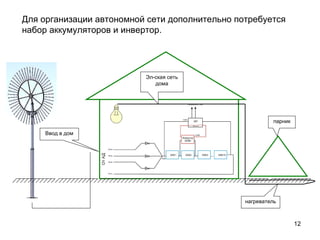

12. Для организации автономной сети дополнительно потребуется набор аккумуляторов и инвертор. парник Ввод в дом нагреватель Эл-ская сеть дома

13. Вывод: Сегодня, при стремительном появлении на рынке новых, эффективных и экономичных электрических отопительных и водогрейных устройств, наличие природного газа в доме вовсе необязательно. Главным источником энергии в доме, как и по всей Европе, все больше становиться экологичная электроэнергия ветряных станций и ГЭС. А разумная комбинация, промышленно получаемой сетевой электроэнергии, с энергией Солнца и Ветра, позволит значительно сократить или вовсе исключить расходы на энергообеспечение жилья или производства. Решение за Вами!

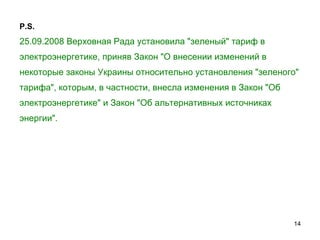

14. P.S. 25.09.2008 Верховная Рада установила "зеленый" тариф в электроэнергетике, приняв Закон "О внесении изменений в некоторые законы Украины относительно установления "зеленого" тарифа", которым, в частности, внесла изменения в Закон "Об электроэнергетике" и Закон "Об альтернативных источниках энергии".
