1. «О потолочных водяных панелях лучистого отопления и кондиционирования» НОВЕЙШИЕ ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕЖЕНИЯ

2. О компании Компания «Экотермоинжиниринг»занимается внедрением энергосберега-ющих технологий в различных отраслях экономики. Наше предприятие решает задачи по снижению энергопотребления и использованию вторичных и возобновляемых источников тепловой энергии, тем самым минимизируя Ваши затраты на отопление , горячее водоснабжение и кондиционирование. Наш коллектив - это команда, работающая более 10 лет в климатическом бизнесе и состоящая из специалистов с опытом работы в отраслях отопления, вентиляции и водоснабжения, которых объединяет идея экологии и энергосбе-режения. Мы предлагаем полный комплекс работ по энергосбережению: Проведение экспресс-анализа теплоэнергетического состояния предприятия с целью выявления возможности и экономической целесообразности внедрения энергосберегающих технологий; Проектирование систем отопления, вентиляции, кондиционирования, горячего водоснабжения с применением утилизации тепла от возможных источников; Поставку, монтаж, пуско-наладочные работы, гарантийное и сервисное обслуживание установленного оборудования; Разработка проектов «пассивный дом». тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua

3. Экологические технологии В основе наших проектов лежат различные экологически чистые и энергосберегающие технологии отопления, вентиляции, кондиционирования и горячего водоснабжения. На сегодняшний день основными технологиями, которые мы предлагаем , являются: 2. Водяные потолочные панели лучистого отопления 1. Тепловые насосы

4. Самая эффективные технология распределения тепла в помещениях осуществляется с использованием инфракрасных излучателей. Использование водяных потолочных панелей , как источника лучевого отопления – единственное энергоэффективное, экологичное и энергосберегающее решение при распределении тепла, подходящее под любой имеющийся источник – энергоноситель, с возможностью его экономии до 60% (!) Компания ООО «ЭкотермоИнжиниринг» является инжиниринговым партнером в Украине известных производителей водяных потолочных систем лучевого отопления Водяные потолочные панели лучистого отопления тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua

5. Инфракрасное излучение Инфракрасное излучение - это разновидность электромагнитного излучения, занимающего в спектре электромагнитных волн диапазон от 0,74 до 340 мкм. Самым мощным естественным источником инфракрасного излучения является СОЛНЦЕ. В инфракрасном спектре диапазон от 0,74 до 15 мкм считается коротковолновым, от 15 до 100 мкм - средневолновым, а от 100 до 340 – длинноволновым. Однако, Солнце является не единственным естественным источником лучистого тепла. Любое тело, нагретое до определенной температуры, излучает тепловую энергию в инфракрасном диапазоне спектра электромагнитных волн и может передавать эту энергию посредством лучистого теплообмена другим телам. тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua 50% лучисто й энергии Солнца находится в инфракрасном диапазоне спектра Разположение ИК-излучения в электромагнитном спектре Немного теории………

6. Инфракрасное отопление и обогрев Поток ИК излучения, поглощаясь поверхностями, создает тепловой эффект без повышения температуры окружающего воздуха. тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua Современные технологии позволяет нам приблизится к естественным источникам энергии при использовании которых решаются несколько основных задач: сокращение затрат на энергоресурсы при целевом решении вопросов отопления, обогрева, экологической чистоты, но и вместе с тем и получение биологического эффекта. Наряду с общепринятыми системами конвективного обогрева, предлагают несколько видов лучистого отопления для различных помещений. Конвективный радиатор В зависимости от энергоносителя, основными системами инфракрасного отопления являются: Водяные, Газовые, Электрические Системы инфракрасного обогрева и отопления

7. Инфракрасное отопление и обогрев тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua Общие преимущества инфракрасного отопления: Значительная, по сравнению с традиционными («конвективными» - нагревающими первоначально воздух) системами, экономия энергоносителей; Быстрый прогрев помещения (мгновенный нагрев); Возможность дифференцированного прогрева локальных зон; К омфортная температура окружающего воздуха (ниже, чем температура прогреваемых объектов; Отсутствие активного перемещения воздушных масс и связанное с этим отсутствие сквозняков и перемещение пыли; Направленная передача тепла; Отсутствие необходимости в постоянно обслуживаю- щем персонале; Минимальные потери тепла; Быстрый монтаж.

8. Быстрый прогрев помещения; Направленная передача тепла; Возможность дифференцированного прогрева локальных зон; Комфортная температура окружающего воздуха; отсутствие эффекта осушения; Пожаробезопасность; Отсутствие электромагнитного излучения; Отсутствие активного перемещения воздушных масс и, связанное с этим, отсутствие сквозняков и перемещения пыли; Экономия пространства (потолочный монтаж); Отсутствие необходимости в постоянном обслуживающем персонале; Очень длительный срок службы; Возможность работы системы не только на обогрев, но и на кондиционирование ; Специальные декорированные исполнения, дополнительные функции освещения и шумопоглощения; Возможность применения совместно с тепловыми насосами для достижения максимального эффекта экологии и энергосбережения. Инфракрасное отопление и обогрев Основные преимущества ВОДЯНОГО лучистого отопления: тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua

9. Сравнение инфракрасного отопления с традиционным конвективным При традиционном конвективном отоплении (Рис. слева) температура воздуха поддерживается на уровне +21°С. При этом, так как весь теплый воздух поднимается вверх и находится под потолком, температура пола составляет +15°С, а температура воздуха в верхней части помещения до +40°С. Это создает человеку некомфортные условия и сквозняки по полу. При данной системе отопления, ощущаемая температура в зоне нахождения людей равна +18°С. При отоплении потолочными излучающими панелями (Рис. справа), допустимая температура воздуха согласно СНиП 2 . 04 . 05 - 91 У* составляет +16°С (а в некоторых случаях +13°С), а ощущаемая человеком температура такая же, как и при традиционном отоплении, и равна +18°С. Затраты энергии при этом на 40-60% меньше , чем при традиционном отоплении. тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua

10. Сравнение лучистого отопления с традиционным конвективным тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua При использовании водяных панелей инфракрасного отопления 85% тепловой энергии передается лучистым способом

11. Сравнение лучистого отопления с традиционным конвективным и скорость нагрева тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua 10 минут 20 минут 40 минут

12. Складские помещения Примеры применения При применении панелей лучистого отопления в складских комплексах достигается повышенная эффективность в снижении затрат на энергоносители за счет возможности прогрева только локальных зон (где потребуется: работают люди, техника, необходимый температурный режим для товара) Присутствует режим повышенной пожарной безопасности. Отсутствуют экономические потери на прогрев всего воздуха по высоте помещения. До минимума сведена запыляемость, что обуславливает эффективное применение панелей в помещениях с высокими санитарно-гигиеническими требованиями Высокие и очень высокие потолки…

13. Складские помещения Примеры применения Система водяного лучистого отопления может быть использована при реконструкции существующей отопительной системы, причем источник тепла заменять не требуется, а необходимая температура теплоносителя будет снижена. Но, главная эффективность ИК панели – в правильной раздаче тепла. Высокие и очень высокие потолки…

14. Складские помещения Примеры применения Чем выше потолки Ваших помещений – тем больше Вы сможите сэкономить на обогреве: От 40 до 60% Высокие и очень высокие потолки…

15. Производственные помещения Примеры применения Высокие и очень высокие потолки…

16. Производственные помещения Примеры применения Высокие и очень высокие потолки…

17. Примеры применения Технические помещения Высокие и очень высокие потолки…

18. Примеры применения Магазины, супермаркеты, автосалоны, экспо-залы Высокие и очень высокие потолки…

19. Примеры применения Спортивные залы, арены, бассейны

20. Аэропорты, вокзалы, рынки тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua Примеры применения

21. Примеры применения Офисные и другие помещения Панели ИК отопления могут иметь также различные декоративные исполнения и иметь дополнительные функции, позволяющие их использовать в офисных помещениях: эффекты шумопоглощения, различные цветовые решения, возможность встраивания осветителей и вентиляции, интеграция в систему подвесного потолка Специальные решения для помещений средней и стандартной жилищной высоты…

22. Примеры применения Офисные и другие помещения Специальные решения для помещений средней и стандартной жилищной высоты…

23. Примеры применения Офисные и другие помещения Специальные решения для помещений средней и стандартной жилищной высоты…

24. Примеры применения Офисные и другие помещения Специальные решения для помещений средней и стандартной жилищной высоты…

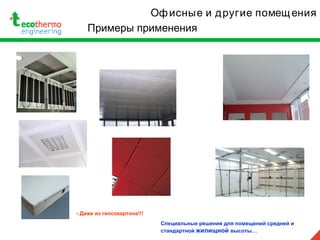

25. Специальные решения для помещений средней и стандартной жилищной высоты… - Даже из гипсокартона!!! Примеры применения Офисные и другие помещения

26. Примеры применения Зоопарки, оранжереи, животноводческие комплексы Преимущества инфракрасных водяных лучевых панелей для биологического производства состоят в: Снижении затрат на отопление и обогрев помещений и животных с возможностью работы системы в обратном порядке: на снятие избыточного тепла; Уменьшении доли вредных выбросов в окружающую среду; Явлении «резонансного поглощения», при котором развитие животных получает стимулирующий фактор. Потолочная отопительная система в птичнике по выращиванию бройлеров РЕКОНСТРУКЦИЯ (!)

27. Офисные и другие помещения Технические новинки панелей лучистого отопления/кондиционирования… 6 25 x 6 25 mm 600 x 3000 mm 600 x 2400 mm 600 x 1800 mm 600 x 1200 mm 600 x 600 mm 625 x 3125 mm 625 x 2500 mm 625 x 1875 mm 625 x 1250 mm

28. Повышение эффективности тел./факс: 8 ( 057 ) 700 19 81 www.ecothermo.com.ua Система лучистых панелей с парогенератором : Стандартные температуры теплоносителя – до 120 ° С Специальные решения, выдерживающие давление до 16 Бар с возможностью увеличения температуры теплоносителя до 180 ° С , что приводит к увеличению мощности излучения и теплоотдачи Система лучистых панелей с источником тепла – тепловым насосом : При данной схеме, затраты на отопление могут быть снижены в несколько раз по сравнению с традиционными газовыми и электрическими системами отопления в связи с экономией энергоносителей при работе сразу 2-х составляющих : Теплового насоса – источника тепла Панелей лучистого отопления – системы раздачи тепла

29. Спасибо за внимание! С вопросами о партнерств е обращаться: Адрес: 61002 , Украина, Харьков, ул. Мироносицкая, 72 Тел/факс : +38 (057) 700-19-81 web : http://www.ecothermo.com.ua E-mail : [email_address] Контактное лицо: Борис Николаевич Краснощек
