1. MICROSOFT VISIO İLE UML DİYAGRAMLARI
EMİNE ÇİFTÇİ

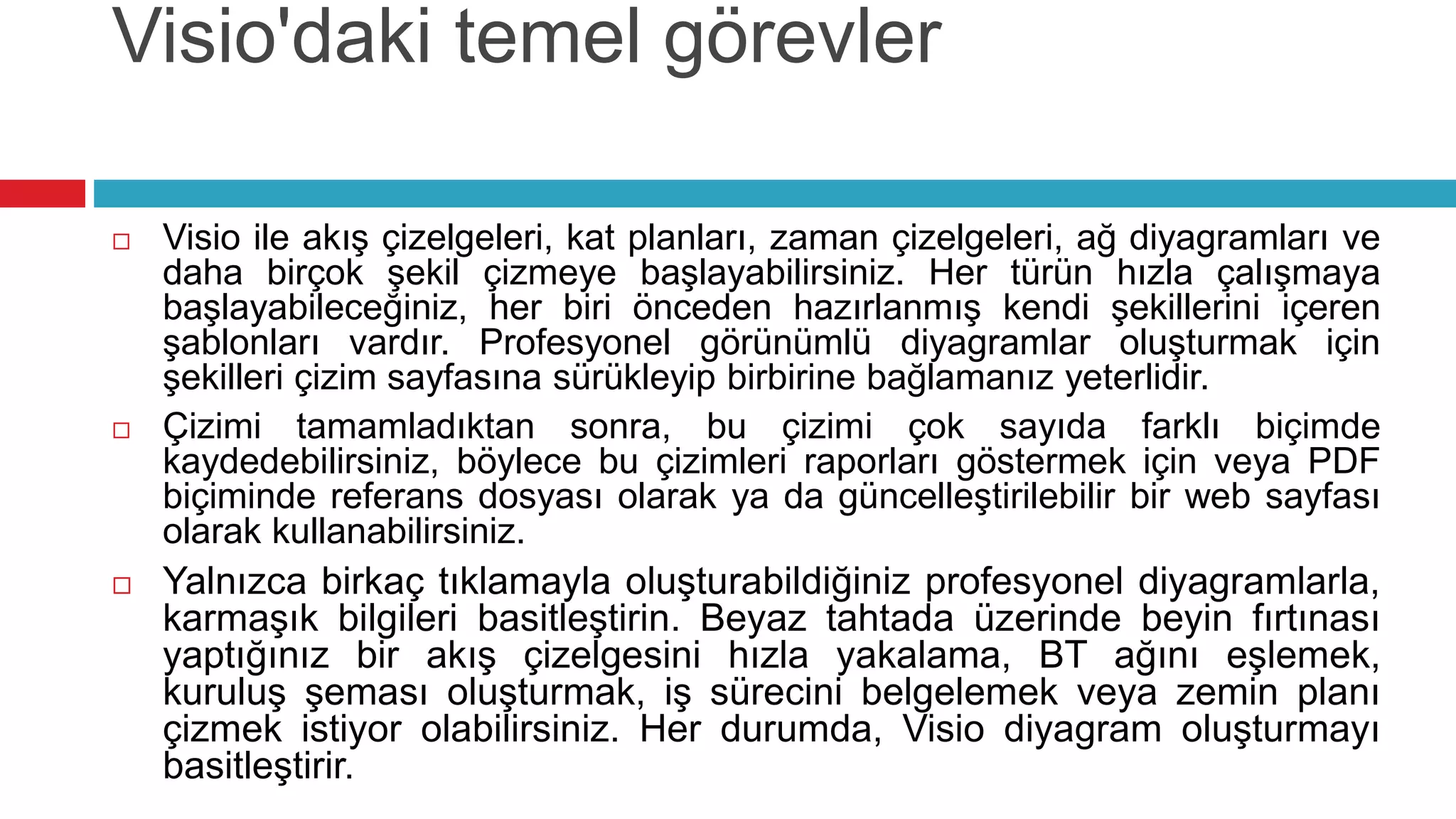

2. Visio'daki temel görevler
 Visio ile akış çizelgeleri, kat planları, zaman çizelgeleri, ağ diyagramları ve
daha birçok şekil çizmeye başlayabilirsiniz. Her türün hızla çalışmaya
başlayabileceğiniz, her biri önceden hazırlanmış kendi şekillerini içeren
şablonları vardır. Profesyonel görünümlü diyagramlar oluşturmak için
şekilleri çizim sayfasına sürükleyip birbirine bağlamanız yeterlidir.
 Çizimi tamamladıktan sonra, bu çizimi çok sayıda farklı biçimde
kaydedebilirsiniz, böylece bu çizimleri raporları göstermek için veya PDF
biçiminde referans dosyası olarak ya da güncelleştirilebilir bir web sayfası
olarak kullanabilirsiniz.
 Yalnızca birkaç tıklamayla oluşturabildiğiniz profesyonel diyagramlarla,
karmaşık bilgileri basitleştirin. Beyaz tahtada üzerinde beyin fırtınası
yaptığınız bir akış çizelgesini hızla yakalama, BT ağını eşlemek,
kuruluş şeması oluşturmak, iş sürecini belgelemek veya zemin planı
çizmek istiyor olabilirsiniz. Her durumda, Visio diyagram oluşturmayı
basitleştirir.

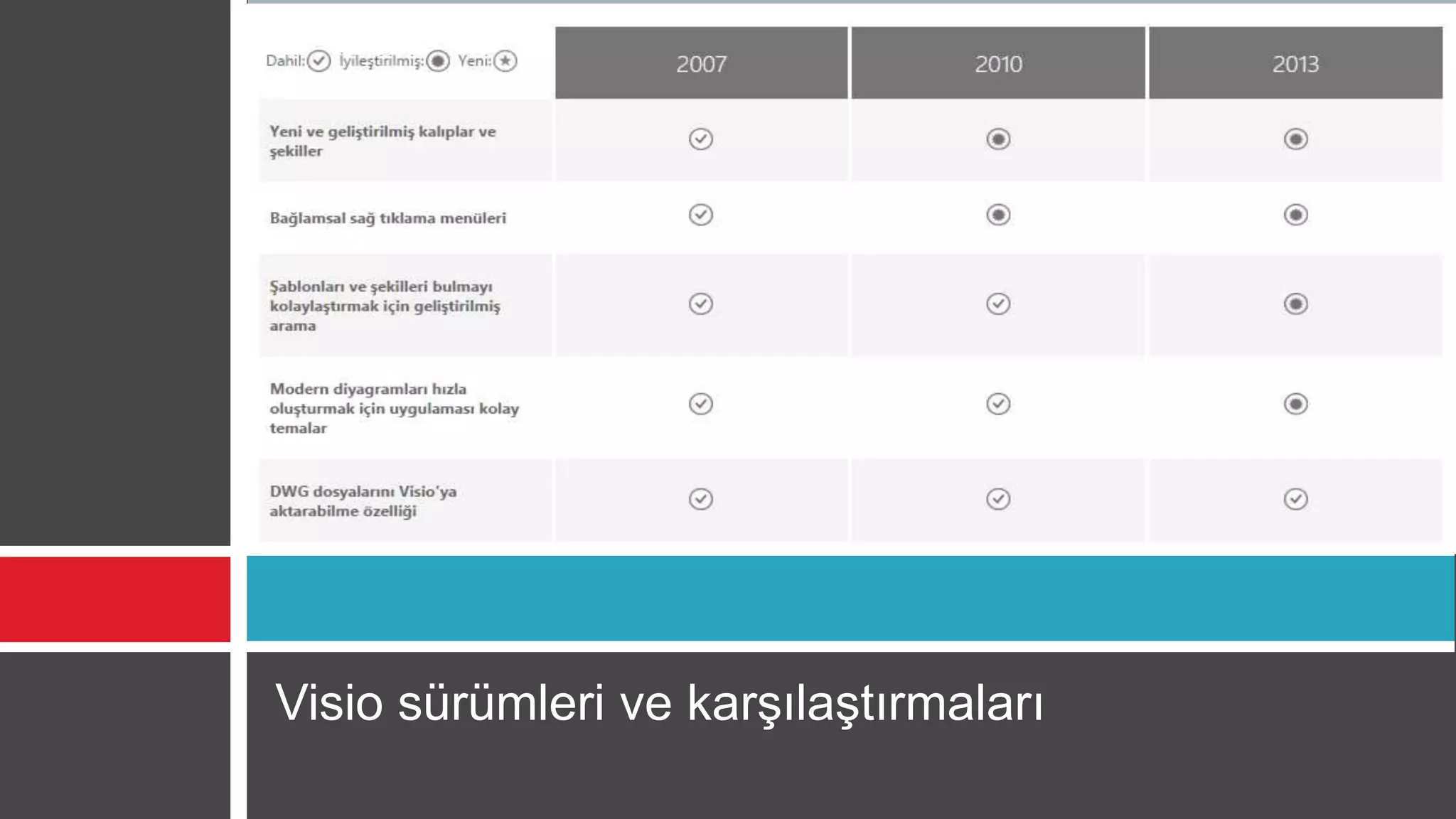

3. Visio sürümleri ve karşılaştırmaları

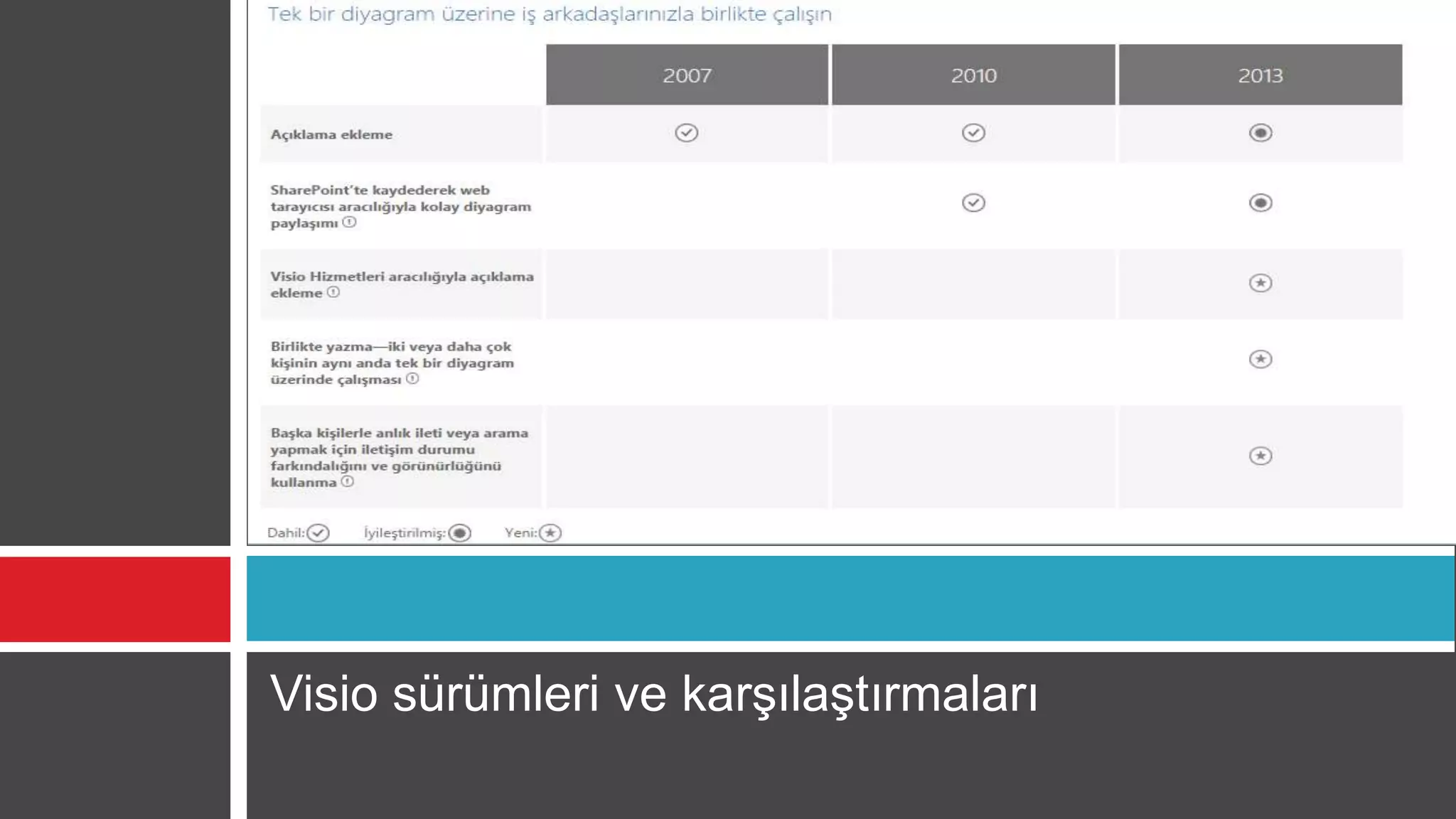

4. Visio sürümleri ve karşılaştırmaları

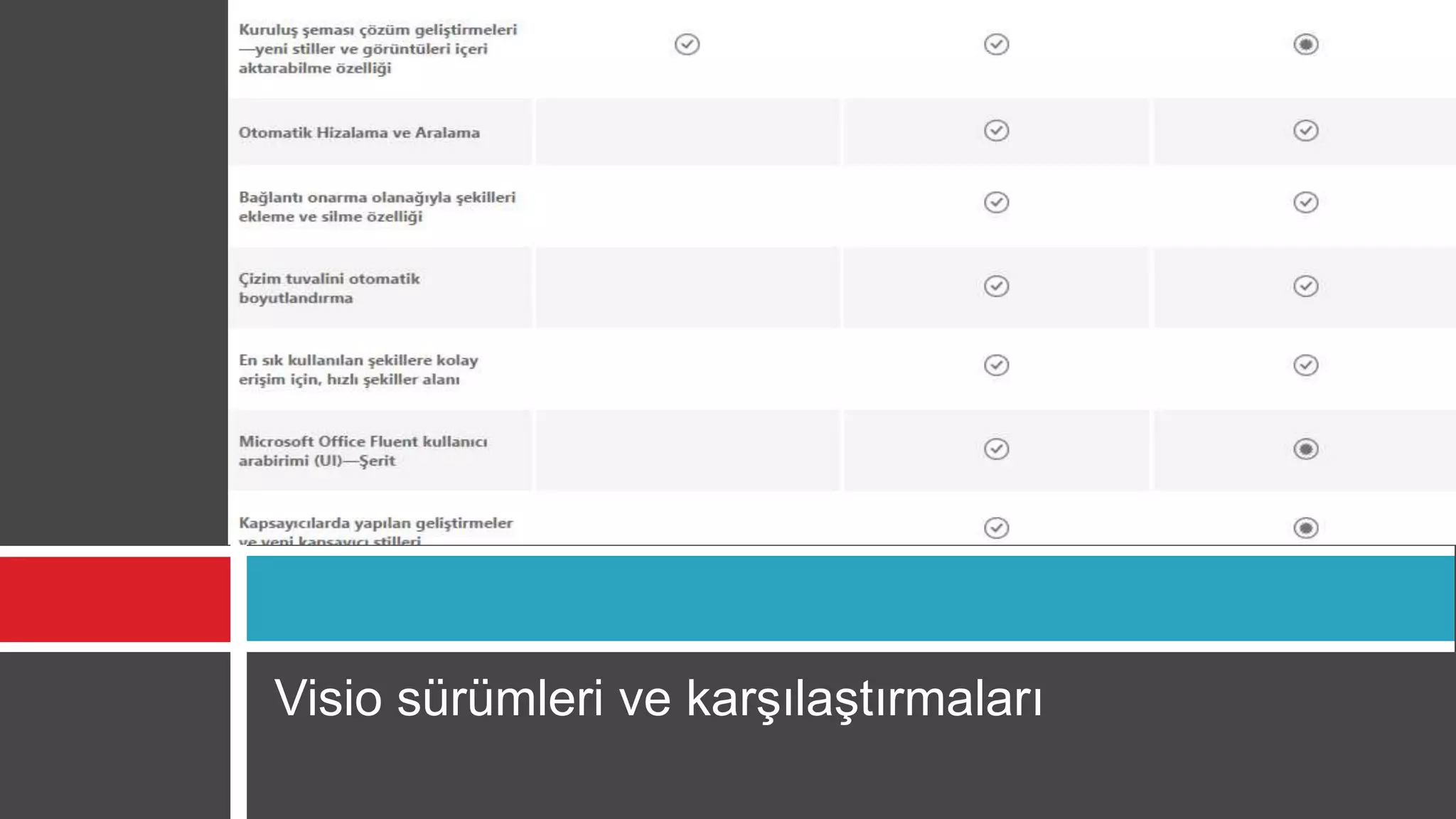

5. Visio sürümleri ve karşılaştırmaları

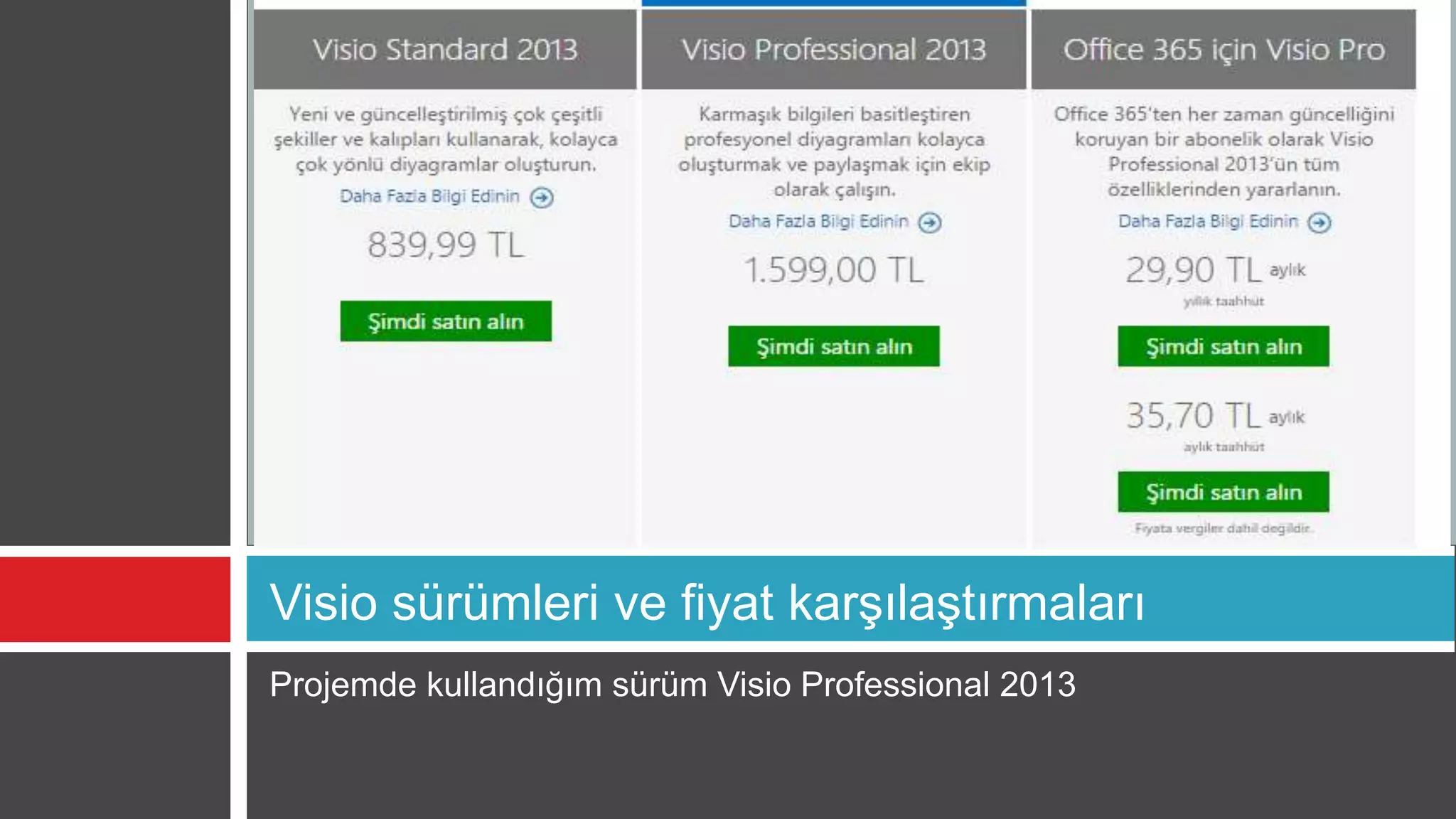

6. Visio sürümleri ve fiyat karşılaştırmaları
Projemde kullandığım sürüm Visio Professional 2013

7. Projemde Kullandığım Visio Professional 2013
Özellikleri

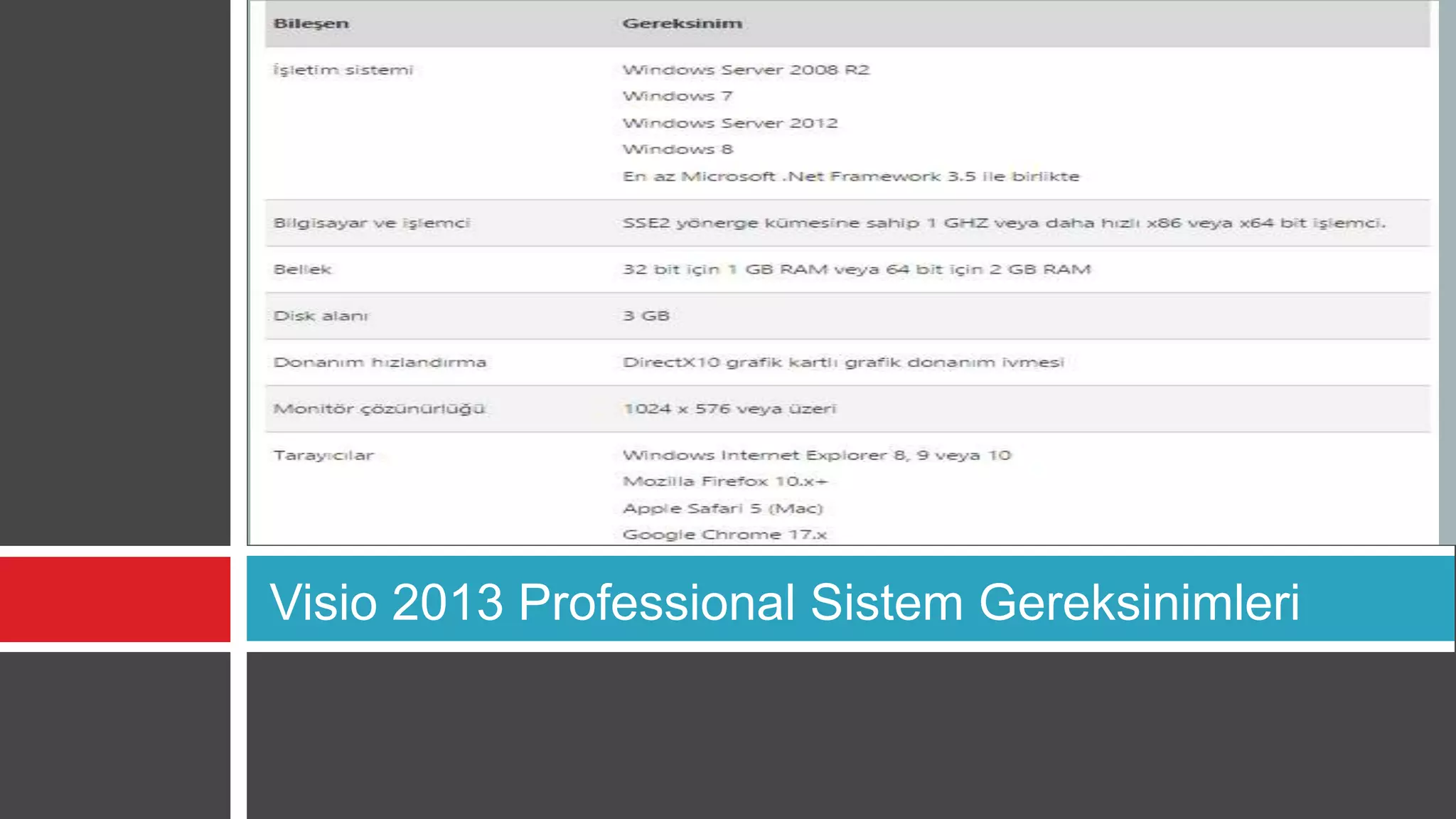

8. Visio 2013 Professional Sistem Gereksinimleri

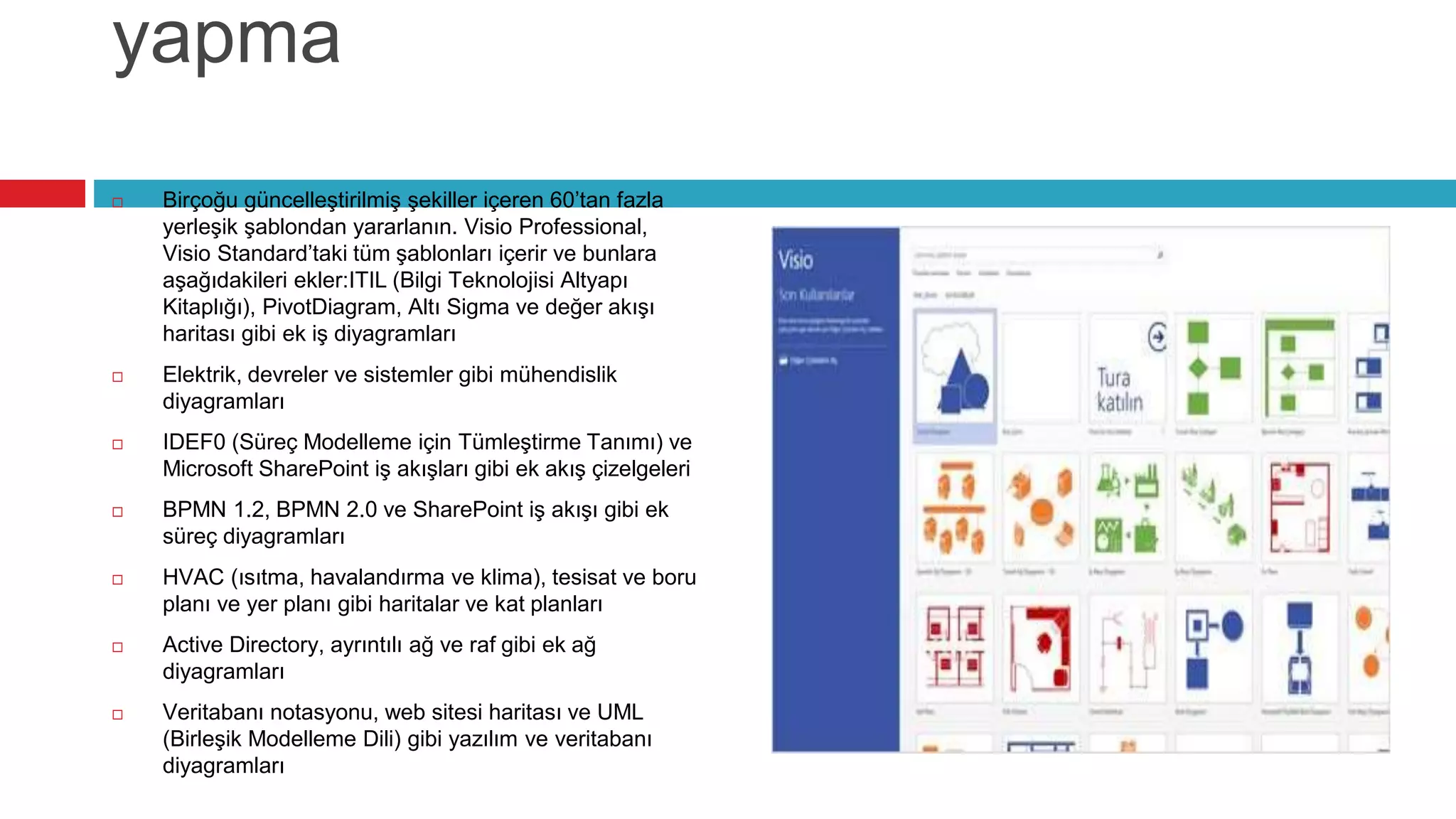

9. yapma
 Birçoğu güncelleştirilmiş şekiller içeren 60’tan fazla
yerleşik şablondan yararlanın. Visio Professional,
Visio Standard’taki tüm şablonları içerir ve bunlara
aşağıdakileri ekler:ITIL (Bilgi Teknolojisi Altyapı
Kitaplığı), PivotDiagram, Altı Sigma ve değer akışı
haritası gibi ek iş diyagramları
 Elektrik, devreler ve sistemler gibi mühendislik
diyagramları
 IDEF0 (Süreç Modelleme için Tümleştirme Tanımı) ve
Microsoft SharePoint iş akışları gibi ek akış çizelgeleri
 BPMN 1.2, BPMN 2.0 ve SharePoint iş akışı gibi ek
süreç diyagramları
 HVAC (ısıtma, havalandırma ve klima), tesisat ve boru
planı ve yer planı gibi haritalar ve kat planları
 Active Directory, ayrıntılı ağ ve raf gibi ek ağ
diyagramları
 Veritabanı notasyonu, web sitesi haritası ve UML
(Birleşik Modelleme Dili) gibi yazılım ve veritabanı
diyagramları

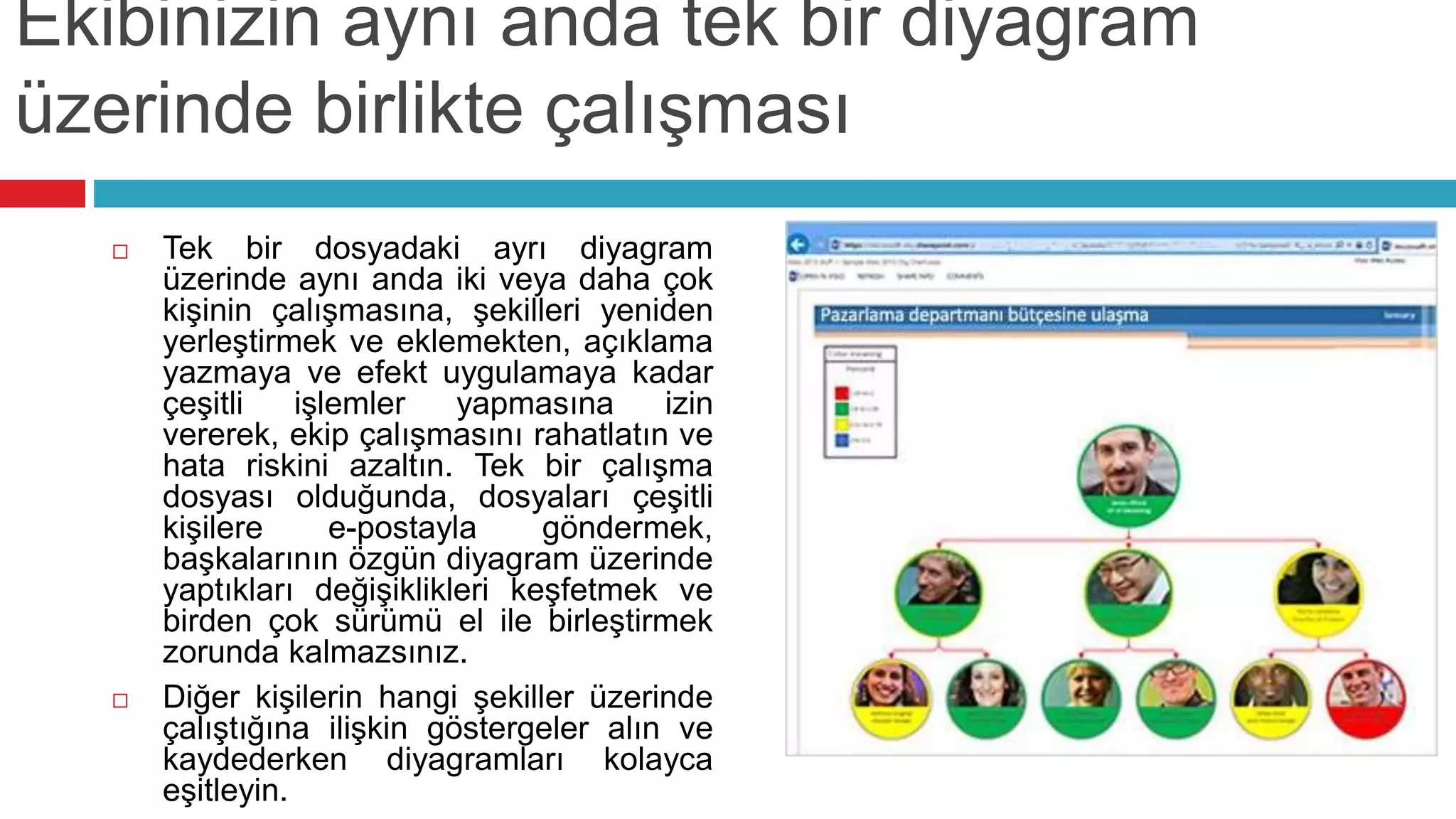

10. Ekibinizin aynı anda tek bir diyagram
üzerinde birlikte çalışması
 Tek bir dosyadaki ayrı diyagram
üzerinde aynı anda iki veya daha çok
kişinin çalışmasına, şekilleri yeniden
yerleştirmek ve eklemekten, açıklama
yazmaya ve efekt uygulamaya kadar
çeşitli işlemler yapmasına izin
vererek, ekip çalışmasını rahatlatın ve
hata riskini azaltın. Tek bir çalışma
dosyası olduğunda, dosyaları çeşitli
kişilere e-postayla göndermek,
başkalarının özgün diyagram üzerinde
yaptıkları değişiklikleri keşfetmek ve
birden çok sürümü el ile birleştirmek
zorunda kalmazsınız.
 Diğer kişilerin hangi şekiller üzerinde
çalıştığına ilişkin göstergeler alın ve
kaydederken diyagramları kolayca
eşitleyin.

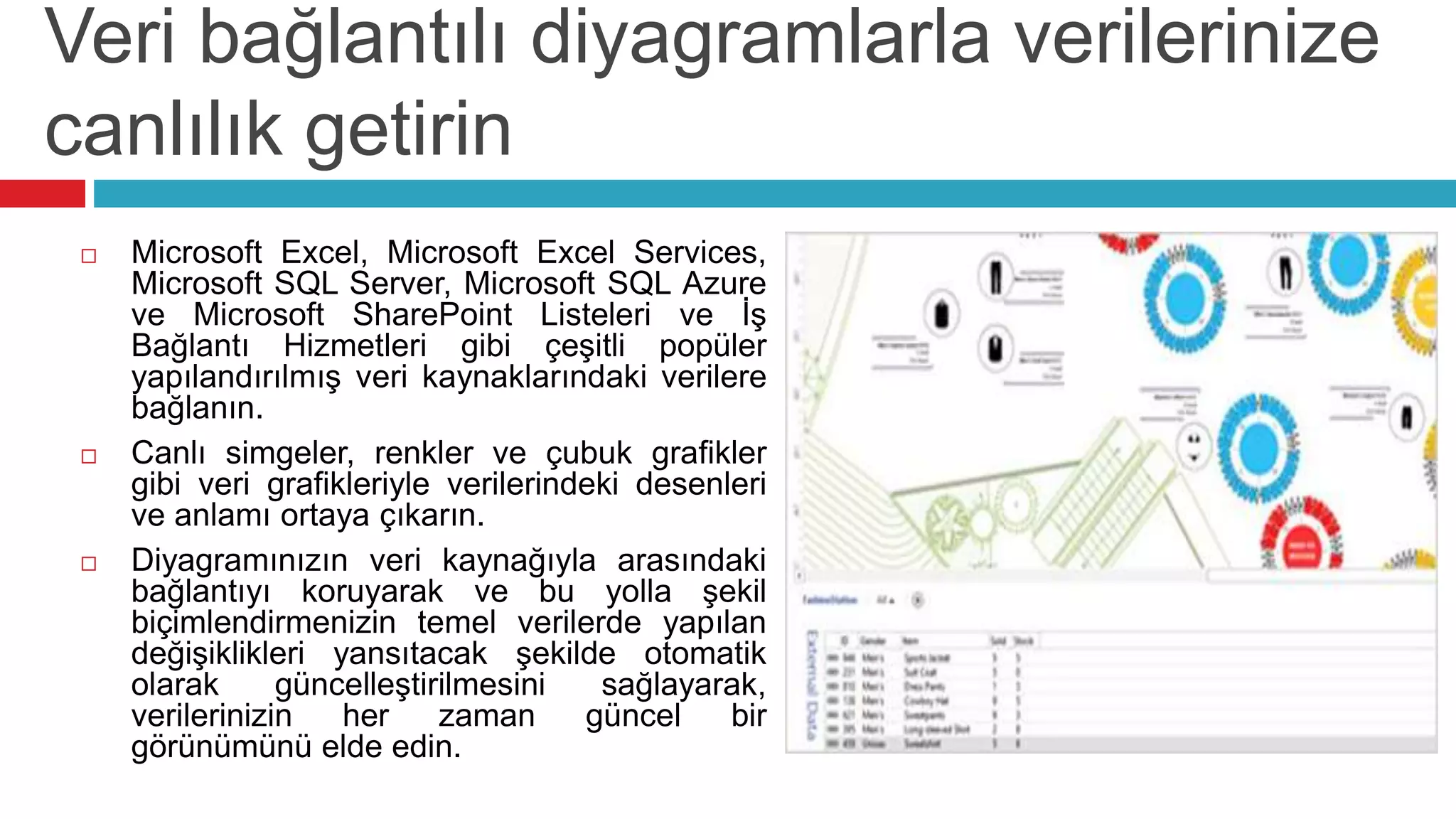

11. Veri bağlantılı diyagramlarla verilerinize
canlılık getirin
 Microsoft Excel, Microsoft Excel Services,
Microsoft SQL Server, Microsoft SQL Azure
ve Microsoft SharePoint Listeleri ve İş
Bağlantı Hizmetleri gibi çeşitli popüler
yapılandırılmış veri kaynaklarındaki verilere
bağlanın.
 Canlı simgeler, renkler ve çubuk grafikler
gibi veri grafikleriyle verilerindeki desenleri
ve anlamı ortaya çıkarın.
 Diyagramınızın veri kaynağıyla arasındaki
bağlantıyı koruyarak ve bu yolla şekil
biçimlendirmenizin temel verilerde yapılan
değişiklikleri yansıtacak şekilde otomatik
olarak güncelleştirilmesini sağlayarak,
verilerinizin her zaman güncel bir
görünümünü elde edin.

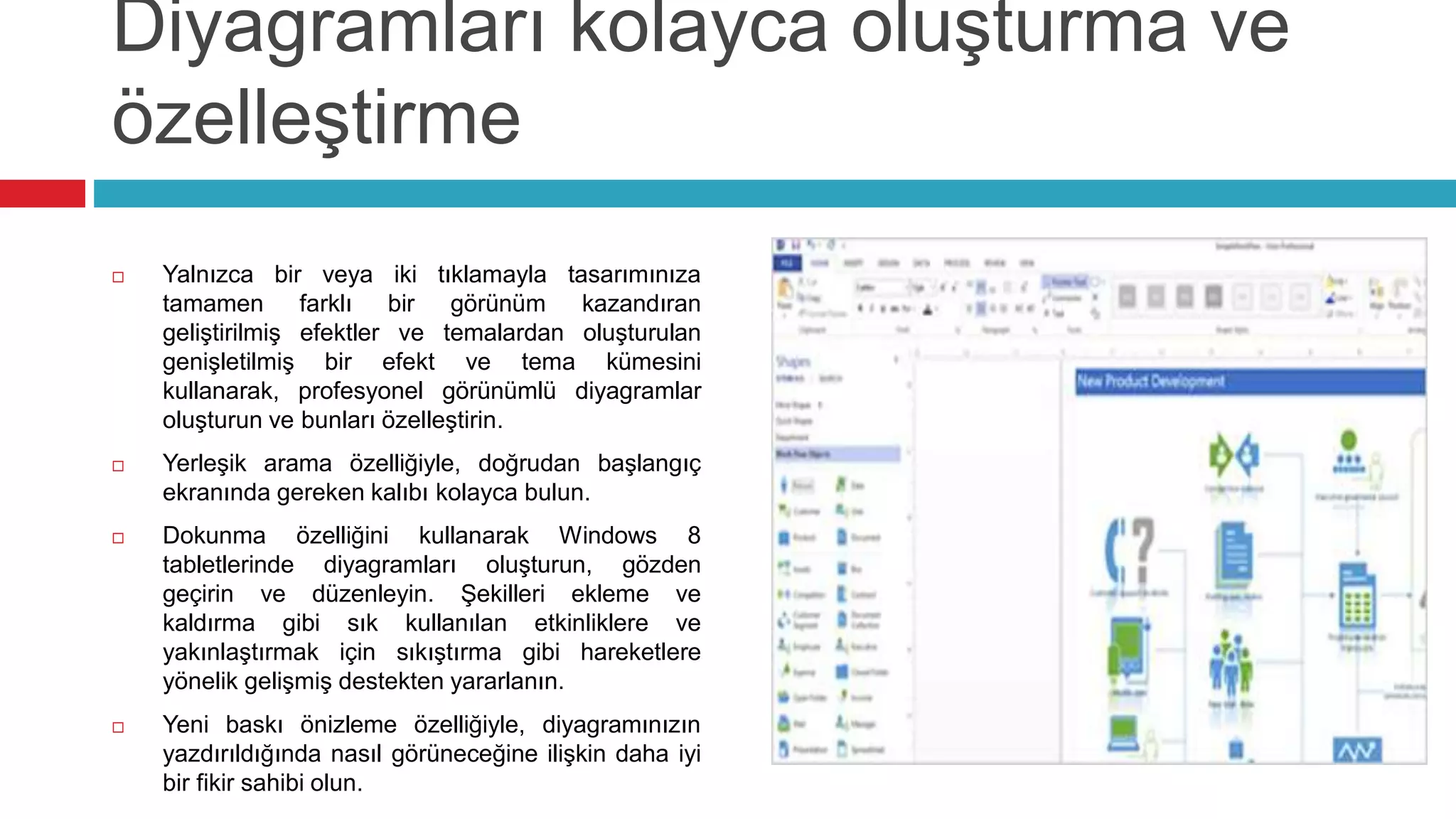

12. Diyagramları kolayca oluşturma ve
özelleştirme
 Yalnızca bir veya iki tıklamayla tasarımınıza
tamamen farklı bir görünüm kazandıran
geliştirilmiş efektler ve temalardan oluşturulan
genişletilmiş bir efekt ve tema kümesini
kullanarak, profesyonel görünümlü diyagramlar
oluşturun ve bunları özelleştirin.
 Yerleşik arama özelliğiyle, doğrudan başlangıç
ekranında gereken kalıbı kolayca bulun.
 Dokunma özelliğini kullanarak Windows 8
tabletlerinde diyagramları oluşturun, gözden
geçirin ve düzenleyin. Şekilleri ekleme ve
kaldırma gibi sık kullanılan etkinliklere ve
yakınlaştırmak için sıkıştırma gibi hareketlere
yönelik gelişmiş destekten yararlanın.
 Yeni baskı önizleme özelliğiyle, diyagramınızın
yazdırıldığında nasıl görüneceğine ilişkin daha iyi
bir fikir sahibi olun.

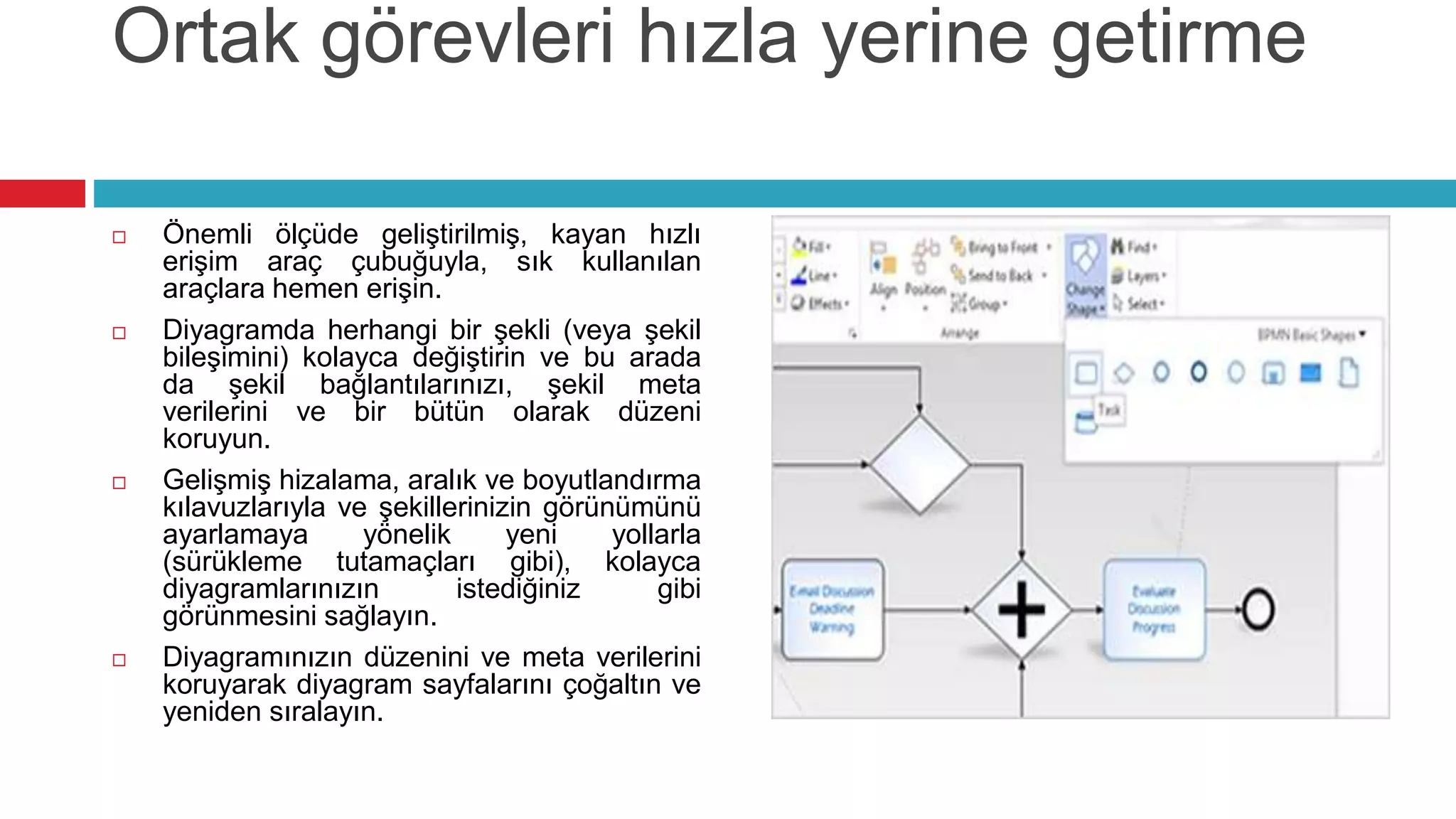

13. Ortak görevleri hızla yerine getirme
 Önemli ölçüde geliştirilmiş, kayan hızlı
erişim araç çubuğuyla, sık kullanılan
araçlara hemen erişin.
 Diyagramda herhangi bir şekli (veya şekil
bileşimini) kolayca değiştirin ve bu arada
da şekil bağlantılarınızı, şekil meta
verilerini ve bir bütün olarak düzeni
koruyun.
 Gelişmiş hizalama, aralık ve boyutlandırma
kılavuzlarıyla ve şekillerinizin görünümünü
ayarlamaya yönelik yeni yollarla
(sürükleme tutamaçları gibi), kolayca
diyagramlarınızın istediğiniz gibi
görünmesini sağlayın.
 Diyagramınızın düzenini ve meta verilerini
koruyarak diyagram sayfalarını çoğaltın ve
yeniden sıralayın.

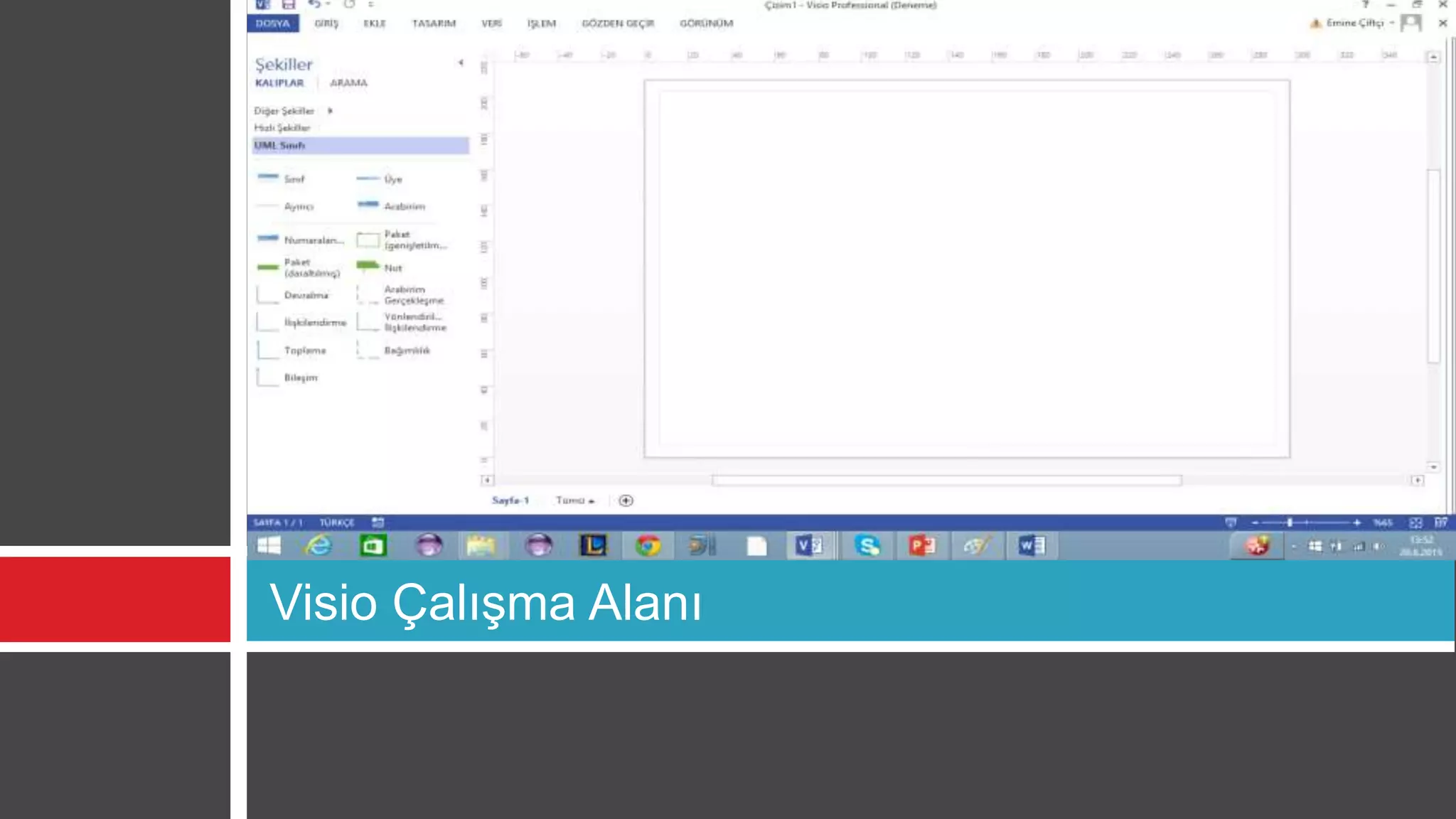

14. Visio Çalışma Alanı

15. Visio da UML Sıralı Diyagramı Oluşturma Aşamaları

16. Sıralı Diyagram Oluşturma
Aşamaları
 Visio yu çalıştırdıktan sonra
kategoriler kısmından yazılım ve veri
tabanını seçiyoruz.

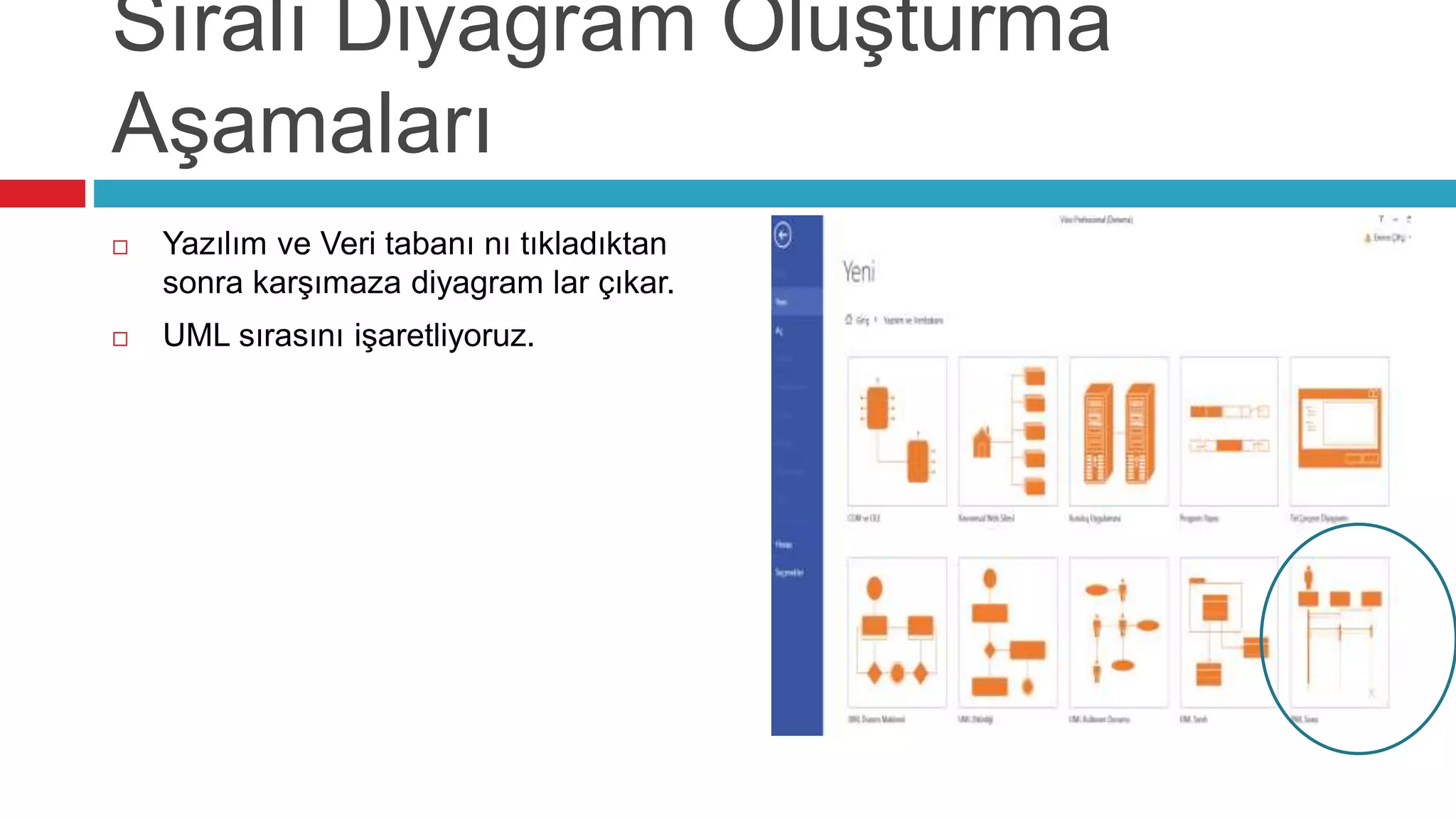

17. Sıralı Diyagram Oluşturma
Aşamaları
 Yazılım ve Veri tabanı nı tıkladıktan
sonra karşımaza diyagram lar çıkar.
 UML sırasını işaretliyoruz.

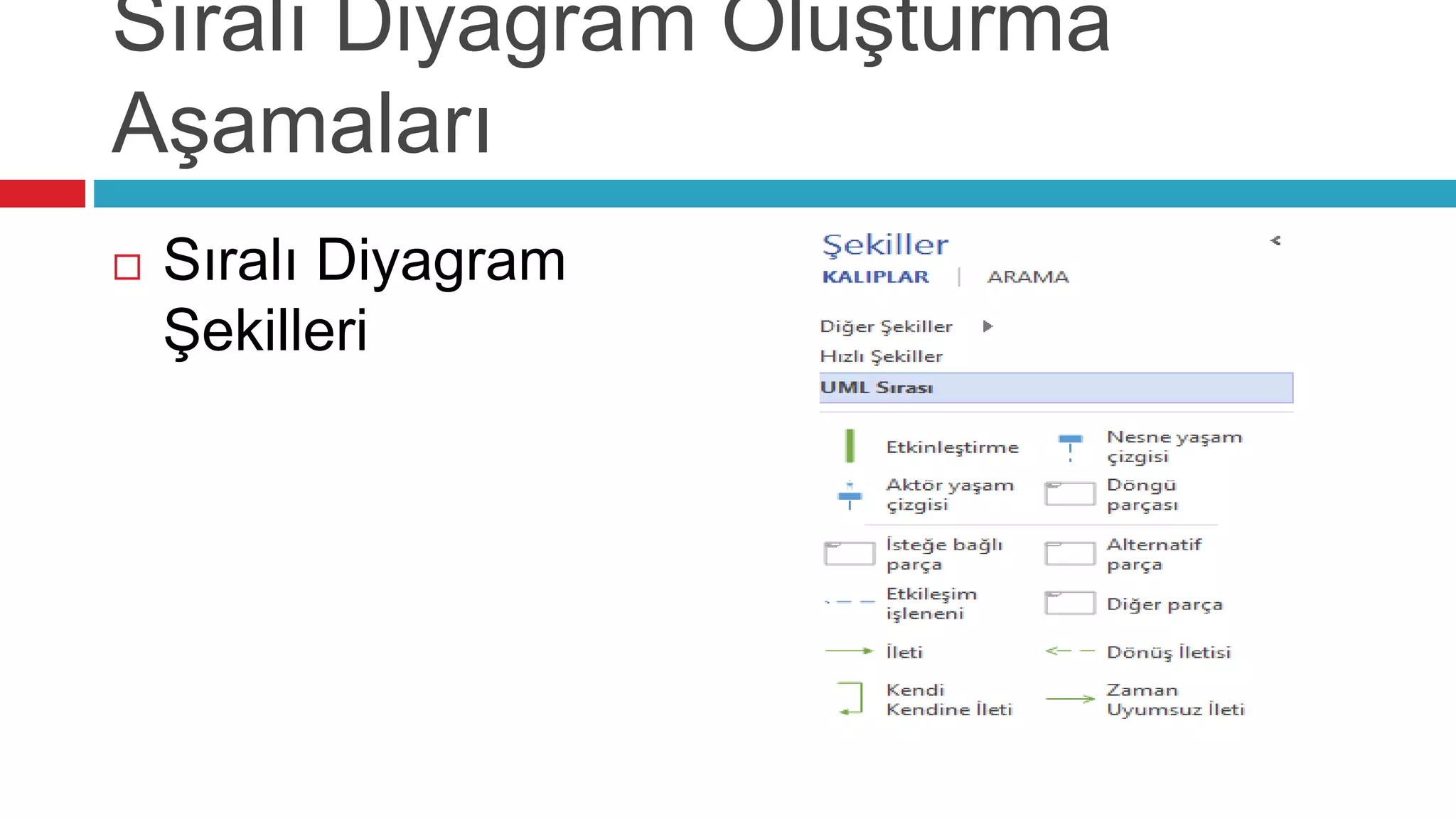

18. Sıralı Diyagram Oluşturma
Aşamaları
 Sıralı Diyagram
Şekilleri

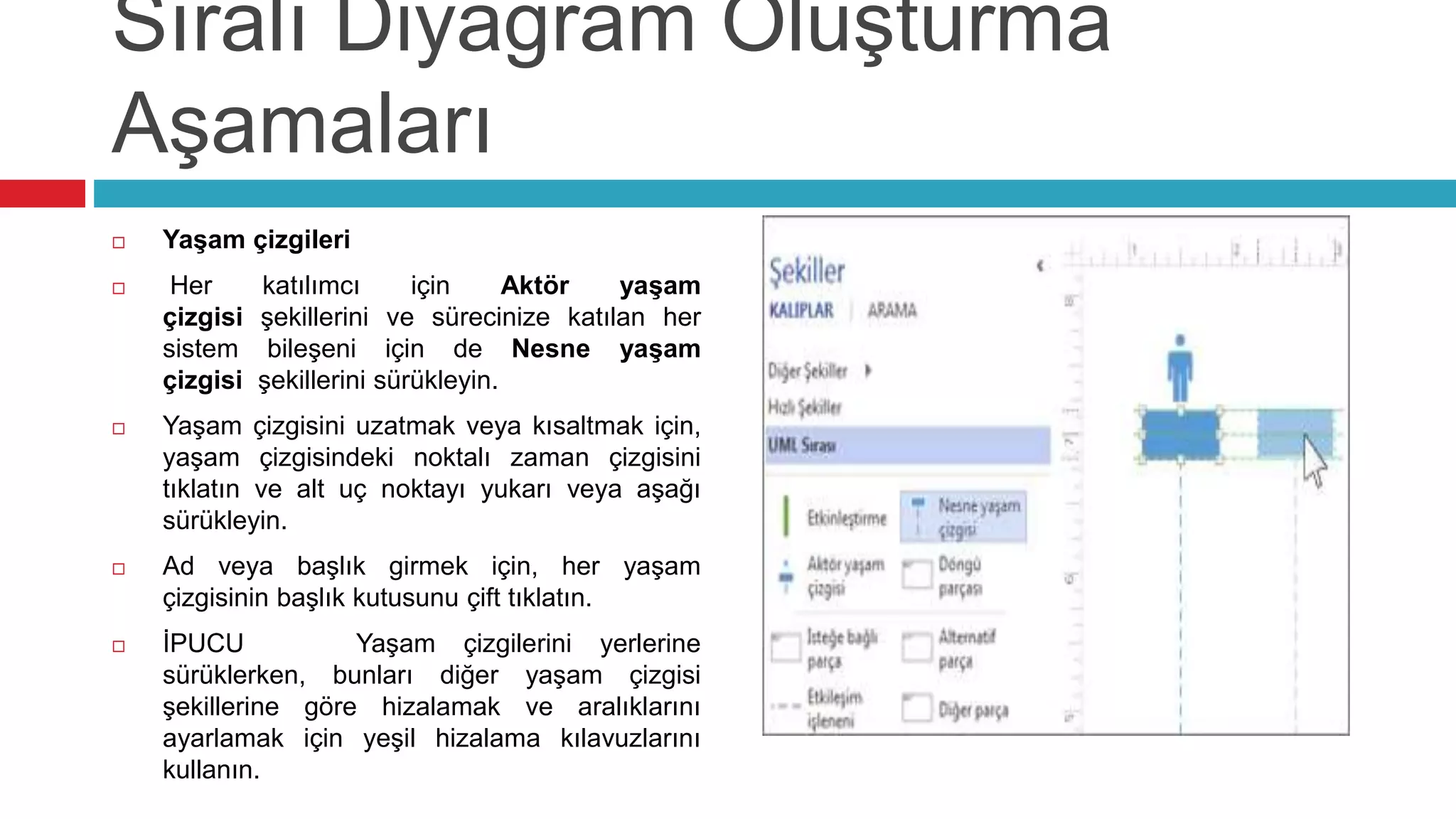

19. Sıralı Diyagram Oluşturma
Aşamaları
 Yaşam çizgileri
 Her katılımcı için Aktör yaşam
çizgisi şekillerini ve sürecinize katılan her
sistem bileşeni için de Nesne yaşam
çizgisi şekillerini sürükleyin.
 Yaşam çizgisini uzatmak veya kısaltmak için,
yaşam çizgisindeki noktalı zaman çizgisini
tıklatın ve alt uç noktayı yukarı veya aşağı
sürükleyin.
 Ad veya başlık girmek için, her yaşam
çizgisinin başlık kutusunu çift tıklatın.
 İPUCU Yaşam çizgilerini yerlerine
sürüklerken, bunları diğer yaşam çizgisi
şekillerine göre hizalamak ve aralıklarını
ayarlamak için yeşil hizalama kılavuzlarını
kullanın.

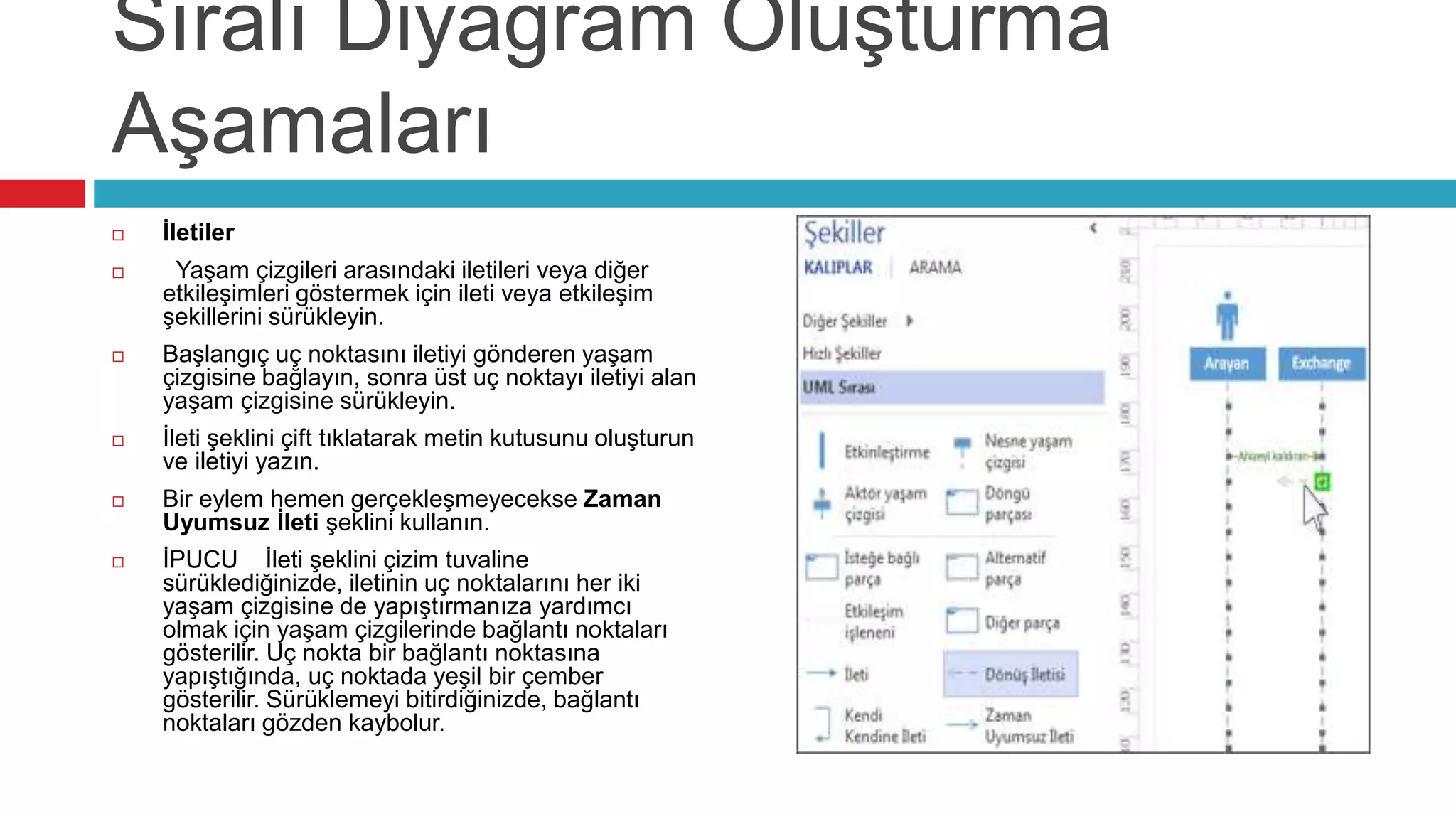

20. Sıralı Diyagram Oluşturma
Aşamaları
 İletiler
 Yaşam çizgileri arasındaki iletileri veya diğer
etkileşimleri göstermek için ileti veya etkileşim
şekillerini sürükleyin.
 Başlangıç uç noktasını iletiyi gönderen yaşam
çizgisine bağlayın, sonra üst uç noktayı iletiyi alan
yaşam çizgisine sürükleyin.
 İleti şeklini çift tıklatarak metin kutusunu oluşturun
ve iletiyi yazın.
 Bir eylem hemen gerçekleşmeyecekse Zaman
Uyumsuz İleti şeklini kullanın.
 İPUCU İleti şeklini çizim tuvaline
sürüklediğinizde, iletinin uç noktalarını her iki
yaşam çizgisine de yapıştırmanıza yardımcı
olmak için yaşam çizgilerinde bağlantı noktaları
gösterilir. Uç nokta bir bağlantı noktasına
yapıştığında, uç noktada yeşil bir çember
gösterilir. Sürüklemeyi bitirdiğinizde, bağlantı
noktaları gözden kaybolur.

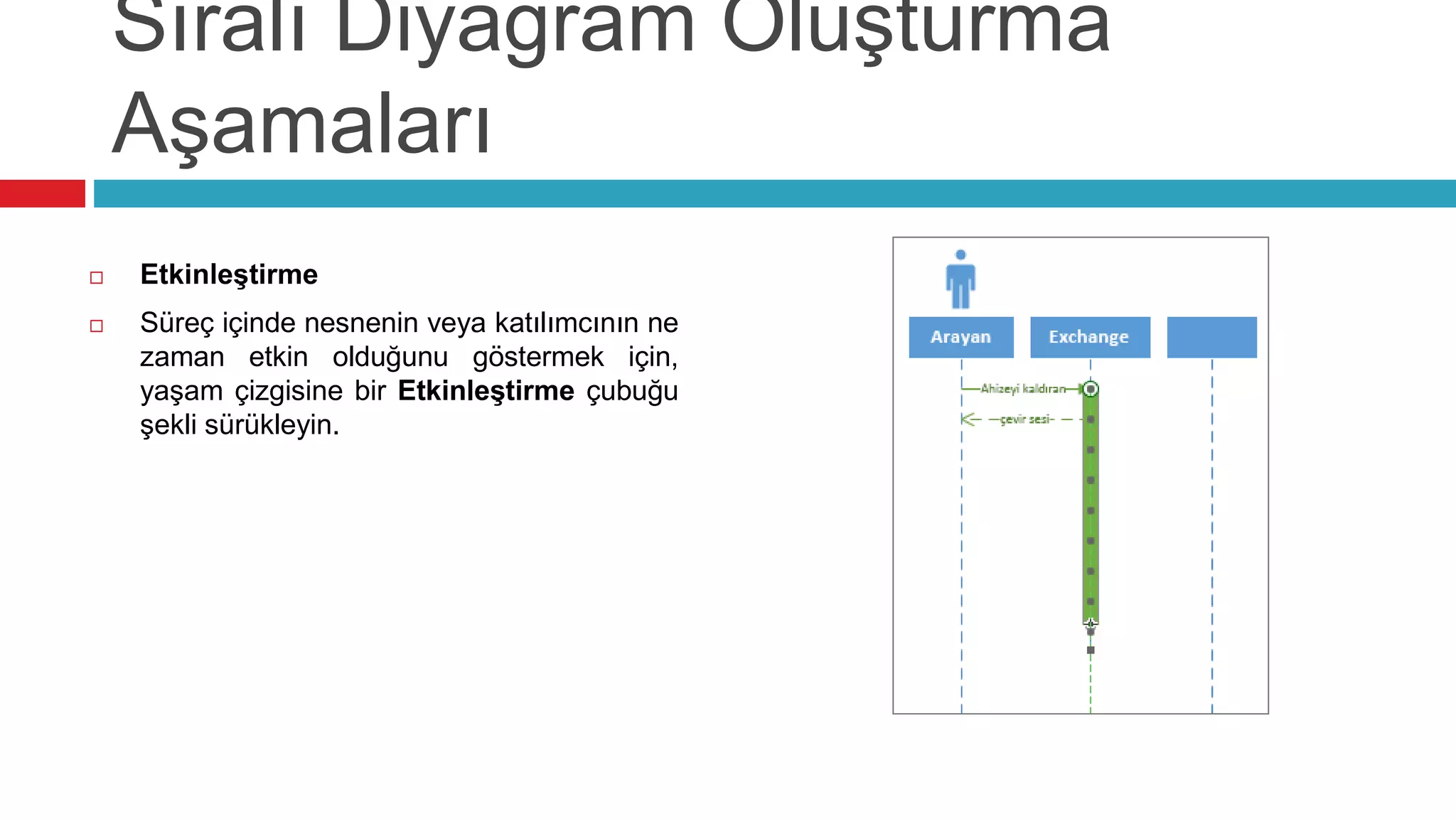

21. Sıralı Diyagram Oluşturma
Aşamaları
 Etkinleştirme
 Süreç içinde nesnenin veya katılımcının ne
zaman etkin olduğunu göstermek için,
yaşam çizgisine bir Etkinleştirme çubuğu
şekli sürükleyin.

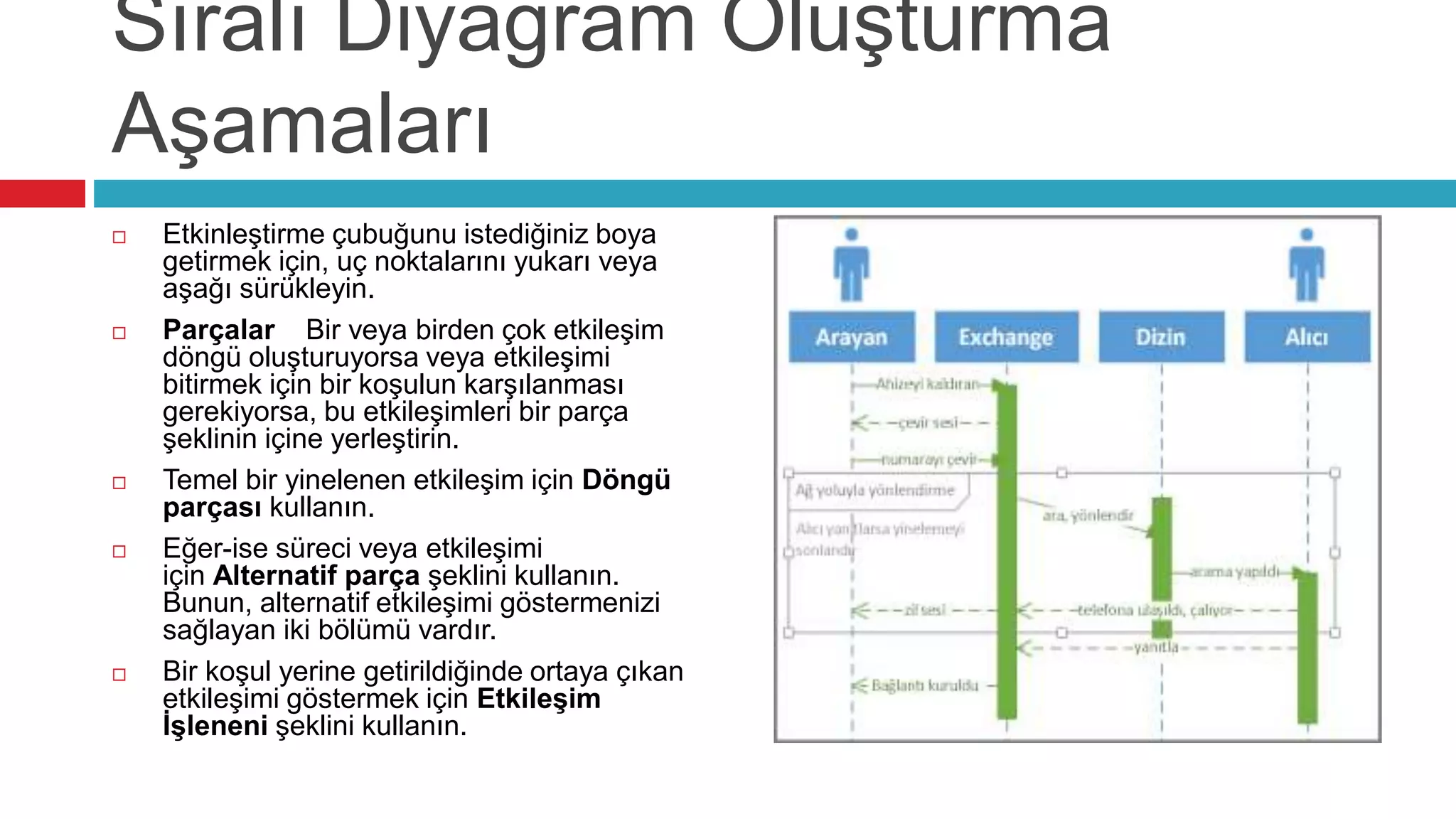

22. Sıralı Diyagram Oluşturma
Aşamaları
 Etkinleştirme çubuğunu istediğiniz boya
getirmek için, uç noktalarını yukarı veya
aşağı sürükleyin.
 Parçalar Bir veya birden çok etkileşim
döngü oluşturuyorsa veya etkileşimi
bitirmek için bir koşulun karşılanması
gerekiyorsa, bu etkileşimleri bir parça
şeklinin içine yerleştirin.
 Temel bir yinelenen etkileşim için Döngü
parçası kullanın.
 Eğer-ise süreci veya etkileşimi
için Alternatif parça şeklini kullanın.
Bunun, alternatif etkileşimi göstermenizi
sağlayan iki bölümü vardır.
 Bir koşul yerine getirildiğinde ortaya çıkan
etkileşimi göstermek için Etkileşim
İşleneni şeklini kullanın.

23. Visio da UML Sınıf Diyagramı Oluşturma Aşamaları

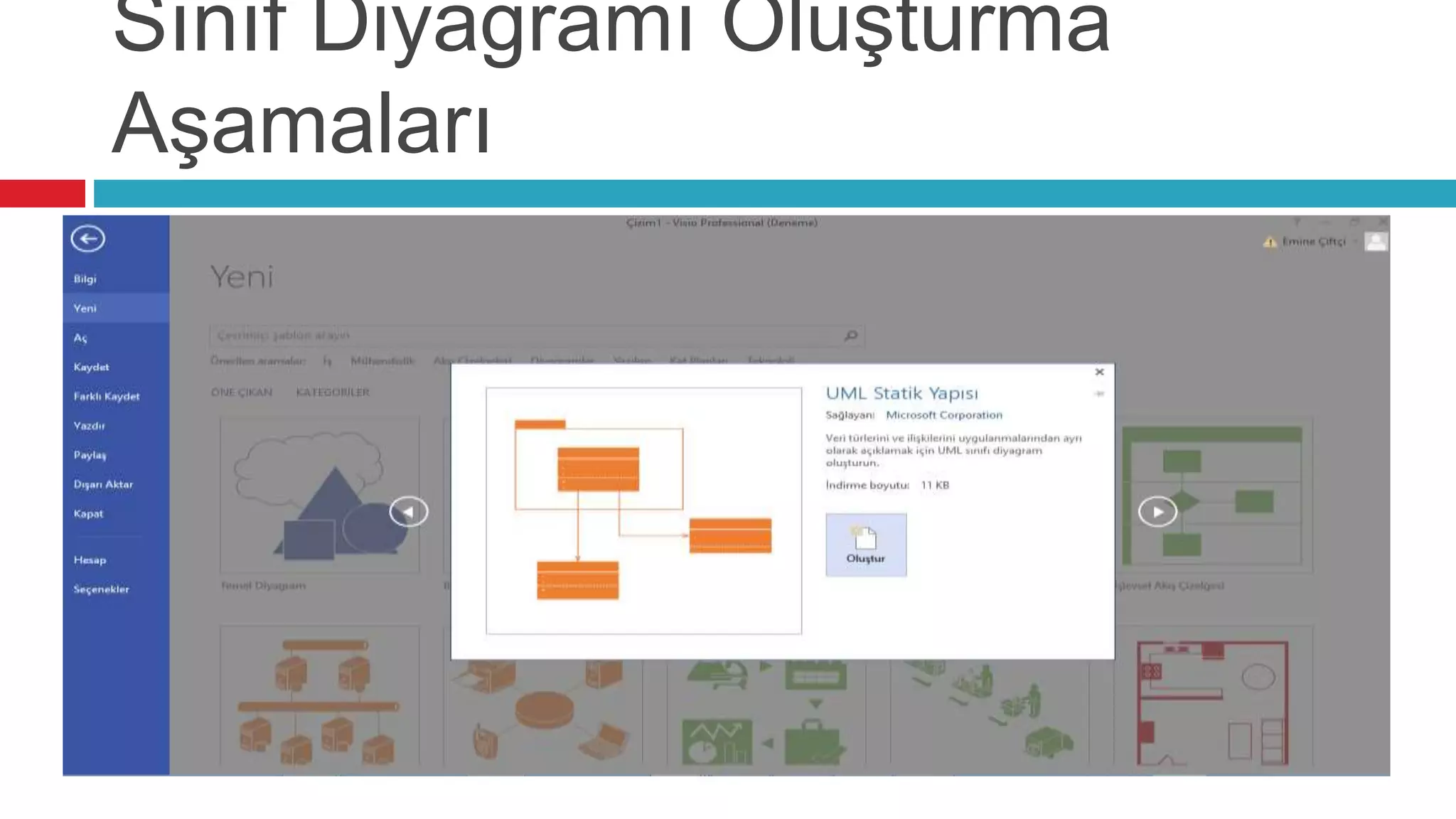

24. Sınıf Diyagramı Oluşturma
Aşamaları

25. Sınıf Diyagramı Oluşturma
Aşamaları
 Sınıfları sürükleyerek çalışma
alanına bırakabilirsiniz.
 ,,,,
 Sınıfın Üyeleri sol taraftaki menüden
eklenebilir.

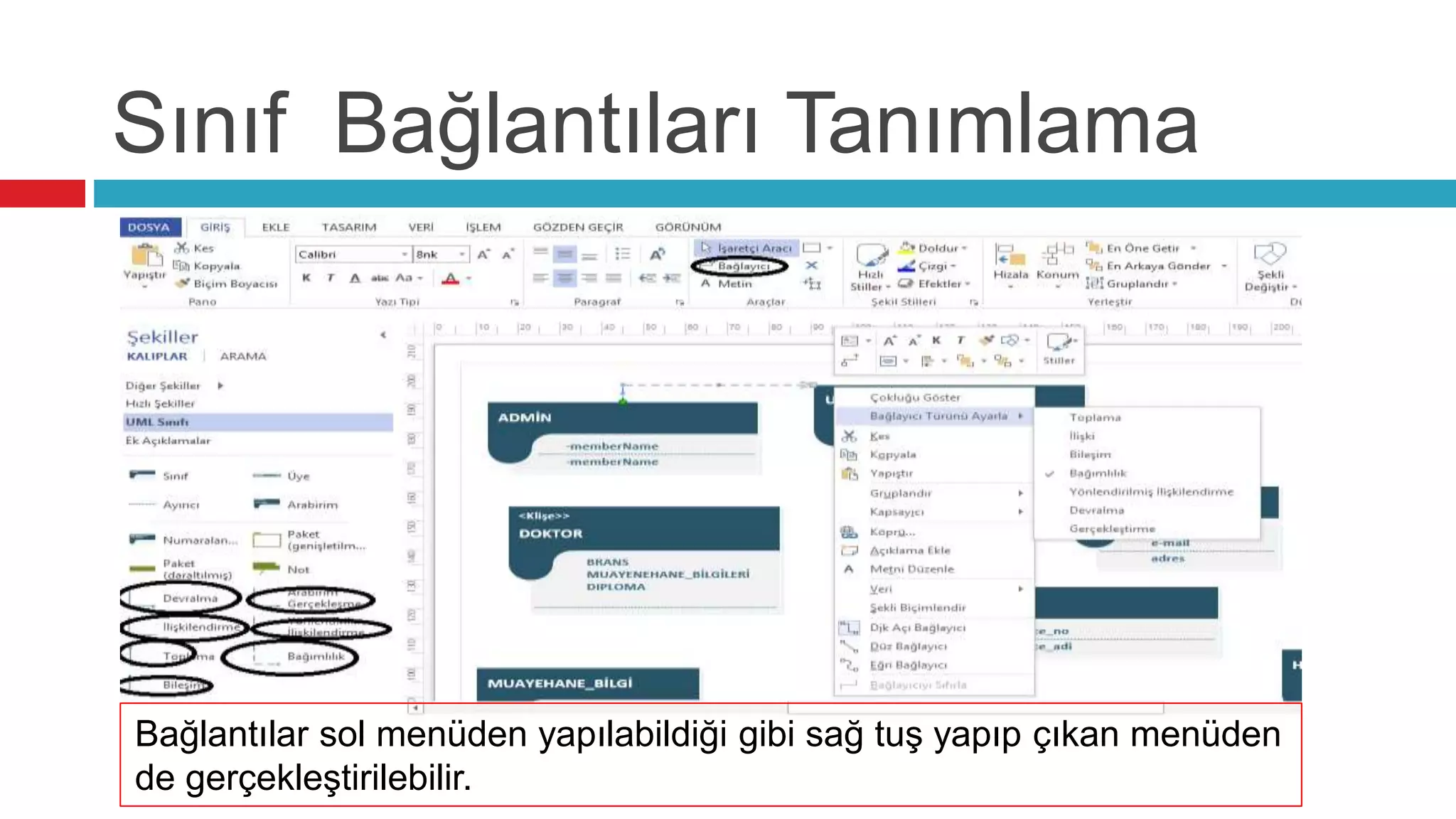

26. Sınıf Bağlantıları Tanımlama
Bağlantılar sol menüden yapılabildiği gibi sağ tuş yapıp çıkan menüden
de gerçekleştirilebilir.

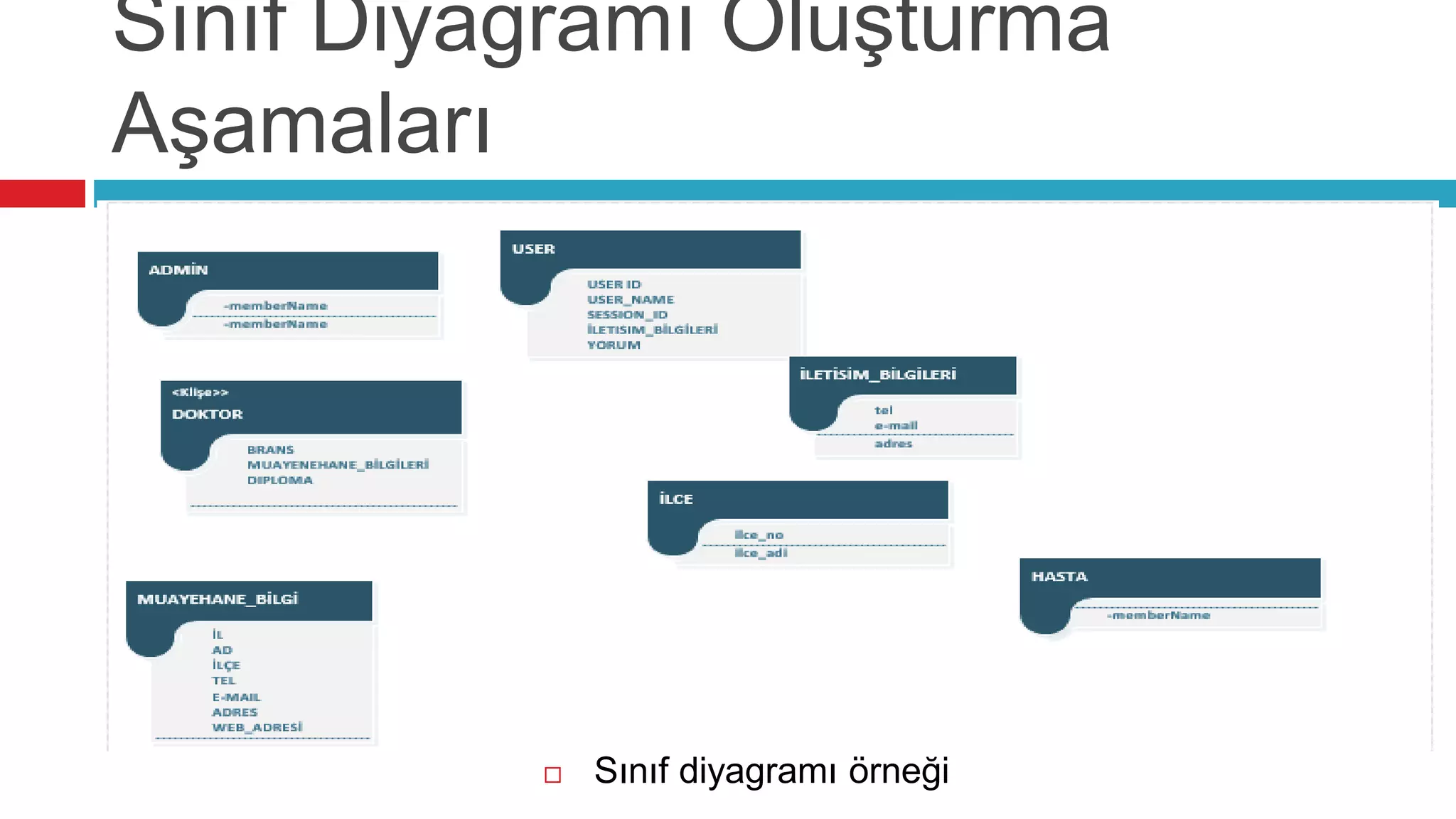

27. Sınıf Diyagramı Oluşturma
Aşamaları
 Sınıf diyagramı örneği

28. Visio da UML Durum Makinası Diyagramı Oluşturma
Aşamaları

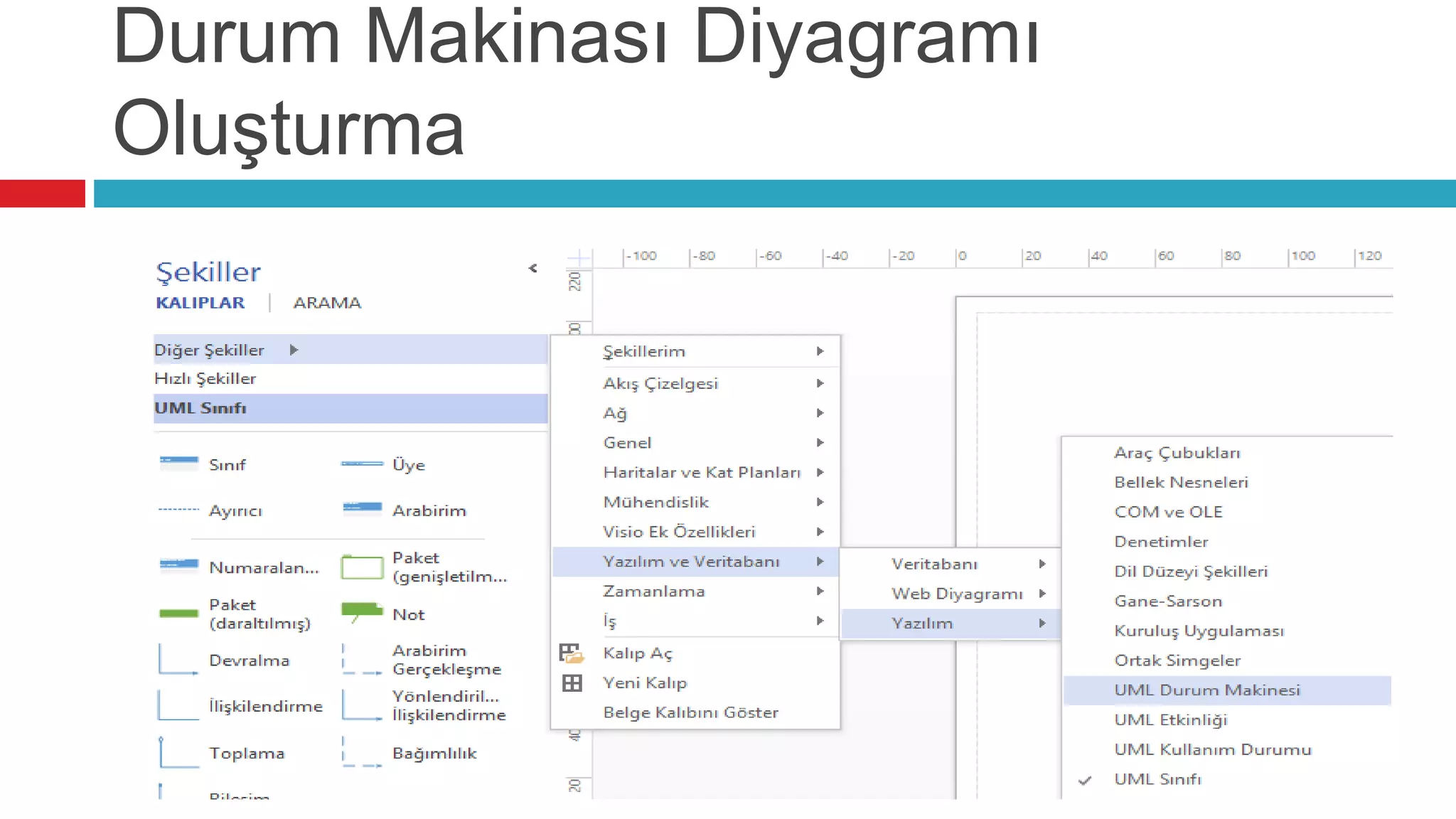

29. Durum Makinası Diyagramı
Oluşturma

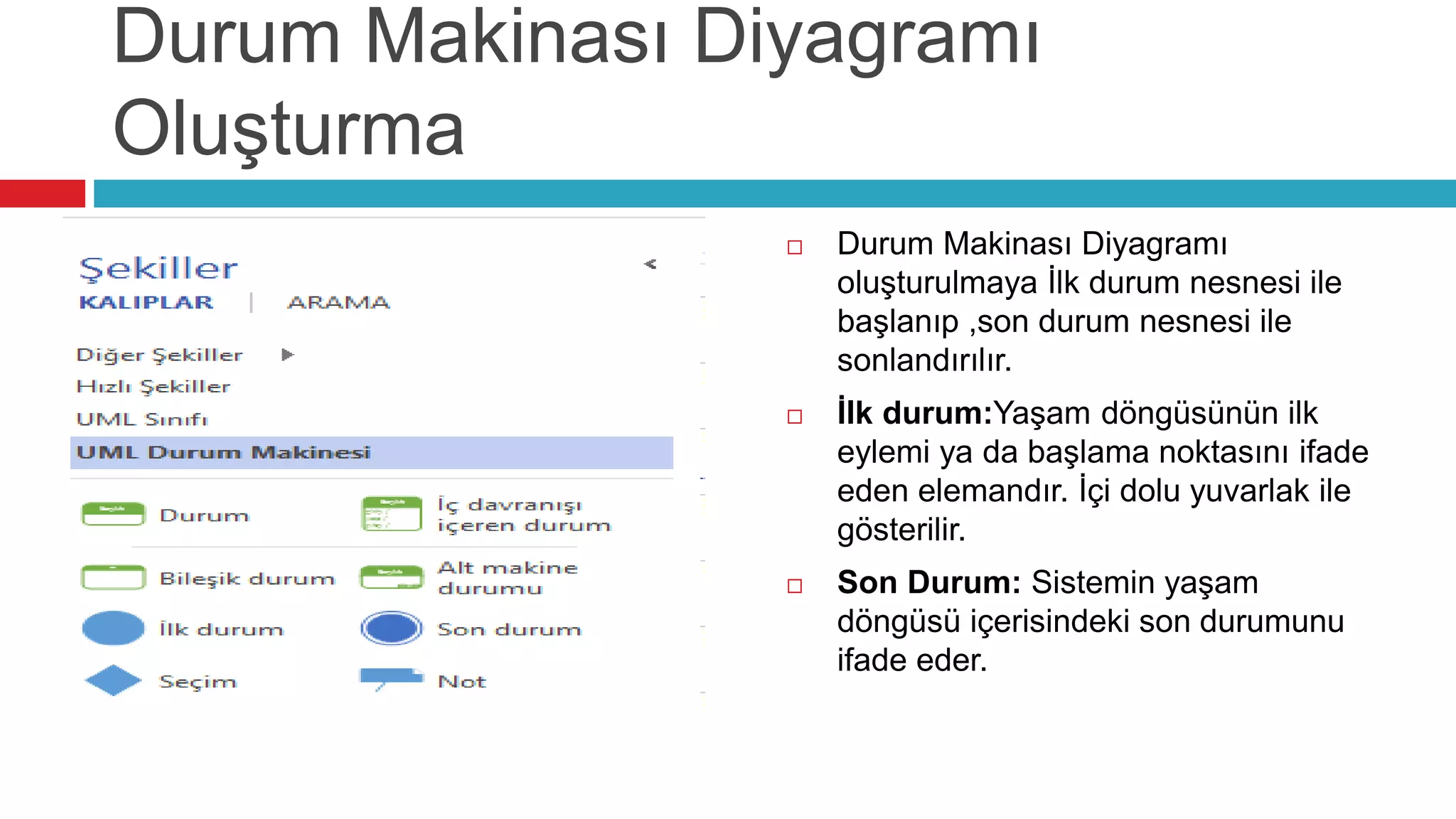

30. Durum Makinası Diyagramı
Oluşturma
 Durum Makinası Diyagramı
oluşturulmaya İlk durum nesnesi ile
başlanıp ,son durum nesnesi ile
sonlandırılır.
 İlk durum:Yaşam döngüsünün ilk
eylemi ya da başlama noktasını ifade
eden elemandır. İçi dolu yuvarlak ile
gösterilir.
 Son Durum: Sistemin yaşam
döngüsü içerisindeki son durumunu
ifade eder.

31. Durum Makinası Diyagramı
Oluşturma
 Durum Makinası Diyagramı Örneği

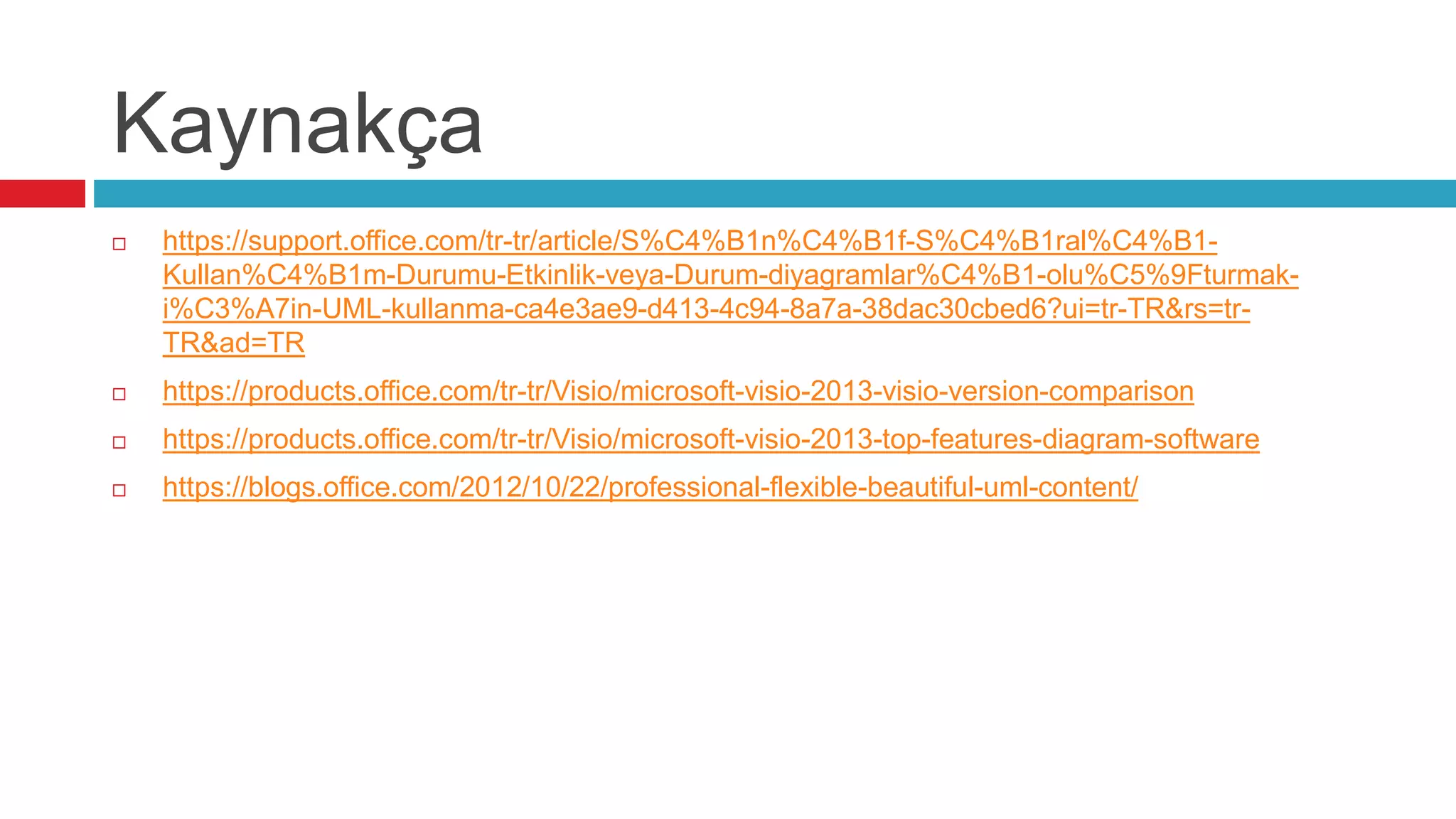

32. Kaynakça
