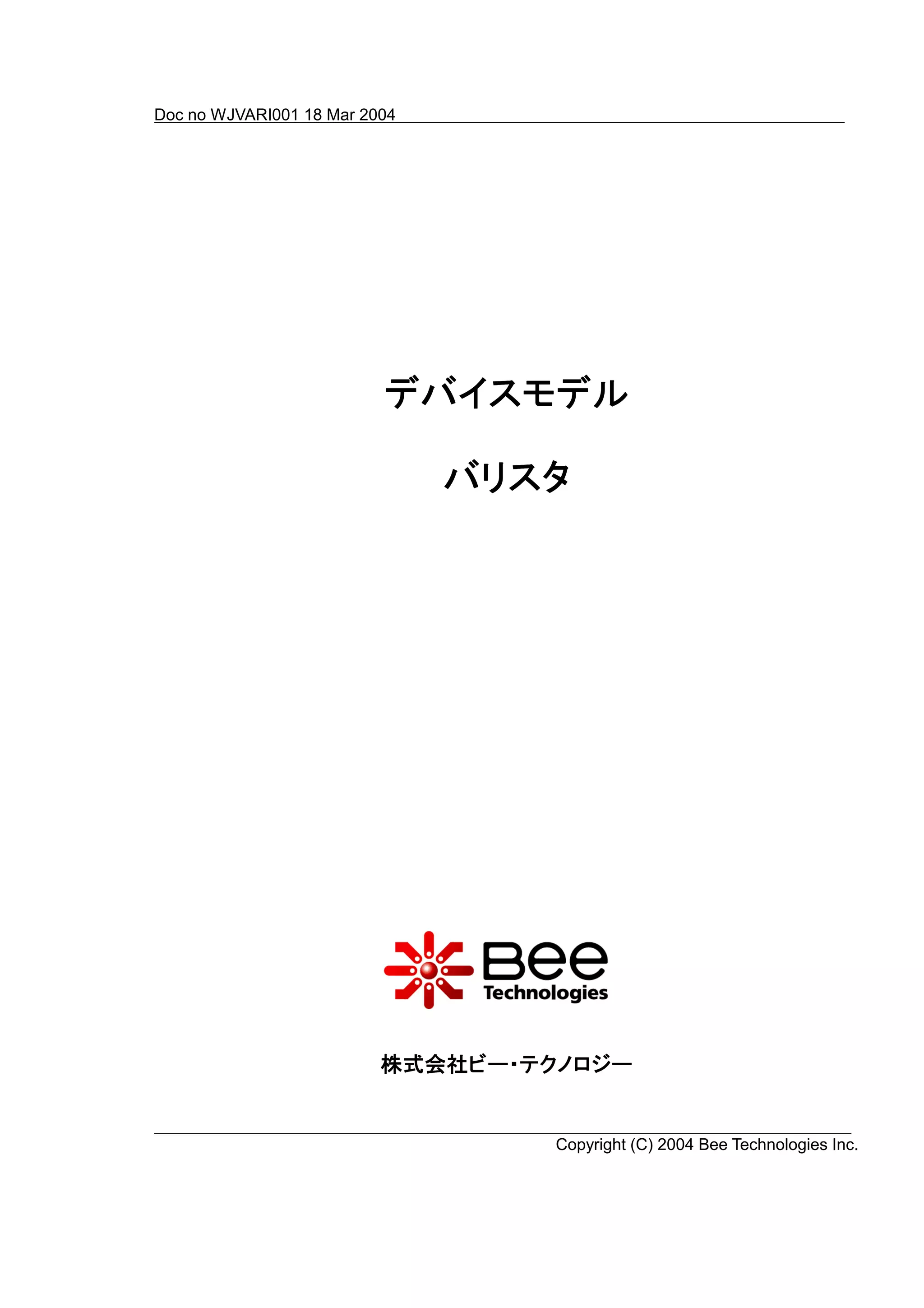

バリスタのスパイスモデル

1. Doc no WJVARI001 18 Mar 2004
デバイスモデル
デバイスモデル
バリスタ
株式会社ビー・テクノロジー
Copyright (C) 2004 Bee Technologies Inc.

2. Doc no WJVARI001 18 Mar 2004
ご依頼の方法について
お客様に準備して頂くものは以下の 2 点です。
① データシートまたは、仕様書
半導体メーカーが公開しているデータシート、あるいはカスタム品の場合は、電気的特性が
記述されている仕様書です。
② バリスタのサンプルを 3 個
対象となるバリスタを 3 個準備して下さい。計測をする際に予備として準備して頂きます。ま
た、3 個準備出来ない場合はご相談下さい。
お客様より準備して頂いた後にデバイスモデリングを実施致します。当社からお客様にご
提供する納品物は以下の通りです。
① デバイスモデル(スパイスモデル)⇒バリスタのデバイスモデルは等価回路モデルでご
提供致します。
② デバイスモデリング・レポート
③ 回路図シンボル
以下の 2 つの特性を評価検証し、ご報告致します。
Forward Current Characteristic
Reverse Recovery Characteristic
次ページ以降に新電元工業株式会社の VR61B(A)のデバイスモデリング・レポートの一部
を掲載致します。
Copyright (C) 2004 Bee Technologies Inc.

3. Doc no WJVARI001 18 Mar 2004
Forward Current Characteristic
Copyright (C) 2004 Bee Technologies Inc.

4. Doc no WJVARI001 18 Mar 2004
Reverse Recovery Characteristic
Simulation
Measurement
Copyright (C) 2004 Bee Technologies Inc.

5. SHINDENGEN
バリスタ ア キシャ ル 品
■外形寸法図 OUTLINE DIMENSIONS
VR61B(A) Case : AX06
Unit : mm
■定 格表 RATINGS
●絶対最大定格
項目 記号 条件 規格値 単位
保存温度 Tstg -30～125 ℃
接合部温度 Tj 125 ℃
出力電流 IO Ta = 40℃, 正弦波, 抵抗負荷 0.15 Arms
商用周波数, プリント基板実装
せん頭サージ順電流 IFSM 50Hz, 正弦波, 1サイクル, 非繰り返し, Tl = 25℃ 7.5 Arms
●電気的・熱的特性 (Tl=25℃)
項目 記号 条件 規格値 単位
IF = 1mA 2.05～2.55
順電圧 VF IF = 10mA 2.50～3.00 V
IF = 70mA 2.85～3.35
熱抵抗 θja 接合部・周囲間 MAX 215 ℃/W
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd

6. èáï˚å¸ì¡ê´
VR-61B(A) Forward Voltage
1000
100
Tl=125°C [TYP] Tl=25°C [TYP]
Forward Current
èáìdó¨ IF [mA]
10
1
ÉpÉãÉXë™íË
Pulse measurement
0.1
0 1 2 3 4 5
èáìdà≥ VF [V]
Forward Voltage

7. ìdóÕëπé∏ã»ê¸
VR-61B(A) Forward Power Dissipation
0.8
Tj=125°C
Sine Wave
0.7
0.6
0.5
Power Dissipation
ìdóÕëπé∏ P [W]
0.4
0.3
0.2
0.1
0
0 0.05 0.1 0.15 0.2 0.25
èoóÕìdó¨ IO (rms) [A]
Average Rectified Forward Current

8. ÇπÇÒì™ÉTÅ[ÉWèáìdó¨ëœó
VR-61B(A) Peak Surge Forward Capability
14
IFSM
10ms 10ms
12 1 cycle
îÒåJÇËï‘ǵÅ@Å@non-repetitive
ê≥å∑îgÅ@Å@Å@Å@sine wave
Tl=25 °Χ
IFSM (rms) [A]
10
Peak Surge Forward Current
8
6
≠〉♠Τ[Ωδ←
4
2
0
1 2 5 10 20 50 100
í ìdîgêî [cycle]
Number of Cycles

9. ÉfÉBÉåÅ[ÉeÉBÉìÉOÉJÅ[Éu
VR-61B(A) Derating Curve
0.25
Sine wave Glass-epoxy substrate
R-load
Free in air l
Average Rectified Forward Current
0.2
(rms) [A]
Soldering land 3mmφ
l = 24mm
0.15
èoóÕìdó¨O
I
0.1
0.05
0
0 50 100 150
é¸àÕâ∑ìx Ta [°C]
Ambient Temperature
