UML adalah bahasa standar untuk memodelkan sistem perangkat lunak yang menyediakan notasi visual untuk menggambarkan konsep berorientasi objek, seperti use case diagram, class diagram, sequence diagram, dan activity diagram. UML memudahkan komunikasi dan pemodelan sistem perangkat lunak.

1. UML
(Unified Modelling
Language)

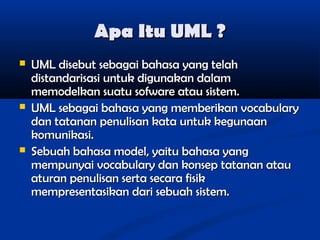

2. Apa Itu UML ?



UML disebut sebagai bahasa yang telah
distandarisasi untuk digunakan dalam
memodelkan suatu sofware atau sistem.
UML sebagai bahasa yang memberikan vocabulary
dan tatanan penulisan kata untuk kegunaan
komunikasi.
Sebuah bahasa model, yaitu bahasa yang
mempunyai vocabulary dan konsep tatanan atau
aturan penulisan serta secara fisik
mempresentasikan dari sebuah sistem.

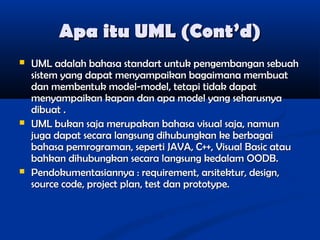

3. Apa itu UML (Cont’d)



UML adalah bahasa standart untuk pengembangan sebuah
sistem yang dapat menyampaikan bagaimana membuat
dan membentuk model-model, tetapi tidak dapat
menyampaikan kapan dan apa model yang seharusnya
dibuat .
UML bukan saja merupakan bahasa visual saja, namun
juga dapat secara langsung dihubungkan ke berbagai
bahasa pemrograman, seperti JAVA, C++, Visual Basic atau
bahkan dihubungkan secara langsung kedalam OODB.
Pendokumentasiannya : requirement, arsitektur, design,
source code, project plan, test dan prototype.

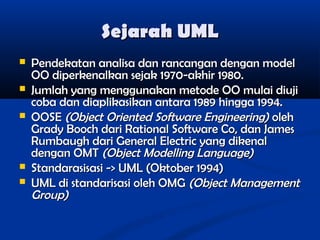

4. Sejarah UML





Pendekatan analisa dan rancangan dengan model
OO diperkenalkan sejak 1970-akhir 1980.
Jumlah yang menggunakan metode OO mulai diuji
coba dan diaplikasikan antara 1989 hingga 1994.
OOSE (Object Oriented Software Engineering) oleh
Grady Booch dari Rational Software Co, dan James
Rumbaugh dari General Electric yang dikenal
dengan OMT (Object Modelling Language)
Standarasisasi -> UML (Oktober 1994)
UML di standarisasi oleh OMG (Object Management
Group)

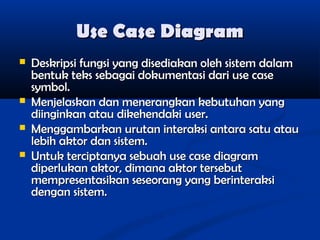

5. Use Case Diagram




Deskripsi fungsi yang disediakan oleh sistem dalam
bentuk teks sebagai dokumentasi dari use case
symbol.
Menjelaskan dan menerangkan kebutuhan yang
diinginkan atau dikehendaki user.
Menggambarkan urutan interaksi antara satu atau
lebih aktor dan sistem.
Untuk terciptanya sebuah use case diagram
diperlukan aktor, dimana aktor tersebut
mempresentasikan seseorang yang berinteraksi
dengan sistem.

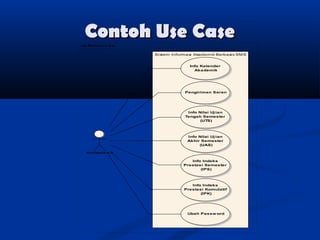

6. Contoh Use Case
ud M ahasisw a
Si stem Informasi Akadem i k Berbasi s SM S
Info Kalender
Akademik
Pengiriman Saran
Info Nilai Uj ian
Tengah Semester
(UTS)
Info Nilai Uj ian
Akhir Semester
(UAS)
mahasisw a
Info Indeks
Prestasi Semester
(IPS)
Info Indeks
Prestasi Komulatif
(IPK)
Ubah Passw ord

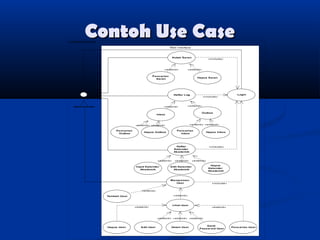

7. Contoh Use Case
ud Administrator
Web Interface
Kotak Saran
«extend»
«i ncl ude»
«extend»
Pencarian
Saran
Hapus Saran
Daftar Log
Administrator
«extend»
«i nclude»
«extend»
Outbox
Inbox
«extend» «extend»
«extend» «extend»
Pencarian
Outbox
Pencarian
Inbox
Hapus Outbox
Hapus Inbox
Daftar
Kalender
Akademik
«extend»
Input Kalender
Akademik
Login
«extend»
«i ncl ude»
«extend»
Hapus
Kalender
Akademik
Edit Kalender
Akademik
Manaj emen
User
«i ncl ude»
«extend»
«extend»
Tambah User
«extend»
Lihat User
«extend» «extend»
Hapus User
Edit User
Detail User
«extend»
«extend»
Ganti
Passw ord User
Pencarian User

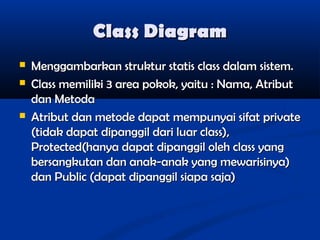

8. Class Diagram



Menggambarkan struktur statis class dalam sistem.
Class memiliki 3 area pokok, yaitu : Nama, Atribut
dan Metoda
Atribut dan metode dapat mempunyai sifat private
(tidak dapat dipanggil dari luar class),
Protected(hanya dapat dipanggil oleh class yang
bersangkutan dan anak-anak yang mewarisinya)
dan Public (dapat dipanggil siapa saja)

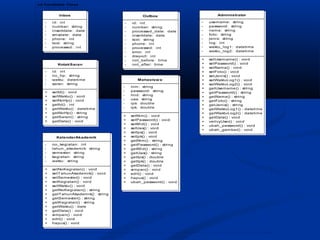

9. cd Candidate Class
Inbox
-
i d: int
number: stri ng
i nsertdate: date
sm sdate: date
phone: i nt
text: string
processed: i nt
KotakSaran
-
i d: int
no_hp: stri ng
waktu: dateti me
saran: string
+
+
+
+
+
+
+
+
setId() : void
setWaktu() : void
setNoHp() : voi d
getId() : i nt
getWaktu() : dateti me
getNoHp() : stri ng
getSaran() : stri ng
getData() : voi d
KalenderAkademik
-
no_kegiatan: i nt
tahun_akademi k: string
semester: stri ng
kegi atan: stri ng
waktu: stri ng
+
+
+
+
+
+
+
+
+
+
+
+
+
+
setNoKegi atan() : void
setTahunAkademi k() : voi d
setSemester() : void
setKegiatan() : voi d
setWaktu() : void
getNoKegi atan() : string
getT ahunAkademi k() : string
getSemester() : stri ng
getKegiatan() : string
getWaktu() : date
getData() : voi d
si mpan() : voi d
edit() : void
hapus() : voi d
Administrator
Outbox
-
id: int
number: stri ng
processed_date: date
insertdate: date
text: stri ng
phone: int
processed: i nt
error: int
dreport: i nt
not_before: time
not_after: ti me
Mahasisw a
-
nim : stri ng
password: string
mi d: stri ng
uas: stri ng
ips: doubl e
ipk: doubl e
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
setNim () : voi d
setPassword() : voi d
setM id() : voi d
setUas() : voi d
setIps() : voi d
setIpk() : voi d
getNim() : string
getPassword() : stri ng
getMid() : stri ng
getUas() : string
getIps() : doubl e
getIpk() : doubl e
getData() : void
si mpan() : voi d
edi t() : voi d
hapus() : voi d
ubah_password() : void
-
username: string
password: string
nama: stri ng
foto: stri ng
jeni s: stri ng
log: int
waktu_log1: datetim e
waktu_log2: datetim e
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
setUsername() : voi d
setPassword() : voi d
setNama() : void
setFoto() : voi d
setJenis() : voi d
setWaktuLog1() : voi d
setWaktuLog2() : voi d
getUsername() : stri ng
getPassword() : stri ng
getNama() : stri ng
getFoto() : stri ng
getJenis() : stri ng
getWaktuLog1() : datetime
getWaktuLog2() : datetime
getData() : void
verivyUser() : voi d
ubah_password() : void
ubah_gam bar() : void

10. State Diagram




Menggambarkan semua state yang dimiliki oleh
suatu object dari suatu class dan kejadian yang
menyebabkan state berubah.
Meliputi seluruh pesan dari object yang dapat
mengirim dan menerima.
Skenario mempresentasikan satu jalur yang
melewati sebuah state transition diagram.
Jarak waktu antara dua pesan yang dikirim oleh
suatu object mempresentasikan sebuah state.

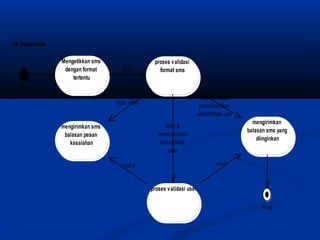

11. sm Statecharts
Mengetikkan sms
dengan format
tertentu
kirim
proses validasi
format sms
Start
valid & tidak
membutuhkan
autentifikasi user
tidak valid
mengirimkan
balasan sms yang
diinginkan
valid &
membutuhkan
autentifikasi
user
mengirimkan sms
balasan pesan
kesalahan
valid
invalid
proses validasi user
Final

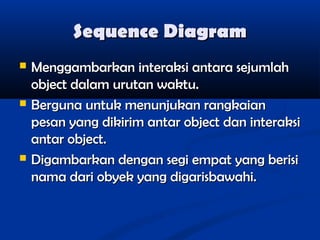

12. Sequence Diagram



Menggambarkan interaksi antara sejumlah
object dalam urutan waktu.
Berguna untuk menunjukan rangkaian
pesan yang dikirim antar object dan interaksi
antar object.
Digambarkan dengan segi empat yang berisi
nama dari obyek yang digarisbawahi.

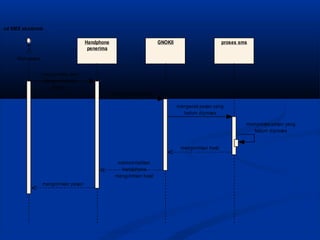

13. sd SMS akademik
Handphone
penerima
GNOKII
proses sms
Mahasiswa
mengirimkan sms
dengan format
tertentu
mengirimkan pesan
mengecek pesan yang
belum diproses
memproses pesan yang
belum diproses
mengirimkan hasil
memerintahkan
handphone
mengirimkan hasil
mengirimkan pesan

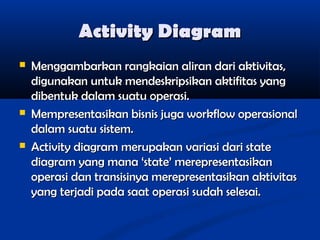

14. Activity Diagram



Menggambarkan rangkaian aliran dari aktivitas,
digunakan untuk mendeskripsikan aktifitas yang
dibentuk dalam suatu operasi.
Mempresentasikan bisnis juga workflow operasional
dalam suatu sistem.
Activity diagram merupakan variasi dari state
diagram yang mana ‘state’ merepresentasikan
operasi dan transisinya merepresentasikan aktivitas
yang terjadi pada saat operasi sudah selesai.

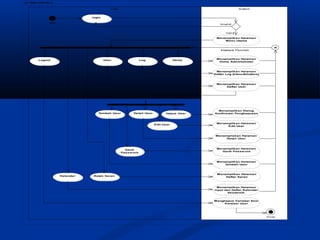

15. od Web Interface
User
Si stem
login
Start
Inval i d
Val i d
M enampilkan Halaman
M enu Utama
Eksekusi Peri ntah
Logout
User
Log
Home
M enampilkan Halaman
Home Administrator
M enampilkan Halaman
Daftar Log [Inbox&Outbox]
M enampilkan Halaman
Daftar User
Tambah User
Detail User
Hapus User
Edit User
Menampilkan Dialog
Konfirmasi Penghapusan
M enampilkan Halaman
Edit User
Menampilakan Halaman
Detail User
Ganti
Passw ord
M enampilkan Halaman
Ganti Passw ord
M enampilkan Halaman
Tambah User
Kalender
Kotak Saran
M enampilkan Halaman
Daftar Saran
M enampilkan Halaman
Input dan Daftar Kalender
Akademik
M enghapus Variabel Sesi
Koneksi User
Fi nal

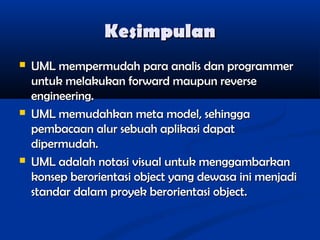

16. Kesimpulan



UML mempermudah para analis dan programmer
untuk melakukan forward maupun reverse
engineering.
UML memudahkan meta model, sehingga
pembacaan alur sebuah aplikasi dapat
dipermudah.
UML adalah notasi visual untuk menggambarkan
konsep berorientasi object yang dewasa ini menjadi
standar dalam proyek berorientasi object.

17. Terima Kasih
