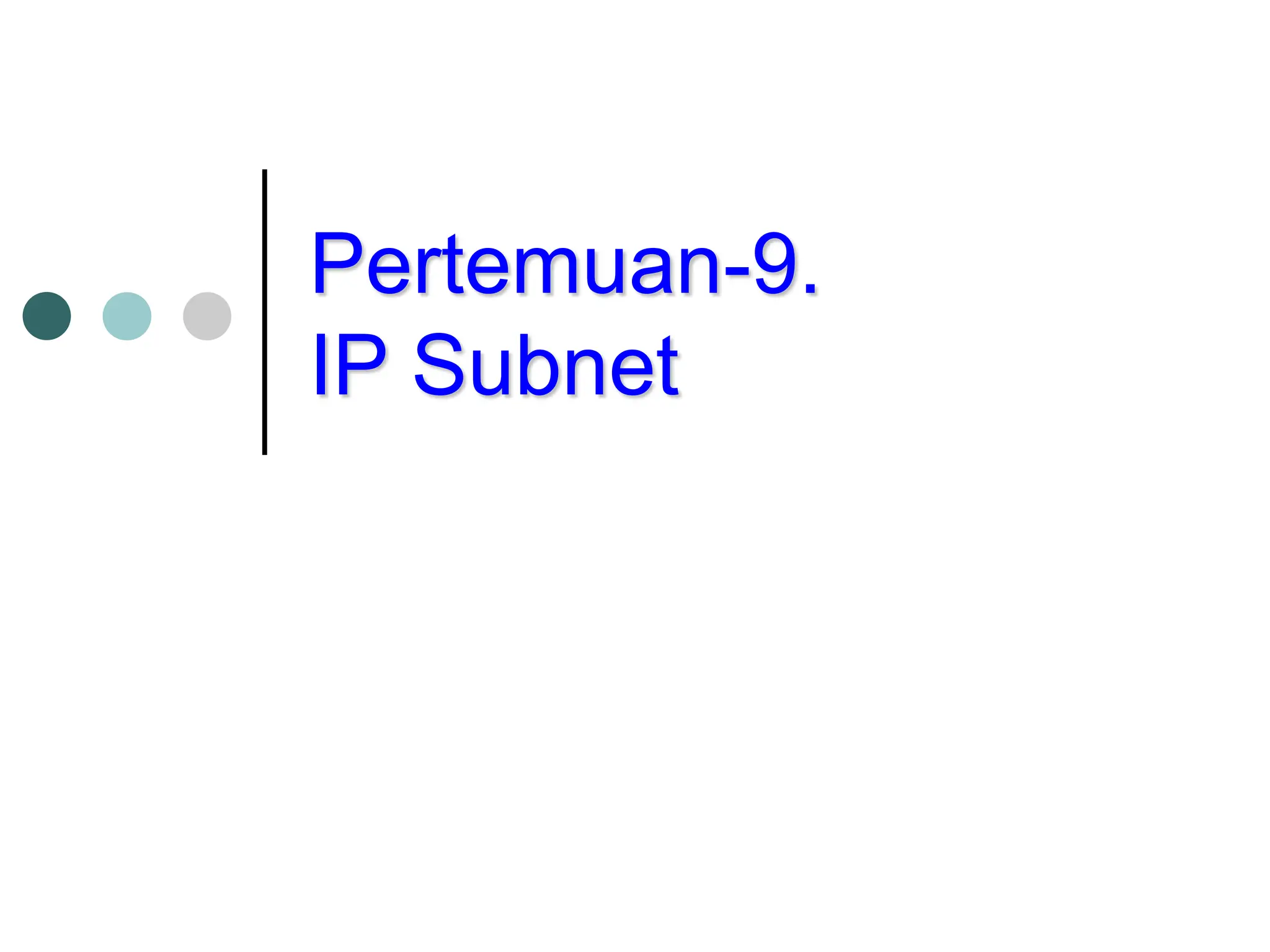

Pertemuan-9. IP Subnet
Pengalamatan IP  Di dalam jaringan TCP/IP setiap terminal diidentifikasi dengan sebuah alamat IP unik.  Kecuali Router dapat memiliki lebih dari sebuah alamat IP, karena itu disebut sebagai Multihomed Device.

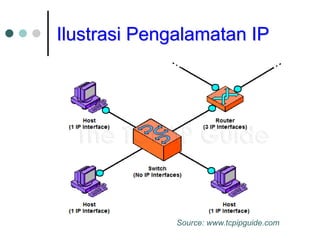

Ilustrasi Pengalamatan IP Source: www.tcpipguide.com

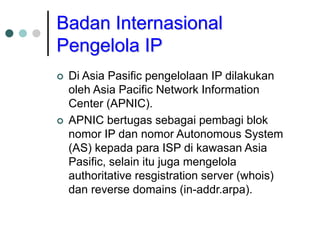

Badan Internasional Pengelola IP  Di Asia Pasific pengelolaan IP dilakukan oleh Asia Pacific Network Information Center (APNIC).  APNIC bertugas sebagai pembagi blok nomor IP dan nomor Autonomous System (AS) kepada para ISP di kawasan Asia Pasific, selain itu juga mengelola authoritative resgistration server (whois) dan reverse domains (in-addr.arpa).

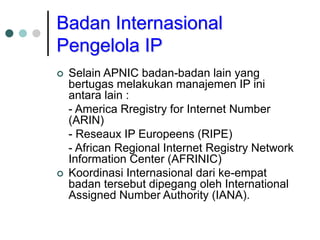

Badan Internasional Pengelola IP  Selain APNIC badan-badan lain yang bertugas melakukan manajemen IP ini antara lain : - America Rregistry for Internet Number (ARIN) - Reseaux IP Europeens (RIPE) - African Regional Internet Registry Network Information Center (AFRINIC)  Koordinasi Internasional dari ke-empat badan tersebut dipegang oleh International Assigned Number Authority (IANA).
Konversi Biner - Desimal  Setiap 8 bit nomor IP dapat dikonversi ke desimal dengan komposisi : (x*27+x*26+x*25+x*24+x*23+x*22+x*21+ x*20 ), Atau (x*128+x*64+x*32+x*16+x*8+x*4+x*2+ x*1),
Contoh:  Sehingga untuk menghitung bentuk desimal dari 11001011 dapat dilakukan dengan : =1*128+1*64+0*32+0*16+1*8+0*4+1* 2+1*1 = 128 + 64 + 0 + 0 + 8 + 0 + 2 + 1 = 203

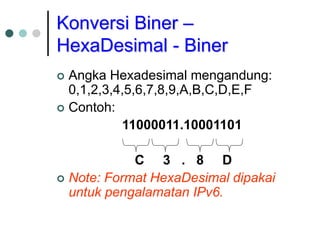

Konversi Biner – HexaDesimal - Biner  Angka Hexadesimal mengandung: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F  Contoh: 11000011.10001101 C 3 . 8 D  Note: Format HexaDesimal dipakai untuk pengalamatan IPv6.
Contoh: Source: www.tcpipguide.com

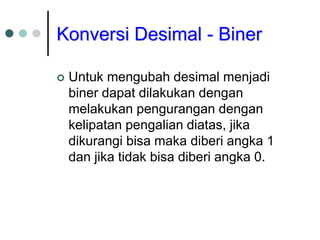

Konversi Desimal - Biner  Untuk mengubah desimal menjadi biner dapat dilakukan dengan melakukan pengurangan dengan kelipatan pengalian diatas, jika dikurangi bisa maka diberi angka 1 dan jika tidak bisa diberi angka 0.

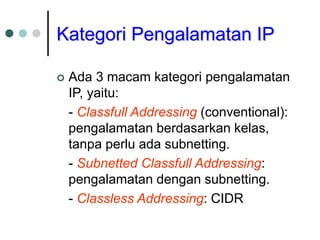

Kategori Pengalamatan IP  Ada 3 macam kategori pengalamatan IP, yaitu: - Classfull Addressing (conventional): pengalamatan berdasarkan kelas, tanpa perlu ada subnetting. - Subnetted Classfull Addressing: pengalamatan dengan subnetting. - Classless Addressing: CIDR

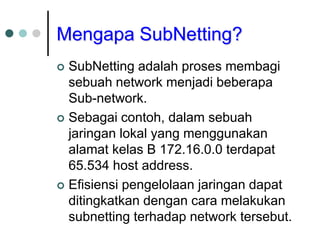

Mengapa SubNetting?  SubNetting adalah proses membagi sebuah network menjadi beberapa Sub-network.  Sebagai contoh, dalam sebuah jaringan lokal yang menggunakan alamat kelas B 172.16.0.0 terdapat 65.534 host address.  Efisiensi pengelolaan jaringan dapat ditingkatkan dengan cara melakukan subnetting terhadap network tersebut.

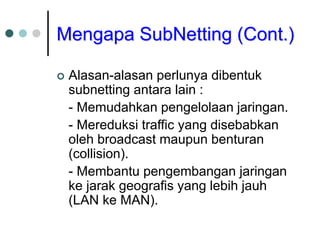

Mengapa SubNetting (Cont.)  Alasan-alasan perlunya dibentuk subnetting antara lain : - Memudahkan pengelolaan jaringan. - Mereduksi traffic yang disebabkan oleh broadcast maupun benturan (collision). - Membantu pengembangan jaringan ke jarak geografis yang lebih jauh (LAN ke MAN).
Ilustrasi sebuah Network tanpa Subnet

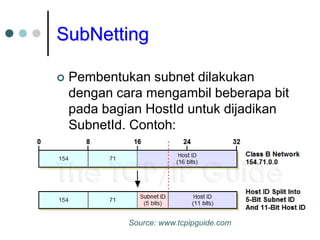

SubNetting  Pembentukan subnet dilakukan dengan cara mengambil beberapa bit pada bagian HostId untuk dijadikan SubnetId. Contoh: Source: www.tcpipguide.com
Subnet Mask Source: www.tcpipguide.com

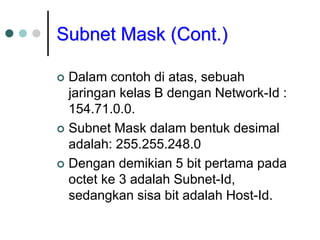

Subnet Mask (Cont.)  Dalam contoh di atas, sebuah jaringan kelas B dengan Network-Id : 154.71.0.0.  Subnet Mask dalam bentuk desimal adalah: 255.255.248.0  Dengan demikian 5 bit pertama pada octet ke 3 adalah Subnet-Id, sedangkan sisa bit adalah Host-Id.

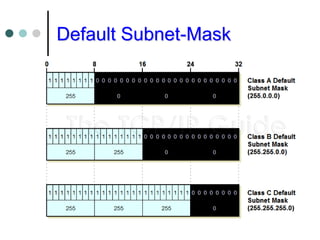

Default Subnet-Mask
Konversi Subnet-Mask 1 0 0 0 0 0 0 0 = 128 1 1 0 0 0 0 0 0 = 192 1 1 1 0 0 0 0 0 = 224 1 1 1 1 0 0 0 0 = 240 1 1 1 1 1 0 0 0 = 248 1 1 1 1 1 1 0 0 = 252 1 1 1 1 1 1 1 0 = 254 1 1 1 1 1 1 1 1 = 255

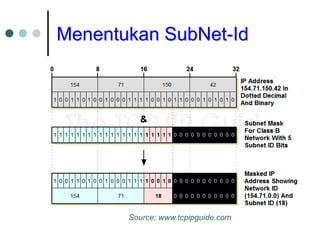

Menentukan SubNet-Id Source: www.tcpipguide.com

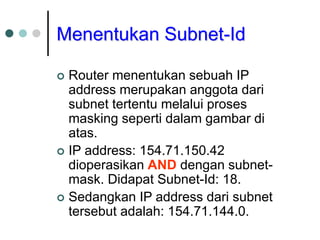

Menentukan Subnet-Id  Router menentukan sebuah IP address merupakan anggota dari subnet tertentu melalui proses masking seperti dalam gambar di atas.  IP address: 154.71.150.42 dioperasikan AND dengan subnet- mask. Didapat Subnet-Id: 18.  Sedangkan IP address dari subnet tersebut adalah: 154.71.144.0.

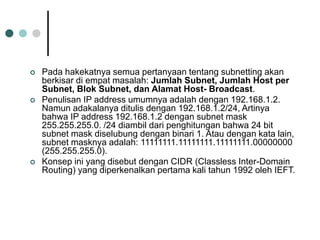

 Pada hakekatnya semua pertanyaan tentang subnetting akan berkisar di empat masalah: Jumlah Subnet, Jumlah Host per Subnet, Blok Subnet, dan Alamat Host- Broadcast.  Penulisan IP address umumnya adalah dengan 192.168.1.2. Namun adakalanya ditulis dengan 192.168.1.2/24, Artinya bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0. /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0).  Konsep ini yang disebut dengan CIDR (Classless Inter-Domain Routing) yang diperkenalkan pertama kali tahun 1992 oleh IEFT.

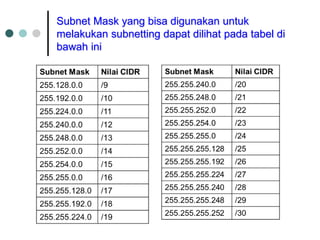

Subnet Mask yang bisa digunakan untuk melakukan subnetting dapat dilihat pada tabel di bawah ini

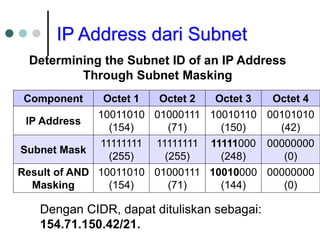

IP Address dari Subnet Determining the Subnet ID of an IP Address Through Subnet Masking Component Octet 1 Octet 2 Octet 3 Octet 4 IP Address 10011010 (154) 01000111 (71) 10010110 (150) 00101010 (42) Subnet Mask 11111111 (255) 11111111 (255) 11111000 (248) 00000000 (0) Result of AND Masking 10011010 (154) 01000111 (71) 10010000 (144) 00000000 (0) Dengan CIDR, dapat dituliskan sebagai: 154.71.150.42/21.

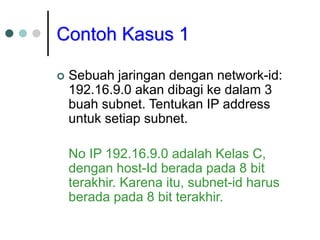

Contoh Kasus 1  Sebuah jaringan dengan network-id: 192.16.9.0 akan dibagi ke dalam 3 buah subnet. Tentukan IP address untuk setiap subnet. No IP 192.16.9.0 adalah Kelas C, dengan host-Id berada pada 8 bit terakhir. Karena itu, subnet-id harus berada pada 8 bit terakhir.
Penyelesaian Kasus 1 Kebutuhan 3 subnet berarti membutuhkan sebanyak 3 bit. Karena itu subnet-mask ditentukan: 11111111.11111111.11111111.11100000 255. 255. 255. 224
Penyelesaian Kasus 1 Kombinasi subnet: 000, 001, 010, 011, 100, 101, 110, 111. Karena itu 3 bit pertama dialokasikan untuk subnet. 192.16.9.b b b b b b b b subnet

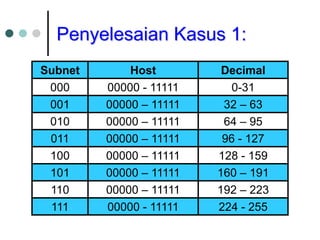

Penyelesaian Kasus 1: Subnet Host Decimal 000 00000 - 11111 0-31 001 00000 – 11111 32 – 63 010 00000 – 11111 64 – 95 011 00000 – 11111 96 - 127 100 00000 – 11111 128 - 159 101 00000 – 11111 160 – 191 110 00000 – 11111 192 – 223 111 00000 - 11111 224 - 255

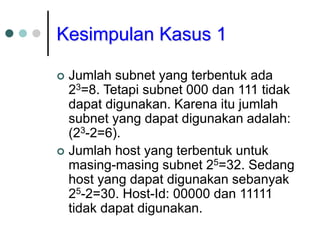

Kesimpulan Kasus 1  Jumlah subnet yang terbentuk ada 23=8. Tetapi subnet 000 dan 111 tidak dapat digunakan. Karena itu jumlah subnet yang dapat digunakan adalah: (23-2=6).  Jumlah host yang terbentuk untuk masing-masing subnet 25=32. Sedang host yang dapat digunakan sebanyak 25-2=30. Host-Id: 00000 dan 11111 tidak dapat digunakan.
Kasus IP Contoh kasus I :  Gunakanlah Network ID 150.130.0.0 & Subnet Mask 255.255.192.0 yang kita gunakan pada perhitungan sebelumnya. Langkah berikutnya yang harus dilakukan adalah : 1. Dari oktet pertama IP Address 150.130.0.0 (“W”) dapat kita ketahui bahwa IP Address tersebut adalah Kelas B (karena IP Address tersebut berada dalam range angka 128-191) dengan dengan oktet ketiga dari Subnet Mask (Host ID) diselubungkan dengan angka 192 (2 bit)
2. Pergunakanlah rumus (256 dikurang Angka oktet yang diselubungkan), jadi : 256 - 192 = 64 3. Maka didapatkan kelompok subnet baru yang dapat digunakan adalah kelipatan angka 64 dan tidak boleh melebihi angka 192, yaitu 64 dan 128
Subnet baru yang dapat dipergunakan adalah : 150.130.64.0 & 150.130.128.0. Sedangkan kelompok IP Address yang dapat digunakan : Network ID : 150.130.64.0 (Subnet-1) IP Address : 150.130.64.1-150.130.127.254 IP Add Broad. : 150.130.127.255 Subnet Mask : 255.255.192.0 Network ID : 150.130.128.0 (Subnet-2) IP Address : 150.130.128.1-150.130.191.254 IP Addr Broad. : 150.130.191.255 Subnet Mask : 255.255.192.0
Contoh kasus II:  Gunakanlah Network ID 192.168.0.0 & Subnet Mask 255.255.255.224. Langkah berikutnya yang harus dilakukan adalah : 1. Dari oktet pertama IP Address 192.168.0.0 (“W”) dapat kita ketahui bahwa IP Address tersebut adalah Kelas C (karena IP Address tersebut berada dalam range angka 192-223) oktet keempat dari Subnet Mask (Host ID) diselubungkan dengan angka 224 (3 bit).
2. Pergunakanlah rumus (256 dikurang Angka oktet yang diselubungkan), jadi : 256 – 224 = 32 3. Maka didapatkan kelompok subnet baru yang dapat digunakan adalah kelipatan angka 32 dan tidak boleh melebihi angka 224, yaitu 32, 64, 96, 128, 160 dan 192.

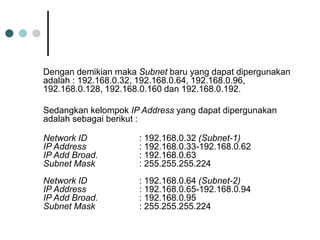

Dengan demikian maka Subnet baru yang dapat dipergunakan adalah : 192.168.0.32, 192.168.0.64, 192.168.0.96, 192.168.0.128, 192.168.0.160 dan 192.168.0.192. Sedangkan kelompok IP Address yang dapat dipergunakan adalah sebagai berikut : Network ID : 192.168.0.32 (Subnet-1) IP Address : 192.168.0.33-192.168.0.62 IP Add Broad. : 192.168.0.63 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.64 (Subnet-2) IP Address : 192.168.0.65-192.168.0.94 IP Add Broad. : 192.168.0.95 Subnet Mask : 255.255.255.224
Network ID : 192.168.0.96 (Subnet-3) IP Address : 192.168.0.97-192.168.0.126 IP Add Broad. : 192.168.0.127 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.128 (Subnet-4) IP Address : 192.168.0.129- 192.168.0.158 IP Add Broad. : 192.168.0.159 Subnet Mask : 255.255.255.224
Network ID : 192.168.0.160 (Subnet-5) IP Address : 192.168.0.161-192.168.0.190 IP Add Broad. : 192.168.0.191 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.192 (Subnet-6) IP Address : 192.168.0.193-192.168.0.222 IP Add Broad. : 192.168.0.223 Subnet Mask : 255.255.255.224

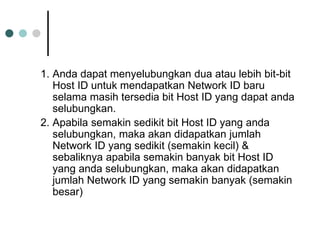

1. Anda dapat menyelubungkan dua atau lebih bit-bit Host ID untuk mendapatkan Network ID baru selama masih tersedia bit Host ID yang dapat anda selubungkan. 2. Apabila semakin sedikit bit Host ID yang anda selubungkan, maka akan didapatkan jumlah Network ID yang sedikit (semakin kecil) & sebaliknya apabila semakin banyak bit Host ID yang anda selubungkan, maka akan didapatkan jumlah Network ID yang semakin banyak (semakin besar)

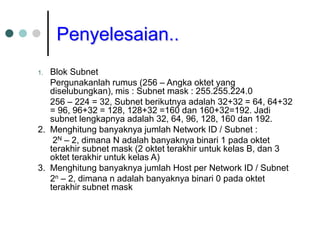

Penyelesaian.. 1. Blok Subnet Pergunakanlah rumus (256 – Angka oktet yang diselubungkan), mis : Subnet mask : 255.255.224.0 256 – 224 = 32, Subnet berikutnya adalah 32+32 = 64, 64+32 = 96, 96+32 = 128, 128+32 =160 dan 160+32=192. Jadi subnet lengkapnya adalah 32, 64, 96, 128, 160 dan 192. 2. Menghitung banyaknya jumlah Network ID / Subnet : 2N – 2, dimana N adalah banyaknya binari 1 pada oktet terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3 oktet terakhir untuk kelas A) 3. Menghitung banyaknya jumlah Host per Network ID / Subnet 2n – 2, dimana n adalah banyaknya binari 0 pada oktet terakhir subnet mask

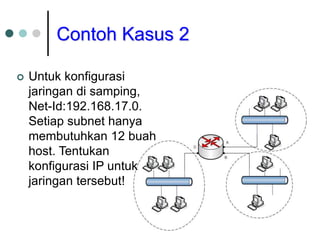

Contoh Kasus 2  Untuk konfigurasi jaringan di samping, Net-Id:192.168.17.0. Setiap subnet hanya membutuhkan 12 buah host. Tentukan konfigurasi IP untuk jaringan tersebut!

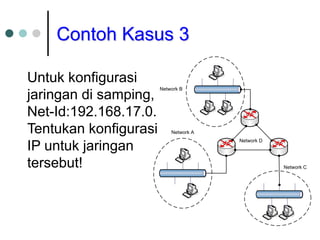

Contoh Kasus 3 Network A Network B Network C Network D Untuk konfigurasi jaringan di samping, Net-Id:192.168.17.0. Tentukan konfigurasi IP untuk jaringan tersebut!

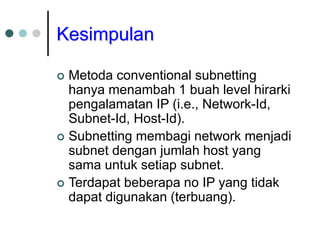

Kesimpulan  Metoda conventional subnetting hanya menambah 1 buah level hirarki pengalamatan IP (i.e., Network-Id, Subnet-Id, Host-Id).  Subnetting membagi network menjadi subnet dengan jumlah host yang sama untuk setiap subnet.  Terdapat beberapa no IP yang tidak dapat digunakan (terbuang).
