Вычислительная система Cisco UCS
Эльдар Женсыкбаев
Системный инженер-консультант
ezhensyk@cisco.com
CCIE #36340
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.

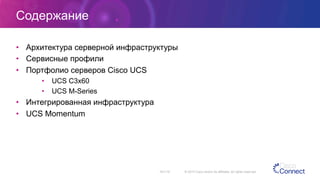

Содержание
•  Архитектура серверной инфраструктуры
•  Сервисные профили
•  Портфолио серверов Cisco UCS
•  UCS C3x60
•  UCS M-Series
•  Интегрированная инфраструктура
•  UCS Momentum
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.
Вычислительная система Cisco UCS
Архитектура Серверной Инфраструктуры
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.3
Эволюция архитектуры
Традиционная стойка
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
UID
1
2
HP
ProLiant
DL365
G5
UID
1
2
HP
ProLiant
DL365
G5
MODE
STACK
SPEED
DUPLX
STAT
MASTR
RPS
SYST
Catalyst 3750 SERIES
1 2 3 4 5 6 7 8 9 10 11 12
1X
2X
11X
12X
13 14 15 16 17 18 19 20 21 22 23 24
13X
14X
23X
24X
MODE
STACK
SPEED
DUPLX
STAT
MASTR
RPS
SYST
Catalyst 3750 SERIES
1 2 3 4 5 6 7 8 9 10 11 12
1X
2X
11X
12X
13 14 15 16 17 18 19 20 21 22 23 24
13X
14X
23X
24X
DS-X9112
STATUS
1/2/4 Gbps FC
Module
LINK
5 63 41 2
LINK
11 129 107 8
DS-X9112
STATUS
1/2/4 Gbps FC
Module
LINK
5 63 41 2
LINK
11 129 107 8
40
  x
  Rack

Servers
FC
  Switch
Enet
  Switch
Rack
  Mgrs
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
2
  x
  FC
  Switches
2
  x
  Enet
  Switches
2
  x
  Rack
  Managers
for
40
  Rack
  Servers
Инфраструктура
Серверы
Коммутаторы Enet
Коммутаторы FC
Управление
40 x
Серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля
управления
для 40 Серверов
Инфраструктура
Серверы
Инфраструктура
Серверы
Инфраструктура
Серверы
Инфраструктура
Серверы

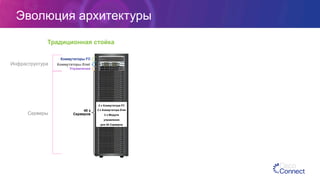

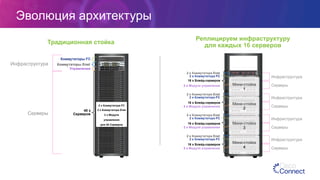

Эволюция архитектуры
Мини-стойка
1
Мини-стойка
2
Мини-стойка
3
Мини-стойка
4
Реплицируем инфраструктуру
для каждых 16 серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля управления
16 x Блейд-серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля управления
16 x Блейд-серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля управления
16 x Блейд-серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля управления
16 x Блейд-серверов
Традиционная стойка
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
UID
1
2
HP
ProLiant
DL365
G5
UID
1
2
HP
ProLiant
DL365
G5
MODE
STACK
SPEED
DUPLX
STAT
MASTR
RPS
SYST
Catalyst 3750 SERIES
1 2 3 4 5 6 7 8 9 10 11 12
1X
2X
11X
12X
13 14 15 16 17 18 19 20 21 22 23 24
13X
14X
23X
24X
MODE
STACK
SPEED
DUPLX
STAT
MASTR
RPS
SYST
Catalyst 3750 SERIES
1 2 3 4 5 6 7 8 9 10 11 12
1X
2X
11X
12X
13 14 15 16 17 18 19 20 21 22 23 24
13X
14X
23X
24X
DS-X9112
STATUS
1/2/4 Gbps FC
Module
LINK
5 63 41 2
LINK
11 129 107 8
DS-X9112
STATUS
1/2/4 Gbps FC
Module
LINK
5 63 41 2
LINK
11 129 107 8
40
  x
  Rack

Servers
FC
  Switch
Enet
  Switch
Rack
  Mgrs
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
HP
ProLiant
DL320 G5p
UID 1 2
2
  x
  FC
  Switches
2
  x
  Enet
  Switches
2
  x
  Rack
  Managers
for
40
  Rack
  Servers
Инфраструктура
Серверы
Коммутаторы Enet
Коммутаторы FC
Управление
40 x
Серверов
2 x Коммутатора FC
2 x Коммутатора Enet
2 x Модуля
управления
для 40 Серверов
Упрощаем архитектуру
Сложность традиционной
архитектуры
Ethernet
Fibre Channel
Управление

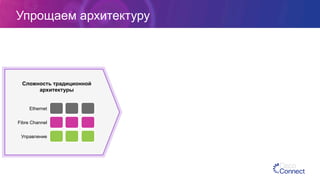

Упрощаем архитектуру
Сложность традиционной
архитектуры
Ethernet
Fibre Channel
Управление
Единая мульти-
протокольная
фабрика,
SingleConnect
Унифицированная
Фабрика

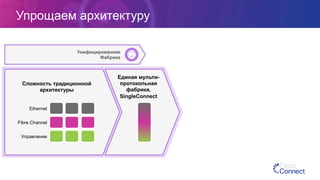

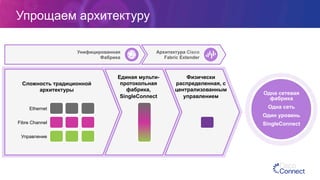

Упрощаем архитектуру
Сложность традиционной
архитектуры
Одна сетевая
фабрика
Одна сеть
Один уровень
SingleConnect
Ethernet
Fibre Channel
Управление
Единая мульти-
протокольная
фабрика,
SingleConnect
Физически
распределенная, с
централизованным
управлением
Архитектура Cisco
Fabric Extender
Унифицированная
Фабрика

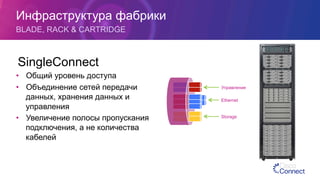

Инфраструктура фабрики
BLADE, RACK & CARTRIDGE
SingleConnect
•  Общий уровень доступа
•  Объединение сетей передачи
данных, хранения данных и
управления
•  Увеличение полосы пропускания
подключения, а не количества
кабелей
Управление
Ethernet
Storage
Virtual Interface Card (VIC)
Замена традиционного
подхода с множеством
адаптеров
Более 256
виртуальных
интерфейсов
Полоса пропускания
до 80 Гбит/с
VM-FEX

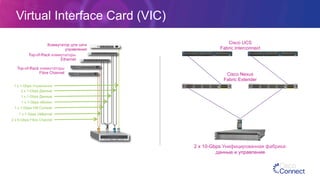

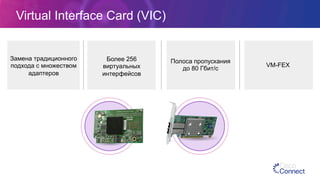

Virtual Interface Card (VIC)
1 x 1-Gbps Управление
2 x 1-Gbps Данные
1 x 1-Gbps Данные
1 x 1-Gbps vMotion
1 x 1-Gbps VM Console
1 x 1-Gbps VMkernel
2 x 8-Gbps Fibre Channel
Top-of-Rack коммутаторы
Fibre Channel
Top-of-Rack коммутаторы
Ethernet
Коммутатор для сети
управления
Cisco UCS
Fabric Interconnect
2 x 10-Gbps Унифицированная фабрика:
данные и управление
Cisco Nexus
Fabric Extender

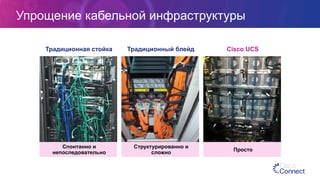

Упрощение кабельной инфраструктуры
Традиционная стойка
Спонтанно и
непоследовательно
Традиционный блейд
Структурированно и
сложно
Cisco UCS
Просто
$0
$50,000
$100,000
$150,000
$200,000
$250,000
$300,000
$350,000
$400,000
$450,000
$500,000

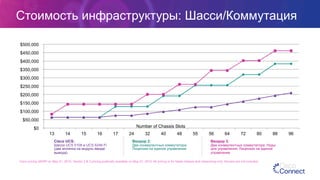

13 14 15 16 17 24 32 40 48 55 56 64 72 80 88 96
Стоимость инфраструктуры: Шасси/Коммутация
Cisco pricing MSRP on May 21, 2015; Vendor 2 & 3 pricing publically available on May 21, 2015. All pricing is for blade chassis and networking only. Servers are not included.
Cisco UCS:
Шасси UCS 5108 и UCS 6248 FI
(два аплинка на модуль ввода/
вывода)
Вендор 2:
Два конвергентных коммутатора;
Лицензия на единое управление
Вендор 3:
Два конвергентных коммутатора; Ноды
для управления; Лицензия на единое
управление
Number of Chassis Slots
Вычислительная система Cisco UCS
Сервисные профили
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.14

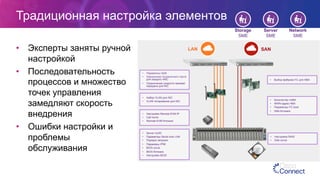

Традиционная настройка элементов
•  Эксперты заняты ручной
настройкой
•  Последовательность
процессов и множество
точек управления
замедляют скорость
внедрения
•  Ошибки настройки и
проблемы
обслуживания
Storage
SME
Server
SME
Network
SME
•  Параметры QoS
•  Назначение пограничного порта
для каждого vNIC
•  Ограничение скорости приема/
передачи для NIC
LAN SAN
•  Набор VLAN для NIC
•  VLAN тегирование для NIC
•  Настройки Remote KVM IP
•  Call home
•  Remote KVM firmware
•  Server UUID
•  Параметры Serial over LAN
•  Порядок загрузки
•  Парамеры IPMI
•  BIOS scrub
•  BIOS firmware
•  Настройки BIOS
•  Выбор фабрики FC для HBA
•  Количество vHBA
•  WWN адрес HBA
•  Параметры FC boot
•  HBA firmware
•  Настройки RAID
•  Disk scrub

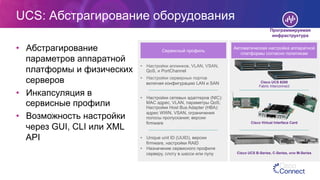

UCS: Абстрагирование оборудования
•  Абстрагирование
параметров аппаратной
платформы и физических
серверов
•  Инкапсуляция в
сервисные профили
•  Возможность настройки
через GUI, CLI или XML
API
Cisco UCS B-Series, C-Series, или M-Series
Cisco UCS 6200
Fabric Interconnect
Сервисный профиль
Автоматическая настройка аппаратной
платформы согласно политикам
•  Настройки аплинков, VLAN, VSAN,
QoS, и PortChannel
•  Настройки серверных портов
включая конфигурацию LAN и SAN
•  Настройки сетевых адаптеров (NIC):
MAC адрес, VLAN, параметры QoS;
Настройки Host Bus Adapter (HBA):
адрес WWN, VSAN, ограничения
полосы пропускания; версии
firmware
•  Unique unit ID (UUID), версии
firmware, настройки RAID
•  Назначение сервисного профиля
серверу, слоту в шасси или пулу
Cisco Virtual Interface Card
Программируемая
инфраструктура
Сервисные профили UCS
SIM Карта
Индивидуальность телефона
Service Profile
Индивидуальность сервера
Сервисный профиль UCS
Унифицированное управление
Политики сети
Политики хранения
Политики серверов

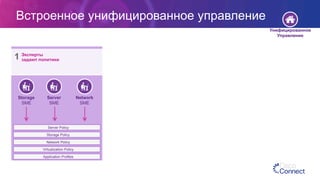

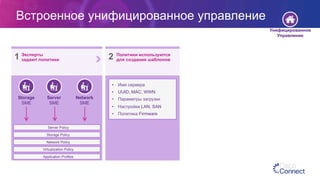

Встроенное унифицированное управление
Эксперты
задают политики1
Унифицированное
Управление
Application Profiles
Virtualization Policy
Network Policy
Storage Policy
Server Policy
Storage
SME
Server
SME
Network
SME
Встроенное унифицированное управление
Эксперты
задают политики1 Политики используются
для создания шаблонов2
Application Profiles
Virtualization Policy
Network Policy
Storage Policy
Server Policy
Storage
SME
Server
SME
Network
SME
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware
Унифицированное
Управление

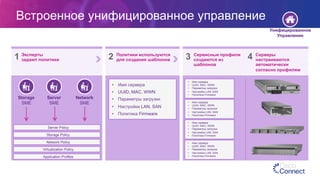

Встроенное унифицированное управление
Эксперты
задают политики1 Политики используются
для создания шаблонов2 Сервисные профили
создаются из
шаблонов
3 Серверы
настраиваются
автоматически
согласно профилям
4
Application Profiles
Virtualization Policy
Network Policy
Storage Policy
Server Policy
Storage
SME
Server
SME
Network
SME
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware
Унифицированное
Управление
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware
•  Имя сервера
•  UUID, MAC, WWN
•  Параметры загрузки
•  Настройки LAN, SAN
•  Политика Firmware

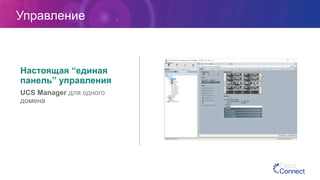

Управление
Настоящая “единая
панель” управления
UCS Manager для одного
домена
Управление
Настоящая “единая
панель” управления
UCS Manager для одного
домена
UCS Central Across
Multiple Domains

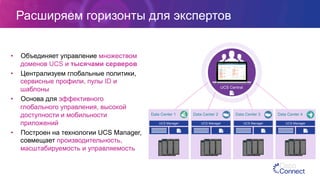

Расширяем горизонты для экспертов
•  Объединяет управление множеством
доменов UCS и тысячами серверов
•  Централизуем глобальные политики,
сервисные профили, пулы ID и
шаблоны
•  Основа для эффективного
глобального управления, высокой
доступности и мобильности
приложений
•  Построен на технологии UCS Manager,
совмещает производительность,
масштабируемость и управляемость
UCS Central
ADFADFA
ADFADFA
ADFADFA
UCS Manager
ADFADFA
ADFADFA
ADFADFA
Data Center 1
UCS Manager
ADFADFA
ADFADFA
ADFADFA
Data Center 2
UCS Manager
ADFADFA
ADFADFA
ADFADFA
Data Center 4
UCS Manager
ADFADFA
ADFADFA
ADFADFA
Data Center 3
Вычислительная система Cisco UCS
Портфолио серверов Cisco UCS
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.24

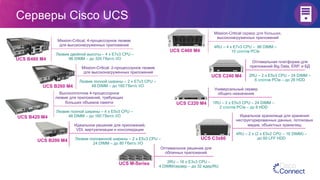

Серверы Cisco UCS
UCS C460 M4
4RU – 4 x E7v3 CPU – 96 DIMM –
10 слотов PCIe
Mission-Critical сервер для больших,
высоконагруженных приложений
UCS C240 M4 2RU – 2 x E5v3 CPU – 24 DIMM –
6 слотов PCIe – до 26 HDD
Оптимальная платформа для
приложений Big Data, ERP, и БД
UCS C220 M4 1RU – 2 x E5v3 CPU – 24 DIMM –
2 слотов PCIe – до 8 HDD
Универсальный сервер
общего назначения
Лезвие половинной ширины – 2 x E5v3 CPU –
24 DIMM – до 80 Гбит/с I/O
Идеальное решение для приложений,
VDI, виртуализации и консолидации
UCS B200 M4
UCS B420 M4
Лезвие полной ширины – 4 x E5v3 CPU –
48 DIMM – до 160 Гбит/с I/O
Высокоплотное 4-процессорное
лезвие для приложений, требующих
больших объемов памяти
UCS B260 M4
Лезвие полной ширины – 2 x E7v3 CPU –
48 DIMM – до 160 Гбит/с I/O
Mission-Critical, 2-процессорное лезвие
для высоконагруженных приложений
UCS B460 M4
Лезвие двойной высоты – 4 x E7v3 CPU –
96 DIMM – до 320 Гбит/с I/O
Mission-Critical, 4-процессорное лезвие
для высоконагруженных приложений

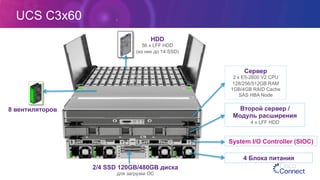

UCS C3x60
4RU – 2 x (2 x E5v2 CPU – 16 DIMM) –
до 60 LFF HDD
Идеальное хранилище для хранения
неструктурированных данных, потоковых
медиа, объектных хранилищ
UCS M-Series 2RU – 16 x E3v3 CPU –
4 DIMM/сервер – до 32 ядер/RU
Оптимальное решение для
облачных приложений
UCS C3х60
HDD
56 x LFF HDD
(из них до 14 SSD)
8 вентиляторов
Сервер
2 x E5-2600 V2 CPU
128/256/512GB RAM
1GB/4GB RAID Cache
SAS HBA Node
Второй сервер /
Модуль расширения
4 x LFF HDD
2/4 SSD 120GB/480GB диска
для загрузки ОС
System I/O Controller (SIOC)
4 Блока питания
Вычислительная система Cisco UCS
UCS M-Series
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.27

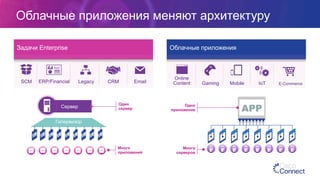

Облачные приложения меняют архитектуру
Задачи Enterprise Облачные приложения
Много
приложений
Сервер
Один
сервер
Много
серверов
Одно
приложение
SCM ERP/Financial Legacy CRM Email
Online
Content Gaming Mobile IoT E-Commerce
Гипервизор

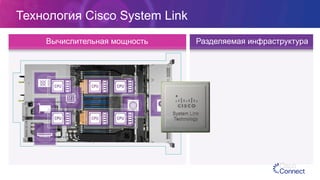

Технология Cisco System Link
Вычислительная мощность Разделяемая инфраструктура
Разделяемые локальные ресурсы
PCIe
Вычислительные Картриджи
Разделяемые локальные ресурсы
Улучшенное использование ресурсов
Выделение ресурсов меньшим нодам

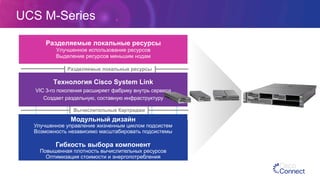

Технология Cisco System Link
VIC 3-го поколения расширяет фабрику внутрь сервера
Создает раздельную, составную инфраструктуру
Модульный дизайн
Улучшенное управление жизненным циклом подсистем
Возможность независимо масштабировать подсистемы
Гибкость выбора компонент
Повышенная плотность вычислительных ресурсов
Оптимизация стоимости и энергопотребления
UCS M-Series
Вычислительный
картридж
2 RU
8 Слотов
1 2
4 x SSD
Блоки питания
2 x 1400 Вт
2 x 40 Гбит/с аплинки
Емкость системы
20 Шасси
320 серверов
1280 ядер
10ТБ памяти
40 Gb ports
10 Gb 62xx Fabric
Interconnects

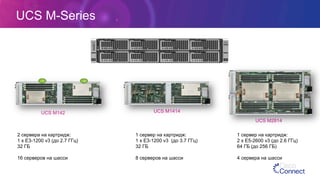

UCS M-Series
1 2
2 сервера на картридж:
1 x E3-1200 v3 (до 2.7 ГГц)
32 ГБ
16 серверов на шасси
1 сервер на картридж:
1 x E3-1200 v3 (до 3.7 ГГц)
32 ГБ
8 серверов на шасси
1 сервер на картридж:
2 x E5-2600 v3 (до 2.6 ГГц)
64 ГБ (до 256 ГБ)
4 сервера на шасси
UCS M142 UCS M1414
UCS M2814
UCS M-Series
Вычислительная система Cisco UCS
Интегрированная инфраструктура
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.33

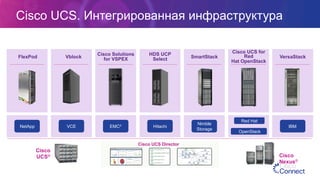

Cisco UCS. Интегрированная инфраструктура
VblockFlexPod
HDS UCP
Select
Cisco Solutions
for VSPEX SmartStack VersaStack
Cisco UCS for
Red
Hat OpenStack
Cisco UCS Director
Cisco
UCS® Cisco
Nexus®
NetApp VCE EMC2 Hitachi
Nimble
Storage
IBM
Red Hat
OpenStack
UCS
Storage

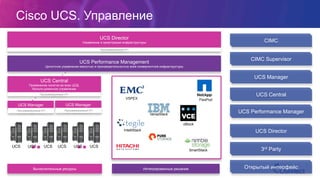

Cisco UCS. Управление
UCS Manager
UCS Central
UCS Director
3rd Party
Открытый интерфейс
CIMC Supervisor
UCS Central
Применение политик во всех ЦОД,
Мульти-доменное управление
Программируемый API
UCS Manager
Программируемый API
UCS Manager
Программируемый API
UCS Performance Management
Целостное управление емкостью и производительностью всей конвергентной инфраструктуры
UCS UCS UCSUCS UCS UCS
vBlock
Интегрированные решения
VSPEX FlexPod
Вычислительные ресурсы
UCS Performance Manager
UCS Director
Управление и оркестрация инфраструктуры
Программируемый API
CIMC
VersaStack
SmartStack
IntelliStack
Вычислительная система Cisco UCS
UCS Momentum
10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.36
23
CPU
17
Virtualization
/Cloud
7
Database
17
Enterprise
Application
18
Enterprise
Middleware
18
HPC
Cisco UCS Benchmarks that held world record performance records as of date of publication For details, please see source document “Cisco Unified Computing System and Intel Xeon
Processors: 100 World-Record Performance Results” at http://www.cisco.com/c/dam/en/us/products/collateral/servers-unified-computing/le_32801_pb_ucs_worldrecords.pdf
Cisco UCS : 100 рекордов производительности

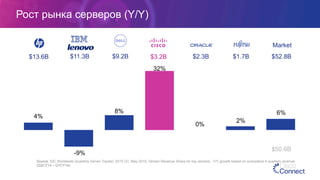

Рост рынка серверов (Y/Y)
4%
-9%
8%
32%
0%
2%
6%
$13.6B $11.3B $9.2B $2.3B $1.7B
$50.6B
Market
$3.2B
Source: IDC Worldwide Quarterly Server Tracker, 2015 Q1, May 2015, Vendor Revenue Share for top vendors. Y/Y growth based on cumulative 4 quarters revenue
(Q2CY14 – Q1CY14).
$52.8B
0% 5% 10% 15% 20% 25% 30% 35% 40%
SGI
Huawei
Hitachi
Lenovo
Dell
Cisco
HP
UCS # 2
with 33.6%
Worldwide
UCS momentum
43,800+ Unique Customers
20,800+ Repeat Customers
Рынок x86 блейд-серверов CY 2015 Q1
Source: IDC Worldwide Quarterly Server Tracker, 2015 Q1, May 2015, Vendor Revenue Share
0% 10% 20% 30% 40% 50% 60%
Fujitsu
SGI
Lenovo
Dell
HP
Cisco
UCS #1
with 48.8%
US
#1 in US for CY15Q1 (48.8%), growing
revenue 49% YoY1
#2 Worldwide for CY14Q1 (33.6%),
growing revenue 41% YoY1
Cisco/
NetApp
VCE
Dell
6.6%
EMC
16.9%
Hitachi
2.4%
HP
16.0%
Lenovo
5.5%
Others
2.2%
Cisco составляет TOP 2 решений –
Vblock и FlexPod

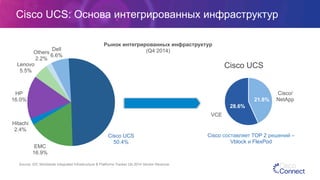

Cisco UCS: Основа интегрированных инфраструктур
Рынок интегрированных инфраструктур
(Q4 2014)
Cisco UCS
Source: IDC Worldwide Integrated Infrastructure & Platforms Tracker Q4 2014 Vendor Revenue
21.8%
28.6%
Cisco UCS
50.4%
Ждем ваших сообщений с хештегом
#CiscoConnectKZ
© 2015 Cisco and/or its affiliates. All rights reserved.
Спасибо
Пожалуйста, заполните анкеты.
Ваше мнение очень важно для нас.
Эльдар Женсыкбаев
Системный инженер-консультант
ezhensyk@cisco.com
Вычислительная система Cisco UCS - обзор, преимущества и стратегия развития

Вычислительная система Cisco UCS - обзор, преимущества и стратегия развития

  • 1.
    Вычислительная система CiscoUCS Эльдар Женсыкбаев Системный инженер-консультант ezhensyk@cisco.com CCIE #36340 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.
  • 2.
    Содержание •  Архитектура сервернойинфраструктуры •  Сервисные профили •  Портфолио серверов Cisco UCS •  UCS C3x60 •  UCS M-Series •  Интегрированная инфраструктура •  UCS Momentum 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.
  • 3.
    Вычислительная система CiscoUCS Архитектура Серверной Инфраструктуры 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.3
  • 4.
    Эволюция архитектуры Традиционная стойка HP ProLiant DL320G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 UID 1 2 HP ProLiant DL365 G5 UID 1 2 HP ProLiant DL365 G5 MODE STACK SPEED DUPLX STAT MASTR RPS SYST Catalyst 3750 SERIES 1 2 3 4 5 6 7 8 9 10 11 12 1X 2X 11X 12X 13 14 15 16 17 18 19 20 21 22 23 24 13X 14X 23X 24X MODE STACK SPEED DUPLX STAT MASTR RPS SYST Catalyst 3750 SERIES 1 2 3 4 5 6 7 8 9 10 11 12 1X 2X 11X 12X 13 14 15 16 17 18 19 20 21 22 23 24 13X 14X 23X 24X DS-X9112 STATUS 1/2/4 Gbps FC Module LINK 5 63 41 2 LINK 11 129 107 8 DS-X9112 STATUS 1/2/4 Gbps FC Module LINK 5 63 41 2 LINK 11 129 107 8 40  x  Rack   Servers FC  Switch Enet  Switch Rack  Mgrs HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 2  x  FC  Switches 2  x  Enet  Switches 2  x  Rack  Managers for 40  Rack  Servers Инфраструктура Серверы Коммутаторы Enet Коммутаторы FC Управление 40 x Серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления для 40 Серверов
  • 5.
    Инфраструктура Серверы Инфраструктура Серверы Инфраструктура Серверы Инфраструктура Серверы Эволюция архитектуры Мини-стойка 1 Мини-стойка 2 Мини-стойка 3 Мини-стойка 4 Реплицируем инфраструктуру длякаждых 16 серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления 16 x Блейд-серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления 16 x Блейд-серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления 16 x Блейд-серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления 16 x Блейд-серверов Традиционная стойка HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 UID 1 2 HP ProLiant DL365 G5 UID 1 2 HP ProLiant DL365 G5 MODE STACK SPEED DUPLX STAT MASTR RPS SYST Catalyst 3750 SERIES 1 2 3 4 5 6 7 8 9 10 11 12 1X 2X 11X 12X 13 14 15 16 17 18 19 20 21 22 23 24 13X 14X 23X 24X MODE STACK SPEED DUPLX STAT MASTR RPS SYST Catalyst 3750 SERIES 1 2 3 4 5 6 7 8 9 10 11 12 1X 2X 11X 12X 13 14 15 16 17 18 19 20 21 22 23 24 13X 14X 23X 24X DS-X9112 STATUS 1/2/4 Gbps FC Module LINK 5 63 41 2 LINK 11 129 107 8 DS-X9112 STATUS 1/2/4 Gbps FC Module LINK 5 63 41 2 LINK 11 129 107 8 40  x  Rack   Servers FC  Switch Enet  Switch Rack  Mgrs HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 HP ProLiant DL320 G5p UID 1 2 2  x  FC  Switches 2  x  Enet  Switches 2  x  Rack  Managers for 40  Rack  Servers Инфраструктура Серверы Коммутаторы Enet Коммутаторы FC Управление 40 x Серверов 2 x Коммутатора FC 2 x Коммутатора Enet 2 x Модуля управления для 40 Серверов
  • 6.
  • 7.
    Упрощаем архитектуру Сложность традиционной архитектуры Ethernet FibreChannel Управление Единая мульти- протокольная фабрика, SingleConnect Унифицированная Фабрика
  • 8.
    Упрощаем архитектуру Сложность традиционной архитектуры Однасетевая фабрика Одна сеть Один уровень SingleConnect Ethernet Fibre Channel Управление Единая мульти- протокольная фабрика, SingleConnect Физически распределенная, с централизованным управлением Архитектура Cisco Fabric Extender Унифицированная Фабрика
  • 9.
    Инфраструктура фабрики BLADE, RACK& CARTRIDGE SingleConnect •  Общий уровень доступа •  Объединение сетей передачи данных, хранения данных и управления •  Увеличение полосы пропускания подключения, а не количества кабелей Управление Ethernet Storage
  • 10.
    Virtual Interface Card(VIC) Замена традиционного подхода с множеством адаптеров Более 256 виртуальных интерфейсов Полоса пропускания до 80 Гбит/с VM-FEX
  • 11.
    Virtual Interface Card(VIC) 1 x 1-Gbps Управление 2 x 1-Gbps Данные 1 x 1-Gbps Данные 1 x 1-Gbps vMotion 1 x 1-Gbps VM Console 1 x 1-Gbps VMkernel 2 x 8-Gbps Fibre Channel Top-of-Rack коммутаторы Fibre Channel Top-of-Rack коммутаторы Ethernet Коммутатор для сети управления Cisco UCS Fabric Interconnect 2 x 10-Gbps Унифицированная фабрика: данные и управление Cisco Nexus Fabric Extender
  • 12.
    Упрощение кабельной инфраструктуры Традиционнаястойка Спонтанно и непоследовательно Традиционный блейд Структурированно и сложно Cisco UCS Просто
  • 13.
    $0 $50,000 $100,000 $150,000 $200,000 $250,000 $300,000 $350,000 $400,000 $450,000 $500,000 13 14 1516 17 24 32 40 48 55 56 64 72 80 88 96 Стоимость инфраструктуры: Шасси/Коммутация Cisco pricing MSRP on May 21, 2015; Vendor 2 & 3 pricing publically available on May 21, 2015. All pricing is for blade chassis and networking only. Servers are not included. Cisco UCS: Шасси UCS 5108 и UCS 6248 FI (два аплинка на модуль ввода/ вывода) Вендор 2: Два конвергентных коммутатора; Лицензия на единое управление Вендор 3: Два конвергентных коммутатора; Ноды для управления; Лицензия на единое управление Number of Chassis Slots
  • 14.
    Вычислительная система CiscoUCS Сервисные профили 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.14
  • 15.
    Традиционная настройка элементов • Эксперты заняты ручной настройкой •  Последовательность процессов и множество точек управления замедляют скорость внедрения •  Ошибки настройки и проблемы обслуживания Storage SME Server SME Network SME •  Параметры QoS •  Назначение пограничного порта для каждого vNIC •  Ограничение скорости приема/ передачи для NIC LAN SAN •  Набор VLAN для NIC •  VLAN тегирование для NIC •  Настройки Remote KVM IP •  Call home •  Remote KVM firmware •  Server UUID •  Параметры Serial over LAN •  Порядок загрузки •  Парамеры IPMI •  BIOS scrub •  BIOS firmware •  Настройки BIOS •  Выбор фабрики FC для HBA •  Количество vHBA •  WWN адрес HBA •  Параметры FC boot •  HBA firmware •  Настройки RAID •  Disk scrub
  • 16.
    UCS: Абстрагирование оборудования • Абстрагирование параметров аппаратной платформы и физических серверов •  Инкапсуляция в сервисные профили •  Возможность настройки через GUI, CLI или XML API Cisco UCS B-Series, C-Series, или M-Series Cisco UCS 6200 Fabric Interconnect Сервисный профиль Автоматическая настройка аппаратной платформы согласно политикам •  Настройки аплинков, VLAN, VSAN, QoS, и PortChannel •  Настройки серверных портов включая конфигурацию LAN и SAN •  Настройки сетевых адаптеров (NIC): MAC адрес, VLAN, параметры QoS; Настройки Host Bus Adapter (HBA): адрес WWN, VSAN, ограничения полосы пропускания; версии firmware •  Unique unit ID (UUID), версии firmware, настройки RAID •  Назначение сервисного профиля серверу, слоту в шасси или пулу Cisco Virtual Interface Card Программируемая инфраструктура
  • 17.
    Сервисные профили UCS SIMКарта Индивидуальность телефона Service Profile Индивидуальность сервера Сервисный профиль UCS Унифицированное управление Политики сети Политики хранения Политики серверов
  • 18.
    Встроенное унифицированное управление Эксперты задаютполитики1 Унифицированное Управление Application Profiles Virtualization Policy Network Policy Storage Policy Server Policy Storage SME Server SME Network SME
  • 19.
    Встроенное унифицированное управление Эксперты задаютполитики1 Политики используются для создания шаблонов2 Application Profiles Virtualization Policy Network Policy Storage Policy Server Policy Storage SME Server SME Network SME •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware Унифицированное Управление
  • 20.
    Встроенное унифицированное управление Эксперты задаютполитики1 Политики используются для создания шаблонов2 Сервисные профили создаются из шаблонов 3 Серверы настраиваются автоматически согласно профилям 4 Application Profiles Virtualization Policy Network Policy Storage Policy Server Policy Storage SME Server SME Network SME •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware Унифицированное Управление •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware •  Имя сервера •  UUID, MAC, WWN •  Параметры загрузки •  Настройки LAN, SAN •  Политика Firmware
  • 21.
  • 22.
    Управление Настоящая “единая панель” управления UCSManager для одного домена UCS Central Across Multiple Domains
  • 23.
    Расширяем горизонты дляэкспертов •  Объединяет управление множеством доменов UCS и тысячами серверов •  Централизуем глобальные политики, сервисные профили, пулы ID и шаблоны •  Основа для эффективного глобального управления, высокой доступности и мобильности приложений •  Построен на технологии UCS Manager, совмещает производительность, масштабируемость и управляемость UCS Central ADFADFA ADFADFA ADFADFA UCS Manager ADFADFA ADFADFA ADFADFA Data Center 1 UCS Manager ADFADFA ADFADFA ADFADFA Data Center 2 UCS Manager ADFADFA ADFADFA ADFADFA Data Center 4 UCS Manager ADFADFA ADFADFA ADFADFA Data Center 3
  • 24.
    Вычислительная система CiscoUCS Портфолио серверов Cisco UCS 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.24
  • 25.
    Серверы Cisco UCS UCSC460 M4 4RU – 4 x E7v3 CPU – 96 DIMM – 10 слотов PCIe Mission-Critical сервер для больших, высоконагруженных приложений UCS C240 M4 2RU – 2 x E5v3 CPU – 24 DIMM – 6 слотов PCIe – до 26 HDD Оптимальная платформа для приложений Big Data, ERP, и БД UCS C220 M4 1RU – 2 x E5v3 CPU – 24 DIMM – 2 слотов PCIe – до 8 HDD Универсальный сервер общего назначения Лезвие половинной ширины – 2 x E5v3 CPU – 24 DIMM – до 80 Гбит/с I/O Идеальное решение для приложений, VDI, виртуализации и консолидации UCS B200 M4 UCS B420 M4 Лезвие полной ширины – 4 x E5v3 CPU – 48 DIMM – до 160 Гбит/с I/O Высокоплотное 4-процессорное лезвие для приложений, требующих больших объемов памяти UCS B260 M4 Лезвие полной ширины – 2 x E7v3 CPU – 48 DIMM – до 160 Гбит/с I/O Mission-Critical, 2-процессорное лезвие для высоконагруженных приложений UCS B460 M4 Лезвие двойной высоты – 4 x E7v3 CPU – 96 DIMM – до 320 Гбит/с I/O Mission-Critical, 4-процессорное лезвие для высоконагруженных приложений UCS C3x60 4RU – 2 x (2 x E5v2 CPU – 16 DIMM) – до 60 LFF HDD Идеальное хранилище для хранения неструктурированных данных, потоковых медиа, объектных хранилищ UCS M-Series 2RU – 16 x E3v3 CPU – 4 DIMM/сервер – до 32 ядер/RU Оптимальное решение для облачных приложений
  • 26.
    UCS C3х60 HDD 56 xLFF HDD (из них до 14 SSD) 8 вентиляторов Сервер 2 x E5-2600 V2 CPU 128/256/512GB RAM 1GB/4GB RAID Cache SAS HBA Node Второй сервер / Модуль расширения 4 x LFF HDD 2/4 SSD 120GB/480GB диска для загрузки ОС System I/O Controller (SIOC) 4 Блока питания
  • 27.
    Вычислительная система CiscoUCS UCS M-Series 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.27
  • 28.
    Облачные приложения меняютархитектуру Задачи Enterprise Облачные приложения Много приложений Сервер Один сервер Много серверов Одно приложение SCM ERP/Financial Legacy CRM Email Online Content Gaming Mobile IoT E-Commerce Гипервизор
  • 29.
    Технология Cisco SystemLink Вычислительная мощность Разделяемая инфраструктура
  • 30.
    Разделяемые локальные ресурсы PCIe ВычислительныеКартриджи Разделяемые локальные ресурсы Улучшенное использование ресурсов Выделение ресурсов меньшим нодам Технология Cisco System Link VIC 3-го поколения расширяет фабрику внутрь сервера Создает раздельную, составную инфраструктуру Модульный дизайн Улучшенное управление жизненным циклом подсистем Возможность независимо масштабировать подсистемы Гибкость выбора компонент Повышенная плотность вычислительных ресурсов Оптимизация стоимости и энергопотребления UCS M-Series
  • 31.
    Вычислительный картридж 2 RU 8 Слотов 12 4 x SSD Блоки питания 2 x 1400 Вт 2 x 40 Гбит/с аплинки Емкость системы 20 Шасси 320 серверов 1280 ядер 10ТБ памяти 40 Gb ports 10 Gb 62xx Fabric Interconnects UCS M-Series
  • 32.
    1 2 2 серверана картридж: 1 x E3-1200 v3 (до 2.7 ГГц) 32 ГБ 16 серверов на шасси 1 сервер на картридж: 1 x E3-1200 v3 (до 3.7 ГГц) 32 ГБ 8 серверов на шасси 1 сервер на картридж: 2 x E5-2600 v3 (до 2.6 ГГц) 64 ГБ (до 256 ГБ) 4 сервера на шасси UCS M142 UCS M1414 UCS M2814 UCS M-Series
  • 33.
    Вычислительная система CiscoUCS Интегрированная инфраструктура 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.33
  • 34.
    Cisco UCS. Интегрированнаяинфраструктура VblockFlexPod HDS UCP Select Cisco Solutions for VSPEX SmartStack VersaStack Cisco UCS for Red Hat OpenStack Cisco UCS Director Cisco UCS® Cisco Nexus® NetApp VCE EMC2 Hitachi Nimble Storage IBM Red Hat OpenStack
  • 35.
    UCS Storage Cisco UCS. Управление UCSManager UCS Central UCS Director 3rd Party Открытый интерфейс CIMC Supervisor UCS Central Применение политик во всех ЦОД, Мульти-доменное управление Программируемый API UCS Manager Программируемый API UCS Manager Программируемый API UCS Performance Management Целостное управление емкостью и производительностью всей конвергентной инфраструктуры UCS UCS UCSUCS UCS UCS vBlock Интегрированные решения VSPEX FlexPod Вычислительные ресурсы UCS Performance Manager UCS Director Управление и оркестрация инфраструктуры Программируемый API CIMC VersaStack SmartStack IntelliStack
  • 36.
    Вычислительная система CiscoUCS UCS Momentum 10/1/15 © 2015 Cisco and/or its affiliates. All rights reserved.36
  • 37.
    23 CPU 17 Virtualization /Cloud 7 Database 17 Enterprise Application 18 Enterprise Middleware 18 HPC Cisco UCS Benchmarksthat held world record performance records as of date of publication For details, please see source document “Cisco Unified Computing System and Intel Xeon Processors: 100 World-Record Performance Results” at http://www.cisco.com/c/dam/en/us/products/collateral/servers-unified-computing/le_32801_pb_ucs_worldrecords.pdf Cisco UCS : 100 рекордов производительности
  • 38.
    Рост рынка серверов(Y/Y) 4% -9% 8% 32% 0% 2% 6% $13.6B $11.3B $9.2B $2.3B $1.7B $50.6B Market $3.2B Source: IDC Worldwide Quarterly Server Tracker, 2015 Q1, May 2015, Vendor Revenue Share for top vendors. Y/Y growth based on cumulative 4 quarters revenue (Q2CY14 – Q1CY14). $52.8B
  • 39.
    0% 5% 10%15% 20% 25% 30% 35% 40% SGI Huawei Hitachi Lenovo Dell Cisco HP UCS # 2 with 33.6% Worldwide UCS momentum 43,800+ Unique Customers 20,800+ Repeat Customers Рынок x86 блейд-серверов CY 2015 Q1 Source: IDC Worldwide Quarterly Server Tracker, 2015 Q1, May 2015, Vendor Revenue Share 0% 10% 20% 30% 40% 50% 60% Fujitsu SGI Lenovo Dell HP Cisco UCS #1 with 48.8% US #1 in US for CY15Q1 (48.8%), growing revenue 49% YoY1 #2 Worldwide for CY14Q1 (33.6%), growing revenue 41% YoY1
  • 40.
    Cisco/ NetApp VCE Dell 6.6% EMC 16.9% Hitachi 2.4% HP 16.0% Lenovo 5.5% Others 2.2% Cisco составляет TOP2 решений – Vblock и FlexPod Cisco UCS: Основа интегрированных инфраструктур Рынок интегрированных инфраструктур (Q4 2014) Cisco UCS Source: IDC Worldwide Integrated Infrastructure & Platforms Tracker Q4 2014 Vendor Revenue 21.8% 28.6% Cisco UCS 50.4%
  • 41.
    Ждем ваших сообщенийс хештегом #CiscoConnectKZ © 2015 Cisco and/or its affiliates. All rights reserved. Спасибо Пожалуйста, заполните анкеты. Ваше мнение очень важно для нас. Эльдар Женсыкбаев Системный инженер-консультант ezhensyk@cisco.com
