Tune-up Motor Bensin
Dokumen ini menjelaskan langkah-langkah tune-up mesin bensin, termasuk pemeriksaan dan penggantian berbagai komponen seperti oli, baterai, dan busi. Prosedur ini juga mencakup penyetelan katup dan pengapian untuk memastikan kinerja mesin optimal. Selain itu, terdapat informasi tentang pemeriksaan sistem pendingin dan V-belt.
More Related Content
Tune-up Motor Bensin

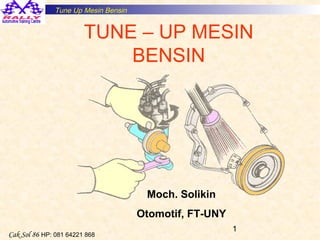

- 1. Tune Up MesinBensin TUNE – UP MESIN BENSIN Moch. Solikin Otomotif, FT-UNY Cak Sol 86 HP: 081 64221 868 1

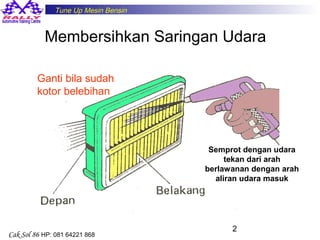

- 2. Tune Up MesinBensin Membersihkan Saringan Udara Ganti bila sudah kotor belebihan Semprot dengan udara tekan dari arah berlawanan dengan arah aliran udara masuk Cak Sol 86 HP: 081 64221 868 2
- 3. Tune Up MesinBensin Periksa Oli Mesin Periksa : Jumlah Oli Viskositas oli Ganti Oli dengan jumlah dan kualitas sesuai rekomondasi pabrik. Misalnya; Mesin Toyota Kijang jumlah 3 liter, ganti saringan 3,5 liter. SAE 30-50W, API Service minimal SF Cak Sol 86 HP: 081 64221 868 3

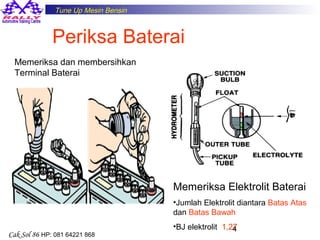

- 4. Tune Up MesinBensin Periksa Baterai Memeriksa dan membersihkan Terminal Baterai Memeriksa Elektrolit Baterai •Jumlah Elektrolit diantara Batas Atas dan Batas Bawah Cak Sol 86 HP: 081 64221 868 •BJ elektrolit 1,27 4

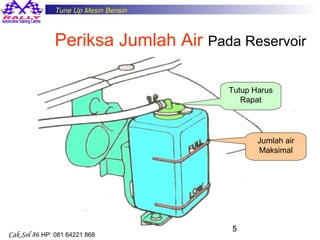

- 5. Tune Up MesinBensin Periksa Jumlah Air Pada Reservoir Tutup Harus Rapat Jumlah air Maksimal Cak Sol 86 HP: 081 64221 868 5

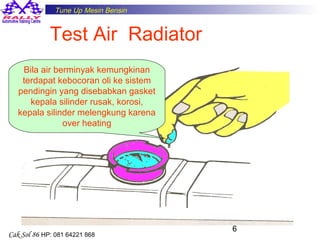

- 6. Tune Up MesinBensin Test Air Radiator Bila air berminyak kemungkinan terdapat kebocoran oli ke sistem pendingin yang disebabkan gasket kepala silinder rusak, korosi, kepala silinder melengkung karena over heating Cak Sol 86 HP: 081 64221 868 6

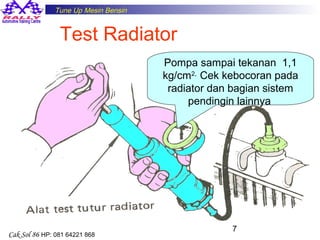

- 7. Tune Up MesinBensin Test Radiator Pompa sampai tekanan 1,1 kg/cm2, Cek kebocoran pada radiator dan bagian sistem pendingin lainnya Cak Sol 86 HP: 081 64221 868 7

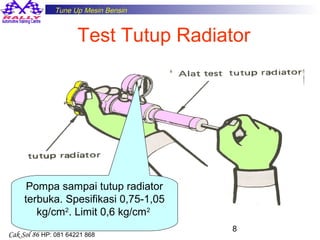

- 8. Tune Up MesinBensin Test Tutup Radiator Pompa sampai tutup radiator terbuka. Spesifikasi 0,75-1,05 kg/cm2. Limit 0,6 kg/cm2 Cak Sol 86 HP: 081 64221 868 8
- 9. Tune Up MesinBensin Pemeriksaan V Belt Pemeriksaan V Belt dengan cara tekan 10 kg maka difleksi 7-10 mm Pemeriksaan keretakan V Belt Cak Sol 86 HP: 081 64221 868 Kendorkan baut pengikat, Geser alternator sapai tegangan tepat, kencangkan baut 9

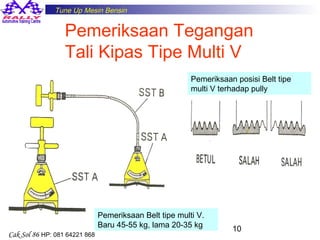

- 10. Tune Up MesinBensin Pemeriksaan Tegangan Tali Kipas Tipe Multi V Pemeriksaan posisi Belt tipe multi V terhadap pully Pemeriksaan Belt tipe multi V. Baru 45-55 kg, lama 20-35 kg Cak Sol 86 HP: 081 64221 868 10
- 11. Tune Up MesinBensin Menyetel Katup Dengan Roker Arm Celah IN = 0,20 mm, EX=0,30 mm Putar poros engkol sampai Top Silinder 1 Cek celah katup dengan feller gauge silinder 1 katup IN & EX, Silinder 2 katup IN dan silinder 3 katup EX Bila tidak sesuai spesifikasi stel celah katup Obeng Filler gauge Kunci 12 Putar engkol 360o, cek dan stel katup yang belum disetel saat top silinder 1 Cak Sol 86 HP: 081 64221 868 11

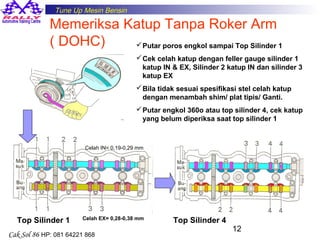

- 12. Tune Up MesinBensin Memeriksa Katup Tanpa Roker Arm ( DOHC) Putar poros engkol sampai Top Silinder 1 Cek celah katup dengan feller gauge silinder 1 katup IN & EX, Silinder 2 katup IN dan silinder 3 katup EX Bila tidak sesuai spesifikasi stel celah katup dengan menambah shim/ plat tipis/ Ganti. Putar engkol 360o atau top silinder 4, cek katup yang belum diperiksa saat top silinder 1 Celah IN= 0,19-0,29 mm Top Silinder 1 Celah EX= 0,28-0,38 mm Cak Sol 86 HP: 081 64221 868 Top Silinder 4 12

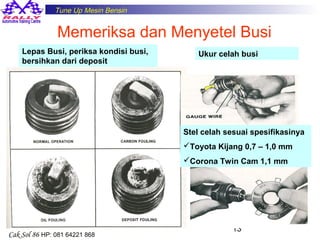

- 13. Tune Up MesinBensin Memeriksa dan Menyetel Busi Lepas Busi, periksa kondisi busi, bersihkan dari deposit Ukur celah busi Stel celah sesuai spesifikasinya Toyota Kijang 0,7 – 1,0 mm Corona Twin Cam 1,1 mm Cak Sol 86 HP: 081 64221 868 13

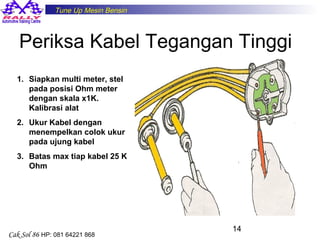

- 14. Tune Up MesinBensin Periksa Kabel Tegangan Tinggi 1. Siapkan multi meter, stel pada posisi Ohm meter dengan skala x1K. Kalibrasi alat 2. Ukur Kabel dengan menempelkan colok ukur pada ujung kabel 3. Batas max tiap kabel 25 K Ohm Cak Sol 86 HP: 081 64221 868 14

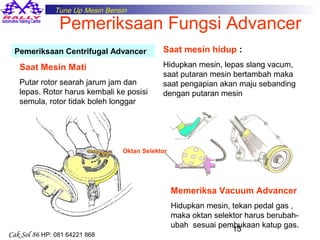

- 15. Tune Up MesinBensin Pemeriksaan Fungsi Advancer Pemeriksaan Centrifugal Advancer Saat Mesin Mati Putar rotor searah jarum jam dan lepas. Rotor harus kembali ke posisi semula, rotor tidak boleh longgar Saat mesin hidup : Hidupkan mesin, lepas slang vacum, saat putaran mesin bertambah maka saat pengapian akan maju sebanding dengan putaran mesin Oktan Selektor Memeriksa Vacuum Advancer Cak Sol 86 HP: 081 64221 868 Hidupkan mesin, tekan pedal gas , maka oktan selektor harus berubahubah sesuai pembukaan katup gas. 15

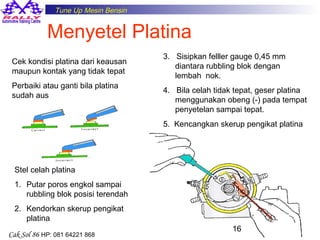

- 16. Tune Up MesinBensin Menyetel Platina Cek kondisi platina dari keausan maupun kontak yang tidak tepat Perbaiki atau ganti bila platina sudah aus 3. Sisipkan felller gauge 0,45 mm diantara rubbling blok dengan lembah nok. 4. Bila celah tidak tepat, geser platina menggunakan obeng (-) pada tempat penyetelan sampai tepat. 5. Kencangkan skerup pengikat platina Stel celah platina 1. Putar poros engkol sampai rubbling blok posisi terendah 2. Kendorkan skerup pengikat platina Cak Sol 86 HP: 081 64221 868 16

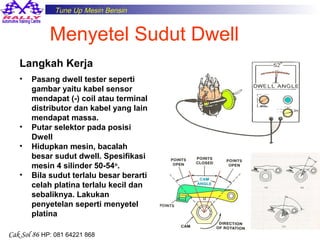

- 17. Tune Up MesinBensin Menyetel Sudut Dwell Langkah Kerja • • • • Pasang dwell tester seperti gambar yaitu kabel sensor mendapat (-) coil atau terminal distributor dan kabel yang lain mendapat massa. Putar selektor pada posisi Dwell Hidupkan mesin, bacalah besar sudut dwell. Spesifikasi mesin 4 silinder 50-54o. Bila sudut terlalu besar berarti celah platina terlalu kecil dan sebaliknya. Lakukan penyetelan seperti menyetel platina Cak Sol 86 HP: 081 64221 868 17

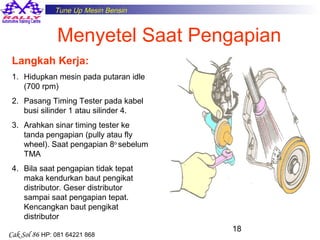

- 18. Tune Up MesinBensin Menyetel Saat Pengapian Langkah Kerja: 1. Hidupkan mesin pada putaran idle (700 rpm) 2. Pasang Timing Tester pada kabel busi silinder 1 atau silinder 4. 3. Arahkan sinar timing tester ke tanda pengapian (pully atau fly wheel). Saat pengapian 8o sebelum TMA 4. Bila saat pengapian tidak tepat maka kendurkan baut pengikat distributor. Geser distributor sampai saat pengapian tepat. Kencangkan baut pengikat distributor Cak Sol 86 HP: 081 64221 868 18

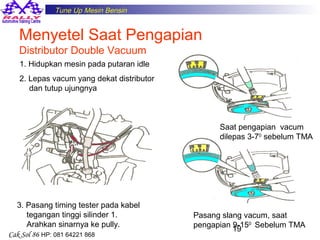

- 19. Tune Up MesinBensin Menyetel Saat Pengapian Distributor Double Vacuum 1. Hidupkan mesin pada putaran idle 2. Lepas vacum yang dekat distributor dan tutup ujungnya Saat pengapian vacum dilepas 3-70 sebelum TMA 3. Pasang timing tester pada kabel tegangan tinggi silinder 1. Arahkan sinarnya ke pully. Cak Sol 86 HP: 081 64221 868 Pasang slang vacum, saat pengapian 19 0 Sebelum TMA 9-15

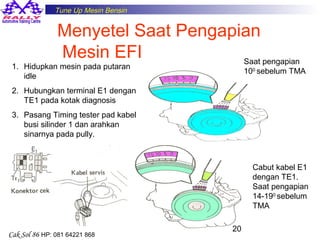

- 20. Tune Up MesinBensin Menyetel Saat Pengapian Mesin EFI Saat pengapian 1. Hidupkan mesin pada putaran idle 100 sebelum TMA 2. Hubungkan terminal E1 dengan TE1 pada kotak diagnosis 3. Pasang Timing tester pad kabel busi silinder 1 dan arahkan sinarnya pada pully. Cabut kabel E1 dengan TE1. Saat pengapian 14-190 sebelum TMA Cak Sol 86 HP: 081 64221 868 20

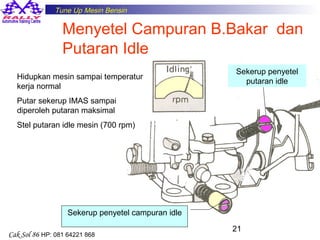

- 21. Tune Up MesinBensin Menyetel Campuran B.Bakar dan Putaran Idle Hidupkan mesin sampai temperatur kerja normal Sekerup penyetel putaran idle Putar sekerup IMAS sampai diperoleh putaran maksimal Stel putaran idle mesin (700 rpm) Sekerup penyetel campuran idle Cak Sol 86 HP: 081 64221 868 21

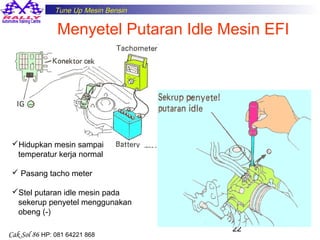

- 22. Tune Up MesinBensin Menyetel Putaran Idle Mesin EFI Hidupkan mesin sampai temperatur kerja normal Pasang tacho meter Stel putaran idle mesin pada sekerup penyetel menggunakan obeng (-) Cak Sol 86 HP: 081 64221 868 22
- 23. Tune Up MesinBensin Sekian Terima Kasih Semoga Bermanfaat Cak Sol 86 HP: 081 64221 868 23
