Dokumen ini membahas berbagai jenis rig pengeboran, termasuk land rig, jack up rig, platform rig, submersible rig, dan semi-submersible rig, serta karakteristik dan kedalaman pengeboran masing-masing. Selain itu, dijelaskan juga tentang peralatan pengeboran, seperti mata bor, sistem penggerak, dan perangkat untuk mencegah semburan liar. Informasi terkait mobilisasi rig dan fluid sirkulasi dalam proses pengeboran juga diuraikan dengan detail.

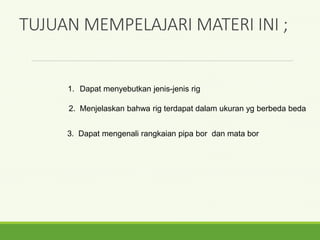

2. TUJUAN MEMPELAJARI MATERI INI ;
1. Dapat menyebutkan jenis-jenis rig
2. Menjelaskan bahwa rig terdapat dalam ukuran yg berbeda beda
3. Dapat mengenali rangkaian pipa bor dan mata bor

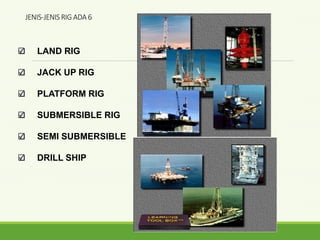

3. LAND RIG
JACK UP RIG
PLATFORM RIG
SUBMERSIBLE RIG
SEMI SUBMERSIBLE
DRILL SHIP
JENIS-JENIS RIG ADA 6

4. LAND RIG
1. Ringan ( 1000-1500)m ,
2. Sedang ( 1200-3000)m,
3. Berat ( 3000-5000) m
4. Ultra berat ( 5500-7500)m
Mobilisasi Land Rig
Truk, traktor, truk gandengan , tongkang, helicopter, juga
menggunakan peralatan pengangkut alat berat yang
dilengkapi roda-roda dan pada kasus-kasus tertentu
menggunakan peralatan khusus yang bertekanan udara.
Land rig dipakai untuk mengebor sumur-sumur di daratan yang
kering , dan umumnya dibagi 4 klas:

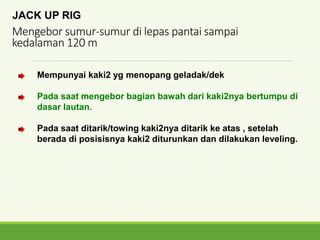

5. Mempunyai kaki2 yg menopang geladak/dek
Pada saat mengebor bagian bawah dari kaki2nya bertumpu di
dasar lautan.
Pada saat ditarik/towing kaki2nya ditarik ke atas , setelah
berada di posisisnya kaki2 diturunkan dan dilakukan leveling.
Mengebor sumur-sumur di lepas pantai sampai
kedalaman 120 m
JACK UP RIG

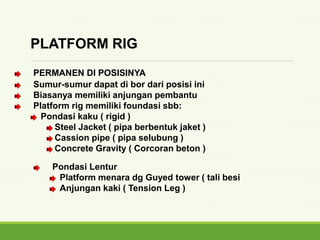

6. Sumur-sumur dapat di bor dari posisi ini
Biasanya memiliki anjungan pembantu
Platform rig memiliki foundasi sbb:
Pondasi kaku ( rigid )
Steel Jacket ( pipa berbentuk jaket )
Cassion pipe ( pipa selubung )
Concrete Gravity ( Corcoran beton )
PLATFORM RIG
PERMANEN DI POSISINYA
Pondasi Lentur
Platform menara dg Guyed tower ( tali besi
Anjungan kaki ( Tension Leg )

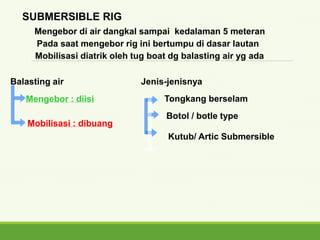

7. Balasting air Jenis-jenisnya
Mobilisasi : dibuang
Mengebor : diisi
Mengebor di air dangkal sampai kedalaman 5 meteran
Botol / botle type
Kutub/ Artic Submersible
SUBMERSIBLE RIG
Pada saat mengebor rig ini bertumpu di dasar lautan
Mobilisasi diatrik oleh tug boat dg balasting air yg ada
Tongkang berselam

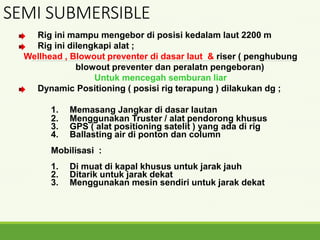

8. Rig ini mampu mengebor di posisi kedalam laut 2200 m
Rig ini dilengkapi alat ;
Wellhead , Blowout preventer di dasar laut & riser ( penghubung
blowout preventer dan peralatn pengeboran)
Untuk mencegah semburan liar
Dynamic Positioning ( posisi rig terapung ) dilakukan dg ;
1. Memasang Jangkar di dasar lautan
2. Menggunakan Truster / alat pendorong khusus
3. GPS ( alat positioning satelit ) yang ada di rig
4. Ballasting air di ponton dan column
Mobilisasi :
1. Di muat di kapal khusus untuk jarak jauh
2. Ditarik untuk jarak dekat
3. Menggunakan mesin sendiri untuk jarak dekat
SEMI SUBMERSIBLE

9. Rig ini berupa rig terapung yang dapat bergerak sendiri
Rig ini dilengkapi alat pencegah semburan liar seperti Rig
SemiSubmersible
DRILL SHIP

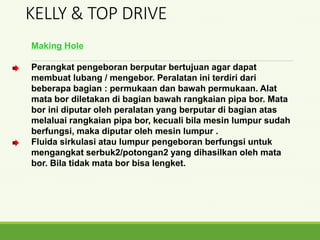

10. Making Hole
Perangkat pengeboran berputar bertujuan agar dapat
membuat lubang / mengebor. Peralatan ini terdiri dari
beberapa bagian : permukaan dan bawah permukaan. Alat
mata bor diletakan di bagian bawah rangkaian pipa bor. Mata
bor ini diputar oleh peralatan yang berputar di bagian atas
melaluai rangkaian pipa bor, kecuali bila mesin lumpur sudah
berfungsi, maka diputar oleh mesin lumpur .
Fluida sirkulasi atau lumpur pengeboran berfungsi untuk
mengangkat serbuk2/potongan2 yang dihasilkan oleh mata
bor. Bila tidak mata bor bisa lengket.
KELLY & TOP DRIVE

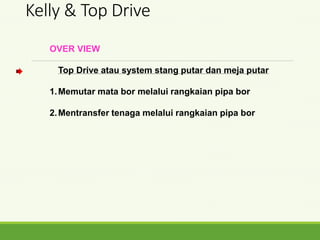

11. OVER VIEW
Top Drive atau system stang putar dan meja putar
1.Memutar mata bor melalui rangkaian pipa bor
2.Mentransfer tenaga melalui rangkaian pipa bor
Kelly & Top Drive

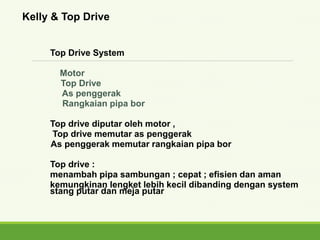

12. Top Drive System
Motor
Top Drive
As penggerak
Rangkaian pipa bor
Top drive diputar oleh motor ,
Top drive memutar as penggerak
As penggerak memutar rangkaian pipa bor
Top drive :
menambah pipa sambungan ; cepat ; efisien dan aman
kemungkinan lengket lebih kecil dibanding dengan system
stang putar dan meja putar
Kelly & Top Drive

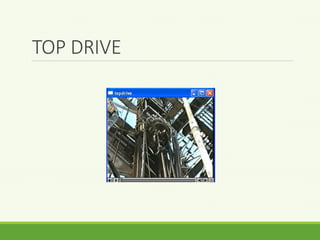

13. TOP DRIVE

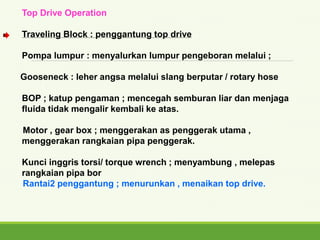

14. Top Drive Operation
Traveling Block : penggantung top drive
Pompa lumpur : menyalurkan lumpur pengeboran melalui ;
Gooseneck : leher angsa melalui slang berputar / rotary hose
BOP ; katup pengaman ; mencegah semburan liar dan menjaga
fluida tidak mengalir kembali ke atas.
Motor , gear box ; menggerakan as penggerak utama ,
menggerakan rangkaian pipa penggerak.
Kunci inggris torsi/ torque wrench ; menyambung , melepas
rangkaian pipa bor
Rantai2 penggantung ; menurunkan , menaikan top drive.

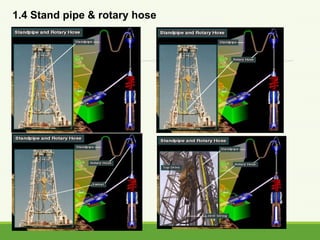

15. 1.4 Stand pipe & rotary hose

16. BAGAN OPERASI

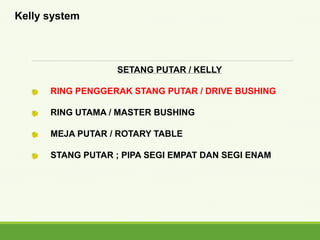

17. SETANG PUTAR / KELLY
RING PENGGERAK STANG PUTAR / DRIVE BUSHING
RING UTAMA / MASTER BUSHING
MEJA PUTAR / ROTARY TABLE
STANG PUTAR ; PIPA SEGI EMPAT DAN SEGI ENAM
Kelly system

18. KELLY

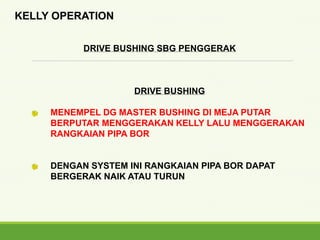

19. DRIVE BUSHING SBG PENGGERAK
DRIVE BUSHING
MENEMPEL DG MASTER BUSHING DI MEJA PUTAR
BERPUTAR MENGGERAKAN KELLY LALU MENGGERAKAN
RANGKAIAN PIPA BOR
DENGAN SYSTEM INI RANGKAIAN PIPA BOR DAPAT
BERGERAK NAIK ATAU TURUN
KELLY OPERATION

20. DRILL PIPE ( SIFATNYA LENTUR , SEPEK SESUAI KONDISI
SUMUR , UKURAN UMUM 5 IN DIA DAN PANJANG 8.2-9.1
M , ISTILAH BATANG PIPA ; JOINTS) , UJUNG ; PIN
SAMBUNGAN LAKI2, BOX SAMBUNGAN PEREMPUAN.
PIPA KELAS BERAT ( DIPASANG DI UJUNG BAWAH DRILL
PIPE ) BERFUNGSI MENGURANGI TEGANGAN DARI
DRILL COLLARS
BENTUK POLOS / LICIN
BENTUK ULIR
(Mengurangi lengket)
DRILL STRING COMPONENTS

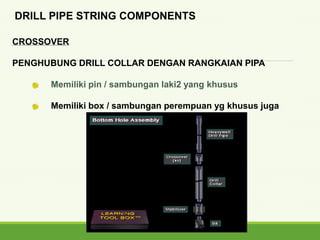

21. CROSSOVER
PENGHUBUNG DRILL COLLAR DENGAN RANGKAIAN PIPA
Memiliki pin / sambungan laki2 yang khusus
Memiliki box / sambungan perempuan yg khusus juga
DRILL PIPE STRING COMPONENTS

22. DRILL PIPE STRING COMPONENTS
Drill collars ; bersifat sangat kaku dan memiliki dua
jenis
1. bentuk polos
2. bentuk ulir

23. REAMER & STABILIZER
REAMER ATAU
STABILIZER
DIPASANG DI BAWAH DRILL COLLARS
DI ATAS DARI MATA BOR / BIT

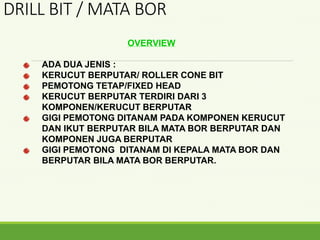

24. OVERVIEW
ADA DUA JENIS :
KERUCUT BERPUTAR/ ROLLER CONE BIT
PEMOTONG TETAP/FIXED HEAD
KERUCUT BERPUTAR TERDIRI DARI 3
KOMPONEN/KERUCUT BERPUTAR
GIGI PEMOTONG DITANAM PADA KOMPONEN KERUCUT
DAN IKUT BERPUTAR BILA MATA BOR BERPUTAR DAN
KOMPONEN JUGA BERPUTAR
GIGI PEMOTONG DITANAM DI KEPALA MATA BOR DAN
BERPUTAR BILA MATA BOR BERPUTAR.
DRILL BIT / MATA BOR

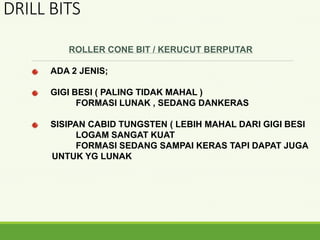

25. ROLLER CONE BIT / KERUCUT BERPUTAR
ADA 2 JENIS;
GIGI BESI ( PALING TIDAK MAHAL )
FORMASI LUNAK , SEDANG DANKERAS
SISIPAN CABID TUNGSTEN ( LEBIH MAHAL DARI GIGI BESI
LOGAM SANGAT KUAT
FORMASI SEDANG SAMPAI KERAS TAPI DAPAT JUGA
UNTUK YG LUNAK
DRILL BITS

26. Mata bor jenis kerucut
berputar
Gigi besi
Sisipan carbid tangsten

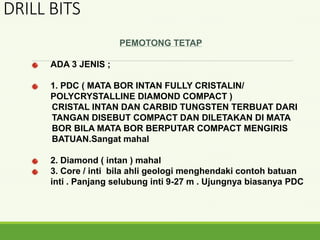

27. PEMOTONG TETAP
ADA 3 JENIS ;
1. PDC ( MATA BOR INTAN FULLY CRISTALIN/
POLYCRYSTALLINE DIAMOND COMPACT )
CRISTAL INTAN DAN CARBID TUNGSTEN TERBUAT DARI
TANGAN DISEBUT COMPACT DAN DILETAKAN DI MATA
BOR BILA MATA BOR BERPUTAR COMPACT MENGIRIS
BATUAN.Sangat mahal
2. Diamond ( intan ) mahal
3. Core / inti bila ahli geologi menghendaki contoh batuan
inti . Panjang selubung inti 9-27 m . Ujungnya biasanya PDC
DRILL BITS

28. Mata bor pemotong tetap
1. PDC
2. Diamond
3. Core / inti

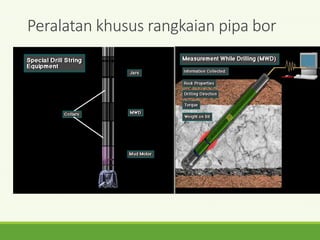

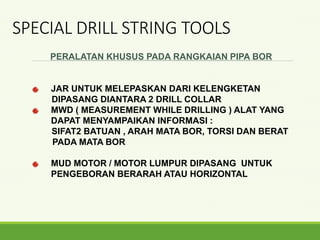

29. PERALATAN KHUSUS PADA RANGKAIAN PIPA BOR
JAR UNTUK MELEPASKAN DARI KELENGKETAN
DIPASANG DIANTARA 2 DRILL COLLAR
MWD ( MEASUREMENT WHILE DRILLING ) ALAT YANG
DAPAT MENYAMPAIKAN INFORMASI :
SIFAT2 BATUAN , ARAH MATA BOR, TORSI DAN BERAT
PADA MATA BOR
MUD MOTOR / MOTOR LUMPUR DIPASANG UNTUK
PENGEBORAN BERARAH ATAU HORIZONTAL
SPECIAL DRILL STRING TOOLS

30. Peralatan khusus rangkaian pipa bor

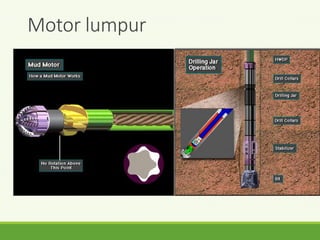

31. Motor lumpur

32. Have a nice and
safe day
TERIMA KASIH SELAMAT BELAJAR
