누구나 TensorFlow!
J. Kang Ph.D.
누구나 TensorFlow
- Module 2 : Hello Machine Learning and Tensorflow
Jaewook Kang, Ph.D.
jwkang@soundl.ly
Soundlly Inc.
Sep. 2017
1
© 2017
Jaewook Kang
All Rights Reserved

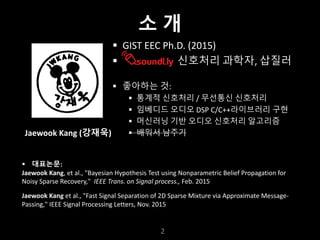

J. Kang Ph.D.

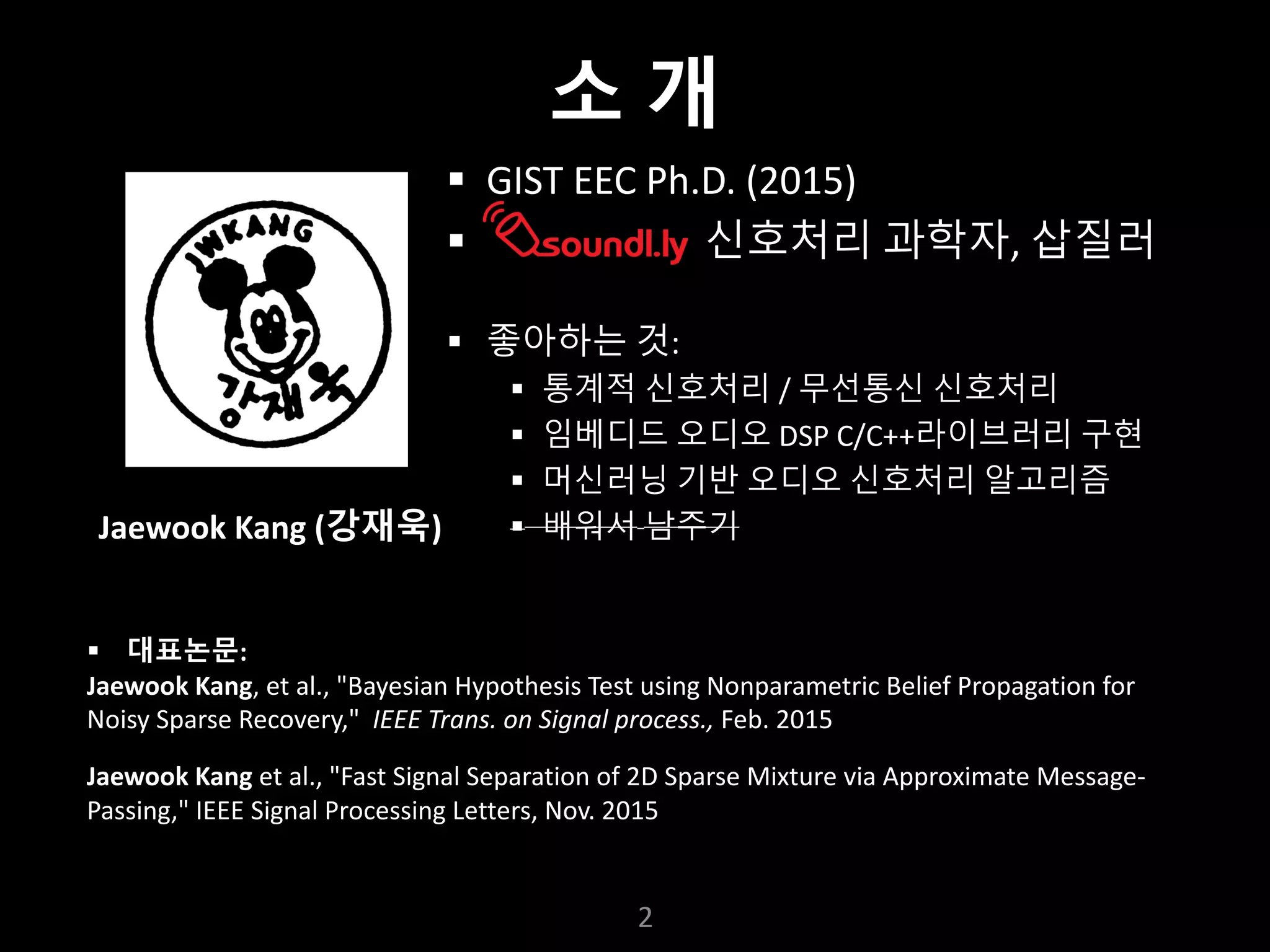

§ GIST EEC Ph.D. (2015)
§ 신호처리 과학자, 삽질러
§ 좋아하는 것:
§ 통계적 신호처리 / 무선통신 신호처리
§ 임베디드 오디오 DSP C/C++라이브러리 구현
§ 머신러닝 기반 오디오 신호처리 알고리즘
§ 배워서 남주기
2
§ 대표논문:
Jaewook Kang, et al., "Bayesian Hypothesis Test using Nonparametric Belief Propagation for
Noisy Sparse Recovery," IEEE Trans. on Signal process., Feb. 2015
Jaewook Kang et al., "Fast Signal Separation of 2D Sparse Mixture via Approximate Message-
Passing," IEEE Signal Processing Letters, Nov. 2015
Jaewook Kang (강재욱)
소 개

J. Kang Ph.D.

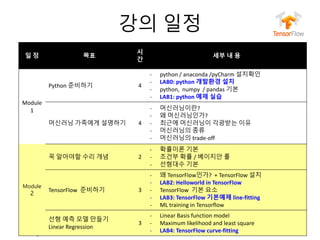

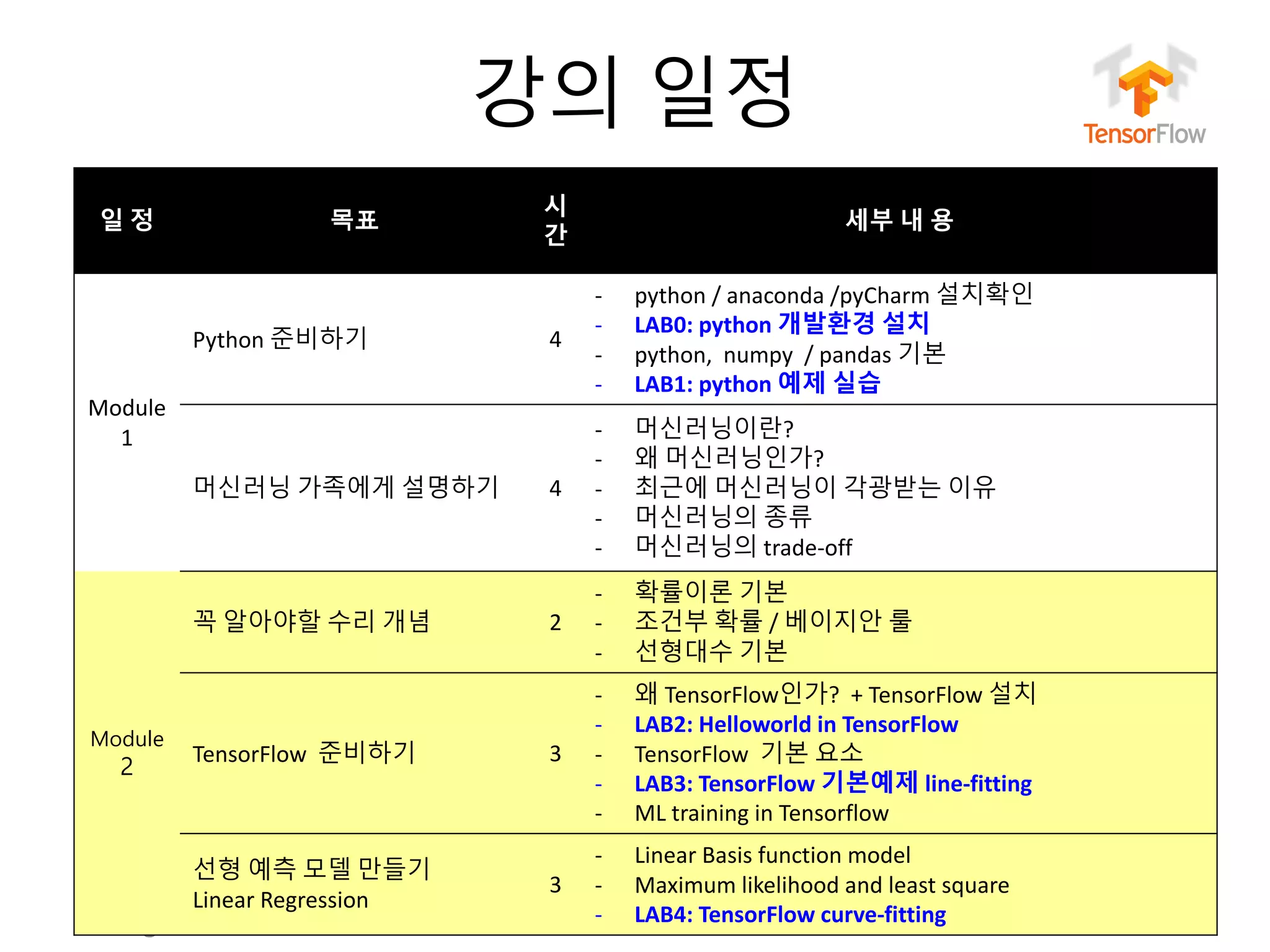

강의 일정
3
일 정 목표
시
간
세부 내 용
Module
1
Python 준비하기 4
- python / anaconda /pyCharm 설치확인
- LAB0: python 개발환경 설치
- python, numpy / pandas 기본
- LAB1: python 예제 실습
머신러닝 가족에게 설명하기 4
- 머신러닝이란?
- 왜 머신러닝인가?
- 최근에 머신러닝이 각광받는 이유
- 머신러닝의 종류
- 머신러닝의 trade-off
Module
2
꼭 알아야할 수리 개념 2
- 확률이론 기본
- 조건부 확률 / 베이지안 룰
- 선형대수 기본
TensorFlow 준비하기 3
- 왜 TensorFlow인가? + TensorFlow 설치
- LAB2: Helloworld in TensorFlow
- TensorFlow 기본 요소
- LAB3: TensorFlow 기본예제 line-fitting
- ML training in Tensorflow

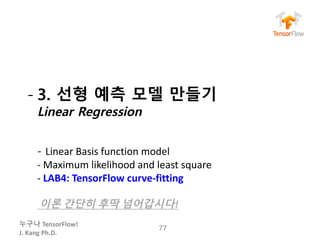

선형 예측 모델 만들기
Linear Regression
3
- Linear Basis function model
- Maximum likelihood and least square
- LAB4: TensorFlow curve-fitting

J. Kang Ph.D.

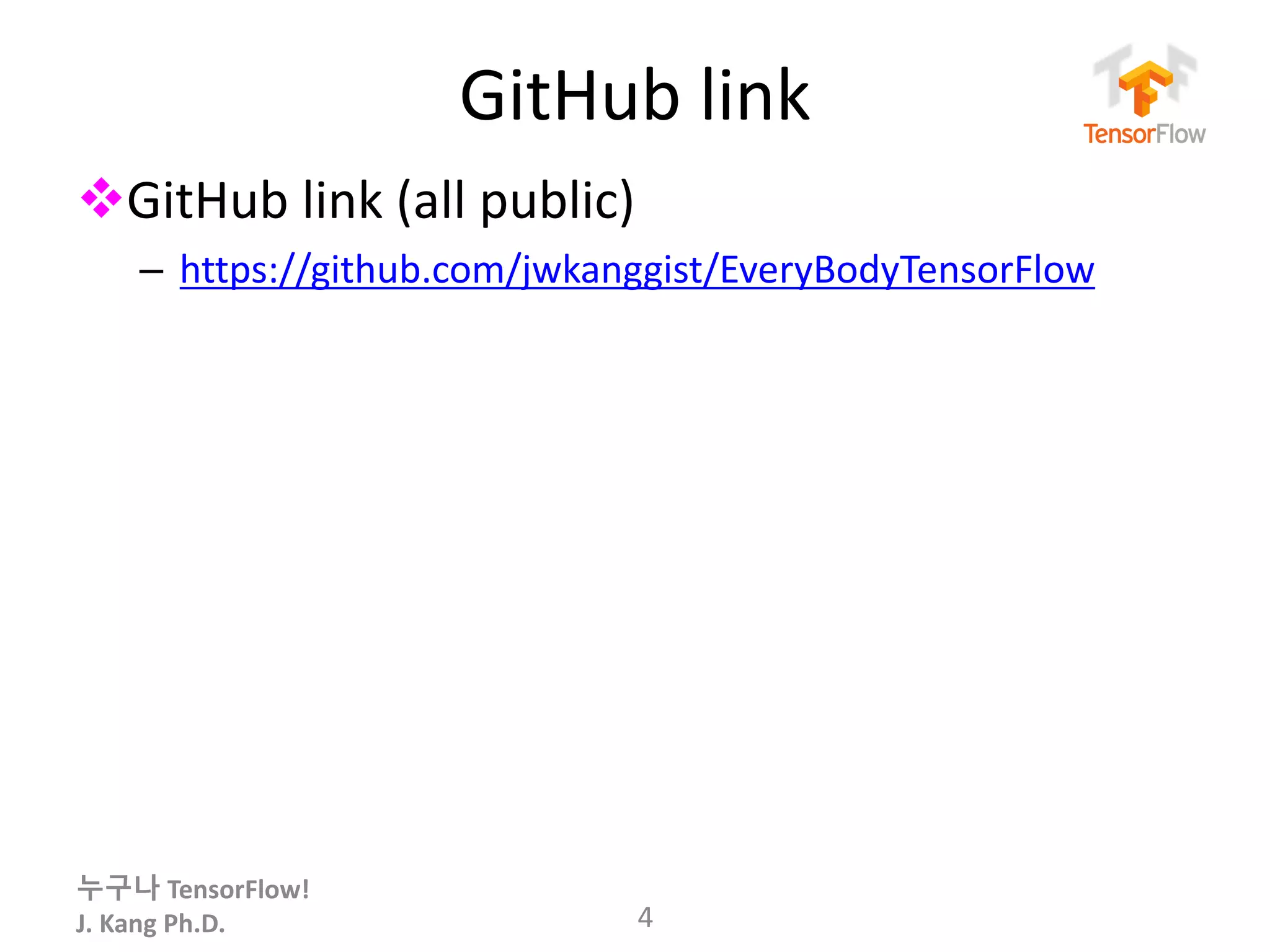

GitHub link
vGitHub link (all public)
– https://github.com/jwkanggist/EveryBodyTensorFlow
4

J. Kang Ph.D.

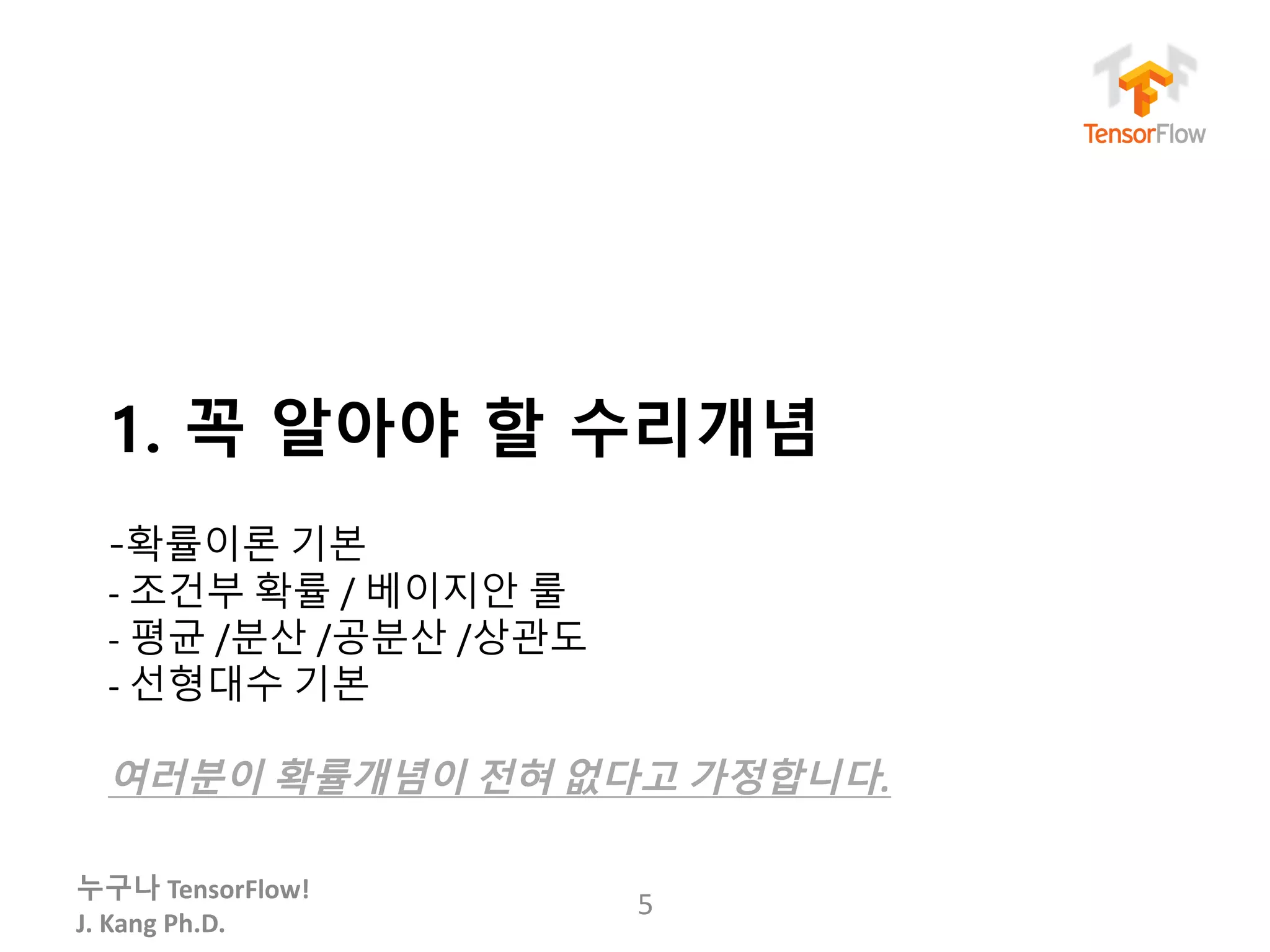

1. 꼭 알아야 할 수리개념
-확률이론 기본
- 조건부 확률 / 베이지안 룰
- 평균 /분산 /공분산 /상관도
- 선형대수 기본
여러분이 확률개념이 전혀 없다고 가정합니다.
5

J. Kang Ph.D.

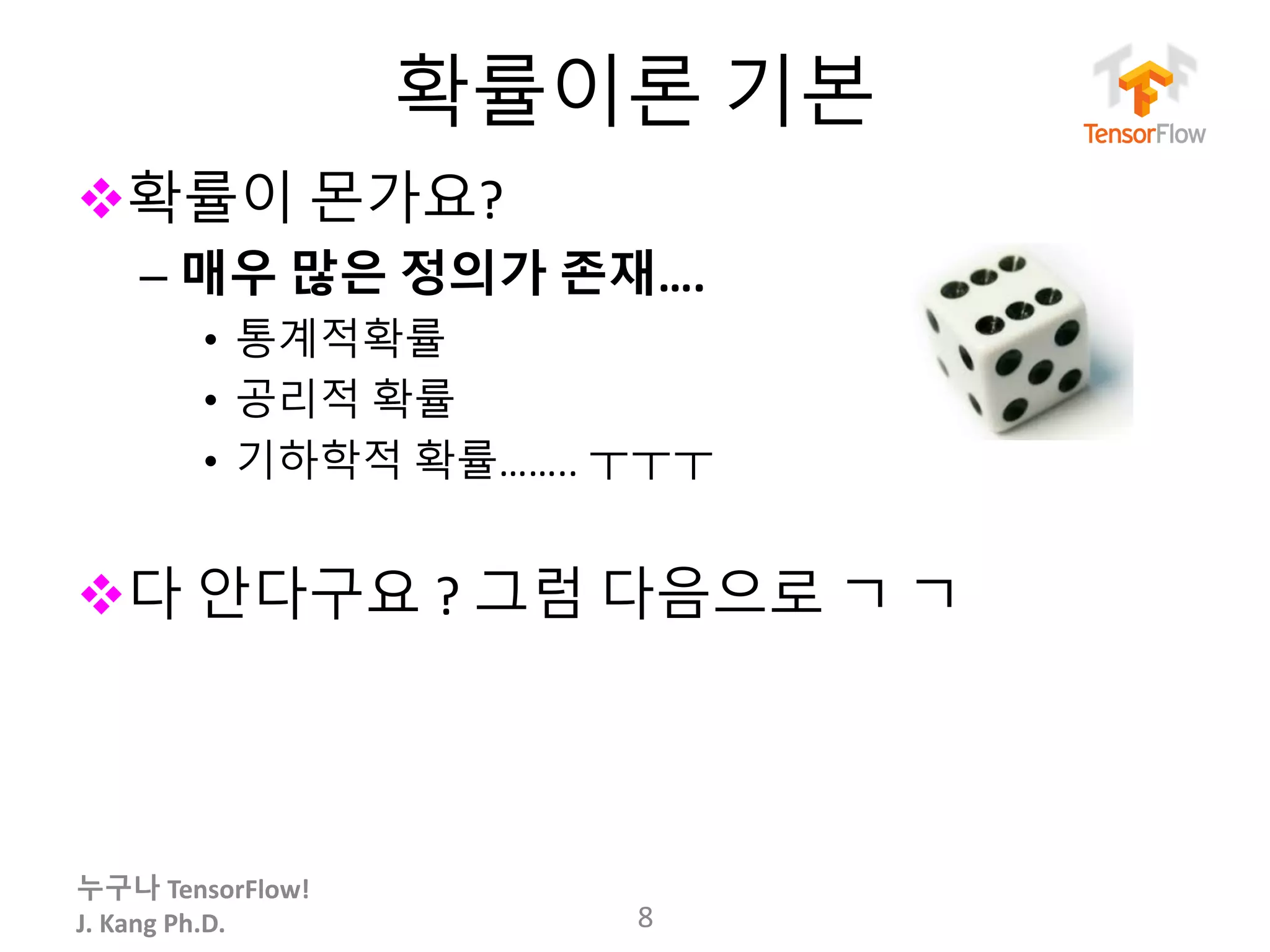

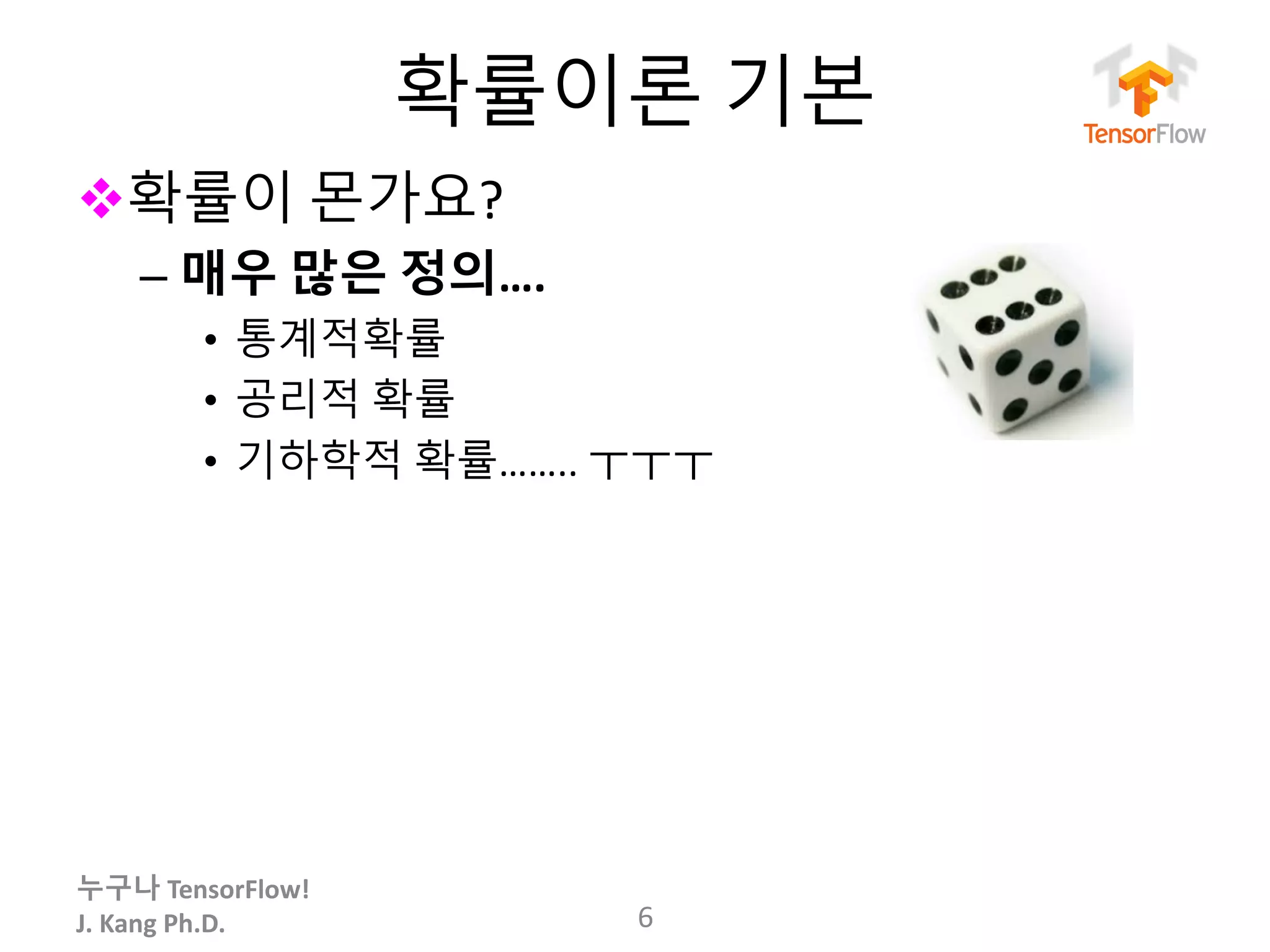

확률이론 기본
v확률이 몬가요?
– 매우 많은 정의….
• 통계적확률
• 공리적 확률
• 기하학적 확률…….. ㅜㅜㅜ
6

J. Kang Ph.D.

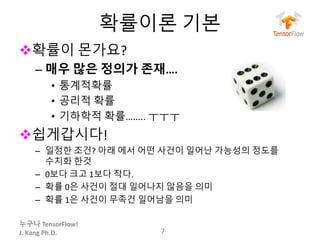

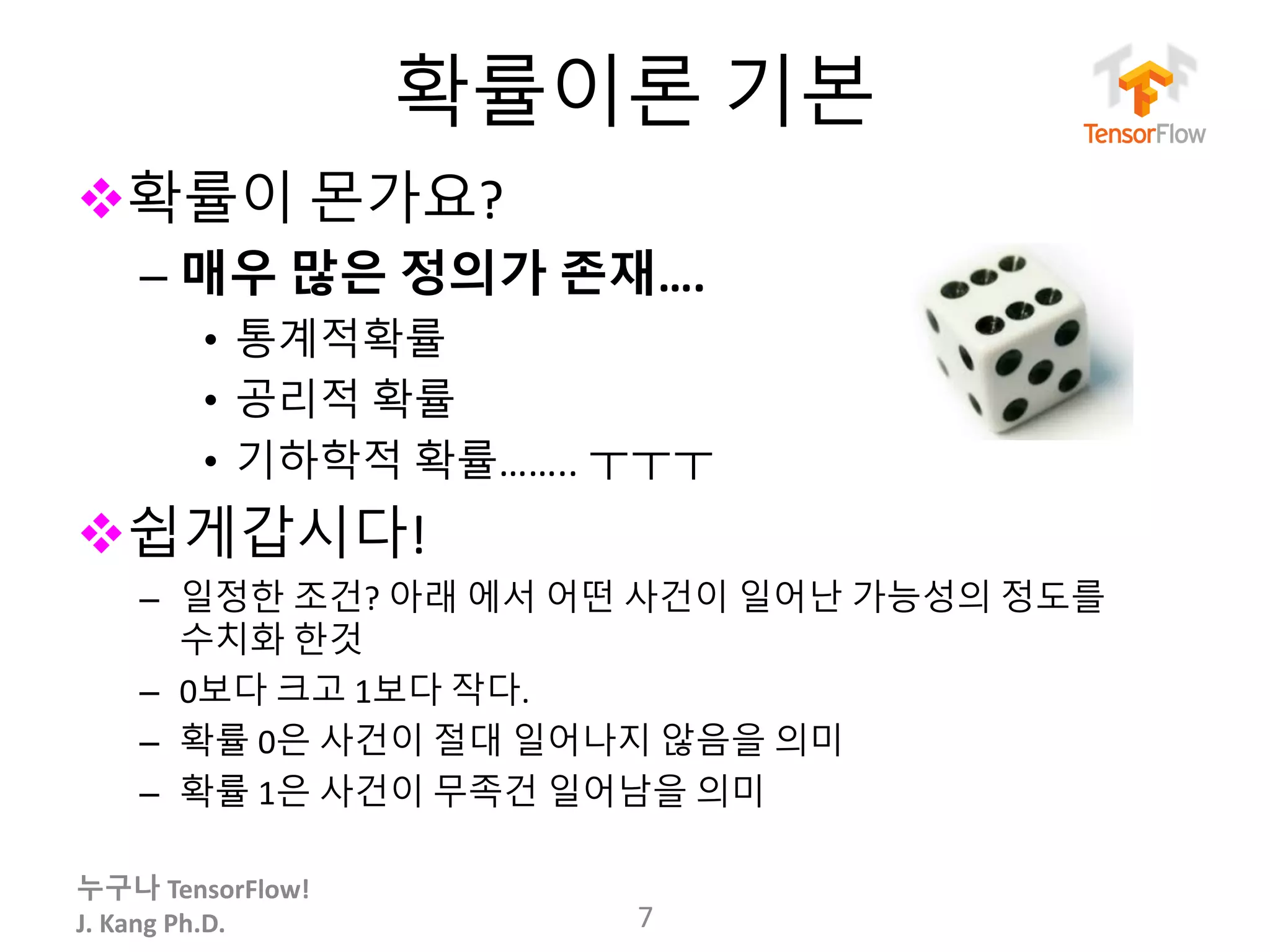

확률이론 기본
– 매우 많은 정의가 존재….
• 통계적확률
v쉽게갑시다!
– 일정한 조건? 아래 에서 어떤 사건이 일어난 가능성의 정도를
수치화 한것
– 0보다 크고 1보다 작다.
– 확률 0은 사건이 절대 일어나지 않음을 의미
– 확률 1은 사건이 무족건 일어남을 의미
7

J. Kang Ph.D.
확률이론 기본
– 매우 많은 정의가 존재….
• 통계적확률
v다 안다구요 ? 그럼 다음으로 ㄱ ㄱ
8

J. Kang Ph.D.
확률이론 기본

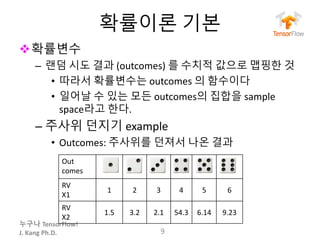

v확률변수
– 랜덤 시도 결과 (outcomes) 를 수치적 값으로 맵핑한 것
• 따라서 확률변수는 outcomes 의 함수이다
• 일어날 수 있는 모든 outcomes의 집합을 sample
space라고 한다.
– 주사위 던지기 example
• Outcomes: 주사위를 던져서 나온 결과
9
Out
comes
RV
X1
1 2 3 4 5 6
RV
X2
1.5 3.2 2.1 54.3 6.14 9.23

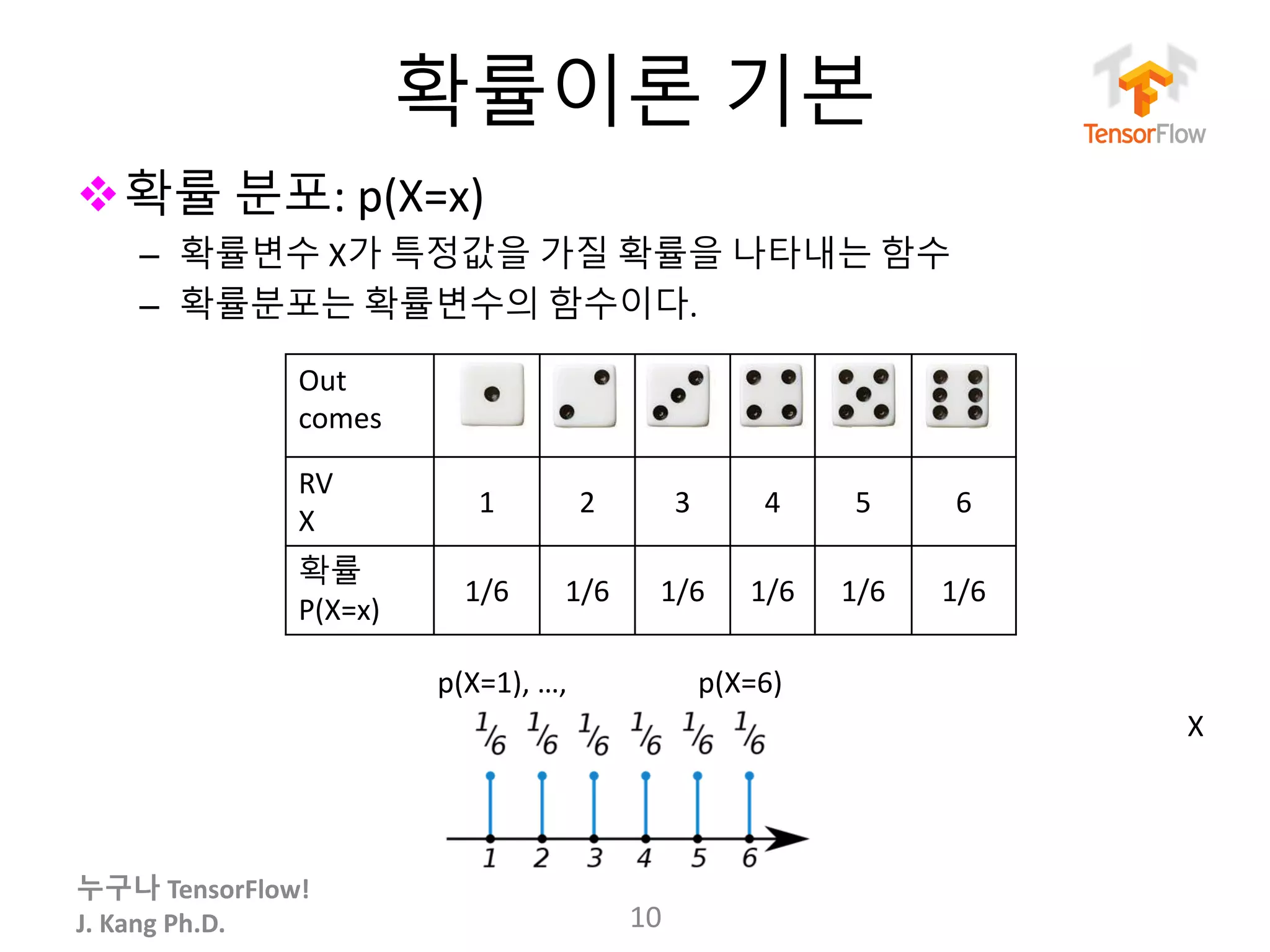

J. Kang Ph.D.
확률이론 기본
v확률 분포: p(X=x)
– 확률변수 X가 특정값을 가질 확률을 나타내는 함수
– 확률분포는 확률변수의 함수이다.
10
Out
comes
RV
X
1 2 3 4 5 6
확률
P(X=x)
1/6 1/6 1/6 1/6 1/6 1/6
X
p(X=1), …, p(X=6)

J. Kang Ph.D.

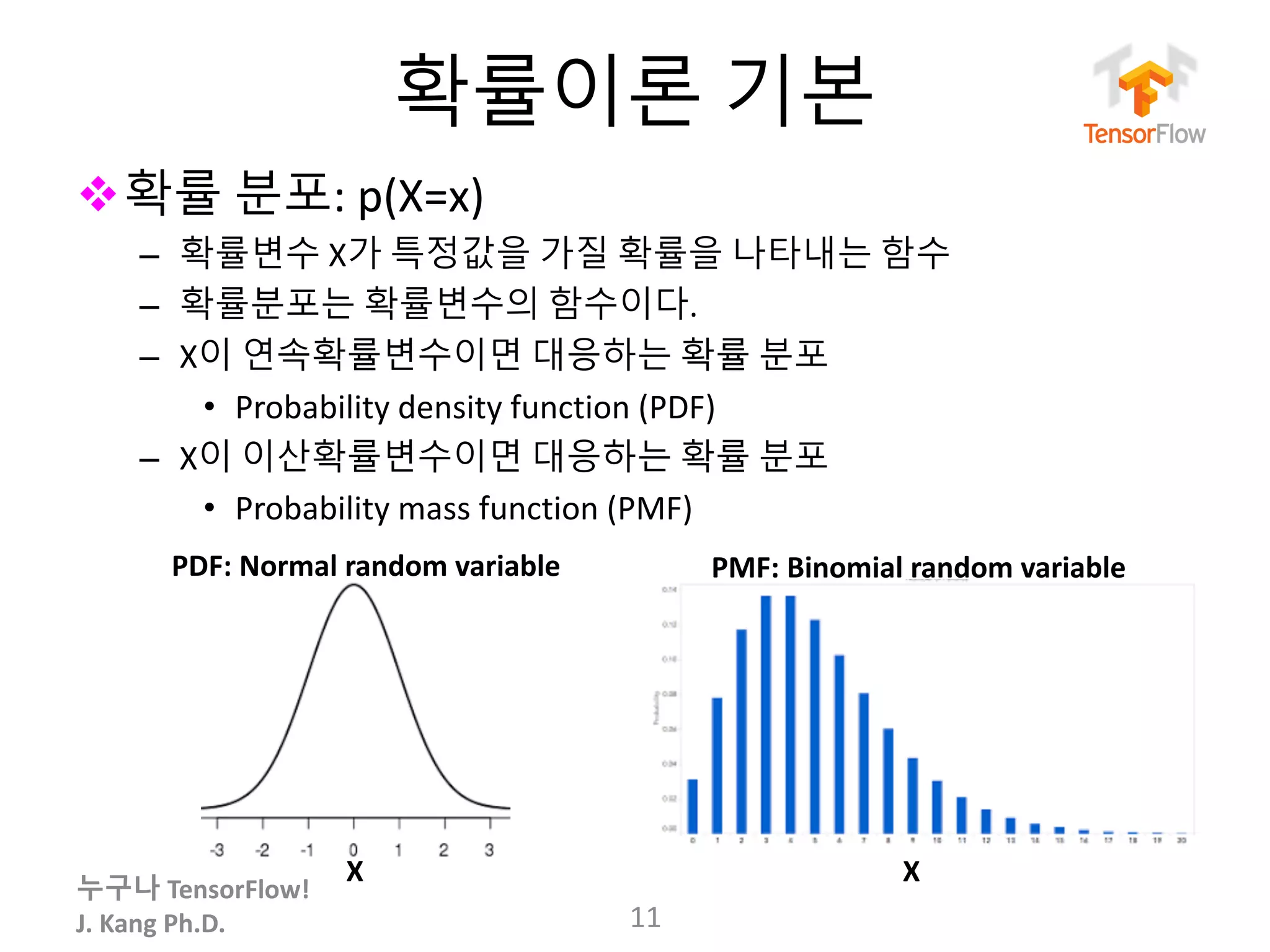

확률이론 기본
v확률 분포: p(X=x)
– 확률변수 X가 특정값을 가질 확률을 나타내는 함수
– 확률분포는 확률변수의 함수이다.
– X이 연속확률변수이면 대응하는 확률 분포
• Probability density function (PDF)
– X이 이산확률변수이면 대응하는 확률 분포
• Probability mass function (PMF)
11
X
PMF: Binomial random variablePDF: Normal random variable
X

J. Kang Ph.D.

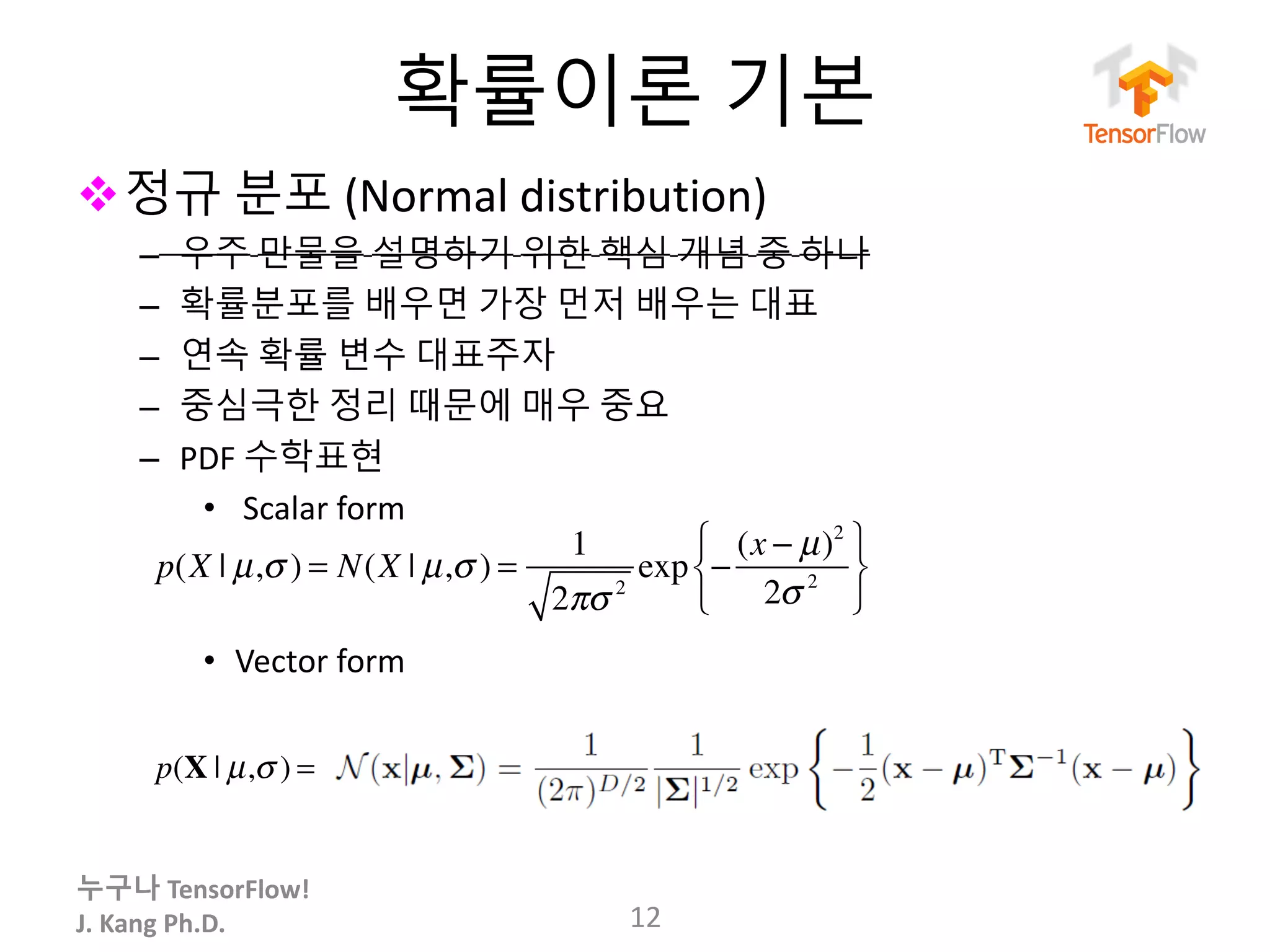

확률이론 기본
v정규 분포 (Normal distribution)
– 우주 만물을 설명하기 위한 핵심 개념 중 하나
– 확률분포를 배우면 가장 먼저 배우는 대표
– 연속 확률 변수 대표주자
– 중심극한 정리 때문에 매우 중요
– PDF 수학표현
• Scalar form
• Vector form
12
p(X | µ,σ ) = N(X | µ,σ ) =
1
2πσ 2
exp −
(x − µ)2
2σ 2
⎧
⎨
⎩
⎫
⎬
⎭
p(X | µ,σ ) =

J. Kang Ph.D.
확률이론 기본

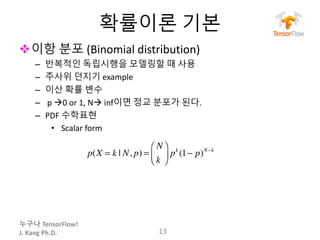

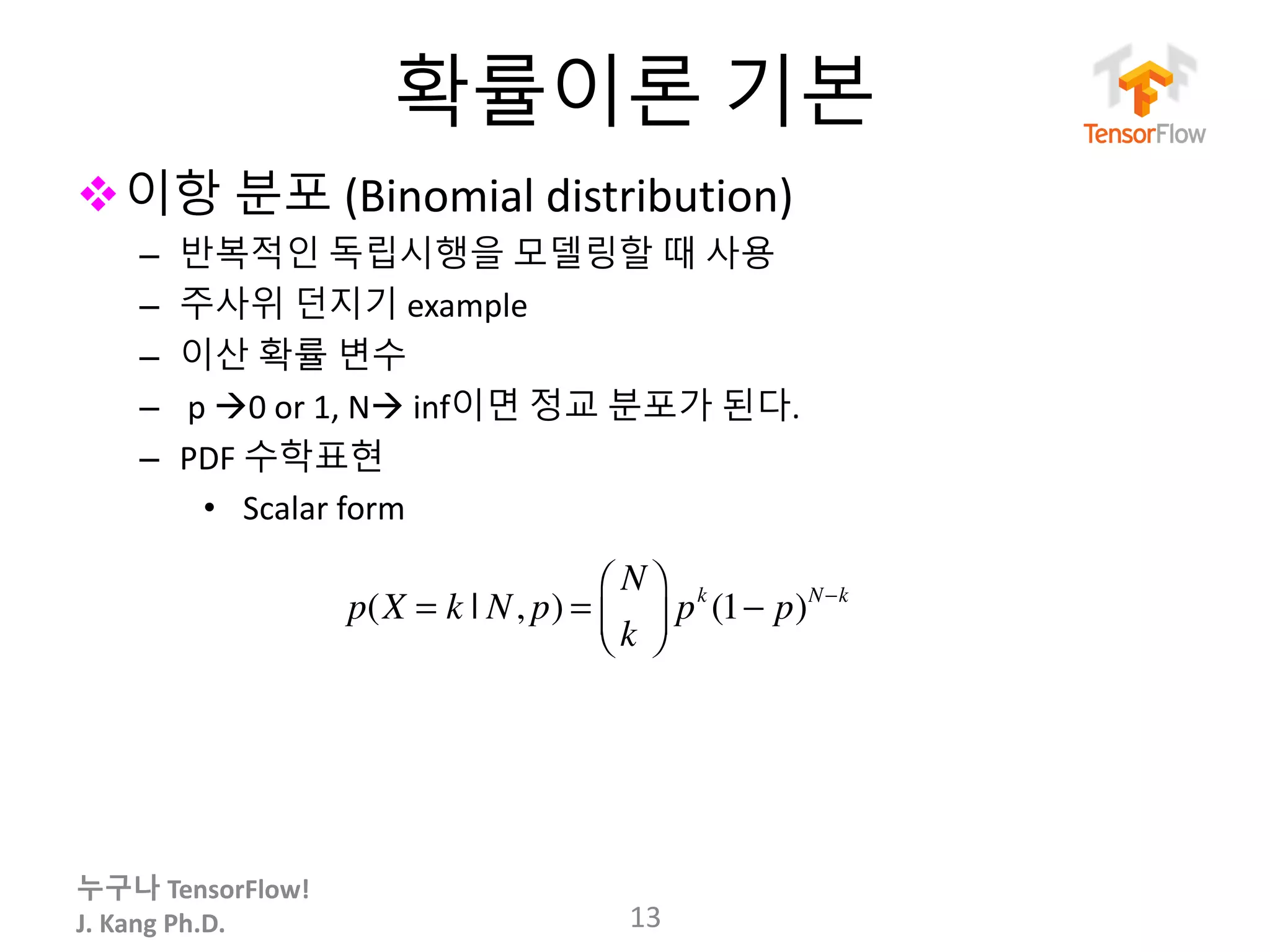

v이항 분포 (Binomial distribution)
– 반복적인 독립시행을 모델링할 때 사용
– 주사위 던지기 example
– 이산 확률 변수
– p à0 or 1, Nà inf이면 정교 분포가 된다.
– PDF 수학표현
• Scalar form
13
p(X = k | N, p) =
N
k
⎛
⎝⎜
⎞
⎠⎟ pk
(1− p)N−k

J. Kang Ph.D.
확률이론 기본

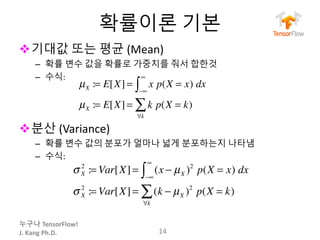

v기대값 또는 평균 (Mean)
– 확률 변수 값을 확률로 가중치를 줘서 합한것
– 수식:
v분산 (Variance)
– 확률 변수 값의 분포가 얼마나 넓게 분포하는지 나타냄
– 수식:
14
µX := E[X] = x p(X = x)
−∞
∞
∫ dx
µX := E[X] = k p(X = k)
∀k
∑
σ X
2
:= Var[X] = (x − µX )2
p(X = x)
−∞
∞
∫ dx
σ X
2
:= Var[X] = (k − µX )2
p(X = k)
∀k
∑

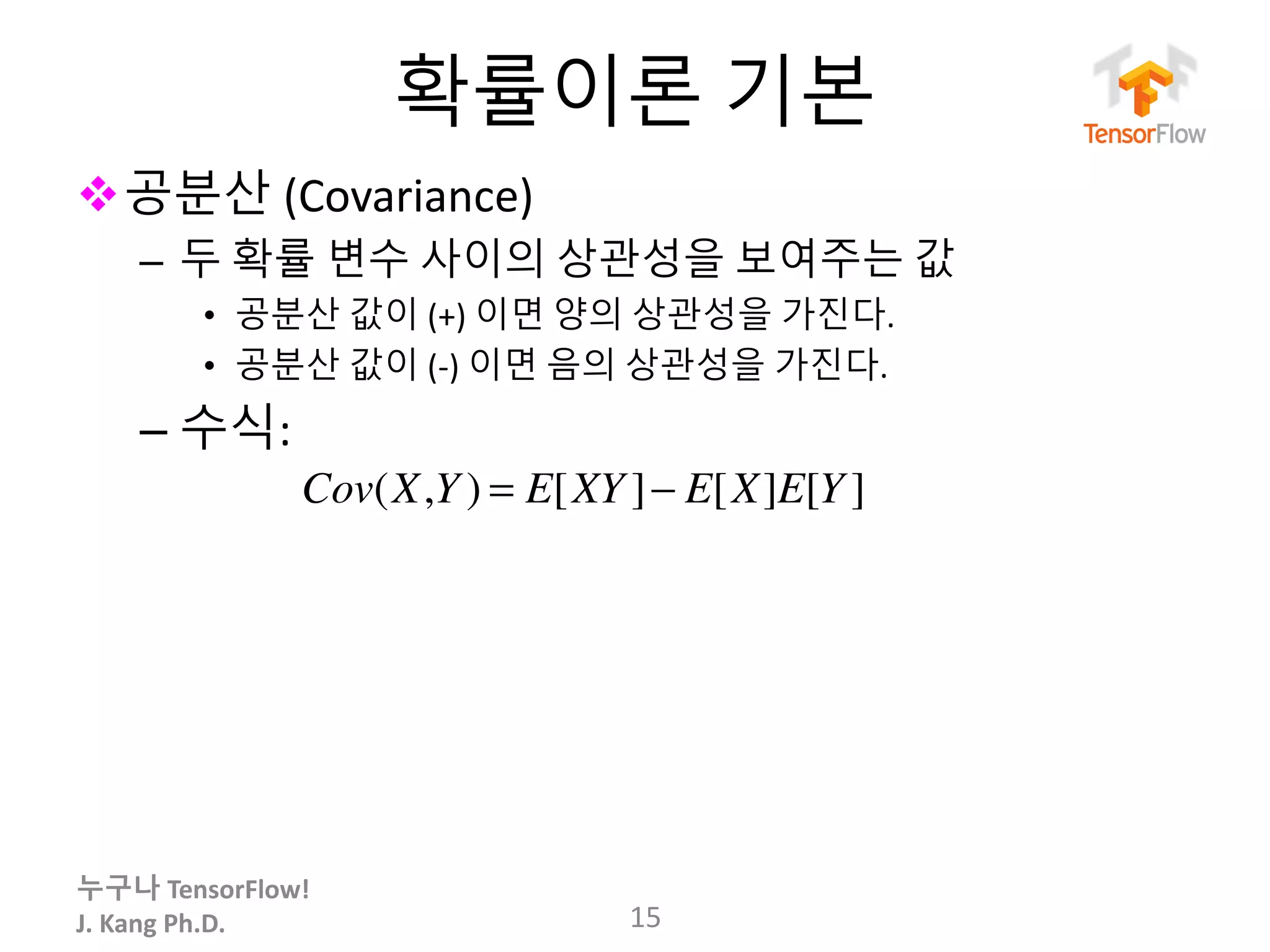

J. Kang Ph.D.
확률이론 기본

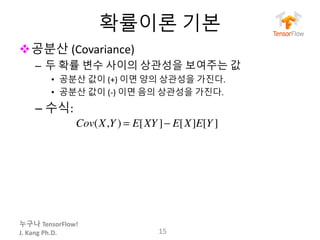

v공분산 (Covariance)
– 두 확률 변수 사이의 상관성을 보여주는 값
• 공분산 값이 (+) 이면 양의 상관성을 가진다.
• 공분산 값이 (-) 이면 음의 상관성을 가진다.
– 수식:
15
Cov(X,Y ) = E[XY ]− E[X]E[Y ]

J. Kang Ph.D.
확률이론 기본
v그래서 이게다 무슨 의미 인가?
16

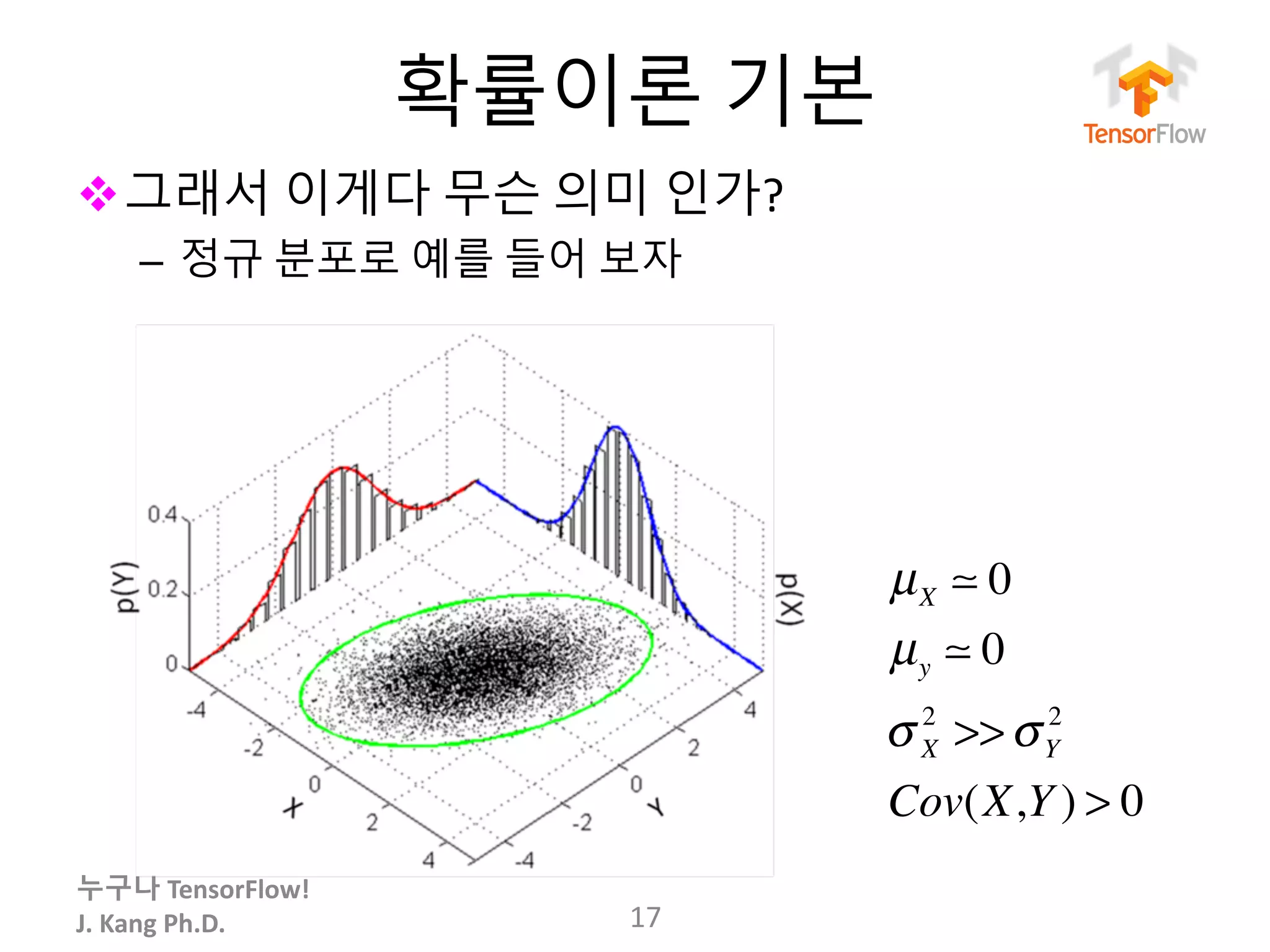

J. Kang Ph.D.
확률이론 기본
v그래서 이게다 무슨 의미 인가?
– 정규 분포로 예를 들어 보자
17
µX ! 0
µy ! 0
σ X
2
>>σY
2
Cov(X,Y ) > 0

J. Kang Ph.D.

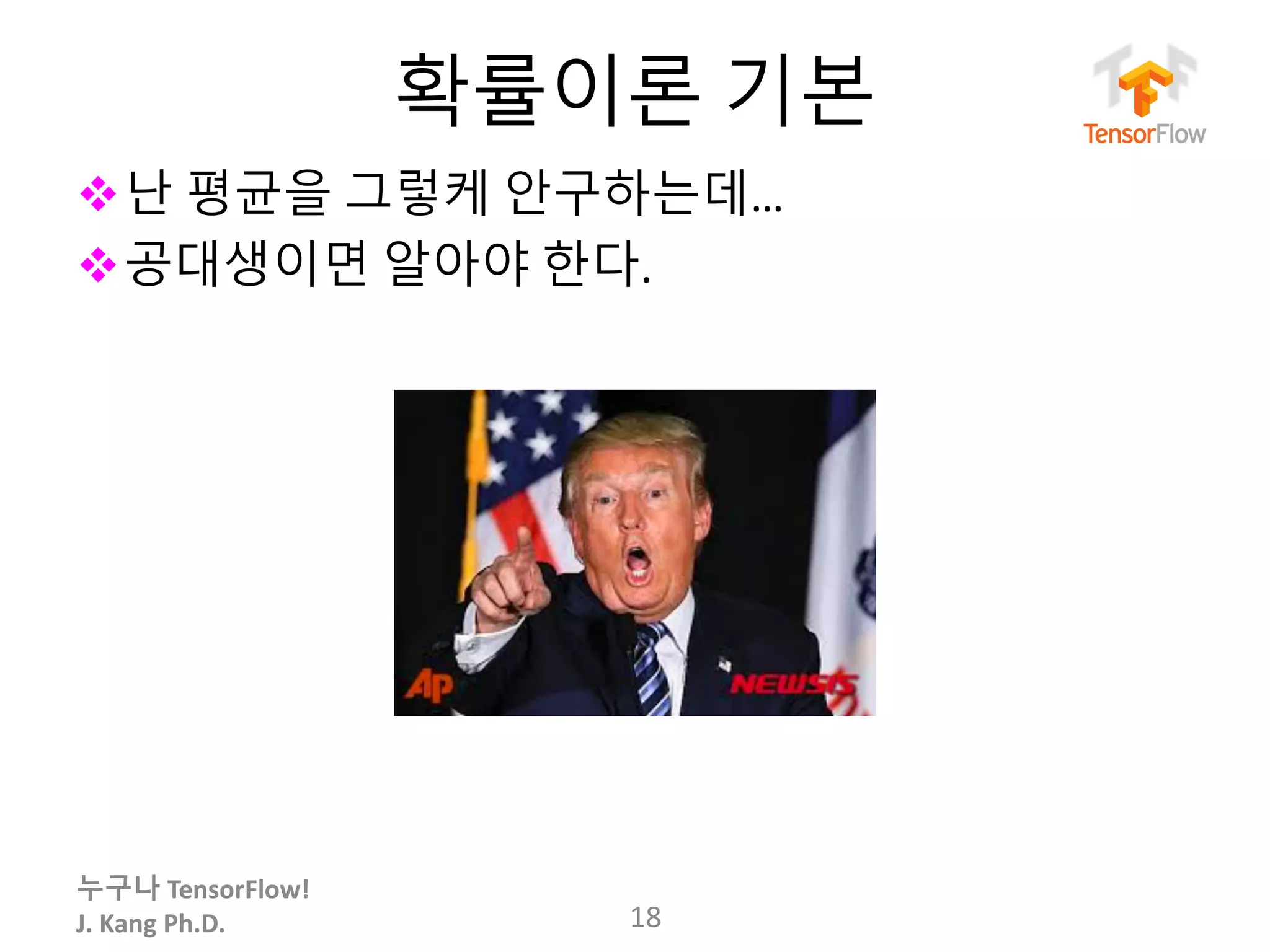

확률이론 기본
v난 평균을 그렇케 안구하는데…
v공대생이면 알아야 한다.
18

J. Kang Ph.D.

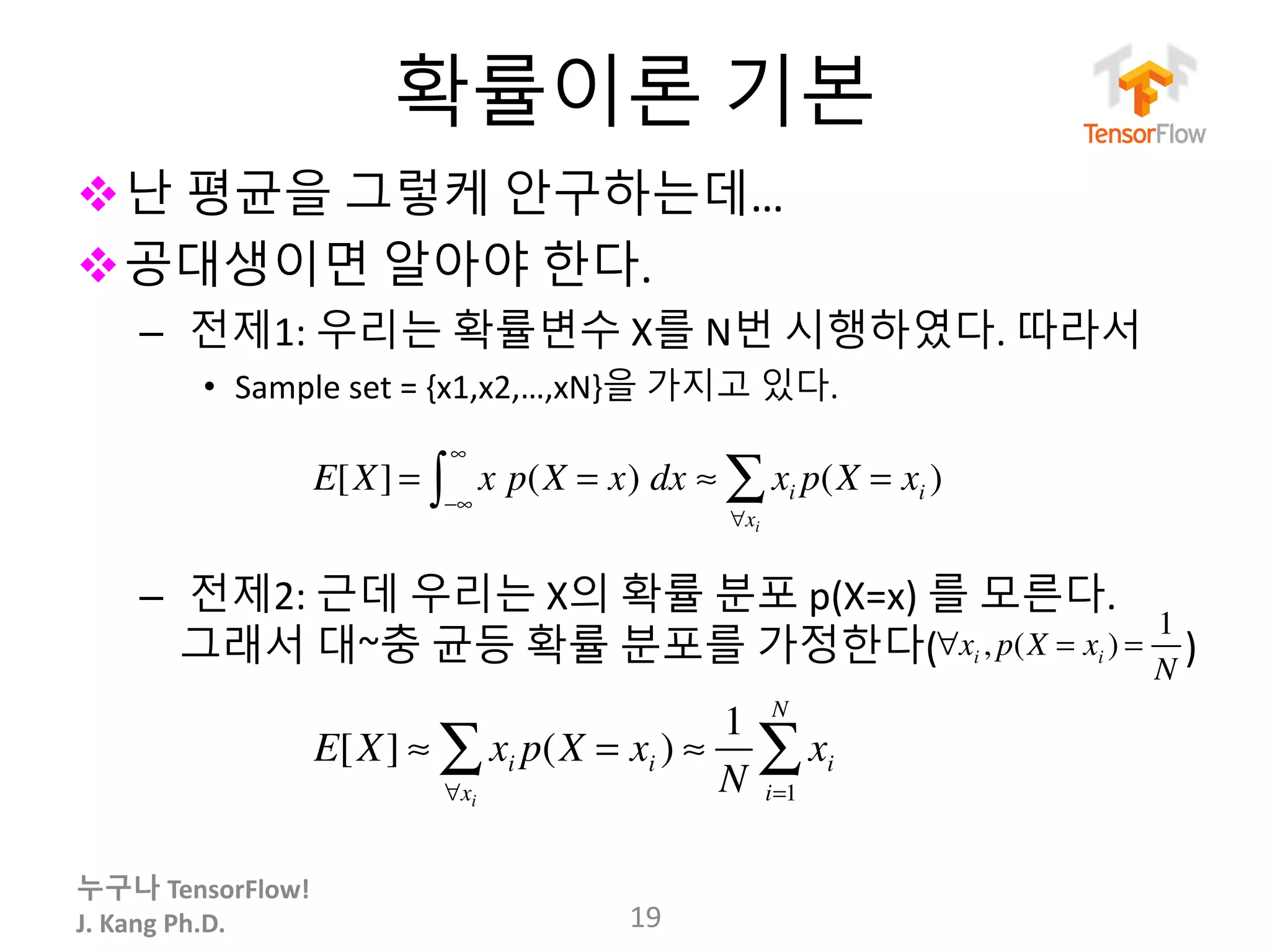

확률이론 기본
v난 평균을 그렇케 안구하는데…
v공대생이면 알아야 한다.
– 전제1: 우리는 확률변수 X를 N번 시행하였다. 따라서
• Sample set = {x1,x2,…,xN}을 가지고 있다.
– 전제2: 근데 우리는 X의 확률 분포 p(X=x) 를 모른다.
그래서 대~충 균등 확률 분포를 가정한다( )
19
E[X] = x p(X = x)
−∞
∞
∫ dx ≈ xi p(X = xi )
∀xi
∑
E[X] ≈ xi p(X = xi )
∀xi
∑ ≈
1
N
xi
i=1
N
∑
∀xi , p(X = xi ) =
1
N

J. Kang Ph.D.

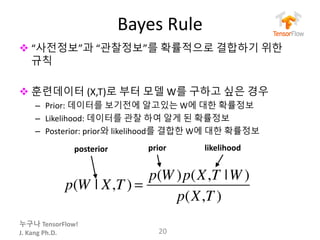

Bayes Rule
v “사전정보”과 “관찰정보”를 확률적으로 결합하기 위한
규칙
v 훈련데이터 (X,T)로 부터 모델 W를 구하고 싶은 경우
– Prior: 데이터를 보기전에 알고있는 W에 대한 확률정보
– Likelihood: 데이터를 관찰 하여 알게 된 확률정보
– Posterior: prior와 likelihood를 결합한 W에 대한 확률정보
20
posterior prior likelihood
p(W | X,T ) =
p(W )p(X,T |W )
p(X,T )

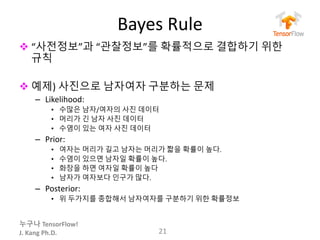

J. Kang Ph.D.
Bayes Rule
v “사전정보”과 “관찰정보”를 확률적으로 결합하기 위한
규칙
v 예제) 사진으로 남자여자 구분하는 문제
– Likelihood:
• 수많은 남자/여자의 사진 데이터
• 머리가 긴 남자 사진 데이터
• 수염이 있는 여자 사진 데이터
– Prior:
• 여자는 머리가 길고 남자는 머리가 짧을 확률이 높다.
• 수염이 있으면 남자일 확률이 높다.
• 화장을 하면 여자일 확률이 높다
• 남자가 여자보다 인구가 많다.
– Posterior:
• 위 두가지를 종합해서 남자여자를 구분하기 위한 확률정보
21

J. Kang Ph.D.

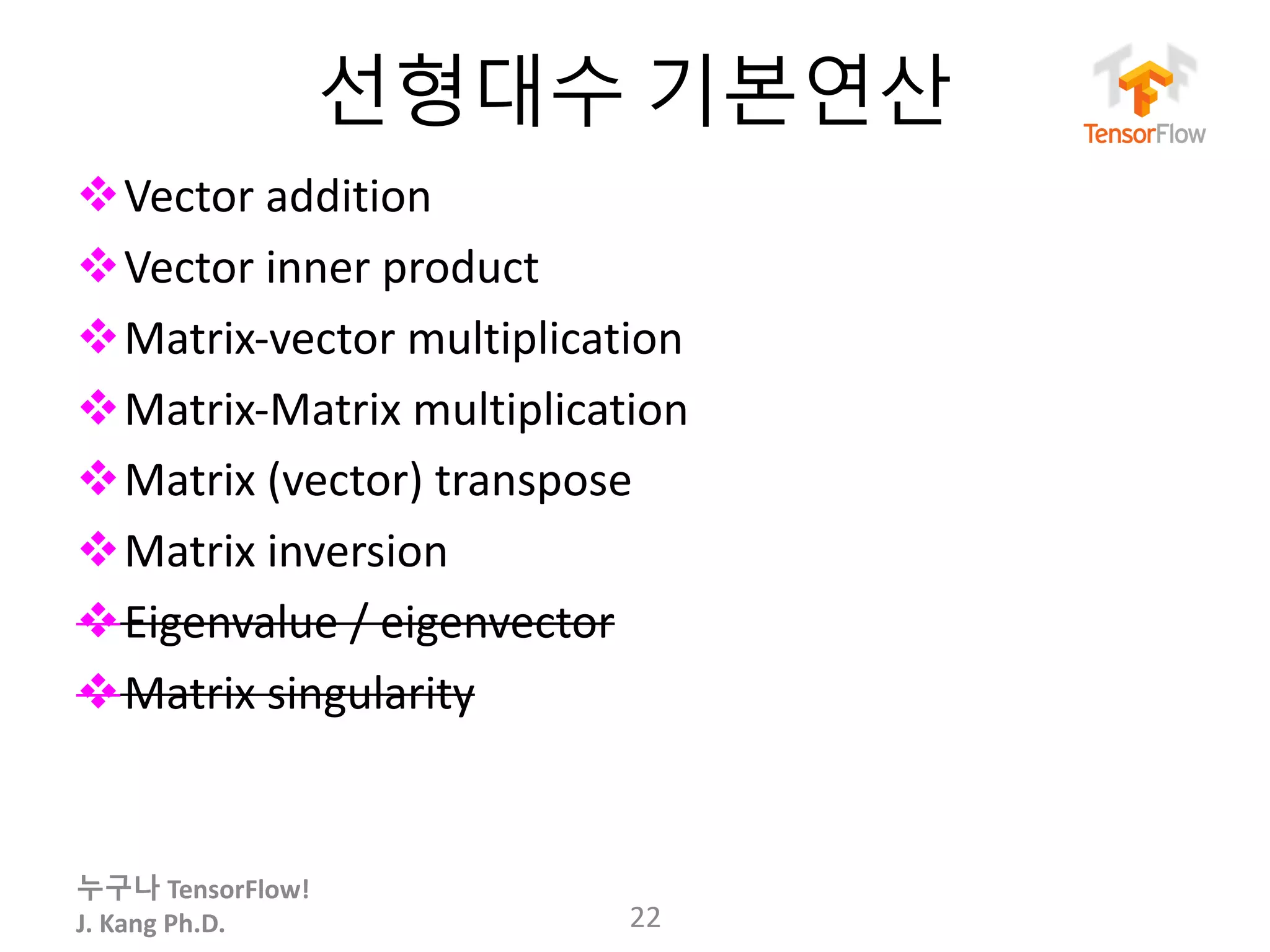

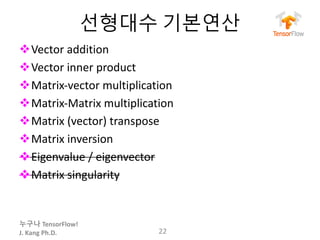

선형대수 기본연산
vVector addition
vVector inner product
vMatrix-vector multiplication
vMatrix-Matrix multiplication
vMatrix (vector) transpose
vMatrix inversion
vEigenvalue / eigenvector
vMatrix singularity
22

J. Kang Ph.D.

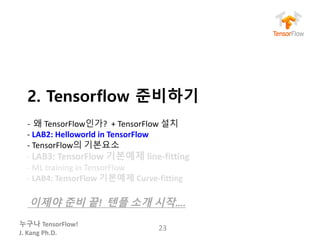

2. Tensorflow 준비하기
- TensorFlow의 기본요소
- LAB3: TensorFlow 기본예제 line-fitting
- ML training in TensorFlow
- LAB4: TensorFlow 기본예제 Curve-fitting
이제야 준비 끝! 텐플 소개 시작….
23

J. Kang Ph.D.

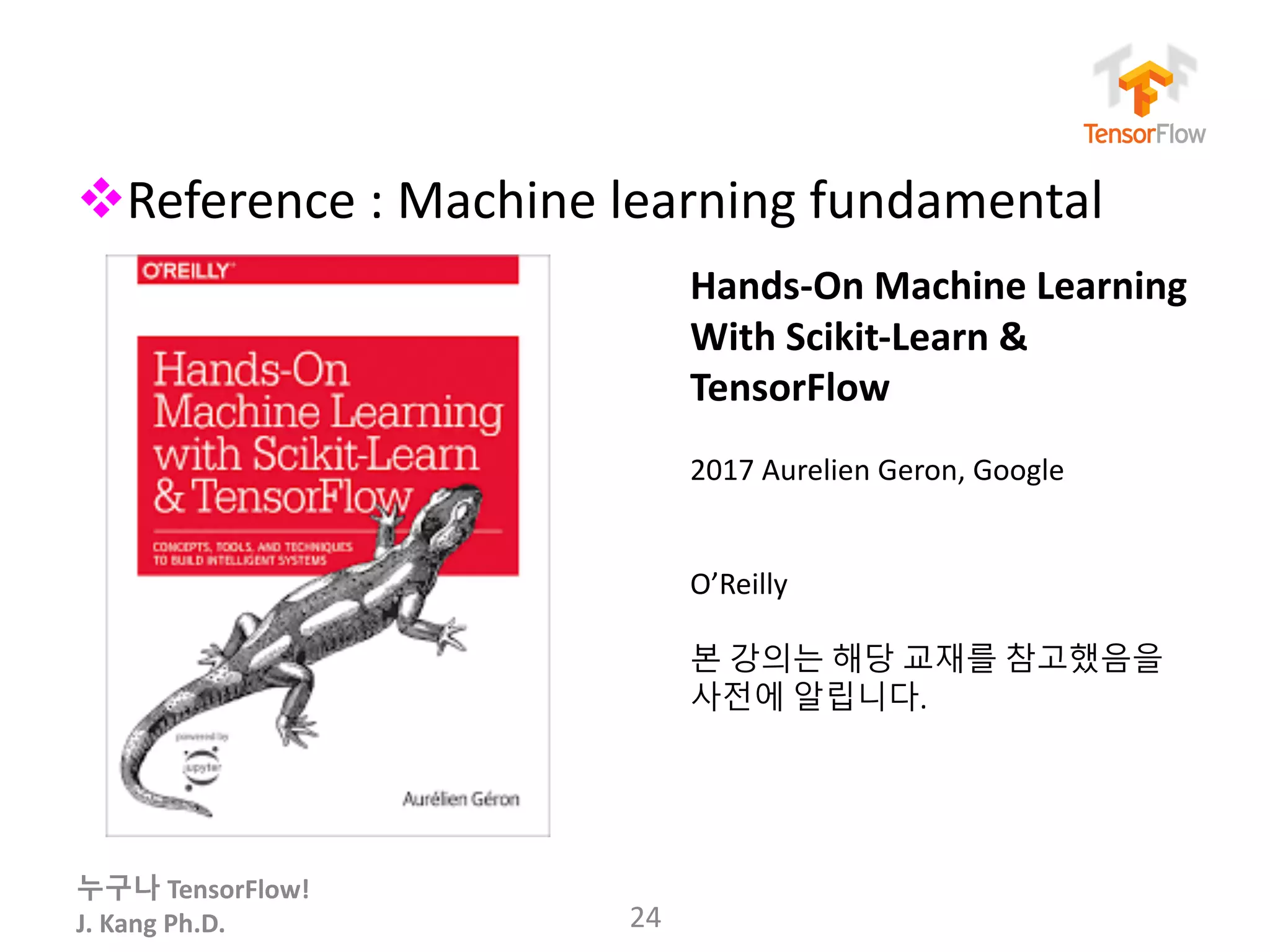

vReference : Machine learning fundamental
24
Hands-On Machine Learning
With Scikit-Learn &
TensorFlow
2017 Aurelien Geron, Google
O’Reilly
본 강의는 해당 교재를 참고했음을
사전에 알립니다.

J. Kang Ph.D.

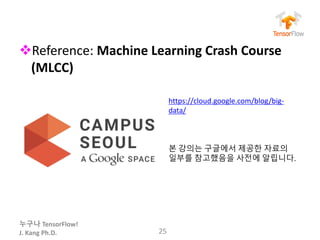

vReference: Machine Learning Crash Course
(MLCC)
25
https://cloud.google.com/blog/big-
data/
본 강의는 구글에서 제공한 자료의
일부를 참고했음을 사전에 알립니다.

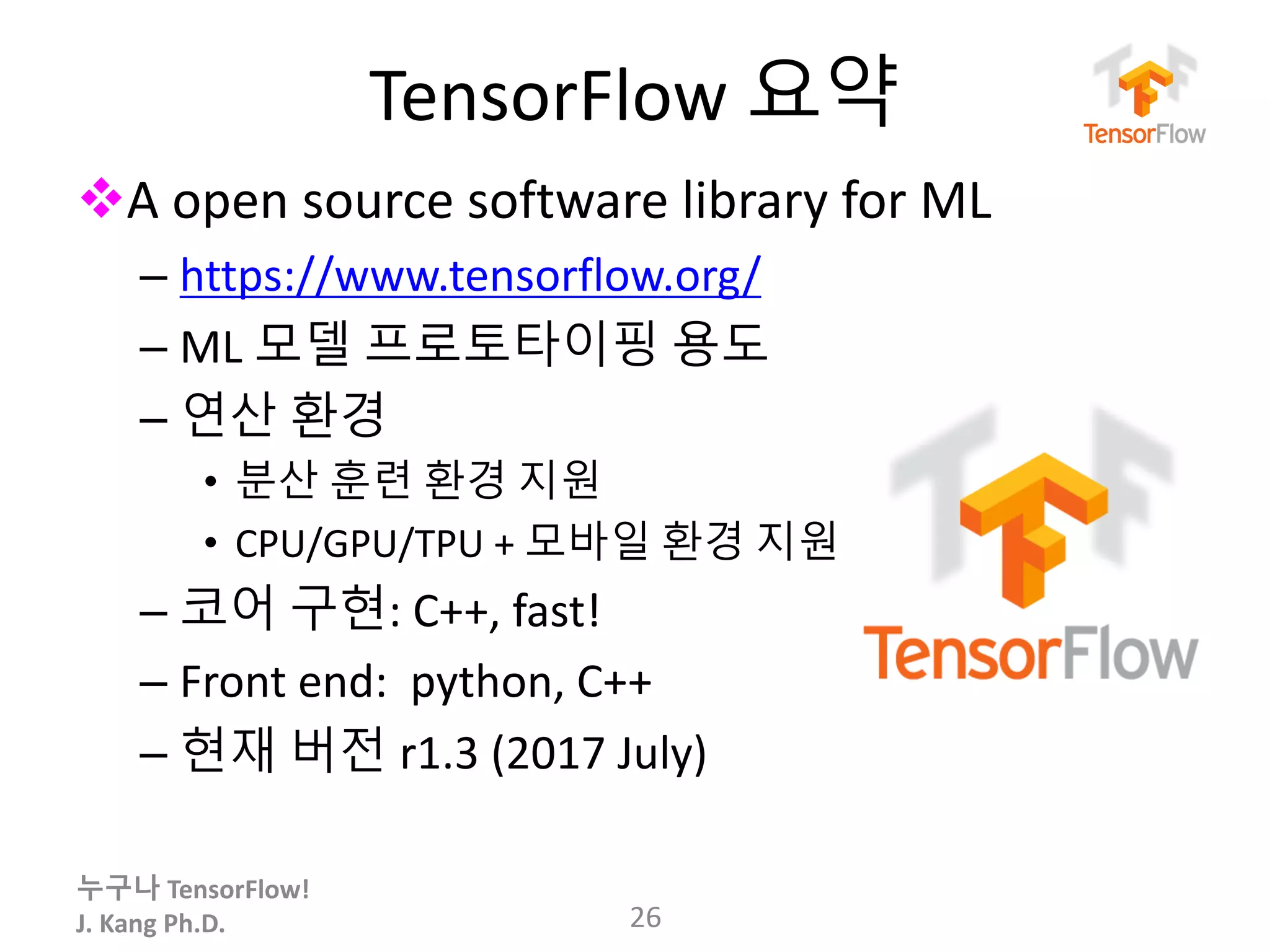

J. Kang Ph.D.

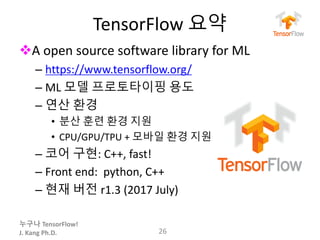

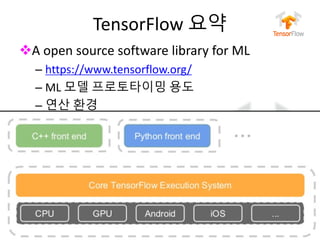

TensorFlow 요약
vA open source software library for ML
– https://www.tensorflow.org/
– ML 모델 프로토타이핑 용도
– 연산 환경
• 분산 훈련 환경 지원
• CPU/GPU/TPU + 모바일 환경 지원
– 코어 구현: C++, fast!
– Front end: python, C++
– 현재 버전 r1.3 (2017 July)
26

J. Kang Ph.D.

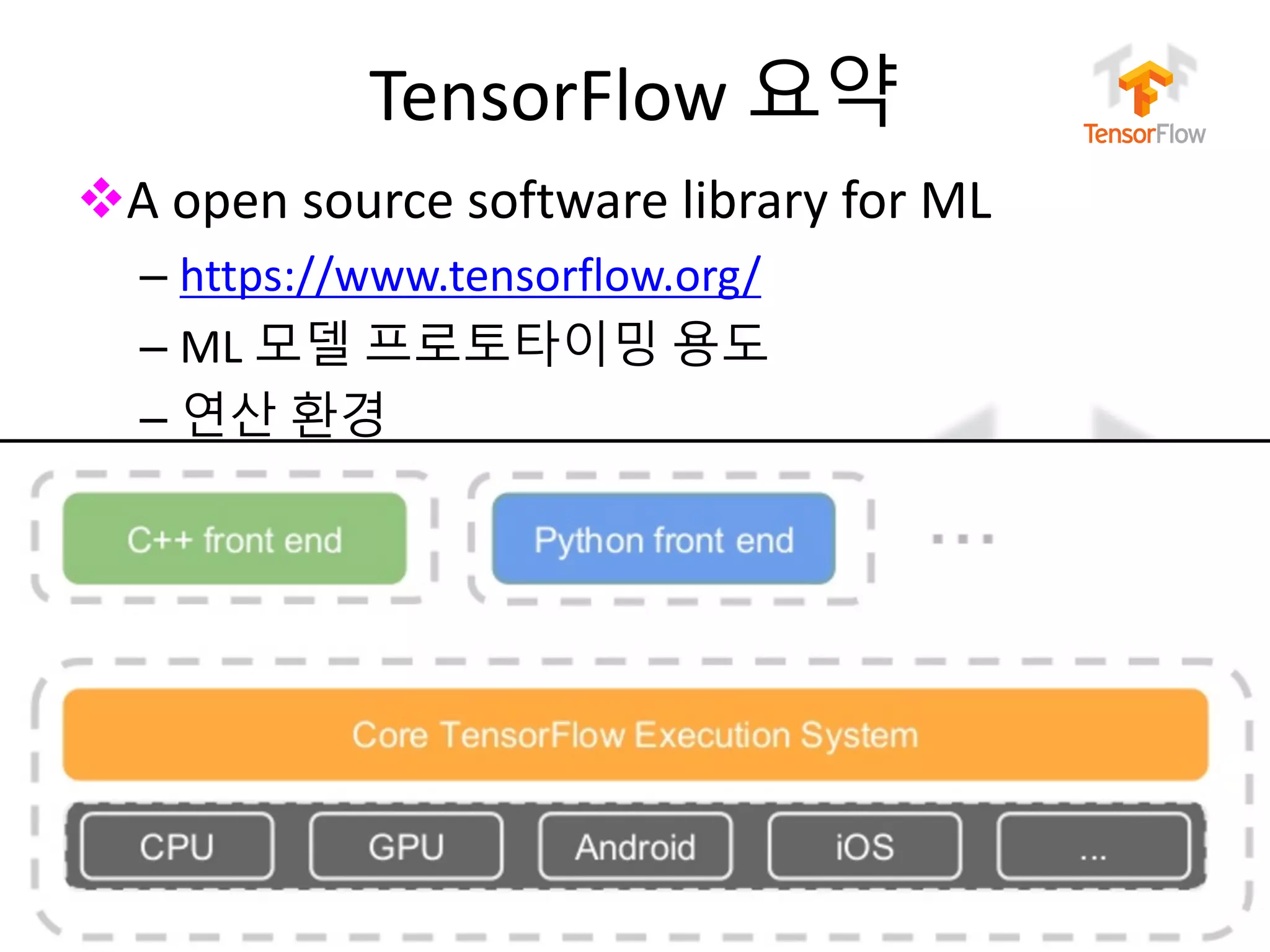

TensorFlow 요약
– https://www.tensorflow.org/
– ML 모델 프로토타이밍 용도
– 연산 환경
• 분산 훈련 환경 지원
• CPU/GPU/TPU + 모바일 환경 지원
– 코어 구현: C++, fast!
– Front end: python, C++
27

J. Kang Ph.D.

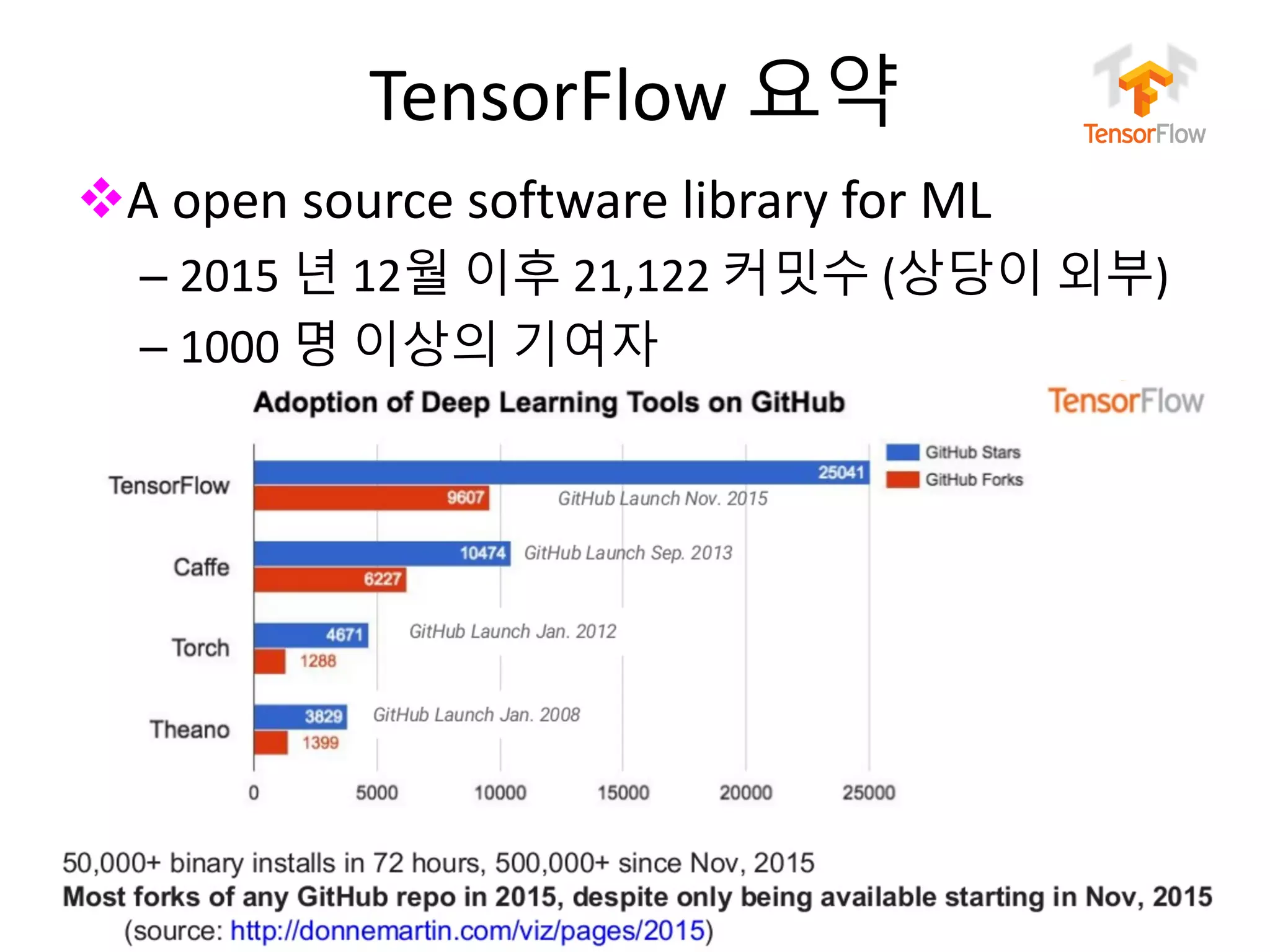

TensorFlow 요약
– 2015 년 12월 이후 21,122 커밋수 (상당이 외부)
– 1000 명 이상의 기여자
28

J. Kang Ph.D.

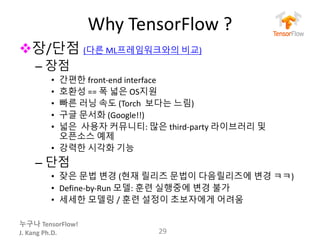

Why TensorFlow ?
v장/단점 (다른 ML프레임워크와의 비교)
– 장점
• 간편한 front-end interface
• 호환성 == 폭 넓은 OS지원
• 빠른 러닝 속도 (Torch 보다는 느림)
• 구글 문서화 (Google!!)
• 넓은 사용자 커뮤니티: 많은 third-party 라이브러리 및
오픈소스 예제
• 강력한 시각화 기능
– 단점
• 잦은 문법 변경 (현재 릴리즈 문법이 다음릴리즈에 변경 ㅋㅋ)
• Define-by-Run 모델: 훈련 실행중에 변경 불가
• 세세한 모델링 / 훈련 설정이 초보자에게 어려움
29

J. Kang Ph.D.

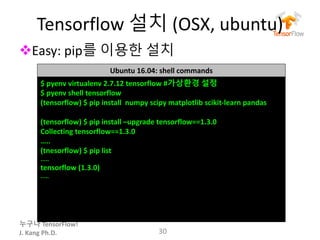

Tensorflow 설치 (OSX, ubuntu)
vEasy: pip를 이용한 설치
30
Ubuntu 16.04: shell commands
$ pyenv virtualenv 2.7.12 tensorflow #가상환경 설정
$ pyenv shell tensorflow
(tensorflow) $ pip install numpy scipy matplotlib scikit-learn pandas
(tensorflow) $ pip install –upgrade tensorflow==1.3.0
Collecting tensorflow==1.3.0
…..
(tnesorflow) $ pip list
.....
tensorflow (1.3.0)
.....

J. Kang Ph.D.
Tensorflow 설치 (win10)
vEasy: anaconda3 prompt + pip를 이용한 설치
– Win10에서는…. Python 3.5 이상만 tensorflow와
호환된다고 함ㅠ
– Anaconda 4.4 with python 3.6설치
• https://www.anaconda.com/download/#windows
31

J. Kang Ph.D.

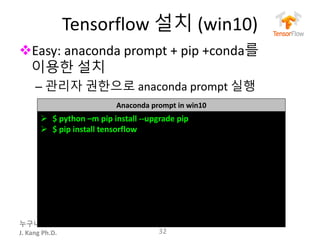

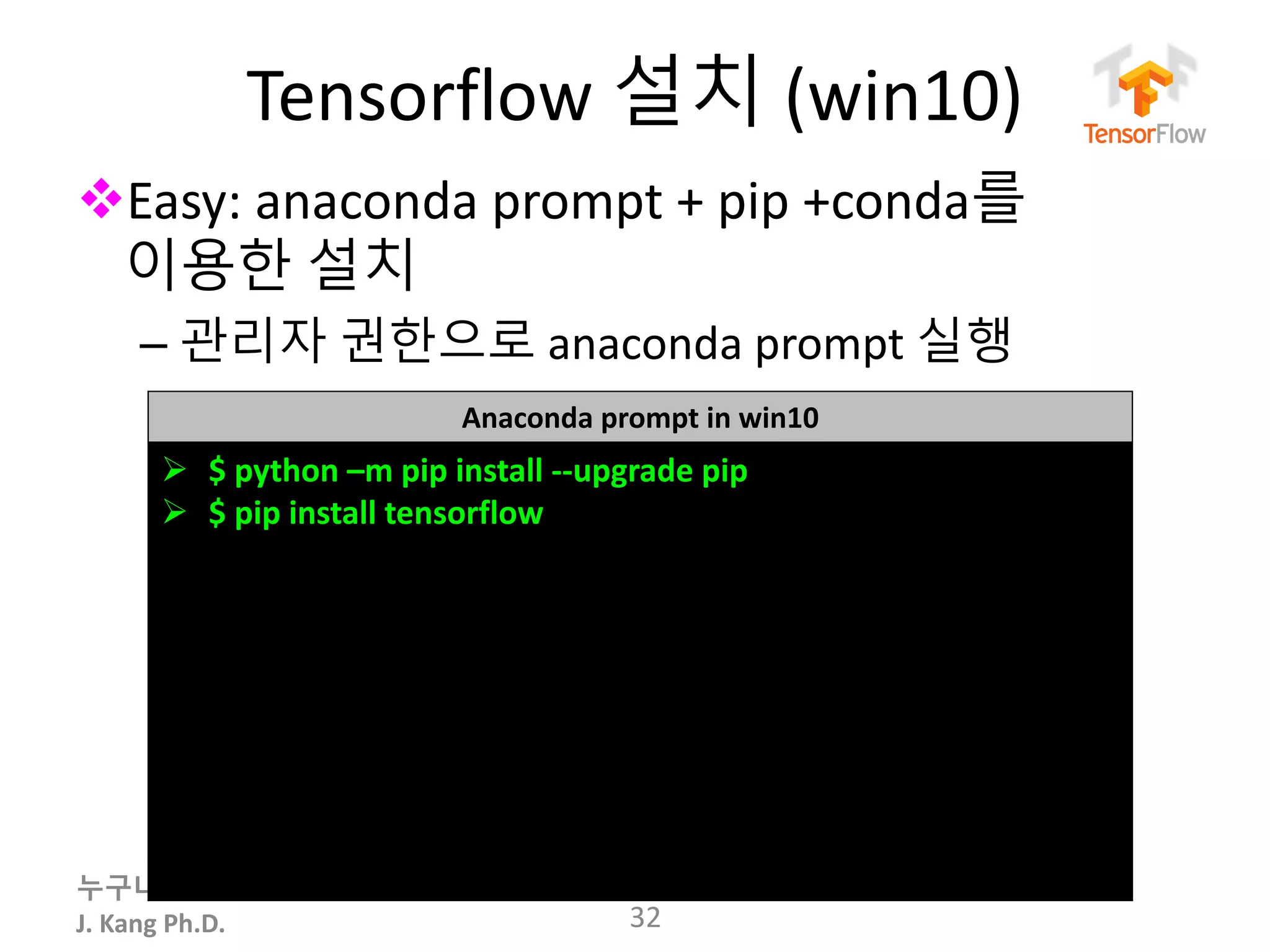

Tensorflow 설치 (win10)
vEasy: anaconda prompt + pip +conda를
이용한 설치
– 관리자 권한으로 anaconda prompt 실행
32
Anaconda prompt in win10
Ø $ python –m pip install --upgrade pip
Ø $ pip install tensorflow

J. Kang Ph.D.

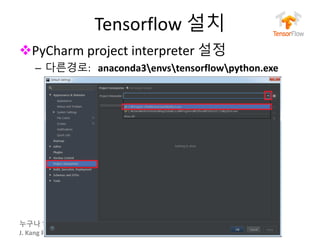

Tensorflow 설치
vPyCharm project interpreter 설정
– 다른경로: anaconda3envstensorflowpython.exe
33

J. Kang Ph.D.

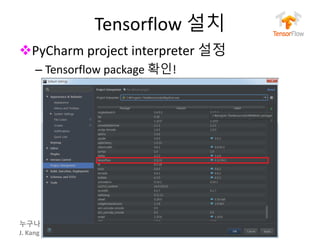

Tensorflow 설치
vPyCharm project interpreter 설정
– Tensorflow package 확인!
34

J. Kang Ph.D.

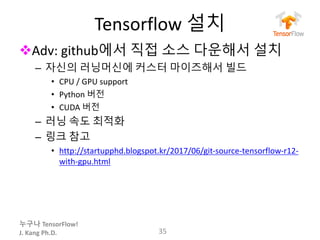

Tensorflow 설치
vAdv: github에서 직접 소스 다운해서 설치
– 자신의 러닝머신에 커스터 마이즈해서 빌드
• CPU / GPU support
• Python 버전
• CUDA 버전
– 러닝 속도 최적화
– 링크 참고
• http://startupphd.blogspot.kr/2017/06/git-source-tensorflow-r12-
with-gpu.html
35

J. Kang Ph.D.

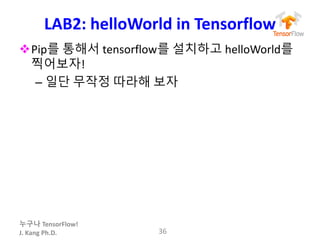

LAB2: helloWorld in Tensorflow
vPip를 통해서 tensorflow를 설치하고 helloWorld를
찍어보자!
– 일단 무작정 따라해 보자
36

J. Kang Ph.D.
LAB2: helloWorld in Tensorflow
vPip를 통해서 tensorflow를 설치하고 helloWorld를
찍어보자!
37
lab2_runHelloTensorflow.py
(tensorflow) $ vim helloworld.py
import tensorflow as tf
hello = tf.constant('Hello, TensorFlow!')
sess = tf.Session()
print ('[Lab2] %s' % sess.run(hello))
# Hello, TensorFlow!
a = tf.constant(10)
b = tf.constant(32)
print '[Lab2] a + b = %s' % sess.run(a+b)
# 42

J. Kang Ph.D.

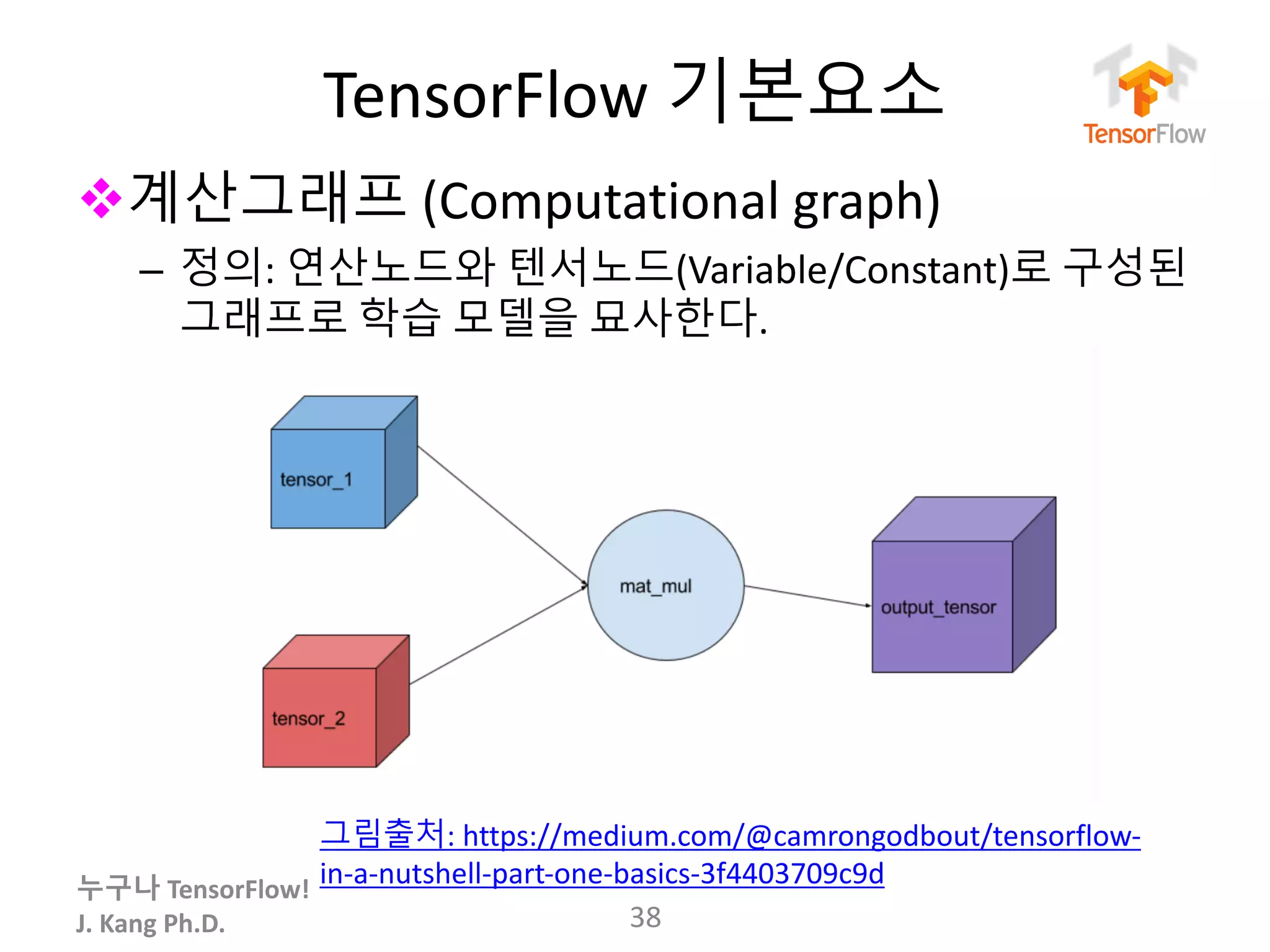

TensorFlow 기본요소

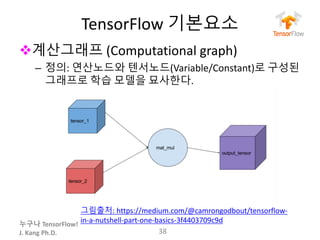

v계산그래프 (Computational graph)
– 정의: 연산노드와 텐서노드(Variable/Constant)로 구성된
그래프로 학습 모델을 묘사한다.
38
그림출처: https://medium.com/@camrongodbout/tensorflow-
in-a-nutshell-part-one-basics-3f4403709c9d

J. Kang Ph.D.

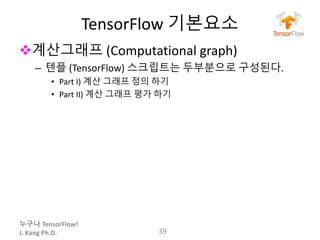

v계산그래프 (Computational graph)
– 텐플 (TensorFlow) 스크립트는 두부분으로 구성된다.
• Part I) 계산 그래프 정의 하기
• Part II) 계산 그래프 평가 하기
39

J. Kang Ph.D.

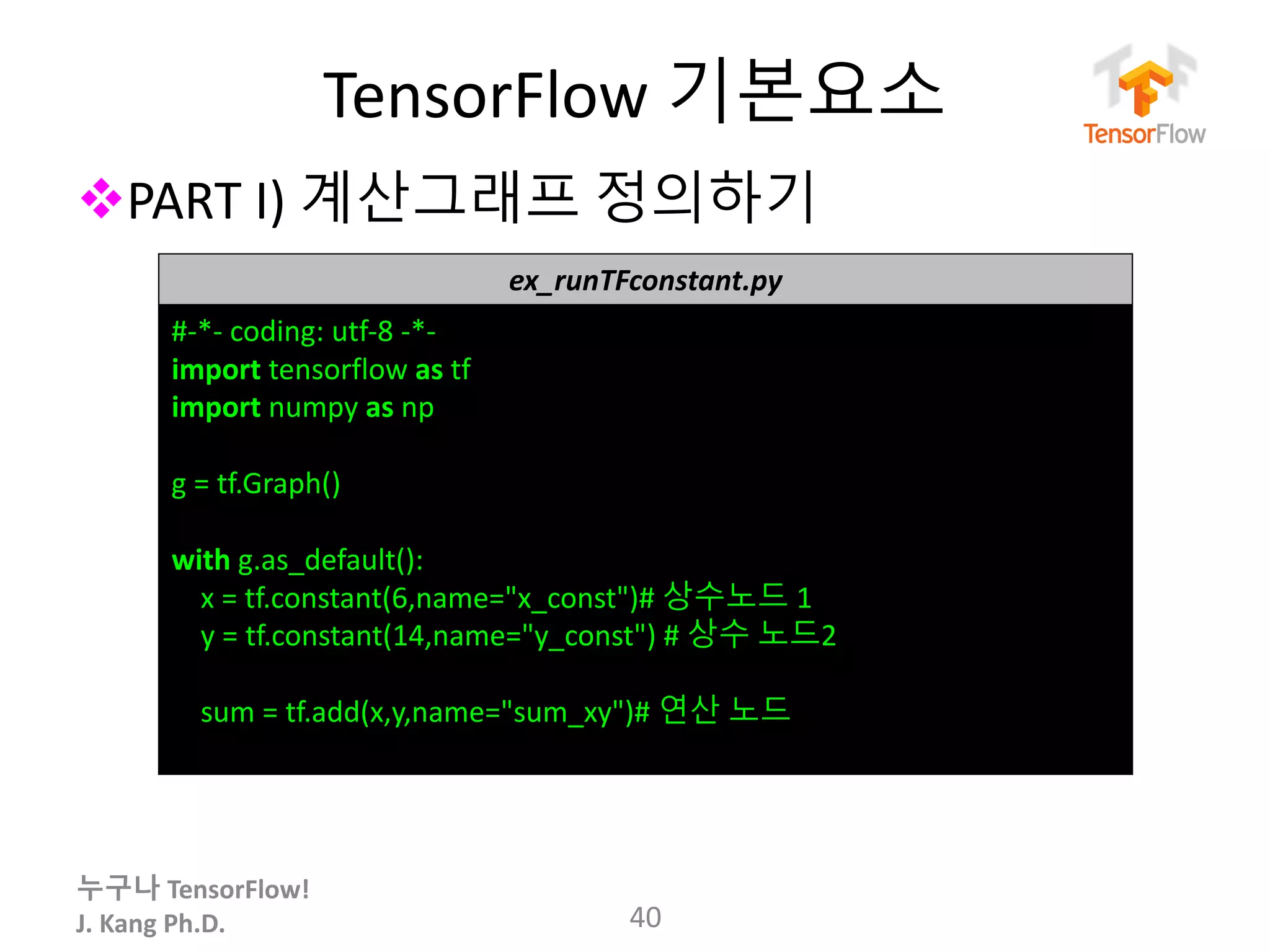

vPART I) 계산그래프 정의하기
40
ex_runTFconstant.py
#-*- coding: utf-8 -*-
import numpy as np
g = tf.Graph()
with g.as_default():
x = tf.constant(6,name="x_const")# 상수노드 1
y = tf.constant(14,name="y_const") # 상수 노드2
sum = tf.add(x,y,name="sum_xy")# 연산 노드

J. Kang Ph.D.

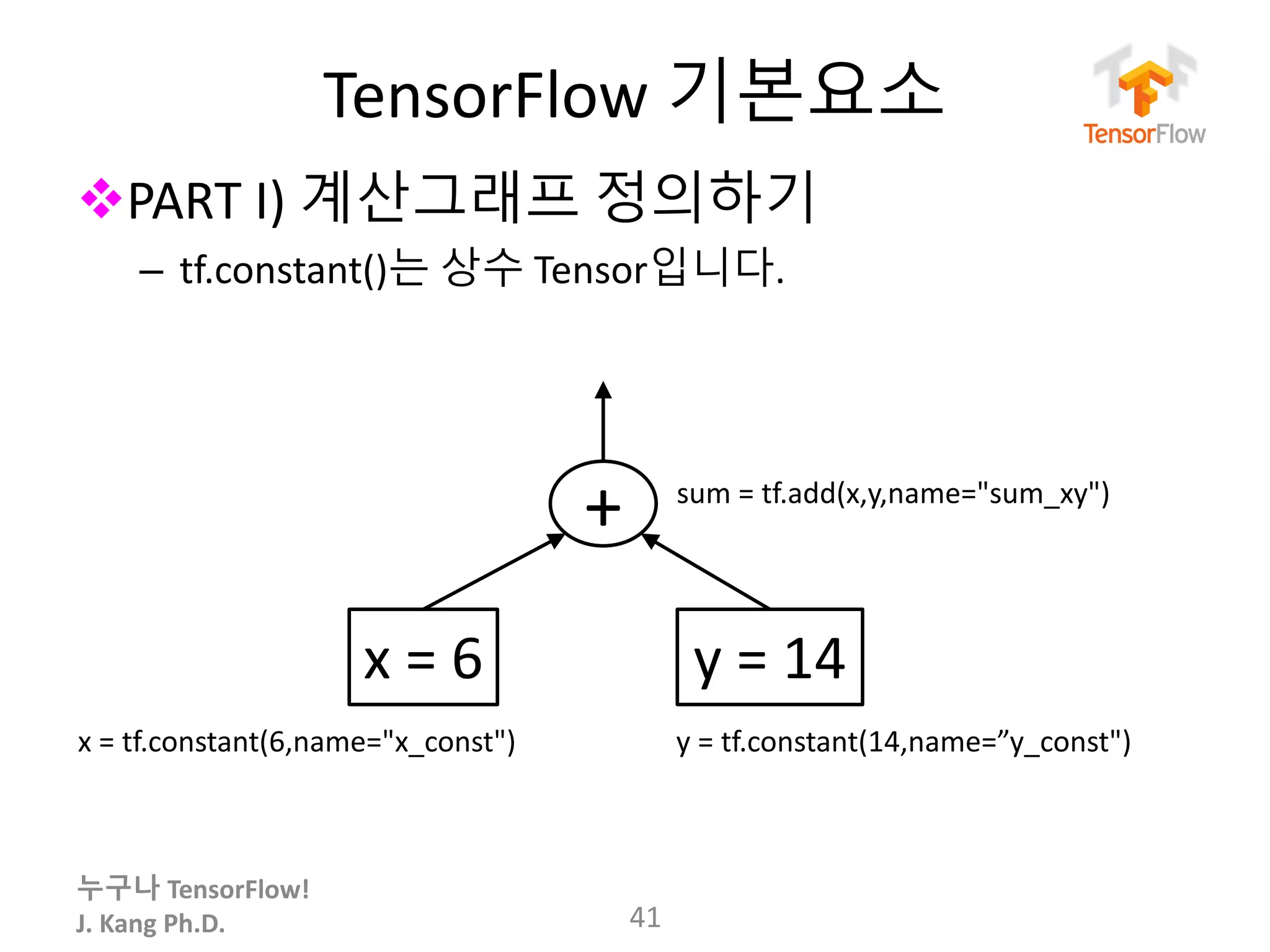

vPART I) 계산그래프 정의하기
– tf.constant()는 상수 Tensor입니다.
41
+
x = 6 y = 14
x = tf.constant(6,name="x_const") y = tf.constant(14,name=”y_const")
sum = tf.add(x,y,name="sum_xy")

J. Kang Ph.D.

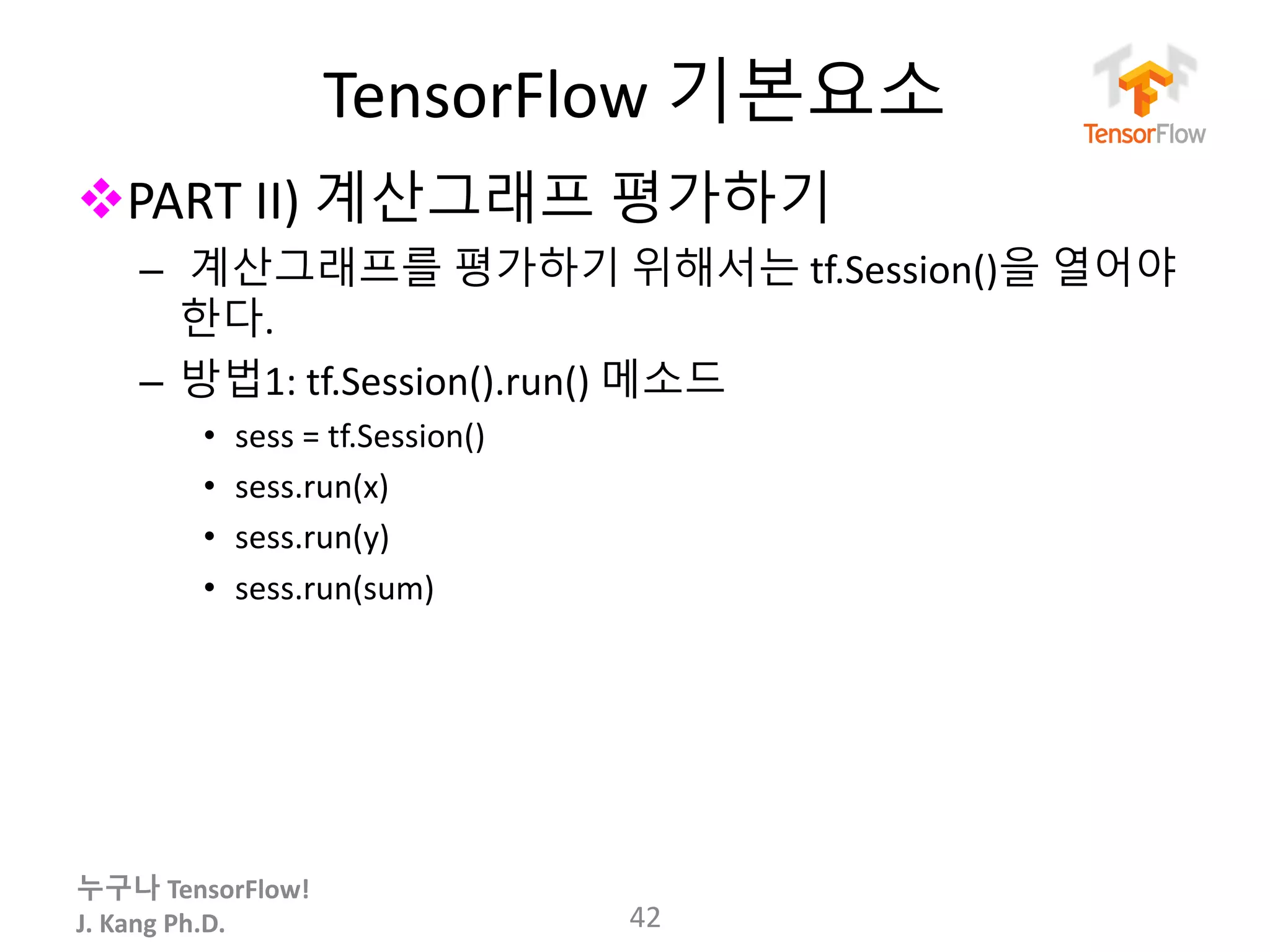

vPART II) 계산그래프 평가하기
– 계산그래프를 평가하기 위해서는 tf.Session()을 열어야
한다.
– 방법1: tf.Session().run() 메소드
• sess = tf.Session()
• sess.run(x)
• sess.run(y)
• sess.run(sum)
42

J. Kang Ph.D.

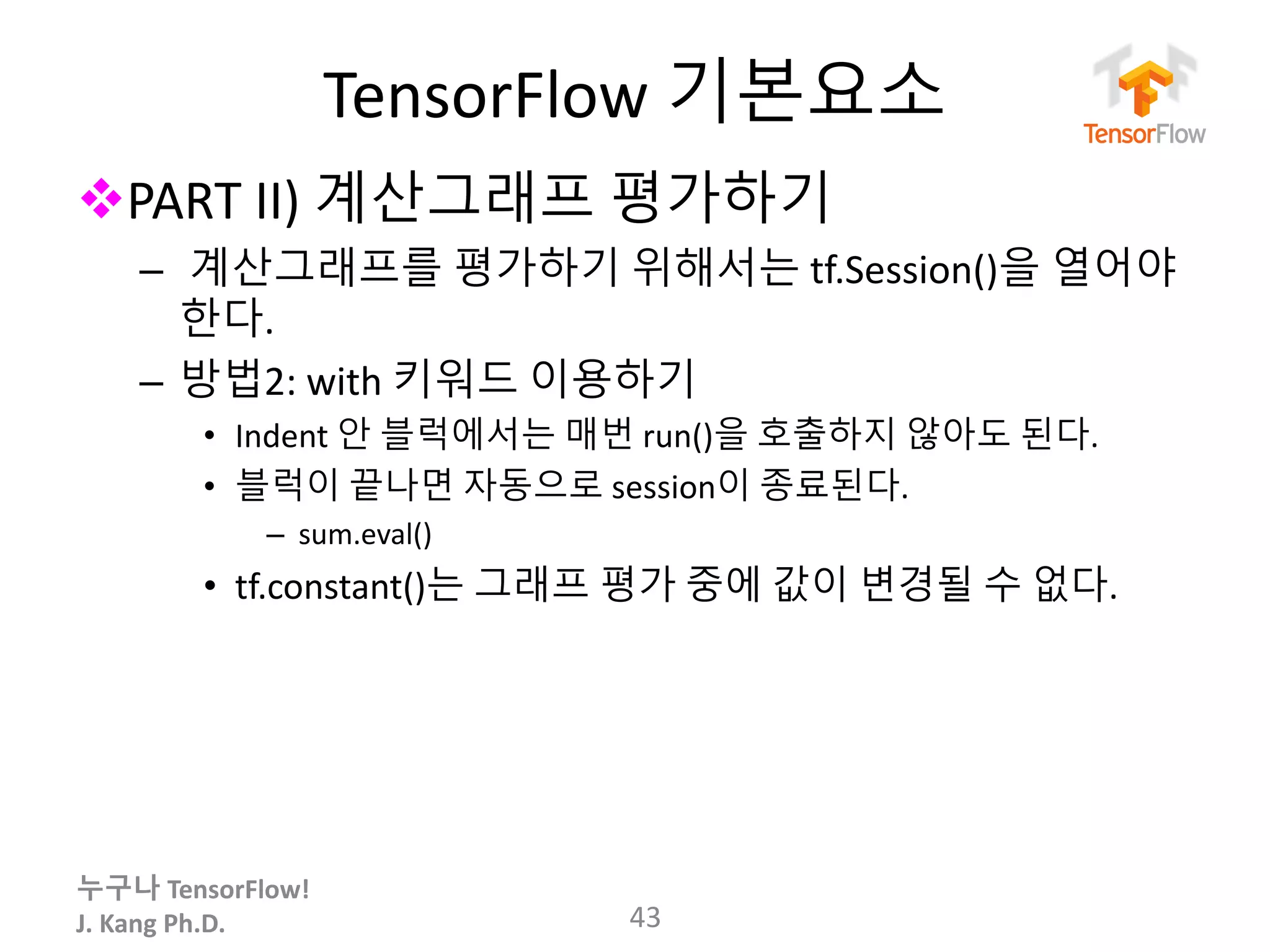

– 계산그래프를 평가하기 위해서는 tf.Session()을 열어야
한다.
– 방법2: with 키워드 이용하기
• Indent 안 블럭에서는 매번 run()을 호출하지 않아도 된다.
• 블럭이 끝나면 자동으로 session이 종료된다.
– sum.eval()
• tf.constant()는 그래프 평가 중에 값이 변경될 수 없다.
43

J. Kang Ph.D.

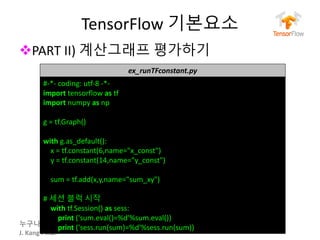

44
ex_runTFconstant.py
#-*- coding: utf-8 -*-
import numpy as np
g = tf.Graph()
x = tf.constant(6,name="x_const")
y = tf.constant(14,name="y_const")
# 세션 블럭 시작
with tf.Session() as sess:
print ('sum.eval()=%d'%sum.eval())
print ('sess.run(sum)=%d'%sess.run(sum))

J. Kang Ph.D.

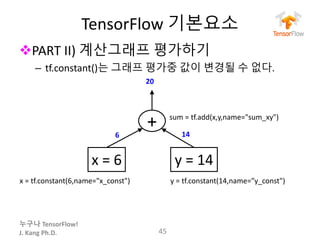

– tf.constant()는 그래프 평가중 값이 변경될 수 없다.
45
+
x = 6 y = 14
x = tf.constant(6,name="x_const") y = tf.constant(14,name=”y_const")
6 14
20

J. Kang Ph.D.

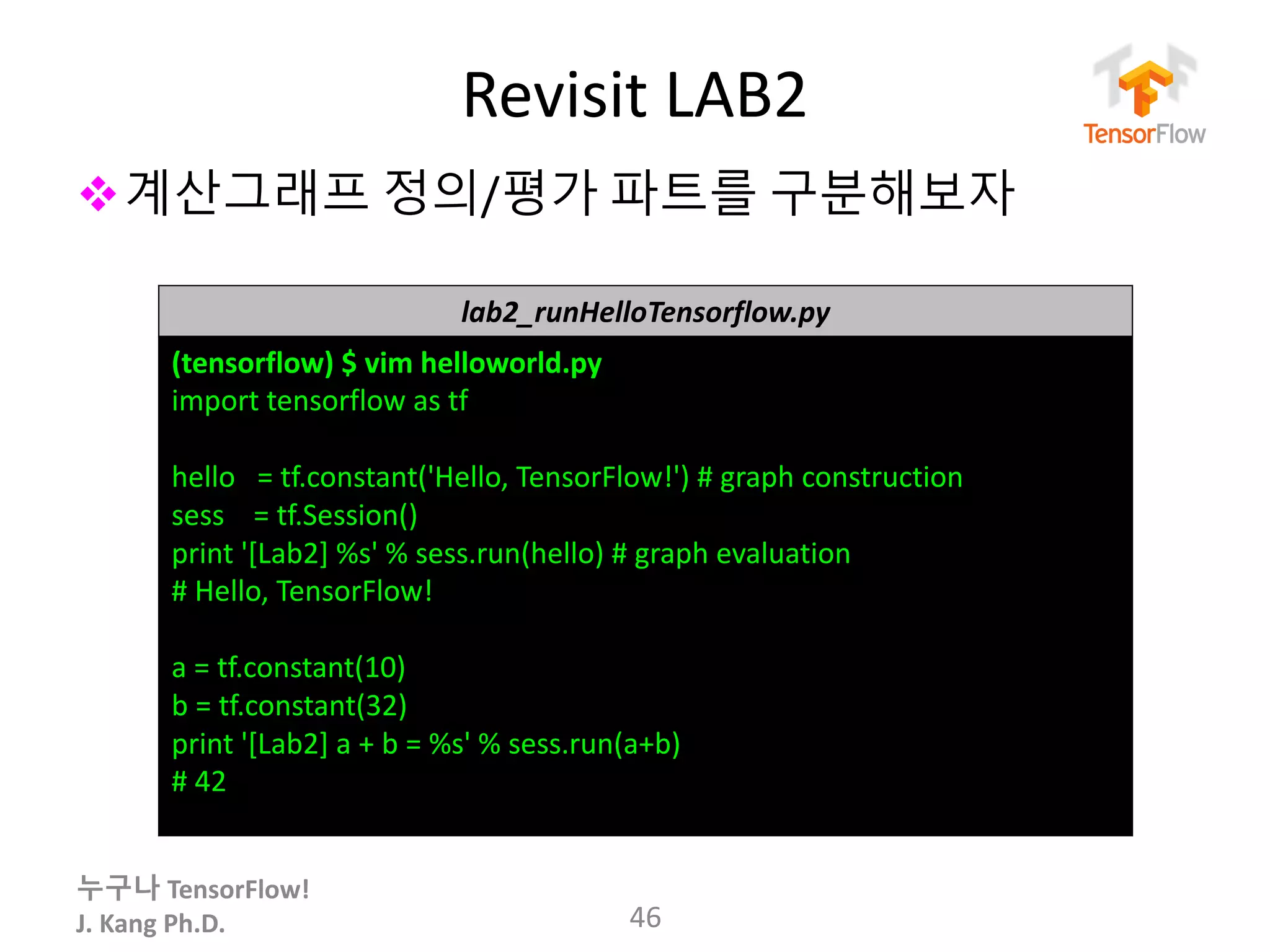

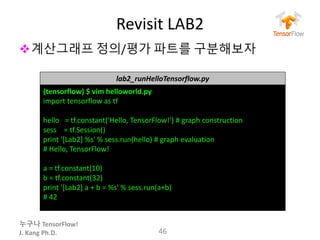

Revisit LAB2
v계산그래프 정의/평가 파트를 구분해보자
46
lab2_runHelloTensorflow.py
(tensorflow) $ vim helloworld.py
hello = tf.constant('Hello, TensorFlow!') # graph construction
sess = tf.Session()
print '[Lab2] %s' % sess.run(hello) # graph evaluation
# Hello, TensorFlow!
a = tf.constant(10)
b = tf.constant(32)
print '[Lab2] a + b = %s' % sess.run(a+b)
# 42

J. Kang Ph.D.

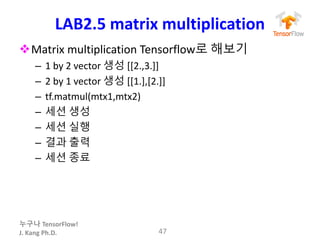

LAB2.5 matrix multiplication
vMatrix multiplication Tensorflow로 해보기
– 1 by 2 vector 생성 [[2.,3.]]
– 2 by 1 vector 생성 [[1.],[2.]]
– tf.matmul(mtx1,mtx2)
– 세션 생성
– 세션 실행
– 결과 출력
– 세션 종료
47

J. Kang Ph.D.

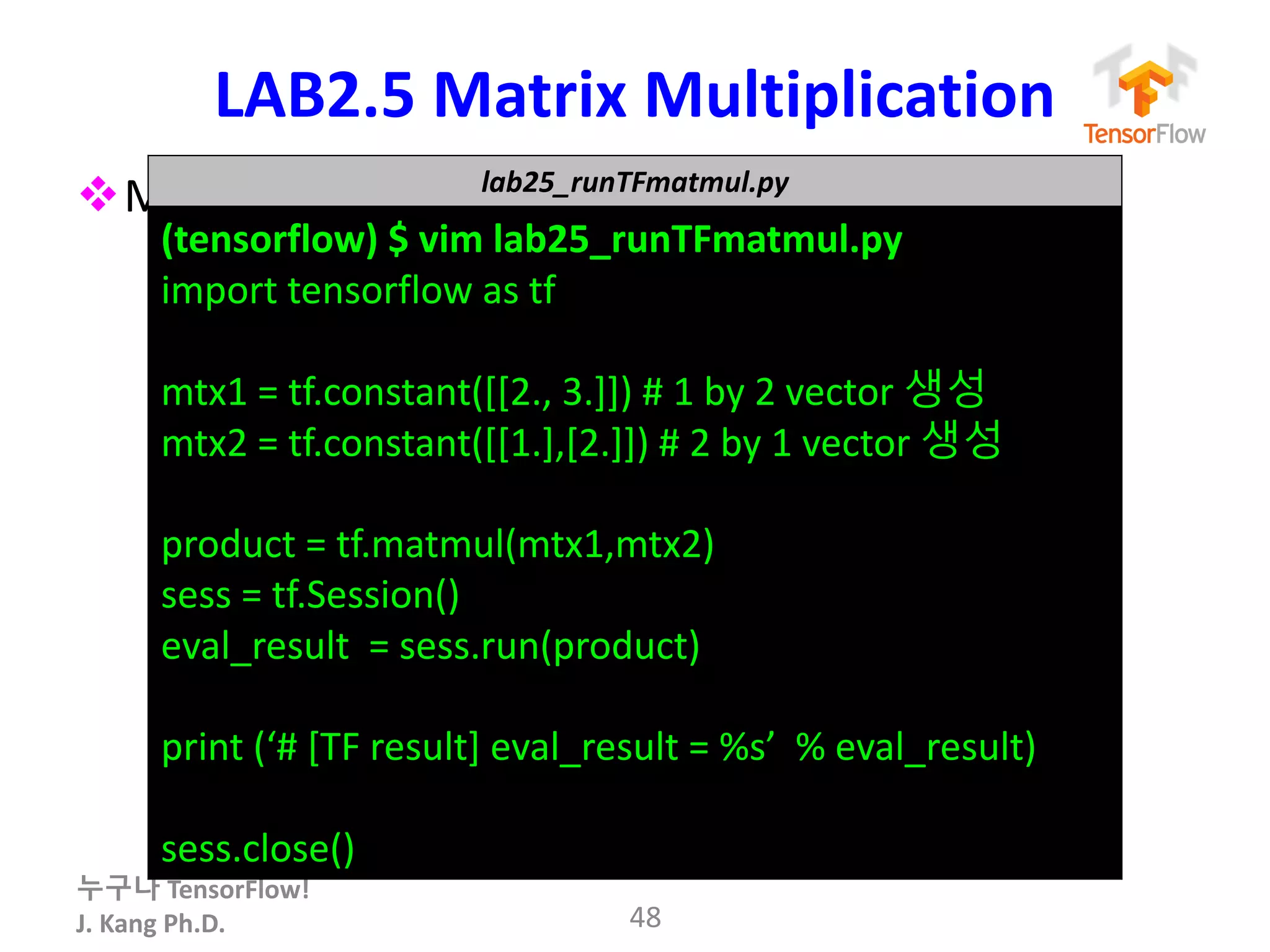

LAB2.5 Matrix Multiplication
vMatrix multiplication Tensorflow로 해보기
48
lab25_runTFmatmul.py
(tensorflow) $ vim lab25_runTFmatmul.py
mtx1 = tf.constant([[2., 3.]]) # 1 by 2 vector 생성
mtx2 = tf.constant([[1.],[2.]]) # 2 by 1 vector 생성
product = tf.matmul(mtx1,mtx2)
sess = tf.Session()
eval_result = sess.run(product)
print (‘# [TF result] eval_result = %s’ % eval_result)
sess.close()

J. Kang Ph.D.

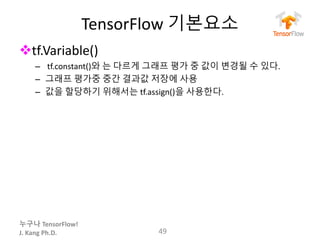

vtf.Variable()
– tf.constant()와 는 다르게 그래프 평가 중 값이 변경될 수 있다.
– 그래프 평가중 중간 결과값 저장에 사용
– 값을 할당하기 위해서는 tf.assign()을 사용한다.
49

J. Kang Ph.D.

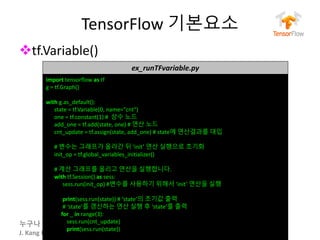

vtf.Variable()
50
ex_runTFvariable.py
g = tf.Graph()
state = tf.Variable(0, name="cnt")
one = tf.constant(1) # 상수 노드
add_one = tf.add(state, one) # 연산 노드
cnt_update = tf.assign(state, add_one) # state에 연산결과를 대입
# 변수는 그래프가 올라간 뒤 ‘init’ 연산 실행으로 초기화
init_op = tf.global_variables_initializer()
# 계산 그래프를 올리고 연산을 실행합니다.
sess.run(init_op) #변수를 사용하기 위해서 ‘init’ 연산을 실행
print(sess.run(state)) # ‘state’의 초기값 출력
# ‘state’를 갱신하는 연산 실행 후 ‘state’를 출력
for _ in range(3):
sess.run(cnt_update)
print(sess.run(state))

J. Kang Ph.D.

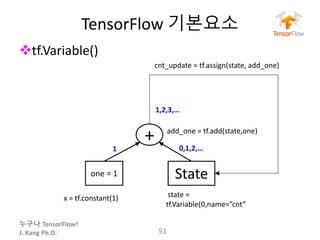

vtf.Variable()
51
+
one = 1 State
state =
tf.Variable(0,name=”cnt”
add_one = tf.add(state,one)
1 0,1,2,…
x = tf.constant(1)
cnt_update = tf.assign(state, add_one)
1,2,3,…

J. Kang Ph.D.

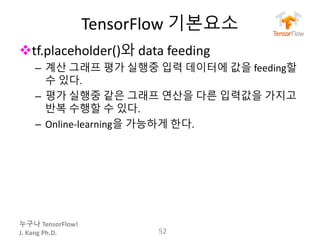

vtf.placeholder()와 data feeding
– 계산 그래프 평가 실행중 입력 데이터에 값을 feeding할
수 있다.
– 평가 실행중 같은 그래프 연산을 다른 입력값을 가지고
반복 수행할 수 있다.
– Online-learning을 가능하게 한다.
52

J. Kang Ph.D.

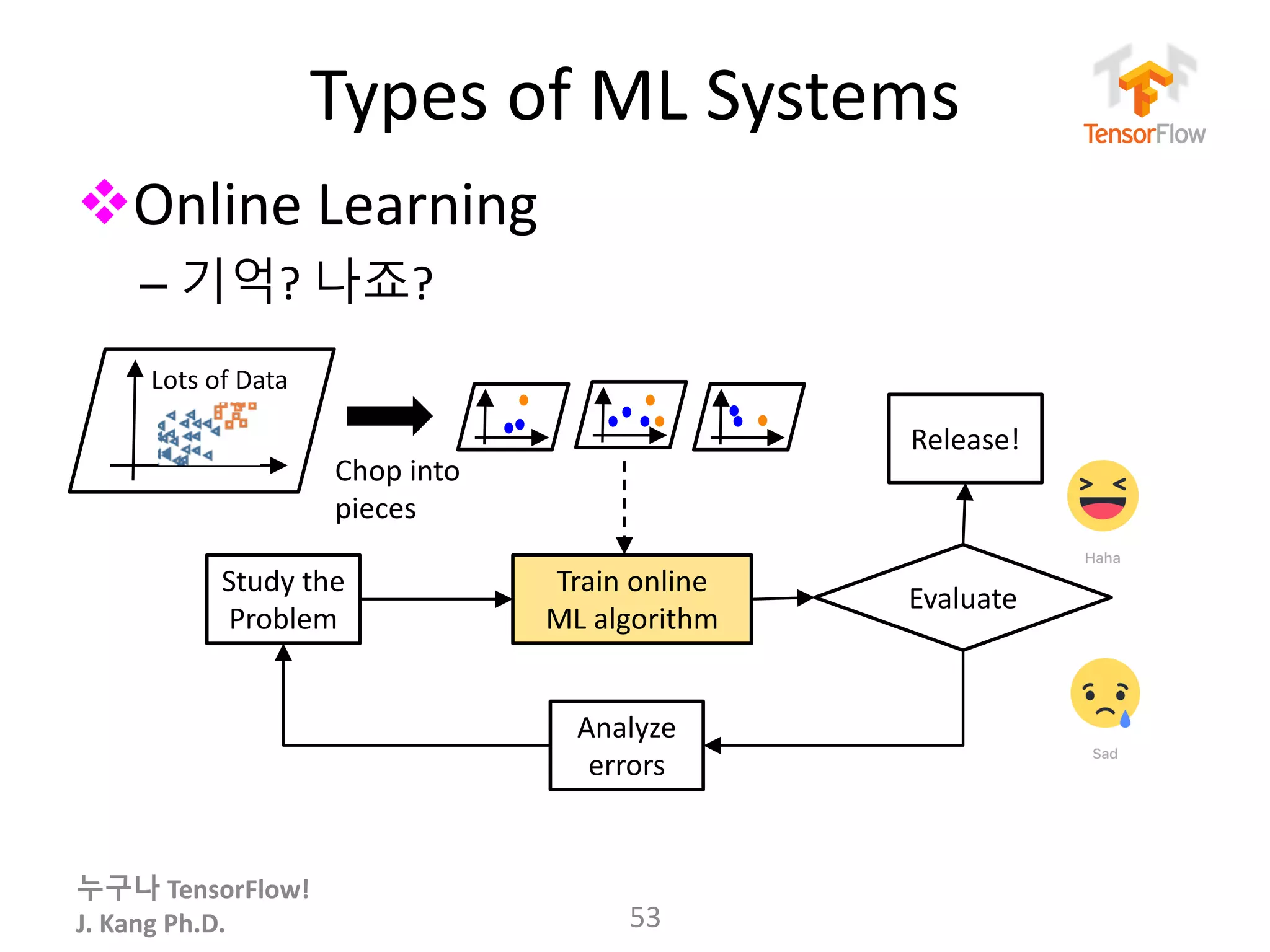

Types of ML Systems
vOnline Learning
– 기억? 나죠?
53
Study the
Problem
Train online
ML algorithm
Analyze
errors
Evaluate
Release!
Lots of Data
Chop into
pieces

J. Kang Ph.D.
vtf.placeholder()와 data feeding
54
ex_runTFfeed.py
in1 = tf.placeholder(tf.float32)
in2 = tf.placeholder(tf.float32)
out = tf.multiply(in1, in2)
# 계산 그래프를 세션에 올리고 그 입력으로 아래를 그래프 내에서 할당
print(sess.run([out], feed_dict={in1:[6.], in2:[14.]}))

J. Kang Ph.D.

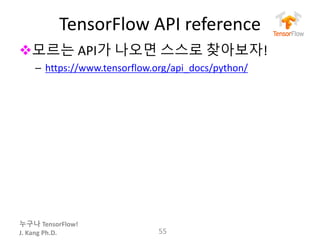

TensorFlow API reference
v모르는 API가 나오면 스스로 찾아보자!
– https://www.tensorflow.org/api_docs/python/
55

J. Kang Ph.D.
2. Tensorflow 준비하기
- TensorFlow의 기본요소
- LAB3: TensorFlow 기본예제, Line-fitting -
- ML training in TensorFlow
- LAB4: TensorFlow 기본예제 Curve-fitting
이제한번 해보자!
56

J. Kang Ph.D.

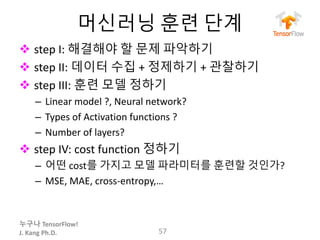

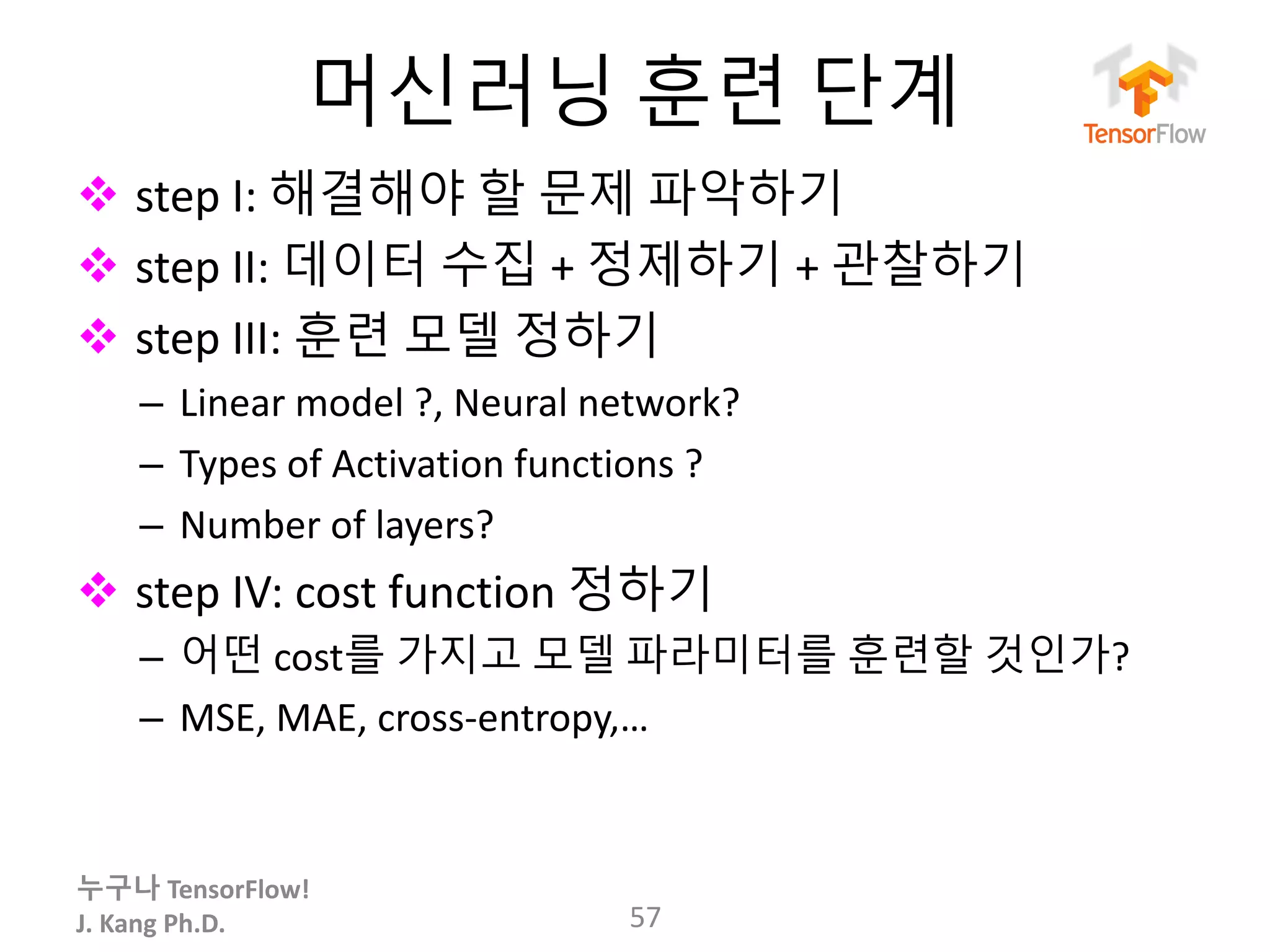

머신러닝 훈련 단계
v step I: 해결해야 할 문제 파악하기
v step II: 데이터 수집 + 정제하기 + 관찰하기
v step III: 훈련 모델 정하기
– Linear model ?, Neural network?
– Types of Activation functions ?
– Number of layers?
v step IV: cost function 정하기
– 어떤 cost를 가지고 모델 파라미터를 훈련할 것인가?
– MSE, MAE, cross-entropy,…
57

J. Kang Ph.D.

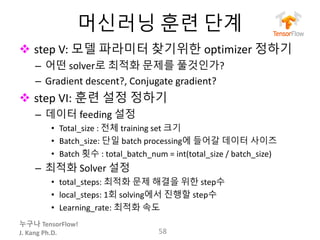

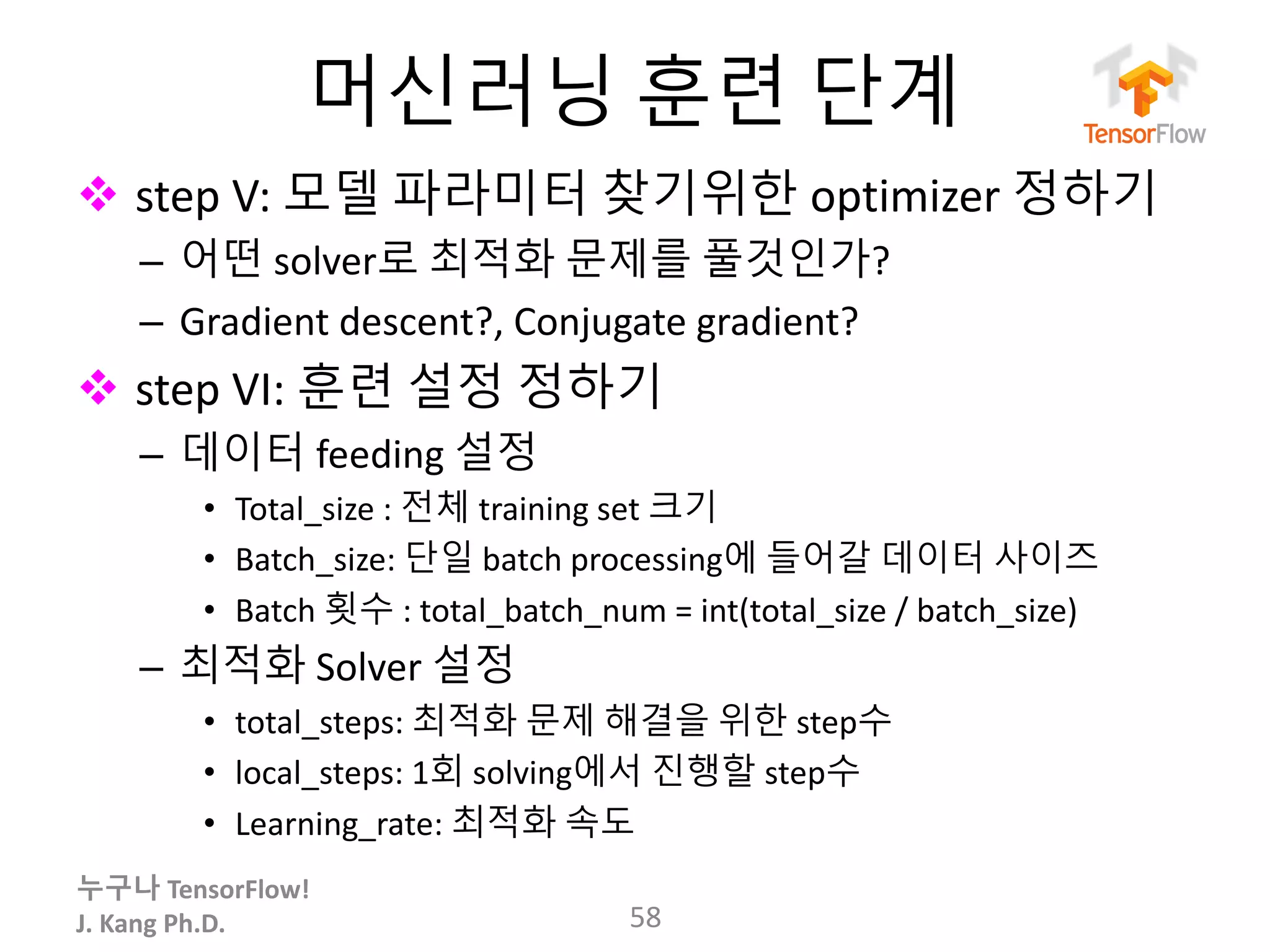

머신러닝 훈련 단계
v step V: 모델 파라미터 찾기위한 optimizer 정하기
– 어떤 solver로 최적화 문제를 풀것인가?
– Gradient descent?, Conjugate gradient?
v step VI: 훈련 설정 정하기
– 데이터 feeding 설정
• Total_size : 전체 training set 크기
• Batch_size: 단일 batch processing에 들어갈 데이터 사이즈
• Batch 횟수 : total_batch_num = int(total_size / batch_size)
– 최적화 Solver 설정
• total_steps: 최적화 문제 해결을 위한 step수
• local_steps: 1회 solving에서 진행할 step수
• Learning_rate: 최적화 속도
58

J. Kang Ph.D.

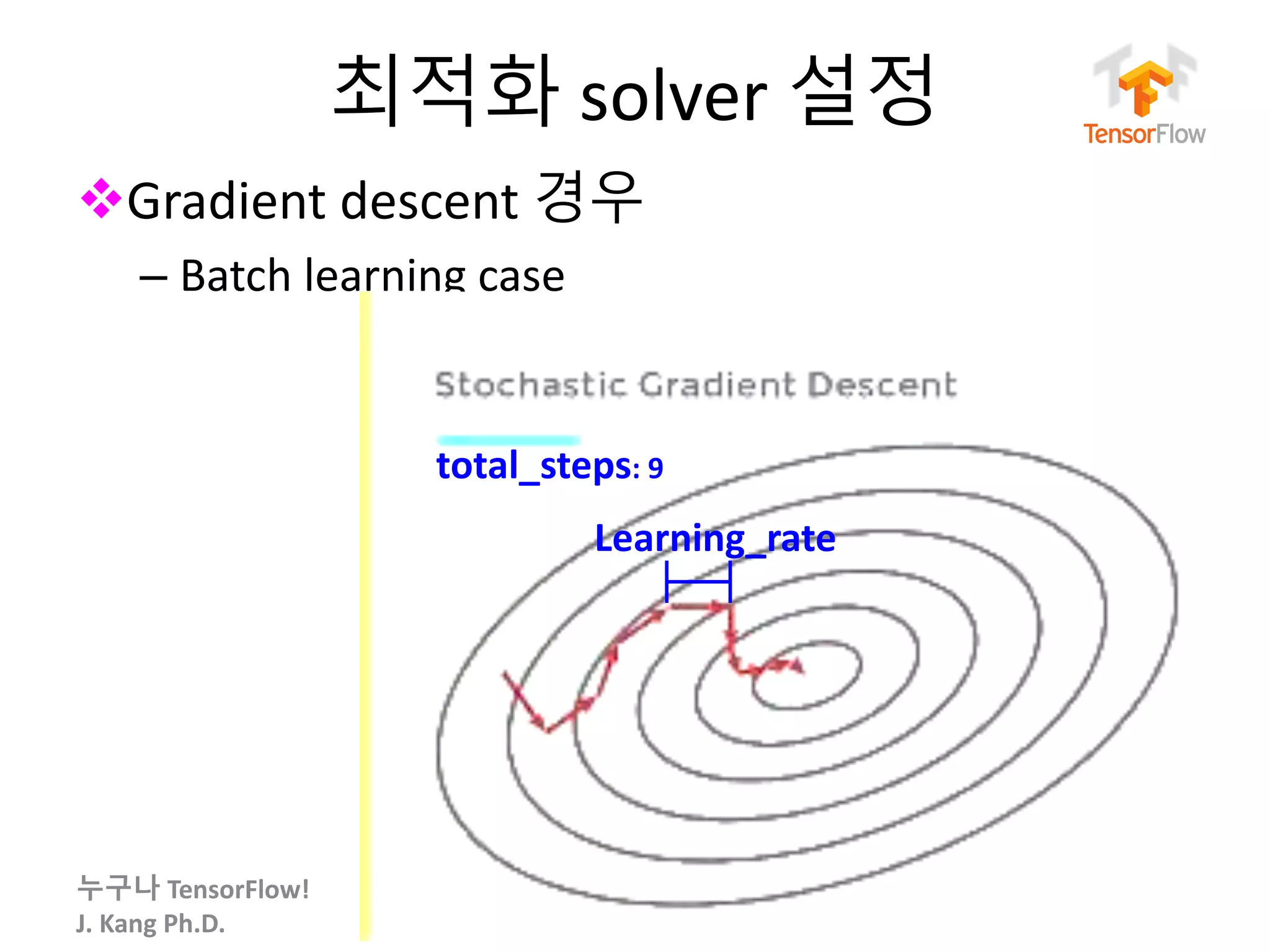

최적화 solver 설정
vGradient descent 경우
– Batch learning case
59
total_steps: 9
Learning_rate

J. Kang Ph.D.

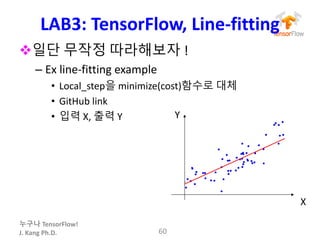

LAB3: TensorFlow, Line-fitting
v일단 무작정 따라해보자 !
– Ex line-fitting example
• Local_step을 minimize(cost)함수로 대체
• GitHub link
• 입력 X, 출력 Y
60
Y
X

J. Kang Ph.D.

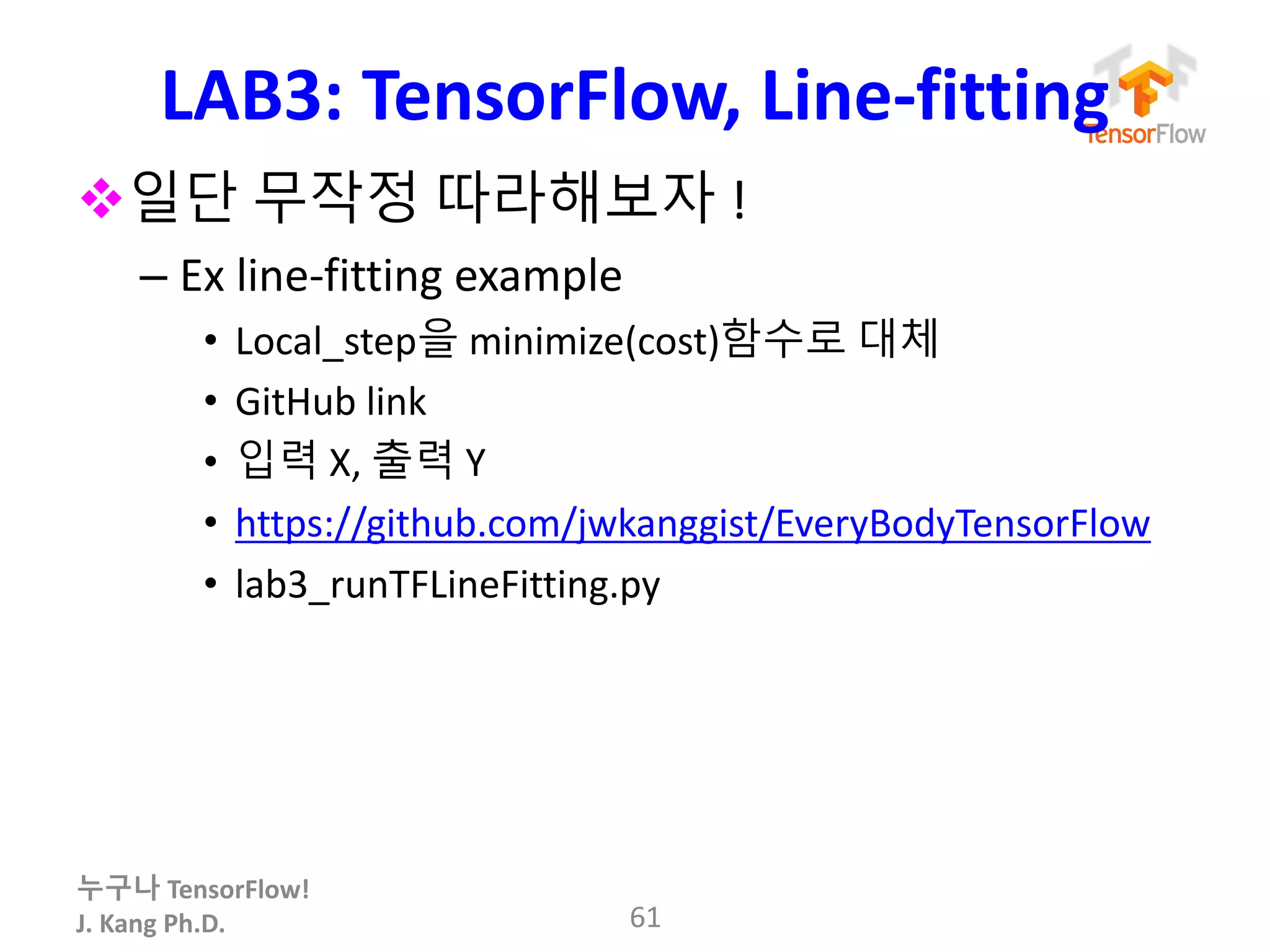

LAB3: TensorFlow, Line-fitting
v일단 무작정 따라해보자 !
– Ex line-fitting example
• Local_step을 minimize(cost)함수로 대체
• GitHub link
• 입력 X, 출력 Y
• https://github.com/jwkanggist/EveryBodyTensorFlow
• lab3_runTFLineFitting.py
61

J. Kang Ph.D.

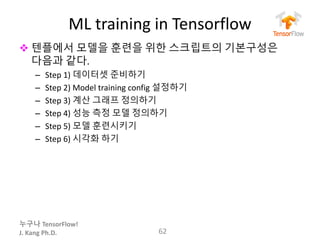

ML training in Tensorflow
v 텐플에서 모델을 훈련을 위한 스크립트의 기본구성은
다음과 같다.
– Step 1) 데이터셋 준비하기
– Step 2) Model training config 설정하기
– Step 3) 계산 그래프 정의하기
– Step 4) 성능 측정 모델 정의하기
– Step 5) 모델 훈련시키기
– Step 6) 시각화 하기
62

J. Kang Ph.D.

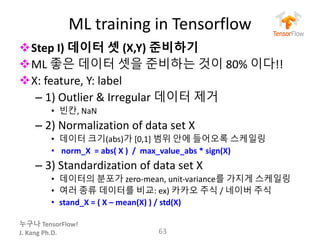

vStep I) 데이터 셋 (X,Y) 준비하기
vML 좋은 데이터 셋을 준비하는 것이 80% 이다!!
vX: feature, Y: label
– 1) Outlier & Irregular 데이터 제거
• 빈칸, NaN
– 2) Normalization of data set X
• 데이터 크기(abs)가 [0,1] 범위 안에 들어오록 스케일링
• norm_X = abs( X ) / max_value_abs * sign(X)
– 3) Standardization of data set X
• 데이터의 분포가 zero-mean, unit-variance를 가지게 스케일링
• 여러 종류 데이터를 비교: ex) 카카오 주식 / 네이버 주식
• stand_X = ( X – mean(X) ) / std(X)
63

J. Kang Ph.D. 64

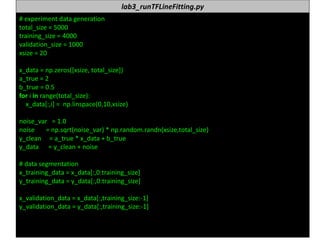

lab3_runTFLineFitting.py
# experiment data generation
total_size = 5000
training_size = 4000
validation_size = 1000
xsize = 20
x_data = np.zeros([xsize, total_size])
a_true = 2
b_true = 0.5
for i in range(total_size):
x_data[:,i] = np.linspace(0,10,xsize)
noise_var = 1.0
noise = np.sqrt(noise_var) * np.random.randn(xsize,total_size)
y_clean = a_true * x_data + b_true
y_data = y_clean + noise
# data segmentation
x_training_data = x_data[:,0:training_size]
y_training_data = y_data[:,0:training_size]
x_validation_data = x_data[:,training_size:-1]
y_validation_data = y_data[:,training_size:-1]

J. Kang Ph.D.
vStep II) Model training config 설정하기
– 1) training_epochs > 0 : 최적화 반복 학습 횟수
• training_epochs = int (total_steps / local_steps)
– 2) learning_rate in (0,1] : model이 데이터로 부터
학습하는 속도를 결정한다.
• learning_rate↑ à 학습속도 ↑, 발산가능성↑
– 3) 데이터 batch 횟수:
• Training data가 batch_size 단위로 나누어 져서 총 total_batch =
int(total_size / batch_size)회 학습이 수행됨
• 데이터 feeding loop가 도는 동안 cost는 누적 계산된다.
65

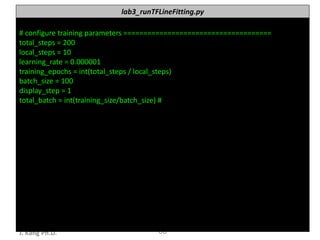

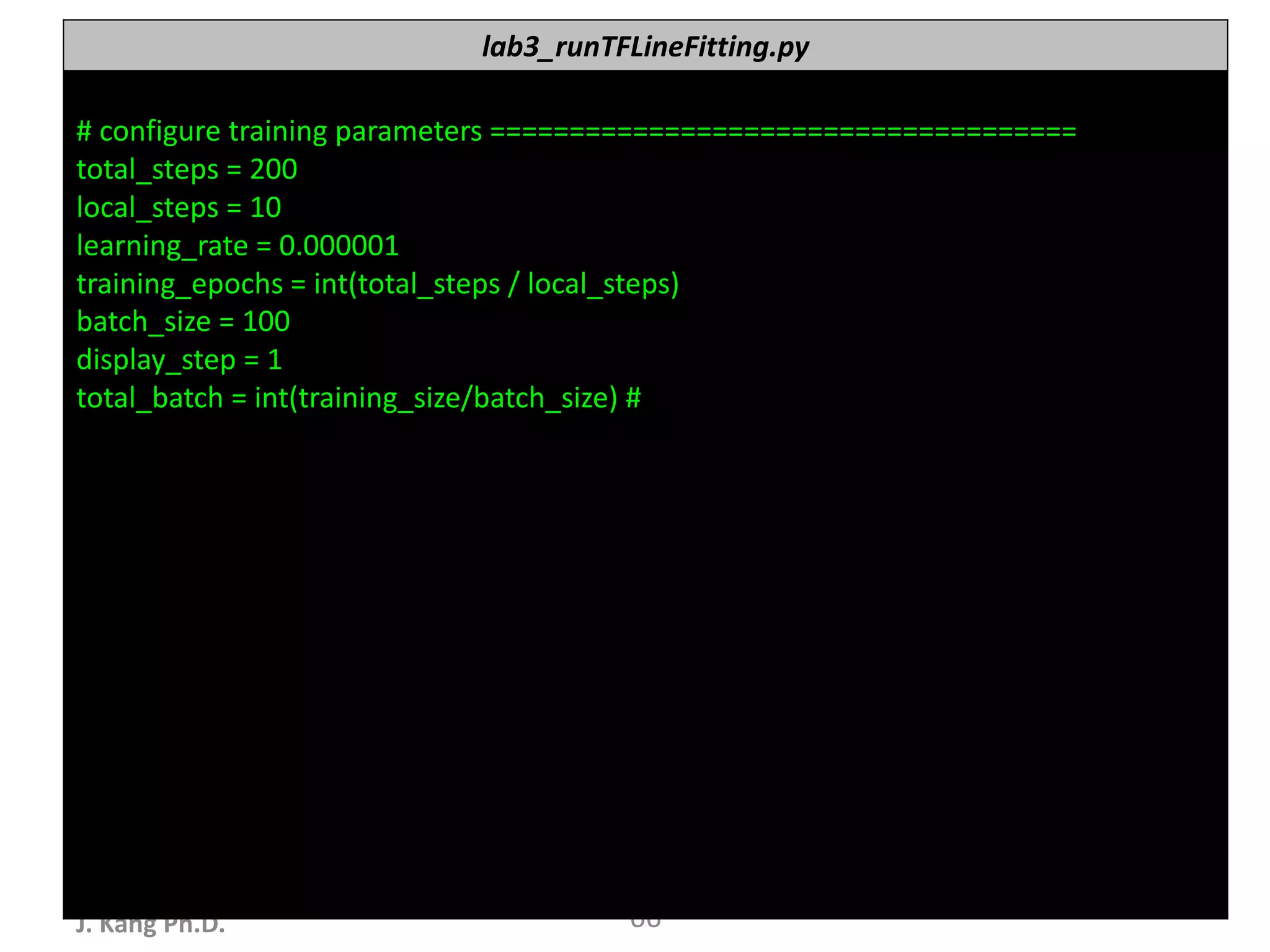

J. Kang Ph.D. 66
# configure training parameters =====================================
total_steps = 200
local_steps = 10
learning_rate = 0.000001
training_epochs = int(total_steps / local_steps)
batch_size = 100
display_step = 1
total_batch = int(training_size/batch_size) #

J. Kang Ph.D.

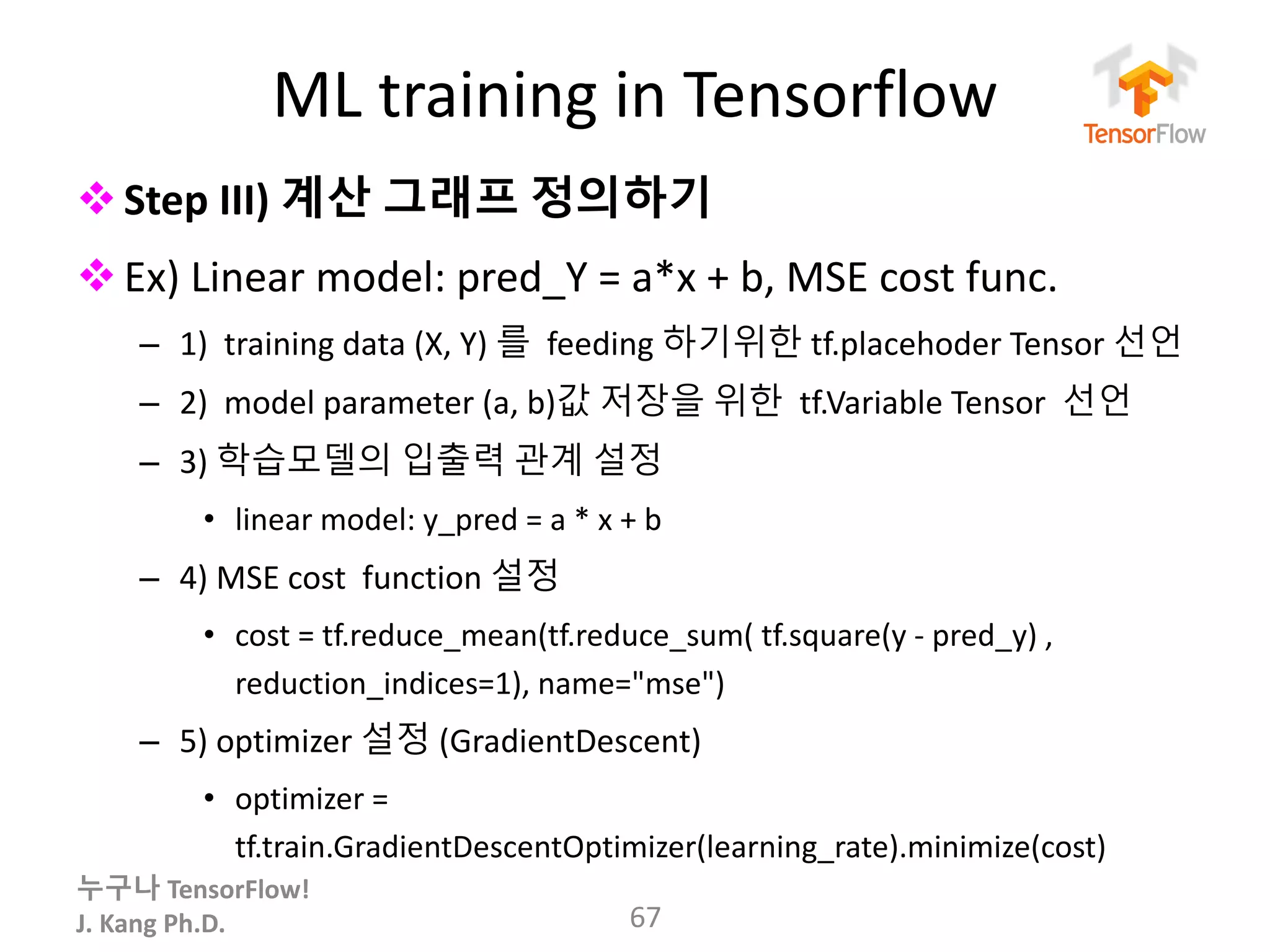

vStep III) 계산 그래프 정의하기
vEx) Linear model: pred_Y = a*x + b, MSE cost func.
– 1) training data (X, Y) 를 feeding 하기위한 tf.placehoder Tensor 선언
– 2) model parameter (a, b)값 저장을 위한 tf.Variable Tensor 선언
– 3) 학습모델의 입출력 관계 설정
• linear model: y_pred = a * x + b
– 4) MSE cost function 설정
• cost = tf.reduce_mean(tf.reduce_sum( tf.square(y - pred_y) ,
reduction_indices=1), name="mse")
– 5) optimizer 설정 (GradientDescent)
• optimizer =
tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)
67

J. Kang Ph.D. 68
# computational TF graph construction ================================
x = tf.placeholder(tf.float32, [xsize,None])
y = tf.placeholder(tf.float32, [xsize,None])
# Set model weights which is calculated in the TF graph
a = tf.Variable(0.) # initialization by 1
b = tf.Variable(0.)
print ('TF graph nodes are defined')
# Construct model
pred_y = a * x + b
# Minimize error using MSE function
cost = tf.reduce_mean(tf.reduce_sum( tf.square(y - pred_y) , reduction_indices=1),
name="mse")
# Gradient Descent
optimizer = tf.train.GradientDescentOptimizer(learning_rate).minimize(cost)
print ('Functions in TF graph are ready')

J. Kang Ph.D.

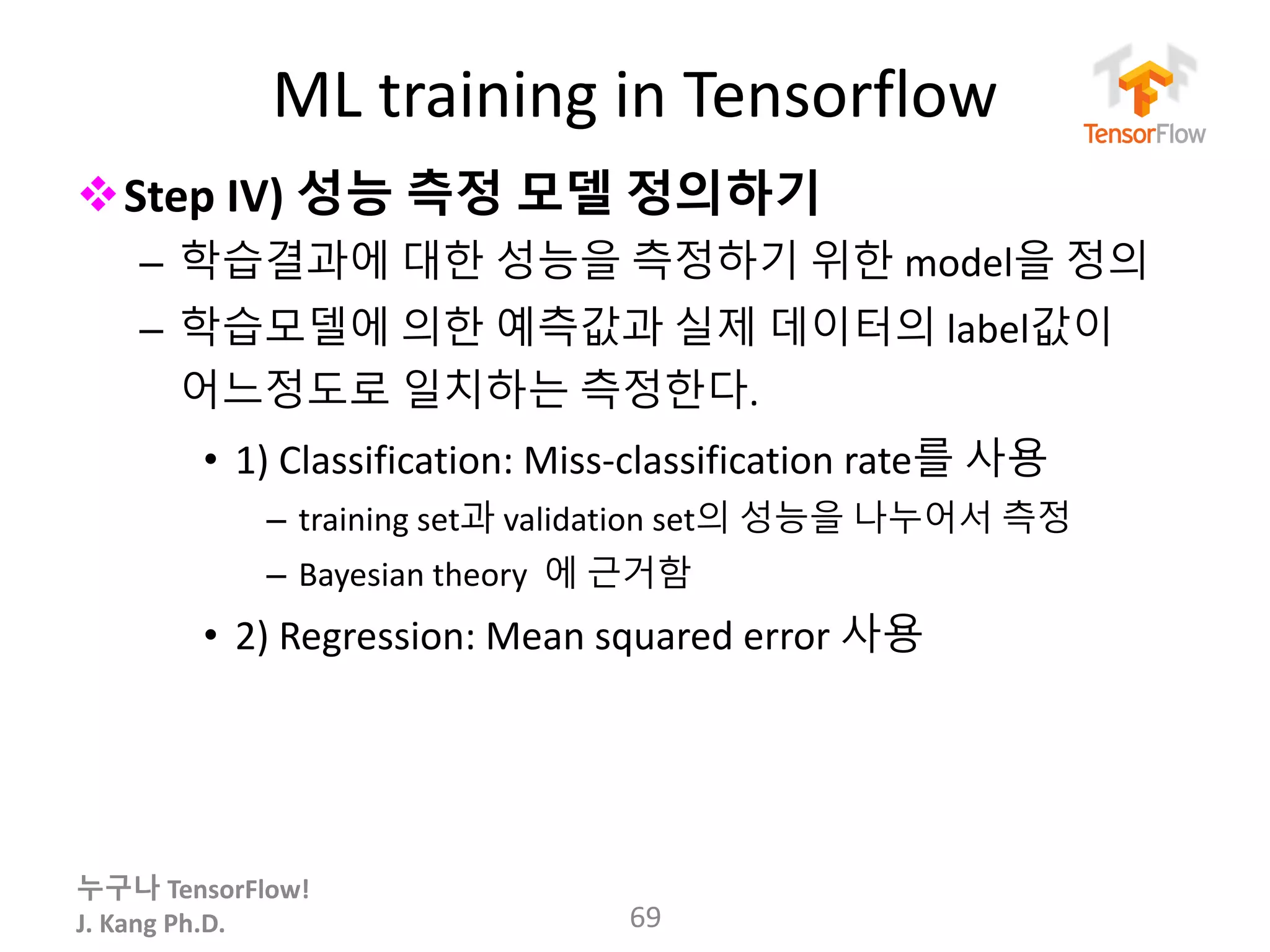

vStep IV) 성능 측정 모델 정의하기
– 학습결과에 대한 성능을 측정하기 위한 model을 정의
– 학습모델에 의한 예측값과 실제 데이터의 label값이
어느정도로 일치하는 측정한다.
• 1) Classification: Miss-classification rate를 사용
– training set과 validation set의 성능을 나누어서 측정
– Bayesian theory 에 근거함
• 2) Regression: Mean squared error 사용
69

J. Kang Ph.D. 70

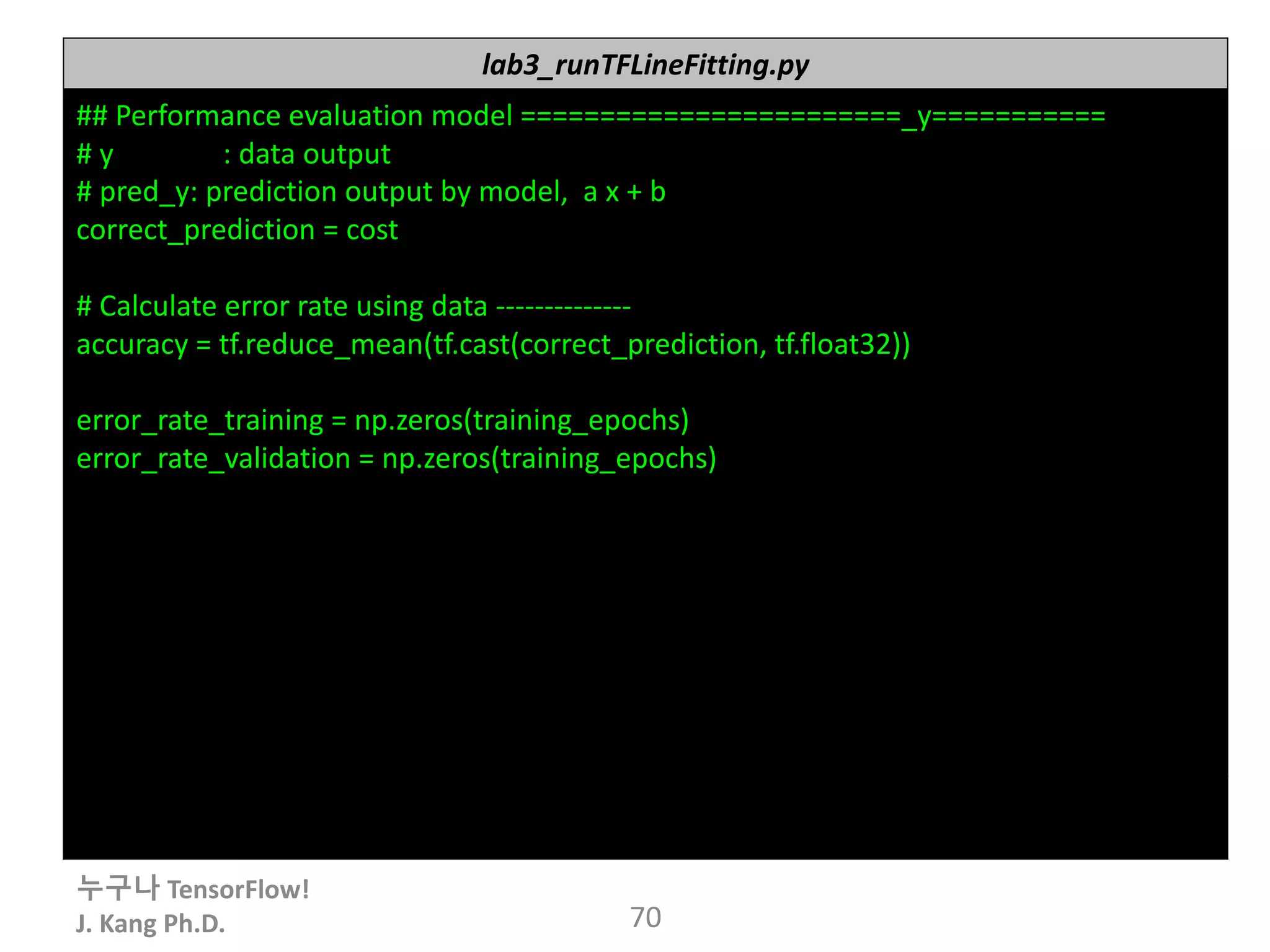

## Performance evaluation model ========================_y===========
# y : data output
# pred_y: prediction output by model, a x + b
correct_prediction = cost
# Calculate error rate using data --------------
accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
error_rate_training = np.zeros(training_epochs)
error_rate_validation = np.zeros(training_epochs)

J. Kang Ph.D.

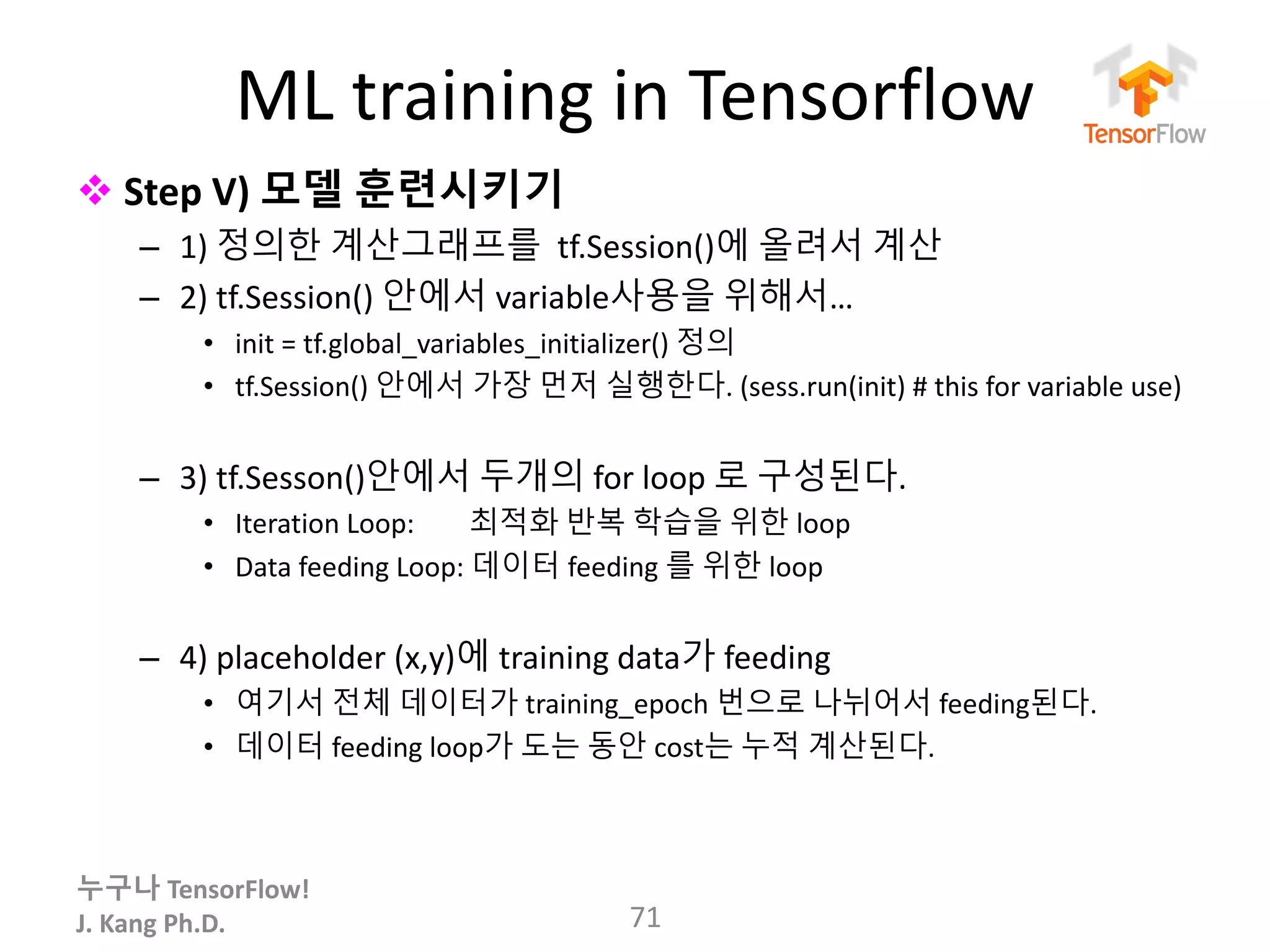

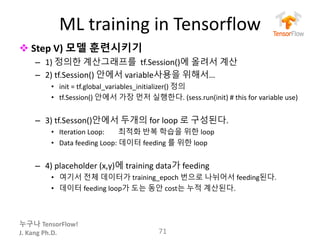

v Step V) 모델 훈련시키기
– 1) 정의한 계산그래프를 tf.Session()에 올려서 계산
– 2) tf.Session() 안에서 variable사용을 위해서…
• init = tf.global_variables_initializer() 정의
• tf.Session() 안에서 가장 먼저 실행한다. (sess.run(init) # this for variable use)
– 3) tf.Sesson()안에서 두개의 for loop 로 구성된다.
• Iteration Loop: 최적화 반복 학습을 위한 loop
• Data feeding Loop: 데이터 feeding 를 위한 loop
– 4) placeholder (x,y)에 training data가 feeding
• 여기서 전체 데이터가 training_epoch 번으로 나뉘어서 feeding된다.
• 데이터 feeding loop가 도는 동안 cost는 누적 계산된다.
71

J. Kang Ph.D. 72

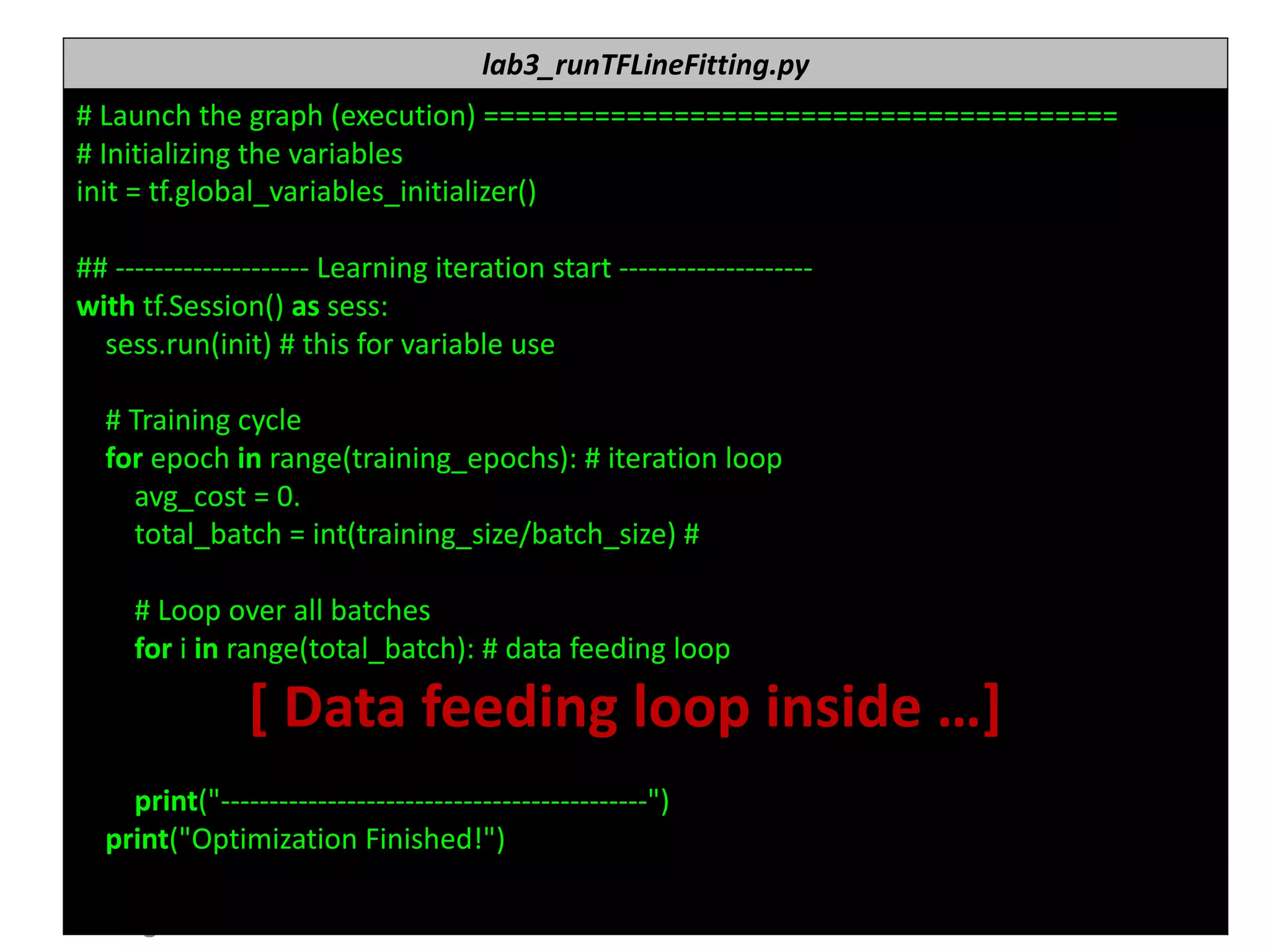

# Launch the graph (execution) ========================================
# Initializing the variables
init = tf.global_variables_initializer()
## -------------------- Learning iteration start --------------------
sess.run(init) # this for variable use
# Training cycle
for epoch in range(training_epochs): # iteration loop
avg_cost = 0.
total_batch = int(training_size/batch_size) #
# Loop over all batches
for i in range(total_batch): # data feeding loop
[ Data feeding loop inside …]
print("--------------------------------------------")
print("Optimization Finished!")

J. Kang Ph.D. 73

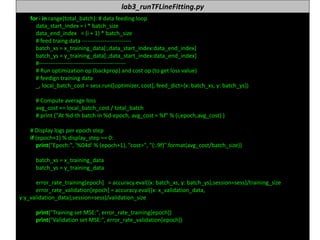

for i in range(total_batch): # data feeding loop
data_start_index = i * batch_size
data_end_index = (i + 1) * batch_size
# feed traing data --------------------------
batch_xs = x_training_data[:,data_start_index:data_end_index]
batch_ys = y_training_data[:,data_start_index:data_end_index]
#----------------------------------------------
# Run optimization op (backprop) and cost op (to get loss value)
# feedign training data
_, local_batch_cost = sess.run([optimizer, cost], feed_dict={x: batch_xs, y: batch_ys})
# Compute average loss
avg_cost += local_batch_cost / total_batch
# print ("At %d-th batch in %d-epoch, avg_cost = %f" % (i,epoch,avg_cost) )
# Display logs per epoch step
if (epoch+1) % display_step == 0:
print("Epoch:", '%04d' % (epoch+1), "cost=", "{:.9f}".format(avg_cost/batch_size))
batch_xs = x_training_data
batch_ys = y_training_data
error_rate_training[epoch] = accuracy.eval({x: batch_xs, y: batch_ys},session=sess)/training_size
error_rate_validation[epoch] = accuracy.eval({x: x_validation_data,
y:y_validation_data},session=sess)/validation_size
print("Training set MSE:", error_rate_training[epoch])
print("Validation set MSE:", error_rate_validation[epoch])

J. Kang Ph.D.

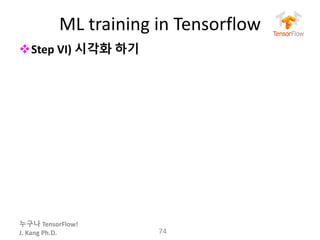

vStep VI) 시각화 하기
74

J. Kang Ph.D. 75
pred_a = sess.run(a)
pred_b = sess.run(b)
##-------------------------------------------
# # training Result display
print("Validation set Err rate:", accuracy.eval({x: x_validation_data, y:
y_validation_data},session=sess)/validation_size)
hfig1 = plt.figure(1,figsize=(10,10))
epoch_index = np.array([elem for elem in range(training_epochs)])
plt.plot(epoch_index,error_rate_training,label='Training data',color='r',marker='o')
plt.plot(epoch_index,error_rate_validation,label='Validation data',color='b',marker='x')
plt.legend()
plt.title('MSE of prediction:')
plt.xlabel('Iteration epoch')
plt.ylabel('MSE')
hfig2 = plt.figure(2,figsize=(10,10))
pred_y = pred_a * x_data[:,0] + pred_b
plt.plot(x_validation_data[:,0],y_validation_data[:,0],label='noisy data',color='b',marker='*')
plt.plot(x_validation_data[:,0], pred_y,label='prediction',color='r')
plt.legend()

J. Kang Ph.D.

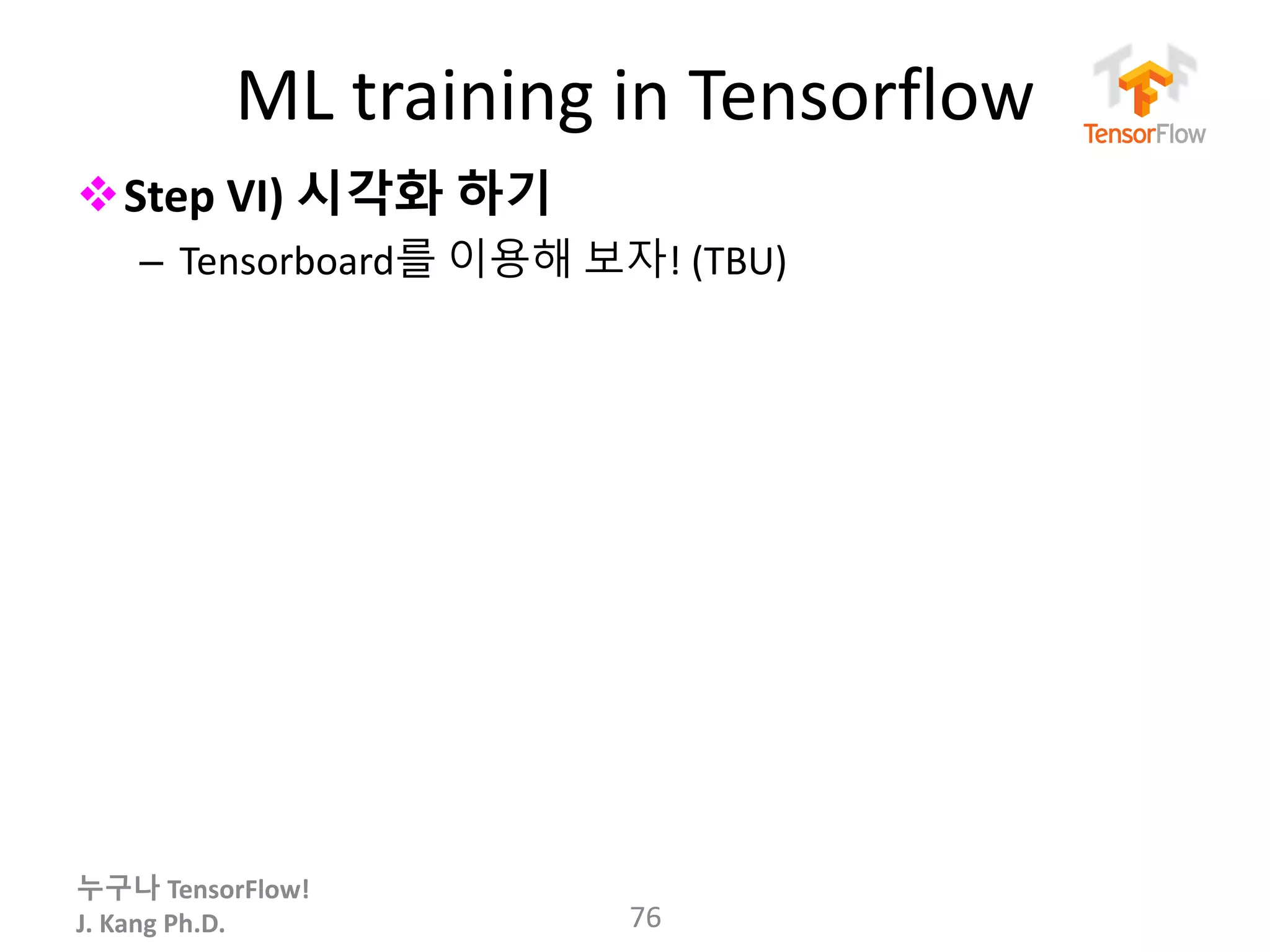

vStep VI) 시각화 하기
– Tensorboard를 이용해 보자! (TBU)
76

J. Kang Ph.D.
- 3. 선형 예측 모델 만들기
Linear Regression
- Linear Basis function model
- Maximum likelihood and least square
- LAB4: TensorFlow curve-fitting
이론 간단히 후딱 넘어갑시다!
77

J. Kang Ph.D.

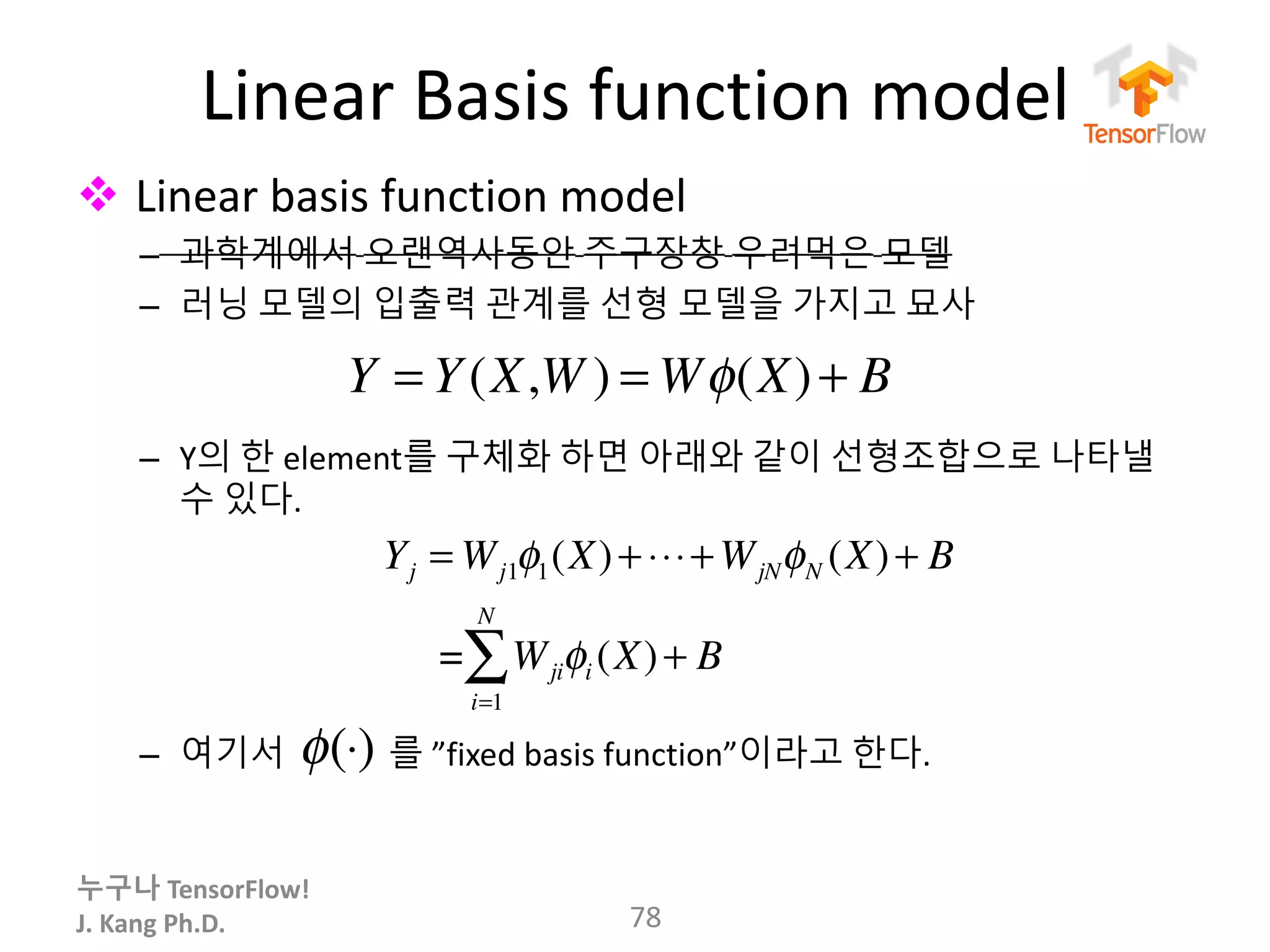

Linear Basis function model
v Linear basis function model
– 과학계에서 오랜역사동안 주구장창 우려먹은 모델
– 러닝 모델의 입출력 관계를 선형 모델을 가지고 묘사
– Y의 한 element를 구체화 하면 아래와 같이 선형조합으로 나타낼
수 있다.
– 여기서 를 ”fixed basis function”이라고 한다.
78
φ(⋅)
Yj = Wj1φ1(X)+⋅⋅⋅+WjNφN (X)+ B
= Wjiφi (X)
i=1
N
∑ + B
Y = Y(X,W ) = Wφ(X)+ B

J. Kang Ph.D.

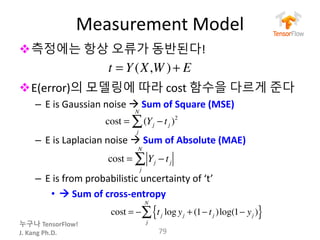

Measurement Model
v측정에는 항상 오류가 동반된다!
vE(error)의 모델링에 따라 cost 함수을 다르게 준다
– E is Gaussian noise à Sum of Square (MSE)
– E is Laplacian noise à Sum of Absolute (MAE)
– E is from probabilistic uncertainty of ‘t’
• à Sum of cross-entropy
79
t = Y(X,W )+ E
cost = (Yj − tj )2
j
N
∑
cost = Yj − tj
j
N
∑
cost = − tj log yj + (1− tj )log(1− yj ){ }j
N
∑

J. Kang Ph.D.
Linear Basis function model
vFixed-basis function의 종류
80
Basis Equation Figure Feature
Polynomial
Global function
Small changes à whole area
Gaussian Normalization is not important
Sigmoid
Fourier 𝜙" 𝑥 = 𝑒&'()"* A specific frequency
Infinite spatial extent
Wavelet 𝜙" 𝑥 is not explicit
Both space and frequency are
localized

J. Kang Ph.D.

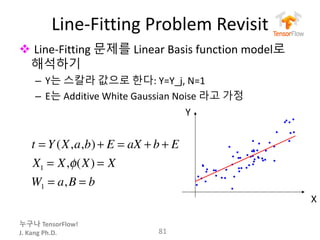

Line-Fitting Problem Revisit
v Line-Fitting 문제를 Linear Basis function model로
해석하기
– Y는 스칼라 값으로 한다: Y=Y_j, N=1
– E는 Additive White Gaussian Noise 라고 가정
81
t = Y(X,a,b)+ E = aX + b + E
X1 = X,φ(X) = X
W1 = a,B = b
Y
X

J. Kang Ph.D.

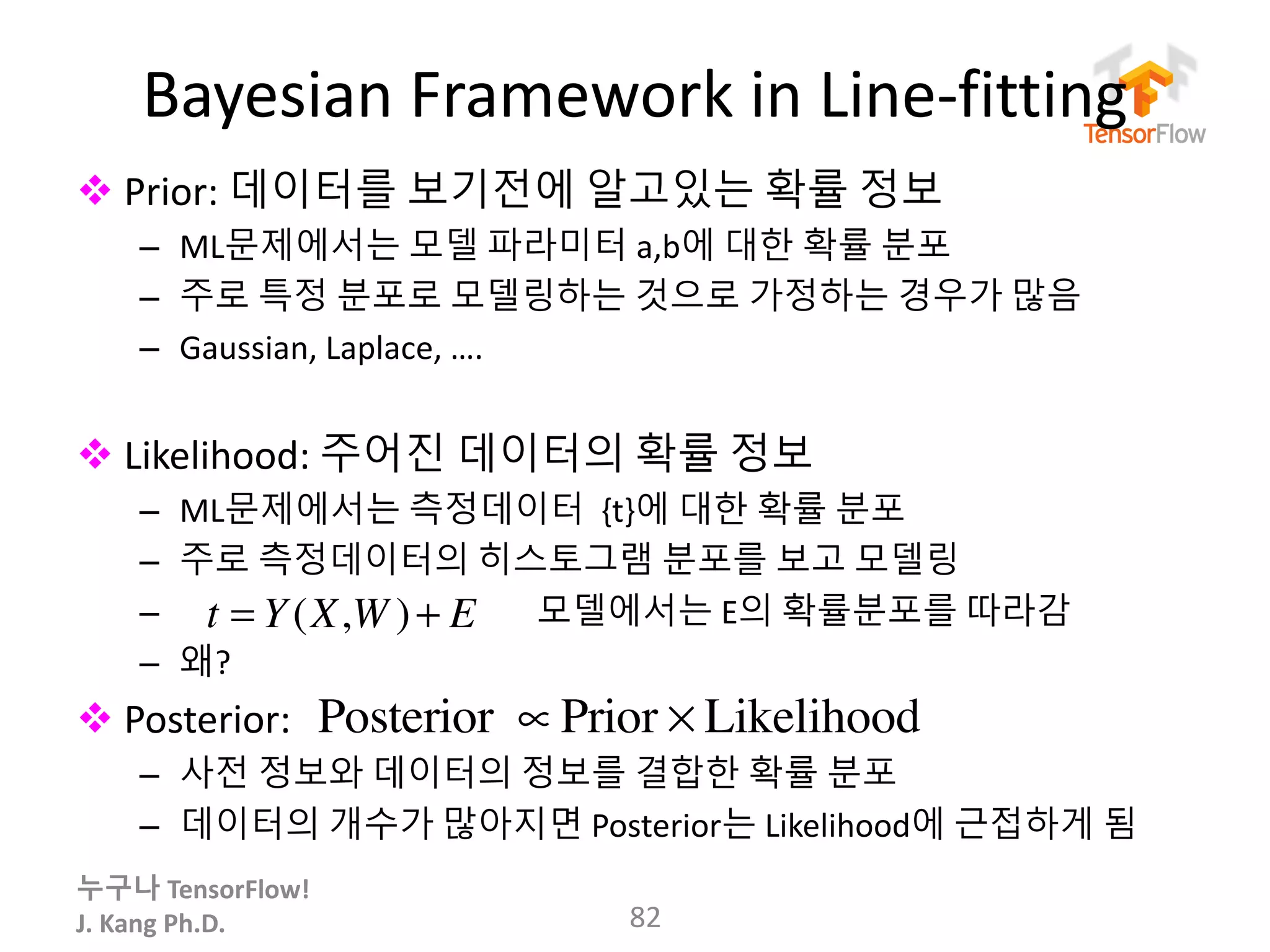

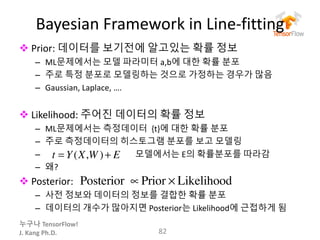

Bayesian Framework in Line-fitting
v Prior: 데이터를 보기전에 알고있는 확률 정보
– ML문제에서는 모델 파라미터 a,b에 대한 확률 분포
– 주로 특정 분포로 모델링하는 것으로 가정하는 경우가 많음
– Gaussian, Laplace, ….
v Likelihood: 주어진 데이터의 확률 정보
– ML문제에서는 측정데이터 {t}에 대한 확률 분포
– 주로 측정데이터의 히스토그램 분포를 보고 모델링
– 모델에서는 E의 확률분포를 따라감
– 왜?
v Posterior:
– 사전 정보와 데이터의 정보를 결합한 확률 분포
– 데이터의 개수가 많아지면 Posterior는 Likelihood에 근접하게 됨
82
t = Y(X,W )+ E
Posterior ∝ Prior × Likelihood

J. Kang Ph.D.

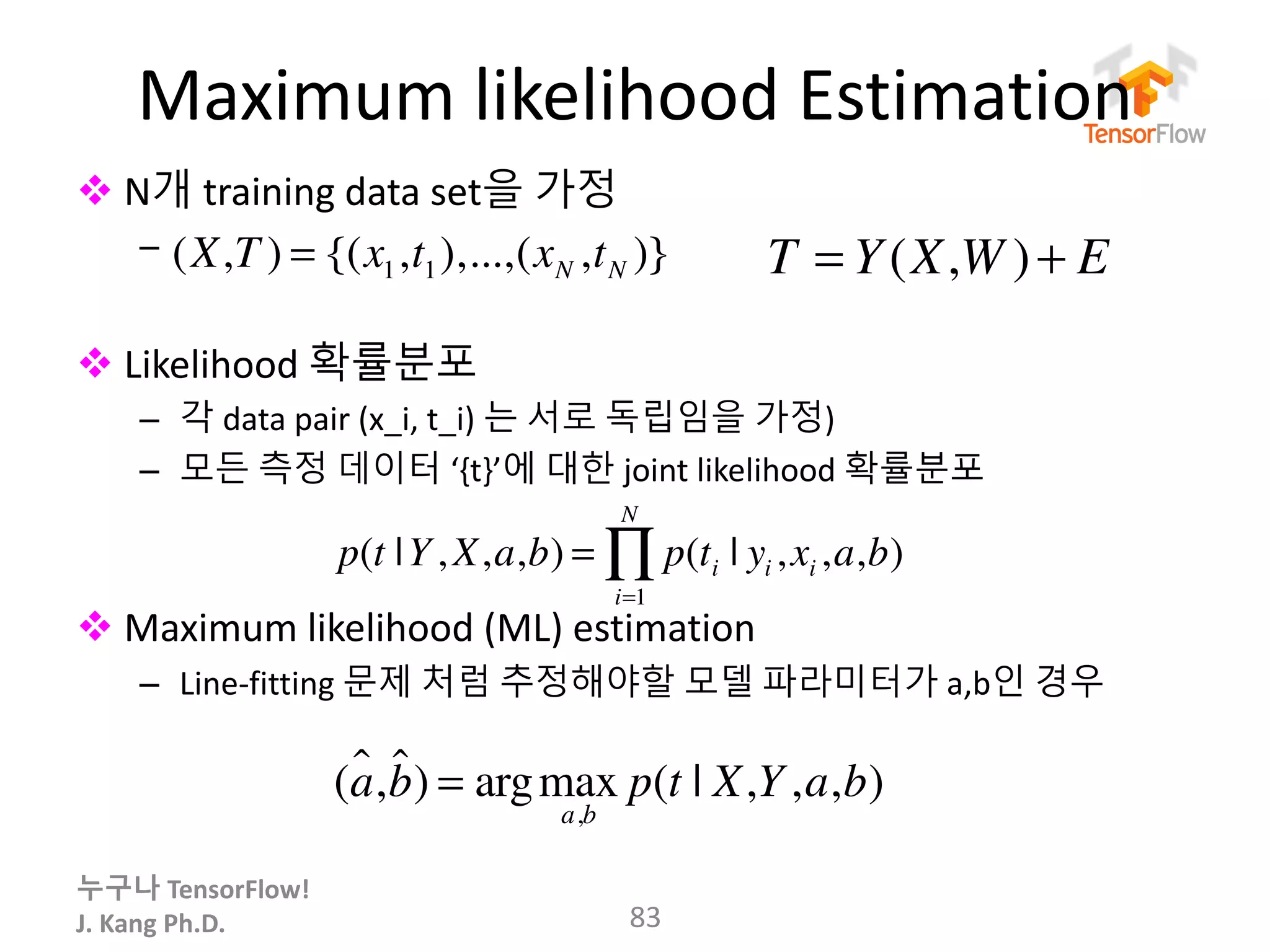

Maximum likelihood Estimation
v N개 training data set을 가정
–
v Likelihood 확률분포
– 각 data pair (x_i, t_i) 는 서로 독립임을 가정)
– 모든 측정 데이터 ‘{t}’에 대한 joint likelihood 확률분포
v Maximum likelihood (ML) estimation
– Line-fitting 문제 처럼 추정해야할 모델 파라미터가 a,b인 경우
83
p(t |Y, X,a,b) = p(ti | yi ,xi ,a,b)
i=1
N
∏
(a!,b!) = argmax
a,b
p(t | X,Y,a,b)
(X,T ) = {(x1,t1),...,(xN ,tN )} T = Y(X,W )+ E

J. Kang Ph.D.

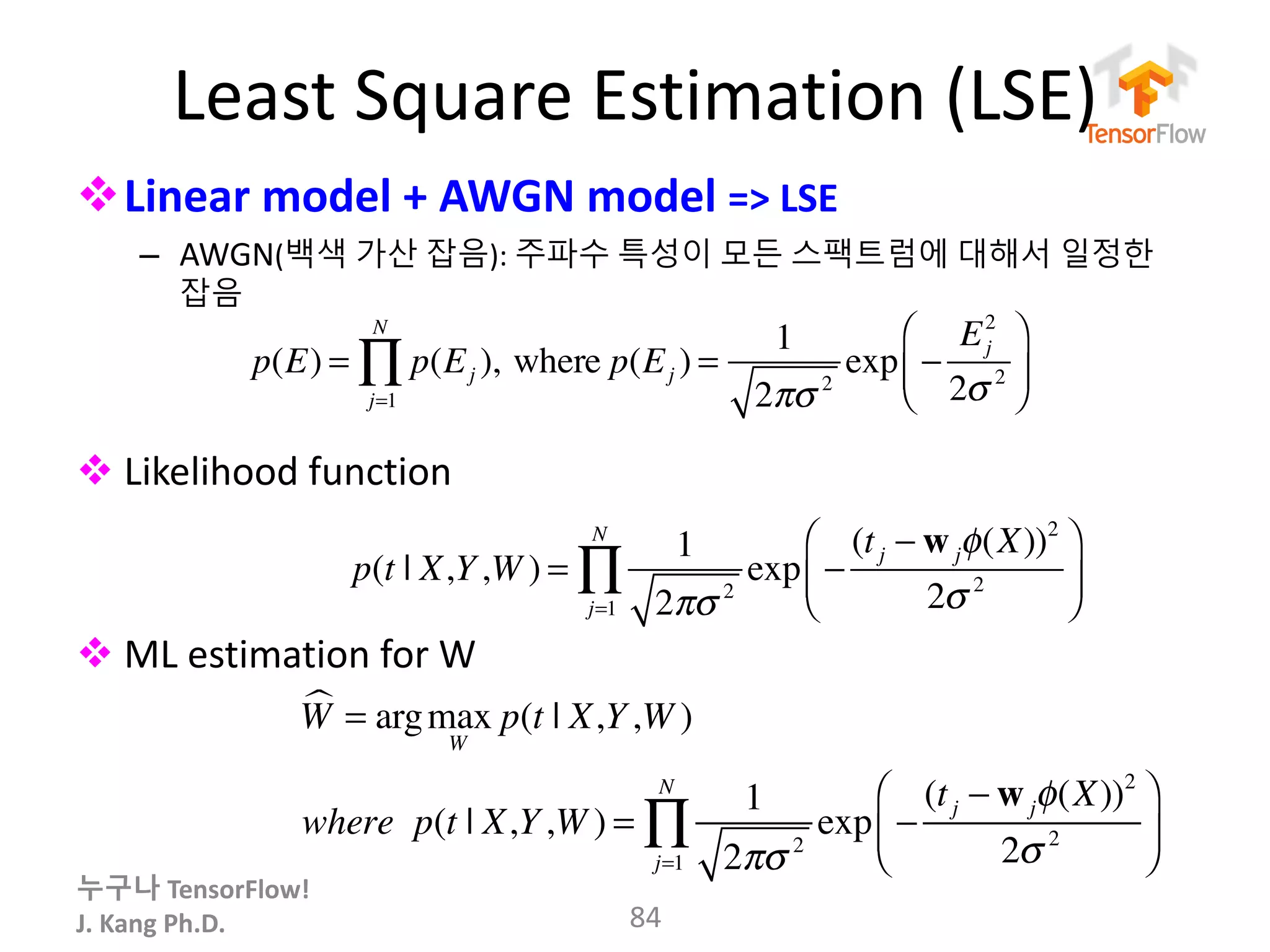

Least Square Estimation (LSE)
vLinear model + AWGN model => LSE
– AWGN(백색 가산 잡음): 주파수 특성이 모든 스팩트럼에 대해서 일정한
잡음
v Likelihood function
v ML estimation for W
84
p(t | X,Y,W ) =
1
2πσ 2
exp −
(tj − wjφ(X))2
2σ 2
⎛
⎝⎜
⎞
⎠⎟
j=1
N
∏
p(E) = p(Ej )
j=1
N
∏ , where p(Ej ) =
1
2πσ 2
exp −
Ej
2
2σ 2
⎛
⎝⎜
⎞
⎠⎟
W! = argmax
W
p(t | X,Y,W )
where p(t | X,Y,W ) =
1
2πσ 2
exp −
(tj − wjφ(X))2
2σ 2
⎛
⎝⎜
⎞
⎠⎟
j=1
N
∏

J. Kang Ph.D.

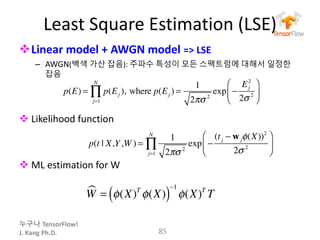

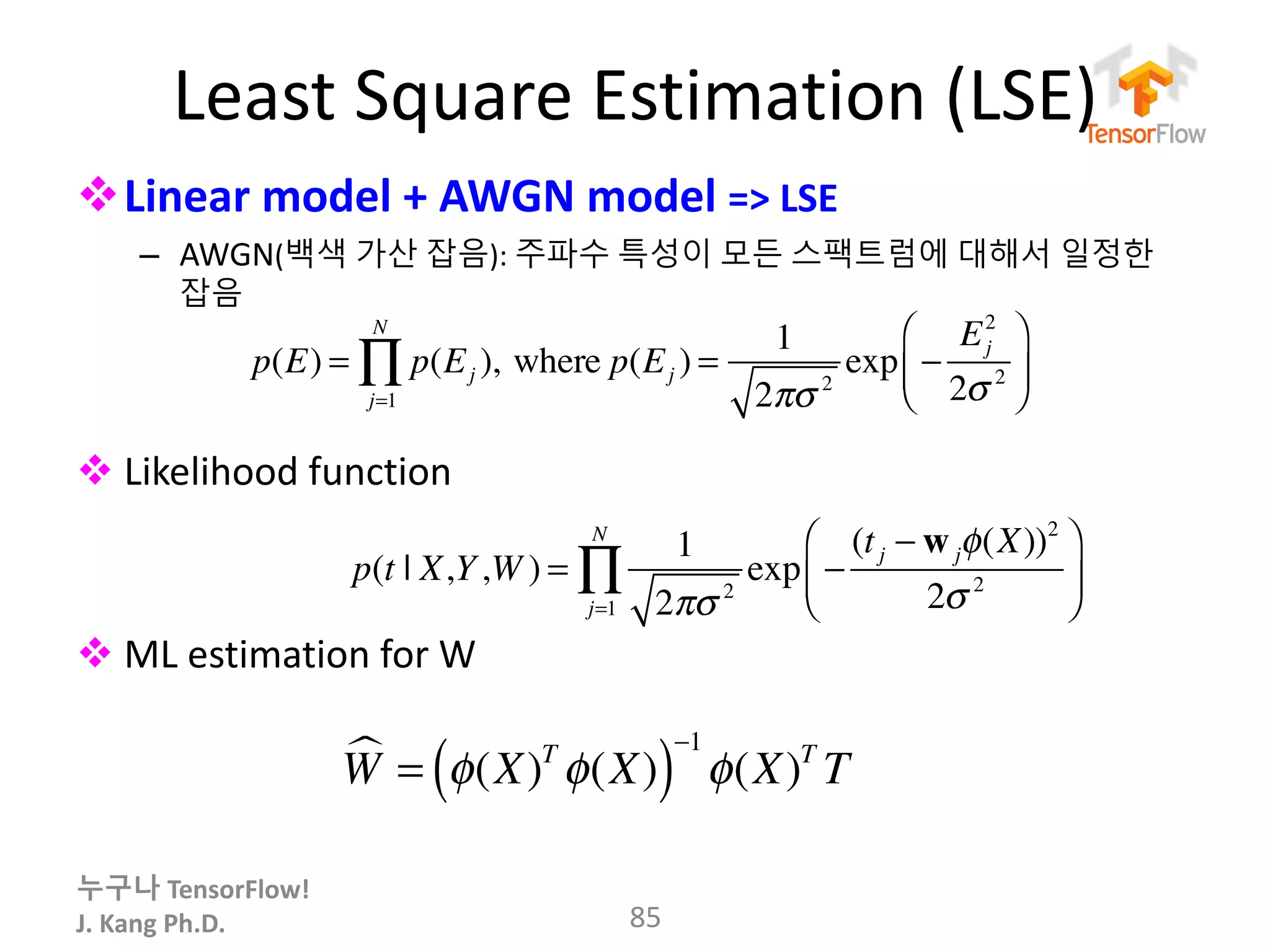

Least Square Estimation (LSE)
vLinear model + AWGN model => LSE
– AWGN(백색 가산 잡음): 주파수 특성이 모든 스팩트럼에 대해서 일정한
잡음
v Likelihood function
v ML estimation for W
85
p(t | X,Y,W ) =
1
2πσ 2
exp −
(tj − wjφ(X))2
2σ 2
⎛
⎝⎜
⎞
⎠⎟
j=1
N
∏
p(E) = p(Ej )
j=1
N
∏ , where p(Ej ) =
1
2πσ 2
exp −
Ej
2
2σ 2
⎛
⎝⎜
⎞
⎠⎟
W! = φ(X)T
φ(X)( )
−1
φ(X)T
T

J. Kang Ph.D.
LAB4: TensorFlow, Curve-fitting
v삼각함수를 fitting 해보자
– 입력 X in [0,1] 인 timeindex
– 출력 Y in[-1,1] 인 sinusoid
86
Prediction by learned modelTraining data (X,Y)
- : True
- : Prediction

J. Kang Ph.D.
LAB4: TensorFlow, Curve-fitting
v삼각함수를 fitting 해보자
– Possible solution:
https://github.com/jwkanggist/EveryBodyTensorFlow
– lab4_runTFCurveFitting.py
87
Prediction by learned modelTraining data (X,Y)
- : True
- : Prediction

[Tf2017] day2 jwkang_pub

More Related Content

What's hot

Similar to [Tf2017] day2 jwkang_pub

More from Jaewook. Kang

[Tf2017] day2 jwkang_pub
