Teoria xarxes

1. XARXES LOCALS
I
CONNEXIONS SENSE CABLE

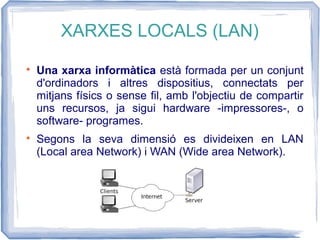

2. XARXES LOCALS (LAN)

Una xarxa informàtica està formada per un conjunt
d'ordinadors i altres dispositius, connectats per
mitjans físics o sense fil, amb l'objectiu de compartir
uns recursos, ja sigui hardware -impressores-, o
software- programes.

Segons la seva dimensió es divideixen en LAN
(Local area Network) i WAN (Wide area Network).

3. LAN- La targeta de Xarxa

La informació de la Xarxa viatja a través d'uns cables
anomenats Ethernet i el connector del PC és la targeta
de xarxa. Cada targeta de xarxa és única i està
identificada per la seva MAC. És un número format per 6
bytes (8bits x 6), que s'expressa normalment en
hexadecimal.

4. La MAC (Media Access Control)
• És el DNI de la targeta de xarxa d’un ordinador. Té el següent aspecte:
00 – 13 – EB – 2A – AF – 73
• Els tres primers parells de números els assigna el fabricant de la targeta de
xarxa, mentre que els tres següents els assigna l’IEEE (Institut of
Electrical and Electronics Engineers).
• La MAC està expressada en Hexadecimal, que és un sistema de
numeració diferent al Decimal i al Binari.
• La conversió de números binaris a hexadecimals i a
l’inrevés es pot fer amb l’enllaç:
http://es.calcuworld.com/calculadoras- matematicas/calculadora-hexadecimal
• Quan parlem de transmissió de dades (velocitat) per una
xarxa parlem de Kbps (1000 bps). També existeixen els
Mbps, els Gbps, els Tbps ...
• Quan parlem de grandària de fitxers parlem de KB (1024
Bytes) MB, GB, TB ...
• Per a localitzar la MAC d’un ordinador s’obre el cmd i es posa
l’ordre ipconfig/all.

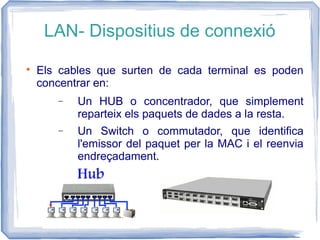

5. LAN- Dispositius de connexió

Els cables que surten de cada terminal es poden
concentrar en:
− Un HUB o concentrador, que simplement
reparteix els paquets de dades a la resta.
− Un Switch o commutador, que identifica
l'emissor del paquet per la MAC i el reenvia
endreçadament.

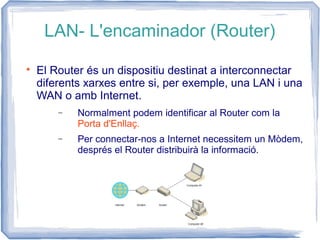

6. LAN- L'encaminador (Router)

El Router és un dispositiu destinat a interconnectar
diferents xarxes entre si, per exemple, una LAN i una
WAN o amb Internet.
− Normalment podem identificar al Router com la
Porta d'Enllaç.
− Per connectar-nos a Internet necessitem un Mòdem,
després el Router distribuirà la informació.

7. LAN- Els cables

El suport físic o mitjà pel qual viatja la informació
dels equips és el cablejat, que pot ser:
− Cable Ethernet o cable de parells trenats (elimina
interferències electromagnètiques externes) i un
connector anomenat RJ-45. Capacitat de
transmissió des de 100Mbps a 10 Gbps x 100m.
− Fibra òptica, que està formada per filaments de
cristall o plàstic que porten la informació com un feix
de llum produït per un làser. Capacitat de
transmissió des de10Gbps a 10 Tbps).
− Temps de transferència =
Grandària del fitxer (bit- Byte) / velocitat (bps-Bps)

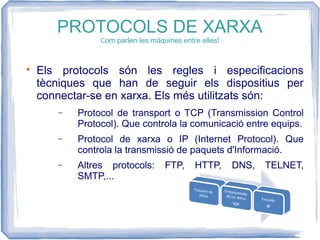

8. PROTOCOLS DE XARXA
Com parlen les màquines entre elles!

Els protocols són les regles i especificacions
tècniques que han de seguir els dispositius per
connectar-se en xarxa. Els més utilitzats són:
− Protocol de transport o TCP (Transmission Control
Protocol). Que controla la comunicació entre equips.
− Protocol de xarxa o IP (Internet Protocol). Que
controla la transmissió de paquets d'Informació.
− Altres protocols: FTP, HTTP, DNS, TELNET,
SMTP,...

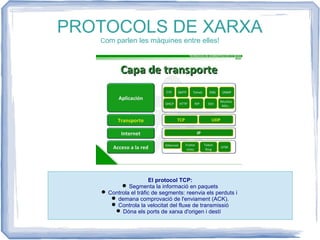

9. PROTOCOLS DE XARXA
Com parlen les màquines entre elles!
El protocol TCP:
 Segmenta la informació en paquets
 Controla el tràfic de segments: reenvia els perduts i
 demana comprovació de l'enviament (ACK).
 Controla la velocitat del fluxe de transmissió
 Dóna els ports de xarxa d'origen i destí

10. L'ADREÇA IPv4

Seguint el protocol IP cada equip d'una xarxa
disposa d'un identificador únic per poder enviar i
rebre informació (paquets). Està format per 4 bytes:
− 192 (11000000) Xarxa
− 168 (10101000) Subxarxa
− 0 (00000000) Domini
− 1 (00000001) Ordinador
192.168.0.1

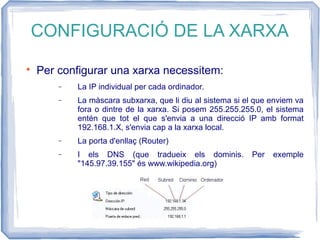

11. CONFIGURACIÓ DE LA XARXA

Per configurar una xarxa necessitem:
− La IP individual per cada ordinador.
− La màscara subxarxa, que li diu al sistema si el que enviem va
fora o dintre de la xarxa. Si posem 255.255.255.0, el sistema
entén que tot el que s'envia a una direcció IP amb format
192.168.1.X, s'envia cap a la xarxa local.
− La porta d'enllaç (Router)
− I els DNS (que tradueix els dominis. Per exemple
"145.97.39.155" és www.wikipedia.org)

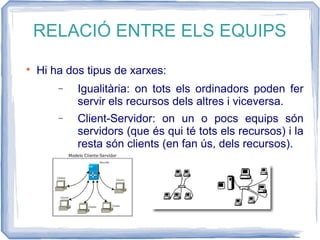

12. RELACIÓ ENTRE ELS EQUIPS

Hi ha dos tipus de xarxes:
− Igualitària: on tots els ordinadors poden fer
servir els recursos dels altres i viceversa.
− Client-Servidor: on un o pocs equips són
servidors (que és qui té tots els recursos) i la
resta són clients (en fan ús, dels recursos).

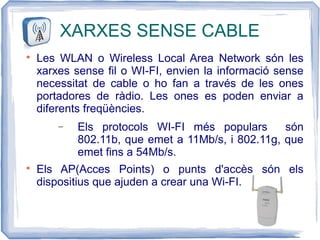

13. XARXES SENSE CABLE

Les WLAN o Wireless Local Area Network són les
xarxes sense fil o WI-FI, envien la informació sense
necessitat de cable o ho fan a través de les ones
portadores de ràdio. Les ones es poden enviar a
diferents freqüències.
− Els protocols WI-FI més populars són
802.11b, que emet a 11Mb/s, i 802.11g, que
emet fins a 54Mb/s.

Els AP(Acces Points) o punts d'accès són els
dispositius que ajuden a crear una Wi-FI.

14. BLUETOOTH

El Bluetooth és un protocol estàndar IEEE802.15
que fa servir radiofreqüències en la banda de 2,4
Ghz.
− Per configurar-lo només cal definir el SSID, o
posar-li un nom.
− N'hi ha de diferents tipus:

Classe 3 (1 mW): és la més rara i permet una
transmissió de 10 centímetres a un màxim d'1 m.

Classe 2 (2.5 mW): és la més comuna i permet
una distància de fins a 10 m.

Classe 1 (100 mW): té l'abast més gran, de fins a
100 m, tot i que el consum és més elevat.

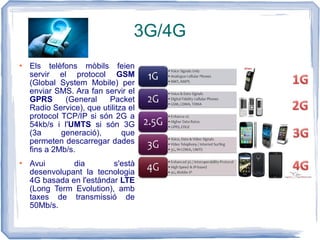

15. 3G/4G
 Els telèfons mòbils feien
servir el protocol GSM
(Global System Mobile) per
enviar SMS. Ara fan servir el
GPRS (General Packet
Radio Service), que utilitza el
protocol TCP/IP si són 2G a
54kb/s i l'UMTS si són 3G
(3a generació), que
permeten descarregar dades
fins a 2Mb/s.
 Avui dia s'està
desenvolupant la tecnologia
4G basada en l'estàndar LTE
(Long Term Evolution), amb
taxes de transmissió de
50Mb/s.
