Taller de Tecnologia per a 1r d'ESO

1. Projecte de Tecnologia:
El cub màgic
:

2. 1 Presentació.
Realitzarem un trencaclosques tridimensional de fusta en forma de cub aproximadament
66 mm de costat.
2 Informació.

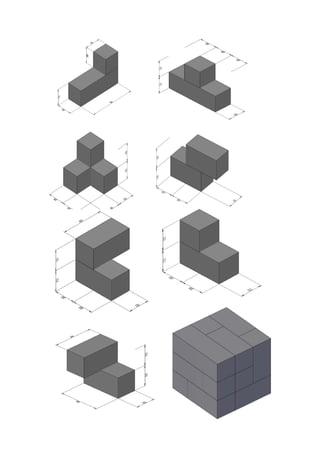

El cub màgic està format per set peces correctament disposades donant lloc a un cub
perfecte.
3 Desenvolupament del treball
Es necessiten els següents materials i eines:
• Materials:
o Llistó de pi de 22x22x10000 mm
o Pintura de diversos colors.
• Eines:
o Llapis.
o Regle.
o Serra de marqueteria.
o Llima.
o Escofina.
o Paper de vidre.
o Pistola de silicona.
El treball consisteix en elaborar cadascuna de les peces que componen el cub màgic. El treball es
planificarà de la següent manera:
• En primer lloc caldrà calcular quantes peces de 22x22x22mm, de 44x22x22mm y de
66x22x22mm són necessàries per a elaborar les peces del cub.
• Una vegada en sabem el nombre de peces es marquen al llistó de pi. És important marcar
les 4 cares del llistó per a realitzar els talls rectes.
 Les peces marcades en el llistó es tallen, amb un marge suficient per poder esmenar els
errors de cort que poguessin aparèixer, amb les operacions d'acabat.
 A mesura que es van tallant les peces s'afinen i poleixen amb les corresponents eines
(llima, raspa, paper d'escata), fins a aconseguir l'acabat adequat.
 Quan ja estan totes les peces tallades es peguen conformant les figures que componen el
cub.
 Una vegada que tenim les set peces acabades es procedeix al pintat. Les cares que
corresponen a la mateixa vista principal (alçat, planta i perfil) es pinten del mateix color,
això ens ajudarà en futurs passos.
 És obligatori que cadascun dels membres del grup desenvolupi cadascuna de les
operacions del procés de fabricació i haurà de reflectir-ho en la fulla de processos,
juntament amb el temps que ha dedicat a aquesta tasca. Les peces cal numerar-les
perquè quedi clar qui ha treballat cadascuna d'elles.

3. 4 Pressupost
Imaginem-nos que volguéssim vendre el cub màgic. Quin preu en posem? Per calcular-ho
caldrà fer un pressupost. A continuació us donem unes quantes dades per calcular-ho.
• Cada llistó de fusta de pi de 22x22x1500 costa 15€.
• La mà d'obra la valorarem a 10 €/hora.
• Cada barra de silicona costa 0.30 €.
• Cada pot de pintura costa 10 €.
• A més li haureu d'afegir el 21% d'IVA abans del preu definitiu.
5 Seqüencia de treball
Expliqueu aquí com us heu distribuït les tasques, quines dificultats en l'elaboració heu trobat
a nivell particular i grupal, etc. Finalment incloeu imatges del resultat final de cadascuna de
les peces i del cub.
6 Avaluació
Elaboreu una taula i avalueu els aspectes més rellevants del treball com a grup. (organització,
conflictes, etc.)

5. 3
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total

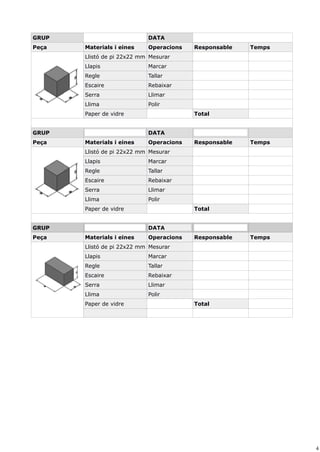

6. 4
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total

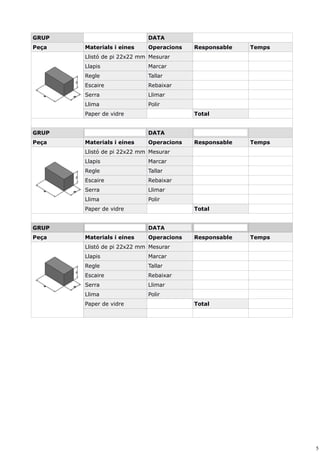

7. 5
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total

8. 6
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total

9. 7
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Llistó de pi 22x22 mm Mesurar
Llapis Marcar
Regle Tallar
Escaire Rebaixar
Serra Llimar
Llima Polir
Paper de vidre Total

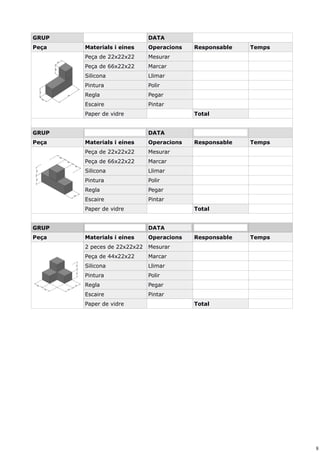

10. 8
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 22x22x22 Mesurar
Peça de 66x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 22x22x22 Mesurar
Peça de 66x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
2 peces de 22x22x22 Mesurar
Peça de 44x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total

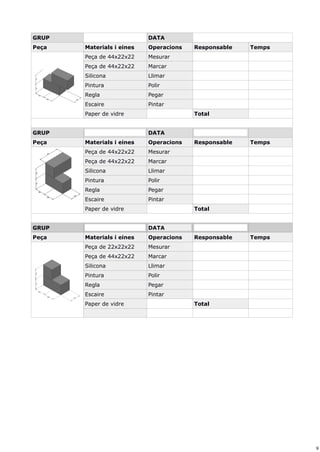

11. 9
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 44x22x22 Mesurar
Peça de 44x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 44x22x22 Mesurar
Peça de 44x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 22x22x22 Mesurar
Peça de 44x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total

12. 1
GRUP DATA
Peça Materials i eines Operacions Responsable Temps
Peça de 44x22x22 Mesurar
Peça de 44x22x22 Marcar
Silicona Llimar
Pintura Polir
Regla Pegar
Escaire Pintar
Paper de vidre Total

13. 1

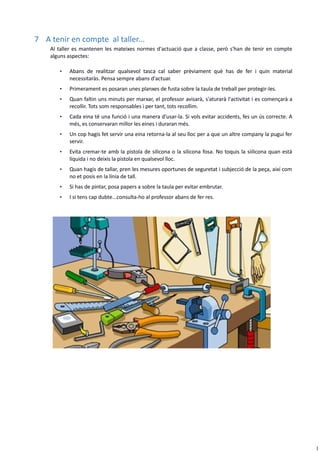

7 A tenir en compte al taller...
Al taller es mantenen les mateixes normes d'actuació que a classe, però s'han de tenir en compte
alguns aspectes:
• Abans de realitzar qualsevol tasca cal saber prèviament què has de fer i quin material
necessitaràs. Pensa sempre abans d'actuar.
• Primerament es posaran unes planxes de fusta sobre la taula de treball per protegir-les.
• Quan faltin uns minuts per marxar, el professor avisarà, s'aturarà l'activitat i es començarà a
recollir. Tots som responsables i per tant, tots recollim.
• Cada eina té una funció i una manera d'usar-la. Si vols evitar accidents, fes un ús correcte. A
més, es conservaran millor les eines i duraran més.
• Un cop hagis fet servir una eina retorna-la al seu lloc per a que un altre company la pugui fer
servir.
• Evita cremar-te amb la pistola de silicona o la silicona fosa. No toquis la siilicona quan està
líquida i no deixis la pistola en qualsevol lloc.
• Quan hagis de tallar, pren les mesures oportunes de seguretat i subjecció de la peça, així com
no et posis en la línia de tall.
• Si has de pintar, posa papers a sobre la taula per evitar embrutar.
• I si tens cap dubte...consulta-ho al professor abans de fer res.

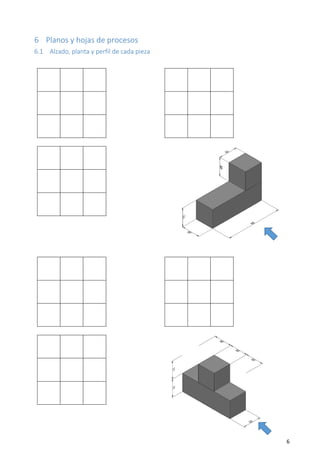

15. 6 Planos y hojas de procesos

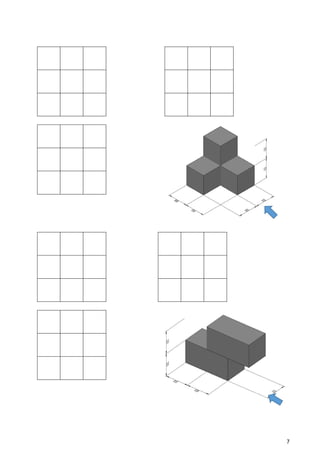

6.1 Alzado, planta y perfil de cada pieza
6

16. 7

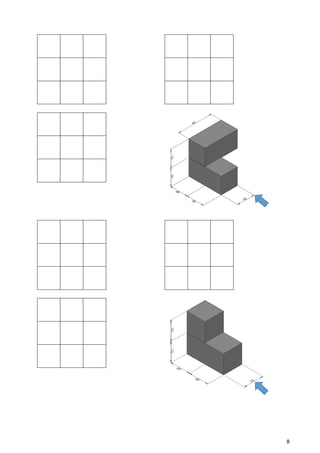

17. 8

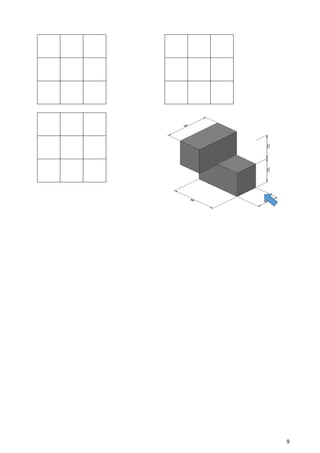

18. 9
