1. proces tecnològic
- 1. Quan penses que tot està inventat …. No és així!!!

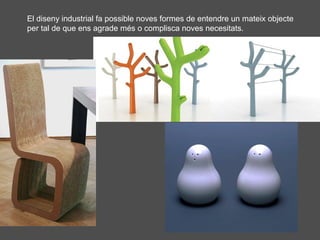

- 2. El diseny industrial fa possible noves formes de entendre un mateix objecte per tal de que ens agrade més o complisca noves necesitats.
- 4. El diseny, planificació i construcció de qualsevolEl diseny, planificació i construcció de qualsevol objecte necessita d’una metodologia de treball:objecte necessita d’una metodologia de treball: MÈTODE DE PROJECTESMÈTODE DE PROJECTES
- 5. Necessitat: anàlisi del problema Recerca d’Infomació IDEA DESENVOLUPAR LA IDEA Planificació Construcció Avaluació béMal Redacció de la documentació final
- 6. Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació Recollir DADES sobre la necessitat que tenim Hi ha que definir l’objectiu del projecte i especificar les condicions inicials: - Constructives + Tamany, forma, color, textura… - Funcionalitat - Econòmiques - Estètiques - Ecològiques - De seguretat ANÀLISI DEL PROBLEMA IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 7. - Objectes similars que ja existeixen - Llibres i catàlegs - Internet - Aportacions personals - Preguntar a altres persones - Elements de la natura amb funcions similars Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació

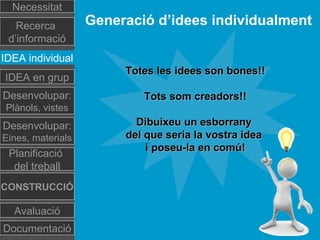

- 8. Generació d’idees individualment Totes les idees son bones!!Totes les idees son bones!! Tots som creadors!!Tots som creadors!! Dibuixeu un esborranyDibuixeu un esborrany del que seria la vostra ideadel que seria la vostra idea i poseu-la en comú!i poseu-la en comú! Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 9. Esbòs Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 10. Croquis Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 11. Esbòs Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació Cròquis
- 12. Esbòs Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació Cròquis

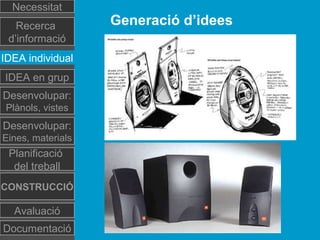

- 13. Generació d’idees Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació

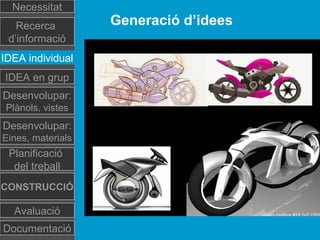

- 14. Generació d’idees Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 15. POSADA EN COMÚ I ELECCIÓ DE LA MILLOR IDEA Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació

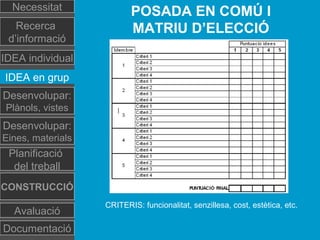

- 16. POSADA EN COMÚ I MATRIU D’ELECCIÓ Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació CRITERIS: funcionalitat, senzillesa, cost, estètica, etc.
- 17. Plànols de conjunt Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 18. Plànols de conjunt Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació

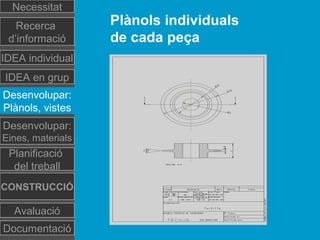

- 19. Plànols individuals de cada peça Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 20. Plànols individuals de cada peça Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 21. Plànols: conjunt, vistes, peces i unions Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació 8. Tria un objecte senzill (unes tisores, una maquineta de fer punta o un retolador) i representa’l utilitazant els quatre tipus de dibuixos
- 22. Determinar per a cadascuna de les peces: -Materials a utilitzar -Ferramentes necessaries -Pressupost necessari per a la fabricació Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Determinar: Eines, materials CONSTRUCCIÓ Avaluació

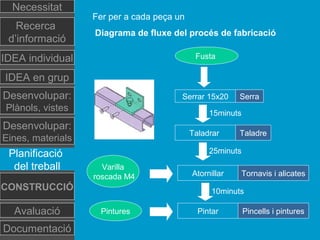

- 23. Fer per a cada peça un Diagrama de fluxe del procés de fabricació Fusta Serrar 15x20 15minuts Taladrar Varilla roscada M4 Atornillar Pintures Pintar 25minuts 10minuts Serra Taladre Tornavis i alicates Pincells i pintures Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 24. Asignar tasques a cadascún dels components del grup Fusta Serrar 15x20 15minuts Taladrar Varilla roscada M4 Atornillar Pintures Pintar 25minuts 10minuts Serra Taladre Tornavis i alicates Pincells i pintures Andresito Manolito Joselito Pepito Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 25. A més a més tots hem d’estar ocupats durant la fabricació del projecte Serrar peça1 Taladrar peça1 Atornillar peça1 Pintar Dia 1 Andresito Manolito Joselito Pepito Atornillar peça2 Serrar peça2 Taladrar peça2 Anar fent plànols d’altres peces Fer plànols Dia 2 0 min 15 min 30 min 45min 0 min 15 min 30 min Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 26. Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació Quadre pàgina 13 del llibre: 10. Digues quines eines necessitaries per a dur a terme les operacions següents: a) Tallar un tauler de contraxapat b) Apegar dos trossos de fusta c) Escatar uns dels cantons d’un tauler d’aglomerat d) Col·locar una baga o armella en un tros de fusta e) Mesurar un tauler
- 27. Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes PRESSUPOST Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació PRESSUPOST 12. Completa: Un tauler de 60cm x 80 cm té ____ cm2, que equival a ____dm2. Si el preu de la fusta és de 0’1 €/dm2, el cost total del tauler és de ____ €. 12b. Contesta: Per a fabricar un objecte de fusta, podem comprar dos taulers de 40 x 30 cm a 0’25 €/dm2 cada un, o bé el tauler que es menciona en el paràgraf anterir, de 60 cm x 80 cm. Quin ens eixiria més barat?
- 28. Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació CONSTRUCCIÓ DIARI DE CONSTRUCCIÓ Què s’ha fet cada dia FULL D’INCIDÈNCIES: Problema Solució adoptada

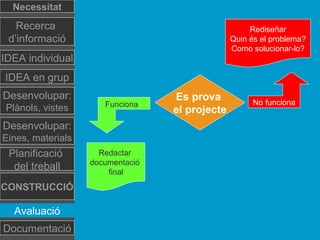

- 29. Es prova el projecte No funcionaFunciona Rediseñar Quin és el problema? Como solucionar-lo? Redactar documentació final Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
- 30. + Necessitats - Idees inicials - Plànol de conjunt inicial + Plànol de conjunt definitiu. + Plànol individual de cada peça. + Diagrama de fluxe de fabricació de cada peça. + Ferramentes, materials necessaries + Pressupost. + Anàlisi dels problemes sorgits i solucions adoptades. + Tasques realitzades per cada component del grup. Necessitat Recerca d’informació IDEA individual Desenvolupar: Plànols, vistes Planificació del treball Documentació IDEA en grup Desenvolupar: Eines, materials CONSTRUCCIÓ Avaluació
