1. LES MÀQUINES
6è de Primària curs 2013-14
CEIP FOLCH i TORRES

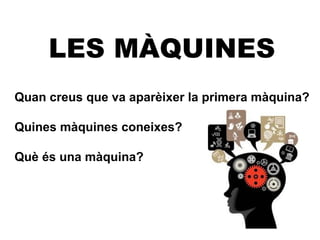

2. LES MÀQUINES
Quan creus que va aparèixer la primera màquina?
Quines màquines coneixes?
Què és una màquina?

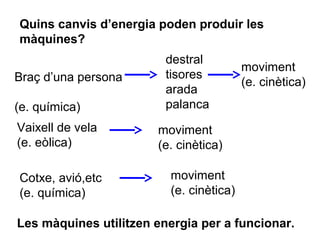

3. Quins canvis d’energia poden produir les
màquines?
Braç d’una persona
(e. química)
destral
tisores
arada
palanca
Vaixell de vela
(e. eòlica)
Cotxe, avió,etc
(e. química)
moviment
(e. cinètica)
moviment
(e. cinètica)
moviment
(e. cinètica)
Les màquines utilitzen energia per a funcionar.

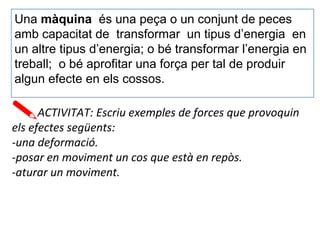

4. Una màquina és una peça o un conjunt de peces
amb capacitat de transformar un tipus d’energia en
un altre tipus d’energia; o bé transformar l’energia en
treball; o bé aprofitar una força per tal de produir
algun efecte en els cossos.
ACTIVITAT: Escriu exemples de forces que provoquin
els efectes següents:
-una deformació.
-posar en moviment un cos que està en repòs.
-aturar un moviment.

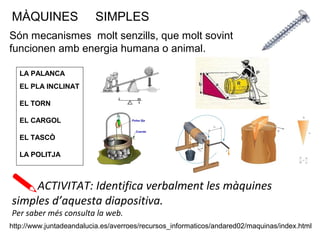

5. MÀQUINES SIMPLES
Són mecanismes molt senzills, que molt sovint
funcionen amb energia humana o animal.
LA PALANCA
EL PLA INCLINAT
EL TORN
EL CARGOL
EL TASCÒ
LA POLITJA
ACTIVITAT: Identifica verbalment les màquines
simples d’aquesta diapositiva.
Per saber més consulta la web.
http://www.juntadeandalucia.es/averroes/recursos_informaticos/andared02/maquinas/index.html

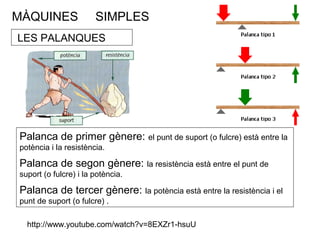

6. MÀQUINES SIMPLES
LES PALANQUES
Palanca de primer gènere: el punt de suport (o fulcre) està entre la
potència i la resistència.
Palanca de segon gènere: la resistència està entre el punt de
suport (o fulcre) i la potència.
Palanca de tercer gènere: la potència està entre la resistència i el
punt de suport (o fulcre) .
http://www.youtube.com/watch?v=8EXZr1-hsuU

7. ACTIVITAT: Observa cada imatge i pensa quin tipus
de palanca és.
Dibuixa-les, escriu el nom i senyala en cada cas la
potència, la resistència i el fulcre. Indica de quin gènere és
la palanca.
http://tecnotec.es/TECNOTOES/palanques/tipuspalanques2.htm

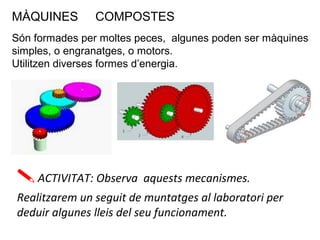

8. MÀQUINES COMPOSTES
Són formades per moltes peces, algunes poden ser màquines
simples, o engranatges, o motors.
Utilitzen diverses formes d’energia.
ACTIVITAT: Observa aquests mecanismes.
Realitzarem un seguit de muntatges al laboratori per
deduir algunes lleis del seu funcionament.

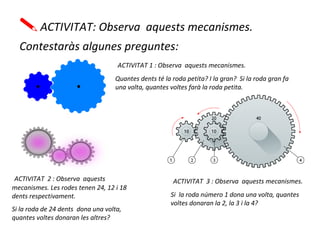

9. ACTIVITAT: Observa aquests mecanismes.
Contestaràs algunes preguntes:
ACTIVITAT 1 : Observa aquests mecanismes.
Quantes dents té la roda petita? I la gran? Si la roda gran fa
una volta, quantes voltes farà la roda petita.
ACTIVITAT 2 : Observa aquests
mecanismes. Les rodes tenen 24, 12 i 18
dents respectivament.
Si la roda de 24 dents dona una volta,
quantes voltes donaran les altres?
ACTIVITAT 3 : Observa aquests mecanismes.
Si la roda número 1 dona una volta, quantes
voltes donaran la 2, la 3 i la 4?

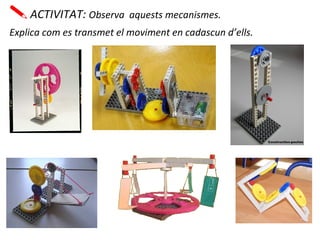

10. ACTIVITAT: Observa aquests mecanismes.
Explica com es transmet el moviment en cadascun d’ells.

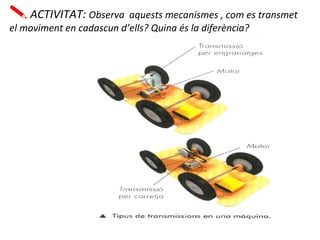

11. ACTIVITAT: Observa aquests mecanismes , com es transmet
el moviment en cadascun d’ells? Quina és la diferència?

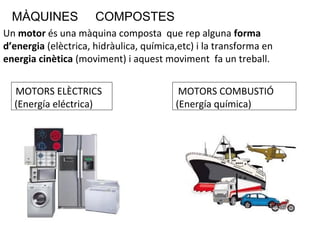

12. MÀQUINES COMPOSTES
Un motor és una màquina composta que rep alguna forma
d’energia (elèctrica, hidràulica, química,etc) i la transforma en
energia cinètica (moviment) i aquest moviment fa un treball.
MOTORS ELÈCTRICS
(Energía eléctrica)
MOTORS COMBUSTIÓ
(Energía química)

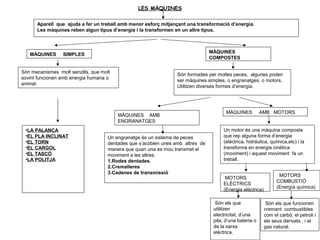

13. Aparell que ajuda a fer un treball amb menor esforç mitjançant una transformació d’energia.
Les màquines reben algun tipus d’energia i la transformen en un altre tipus.
MÀQUINES SIMPLES
MÀQUINES
COMPOSTES
MÀQUINES AMB
ENGRANATGES
MÀQUINES AMB MOTORS
Són mecanismes molt senzills, que molt
sovint funcionen amb energia humana o
animal.
Són formades per moltes peces, algunes poden
ser màquines simples, o engranatges, o motors.
Utilitzen diverses formes d’energia.
Un motor és una màquina composta
que rep alguna forma d’energia
(eléctrica, hidráulica, química,etc) i la
transforma en energia cinètica
(moviment) i aquest moviment fa un
treball.
•LA PALANCA
•EL PLA INCLINAT
•EL TORN
•EL CARGOL
•EL TASCÒ
•LA POLITJA
Un engranatge és un sistema de peces
dentades que s’acoblen unes amb altres de
manera que quan una es mou transmet el
moviment a les altres.
1.Rodes dentades.
2.Cremalleres
3.Cadenes de transmissió
MOTORS
COMBUSTIÓ
(Energía química)
MOTORS
ELÈCTRICS
(Energía eléctrica)
Són els que
utilitzen
electricitat, d’una
pila, d’una bateria o
de la xarxa
eléctrica.
Són els que funcionen
cremant combustibles
com el carbó, el petroli i
els seus derivats , i el
gas natural.
LES MÀQUINES
