©2016 Extreme Networks, Inc. All rights reserved.
ExtremeSwitching X620
Enterprise Grade 10Gb Edge Switch
Паливода Александр
Системный инженер
opali@muk.ua
©2016 Extreme Networks, Inc. All rights reserved.

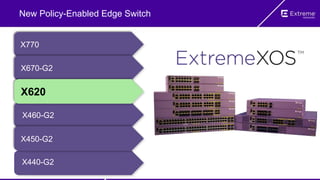

New Policy-Enabled Edge Switch
Enhanced DHCPv6 Management
for enhanced Enterprise Solutions
Extending Data Center fabric
Control Plane scale & efficiency with
LAG improvements
X770
X460-G2
X670-G2
X450-G2
X620
X440-G2
©2016 Extreme Networks, Inc. All rights reserved.
• High density 40Gb
• Spine aggregation
• 40Gb speed ToR
• Low Latency
• PTP
• High density 10Gb
• Leaf edge switch
• 10Gb speed ToR
• Low Latency
• PTP
• 10Gb ToR switch
• Data Center Leaf/
Edge switch
• 40Gb uplinks
• 10Gb ToR
• Leaf edge switch
• Low Latency
• PTP
• 48 port 10Gb
• Campus Edge
• Data Center
16 & 10 x 10Gb
• SFP+ & 10GBASE-T
• LAN Edge/Aggregation
• Enterprise modular
systems
• Compact 10Gb
systems
48 x 10Gb Ports 64 x 10Gb Ports 64 x 10GbPorts 72 x 10Gb Ports 104 x 10Gb Ports
X670-48x X670V-48t X670-G2-48x X670-G2-72x
X620
X770
S c a l e , F e a t u r e s , P e r f o r m a n c e
X430 X440-G2 X460-G2
• 160Gbps Stacking
• L3 & MPLS
• AC/DC PSUs
• DC for 1GbE to 10GbE
transition
• 1500W POE+
• Reverse Air Flow
• Timing & OAM
• 40Gbps Stacking
• L3 Edge
• 100 - 500 user
network
• Edge of large
enterprise, SMB, or
campus
• Standalone L2
• 28 or 52 port Gb
• <100 user network
• SMB and Campus
• 8-Port fanless PoE
Models
X450-G2
• 84 Gbps Stacking
• L3 Advanced Edge
• 500+ user network
• Edge of large
enterprise
• Power redundancy
• High POE+ Budget
X480
• 320Gbps Stacking
• L3 Core & MPLS
• AC/DC PSUs
• DC for 1GbE to 10GbE
transition
• 512K TCAM for tables
sizes
Портфолио фиксированных коммутаторов
Fixed Stackable Gigabit Edge Switches
Fixed Stackable 10Gb/40Gb Switches
©2016 Extreme Networks, Inc. All rights reserved.

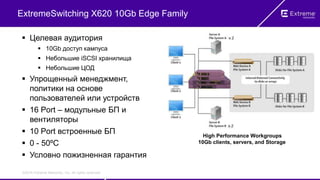

 Целевая аудитория
 10Gb доступ кампуса
 Небольшие iSCSI хранилища
 Небольшие ЦОД
 Упрощенный менеджмент,
политики на основе
пользователей или устройств
 16 Port – модульные БП и
вентиляторы
 10 Port встроенные БП
 0 - 50ºC
 Условно пожизненная гарантия
X620-8t-2x
ExtremeSwitching X620 10Gb Edge Family
High Performance Workgroups
10Gb clients, servers, and Storage
©2016 Extreme Networks, Inc. All rights reserved.

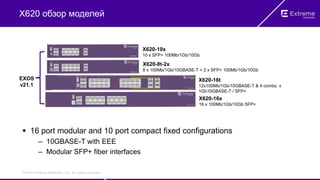

X620 обзор моделей
 16 port modular and 10 port compact fixed configurations
– 10GBASE-T with EEE
– Modular SFP+ fiber interfaces
X620-10x
10 x SFP+ 100Mb/1Gb/10Gb
X620-8t-2x
8 x 100Mb/1Gb/10GBASE-T + 2 x SFP+ 100Mb/1Gb/10Gb
X620-16t
12x100Mb/1Gb/10GBASE-T & 4 combo x
1Gb10GBASE-T / SFP+
X620-16x
16 x 100Mb/1Gb/10Gb SFP+
EXOS
v21.1
©2016 Extreme Networks, Inc. All rights reserved.

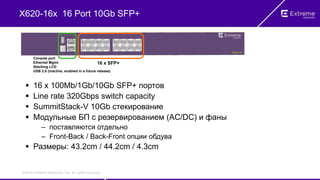

X620-16x 16 Port 10Gb SFP+
 16 x 100Mb/1Gb/10Gb SFP+ портов
 Line rate 320Gbps switch capacity
 SummitStack-V 10Gb стекирование
 Модульные БП с резервированием (AC/DC) и фаны
– поставляются отдельно
– Front-Back / Back-Front опции обдува
 Размеры: 43.2cm / 44.2cm / 4.3cm
16 x SFP+
Console port
Ethernet Mgmt
Stacking LCD
USB 2.0 (inactive, enabled in a future release)
©2016 Extreme Networks, Inc. All rights reserved.

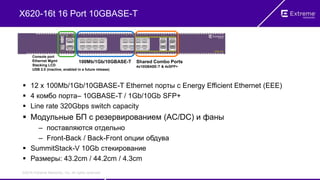

X620-16t 16 Port 10GBASE-T
 12 x 100Mb/1Gb/10GBASE-T Ethernet порты с Energy Efficient Ethernet (EEE)
 4 комбо порта– 10GBASE-T / 1Gb/10Gb SFP+
 Line rate 320Gbps switch capacity
 Модульные БП с резервированием (AC/DC) и фаны
– поставляются отдельно
– Front-Back / Back-Front опции обдува
 SummitStack-V 10Gb стекирование
 Размеры: 43.2cm / 44.2cm / 4.3cm
Shared Combo Ports
4x10GBASE-T & 4xSFP+
100Mb/1Gb/10GBASE-T
Console port
Ethernet Mgmt
Stacking LCD
USB 2.0 (inactive, enabled in a future release)
©2016 Extreme Networks, Inc. All rights reserved.

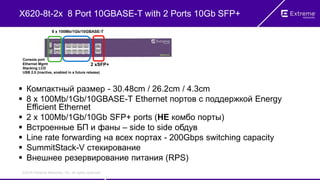

X620-8t-2x 8 Port 10GBASE-T with 2 Ports 10Gb SFP+
 Компактный размер - 30.48cm / 26.2cm / 4.3cm
 8 x 100Mb/1Gb/10GBASE-T Ethernet портов с поддержкой Energy
Efficient Ethernet
 2 x 100Mb/1Gb/10Gb SFP+ ports (НЕ комбо порты)
 Встроенные БП и фаны – side to side обдув
 Line rate forwarding на всех портах - 200Gbps switching capacity
 SummitStack-V стекирование
 Внешнее резервирование питания (RPS)
2 xSFP+
8 x 100Mb/1Gb/10GBASE-T
Console port
Ethernet Mgmt
Stacking LCD
USB 2.0 (inactive, enabled in a future release)
©2016 Extreme Networks, Inc. All rights reserved.
X620-10x 10 Port 10Gb SFP+
 Компактный размер - 30.48cm / 26.2cm / 4.3cm
 10 x 100Mb/1Gb/10Gb SFP+ портов
 Встроенные БП и фаны – side to side обдув
 Line rate forwarding на всех портах - 200Gbps switching capacity
 SummitStack-V стекирование
 Внешнее резервирование питания(RPS)
10 x SFP+
Console port
Ethernet Mgmt
Stacking LCD
USB 2.0 (inactive, enabled in a future release)
©2016 Extreme Networks, Inc. All rights reserved.
Redundant Power Supply (RPS) возможность
для 10 Port X620-10x и X620-8t-2x моделей
1
 Разные RPS опции для X620 10 port – Такие же RPS опции как и для X440-G2
 New – RPS-150W XT (10932) – 150W extended temperature (0º-60ºC) RPS power supply
– Отдельный БП - 2x7 RPS кабель идет вместе с каждым БП
– Или корпус с тремя слотами (STK-RPS-1005CH3)
 EPS-C2 шасси с БП 750W
– До 3-х БП в шасси – один 2x7 RPS кабель поставляется с EPS-C2 шасси
– EPS-C2 поддерживает до 5-ти X620
– Для каждого коммутатора отдельно квотируется 2x7 RPS кабель
 RPS 150W (STK-RPS-150PS)
– Отдельный БП - 2x7 RPS кабель поставляется с БП
– 2 slot корпус – STK-RPS-150CH2
– 8 slot корпус – STK-RPS-150CH8
2x7 RPS Cable Connector Internal AC Power Plug
©2016 Extreme Networks, Inc. All rights reserved.

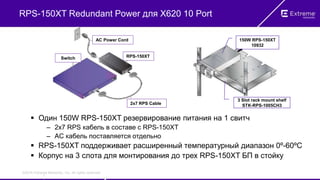

RPS-150XT Redundant Power для X620 10 Port
 Один 150W RPS-150XT резервирование питания на 1 свитч
– 2x7 RPS кабель в составе с RPS-150XT
– AC кабель поставляется отдельно
 RPS-150XT поддерживает расширенный температурный диапазон 0º-60ºC
 Корпус на 3 слота для монтирования до трех RPS-150XT БП в стойку
1
150W RPS-150XT
10932
3 Slot rack mount shelf
STK-RPS-1005CH32x7 RPS Cable
Switch RPS-150XT
AC Power Cord
©2016 Extreme Networks, Inc. All rights reserved.

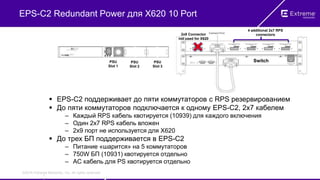

EPS-C2 Redundant Power для X620 10 Port
 EPS-C2 поддерживает до пяти коммутаторов с RPS резервированием
 До пяти коммутаторов подключается к одному EPS-C2, 2x7 кабелем
– Каждый RPS кабель квотируется (10939) для каждого включения
– Один 2x7 RPS кабель вложен
– 2x9 порт не используется для X620
 До трех БП поддерживается в EPS-C2
– Питание «шарится» на 5 коммутаторов
– 750W БП (10931) квотируется отдельно
– AC кабель для PS квотируется отдельно
1
2x9 Connector
not used for X620
4 additional 2x7 RPS
connectors
SwitchPSU
Slot 1
PSU
Slot 2
PSU
Slot 3
©2016 Extreme Networks, Inc. All rights reserved.

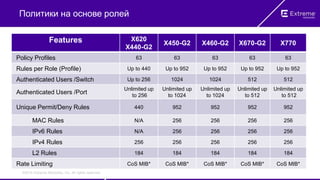

Политики на основе ролей
Features X620
X440-G2
X450-G2 X460-G2 X670-G2 X770
Policy Profiles 63 63 63 63 63
Rules per Role (Profile) Up to 440 Up to 952 Up to 952 Up to 952 Up to 952
Authenticated Users /Switch Up to 256 1024 1024 512 512
Authenticated Users /Port
Unlimited up
to 256
Unlimited up
to 1024
Unlimited up
to 1024
Unlimited up
to 512
Unlimited up
to 512
Unique Permit/Deny Rules 440 952 952 952 952
MAC Rules N/A 256 256 256 256
IPv6 Rules N/A 256 256 256 256
IPv4 Rules 256 256 256 256 256
L2 Rules 184 184 184 184 184
Rate Limiting CoS MIB* CoS MIB* CoS MIB* CoS MIB* CoS MIB*
©2016 Extreme Networks, Inc. All rights reserved.

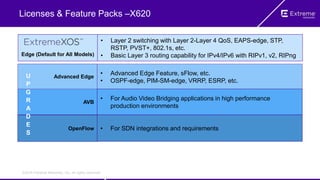

Licenses & Feature Packs –X620
Edge (Default for All Models)
• Layer 2 switching with Layer 2-Layer 4 QoS, EAPS-edge, STP,
RSTP, PVST+, 802.1s, etc.
• Basic Layer 3 routing capability for IPv4/IPv6 with RIPv1, v2, RIPng
AVB
OpenFlow • For SDN integrations and requirements
Advanced Edge
• Advanced Edge Feature, sFlow, etc.
• OSPF-edge, PIM-SM-edge, VRRP, ESRP, etc.
U
P
G
R
A
D
E
S
• For Audio Video Bridging applications in high performance
production environments
©2016 Extreme Networks, Inc. All rights reserved.
Specific EXOS Edge and Advanced Edge License Features
See EXOS Feature License Requirements guide for full list of features
Edge License
 EAPS Edge – single ring
 Static Routing
 MLAG
 PIM Snooping
 RIPv1/v2 IPV4
 RIPng IPv6
 ACL
 Policy based routing
 L2 switching
– LAG, STP/PVST+, IGMP Snooping,
MLD Snooping, MVRP
Advanced Edge
 EAPS Advanced – multiple rings
 OSPFv2 Edge – 4 interfaces
 OSPFv3 Edge – 4 interfaces
 PIM-SM Edge – 4 interfaces
 VRRP

Summit x620
