Обзор и развитие продуктов линейки Unified Ethernet Access
1. Обзор и развитие продуктов
линейки Unified Ethernet Access
Дмитрий Дементьев

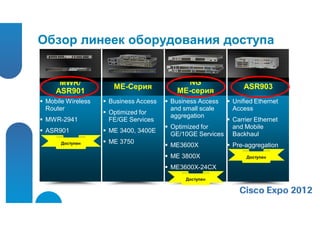

2. Обзор линеек оборудования доступа
MWR/ NG
ME-Серия ASR903
ASR901 ME-серия
Mobile Wireless Business Access Business Access Unified Ethernet
Router and small scale Access
Optimized for
aggregation
MWR-2941 FE/GE Services Carrier Ethernet
Optimized for and Mobile
ASR901 ME 3400, 3400E
GE/10GE Services Backhaul
Доступен ME 3750
ME3600X Pre-aggregation
ME 3800X Доступен
ME3600X-24CX
Доступен

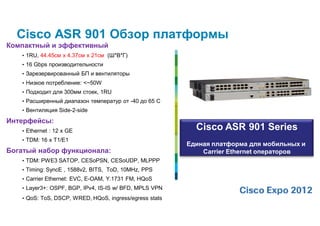

4. Cisco ASR 901 Обзор платформы
Компактный и эффективный
• 1RU, 44.45см x 4.37см x 21см (Ш*В*Г)
• 16 Gbps производительности
• Зарезервированный БП и вентиляторы
• Низкое потребление: <~50W
• Подходит для 300мм стоек, 1RU
• Расширенный диапазон температур от -40 до 65 C
• Вентиляция Side-2-side
Интерфейсы:
• Ethernet : 12 x GE
Cisco ASR 901 Series
• TDM: 16 x T1/E1
Единая платформа для мобильных и
Богатый набор функционала: Carrier Ethernet операторов
• TDM: PWE3 SATOP, CESoPSN, CESoUDP, MLPPP
• Timing: SyncE , 1588v2, BITS, ToD, 10MHz, PPS
• Carrier Ethernet: EVC, E-OAM, Y.1731 FM, HQoS
• Layer3+: OSPF, BGP, IPv4, IS-IS w/ BFD, MPLS VPN
• QoS: ToS, DSCP, WRED, HQoS, ingress/egress stats

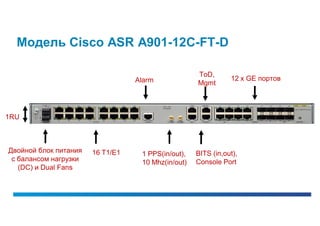

5. Модель Cisco ASR A901-12C-FT-D
ToD,
Alarm 12 x GE портов
Mgmt
1RU
Двойной блок питания 16 T1/E1 1 PPS(in/out), BITS (in,out),
с балансом нагрузки 10 Mhz(in/out) Console Port
(DC) и Dual Fans

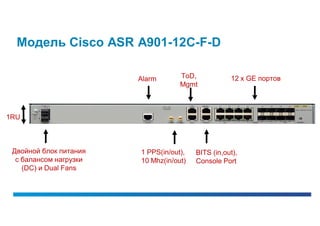

6. Модель Cisco ASR A901-12C-F-D
Alarm ToD, 12 x GE портов
Mgmt
1RU
Двойной блок питания 1 PPS(in/out), BITS (in,out),
с балансом нагрузки 10 Mhz(in/out) Console Port
(DC) и Dual Fans

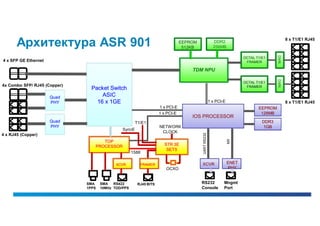

7. Архитектура ASR 901 EEPROM
512KB
DDR2
256MB
8 x T1/E1 RJ45
MAG
OCTAL T1/E1
4 x SFP GE Ethernet FRAMER
TDM NPU
MAG
OCTAL T1/E1
4x Combo SFP/ RJ45 (Copper) FRAMER
Packet Switch
Quad ASIC
PHY 16 x 1GE 1 x PCI-E 8 x T1/E1 RJ45
1 x PCI-E EEPROM
1 x PCI-E 128MB
IOS PROCESSOR
Quad T1/E1 DDR3
PHY NETWORK 1GB
SyncE
CLOCK
UART RS232
4 x RJ45 (Copper)
MII
TOP
PROCESSOR STR 3E
SETS
1588
XCVR FRAMER XCVR ENET
OCXO PHY
SMA SMA RS422 RJ45 BITS RS232 Mngmt
1PPS 10MHz TOD/PPS Console Port
8. Сравнение MWR 2941 и ASR 901
MWR-2941-DC-A ASR 901
Универсальная плотность Ethernet портов
Позиционирова-ние Разнообразие интерфейсов, Mobile Backhaul
Любой тип оператора
Интерфейсы 6GE + 16T1/E1 12GE + 16T1/E1
A901-12C-F-D: 4Cu + 4 SFP + 4 Combo
HW конфигурации 4Cu + 2 SFP + 16T1/E1
A901-12C-FT-D: 12GE + 16 T1/E1
Производитель- Полная скорость L2 (6Gbps) с QoS
Полная скорость L2/L3/MPLS с QoS, TDM QoS
ность 1Gbps L3/MPLS
1588 OC/BC, SyncE (in на SFP, out на Cu), 1588v2 OC, SyncE (in+out), BITS (in,out),10Mhz, 1PPS,
Синхронизация BITS, 10Mhz, 1PPS, ToD, Str 3 OSC ToD, Str. 3e OCXO
1RU, ETSI 300 мм глубина,
1RU, 44,4см x 4.3см x 31.7см (Ш*В*Гл)
44,4см x 4,3см x 21см (Ш*В*Гл)
Характеристики температура: от -20° до +60° C
Расшир.диапазон тем-ур: от -40° до +65° C
DC питание от двух источников
зарезервированное DC питание от двух источников

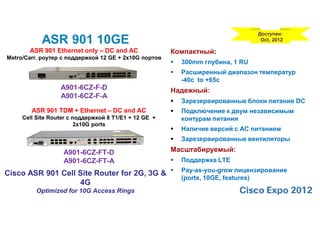

9. Доступен:
ASR 901 10GE Oct, 2012
ASR 901 Ethernet only – DC and AC Компактный:
Metro/Carr. роутер c поддержкой 12 GE + 2x10G портов
300mm глубина, 1 RU
Расширенный диапазон температур
-40c to +65c
A901-6CZ-F-D Надежный:
A901-6CZ-F-A
Зарезервированные блоки питания DC
ASR 901 TDM + Ethernet – DC and AC Подключение к двум независимым
Cell Site Router с поддержкой 8 T1/E1 + 12 GE + контурам питания
2x10G ports
Наличие версий с AC питанием
Зарезервированные вентиляторы
A901-6CZ-FT-D Масштабируемый:
A901-6CZ-FT-A Поддержка LTE
Cisco ASR 901 Cell Site Router for 2G, 3G & Pay-as-you-grow лицензирование
(ports, 10GE, features)
4G
Optimized for 10G Access Rings

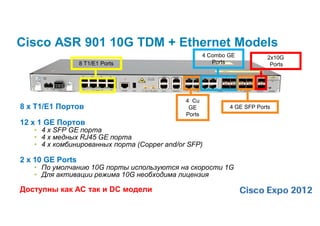

10. Cisco ASR 901 10G TDM + Ethernet Models
4 Combo GE 2x10G
8 T1/E1 Ports Ports Ports
4 Cu
8 x T1/E1 Портов GE 4 GE SFP Ports
Ports
12 x 1 GE Портов
• 4 x SFP GE порта
• 4 x медных RJ45 GE порта
• 4 x комбинированных порта (Copper and/or SFP)
2 x 10 GE Ports
• По умолчанию 10G порты используются на скорости 1G
• Для активации режима 10G необходима лицензия
Доступны как AC так и DC модели

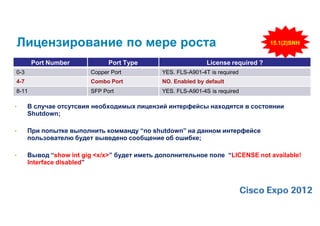

11. Лицензирование по мере роста 15.1(2)SNH
Port Number Port Type License required ?
0-3 Copper Port YES. FLS-A901-4T is required
4-7 Combo Port NO. Enabled by default
8-11 SFP Port YES. FLS-A901-4S is required
• В случае отсутсвия необходимых лицензий интерфейсы находятся в состоянии
Shutdown;
• При попытке выполнить комманду “no shutdown” на данном интерфейсе
пользователю будет выведено сообщение об ошибке;
• Вывод “show int gig <x/x>” будет иметь дополнительное поле “LICENSE not available!
Interface disabled”

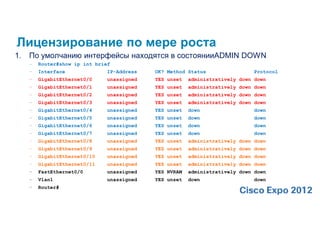

12. Лицензирование по мере роста
1. По умолчанию интерфейсы находятся в состоянииADMIN DOWN
– Router#show ip int brief
– Interface IP-Address OK? Method Status Protocol
– GigabitEthernet0/0 unassigned YES unset administratively down down
– GigabitEthernet0/1 unassigned YES unset administratively down down
– GigabitEthernet0/2 unassigned YES unset administratively down down
– GigabitEthernet0/3 unassigned YES unset administratively down down
– GigabitEthernet0/4 unassigned YES unset down down
– GigabitEthernet0/5 unassigned YES unset down down
– GigabitEthernet0/6 unassigned YES unset down down
– GigabitEthernet0/7 unassigned YES unset down down
– GigabitEthernet0/8 unassigned YES unset administratively down down
– GigabitEthernet0/9 unassigned YES unset administratively down down
– GigabitEthernet0/10 unassigned YES unset administratively down down
– GigabitEthernet0/11 unassigned YES unset administratively down down
– FastEthernet0/0 unassigned YES NVRAM administratively down down
– Vlan1 unassigned YES unset down down
– Router#

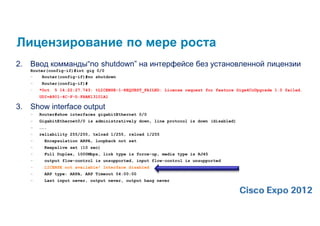

13. Лицензирование по мере роста
2. Ввод комманды“no shutdown” на интерфейсе без установленной лицензии
Router(config-if)#int gig 0/0
– Router(config-if)#no shutdown
– Router(config-if)#
– *Oct 5 14:22:27.743: %LICENSE-1-REQUEST_FAILED: License request for feature Gige4CuUpgrade 1.0 failed.
UDI=A901-4C-F-D:FHAK13101A1
3. Show interface output
– Router#show interfaces gigabitEthernet 0/0
– GigabitEthernet0/0 is administratively down, line protocol is down (disabled)
– …….
– reliability 255/255, txload 1/255, rxload 1/255
– Encapsulation ARPA, loopback not set
– Keepalive set (10 sec)
– Full Duplex, 1000Mbps, link type is force-up, media type is RJ45
– output flow-control is unsupported, input flow-control is unsupported
– LICENSE not available! Interface disabled
– ARP type: ARPA, ARP Timeout 04:00:00
– Last input never, output never, output hang never
14. Установка требуемой лицензии
No Reboot
1. Установка лицензии Needed
Router#license install flash:FHAK13101A1_20110811190230024.lic
Installing licenses from "flash:FHAK13101A1_20110811190230024.lic"
Installing...Feature:Gige4CuUpgrade...Successful:Supported
1/1 licenses were successfully installed
0/1 licenses were existing licenses
0/1 licenses were failed to install
Router#*Oct 5 17:23:14.487: %LICENSE-6-INSTALL: Feature Gige4CuUpgrade 1.0 was installed in this device.
UDI=A901-4C-F-D:FHAK13101A1; StoreIndex=2:Primary License Storage
2. Активация требуемого интерфейса
– Router(config)#int gig 0/0
– Router(config-if)#no shutdown
3. Вывод show ip int brief, интерфейс больше не находиться в ADMIN DOWN
– Router#show ip int brief
– Interface IP-Address OK? Method Status Protocol
– GigabitEthernet0/0 unassigned YES unset up up
– GigabitEthernet0/1 unassigned YES unset administratively down down
– GigabitEthernet0/2 unassigned YES unset administratively down down
15. Cisco ASR 901: гибкая модель лицензирования
Затраты по мере Производи-
тельность 2 x 10GE Port Enablement
роста потребностей:
• Расширение
необходимого числа 4 GE Port Enablement
1Ge и 10Ge портов;
• Активация требуемого
функционала шаг за Base Metro IP
Adv Timing
шагом; Services Services
• Установка лицензий
без перезагрузки. L2 MPLS IEEE1588-
Технологии
Based and TDM 2008 BC
Based

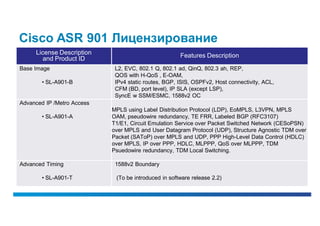

16. Cisco ASR 901 Лицензирование
License Description Features Description
and Product ID
Base Image L2, EVC, 802.1 Q, 802.1 ad, QinQ, 802.3 ah, REP,
QOS with H-QoS , E-OAM,
• SL-A901-B IPv4 static routes, BGP, ISIS, OSPFv2, Host connectivity, ACL,
CFM (BD, port level), IP SLA (except LSP),
SyncE w SSM/ESMC, 1588v2 OC
Advanced IP /Metro Access
MPLS using Label Distribution Protocol (LDP), EoMPLS, L3VPN, MPLS
• SL-A901-A OAM, pseudowire redundancy, TE FRR, Labeled BGP (RFC3107)
T1/E1, Circuit Emulation Service over Packet Switched Network (CESoPSN)
over MPLS and User Datagram Protocol (UDP), Structure Agnostic TDM over
Packet (SAToP) over MPLS and UDP, PPP High-Level Data Control (HDLC)
over MPLS, IP over PPP, HDLC, MLPPP, QoS over MLPPP, TDM
Psuedowire redundancy, TDM Local Switching.
Advanced Timing 1588v2 Boundary
• SL-A901-T (To be introduced in software release 2.2)
17. ASR 901 Сравнение моделей
ASR 901 ASR 901 10GE
Flexible interfaces optimized for Ethernet density. Mobile Flexible interfaces optimized for higher Ethernet bandwidth
Positioning Backhaul and CE (i.e. Rings). Mobile Backhaul and CE
12 x GE 12 x GE + 2 x 10GE SFP+
GE Interfaces 4 x Cu GE, 4 x SFP GE, 4 Combo 4 x Cu GE, 4 x SFP GE, 4 Combo
TDM Interfaces 16 x T1/E1 8 x T1/E1
Redundant DC Power Supply and Feed
Redundant DC Power Supply and Feed
Power and Cooling Single AC Power
Dual Fan (redundant)
3 Fan (Redundant)
Line rate L2/L3/MPLS (16 Gbps switching capacity) with Line rate L2/L3/MPLS (32 Gbps switching capacity)
Performance QoS, TDM QoS with QoS, TDM QoS
1588v2 OC, SyncE (in+out), BITS (in,out),10Mhz, 1PPS, 1588v2 OC, SyncE (in+out), BITS (in,out),10Mhz, 1PPS, ToD,
Timing ToD, Str. 3 OSC Str. 3 OSC
1RU, ETSI 300 mm depth, 1RU, ETSI 300 mm depth,
17.5” x 1.7” x 8.3” (W*H*D) 17.5” x 1.7” x 9.1” (W*H*D)
Specifications Hardened Temperature: -40° to +65° C Hardened Temperature: -40° to +65° C
RoHS 6 Compliance RoHS 6 Compliance
Management Ports Console Port Console Port, USB Port
19. Cisco ASR 903 Обзор платформы для пре-агрегации
Компактный и надежный
• 3RU, 6 интерфейсных слотов
• 55 Gbps производительности (с RSP 1-го поколения)
• Шасси спроектировано для 100Gbps на слот 235 мм глубина
• Зарезервированные БП, вентиляторы, RSP
• Подходит для 300мм стоек (глубина 235мм)
• Расширенный диапазон температур от -40 до 65 C
• Вентиляция Side-2-side
Интерфейсы на слот с FCS: 443 мм ширина
• Ethernet : 1 x 10GE, 8 х GE
• TDM/АТМ: 16 x T1/E1
• 4 х STM1 / 1 x STM4
Cisco ASR 903 Series
Богатый набор функционала: Единая платформа для мобильных и
Carrier Ethernet операторов
• IOS-XE: надежная ОС
• Синхронизация: SyncE , 1588v2, BITS, GNSS
• Carrier Ethernet: EVC, E-OAM, Y.1731 FM, HQoS
• Layer3+: OSPF, BGP, IS-IS, MPLS VPN, VPLS, MPLS-TP

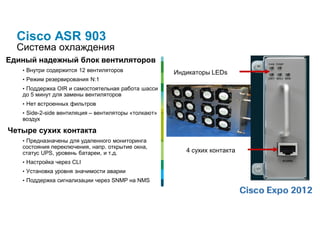

20. Cisco ASR 903
Система охлаждения
Единый надежный блок вентиляторов
• Внутри содержится 12 вентиляторов Индикаторы LEDs
• Режим резервирования N:1
• Поддержка OIR и самостоятельная работа шасси
до 5 минут для замены вентиляторов
• Нет встроенных фильтров
• Side-2-side вентиляция – вентиляторы «толкают»
воздух
Четыре сухих контакта
• Предназначены для удаленного мониторинга
состояния переключения, напр. открытие окна,
статус UPS, уровень батареи, и т.д. 4 сухих контакта
• Настройка через CLI
• Установка уровня значимости аварии
• Поддержка сигнализации через SNMP на NMS
21. Cisco ASR 903
Вид спереди
Блок
2 модуля управления (RSP) вентиляторов
3RU
6 слотов для модулей Два БП с режимом Сухие контакты
балансировки
22. Cisco ASR 903 RSP1
USB flash 10MHz ports BITS RSP
port In and out interface Status LEDs
Console Port One pulse Serial Time Ethernet
USB or Serial Per second Of Day Management
(1PPS) ports in (TOD) port Port
and out in and out

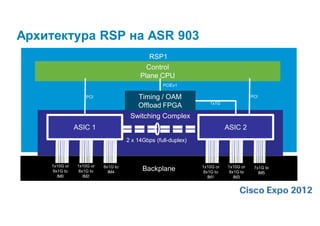

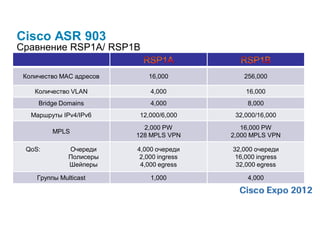

24. Архитектура RSP на ASR 903
RSP1
Control
Plane CPU
PCIEx1
PCI Timing / OAM PCI
1x1G
Offload FPGA
Switching Complex
ASIC 1 ASIC 2
2 x 14Gbps (full-duplex)
1x10G or 1x10G or 8x1G to 1x10G or 1x10G or
8x1G to 8x1G to IM4
Backplane 8x1G to 8x1G to
7x1G to
IM5
IM0 IM2 IM1 IM3
25. Cisco ASR 903 Модули
Модуль Ethernet (8xGE)
• 8 x GE медные
• 8 x GE SFP
• До 6 плат в шасси
Модуль 10GE (1x10GE XFP)
• До 4 x 10 GE модулей в шасси
Модуль STM (STM1/4)
• 4xSTM-1 или 1xSTM-4
• 4xOC3 или 1xOC12

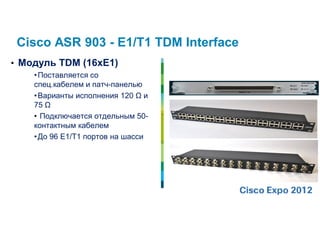

26. Cisco ASR 903 - E1/T1 TDM Interface
• Модуль TDM (16хЕ1)
• Поставляется со
спец.кабелем и патч-панелью
• Варианты исполнения 120 Ω и
75 Ω
• Подключается отдельным 50-
контактным кабелем
• До 96 E1/T1 портов на шасси

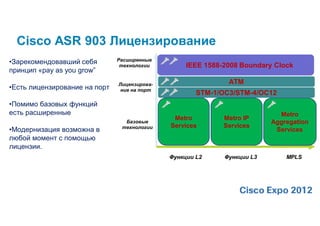

27. Cisco ASR 903 Лицензирование
•Зарекомендовавший себя Расширенные
технологии IEEE 1588-2008 Boundary Clock
принцип «pay as you grow”
Лицензирова- ATM
•Есть лицензирование на порт ние на порт
STM-1/OC3/STM-4/OC12
•Помимо базовых функций
есть расширенные Metro
Metro Metro IP
Базовые Aggregation
технологии Services Services
•Модернизация возможна в Services
любой момент с помощью
лицензии.
Функции L2 Функции L3 MPLS

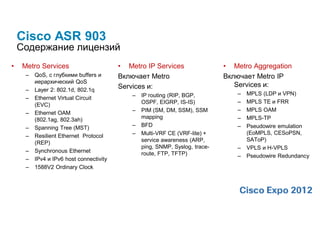

28. Cisco ASR 903
Содержание лицензий
• Metro Services • Metro IP Services • Metro Aggregation
– QoS, с глубкими buffers и Включает Metro Включает Metro IP
иерархический QoS
Services и: Services и:
– Layer 2: 802.1d, 802.1q
– IP routing (RIP, BGP, – MPLS (LDP и VPN)
– Ethernet Virtual Circuit
OSPF, EIGRP, IS-IS) – MPLS TE и FRR
(EVC)
– PIM (SM, DM, SSM), SSM – MPLS OAM
– Ethernet OAM
(802.1ag, 802.3ah) mapping – MPLS-TP
– Spanning Tree (MST) – BFD – Pseudowire emulation
– Multi-VRF CE (VRF-lite) + (EoMPLS, CESoPSN,
– Resilient Ethernet Protocol
service awareness (ARP, SAToP)
(REP)
ping, SNMP, Syslog, trace- – VPLS и H-VPLS
– Synchronous Ethernet route, FTP, TFTP) – Pseudowire Redundancy
– IPv4 и IPv6 host connectivity
– 1588V2 Ordinary Clock
29. Cisco ASR 903
Развитие платформы
Today H1CY14 Radar
Chassis 3RU
RSP1A-55 (55G) RSP2A-64 (64G) RSP2A-240 (240G)
RSP
RSP1B-55 (55G) RSP2A-128 (128G)
16*T1/E1
TDM IM
4*OC3/STM1 or 1*OC12/STM4
8*GE Copper 8*GE Copper + 1*10GE SFP+ 4*10GE SFP+
Ethernet IM 8*GE SFP 8*GE SFP + 1*10GE SFP+
1*10GE XFP 2*10GE SFP+
Other DC PSU, AC PSU
Status Shipping CC Planning

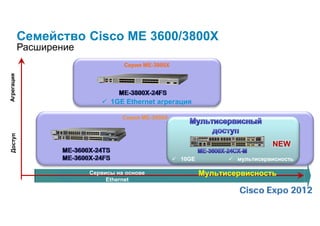

31. Семейство Cisco ME 3600/3800X
Расширение
Серия ME-3800X
Агрегация
1GE Ethernet агрегация
Серия ME-3600X
Доступ
NEW
10GE мультисервисность
Сервисы на основе Мультисервисность
Ethernet
32. Cisco ME3600Х 24СХ Обзор
Шасси операторского уровня
24xGE (8xCombo + 16xSFP) 16xT1/E1
2RU x 15”D
4x10GE XFP порта 4xOC3/STM1
Раб.диап.температур: от -40 до 65C
Зарезервированные БП, вентиляторы
Все порты встроены (лицензии)
Гибкий набор интерфейсов
8GE + 4 10GE
16GE + 3 10GE
24GE + 2 10GE
Широкий функционал
L2: EVC, EoMPLS
L3: IP Routing, IPv6
MPLS: MPLS VPN, VPLS,
OAM: Y.1731 PM, 802.1ag, 802.3ah
Доступен к заказу CESoPSN, SAToP
Clocking: Sync. E., 1588-2008 BC/OC

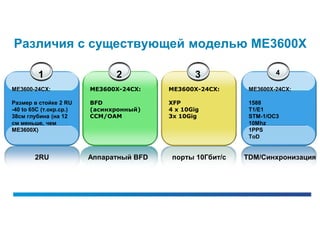

33. Различия с существующей моделью ME3600X
1 2 3 4
ME3600-24CX: ME3600X-24CX: ME3600X-24CX: ME3600X-24CX:
Размер в стойке 2 RU BFD XFP 1588
-40 to 65C (т.окр.ср.) (асинхронный) 4 х 10Gig T1/E1
38см глубина (на 12 CCM/OAM 3х 10Gig STM-1/OC3
см меньше, чем 10Mhz
ME3600X) 1PPS
ToD
2RU Аппаратный BFD порты 10Гбит/с TDM/Синхронизация

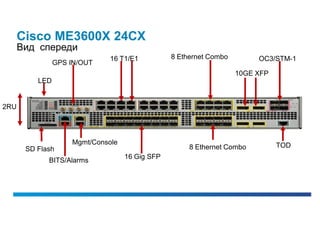

34. Cisco ME3600Х 24СХ
Вид спереди
16 T1/E1 8 Ethernet Combo OC3/STM-1
GPS IN/OUT
10GE XFP
LED
2RU
Mgmt/Console TOD
SD Flash 8 Ethernet Combo
16 Gig SFP
BITS/Alarms

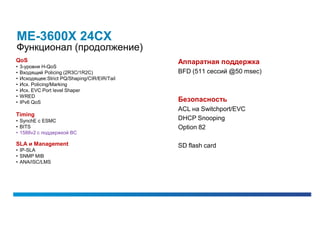

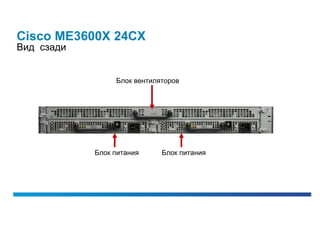

38. ME-3600X 24CX
Функционал (продолжение)
QoS Аппаратная поддержка
• 3-уровня H-QoS
• Входящий Policing (2R3C/1R2C) BFD (511 сессий @50 msec)
• Исходящее:Strict PQ/Shaping/CIR/EIR/Tail
• Исх. Policing/Marking
• Исх. EVC Port level Shaper
• WRED
• IPv6 QoS Безопасность
ACL на Switchport/EVC
Timing
• SynchE с ESMC DHCP Snooping
• BITS Option 82
• 1588v2 с поддержкой BC
SLA и Management SD flash card
• IP-SLA
• SNMP MIB
• ANA/ISC/LMS

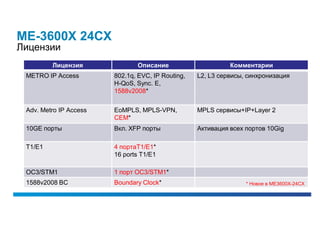

39. ME-3600X 24CX
Лицензии
Лицензия Описание Комментарии
METRO IP Access 802.1q, EVC, IP Routing, L2, L3 сервисы, синхронизация
H-QoS, Sync. E,
1588v2008*
Adv. Metro IP Access EoMPLS, MPLS-VPN, MPLS сервисы+IP+Layer 2
CEM*
10GE порты Вкл. XFP порты Активация всех портов 10Gig
T1/E1 4 портаT1/E1*
16 ports T1/E1
OC3/STM1 1 порт OC3/STM1*
1588v2008 BC Boundary Clock* * Новое в МЕ3600Х-24СХ

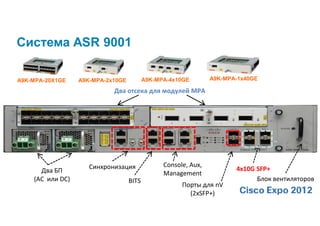

41. Система ASR 9001
A9K-MPA-20X1GE A9K-MPA-2x10GE A9K-MPA-4x10GE A9K-MPA-1x40GE
Два отсека для модулей MPA
Синхронизация Console, Aux,
Два БП 4x10G SFP+
Management
(AC или DC) BITS Блок вентиляторов
Порты для nV
(2xSFP+)
42. Расширение семейства ASR, nV 2G,3G,4G
Универса
ль-ность
Интегри-
рованны
й MPLS
Unified
Ethernet
Access
3RU, 55G емкости
Резервирование (RSP, PSU, FANs)
Поддержка SyncE, 1588
300мм, расширенный диапазон температур
1RU, 16G емкости
50W GE+TDM, 38W GE
Пре-агрегация Поддержка SyncE, 1588
300мм, расширенный диапазон
температур
Cell Site Router
ASR (2G, 3G, 4G Ready)
ASR
901
903 nV
43. Также рекомендуем посетить
• Архитектура Cisco Unified MPLS: Внедрение MPLS на всех уровнях сети
• ASR 9000 nV технология - кластеры и сателлиты.
• Открытая дискуссия по технологиям для операторов связи
– 21 ноября, среда, 18 часов, Конгресс-зал Правый
– Готовьте свои вопросы !
• Демо-стенд «Решения для операторов связи» (демо-зона, комната 5)
– ASR 9000 с интерфейсами 100GigabitEthernet
– технология сетевой виртуализации ASR 9000 nV
– Carrier Grade v6 на базе маршрутизатора Cisco ASR 9000 с модулем ISM
– И многое другое !
44. Спасибо!
Заполняйте анкеты он-лайн и получайте подарки в Cisco
Shop: http://ciscoexpo.ru/expo2012/quest
Ваше мнение очень важно для нас!
