Развитие платформы ASR 9000

Документ предоставляет подробный обзор платформы ASR 9000 от Cisco, включая её архитектуру, основные компоненты и применение в различных сетевых сценариях. Описаны ключевые характеристики оборудования, включая маршрутизаторы, системы вентиляции и электропитания. Также документация охватывает спецификации производительности и возможности масштабирования для различных моделей ASR 9000.

Embed presentation

Download as PDF, PPTX
Развитие платформы ASR 9000 Алексей Бабайцев Системный инженер Cisco Systems 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.

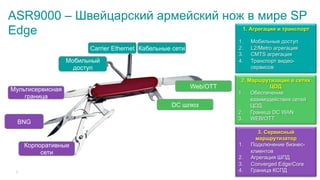

ASR9000 – Швейцарский армейский нож в мире SP Edge 2 Carrier Ethernet Мобильный доступ Мультисервисная граница BNG DC шлюз Web/OTT Корпоративные сети Кабельные сети 1. Агрегация и транспорт 1.  Мобильные доступ 2.  L2/Metro агрегация 3.  CMTS агрегация 4.  Транспорт видео- сервисов 2. Маршрутизация в сетях ЦОД 1.  Обеспечение взаимодействия сетей ЦОД 2.  Граница DC WAN 3.  WEB/OTT 3. Сервисный маршрутизатор 1.  Подключение бизнес- клиентов 2.  Агрегация ШПД 3.  Converged Edge/Core 4.  Граница КСПД

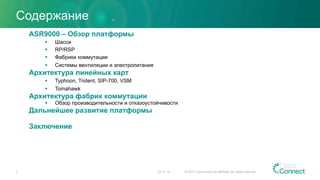

Содержание 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.3 ASR9000 – Обзор платформы §  Шасси §  RP/RSP §  Фабрики коммутации §  Системы вентиляции и электропитания Архитектура линейных карт §  Typhoon, Trident, SIP-700, VSM §  Tomahawk Архитектура фабрик коммутации §  Обзор производительности и отказоустойчивости Дальнейшее развитие платформы Заключение
Платформа ASR 9000 – Ключевые компоненты 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.4

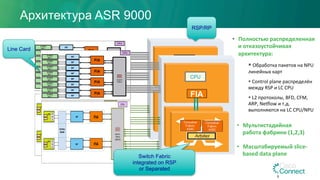

CPU FIA ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! NP# FIA# FIA# CPU! SerDes# XBAR# NP# EP0# # # P H Y# EP1# # # P H Y# Switch! Fabric! (SM15)! Архитектура ASR 9000 5 CPU FIA ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! NP# FIA# FIA# CPU! SerDes# XBAR# NP# EP0# # # P H Y# EP1# # # P H Y# Switch! Fabric! (SM15)! RSP/RP Line Card Switch Fabric integrated on RSP or Separated •  Полностью распределенная и отказоустойчивая архитектура: §  Обработка пакетов на NPU линейных карт §  Control plane распределён между RSP и LC CPU §  L2 протоколы, BFD, CFM, ARP, NeNlow и т.д. выполняются на LC CPU/NPU •  Мультистадийная работа фабрики (1,2,3) •  Масштабируемый slice- based data plane
ASR 9000 – Обзор шасси 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.6

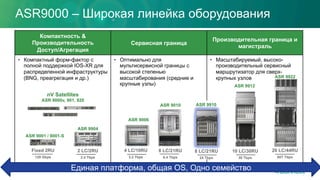

Компактность & Производительность Доступ/Агрегация Сервисная граница Производительная граница и магистраль •  Компактный форм-фактор с полной поддержкой IOS-XR для распределенной инфраструктуры (BNG, преагрегация и др.) •  Оптимально для мультисервисной границы с высокой степенью масштабирования (средние и крупные узлы) •  Масштабируемый, высоко- производительный сервисный маршрутизатор для сверх- крупных узлов Fixed 2RU 120 Gbps 2 LC/2RU 2.4 Tbps 8 LC/21RU 6.4 Tbps 10 LC/30RU 30 Tbps 20 LC/44RU 60T Tbps 4 LC/10RU 3.2 Tbps ASR 9904 ASR 9001 / 9001-S ASR 9006 ASR 9010 ASR 9912 ASR 9922 MSE E-MSE Peering P/PE Mobility ASR9000 – Широкая линейка оборудования CEЕдиная платформа, общая OS, Одно семейство 8 LC/21RU 24 Tbps ASR 9910 7 nV Satellites ASR 9000v, 901, 920

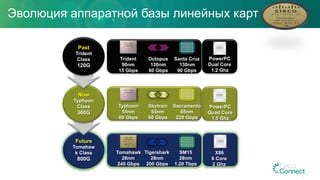

Эволюция аппаратной базы линейных карт Future Tomahaw k Class 800G Tomahawk 28nm 240 Gbps Tigershark 28nm 200 Gbps SM15 28nm 1.20 Tbps X86 6 Core 2 Ghz Now Typhoon Class 360G Typhoon 55nm 60 Gbps Skytrain 65nm 60 Gbps Sacramento 65nm 220 Gbps PowerPC Quad Core 1.5 Ghz Trident 90nm 15 Gbps Octopus 130nm 60 Gbps Santa Cruz 130nm 90 Gbps PowerPC Dual Core 1.2 Ghz Past Trident Class 120G 8
Обзор компактной платформы ASR 9001 Фиксированные порты 4x10G SFP+ Блок вентиляторов (Field Replaceable) Два блока питания (AC или DC) Слот 0 с модулем MPA Поставляется начиная с IOS-XR 4.2.1, Май 2012 Поддерживаемые MPAs: 20x1GE 2x10GE 4x10GE 1x40GE Вентиляция Side-to-Side, Front-to-Back* 2 RU 9 *при использовании air flow baffles, высота 4RU, также требуется V2 fan Слот 1 с модулем MPA

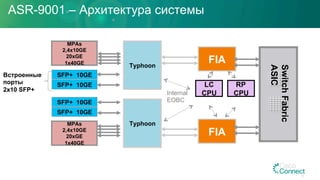

ASR-9001 – Архитектура системы MPAs 2,4x10GE 20xGE 1x40GE SFP+ 10GE SFP+ 10GE SFP+ 10GE SFP+ 10GE Typhoon FIA FIA Typhoon SwitchFabric ASIC RP CPU MPAs 2,4x10GE 20xGE 1x40GE Встроенные порты 2x10 SFP+ LC CPUInternal EOBC 10

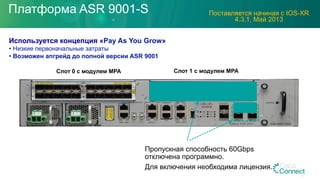

Платформа ASR 9001-S Слот 0 с модулем MPA Поставляется начиная с IOS-XR 4.3.1, Май 2013 11 Слот 1 с модулем MPA Пропускная способность 60Gbps отключена программно. Для включения необходима лицензия. Используется концепция «Pay As You Grow» • Низкие первоначальные затраты • Возможен апгрейд до полной версии ASR 9001

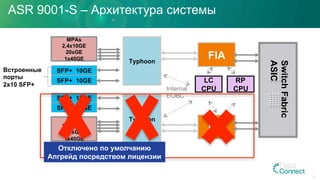

MPAs 2,4x10GE 20xGE 1x40GE SFP+ 10GE SFP+ 10GE SFP+ 10GE SFP+ 10GE Typhoon FIA FIA Typhoon SwitchFabric ASIC RP CPU MPAs 2,4x10GE 20xGE 1x40GE LC CPUInternal EOBC Отключено по умолчанию Апгрейд посредством лицензии 12 ASR 9001-S – Архитектура системы Встроенные порты 2x10 SFP+

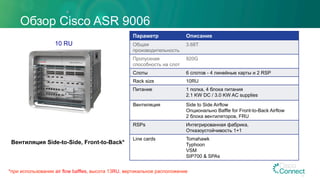

Обзор Cisco ASR 9006 Параметр Описание Общая производительность 3.68T Пропускная способность на слот 920G Слоты 6 слотов - 4 линейные карты и 2 RSP Rack size 10RU Питание 1 полка, 4 блока питания 2.1 KW DC / 3.0 KW AC supplies Вентиляция Side to Side Airflow Опционально Baffle for Front-to-Back Airflow 2 блока вентиляторов, FRU RSPs Интегрированная фабрика, Отказоустойчивость 1+1 Line cards Tomahawk Typhoon VSM SIP700 & SPAs 13 Вентиляция Side-to-Side, Front-to-Back* *при использовании air flow baffles, высота 13RU, вертикальное расположение 10 RU

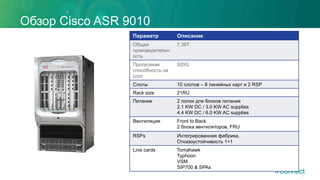

Обзор Cisco ASR 9010 Параметр Описание Общая производительн ость 7.36T Пропускная способность на слот 920G Слоты 10 слотов – 8 линейных карт и 2 RSP Rack size 21RU Питание 2 полки для блоков питания 2.1 KW DC / 3.0 KW AC supplies 4.4 KW DC / 6.0 KW AC supplies Вентиляция Front to Back 2 блока вентиляторов, FRU RSPs Интегрированная фабрика, Отказоустойчивость 1+1 Line cards Tomahawk Typhoon VSM SIP700 & SPAs 14

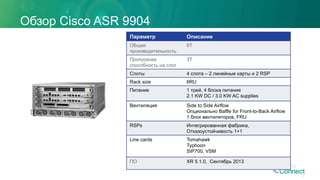

Обзор Cisco ASR 9904 Параметр Описание Общая производительность 6T Пропускная способность на слот 3T Слоты 4 слота – 2 линейные карты и 2 RSP Rack size 6RU Питание 1 трей, 4 блока питания 2.1 KW DC / 3.0 KW AC supplies Вентиляция Side to Side Airflow Опционально Baffle for Front-to-Back Airflow 1 блок вентиляторов, FRU RSPs Интегрированная фабрика, Отказоустойчивость 1+1 Line cards Tomahawk Typhoon SIP700, VSM ПО XR 5.1.0, Сентябрь 2013 15

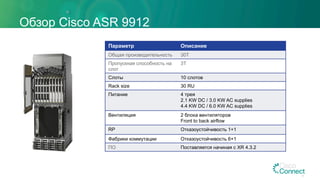

Обзор Cisco ASR 9912 Параметр Описание Общая производительность 30T Пропускная способность на слот 3T Слоты 10 слотов Rack size 30 RU Питание 4 трея 2.1 KW DC / 3.0 KW AC supplies 4.4 KW DC / 6.0 KW AC supplies Вентиляция 2 блока вентиляторов Front to back airflow RP Отказоустойчивость 1+1 Фабрики коммутации Отказоустойчивость 6+1 ПО Поставляется начиная с XR 4.3.2 16
Обзор Cisco ASR 9922 Параметр Описание Общая производительность 60T Пропускная способность на слот 3T Слоты 20 линейных карт, 2 RP, 7 SFC Rack size 44 RU (Full Rack) Питание 4 трея с блоками питания 2.1 KW DC / 3.0 KW AC supplies 4.4 KW DC / 6.0 KW AC supplies Вентиляция 4 блока вентиляторов Front to back airflow RP Отказоустойчивость 1+1 Фабрики коммутации (SFC) Отказоустойчивость 6+1 Линейные карты Tomahawk Typhoon, VSM 17
ASR 9000 – Обзор RP/RSP и фабрик коммутации 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.18

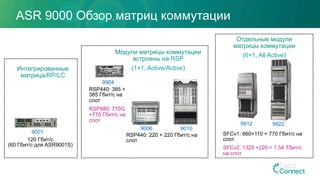

ASR 9000 Обзор матриц коммутации 9904 9006 9010 9912 9922 Модули матрицы коммутации встроены на RSP (1+1, Active/Active) RSP440: 220 + 220 Гбит/с на слот RSP440: 385 + 385 Гбит/с на слот RSP880: 770G +770 Гбит/с на слот Интегрированные матрица/RP/LC Отдельные модули матрицы коммутации (6+1, All Active) SFCv1: 660+110 = 770 Гбит/с на слот SFCv2: 1320 +220 = 1.54 Тбит/с на слот 9001 120 Гбит/с (60 Гбит/с для ASR9001S)
ASR 9000 Route Switch Processor ü  Использование в шасси ASR 9904, ASR 9010 и ASR 9010 ü  Единая аппаратная архитектура ü  Интегрированная Multi-Stage фабрика коммутации ü  Две опции памяти – TR и SE ü  Поддержка тайминга и функций синхронизации RPS440 RSP880 Availability Q1CY12 Q1CY15 Processor Four Cores - 2.1GHz Eight Cores - 2.2GHz Fabric Planes 5 7 Fabric Capacity 440G 880G Memory 6G for TR 12G for SE 16G for TR 32G for SE SSD 2x 16GB Slim SATA 2x 32GB Slim SATA LC Support Typhoon/Trident Tomahawk/Typhoon ASR 9904 ASR 9006 ASR 9010 20

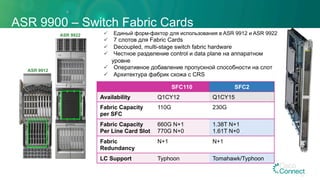

ASR 9900 – Switch Fabric Cards In-Service Upgrade ü  Единый форм-фактор для использования в ASR 9912 и ASR 9922 ü  7 слотов для Fabric Cards ü  Decoupled, multi-stage switch fabric hardware ü  Честное разделение control и data plane на аппаратном уровне ü  Оперативное добавление пропускной способности на слот ü  Архитектура фабрик схожа с CRS SFC110 SFC2 Availability Q1CY12 Q1CY15 Fabric Capacity per SFC 110G 230G Fabric Capacity Per Line Card Slot 660G N+1 770G N+0 1.38T N+1 1.61T N+0 Fabric Redundancy N+1 N+1 LC Support Typhoon Tomahawk/Typhoon ASR 9912 ASR 9922 21

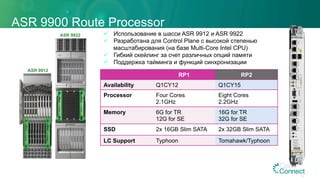

ASR 9900 Route Processor ü  Использование в шасси ASR 9912 и ASR 9922 ü  Разработана для Control Plane с высокой степенью масштабирования (на базе Multi-Core Intel CPU) ü  Гибкий скейлинг за счет различных опций памяти ü  Поддержка тайминга и функций синхронизации RP1 RP2 Availability Q1CY12 Q1CY15 Processor Four Cores 2.1GHz Eight Cores 2.2GHz Memory 6G for TR 12G for SE 16G for TR 32G for SE SSD 2x 16GB Slim SATA 2x 32GB Slim SATA LC Support Typhoon Tomahawk/Typhoon ASR 9912 ASR 9922 22

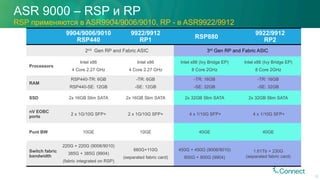

9904/9006/9010 RSP440 9922/9912 RP1 RSP880 9922/9912 RP2 2nd Gen RP and Fabric ASIC 3rd Gen RP and Fabric ASIC Processors Intel x86 4 Core 2.27 GHz Intel x86 4 Core 2.27 GHz Intel x86 (Ivy Bridge EP) 8 Core 2GHz Intel x86 (Ivy Bridge EP) 8 Core 2GHz RAM RSP440-TR: 6GB RSP440-SE: 12GB -TR: 6GB -SE: 12GB -TR: 16GB -SE: 32GB -TR: 16GB -SE: 32GB SSD 2x 16GB Slim SATA 2x 16GB Slim SATA 2x 32GB Slim SATA 2x 32GB Slim SATA nV EOBC ports 2 x 1G/10G SFP+ 2 x 1G/10G SFP+ 4 x 1/10G SFP+ 4 x 1/10G SFP+ Punt BW 10GE 10GE 40GE 40GE Switch fabric bandwidth 220G + 220G (9006/9010) 385G + 385G (9904) (fabric integrated on RSP) 660G+110G (separated fabric card) 450G + 450G (9006/9010) 800G + 800G (9904) 1.61Tb + 230G (separated fabric card) ASR 9000 – RSP и RP RSP применяются в ASR9904/9006/9010, RP - в ASR9922/9912 23
ASR 9000 – Подсистемы вентиляции и электропитания 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.24
Новые блоки вентиляторов ASR 9922-FAN-V2 IOS XR 5.2.2 ASR 9006-FAN-V2 ASR 9010-FAN-V2 ü  Новые вентиляторы обеспечивают более эффективный обдув с учетом использования карт высокой плотности ü  Характеристики ходовой части и формы модулей оптимизированы для обеспечения более высокого показателя CFM ü  Для лучшего отвода тепла используются новые материалы ü  In service upgrade 25 CFM=Cubic Feet per Minute

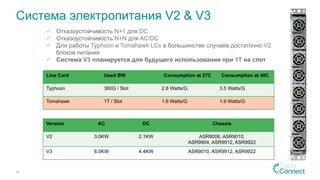

Система электропитания V2 & V3 26 ü  Отказоустойчивость N+1 для DC ü  Отказоустойчивость N+N для AC/DC ü  Для работы Typhoon и Tomahawk LCs в большинстве случаев достаточно V2 блоков питания ü  Система V3 планируется для будущего использования при 1T на слот Version AC DC Chassis V2 3.0KW 2.1KW ASR9006, ASR9010, ASR9904, ASR9912, ASR9922 V3 6.0KW 4.4KW ASR9010, ASR9912, ASR9922 Line Card Used BW Consumption at 27C Consumption at 40C Typhoon 360G / Slot 2.8 Watts/G 3.5 Watts/G Tomahawk 1T / Slot 1.6 Watts/G 1.9 Watts/G
Обзор архитектуры линейных карт 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.27
Модульная линейная карта SIP-700 28 SIP-700 •  Распределенный Control и Data Plane •  20Gbits, 4 SPA слота •  L3 i/f, route, session protocol – scaled for MSE needs Масштабирование •  Flexible uCode Architectue for Feature Richness •  L2 + L3 Services FR, PPP, HDLC, MLPPP, LFI •  L3VPN, MPLS, Netflow, 6PE/6VPE Мощный и Гибкий QFP процессор •  IC-Stateful Switch Over Capability •  MR-APS •  IOS-XR base for high scale and Reliability Отказоустойчивость •  ChOC-3/12/48 (STM1/4/16) •  POS: OC3/STM1, OC12/STM4, OC-48/STM16, OC192/STM64 •  ChT1/E1, ChT3/E3, CEoPs, ATM Поддерживаемые SPA SPAs •  128k очередей •  128k полисеров •  H-QoS •  Color Policing QoS

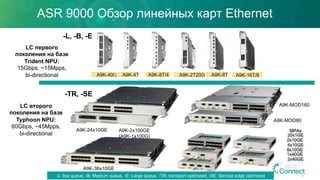

ASR 9000 Обзор линейных карт Ethernet A9K-40G A9K-4T A9K-8T/4 A9K-2T20G A9K-8T A9K-16T/8 A9K-36x10GE A9K-2x100GE (A9K-1x100G) A9K-24x10GE A9K-MOD80 A9K-MOD160 MPAs 20x1GE 2x10GE 4x10GE 8x10GE 1x40GE 2x40GE -L, -B, -E -TR, -SE LC первого поколения на базе Trident NPU: 15Gbps, ~15Mpps, bi-directional LC второго поколения на базе Typhoon NPU: 60Gbps, ~45Mpps, bi-directional -L: low queue, -B: Medium queue, -E: Large queue, -TR: transport optimized, -SE: Service edge optimized 29

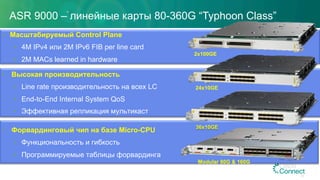

•  Форвардинговый чип на базе Micro-CPU •  Функциональность и гибкость •  Программируемые таблицы форвардинга •  Высокая производительность •  Line rate производительность на всех LC •  End-to-End Internal System QoS •  Эффективная репликация мультикаст •  Масштабируемый Control Plane •  4M IPv4 или 2M IPv6 FIB per line card •  2M MACs learned in hardware 24x10GE 2x100GE ASR 9000 – линейные карты 80-360G “Typhoon Class” 36x10GE Modular 80G & 160G 30

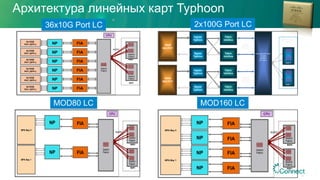

Архитектура линейных карт Typhoon 31 36x10G Port LC 2x100G Port LC MOD80 LC MOD160 LC

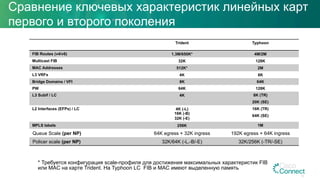

Trident Typhoon FIB Routes (v4/v6) 1.3M/650K* 4M/2M Multicast FIB 32K 128K MAC Addresses 512K* 2M L3 VRFs 4K 8K Bridge Domains / VFI 8K 64K PW 64K 128K L3 Subif / LC 4K 8K (TR) 20K (SE) L2 Interfaces (EFPs) / LC 4K (-L) 16K (-B) 32K (-E) 16K (TR) 64K (SE) MPLS labels 256K 1M Queue Scale (per NP) 64K egress + 32K ingress 192K egress + 64K ingress Policer scale (per NP) 32K/64K (-L,-B/-E) 32K/256K (-TR/-SE) Сравнение ключевых характеристик линейных карт первого и второго поколения * Требуется конфигурация scale-профиля для достижения максимальных характеристик FIB или MAC на карте Trident. На Typhoon LC FIB и MAC имеют выделенную память 32
ASR 9000 VSM •  Высокая вычислительная мощность: •  4 x Intel 10-core x86 CPU •  Два NPU (Typhoon) для аппаратной обработки пакетов •  120 Gbps •  HW Acceleramon •  40 Gbps (hardware assisted crypto) •  Поддержка RegEx матчинга (Hardware assist) •  Виртуализация (KVM) •  Интегрированное в IOS-XR управление жизненным циклом Service VMs OS / Hypervisor VMM VM-4 Service-3 VM-1 Service-1 VM-3 Service-4 VM-2 Service-2 CGN Shipping IPSec Shipping SecGW Shipping Firewall On Radar Anm-DDOS Shipping 3rd Party Apps* Сервисный модуль VSM (Virtualized Services Module) 33

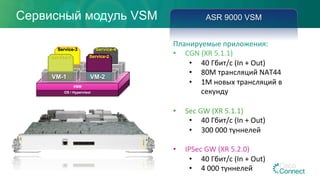

Сервисный модуль VSM OS / Hypervisor VMM VM-4 Service-3 VM-1 Service-1 VM-3 Service-4 VM-2 Service-2 Планируемые приложения: •  CGN (XR 5.1.1) •  40 Гбит/с (In + Out) •  80M трансляций NAT44 •  1M новых трансляций в секунду •  Sec GW (XR 5.1.1) •  40 Гбит/с (In + Out) •  300 000 туннелей •  IPSec GW (XR 5.2.0) •  40 Гбит/с (In + Out) •  4 000 туннелей ASR 9000 VSM

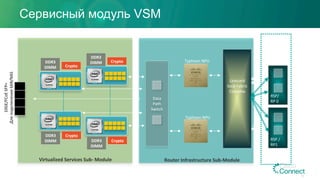

DDR3 DIMM Data Path Switch Virtualized Services Sub- Module Router Infrastructure Sub-Module 10GE/FCoE SFP+ Для подключения SAN/NAS Linecard local Fabric Complex RSP/RP Switch Fabric RSP/ RP 0 RSP / RP1 Crypto DDR3 DIMM Crypto DDR3 DIMM Crypto DDR3 DIMM Crypto Typhoon NPU Typhoon NPU 35 Сервисный модуль VSM
ASR 9000 – Развитие платформы в 2015-2016 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.36
LC Tomahawk – линейные карты Ethernet третьего поколения 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.37
Развитие линейных карт & Эволюция микропроцессоров 3rd Gen Tomahawk Class 800G Tomahawk 28nm 240 Gbps Tigershark 28nm 200 Gbps SM15 28nm 1.20 Tbps X86 6 Core 2 Ghz 2nd Gen Typhoon Class 360G Typhoon 55nm 60 Gbps Skytrain 65nm 60 Gbps Sacramento 65nm 220 Gbps PowerPC Quad Core 1.5 Ghz Trident 90nm 15 Gbps Octopus 130nm 60 Gbps Santa Cruz 130nm 90 Gbps PowerPC Dual Core 1.2 Ghz 1st Gen Trident Class 120G • 240Gbps & 150Mpps • Ultra-fast 4Tbps on-chip mem. • Internal TCAM for ACL/QoS Высокая производитель- ность • 1M policers & 1M queues • 64k subscribers/NPU Функциональный QoS • Integrated 10/40/100GE MAC • Variable port loading for density/performance flexibility Универсальный интерфейс • Pioneer 28nm device • Massive Power Efficiency Инновации в микропроцессор- ных разработках • Coupled with Silicon photonics technology for size, cost, and power optimization • Flexible 10GE, 40GE, & 100GE Инновации в оптике 38

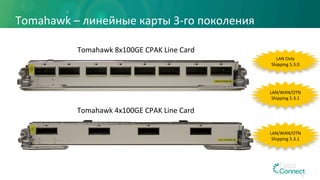

Tomahawk 8x100GE CPAK Line Card Tomahawk 4x100GE CPAK Line Card LAN Only Shipping 5.3.0 LAN/WAN/OTN Shipping 5.3.1 LAN/WAN/OTN Shipping 5.3.1 Tomahawk – линейные карты 3-го поколения 39

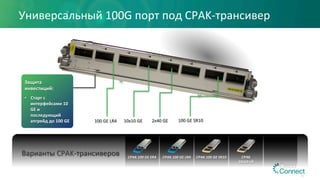

CPAK 100 GE LR4 CPAK 100 GE ER4 CPAK 10x10-LR CPAK 100 GE SR10 Варианты CPAK-трансиверов 100 GE LR4 10x10 GE 2x40 GE 100 GE SR10 Защита инвестиций: •  Старт с интерфейсами 10 GE и последующий апгрейд до 100 GE Универсальный 100G порт под CPAK-трансивер 40

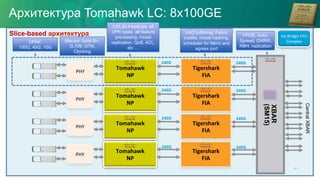

Архитектура Tomahawk LC: 8x100GE XBAR (SM15) CentralXBAR Ivy Bridge CPU Complex Tomahawk NP Tigershark FIA PHY Tomahawk NP Tigershark FIA PHY Tomahawk NP Tigershark FIA PHY Tomahawk NP Tigershark FIA PHY CPAK: 100G, 40G, 10G L2/L3/L4 lookups, all VPN types, all feature processing, mcast replication, QoS, ACL, etc … Slice-based архитектура Macsec Suite B+, G.709, OTN, Clocking VoQ buffering, Fabric credits, mcast hashing, scheduler for fabric and egress port 240G 240G 240G 240G 240G 240G 240G 240G FPOE, Auto- Spread, DWRR, RBH, replication 41

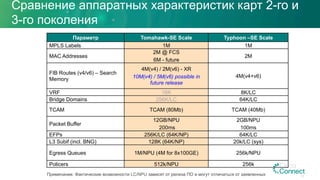

Параметр Tomahawk-SE Scale Typhoon –SE Scale MPLS Labels 1M 1M MAC Addresses 2M @ FCS 6M - future 2M FIB Routes (v4/v6) – Search Memory 4M(v4) / 2M(v6) - XR 10M(v4) / 5M(v6) possible in future release 4M(v4+v6) VRF 16K 8K/LC Bridge Domains 256K/LC 64K/LC TCAM TCAM (80Mb) TCAM (40Mb) Packet Buffer 12GB/NPU 200ms 2GB/NPU 100ms EFPs 256K/LC (64K/NP) 64K/LC L3 Subif (incl. BNG) 128K (64K/NP) 20k/LC (sys) Egress Queues 1M/NPU (4M for 8x100GE) 256k/NPU Policers 512k/NPU 256k Примечание: Фактические возможности LC/NPU зависят от релиза ПО и могут отличаться от заявленных Сравнение аппаратных характеристик карт 2-го и 3-го поколения 42

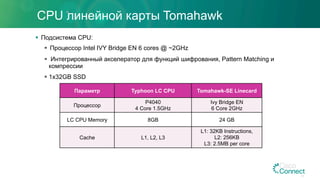

CPU линейной карты Tomahawk §  Подсистема CPU: §  Процессор Intel IVY Bridge EN 6 cores @ ~2GHz §  Интегрированный акселератор для функций шифрования, Pattern Matching и компрессии § 1x32GB SSD Параметр Typhoon LC CPU Tomahawk-SE Linecard Процессор P4040 4 Core 1.5GHz Ivy Bridge EN 6 Core 2GHz LC CPU Memory 8GB 24 GB Cache L1, L2, L3 L1: 32KB Instructions, L2: 256KB L3: 2.5MB per core 43

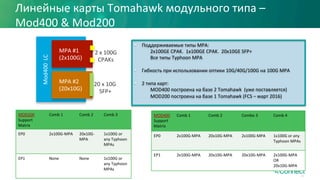

•  Поддерживаемые типы MPA: 2x100GE CPAK. 1x100GE CPAK. 20x10GE SFP+ Все типы Typhoon MPA •  Гибкость при использовании оптики 10G/40G/100G на 100G MPA •  2 типа карт: MOD400 построена на базе 2 Tomahawk (уже поставляется) MOD200 построена на базе 1 Tomahawk (FCS – март 2016) MPA #1 (2x100G) MPA #2 (20x10G) Mod400 LC 2 x 100G CPAKs 20 x 10G SFP+ MOD200 Support Matrix Comb 1 Comb 2 Comb 3 EP0 2x100G-MPA 20x10G- MPA 1x100G or any Typhoon MPAs EP1 None None 1x100G or any Typhoon MPAs MOD400 Support Matrix Comb 1 Comb 2 Combo 3 Comb 4 EP0 2x100G-MPA 20x10G-MPA 2x100G-MPA 1x100G or any Typhoon MPAs EP1 2x100G-MPA 20x10G-MPA 20x10G-MPA 2x100G-MPA OR 20x10G-MPA Линейные карты Tomahawk модульного типа – Mod400 & Mod200 44
Архитектура линейных карт Tomahawk 8x100G/80x10G Port LC 4x100G/40x10G Port LC MOD400 LC MOD200 LC 45
Оптическое решение на базе ASR9k ASR9k + NCS2k Optical Shelf Low Cost Interconnect ASR9000 NCS2k LC 100GE Coherent Transponder SR10 CFP/ CPAK transceiver SR10 CXP/ CPAK Integrated nV Optical System 46

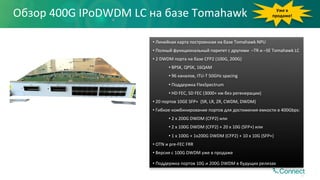

•  Линейная карта построенная на базе Tomahawk NPU •  Полный функциональный паритет с другими –TR и –SE Tomahawk LC •  2 DWDM порта на базе CFP2 (100G, 200G) •  BPSK, QPSK, 16QAM •  96 каналов, ITU-T 50GHz spacing •  Поддержка FlexSpectrum •  HD FEC, SD FEC (3000+ км без регенерации) •  20 портов 10GE SFP+ (SR, LR, ZR, CWDM, DWDM) •  Гибкое комбинирование портов для достижения емкости в 400Gbps: •  2 x 200G DWDM (CFP2) или •  2 x 100G DWDM (CFP2) + 20 x 10G (SFP+) или •  1 x 100G + 1x200G DWDM (CFP2) + 10 x 10G (SFP+) •  OTN и pre-FEC FRR •  Версия с 100G DWDM уже в продаже •  Поддержка портов 10G и 200G DWDM в будущих релизах Уже в продаже! Обзор 400G IPoDWDM LC на базе Tomahawk 47

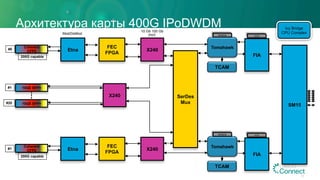

Архитектура карты 400G IPoDWDM SM15 FIA VOQ Tomahawk NPMEM X240Etna Coherent CFP2 200G capable 10GE SFP+ 10GE SFP+ #1 #20 FEC FPGA TCAM SerDes Mux FIA VOQ Tomahawk NPMEM X240Etna Coherent CFP2 200G capable FEC FPGA TCAM X240 Ivy Bridge CPU Complex #0 #1 48 10 Gb 100 Gb PHYMod/DeMod
Функционал MACSEC на картах Tomahawk Стандарты MACSEC Security соответствуют: §  IEEE 802.1EA-2006 §  IEEE 802.1AEbn- 2011 (256-bit key) §  IEEE 802.1AEbw-2013 (extended packet numbering) Поддерживаемые Security Suites: §  AES-GCM-128, 128-bit key (32 bits) §  AES-GCM-256, 256-bit key (32 bits) §  AES-GCM-XPN-128, provides extended packet number counter (64 bits) §  AES-GCM-XPN-256, provides extended packet number counter (64 bits) Уникальные security-атрибуты per Security Association (SA): §  10G port = 32 SA §  40G port = 128 SA §  100G port = 256 SA Поддерживаемые комбинации per Slice (CPAK) §  2x100G, 20x10G, 4x40G, 1x100G + 10x10G, 2x40G + 10x10G, 2x40G + 1x100G Поддержка MACSEC реализована на всех типах карт Tomahawk: §  8x100G, 4x100G, MOD-400, MOD-200 49

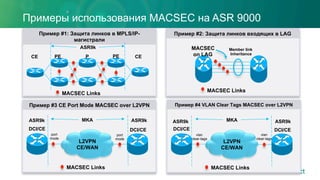

Примеры использования MACSEC на ASR 9000 Пример #2: Защита линков входящих в LAG MACSEC Links MACSEC on LAG Member link Inheritance CE CEPEPE P Пример #1: Защита линков в MPLS/IP- магистрали MACSEC Links ASR9k DCI/CE DCI/CE Пример #3 CE Port Mode MACSEC over L2VPN MKA L2VPN CE/WAN MACSEC Links port mode port mode ASR9k ASR9k DCI/CE DCI/CE Пример #4 VLAN Clear Tags MACSEC over L2VPN MKA L2VPN CE/WAN MACSEC Links vlan clear-tags vlan clear-tags ASR9k ASR9k

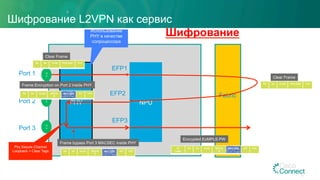

Шифрование L2VPN как сервис PW/EVPN/PBB (any L2) Circuit Шифрование using MACSEC PHY NPU Fabric 10 G 10 G 10 G Port 1 Port 2 Port 3 Clear Frame EFP1 EFP2 EFP3 Phy Secure Channel Loopback + Clear Tags DA SA VLAN PAYLOAD FCS Frame Encryption on Port 2 inside PHY DA SA VLAN SEGTA G PAYLOAD ICV FCS Clear Frame DA SA VLAN PAYLOAD FCS Frame bypass Port 3 MACSEC inside PHY Encrypted EoMPLS PW VC Label DA SA VLAN SEGTA G PAYLOAD ICV FCS DA SA VLAN SEGTA G PAYLOAD ICV FCS 51 Использование PHY в качестве сопроцессора
Jan 2015 XR 5.3.0 8x100GE LAN PHY* 8x100GE OTN* 4x100GE OTN MOD400 400G IPoDWDM 12x100GE April 2015 XR 5.3.1 August 2015 XR 5.3.2 Line Cards & MPAs All Platforms 9910, 9912, 9922 Mar 2016 XR 6.0.1 * Oversubscribed on 9010, 9006 with Single RSP MOD200 20X10GE MPA Dec 2015 XR 6.0.0 2X100GE MPA 1X100GE MPA MPA to be used with MOD400/MOD200 Планы по развитию карт Tomahawk

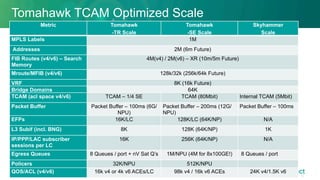

Tomahawk TCAM Optimized Scale Metric Tomahawk -TR Scale Tomahawk -SE Scale Skyhammer Scale MPLS Labels 1M Addresses 2M (6m Future) FIB Routes (v4/v6) – Search Memory 4M(v4) / 2M(v6) – XR (10m/5m Future) Mroute/MFIB (v4/v6) 128k/32k (256k/64k Future) VRF 8K (16k Future) Bridge Domains 64K TCAM (acl space v4/v6) TCAM – 1/4 SE TCAM (80Mbit) Internal TCAM (5Mbit) Packet Buffer Packet Buffer – 100ms (6G/ NPU) Packet Buffer – 200ms (12G/ NPU) Packet Buffer – 100ms EFPs 16K/LC 128K/LC (64K/NP) N/A L3 Subif (incl. BNG) 8K 128K (64K/NP) 1K IP/PPP/LAC subscriber sessions per LC 16K 256K (64K/NP) N/A Egress Queues 8 Queues / port + nV Sat Q’s 1M/NPU (4M for 8x100GE!) 8 Queues / port Policers 32K/NPU 512K/NPU QOS/ACL (v4/v6) 16k v4 or 4k v6 ACEs/LC 98k v4 / 16k v6 ACEs 24K v4/1.5K v6 53
Архитектура фабрик коммутации – варианты использования 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.54

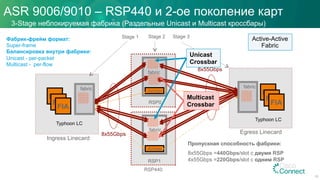

ASR 9006/9010 – RSP440 и 2-ое поколение карт 3-Stage неблокируемая фабрика (Раздельные Unicast и Multicast кроссбары) FIA FIA FIA RSP0 Arbiter fabric RSP1 Arbiter fabric Пропускная способность фабрики: 8x55Gbps =440Gbps/slot с двумя RSP 4x55Gbps =220Gbps/slot с одним RSP fabric FIA FIA FIA fabric Фабрик-фрейм формат: Super-frame Балансировка внутри фабрики: Unicast - per-packet Multicast - per-flow 8x55Gbps Stage 1 Stage 2 Stage 3 Typhoon LC Typhoon LC Ingress Linecard Egress Linecard RSP440 8x55Gbps Active-Active Fabric Unicast Crossbar Multicast Crossbar 55

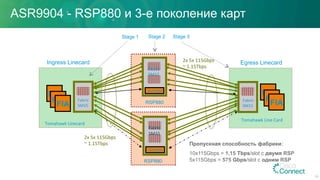

ASR9904 - RSP880 и 3-е поколение карт FIA FIA FIA RSP880 Arbiter RSP880 FIA FIA FIA Stage 1 Stage 2 Stage 3 Tomahawk Line Card Tomahawk Linecard Ingress Linecard Egress Linecard Fabric SM15 Fabric SM15 Fabric SM15 2x 5x 115Gbps ~ 1.15Tbps 2x 5x 115Gbps ~ 1.15Tbps Arbiter Fabric SM15 56 Пропускная способность фабрики: 10x115Gbps = 1,15 Tbps/slot с двумя RSP 5x115Gbps = 575 Gbps/slot с одним RSP

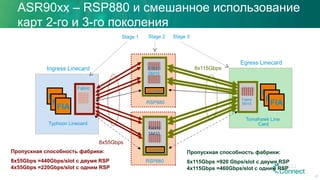

ASR90xx – RSP880 и смешанное использование карт 2-го и 3-го поколения FIA FIA FIA RSP880 Arbiter RSP880 FIA FIA FIA Stage 1 Stage 2 Stage 3 Tomahawk Line CardTyphoon Linecard Ingress Linecard Egress Linecard Пропускная способность фабрики: 8x115Gbps =920 Gbps/slot с двумя RSP 4x115Gbps =460Gbps/slot с одним RSP 8x115Gbps 8x55Gbps Пропускная способность фабрики: 8x55Gbps =440Gbps/slot с двумя RSP 4x55Gbps =220Gbps/slot с одним RSP Fabric Fabric SM15 Fabric SM15 Arbiter Fabric SM15 57

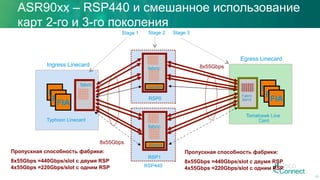

FIA FIA FIA RSP0 RSP1 fabric FIA FIA FIA Arbiter fabric Stage 1 Stage 2 Stage 3 Tomahawk Line CardTyphoon Linecard Ingress Linecard Egress Linecard RSP440 8x55Gbps 8x55Gbps Fabric SM15 Arbiter fabric 58 Пропускная способность фабрики: 8x55Gbps =440Gbps/slot с двумя RSP 4x55Gbps =220Gbps/slot с одним RSP Пропускная способность фабрики: 8x55Gbps =440Gbps/slot с двумя RSP 4x55Gbps =220Gbps/slot с одним RSP ASR90xx – RSP440 и смешанное использование карт 2-го и 3-го поколения
SFC v2 Tomahawk Line Card FIA FIA FIA ASR99xx – обзор Switch Fabric Card (FC2) 6+1 All Active 3-Stage Fabric Planes, масштабирование до 1.6Tbps LCs Tomahawk Line Card FIA FIA FIA 5x 2x115G (120G raw) bi-directional = 1.15Tbps 5x2x115G bi-directional = 1.15Tbps Fabric SM15 Fabric SM15 59 Пропускная способность фабрики: 10x115Gbps = 1,15 Tbps/slot с 5-ю FC 8x115Gbps = 920 Gbps/slot с 4-мя FC

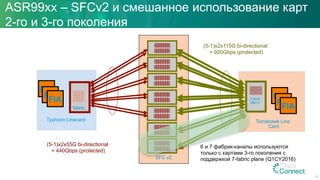

SFC v2 Tomahawk Line Card FIA FIA FIA ASR99xx – SFCv2 и смешанное использование карт 2-го и 3-го поколения Typhoon Linecard FIA FIA FIA fabric (5-1)x2x55G bi-directional = 440Gbps (protected) (5-1)x2x115G bi-directional = 920Gbps (protected) 6 и 7 фабрик-каналы используются только с картами 3-го поколения с поддержкой 7-fabric plane (Q1CY2016) Fabric SM15 60
Варианты работы карты 3-го поколения Tomahawk Отказоустойчивость и полоса пропускания для 8x100G LC и RSP880s/SFCv2 Fabric Redundancy Per Slot Fabric BW Per 8x100G LC Data BW System QoS/ Priority Protection System Dual RSP880s 920G 800G Y ASR9010 ASR9006Single RSP880 460G 400G Y Dual RSP880s 1.15T 800G Y ASR9904 Single RSP880 575G 500G Y 5x SFCv2 1.15T 800G Y ASR9922 ASR9912 4x SFCv2 920G 800G Y 3x SFCv2 690G 600G Y 2x SFCv2 460G 400G Y 61
Обзор CPAK 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.62

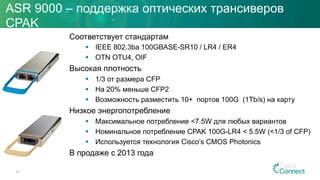

ASR 9000 – поддержка оптических трансиверов CPAK Соответствует стандартам §  IEEE 802.3ba 100GBASE-SR10 / LR4 / ER4 §  OTN OTU4, OIF Высокая плотность §  1/3 от размера CFP §  На 20% меньше CFP2 §  Возможность разместить 10+ портов 100G (1Tb/s) на карту Низкое энергопотребление §  Максимальное потребление <7.5W для любых вариантов §  Номинальное потребление CPAK 100G-LR4 < 5.5W (<1/3 of CFP) §  Используется технология Cisco’s CMOS Photonics В продаже с 2013 года 63

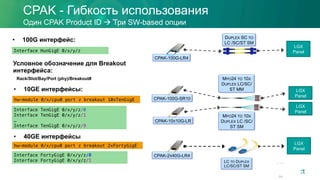

CPAK - Гибкость использования Один CPAK Product ID à Три SW-based опции •  100G интерфейс: •  10GE интерфейсы: •  40GE интерфейсы hw-module 0/x/cpu0 port z breakout 10xTenGigE! hw-module 0/x/cpu0 port z breakout 2xFortyGigE! DUPLEX SC TO LC /SC/ST SM CPAK-100G-LR4 LGX Panel MPO24 TO 10X DUPLEX LC/SC/ ST MM CPAK-100G-SR10 CPAK-10X10G-LR MPO24 TO 10X DUPLEX LC /SC/ ST SM LGX Panel LGX Panel CPAK-2X40G-LR4 LC TO DUPLEX LC/SC/ST SM LGX Panel Interface HunGigE 0/x/y/z! Условное обозначение для Breakout интерфейса: Rack/Slot/Bay/Port (phy)/Breakout# Interface TenGigE 0/x/y/z/0! Interface TenGigE 0/x/y/z/1! …! Interface TenGigE 0/x/y/z/9! Interface FortyGigE 0/x/y/z/0! Interface FortyGigE 0/x/y/z/1! 64
ASR 9000 - Новинки 2016 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.65

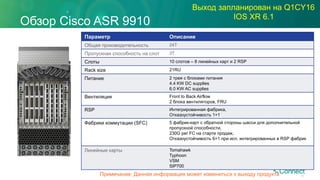

Обзор Cisco ASR 9910 Параметр Описание Общая производительность 24T Пропускная способность на слот 3T Слоты 10 слотов – 8 линейных карт и 2 RSP Rack size 21RU Питание 2 трея с блоками питания 4.4 KW DC supplies 6.0 KW AC supplies Вентиляция Front to Back Airflow 2 блока вентиляторов, FRU RSP Интегрированная фабрика, Отказоустойчивость 1+1 Фабрики коммутации (SFC) 5 фабрик-карт с обратной стороны шасси для дополнительной пропускной способности, 230G per FC на старте продаж, Отказоустойчивость 6+1 при исп. интегрированных в RSP фабрик Линейные карты Tomahawk Typhoon VSM SIP700 Выход запланирован на Q1CY16 IOS XR 6.1 Примечание: Данная информация может измениться к выходу продукта 66

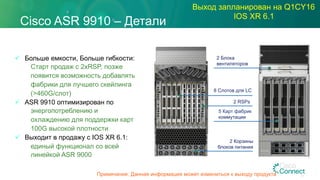

Cisco ASR 9910 – Детали Выход запланирован на Q1CY16 IOS XR 6.1 ü  Больше емкости, Больше гибкости: Старт продаж с 2xRSP, позже появится возможность добавлять фабрики для лучшего скейлинга (>460G/слот) ü  ASR 9910 оптимизирован по энергопотреблению и охлаждению для поддержки карт 100G высокой плотности ü  Выходит в продажу с IOS XR 6.1: единый функционал со всей линейкой ASR 9000 5 Карт фабрик коммутации 2 Блока вентиляторов 2 RSPs 8 Слотов для LC 2 Корзины блоков питания 67Примечание: Данная информация может измениться к выходу продукта

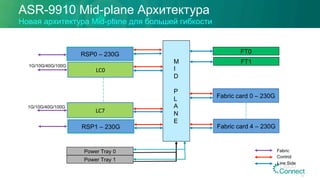

ASR-9910 Mid-plane Архитектура Новая архитектура Mid-plane для большей гибкости M I D P L A N E Fabric card 0 – 230G RSP0 – 230G RSP1 – 230G FT0 FT1 Power Tray 0 LC0 Fabric 1G/10G/40G/100G Power Tray 1 LC7 1G/10G/40G/100G Fabric card 4 – 230G Control Line Side 68
12x100G Tomahawk LC 69

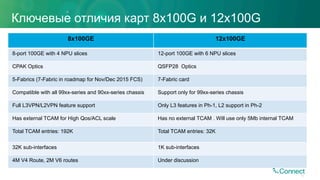

Ключевые отличия карт 8x100G и 12x100G 8x100GE 12x100GE 8-port 100GE with 4 NPU slices 12-port 100GE with 6 NPU slices CPAK Optics QSFP28 Optics 5-Fabrics (7-Fabric in roadmap for Nov/Dec 2015 FCS) 7-Fabric card Compatible with all 99xx-series and 90xx-series chassis Support only for 99xx-series chassis Full L3VPN/L2VPN feature support Only L3 features in Ph-1, L2 support in Ph-2 Has external TCAM for High Qos/ACL scale Has no external TCAM . Will use only 5Mb internal TCAM Total TCAM entries: 192K Total TCAM entries: 32K 32K sub-interfaces 1K sub-interfaces 4M V4 Route, 2M V6 routes Under discussion 70
Заключение 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.71

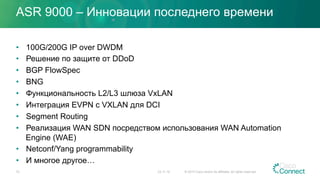

ASR 9000 – Инновации последнего времени •  100G/200G IP over DWDM •  Решение по защите от DDoD •  BGP FlowSpec •  BNG •  Функциональность L2/L3 шлюза VxLAN •  Интеграция EVPN с VXLAN для DCI •  Segment Routing •  Реализация WAN SDN посредством использования WAN Automation Engine (WAE) •  Netconf/Yang programmability •  И многое другое… 23.11.15 © 2015 Cisco and/or its affiliates. All rights reserved.72
CiscoRu Cisco CiscoRussia Ждем ваших сообщений с хештегом #CiscoConnectRu CiscoRu Алексей Бабайцев ababayts@cisco.com © 2015 Cisco and/or its affiliates. All rights reserved.
Развитие платформы ASR 9000
