تناقش الوثيقة تصميم وتركيب مراوح ضغط السلم، موضحة كيفية تحديد مكان وجودها وحسابات تدفق الهواء اللازمة لضمان عدم دخول الدخان إلى منطقة السلم. يتضمن الشرح تفاصيل حول حسابات تدفق الهواء المطلوب في حالتي الأبواب المغلقة والمفتوحة، بالإضافة إلى المعاملات اللازمة لحساب الضغط المطلوب للمروحة. كما تم تضمين جداول لتحديد فرق الضغط وضغط التصميم بناءً على ارتفاع المباني.

1. ‫بسم‬‫اهلل‬‫الرحمن‬‫الرحيم‬
‫شرح‬‫وحسابات‬‫مراوح‬‫ضغط‬‫الساللم‬
‫اين‬‫توضع‬‫مروحة‬‫ضغط‬‫الساللم‬
‫توضع‬‫على‬‫بير‬‫ساللم‬‫الهروب‬
‫ماهى‬‫ساللم‬‫الهروب‬
‫هى‬‫ساللم‬‫يحددها‬‫المعمارى‬‫حسب‬‫كود‬‫الحريق‬‫بحيث‬‫يكون‬‫سهل‬‫الوصول‬‫اليها‬
‫كيف‬‫اعرف‬‫ساللم‬‫الهروب‬‫من‬‫المعمارى‬
‫تكون‬‫مغطاة‬‫بالسطح‬‫ام‬‫الساللم‬‫العاديه‬‫تكون‬‫مكشوفه‬
‫ماهى‬‫وظيفة‬‫مروحة‬‫ضغط‬‫الساللم‬
‫وظيفتها‬‫ضغط‬‫هواء‬‫من‬‫الخارج‬‫لداخل‬‫الساللم‬‫حتى‬‫يمنع‬‫الدخان‬‫الخارج‬‫من‬‫ابواب‬‫الهروب‬‫من‬‫الدخول‬‫لمنطقة‬‫ساللم‬
‫الهروب‬‫فيستتطيع‬‫االانسان‬‫الهروب‬‫على‬‫الساللم‬‫دون‬‫مطاردة‬‫الدخان‬‫له‬‫وحتى‬‫اليسبب‬‫االختناق‬
‫ماهى‬‫حسابات‬‫مراوح‬‫ضغط‬‫الساللم‬
‫الحسابات‬
‫اوال‬‫نريد‬‫معرفة‬‫بعض‬‫المعلومات‬‫عن‬‫المبنى‬
‫ارتفاع‬‫المبنى‬
‫عدد‬‫االادوار‬
‫نوع‬‫ابواب‬‫التى‬‫تطل‬‫على‬‫سلم‬‫الهروب‬‫وهى‬3‫انواع‬‫سيتم‬‫شرحها‬
‫االن‬‫المطلوب‬‫تحديد‬‫تدفق‬‫المروحة‬‫والضغط‬‫التى‬‫ستعمل‬‫عنده‬
‫االن‬‫لدينا‬‫حالتان‬‫لالابواب‬‫الهروب‬
‫الحالة‬‫االولى‬‫عندما‬‫تكون‬‫جميع‬‫االابواب‬‫مغلقة‬‫وعندها‬‫يتم‬‫حساب‬Q1
‫الحالة‬‫الثانيه‬‫عندما‬‫تكون‬‫جميع‬‫االابواب‬‫مفتوحة‬‫عندها‬‫يتم‬‫حساب‬Q2
Q= Q1+Q2
‫حيث‬Q‫هو‬‫تدفق‬‫المروحة‬‫المطلوب‬‫حسابه‬m3
‫تمام‬

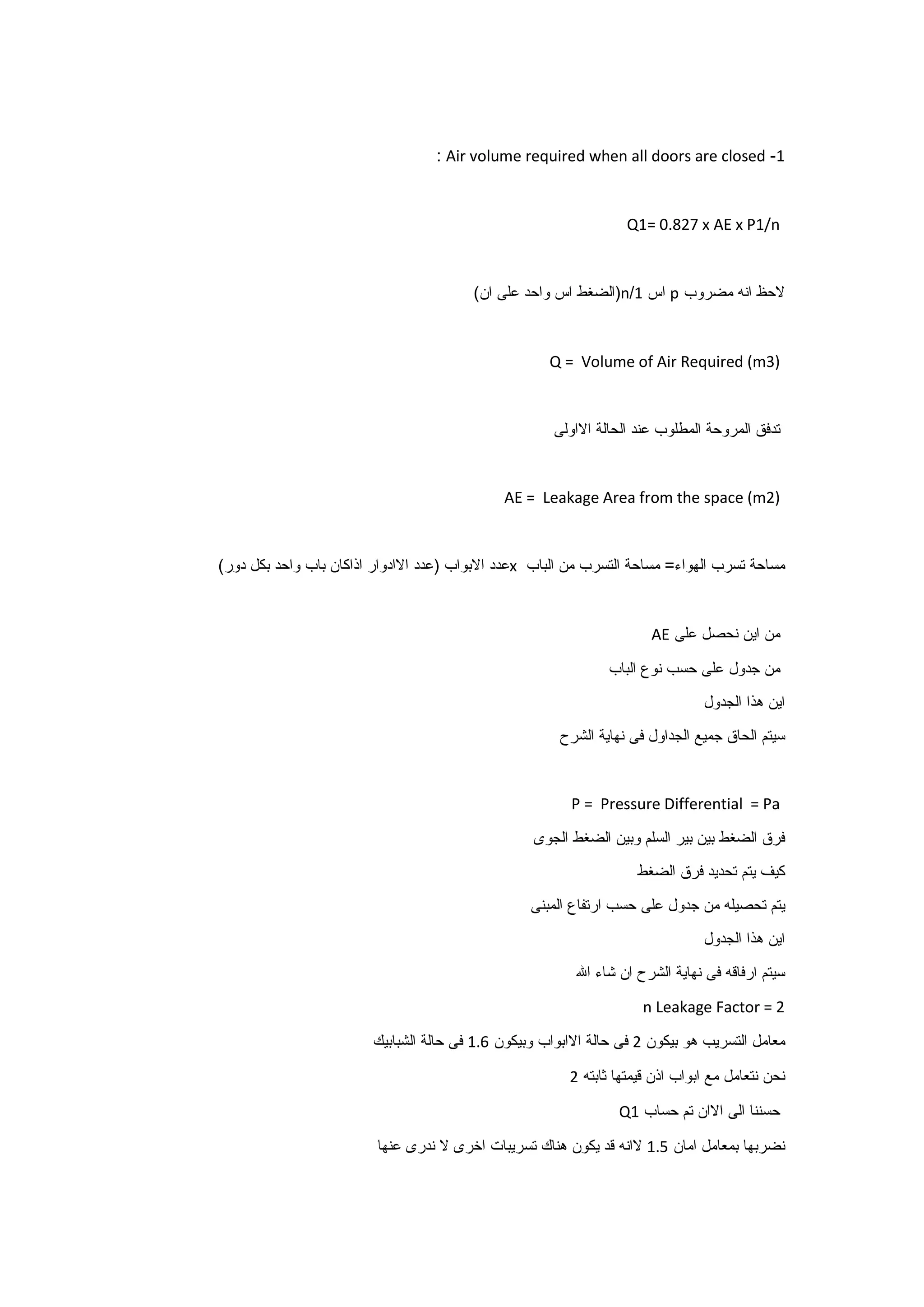

‫الحالة‬‫االولى‬‫عندما‬‫تكون‬‫جميع‬‫االابواب‬‫مغلقة‬

2. 1-Air volume required when all doors are closed:
Q1= 0.827 x AE x P1/n
‫الحظ‬‫انه‬‫مضروب‬p‫اس‬1/n(‫الضغط‬‫اس‬‫واحد‬‫على‬‫ان‬)
Q = Volume of Air Required (m3)
‫تدفق‬‫المروحة‬‫المطلوب‬‫عند‬‫الحالة‬‫االاولى‬
AE = Leakage Area from the space (m2)
‫مساحة‬‫تسرب‬‫الهواء‬=‫مساحة‬‫التسرب‬‫من‬‫الباب‬x‫عدد‬‫االبواب‬(‫عدد‬‫االادوار‬‫اذاكان‬‫باب‬‫واحد‬‫بكل‬‫دور‬)
‫من‬‫اين‬‫نحصل‬‫على‬AE
‫من‬‫جدول‬‫على‬‫حسب‬‫نوع‬‫الباب‬
‫اين‬‫هذا‬‫الجدول‬
‫سيتم‬‫الحاق‬‫جميع‬‫الجداول‬‫فى‬‫نهاية‬‫الشرح‬
P = Pressure Differential = Pa
‫فرق‬‫الضغط‬‫بين‬‫بير‬‫السلم‬‫وبين‬‫الضغط‬‫الجوى‬
‫كيف‬‫يتم‬‫تحديد‬‫فرق‬‫الضغط‬
‫يتم‬‫تحصيله‬‫من‬‫جدول‬‫على‬‫حسب‬‫ارتفاع‬‫المبنى‬
‫اين‬‫هذا‬‫الجدول‬
‫سيتم‬‫ارفاقه‬‫فى‬‫نهاية‬‫الشرح‬‫ان‬‫شاء‬‫اهلل‬
n Leakage Factor = 2
‫معامل‬‫التسريب‬‫هو‬‫بيكون‬2‫فى‬‫حالة‬‫االابواب‬‫وبيكون‬1.1‫فى‬‫حالة‬‫الشبابيك‬
‫نحن‬‫نتعامل‬‫مع‬‫ابواب‬‫اذن‬‫قيمتها‬‫ثابته‬2
‫حسننا‬‫الى‬‫االان‬‫تم‬‫حساب‬Q1
‫نضربها‬‫بمعامل‬‫امان‬1.1‫الانه‬‫قد‬‫يكون‬‫هناك‬‫تسريبات‬‫اخرى‬‫ال‬‫ندرى‬‫عنها‬

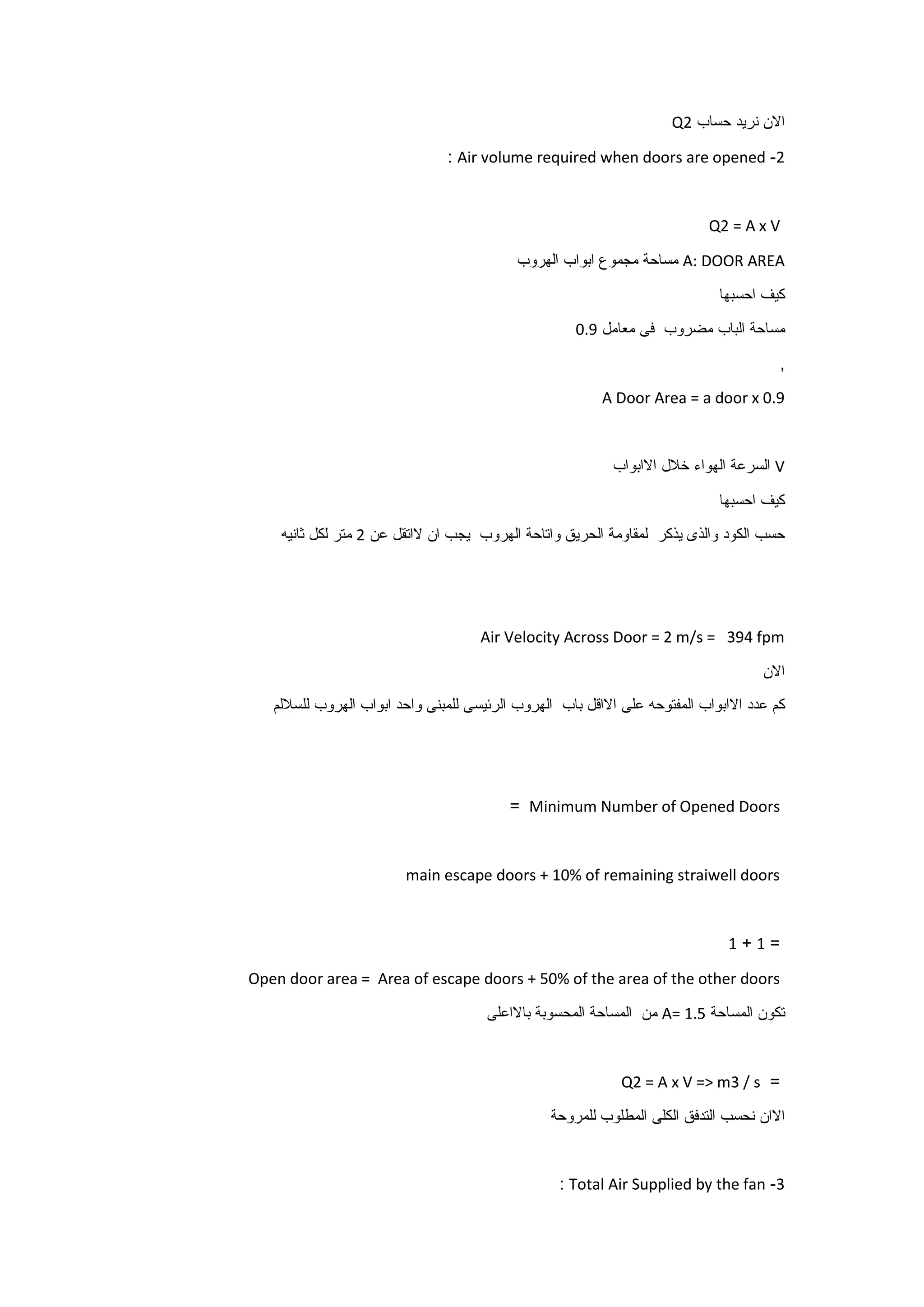

3. ‫االن‬‫نريد‬‫حساب‬Q2
2-Air volume required when doors are opened:
Q2 = A x V
A: DOOR AREA‫مساحة‬‫مجموع‬‫ابواب‬‫الهروب‬
‫كيف‬‫احسبها‬
‫مساحة‬‫الباب‬‫مضروب‬‫فى‬‫معامل‬9.0
,
A Door Area = a door x 0.9
V‫السرعة‬‫الهواء‬‫خالل‬‫االابواب‬
‫كيف‬‫احسبها‬
‫حسب‬‫الكود‬‫والذى‬‫يذكر‬‫لمقاومة‬‫الحريق‬‫واتاحة‬‫الهروب‬‫يجب‬‫ان‬‫الاتقل‬‫عن‬2‫متر‬‫لكل‬‫ثانيه‬
Air Velocity Across Door = 2 m/s = 394 fpm
‫االن‬
‫كم‬‫عدد‬‫االابواب‬‫المفتوحه‬‫على‬‫االاقل‬‫باب‬‫الهروب‬‫الرئيسى‬‫للمبنى‬‫واحد‬‫ابواب‬‫الهروب‬‫للساللم‬
Minimum Number of Opened Doors=
main escape doors + 10% of remaining straiwell doors
=1+1
Open door area = Area of escape doors + 50% of the area of the other doors
‫تكون‬‫المساحة‬A= 1.5‫من‬‫المساحة‬‫المحسوبة‬‫باالاعلى‬
=Q2 = A x V => m3 / s
‫االان‬‫نحسب‬‫التدفق‬‫الكلى‬‫المطلوب‬‫للمروحة‬
3-Total Air Supplied by the fan:

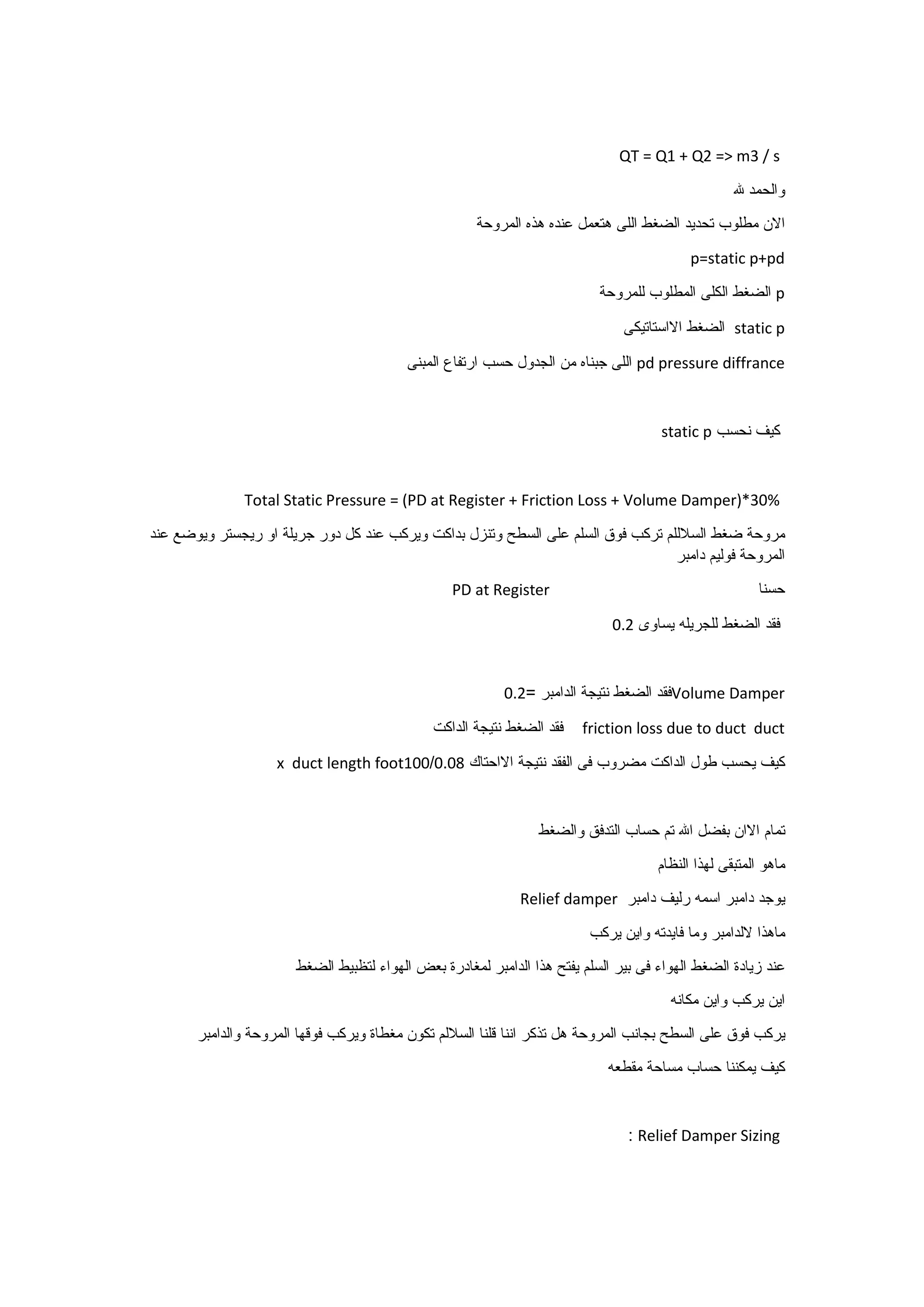

4. QT = Q1 + Q2 => m3 / s
‫والحمد‬‫هلل‬
‫االن‬‫مطلوب‬‫تحديد‬‫الضغط‬‫اللى‬‫هتعمل‬‫عنده‬‫هذه‬‫المروحة‬
p=static p+pd
p‫الضغط‬‫الكلى‬‫المطلوب‬‫للمروحة‬
static p‫الضغط‬‫االاستاتيكى‬
pd pressure diffrance‫اللى‬‫جبناه‬‫من‬‫الجدول‬‫حسب‬‫ارتفاع‬‫المبنى‬
‫كيف‬‫نحسب‬static p
Total Static Pressure = (PD at Register + Friction Loss + Volume Damper)*30%
‫مروحة‬‫ضغط‬‫السالللم‬‫تركب‬‫فوق‬‫السلم‬‫على‬‫السطح‬‫وتنزل‬‫بداكت‬‫ويركب‬‫عند‬‫كل‬‫دور‬‫جريلة‬‫او‬‫ريجستر‬‫ويوضع‬‫عند‬
‫المروحة‬‫فوليم‬‫دامبر‬
‫حسنا‬PD at Register
‫فقد‬‫الضغط‬‫للجريله‬‫يساوى‬9.2
Volume Damper‫فقد‬‫الضغط‬‫نتيجة‬‫الدامبر‬=9.2
friction loss due to duct duct‫فقد‬‫الضغط‬‫نتيجة‬‫الداكت‬
‫كيف‬‫يحسب‬‫طول‬‫الداكت‬‫مضروب‬‫فى‬‫الفقد‬‫نتيجة‬‫االاحتاك‬9.90/199x duct length foot
‫تمام‬‫االان‬‫بفضل‬‫اهلل‬‫تم‬‫حساب‬‫التدفق‬‫والضغط‬
‫ماهو‬‫المتبقى‬‫لهذا‬‫النظام‬
‫يوجد‬‫دامبر‬‫اسمه‬‫رليف‬‫دامبر‬Relief damper
‫ماهذا‬‫اللدامبر‬‫وما‬‫فايدته‬‫واين‬‫يركب‬
‫عند‬‫زيادة‬‫الضغط‬‫الهواء‬‫فى‬‫بير‬‫السلم‬‫يفتح‬‫هذا‬‫الدامبر‬‫لمغادرة‬‫بعض‬‫الهواء‬‫لتظبيط‬‫الضغط‬
‫اين‬‫يركب‬‫واين‬‫مكانه‬
‫يركب‬‫فوق‬‫على‬‫السطح‬‫بجانب‬‫المروحة‬‫هل‬‫تذكر‬‫اننا‬‫قلنا‬‫الساللم‬‫تكون‬‫مغطاة‬‫ويركب‬‫فوقها‬‫المروحة‬‫والدامبر‬
‫كيف‬‫يمكننا‬‫حساب‬‫مساحة‬‫مقطعه‬
Relief Damper Sizing:

5. Air to be releived = Q2 = m3/sec
‫ال‬‫تتلخبط‬‫سوف‬‫ناخد‬‫قيم‬
Q2
‫ونعوض‬‫فى‬‫معادلة‬
Q= 0.827 x AE x P1/n
‫لنحصل‬‫على‬A
Area of Pressure Relief A = Q2/0.827 x P1/n
A= m2
‫االن‬‫تم‬‫حساب‬‫كلى‬‫شىىء‬‫مطلوب‬‫والحمد‬‫هلل‬
‫ناتى‬‫للجداول‬
Building Height Fire Pressure Wind Stack Effect design pres.
(m) (Pa) (Pa) (Pa)
90.1021
10.1021
210.119.121
190.11319
1990.110.119
1190.120.119
‫من‬‫هذا‬‫الحدول‬‫نحدد‬pd design pressure diffrance
‫على‬‫حسب‬‫ارتفا‬‫ع‬‫المبنى‬
‫يعنى‬‫يهمنا‬‫اول‬‫صف‬‫ارتفاع‬‫ا‬‫لمبنى‬‫واخر‬‫صف‬pd
‫الجدول‬‫التانى‬
‫جدول‬‫االابواب‬‫وانواعها‬‫والتى‬‫نحدد‬‫منها‬‫مساحة‬‫التسريب‬‫على‬‫حسب‬‫نوع‬‫الباب‬

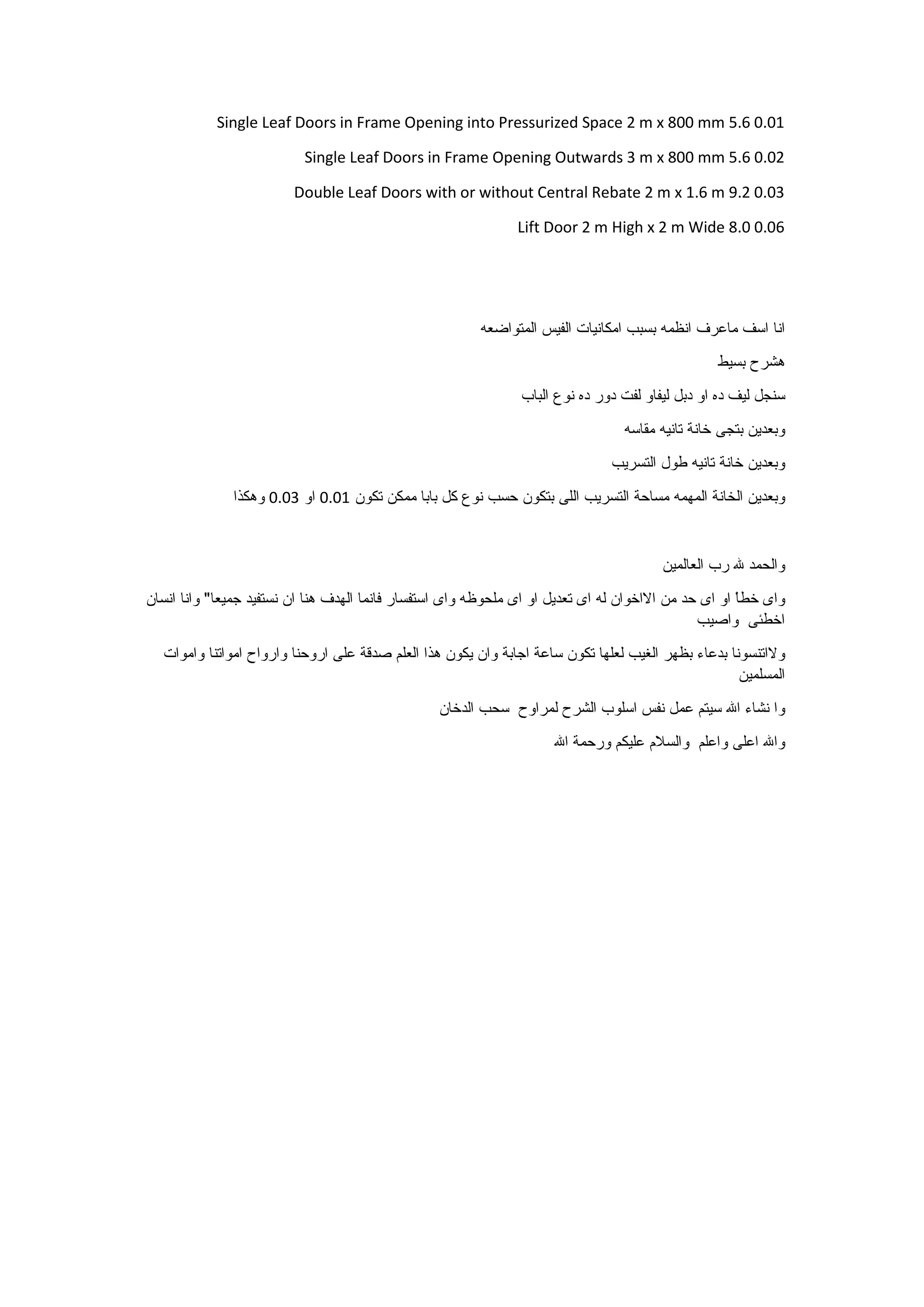

Size Crack Length (m) Leakage Area (m2)

6. Single Leaf Doors in Frame Opening into Pressurized Space 2 m x 800 mm 5.6 0.01
Single Leaf Doors in Frame Opening Outwards 3 m x 800 mm 5.6 0.02
Double Leaf Doors with or without Central Rebate 2 m x 1.6 m 9.2 0.03
Lift Door 2 m High x 2 m Wide 8.0 0.06
‫انا‬‫اسف‬‫ماعرف‬‫انظمه‬‫بسبب‬‫امكانيات‬‫الفيس‬‫المتواضعه‬
‫هشرح‬‫بسيط‬
‫سنجل‬‫ليف‬‫ده‬‫او‬‫دبل‬‫ليفاو‬‫لفت‬‫دور‬‫ده‬‫نوع‬‫الباب‬
‫وبعدين‬‫بتجى‬‫خانة‬‫تانيه‬‫مقاسه‬
‫وبعدين‬‫خانة‬‫تانيه‬‫طول‬‫التسريب‬
‫وبعدين‬‫الخانة‬‫المهمه‬‫مساحة‬‫التسريب‬‫اللى‬‫بتكون‬‫حسب‬‫نوع‬‫كل‬‫بابا‬‫ممكن‬‫تكون‬9.91‫او‬9.93‫وهكذا‬
‫والحمد‬‫هلل‬‫رب‬‫العالمين‬
‫واى‬ْ‫ا‬‫خط‬‫او‬‫اى‬‫حد‬‫من‬‫االاخوان‬‫له‬‫اى‬‫تعديل‬‫او‬‫اى‬‫ملحوظه‬‫واى‬‫استفسار‬‫فانما‬‫الهدف‬‫هنا‬‫ان‬‫نستفيد‬‫جميعا‬"‫وانا‬‫انسان‬
‫اخطئى‬‫واصيب‬
‫والاتنسونا‬‫بدعاء‬‫بظهر‬‫الغيب‬‫لعلها‬‫تكون‬‫ساعة‬‫اجابة‬‫وان‬‫يكون‬‫هذا‬‫العلم‬‫صدقة‬‫على‬‫اروحنا‬‫وارواح‬‫امواتنا‬‫واموات‬
‫المسلمين‬
‫وا‬‫نشاء‬‫اهلل‬‫سيتم‬‫عمل‬‫نفس‬‫اسلوب‬‫الشرح‬‫لمراوح‬‫سحب‬‫الدخان‬
‫واهلل‬‫اعلى‬‫واعلم‬‫والسالم‬‫عليكم‬‫ورحمة‬‫اهلل‬
