يتناول الوثيقة مواضيع متعلقة بتصميم أنظمة التكييف، مثل أساسيات التصميم والتكييف، معادلات حساب الأحمال الحرارية، والتفاصيل المعمارية للتكييف. كما يشير النص إلى أنواع التكييف المختلفة وتطبيقاتها، وضرورة فهم الرسومات المعمارية والديكور في التصميم. يتضمن الوثيقة أيضًا معلومات مثل كودات مرجعية وبرامج لحساب الأحمال الحرارية.

1. ‫وهى‬ ‫القادمه‬ ‫المشاركات‬ ‫فى‬ ‫عليها‬ ‫هتكلم‬ ‫اللى‬ ‫المواضيع‬:
-1‫التصميم‬ ‫اسس‬
-2‫التكييف‬ ‫اجهزة‬ ‫عن‬ ‫عامه‬ ‫فكره‬
-3‫قراته‬ ‫وكيفية‬ ‫المعمارى‬ ‫الرسم‬
-4‫المصمم‬ ‫يحتاجها‬ ‫التى‬ ‫االوتوكاد‬ ‫اوامر‬ ‫بعض‬
-5)‫الحراريه(يدوى‬ ‫االحمال‬ ‫حساب‬
-6)‫اكسل‬ ‫الحراريه(شيت‬ ‫االحمال‬ ‫حساب‬
-7‫الحراريه‬ ‫االحمال‬ ‫حساب‬block load
-8‫الحراريه‬ ‫االحمال‬ ‫حساب‬hap
-9‫الكتالوجات‬ ‫بعض‬ ‫و‬ ‫وانواعه‬ ‫المناسب‬ ‫التكييف‬ ‫اختيار‬
-10‫الدكتات‬ ‫حسابات‬
defusers&grills-11
-12‫الباكدج‬ ‫تكييف‬
-13‫تصميم‬CHILLERS
‫الرحيم‬ ‫الرحمن‬ ‫هللا‬ ‫بسم‬
‫التكييف‬ ‫تصميم‬ ‫اسس‬:
‫البدايه‬ ‫فى‬‫و‬ ‫صيانه‬ ‫و‬ ‫انتاج‬ ‫و‬ ‫تصميم‬ ‫بين‬ ‫الفرق‬ ‫ايه‬ ‫يعرف‬ ‫الواحد‬ ‫والزم‬ ‫تصميم‬ ‫ايه‬ ‫يعنى‬ ‫نعرف‬ ‫الزم‬
‫تركيبات‬
‫نظام‬ ‫تعملى‬ ‫عايزك‬ ‫انا‬ ‫بيقولى‬ ‫بيجيلى‬ ‫يكيفها‬ ‫عايز‬ ‫و‬ ‫فيال‬ ‫عنده‬ ‫ده‬ ‫الزبون‬ ‫زبون‬ ‫عندى‬ ‫انا‬ ‫االخر‬ ‫من‬
‫حجات‬ ‫شوية‬ ‫فى‬ ‫افكر‬ ‫الزم‬ ‫طبعا‬ ‫دى‬ ‫للفيال‬ ‫تكييف‬:
1-‫مستعد‬ ‫ده‬ ‫الراجل‬ :‫التكلفه‬‫بحسب‬ ‫التكلفه‬ ‫خالل‬ ‫ومن‬ ‫قده‬ ‫على‬ ‫صغيره‬ ‫العمليه‬ ‫وال‬ ‫يكلف‬ ‫و‬ ‫يدفع‬:
2-‫ان‬ ‫نعرف‬ ‫والزم‬ ‫كتالوجاتها‬ ‫نشوف‬ ‫و‬ ‫التكييف‬ ‫انواع‬ ‫عن‬ ‫هنتكلم‬ ‫وطبعا‬ :‫المستخدم‬ ‫التكييف‬ ‫جهاز‬ ‫نوع‬
‫هما‬ ‫و‬ ‫دوائر‬ ‫اربع‬ ‫به‬ ‫يوجد‬ ‫التكييف‬ ‫جهاز‬:
A-)‫الماء‬ ‫او‬ ‫(الفريون‬ ‫التكييف‬ ‫وسيط‬ ‫دائرة‬
‫الف‬ ‫انواع‬ ‫نعرف‬ ‫الزم‬ ‫يبقى‬‫الفريون‬ ‫انواع‬ ‫عن‬ ‫جدا‬ ‫مهم‬ ‫بحث‬ ‫المرفقات‬ ‫فى‬ ‫و‬ ‫المستخدمه‬ ‫ريون‬
B-‫دائرة‬‫المبخر‬
‫التبريد‬ ‫وسيط‬ ‫فيه‬ ‫بيمر‬ ‫ملف‬ ‫عن‬ ‫عباره‬ ‫وهو‬‫عليه‬ ‫ومسلط‬‫دى‬ ‫والدايره‬ ‫مركزيه‬ ‫طارده‬ ‫مروحه‬‫موجودة‬
‫تكيفها‬ ‫المراد‬ ‫الغرفه‬ ‫داخل‬
‫الغرفه‬ ‫فى‬ ‫اللى‬ ‫السخن‬ ‫الهوا‬ ‫بتشفط‬ ‫المروحه‬‫هواء‬ ‫وبتدفع‬‫بارد‬

2. C-‫دائرة‬‫المكثف‬ ‫تبريد‬
‫جاى‬ ‫اللى‬ ‫التبريد‬ ‫وسيط‬ ‫بتبرد‬ ‫عاديه‬ ‫بتكون‬ ‫المروحه‬ ‫و‬ ‫الغرفه‬ ‫خارج‬ ‫بتكون‬ ‫بس‬ ‫السابقه‬ ‫الدايره‬ ‫مثل‬
‫ساخن‬
D-‫دائرة‬‫الصرف‬
‫فالزم‬ ‫حوض‬ ‫فى‬ ‫بتتجمع‬ ‫الماء‬ ‫قطرات‬ ‫ماء‬ ‫قطرات‬ ‫بينتج‬ ‫المبخر‬ ‫ملف‬ ‫مه‬ ‫الساخن‬ ‫الهواء‬ ‫تصادم‬ ‫نتيجة‬
‫خرط‬ ‫ده‬ ‫الحوض‬ ‫مع‬ ‫فنوصل‬ ‫صرف‬ ‫ليه‬ ‫يكون‬ ‫ده‬ ‫الماء‬‫للصرف‬ ‫وم‬
‫التكييف‬ ‫دائرة‬ ‫يوضح‬ ‫رسم‬ ‫المرفقات‬ ‫فى‬ ‫و‬
3-‫الديكور‬
‫تدخل‬ ‫الى‬ ‫الناس‬ ‫فالزم‬ ‫جدا‬ ‫مهم‬ ‫شىء‬ ‫الديكور‬ ‫الن‬ ‫بتاعتنا‬ ‫الوحدات‬ ‫وضع‬ ‫من‬ ‫بالنا‬ ‫نخلى‬ ‫الزم‬ ‫طبعا‬
‫الديكور‬ ‫شكل‬ ‫بتبوظ‬ ‫النها‬ ‫الخارجيه‬ ‫الوحده‬ ‫ماتشوفش‬ ‫الفيال‬
‫ع‬ ‫هتعلى‬ ‫التكلفه‬ ‫يبقى‬ ‫لسطح‬ ‫فوق‬ ‫هنحطها‬ ‫فيين؟لو‬ ‫هنحطها‬ ‫طيب‬‫التبريد‬ ‫وسيط‬ ‫مواسير‬ ‫هنطول‬ ‫شان‬
‫التصميم‬ ‫فى‬ ‫االول‬ ‫العامل‬ ‫للتكلفه‬ ‫بيرجع‬ ‫واالخر‬ ‫االول‬ ‫فى‬ ‫طبعا‬ ‫فده‬
4-‫الصيانه‬
‫بعيد‬ ‫مكانها‬ ‫وال‬ ‫صيانته‬ ‫عشان‬ ‫ليه‬ ‫الوصول‬ ‫سهلة‬ ‫هى‬ ‫هل‬ ‫بتعتنا‬ ‫الوحدات‬ ‫وضع‬ ‫مكان‬ ‫على‬ ‫بيتوقف‬ ‫وده‬
‫الصيانه‬ ‫عاملين‬ ‫ايدى‬ ‫عن‬
‫الخارجيه‬ ‫الوحد‬ ‫بنالقى‬ ‫شباك‬ ‫عندى‬ ‫لو‬ ‫يعنى‬‫احط‬ ‫ماجيش‬ ‫الشباك‬ ‫يمين‬ ‫على‬ ‫او‬ ‫الشباك‬ ‫تحت‬ ‫بتبقى‬
‫عليها‬ ‫يبص‬ ‫يجى‬ ‫معوض‬ ‫سيد‬ ‫عايز‬ ‫يبقى‬ ‫الشباك‬ ‫شمال‬ ‫على‬ ‫الوحده‬
‫الرحيم‬ ‫الرحمن‬ ‫هللا‬ ‫بسم‬
‫التكييف‬ ‫انواع‬ ‫عن‬ ‫فكره‬ ‫ناخد‬ ‫هنبتدى‬
‫التكييف‬ ‫اجهزة‬ ‫من‬ ‫نوعان‬ ‫هناك‬:
DX
‫لكلمة‬ ‫اختصار‬ ‫وهو‬Direct Expansion‫المباشر‬ ‫التمدد‬ ‫اى‬
‫ينقسم‬ ‫وهو‬‫الى‬:
‫الشباك‬ ‫تكييف‬ ‫هو‬ ‫و‬ ‫االول‬ ‫القسم‬
‫المنفصله‬ ‫الوحدات‬ ‫تكييف‬ ‫هو‬ ‫و‬ ‫الثانى‬ ‫القسم‬split
split‫انواع‬ ‫عدة‬ ‫الى‬ ‫ينقسم‬:
1.decorative‫حائطى‬-‫سقفى‬-‫ارضى‬)
2.Cassette

3. 3.floor stand or free stand
4.‫كونسيلد‬ ‫تكيف‬(split ducted)‫او‬(ccd)‫او‬(mini central)
5.vrv
‫تكييف‬ ‫هو‬ ‫و‬ ‫الثالث‬ ‫القسم‬package
‫تكييف‬ ‫هو‬ ‫و‬ ‫الثانى‬ ‫النوع‬Chiller
‫المعمارى‬ ‫الرسم‬
‫ال‬ ‫معمارى‬ ‫رسم‬ ‫يرسم‬ ‫هو‬ ‫الى‬ ‫مش‬ ‫المعارى‬ ‫الرسم‬ ‫فى‬ ‫يفهم‬ ‫الزم‬ ‫المجال‬ ‫فى‬ ‫شغال‬ ‫مهندس‬ ‫اى‬ ‫الزم‬
‫كويس‬ ‫المعمارى‬ ‫الرسم‬ ‫يقرا‬ ‫يعرف‬ ‫انه‬ ‫قصدى‬
‫فى‬ ‫لو‬ ‫و‬ ‫والمطبخ‬ ‫الحمام‬ ‫و‬ ‫فين‬ ‫النوم‬ ‫غرفة‬ ‫مكان‬ ‫يعرف‬ ‫فيال‬ ‫عندى‬ ‫لو‬ ‫يعنى‬‫فين‬ ‫مكانه‬ ‫يعرف‬ ‫مجلس‬
‫جدا‬ ‫كويس‬ ‫راسه‬ ‫فى‬ ‫يحفرها‬ ‫و‬ ‫فيه‬ ‫التفاصيل‬ ‫ادق‬ ‫يدرس‬ ‫والزم‬
‫الزجاج‬ ‫ونوع‬ ‫والشبابيك‬ ‫االبواب‬ ‫الساقط‬ ‫السقف‬ ‫ونوع‬ ‫فيين‬ ‫مكانه‬ ‫الساقط‬ ‫السقف‬ ‫يعرف‬ ‫الزم‬
‫فى‬ ‫موجوده‬ ‫دى‬ ‫التفاصيل‬ ‫كل‬ ‫وهكذا....وطبعا‬ ‫بمواسير‬ ‫منها‬ ‫هنزل‬ ‫اللى‬ ‫المساقط‬ ‫اماكن‬ ‫و‬ ‫المستخدم‬
‫ولو‬ ‫الرسم‬‫عليها‬ ‫المعمارى‬ ‫يسئل‬ ‫الزم‬ ‫موجوده‬ ‫مش‬
‫ردودكم‬ ‫منتظر‬ ‫وانا‬ ‫كويس‬ ‫وتدرسوها‬ ‫تنزلوها‬ ‫ريت‬ ‫يا‬ ‫المعماريه‬ ‫الرسومات‬ ‫من‬ ‫بعض‬ ‫المرفقات‬ ‫فى‬
‫واستفسارتكم‬.
‫الحراريه‬ ‫االحمال‬ ‫حساب‬
‫التكييف‬ ‫تصميم‬ ‫فى‬ ‫الموجوده‬ ‫المواضيع‬ ‫اخطر‬ ‫من‬ ‫جماعه‬ ‫يا‬ ‫ده‬ ‫الموضوع‬.....
‫بعضهم‬ ‫و‬ ‫المهندسيين‬ ‫بين‬ ‫الخالفات‬ ‫من‬ ‫الكثير‬ ‫عليه‬ ‫يوجد‬ ‫و‬
‫مقدر‬ ‫قد‬ ‫على‬ ‫الموضوع‬ ‫ابسط‬ ‫هحاول‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫و‬...
‫دى‬ ‫الحجات‬ ‫نحمل‬ ‫الزم‬ ‫مابتدى‬ ‫قبل‬ ‫ولكن‬:
1-‫كود‬ASHREA
http://www.4shared.com/file/uTkACJmX...ntals_2009.htm
2-‫كتاب‬Carrier Hand book
http://www.4shared.com/document/IyPk...air_condit.htm
3-‫كتاب‬Rule of thumb
http://www.mediafire.com/?gnm84p5z5o21rgn

4. 4-‫برنامج‬Block Load
http://www.4shared.com/file/-aPbaw9E/blk305.htm
5-‫برنامج‬HAP
http://www.4shared.com/file/kFvQ-fRC/HAP420.htm
‫طرق‬ ‫ثالث‬ ‫لدينا‬ ‫يوجد‬ ‫الحراريه‬ ‫االحمال‬ ‫لحساب‬:
-1‫تقديريه‬ ‫بطريقه‬ ‫االحمال‬ ‫حساب‬
-2‫يدوى‬ ‫االحمال‬ ‫حساب‬
-3‫البرامج‬ ‫طريق‬ ‫عن‬ ‫االحمال‬ ‫حساب‬
‫هنعمل‬ ‫اننا‬ ‫نعرف‬ ‫الزم‬ ‫اوال‬load estimation‫مش‬load calculation
‫انا‬ ‫اللى‬ ‫الرقم‬ ‫ان‬ ‫بمعنى‬‫جدا‬ ‫الصعب‬ ‫من‬ ‫و‬ ‫صح‬ ‫االتنين‬ ‫و‬ ‫تانى‬ ‫رقم‬ ‫يطلع‬ ‫تانى‬ ‫واحد‬ ‫ممكن‬ ‫ده‬ ‫هطلعوه‬
‫هللا‬ ‫شاء‬ ‫ان‬ ‫بعدين‬ ‫ده‬ ‫الكالم‬ ‫هنفهم‬ ‫و‬ ‫واحد‬ ‫رقم‬ ‫يطلعوا‬ ‫اتنين‬ ‫ان‬
‫الوحدات‬
BTU........‫البريطانيه‬ ‫الحراريه‬ ‫الطاقه‬ ‫قياس‬ ‫وحدة‬
‫درجة‬ ‫الماء‬ ‫من‬ ‫رطل‬ ‫واحد‬ ‫حرارة‬ ‫درجة‬ ‫لرفع‬ ‫الالزمه‬ ‫الحراره‬ ‫كمية‬ ‫وهى‬1‫ف‬
‫فى‬‫تحوطه‬ ‫الزم‬ ‫برنامج‬ ‫المرفقات‬ ‫فى‬ ‫متقلقش‬ ‫لفهرنهيت....الخ‬ ‫سليزيوس‬ ‫من‬ ‫تحول‬ ‫عارفه‬ ‫مش‬ ‫ناس‬
‫شىء‬ ‫اى‬ ‫لتحويل‬ ‫عندك‬ ‫توب‬ ‫الديسك‬ ‫على‬
RT........)‫التبريد‬ ‫طن‬ (‫المكان‬ ‫فى‬ ‫ازاحته‬ ‫الواجب‬ ‫الحرارى‬ ‫الحمل‬ ‫هو‬
RT=12000*BTU
KW......‫ان‬ ‫حيث‬ ‫للطاقه‬ ‫قياس‬ ‫وحدة‬
RT=3.5*KW
‫للمهندس‬ ‫موضوع‬ ‫فى‬ ‫و‬‫كتيير‬ ‫ناس‬ ‫خبرات‬ ‫فيه‬ ‫اتجمعت‬ ‫الن‬ ‫تتبعوه‬ ‫ريت‬ ‫يا‬ ‫ممتاز‬ ‫من‬ ‫اكثر‬ ‫حالوه‬ ‫سيد‬
‫ده‬ ‫الجميل‬ ‫منتدانا‬ ‫فى‬http://www.arab-eng.org/vb/t230637.html
CFM.....‫الهواء‬ ‫كمية‬ ‫قياس‬ ‫وحدة‬cubic feet per minute
.................................................................................................................

5. ‫الكرام‬ ‫المهندسين‬ ‫اخوانى‬
‫اوال‬
‫تبريد‬ ‫الطن‬ ‫ان‬ ‫نعرف‬ ‫الزم‬
rt
‫طاقة‬
‫قوة‬ ‫الكهربية‬ ‫القدرة‬ ‫اما‬
‫بالحصان‬ ‫او‬ ‫بالكيلوات‬ ‫وتقاس‬
kw
hp
‫تبريد‬ ‫الطن‬ ‫اما‬rt
‫يو‬ ‫تى‬ ‫بالبى‬ ‫يقاس‬
btu
‫بريطانية‬ ‫حرارة‬ ‫وحدة‬ ‫وتعنى‬
‫وات‬ ‫بالكيلو‬ ‫تبريد‬ ‫الطن‬ ‫يساوى‬ ‫كم‬ ‫نقول‬ ‫ان‬ ‫الخطأ‬ ‫فمن‬
‫هللا‬ ‫بامر‬ ‫الصحيح‬ ‫ولكن‬
‫طن‬ ‫كام‬ ‫قدرها‬ ‫طاقة‬ ‫النتاج‬ ‫يلزم‬ ‫حصان‬ ‫كم‬ ‫تقول‬ ‫ان‬
)‫يو‬ ‫تى‬ ‫بى‬ ‫كام‬ ‫(او‬ ‫طن‬ ‫كام‬ ‫قدرها‬ ‫طاقة‬ ‫النتاج‬ ‫يلزم‬ ‫وات‬ ‫كيلو‬ ‫كم‬ ‫تقول‬ ‫ان‬ ‫او‬
‫والمعرفة‬ ‫الفرقة‬ ‫ويجب‬‫الكيلوات‬ ‫من‬ ‫نوعان‬ ‫هناك‬ ‫ان‬
‫اوال‬
kw‫طاقة‬ ‫يعنى‬ ‫وهذا‬ ‫تبريد‬
‫ثانيا‬
kw‫يساوى‬ ‫وهذا‬ ‫قوة‬ ‫يعنى‬ ‫وهذا‬ ‫بور‬1.36‫حصان‬
‫باختصار‬
rt =3.5 kw
‫يساوى‬ ‫تبريد‬ ‫الطن‬ ‫يعنى‬ ‫ده‬3.5‫طاقة‬ ‫الى‬ ‫طاقة‬ ‫اى‬ ‫تبريد‬ ‫كيلووات‬
‫االنجليزى‬ ‫بالنظام‬ ‫طاقة‬ ‫االولى‬rt
‫العالمى‬ ‫بالنظام‬ ‫طاقة‬ ‫والثانية‬kw
‫تح‬ ‫يعنى‬‫نظام‬ ‫الى‬ ‫نظام‬ ‫من‬ ‫وحدات‬ ‫ويل‬
‫وايضا‬
rt = 12000 btu
‫ان‬ ‫اى‬
3.5kw = 12000 btu

6. ‫جميل‬ ‫كالم‬ ‫طيب‬
‫تبريد‬ ‫الطن‬ ‫النتاج‬ ‫الحصان‬ ‫من‬ ‫يلزم‬ ‫كم‬ ‫هنا‬ ‫المهم‬
‫االجابة‬
‫النتاج‬ ‫نحتاج‬8000‫حصان‬ ‫واحد‬ ‫يو‬ ‫تى‬ ‫بى‬
one hp to produce 8000 btu
‫ونصف‬ ‫حصان‬ ‫واحد‬ ‫يلزمة‬ ‫الطن‬ ‫اى‬
‫وطبعا‬
= 0.0746 kwone hp
‫تبريد‬ ‫وات‬ ‫الكيلو‬ ‫غير‬ ‫شرحنا‬ ‫كما‬ ‫وهو‬ ‫قوة‬ ‫او‬ ‫قدرة‬ ‫اى‬ ‫بور‬ ‫هنا‬ ‫وات‬ ‫والكيلو‬
‫الصورة‬ ‫نزلو‬
‫ص‬ ‫المرفق‬ ‫الكتالوج‬ ‫فى‬ ‫نفسها‬ ‫وهى‬13
‫لك‬ ‫يقول‬ ‫هتالقى‬ ‫انظر‬
c.cap
‫التبريدية‬ ‫السعة‬ ‫بها‬ ‫المقصود‬
‫بقيمتين‬ ‫لك‬ ‫معطيها‬
rt
‫وبجانبها‬
kw
‫اخرى‬ ‫الى‬ ‫وحدة‬ ‫من‬ ‫تحويلى‬ ‫ولكن‬ ‫واحد‬ ‫دول‬
‫بم‬‫تحت‬ ‫قيمة‬ ‫اى‬ ‫عنى‬
rt
‫فى‬ ‫اضربها‬3.5
‫تحت‬ ‫الموجودة‬ ‫القيمة‬ ‫يعطيك‬
kw
‫تبريد‬ ‫هذا‬
‫اسمها‬ ‫تانية‬ ‫حاجة‬ ‫هتالقى‬ ‫اما‬
pi
‫وتعنى‬
power input
‫كهرباء‬ ‫وات‬ ‫بالكيلو‬ ‫القيمة‬ ‫وهذه‬

7. ‫فى‬ ‫واضربها‬ ‫تبريد‬ ‫الطن‬ ‫تحت‬ ‫اللى‬ ‫القيمة‬ ‫خذ‬
12000
‫على‬ ‫اقسمها‬ ‫ثم‬
8000
‫فى‬ ‫الناتج‬ ‫واضرب‬
0.746
‫القيمة‬ ‫يعطيك‬‫تحت‬ ‫الموجودة‬
pi
‫كهرباء‬ ‫وات‬ ‫الكيلو‬ ‫قيمة‬ ‫وهى‬
..................................................................................................................
‫تقديريه‬ ‫بطريقه‬ ‫االحمال‬ ‫حساب‬:
=====>‫كل‬1‫من‬ ‫يحتاج‬ ‫المساحه‬ ‫من‬ ‫مربع‬ ‫متر‬800‫الى‬1000btu
=====>‫كل‬1tr‫من‬ ‫يحتاج‬300‫الى‬400cfm
======>‫كل‬8000btu‫الى‬ ‫تقريبا‬ ‫يحتاج‬1h.p
‫الخبره‬ ‫طريق‬ ‫عن‬ ‫اتحسبت‬ ‫هى‬ ‫بس‬ ‫علميه‬ ‫قاعده‬ ‫مش‬ ‫هى‬ ‫عليها‬ ‫ماشيين‬ ‫اللى‬ ‫القاعده‬ ‫دى‬ ‫هى‬
‫عايز‬ ‫اللى‬ ‫الغرفه‬ ‫هيئولك‬ ‫تكييف‬ ‫عايز‬ ‫انا‬ ‫تقولوه‬ ‫للراجل‬ ‫بتروح‬ ‫تكييف‬ ‫تشترى‬ ‫بتروح‬ ‫لما‬ ‫سيادتك‬ ‫يعن‬
‫مثال‬ ‫هتقولو‬ ‫كام‬ ‫مسحتها‬ ‫تكيفها‬4*5‫ايه؟‬ ‫هيعمل‬ ‫مربع‬ ‫متر‬
‫المساحه‬ ‫ان‬ ‫هيقول‬4*5=20
20*1000=20000 btu‫حوالى‬ ‫هتاخد‬ ‫يعنى‬20000/8000=2.5‫حصان‬
20000/12000=1.6 tr
‫من‬ ‫الطبيعى‬ ‫بتاعى‬ ‫السقف‬ ‫ارتفاع‬ ‫عندى‬ ‫بيكون‬ ‫لما‬ ‫بيحصل‬ ‫ده‬ ‫الكالم‬2.7‫الى‬ ‫م‬3‫م‬
‫ارتفاع‬ ‫بيكون‬ ‫االماكن‬ ‫بعض‬ ‫بس‬‫يتعدى‬ ‫فيها‬ ‫السقف‬5‫المساجد‬ ‫مثل‬ ‫م‬
‫و‬ ‫المساحه‬ ‫باستخدام‬ ‫الحرارى‬ ‫الحمل‬ ‫بيحسبلك‬ ‫ده‬ ‫الشيت‬ ‫شيت‬ ‫هو‬ ‫و‬ ‫ظريف‬ ‫برنامج‬ ‫المرفقات‬ ‫فى‬
‫كبير‬ ‫السقف‬ ‫ارتفاع‬ ‫لو‬ ‫الحجم‬ ‫باستخدام‬
‫التحويالت‬ ‫عن‬ ‫السابقه‬ ‫المشاركه‬ ‫فى‬ ‫اضعه‬ ‫ان‬ ‫نسيت‬ ‫صغير‬ ‫برنامج‬ ‫وايضا‬
‫يدوى‬ ‫الحراريه‬ ‫االحمال‬ ‫حساب‬
‫مابتدى‬ ‫قبل‬‫فبجيب‬ ‫للمكان‬ ‫المناخيه‬ ‫الظروف‬ ‫ادرس‬ ‫الزم‬:
)‫المكان‬ ‫خارج‬ ‫و‬ ‫المكان‬ ‫(داخل‬ ‫الجاف‬ ‫الترمومتر‬ ‫حرارة‬ ‫درجة‬
‫الرطب‬ ‫الترمومتر‬ ‫حرارة‬ ‫درجة‬
‫من‬ ‫عايزنها‬ ‫احنا‬ ‫اللى‬ ‫اتفقنا‬ ‫واحنا‬ ‫الرطوبه‬ ‫نسبة‬50‫الى‬60%

8. ‫بتختلف‬ ‫دول؟‬ ‫منيين‬ ‫هجبهوم‬ ‫طيب‬‫لمدينه‬ ‫مدينه‬ ‫من‬.....
‫اسمه‬ ‫برنامج‬ ‫مديلك‬ ‫انا‬block load‫اسمها‬ ‫حاجه‬ ‫هتالقى‬ ‫وافتحه‬ ‫البرنامج‬ ‫ستب‬Weather
>city (Cairo)->state (Egypt)->Region(Midle east)-> Edit-Weather
‫وهما‬ ‫ورقه‬ ‫فى‬ ‫تكتبهم‬ ‫ريت‬ ‫يا‬ ‫بتاعتك‬ ‫البلد‬ ‫عن‬ ‫بيانات‬ ‫شوية‬ ‫هتالقى‬:
Tdb=102 f
Twb=76 f
=30Latitdute‫بعدين‬ ‫هحتجها‬
Daily Range=26‫بعدين‬ ‫هحتجا‬
‫ده‬ ‫الحرارى‬ ‫الحمل‬ ‫عاماللى‬ ‫اللى‬ ‫العوامل‬ ‫هى‬ ‫ايه‬ ‫اعرف‬ ‫الزم‬ ‫مكان‬ ‫الى‬ ‫حرارى‬ ‫حمل‬ ‫احسب‬ ‫عشان‬:
solar heat gain-1
transimition heat gain-2
internal heat gain-3
PeopleA.
LightingB.
MachinesC.
Ventelation-4
1-gainsolar heat
‫الزم‬ ‫كده‬ ‫قبل‬ ‫مقولنا‬ ‫زى‬ ‫و‬ ‫التكييف‬ ‫اصمم‬ ‫عشان‬ ‫الرسم‬ ‫بيدينى‬ ‫بتاعه‬ ‫الرسم‬ ‫بيخلص‬ ‫المعمارى‬ ‫ما‬ ‫بعد‬
‫دماغى‬ ‫فى‬ ‫واحفرها‬ ‫جدا‬ ‫كويس‬ ‫الرسمه‬ ‫ادرس‬
‫االتى‬ ‫بجيب‬ ‫و‬ ‫الرسم‬ ‫فى‬ ‫غرفه‬ ‫غرفه‬ ‫بمسك‬:
-1‫(شمال‬ ‫الغرفه‬ ‫اتجاه‬-‫جنوب‬-‫شرق‬-‫غرب‬-‫شرقى‬ ‫شمال‬-‫غربى‬ ‫شمال‬-‫شرقى‬ ‫جنوب‬-)‫غربى‬ ‫جنوب‬
-2‫الم‬‫المثال‬ ‫سبيل‬ ‫على‬ ‫المدينه‬ ‫بتاع‬ ‫العرض‬ ‫وخط‬ ‫الغرفه‬ ‫فيها‬ ‫وقعه‬ ‫اللى‬ ‫دينه‬
‫عرض‬ ‫خط‬ ‫فى‬ ‫تقع‬ ‫القاهره‬30
‫عرض‬ ‫خط‬ ‫فى‬ ‫تقع‬ ‫الرياض‬25
-3‫وهو‬ ‫المناخيه‬ ‫الظروف‬ ‫اسواء‬ ‫ناخذ‬ ‫ان‬ ‫البد‬ ‫شىء‬ ‫نصمم‬ ‫لما‬ ‫الزم‬:
‫سبتمبر‬ ‫شهر‬-‫عصرا‬ ‫الرابعه‬ ‫الساعه‬
‫ايه‬ ‫بتقول‬ ‫عندى‬ ‫المعادله‬:
Q=A*SC*q
Q.......‫ال‬ ‫بتاع‬ ‫االشعاع‬ ‫عن‬ ‫الناتجه‬ ‫الحراره‬solar
A.......‫الزجاج‬ ‫مساحة‬

9. SC.....)‫الظل‬ ‫للزجاج(معامل‬ ‫الحراره‬ ‫انتقال‬ ‫معامل‬
q.......‫مربع‬ ‫قدم‬ ‫لكل‬ ‫االشعاع‬ ‫عن‬ ‫الناتجه‬ ‫الحراره‬ ‫كمية‬
‫سيدى‬ ‫يا‬ ‫بص‬ ‫ازاى؟؟؟‬ ‫اجبها‬ ‫دى‬ ‫الحجات‬ ‫طيب‬
‫ال‬ ‫اوال‬q
‫كتاب‬ ‫افتاح‬Carrier
Carrier===> page 52===> Table 15
‫رقم‬ ‫كاتبلك‬ ‫هتالقيه‬30‫القاهره‬ ‫بتاع‬ ‫العرض‬ ‫خط‬ ‫اعتبار‬ ‫على‬
‫عندك‬ ‫و‬time of year‫اتفقنا‬ ‫ما‬ ‫زى‬ ‫اغسطس‬ ‫شهر‬ ‫اختار‬
‫الغرفه‬ ‫بتاع‬ ‫االتجاه‬ ‫واختار‬
‫القاهره‬ ‫فى‬ ‫الشرقى‬ ‫الشمال‬ ‫فى‬ ‫بتقع‬ ‫الغرفه‬ :‫مثال‬
q=108
‫اعلى‬ ‫بختار‬q‫اعلى‬ ‫فالقيت‬ ‫االمان‬ ‫فى‬ ‫اكون‬ ‫عشان‬ ‫موجوده‬q‫ع‬ ‫موجوده‬‫الساعه‬ ‫ند‬7‫صباحا‬
‫ثانيا‬SC
‫االتى‬ ‫معايا‬ ‫اتبع‬
Carrier===> Page 57===>Table 16
‫الزجاج‬ ‫ان‬ ‫والشائع‬ ‫بتاعك‬ ‫الزجاج‬ ‫نوع‬ ‫اختار‬
single==========> 1/8 inch
Double ===========>1/4 inch
‫االتى‬ ‫بتعمل‬ ‫ناس‬ ‫فى‬:
SC= 0.9............... for single
SC=0.8................for double
‫جبنا‬ ‫نكون‬ ‫وبكده‬SC
‫ثالثا‬A
‫دى‬ ‫و‬ ‫المعمارى‬ ‫المهندس‬ ‫عليها‬ ‫بسئل‬ ‫موجوده‬ ‫مش‬ ‫لو‬ ‫و‬ ‫بتاعى‬ ‫المعمارى‬ ‫الرسم‬ ‫فى‬ ‫بتكون‬ ‫ودى‬
‫والشبابيك‬ ‫االبواب‬ ‫بتاعت‬ ‫للديتالز‬ ‫مخصوص‬ ‫فايل‬ ‫عاملها‬ ‫بيكون‬ ‫غالبا‬
‫ال‬ ‫نجيب‬ ‫قدرنا‬ ‫نكون‬ ‫وبكده‬Q‫ووحدتها‬ ‫بتاعتنا‬BTU/Hr
‫خلصنا‬ ‫هللا‬ ‫بفضل‬ ‫كده‬eat gainsolar h‫على‬ ‫بقى‬ ‫نخش‬:
Transmission heat gain-2
‫عن‬ ‫الناتجه‬ ‫الحراره‬ ‫كمية‬ ‫هى‬ ‫و‬:
‫الشبابيك‬(windows)
‫الحوائط‬(walls)
‫الفواصل‬(partations)
‫سقف‬(ceiling)
‫السطح‬(roof)

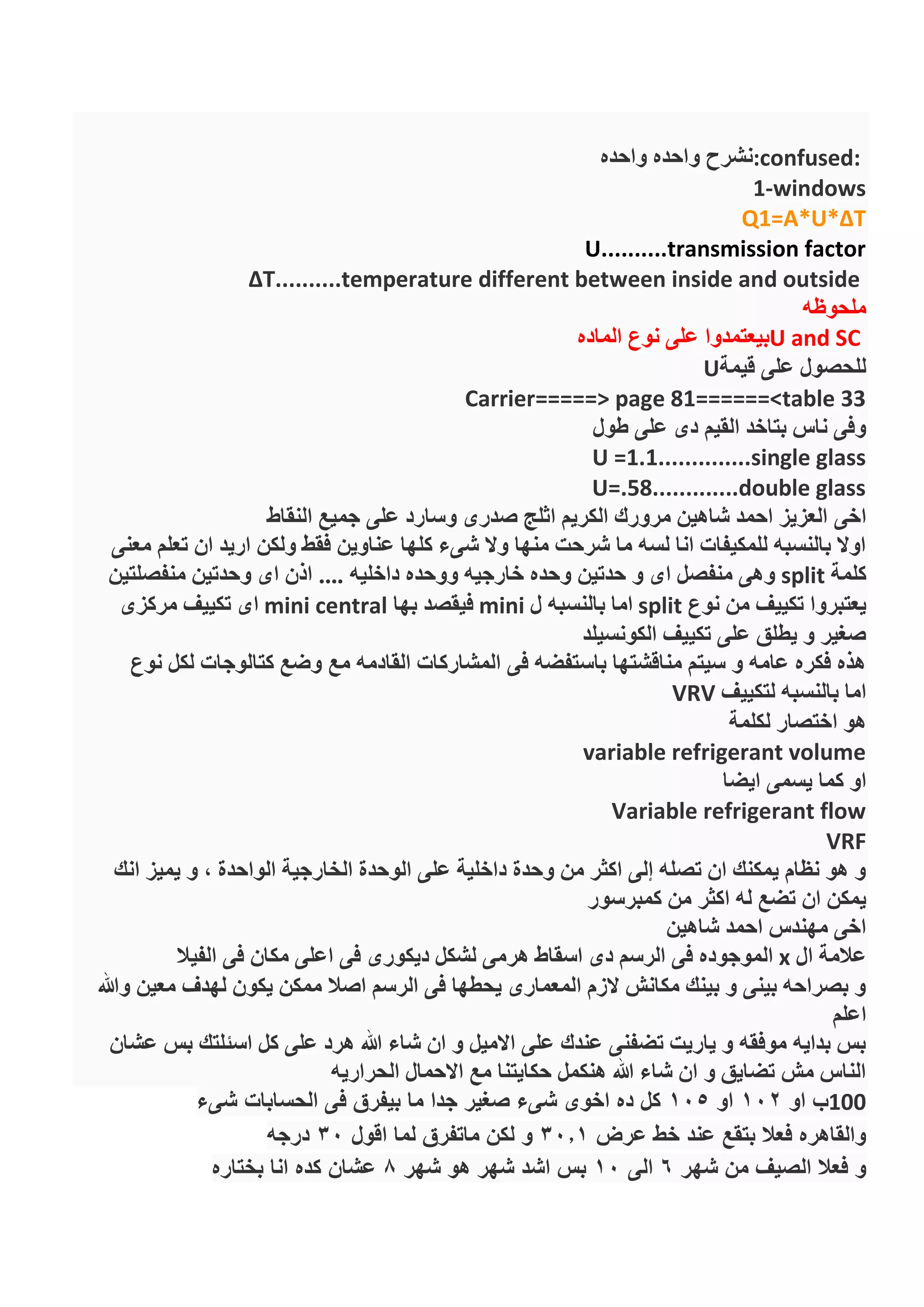

10. :confused:‫واحده‬ ‫واحده‬ ‫نشرح‬
1-windows
Q1=A*U*ΔT
U..........transmission factor
ΔT..........temperature different between inside and outside
‫ملحوظه‬
U and SC‫الماده‬ ‫نوع‬ ‫على‬ ‫بيعتمدوا‬
‫قيمة‬ ‫على‬ ‫للحصول‬U
Carrier=====> page 81======<table 33
‫طول‬ ‫على‬ ‫دى‬ ‫القيم‬ ‫بتاخد‬ ‫ناس‬ ‫وفى‬
U =1.1..............single glass
U=.58.............double glass
‫اخى‬‫النقاط‬ ‫جميع‬ ‫على‬ ‫وسارد‬ ‫صدرى‬ ‫اثلج‬ ‫الكريم‬ ‫مرورك‬ ‫شاهين‬ ‫احمد‬ ‫العزيز‬
‫معنى‬ ‫تعلم‬ ‫ان‬ ‫اريد‬ ‫ولكن‬ ‫فقط‬ ‫عناوين‬ ‫كلها‬ ‫شىء‬ ‫وال‬ ‫منها‬ ‫شرحت‬ ‫ما‬ ‫لسه‬ ‫انا‬ ‫للمكيفات‬ ‫بالنسبه‬ ‫اوال‬
‫كلمة‬split‫منفصلتين‬ ‫وحدتين‬ ‫اى‬ ‫اذن‬ .... ‫داخليه‬ ‫ووحده‬ ‫خارجيه‬ ‫وحده‬ ‫حدتين‬ ‫و‬ ‫اى‬ ‫منفصل‬ ‫وهى‬
‫من‬ ‫تكييف‬ ‫يعتبروا‬‫نوع‬split‫ل‬ ‫بالنسبه‬ ‫اما‬mini‫بها‬ ‫فيقصد‬mini central‫مركزى‬ ‫تكييف‬ ‫اى‬
‫الكونسيلد‬ ‫تكييف‬ ‫على‬ ‫يطلق‬ ‫و‬ ‫صغير‬
‫نوع‬ ‫لكل‬ ‫كتالوجات‬ ‫وضع‬ ‫مع‬ ‫القادمه‬ ‫المشاركات‬ ‫فى‬ ‫باستفضه‬ ‫مناقشتها‬ ‫سيتم‬ ‫و‬ ‫عامه‬ ‫فكره‬ ‫هذه‬
‫لتكييف‬ ‫بالنسبه‬ ‫اما‬VRV
‫لكلمة‬ ‫اختصار‬ ‫هو‬
variable refrigerant volume
‫ك‬ ‫او‬‫ايضا‬ ‫يسمى‬ ‫ما‬
Variable refrigerant flow
VRF
‫انك‬ ‫يميز‬ ‫و‬ , ‫الواحدة‬ ‫الخارجية‬ ‫الوحدة‬ ‫على‬ ‫داخلية‬ ‫وحدة‬ ‫من‬ ‫اكثر‬ ‫إلى‬ ‫تصله‬ ‫ان‬ ‫يمكنك‬ ‫نظام‬ ‫هو‬ ‫و‬
‫كمبرسور‬ ‫من‬ ‫اكثر‬ ‫له‬ ‫تضع‬ ‫ان‬ ‫يمكن‬
‫شاهين‬ ‫احمد‬ ‫مهندس‬ ‫اخى‬
‫ال‬ ‫عالمة‬x‫فى‬ ‫مكان‬ ‫اعلى‬ ‫فى‬ ‫ديكورى‬ ‫لشكل‬ ‫هرمى‬ ‫اسقاط‬ ‫دى‬ ‫الرسم‬ ‫فى‬ ‫الموجوده‬‫الفيال‬
‫وهللا‬ ‫معين‬ ‫لهدف‬ ‫يكون‬ ‫ممكن‬ ‫اصال‬ ‫الرسم‬ ‫فى‬ ‫يحطها‬ ‫المعمارى‬ ‫الزم‬ ‫مكانش‬ ‫بينك‬ ‫و‬ ‫بينى‬ ‫بصراحه‬ ‫و‬
‫اعلم‬
‫عشان‬ ‫بس‬ ‫اسئلتك‬ ‫كل‬ ‫على‬ ‫هرد‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫و‬ ‫االميل‬ ‫على‬ ‫عندك‬ ‫تضفنى‬ ‫ياريت‬ ‫و‬ ‫موفقه‬ ‫بدايه‬ ‫بس‬
‫الحراريه‬ ‫االحمال‬ ‫مع‬ ‫حكايتنا‬ ‫هنكمل‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫و‬ ‫تضايق‬ ‫مش‬ ‫الناس‬
100‫او‬ ‫ب‬102‫او‬105‫شىء‬ ‫الحسابات‬ ‫فى‬ ‫بيفرق‬ ‫ما‬ ‫جدا‬ ‫صغير‬ ‫شىء‬ ‫اخوى‬ ‫ده‬ ‫كل‬
‫عرض‬ ‫خط‬ ‫عند‬ ‫بتقع‬ ‫فعال‬ ‫والقاهره‬30.1‫اقول‬ ‫لما‬ ‫ماتفرق‬ ‫لكن‬ ‫و‬30‫درجه‬
‫شهر‬ ‫من‬ ‫الصيف‬ ‫فعال‬ ‫و‬6‫الى‬10‫شهر‬ ‫هو‬ ‫شهر‬ ‫اشد‬ ‫بس‬8‫بختاره‬ ‫انا‬ ‫كده‬ ‫عشان‬

11. ‫شاهين‬ ‫احمد‬ ‫مهندس‬ ‫اخى‬
‫ال‬ ‫عالمة‬x‫اسقاط‬ ‫دى‬ ‫الرسم‬ ‫فى‬ ‫الموجوده‬‫الفيال‬ ‫فى‬ ‫مكان‬ ‫اعلى‬ ‫فى‬ ‫ديكورى‬ ‫لشكل‬ ‫هرمى‬
‫وهللا‬ ‫معين‬ ‫لهدف‬ ‫يكون‬ ‫ممكن‬ ‫اصال‬ ‫الرسم‬ ‫فى‬ ‫يحطها‬ ‫المعمارى‬ ‫الزم‬ ‫مكانش‬ ‫بينك‬ ‫و‬ ‫بينى‬ ‫بصراحه‬ ‫و‬
‫اعلم‬
‫عشان‬ ‫بس‬ ‫اسئلتك‬ ‫كل‬ ‫على‬ ‫هرد‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫و‬ ‫االميل‬ ‫على‬ ‫عندك‬ ‫تضفنى‬ ‫ياريت‬ ‫و‬ ‫موفقه‬ ‫بدايه‬ ‫بس‬
‫حكاي‬ ‫هنكمل‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫و‬ ‫تضايق‬ ‫مش‬ ‫الناس‬‫الحراريه‬ ‫االحمال‬ ‫مع‬ ‫تنا‬
‫سبق‬ ‫ما‬ ‫تذكر‬
‫هللا‬ ‫بفضل‬ ‫حسبنا‬solar heat gain
Q=A*Sc*q
‫ان‬ ‫وقلنا‬Transmission Heat Gain‫عن‬ ‫ينتج‬5‫اشياء‬
1.window
2.walls
3.Partition
4.Ceiling
5.floor
‫الشباك‬ ‫عن‬ ‫الناتج‬ ‫الحرارى‬ ‫الحمل‬ ‫وحسبنا‬
Q1=A*U*ΔT
‫اقولها‬ ‫عايز‬ ‫ملحوظه‬ ‫فى‬
‫المقاومه‬ ‫عارفين‬‫قيمة‬ ‫الكهربى‬ ‫التيار‬ ‫اتجاه‬ ‫بتعوق‬ ‫الكهربيه‬U‫هى‬ ‫ما‬ ‫بدل‬ ‫بس‬ ‫كده‬ ‫المقاومه‬ ‫زى‬
‫الحرارى‬ ‫الحمل‬ ‫بتعوق‬ ‫التيار‬ ‫بتعوق‬
‫الحوائط‬ ‫عن‬ ‫الناتج‬ ‫الحرارى‬ ‫الحمل‬ ‫على‬ ‫بقى‬ ‫نخش‬
Walls-2
‫بتقول‬ ‫المعادله‬:
Q2=A*U*ΔTequivlant
A......‫الحائط‬ ‫مساحة‬
U......‫للحوائط‬ ‫بالنسبه‬ ‫الحراره‬ ‫انتقال‬ ‫معامل‬
ΔTeq....‫درجات‬ ‫فرق‬ ‫جمع‬ ‫حاصل‬‫الحرارة‬‫التصحيح‬ ‫المكافئه+معامل‬
‫شويه‬ ‫معايا‬ ‫ركز‬
‫بالنسبة‬‫لل‬U‫كتاب‬ ‫افتح‬Carrier
Carrier=====>Page 71=====>Table 21
‫ال‬ ‫قيم‬ ‫كل‬ ‫فيه‬ ‫ده‬ ‫الجدول‬U‫بتاعك‬ ‫الحائط‬ ‫مكونات‬ ‫عن‬ ‫معلومات‬ ‫بتاخد‬ ‫انك‬ ‫المفروض‬ ‫الحوائط‬ ‫بتاعت‬
‫خالل‬ ‫من‬‫المعماري‬‫من‬ ‫غالبا‬ ‫هو‬ ‫و‬ ‫الحائط‬ ‫ووزن‬(60‫الى‬80ib/ft square)

12. ‫ال‬ ‫قيمة‬ ‫بتاخد‬ ‫ناس‬ ‫وفى‬U‫من‬ ‫تقديريه‬0.3‫الى‬0.33
‫في‬‫المرفقات‬file‫ال‬ ‫لحسابات‬U
‫لحساب‬ΔTequivlant
‫اسمها‬ ‫حاجه‬ ‫اجيب‬‫المكافئه‬ ‫الحراره‬ ‫درجات‬ ‫فرق‬
‫افتح‬Carrier
Carrier=====>page 67======>Table 19
‫يكون‬ ‫والزم‬‫معايا‬:
‫الحائط‬ ‫اتجاه‬
‫الحائط‬ ‫وزن‬
‫التوقيت‬
‫فى‬ ‫اعلىقيمه‬ ‫اخد‬ ‫بفضل‬ ‫انا‬ ‫بصراحه‬ ‫بس‬ ‫الرابعه‬ ‫الساعه‬ ‫بتفضل‬ ‫الناس‬ ‫معظم‬ ‫هو‬ ‫للتوقيت‬ ‫بالنسبه‬
‫اكون‬ ‫عشان‬ ‫الصف‬Save
‫اسمها‬ ‫حاجه‬ ‫بجيب‬ ‫المكافئه‬ ‫الحراره‬ ‫درجات‬ ‫فرق‬ ‫جبت‬ ‫ما‬ ‫بعد‬:
Correction Value
‫معايا‬ ‫يكون‬ ‫والزم‬
Daily Range‫كنا‬ ‫ودى‬‫تانى‬ ‫ازاى‬ ‫نجبها‬ ‫هقول‬ ‫و‬ ‫لود‬ ‫بلوك‬ ‫برنامج‬ ‫من‬ ‫زمان‬ ‫جبناها‬
Block load=====>Weather=====>edit
‫بتاعتنا‬ ‫البلد‬ ‫منختار‬ ‫بعد‬ ‫طبعا‬
‫الخارجيه‬ ‫و‬ ‫الداخليه‬ ‫الحراره‬ ‫درجة‬ ‫فرق‬ ‫طبعا‬ ‫معايا‬ ‫يكون‬ ‫الزم‬ ‫و‬
‫جبت‬ ‫اكون‬ ‫بكده‬ ‫و‬correction factor‫لل‬ ‫ذلك‬ ‫و‬ ‫الكافئه‬ ‫الحراره‬ ‫درجات‬ ‫فرق‬ ‫على‬ ‫اجمعه‬‫حصول‬
‫قيمة‬ ‫على‬ΔTequivlant
‫على‬ ‫حصلنا‬ ‫نكون‬ ‫و‬ ‫اكتملت‬ ‫المعادله‬ ‫عناصر‬ ‫كل‬ ‫كده‬Q2
3-Partition,floor,Ceiling
‫لل‬ ‫الحرارى‬ ‫الحمل‬ ‫بنحسب‬ ‫كنا‬ ‫لما‬wall‫بالنسبه‬ ‫انما‬ ‫الجوى‬ ‫للهواء‬ ‫معرض‬ ‫الحائط‬ ‫ان‬ ‫عارفين‬ ‫كنا‬
‫الجوى‬ ‫للهواء‬ ‫معرضين‬ ‫مش‬ ‫دول‬ ‫االرضيه‬ ‫و‬ ‫السقف‬ ‫و‬ ‫للفواصل‬
‫عندنا‬ ‫يبقى‬3‫احتماالت‬:
‫ا‬‫ناخد‬ ‫مكيف‬ ‫لجار‬ΔT=5
‫مكيف‬ ‫غير‬ ‫الجار‬ΔT=20
‫حرارى‬ ‫حمل‬ ‫عنه‬ ‫ينتج‬ ‫شىء‬ ‫اى‬ ‫او‬ ‫مطبخ‬ ‫الجار‬ΔT=30
Q3,4,5=A*U*ΔT
‫قيمة‬ ‫لحساب‬U
Carrier=====>Page 71=====>table 21:31

13. 4- Roof
‫سطح‬ ‫فيه‬ ‫يكون‬ ‫او‬ ‫سقف‬ ‫فى‬ ‫يكون‬ ‫اما‬ ‫الطبيعى‬ ‫من‬ ‫تصمييم‬ ‫بتعمله‬ ‫اللى‬ ‫المكان‬
Ceiling Or Roof
‫السقف‬ ‫حسابات‬ ‫كمان‬ ‫و‬ ‫السطح‬ ‫بتاعت‬ ‫االحمال‬ ‫تحسب‬ ‫و‬ ‫ببتلخبط‬ ‫ناس‬ ‫فى‬ ‫عشان‬
Q6=A*U*ΔTequivlant
‫قيمة‬ ‫لحساب‬U
Carrier=====>Page 76=====>table 27
‫قيمة‬ ‫لحساب‬ΔTequivlant
‫الحائط‬ ‫مثل‬
‫اسمها‬ ‫حاجه‬ ‫جيب‬‫المكافئه‬ ‫الحراره‬ ‫درجات‬ ‫فرق‬
‫افتح‬Carrier
Carrier=====>page 68======>Table 20
‫معايا‬ ‫يكون‬ ‫والزم‬:
‫الحائط‬ ‫وزن‬
‫التوقيت‬
‫اجيب‬ ‫بعدين‬ ‫و‬Correction Value
Carrier=====>page 68=====>table 20A
‫اجمع‬‫المكافئه‬ ‫الحراره‬ ‫درجات‬ ‫فرق‬+Correction Value
‫جبت‬ ‫اكون‬ΔTequivlant
‫على‬ ‫احصل‬ ‫ان‬ ‫استطيع‬ ‫موجوده‬ ‫المعادله‬ ‫عناصر‬ ‫كل‬ ‫اذن‬Q6
‫من‬ ‫هللا‬ ‫بفضل‬ ‫انتهينا‬‫حساب‬:
1.Solar heat gain
2.Transmission heat gain
window
walls
partition
ceiling
floors
‫عن‬ ‫الناتجه‬ ‫الحراريه‬ ‫االحمال‬ ‫موضوع‬ ‫على‬ ‫نخش‬
3- Internal Heat gain

14. Internal Heat gain-3
‫عن‬ ‫وينتج‬3‫اشياء‬:
People
Light
Electric Machines
1-People
‫بينتج‬ ‫واالشخاص‬‫الحراره‬ ‫من‬ ‫نوعان‬ ‫عنهم‬
‫كامنه‬ ‫حراره‬ ‫و‬ ‫محسوسه‬ ‫حراره‬
Qsensible=Number of People*Sensible heat gain per person
Qlatent=Number of People*Latent heat gain per person
‫زى‬ ‫حراره‬ ‫مبيطلعش‬ ‫مسترخى‬ ‫و‬ ‫الجالس‬ ‫االنسان‬ ‫ان‬ ‫بمعنى‬ ‫لمكان‬ ‫مكان‬ ‫من‬ ‫بتختلف‬ ‫دى‬ ‫الحراره‬
‫شغ‬ ‫الى‬ ‫االنسان‬‫ال‬
‫كتاب‬ ‫افتح‬Ashrea
Ashrea=======>Chapter 18=======>page 4========>table 1
‫لالشخاص‬ ‫الحراره‬ ‫كمية‬ ‫بيوضح‬ ‫بسيط‬ ‫جدول‬
‫كتاب‬ ‫افتح‬ ‫االشخاص‬ ‫لعدد‬ ‫بالنسبه‬Rule of Thumb
Rule of Thumb======>chapter 13
‫متعدده‬ ‫اماكن‬ ‫فى‬ ‫االشخاص‬ ‫عدد‬ ‫فيها‬ ‫موضح‬
‫احسب‬ ‫اقدر‬ ‫وكده‬Qs,Ql
2-Light
‫االضاءه‬ ‫من‬ ‫نوعين‬ ‫عندى‬
‫عاديه‬ ‫اضاءه‬
‫فلورسنت‬ ‫اضاءه‬
‫عاديه‬ ‫اضاءه‬
Q=Power*3.4
‫فلورسنت‬ ‫اضاءه‬
Q=Power*4.1
‫ال‬ ‫عن‬ ‫الكهرباء‬ ‫مهندس‬ ‫بسئل‬ ‫طبعا‬Power‫وافتح‬ ‫المكان‬ ‫نوع‬ ‫بحدد‬ ‫موجود‬ ‫مش‬ ‫ولو‬ ‫بتاعتى‬
Rule of Thumb======>chapter 14

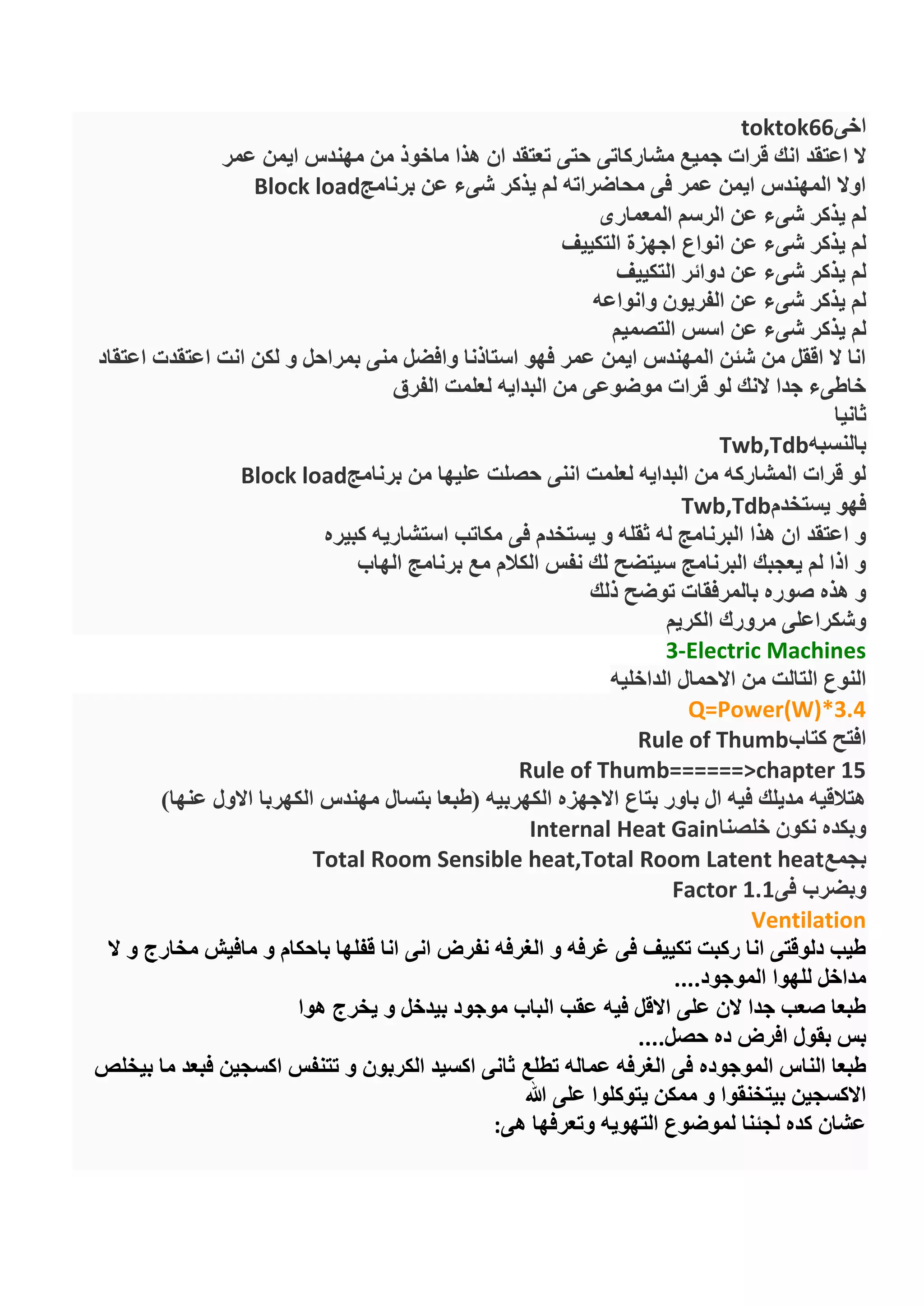

15. ‫اخى‬toktok66
‫مشاركاتى‬ ‫جميع‬ ‫قرات‬ ‫انك‬ ‫اعتقد‬ ‫ال‬‫عمر‬ ‫ايمن‬ ‫مهندس‬ ‫من‬ ‫ماخوذ‬ ‫هذا‬ ‫ان‬ ‫تعتقد‬ ‫حتى‬
‫برنامج‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬ ‫محاضراته‬ ‫فى‬ ‫عمر‬ ‫ايمن‬ ‫المهندس‬ ‫اوال‬Block load
‫المعمارى‬ ‫الرسم‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬
‫التكييف‬ ‫اجهزة‬ ‫انواع‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬
‫التكييف‬ ‫دوائر‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬
‫وانواعه‬ ‫الفريون‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬
‫الت‬ ‫اسس‬ ‫عن‬ ‫شىء‬ ‫يذكر‬ ‫لم‬‫صميم‬
‫اعتقاد‬ ‫اعتقدت‬ ‫انت‬ ‫لكن‬ ‫و‬ ‫بمراحل‬ ‫منى‬ ‫وافضل‬ ‫استاذنا‬ ‫فهو‬ ‫عمر‬ ‫ايمن‬ ‫المهندس‬ ‫شئن‬ ‫من‬ ‫اققل‬ ‫ال‬ ‫انا‬
‫الفرق‬ ‫لعلمت‬ ‫البدايه‬ ‫من‬ ‫موضوعى‬ ‫قرات‬ ‫لو‬ ‫النك‬ ‫جدا‬ ‫خاطىء‬
‫ثانيا‬
‫بالنسبه‬Twb,Tdb
‫برنامج‬ ‫من‬ ‫عليها‬ ‫حصلت‬ ‫اننى‬ ‫لعلمت‬ ‫البدايه‬ ‫من‬ ‫المشاركه‬ ‫قرات‬ ‫لو‬Block load
‫يستخدم‬ ‫فهو‬Twb,Tdb
‫كبيره‬ ‫استشاريه‬ ‫مكاتب‬ ‫فى‬ ‫يستخدم‬ ‫و‬ ‫ثقله‬ ‫له‬ ‫البرنامج‬ ‫هذا‬ ‫ان‬ ‫اعتقد‬ ‫و‬
‫الهاب‬ ‫برنامج‬ ‫مع‬ ‫الكالم‬ ‫نفس‬ ‫لك‬ ‫سيتضح‬ ‫البرنامج‬ ‫يعجبك‬ ‫لم‬ ‫اذا‬ ‫و‬
‫ذلك‬ ‫توضح‬ ‫بالمرفقات‬ ‫صوره‬ ‫هذه‬ ‫و‬
‫الكريم‬ ‫مرورك‬ ‫وشكراعلى‬
Electric Machines-3
‫الداخليه‬ ‫االحمال‬ ‫من‬ ‫التالت‬ ‫النوع‬
Q=Power(W)*3.4
‫كتاب‬ ‫افتح‬Rule of Thumb
Rule of Thumb======>chapter 15
)‫عنها‬ ‫االول‬ ‫الكهربا‬ ‫مهندس‬ ‫بتسال‬ ‫(طبعا‬ ‫الكهربيه‬ ‫االجهزه‬ ‫بتاع‬ ‫باور‬ ‫ال‬ ‫فيه‬ ‫مديلك‬ ‫هتالقيه‬
‫خلصنا‬ ‫نكون‬ ‫وبكده‬Internal Heat Gain
‫بجمع‬Total Room Sensible heat,Total Room Latent heat
‫فى‬ ‫وبضرب‬Factor 1.1
Ventilation
‫ال‬ ‫و‬ ‫مخارج‬ ‫مافيش‬ ‫و‬ ‫باحكام‬ ‫قفلها‬ ‫انا‬ ‫انى‬ ‫نفرض‬ ‫الغرفه‬ ‫و‬ ‫غرفه‬ ‫فى‬ ‫تكييف‬ ‫ركبت‬ ‫انا‬ ‫دلوقتى‬ ‫طيب‬
‫الموجود‬ ‫للهوا‬ ‫مداخل‬....
‫هوا‬ ‫يخرج‬ ‫و‬ ‫بيدخل‬ ‫موجود‬ ‫الباب‬ ‫عقب‬ ‫فيه‬ ‫االقل‬ ‫على‬ ‫الن‬ ‫جدا‬ ‫صعب‬ ‫طبعا‬
‫حصل‬ ‫ده‬ ‫افرض‬ ‫بقول‬ ‫بس‬....
‫تطلع‬ ‫عماله‬ ‫الغرفه‬ ‫فى‬ ‫الموجوده‬ ‫الناس‬ ‫طبعا‬‫بيخلص‬ ‫ما‬ ‫فبعد‬ ‫اكسجين‬ ‫تتنفس‬ ‫و‬ ‫الكربون‬ ‫اكسيد‬ ‫ثانى‬
‫هللا‬ ‫على‬ ‫يتوكلوا‬ ‫ممكن‬ ‫و‬ ‫بيتخنقوا‬ ‫االكسجين‬
‫هى‬ ‫وتعرفها‬ ‫التهويه‬ ‫لموضوع‬ ‫لجئنا‬ ‫كده‬ ‫عشان‬:

16. Providing space with fresh air
‫معين‬ ‫زمن‬ ‫فى‬ ‫ايه‬ ‫قد‬ ‫هواء‬ ‫كمية‬ ‫محتاج‬ ‫شخص‬ ‫كل‬ ‫اعرف‬ ‫الزم‬ ‫يببقى‬
‫ال‬ ‫التهويه‬ ‫معدالت‬ ‫جدول‬ ‫المرفقات‬ ‫فى‬‫التهويه‬ ‫لحساب‬ ‫عديده‬ ‫اماكن‬ ‫بيوضح‬ ‫و‬ ‫شرى‬
‫صبرى‬ ‫المهندس‬ ‫من‬ ‫ممتازه‬ ‫مشاركه‬ ‫دى‬
http://www.arab-eng.org/vb/t174975.html
.............................................................................................
‫المركزي‬ ‫التكييف‬ ‫أعمال‬ ‫في‬ ‫العملي‬ ‫المرجع‬ ‫كتاب‬ ‫من‬ ‫جزء‬-‫سعيد‬ ‫صبري‬ ‫مهندس‬
‫التوضيحية‬ ‫االشكال‬ ‫نقل‬ ‫امكانية‬ ‫عدم‬ ‫عن‬ ‫اعتذر‬ ‫و‬ ‫مفيدا‬ ‫يكون‬ ‫ان‬ ‫ارجو‬
‫تصميم‬‫التهـوية‬ ‫أعمـال‬‫و‬‫طـرد‬‫الهـواء‬
‫مـقدمـة‬:
‫استبداله‬ ‫و‬ ‫المكان‬ ‫هواء‬ ‫تغيير‬ ‫عملية‬ ‫تعتبر‬‫المالزمة‬ ‫و‬ ‫الضرورية‬ ‫و‬ ‫الهامة‬ ‫العمليات‬ ‫من‬ ‫نقي‬ ‫بهواء‬
‫الهواء‬ ‫تغيير‬ ‫أجهزة‬ ‫نستخدم‬ ‫لكي‬ ‫تكييف‬ ‫وجود‬ ‫يشترط‬ ‫ال‬ ‫األحيان‬ ‫بعض‬ ‫في‬ ‫و‬ ، ‫الهواء‬ ‫تكييف‬ ‫ألعمال‬
‫هواؤه‬ ‫استبدال‬ ‫علينا‬ ‫تفرض‬ ‫قد‬ ‫المكان‬ ‫استخدام‬ ‫طبيعة‬ ‫وإنما‬ ،‫و‬ ‫الورش‬ ‫و‬ ‫المخازن‬ ‫مثل‬ ‫نقي‬ ‫بهواء‬
‫وسيلة‬ ‫على‬ ‫العبء‬ ‫يزيد‬ ‫مما‬ ‫مفلتر‬ ‫هواء‬ ‫التهوية‬ ‫عمليات‬ ‫تتطلب‬ ‫وقد‬ ، ‫والمستشفيات‬ ‫الجراجات‬
‫الفصول‬ ‫في‬ ‫كما‬ ، ‫الفصل‬ ‫هذا‬ ‫وفي‬ ، ‫أقوي‬ ‫مراوح‬ ‫استخدام‬ ‫الفالتر‬ ‫وجود‬ ‫على‬ ‫ويترتب‬ ‫التهوية‬
‫ت‬ ‫لنظام‬ ‫مواصفات‬ ‫أفضل‬ ‫على‬ ‫للحصول‬ ‫الطرق‬ ‫أقصر‬ ‫ستجد‬ ، ‫السابقة‬‫مستقاة‬ ‫وهي‬ ، ‫مكوناته‬ ‫و‬ ‫هوية‬
‫بالديزل‬ ‫تعمل‬ ‫التي‬ ‫للمولدات‬ ‫كاتربلر‬ ‫شركة‬ ‫و‬ ‫للمراوح‬ ‫كوك‬ ‫شركة‬ ‫مثل‬ ‫متخصصة‬ ‫شركات‬ ‫مراجع‬ ‫من‬
‫آشري‬ ‫األم‬ ‫المرجع‬ ‫إلي‬ ‫باإلضافة‬.
‫؟‬ ‫التهوية‬ ‫أعمال‬ ‫هي‬ ‫ما‬
‫التهوية‬ ‫أعمال‬ ‫تشمل‬:
‫الواجب‬ ‫الهواء‬ ‫نسبة‬ ‫و‬ ‫الهواء‬ ‫تجديد‬ ‫أي‬ ‫التهوية‬ ‫عملية‬ ‫من‬ ‫الغرض‬ ‫تحديد‬، ‫استبداله‬ ‫أي‬ ‫تجديده‬
، ‫مصادره‬ ‫و‬ ، ‫استخداماته‬.
‫الفيزيائية‬ ‫ومواصفاتها‬ ‫الهواء‬ ‫كمية‬ ‫تحديد‬.
‫بالتهوية‬ ‫أم‬ ، ‫هواء‬ ‫مجاري‬ ‫شبكة‬ ‫و‬ ‫مروحة‬ ‫باعتماد‬ ‫أي‬ ، ‫مركزيا‬ ‫سيتم‬ ‫هل‬ : ‫التهوية‬ ‫نظام‬ ‫تحديد‬
‫اآلخر‬ ‫عن‬ ‫مستقال‬ ‫يكون‬ ‫مكان‬ ‫كل‬ ‫أي‬ ‫المجزأة‬.
‫هل‬ : ‫التهوية‬ ‫حدوث‬ ‫كيفية‬ ‫تحديد‬‫على‬ ‫معتمدة‬ ‫طبيعيا‬ ‫أم‬ ‫مراوح‬ ‫باستخدام‬ ‫أي‬ ‫جبريا‬ ‫التهوية‬ ‫تتم‬
‫حرارته‬ ‫درجة‬ ‫و‬ ‫الهواء‬ ‫كثافة‬ ‫فرق‬.
‫تالئم‬ ‫أن‬ ‫مراعاة‬ ‫مع‬ ‫استخدامها‬ ‫الواجب‬ ‫المراوح‬ ‫نوعية‬ ‫تحديد‬ ‫فيتم‬ ، ‫جبرية‬ ‫التهوية‬ ‫كانت‬ ‫إذا‬
‫أ‬ ‫متناول‬ ‫في‬ ‫تكون‬ ‫أن‬ ‫مراعاة‬ ‫مع‬ ‫تثبيتها‬ ‫أماكن‬ ‫و‬ ‫قدراتها‬ ‫تحديد‬ ‫و‬ ، ‫المكان‬ ‫و‬ ‫الغرض‬‫رجال‬ ‫يدي‬
‫شاغليه‬ ‫أو‬ ‫بالمكان‬ ‫للمحيطين‬ ‫قلقا‬ ‫تسبب‬ ‫وأال‬ ‫بعد‬ ‫فيما‬ ‫الصيانة‬ ‫و‬ ‫النظافة‬.
‫و‬ ‫الهواء‬ ‫سريان‬ ‫اتجاه‬ ‫لرصد‬ ‫المعماري‬ ‫المهندس‬ ‫مع‬ ‫التعاون‬ ‫فيتم‬ ، ‫طبيعية‬ ‫التهوية‬ ‫كانت‬ ‫إذا‬
‫فيتم‬ ، ‫ميكانيكي‬ ‫تدخل‬ ‫دون‬ ‫الهواء‬ ‫لتحريك‬ ‫المناسبة‬ ‫الظروف‬ ‫توفر‬ ‫أقنية‬ ‫يوفر‬ ‫بما‬ ‫مساراته‬ ‫تحديد‬
‫الذي‬ ‫المثال‬ ‫و‬ ، ‫هوائية‬ ‫أنفاقا‬ ‫كانت‬ ‫لو‬ ‫كما‬ ‫للهواء‬ ‫إجباريا‬ ‫مسارا‬ ‫ممراته‬ ‫تشكل‬ ‫بحيث‬ ‫المبني‬ ‫تصميم‬
‫النيل‬ ‫على‬ ‫بالجيزة‬ ‫العيني‬ ‫القصر‬ ‫مبني‬ ‫في‬ ‫يتمثل‬ ‫الدراسة‬ ‫يستحق‬.
‫و‬ ، ‫السكنية‬ ‫للبيوت‬ ‫بالنسبة‬ ‫المطابخ‬ ‫و‬ ‫المياه‬ ‫دورات‬ ‫مواضع‬ ‫يحدد‬ ‫أن‬ ‫المعماري‬ ‫المهندس‬ ‫على‬

17. ‫ا‬ ‫استخدام‬ ‫أماكن‬‫غازات‬ ‫عنه‬ ‫ينتج‬ ‫بوقود‬ ‫تعمل‬ ‫التي‬ ‫أو‬ ‫الديزل‬ ‫ماكينات‬ ‫مثل‬ ‫للملوثات‬ ‫الباعثة‬ ‫آلالت‬
‫يرتد‬ ‫ال‬ ‫بحيث‬ ، ‫الخ‬ .. ‫المعامل‬ ‫ومعدات‬ ‫الهندسية‬ ‫المكاتب‬ ‫في‬ ‫بالنشادر‬ ‫التصوير‬ ‫آالت‬ ‫أو‬ ، ‫ملوثة‬
‫طرد‬ ‫مسارات‬ ‫تحديد‬ ‫عند‬ ‫ذلك‬ ‫مراعاة‬ ‫التكييف‬ ‫مهندس‬ ‫على‬ ‫و‬ ، ‫المكان‬ ‫الي‬ ‫منها‬ ‫المطرود‬ ‫الهواء‬
‫الهوا‬‫مراوح‬ ‫و‬ ‫المكان‬ ‫خارج‬ ‫الي‬ ‫الهواء‬ ‫طرد‬ ‫مراوح‬ ‫أي‬ ‫الكان‬ ‫من‬ ‫الشفط‬ ‫مراوح‬ ‫تثبيت‬ ‫وأماكن‬ ‫ء‬
‫المطرود‬ ‫الهواء‬ ‫محل‬ ‫ليحل‬ ‫المبني‬ ‫داخل‬ ‫إلي‬ ‫الجديد‬ ‫الهواء‬ ‫سحب‬.
‫و‬ ‫كما‬ ‫الكافية‬ ‫التهوية‬ ‫وسائل‬ ‫تواجد‬ ‫مراعاة‬ ‫يجب‬ ‫المغطاة‬ ‫الرياضية‬ ‫الصاالت‬ ‫و‬ ‫القبو‬ ‫تصميم‬ ‫عند‬
‫الفاس‬ ‫الهواء‬ ‫الستبدال‬ ‫كيفا‬‫جديد‬ ‫بآخر‬ ‫د‬
‫من‬ ‫تصنيفها‬ ‫ثم‬ ‫التثبيت‬ ‫ومكان‬ ‫طريقة‬ ‫حيث‬ ‫من‬ ‫المراوح‬ ‫لتصنيف‬ ‫سنتعرض‬ ‫التالية‬ ‫الصفحات‬ ‫في‬
‫يلي‬ . ‫المراوح‬ ‫حسابات‬ ‫الي‬ ‫نتطرق‬ ‫ذلك‬ ‫بعد‬ ‫المناسب‬ ‫النوع‬ ‫اختيار‬ ‫كيفية‬ ‫ثم‬ ‫الهندسية‬ ‫النظر‬ ‫وجهة‬
‫المداخن‬ ‫تصميم‬ ‫ذلك‬.
‫التهوية‬ ‫وسائل‬ ‫تصنيف‬‫الهواء‬ ‫طرد‬ ‫و‬
1-‫طبقا‬ ‫التصنيف‬‫التثبيت‬ ‫لكيفية‬:
‫جدارية‬wall mounted
‫نافذة‬ ‫أو‬ ‫زجاجية‬ ‫واجهة‬ ‫أو‬ ‫الحائط‬ ‫في‬ ‫فتحة‬ ‫على‬ ‫تركيبها‬ ‫يتم‬ ‫بحيث‬ ‫إطار‬ ‫ذات‬ ‫كمروحة‬ ‫مصنعة‬ ‫هي‬ ‫و‬
‫يقل‬ ‫أال‬ ‫يجب‬ ‫زجاجية‬ ‫واجهة‬ ‫التثبيت‬ ‫مكان‬ ‫يكون‬ ‫أن‬ ‫حالة‬ ‫وفي‬ , ‫منور‬ ‫أو‬ ‫شارع‬ ‫على‬ ‫مطلة‬ ‫زجاجية‬
‫عن‬ ‫الزجاج‬ ‫سمك‬6– 8‫ملليمتر‬.
‫سقفية‬roof mounted
‫الفـلل‬ ‫العبادة‬ ‫دور‬ ‫في‬ ‫استخدامها‬ ‫يفضل‬ ‫النوعية‬ ‫هذه‬ ‫و‬ ، ‫للمبني‬ ‫النهائي‬ ‫السقف‬ ‫فوق‬ ‫تركيبها‬ ‫يتم‬ ‫أي‬
‫السينما‬ ‫و‬ ‫الجراجات‬ ‫و‬ ‫الترفيهية‬ ‫الصفة‬ ‫ذات‬ ‫المباني‬ ‫و‬ ‫المطاعم‬ ‫مطابخ‬ ‫و‬ ‫المستشفيات‬ ‫و‬ ‫القـصور‬ ‫و‬
‫المبا‬ ‫خاصة‬ ‫بصفة‬ ‫و‬ ، ‫المغطاة‬ ‫المالعب‬ ‫و‬ ‫المؤتمرات‬ ‫قاعات‬ ‫و‬ ‫المسارح‬ ‫و‬‫المدمجة‬ ‫ني‬block
buildings‫المراوح‬ ‫وهذه‬ ‫شوارع‬ ‫أو‬ ‫مناور‬ ‫على‬ ‫تطل‬ ‫حوائط‬ ‫أو‬ ‫مناور‬ ‫لوجود‬ ‫فرصة‬ ‫تتوافر‬ ‫ال‬ ‫حيث‬
‫شكل‬ ، ‫المطر‬ ‫من‬ ‫للحماية‬ ) ‫طاقية‬ ( ‫كروي‬ ‫قطاع‬ ‫عن‬ ‫عبارة‬ ‫غطاء‬ ‫ذات‬ ‫تكون‬( )
‫أ‬ : ) ( ‫شكل‬-‫ب‬ ‫جدارية‬ ‫مروحة‬–‫سقفية‬ ‫مروحة‬
‫المستعار‬ ‫السقف‬ ‫مع‬false ceiling mounted
‫نوعان‬ ‫وهي‬:
‫األول‬ ‫النوع‬ ‫في‬:‫كانت‬ ‫لو‬ ‫كما‬ ‫تركيبها‬ ‫يتم‬ ‫واحدة‬ ‫كتلة‬ ‫الهواء‬ ‫شفط‬ ‫فتحة‬ ‫و‬ ‫المروحة‬ ‫جسم‬ ‫ن‬ ّ‫يكو‬
‫السقف‬ ‫لمسطح‬ ‫مكملة‬ ‫جمالية‬ ‫قطعة‬ ‫وتعتبر‬ . ‫منها‬ ‫جزءا‬ ‫أو‬ ‫المستعار‬ ‫السقف‬ ‫بالطات‬ ‫من‬ ‫واحدة‬
‫الفاسد‬ ‫الهواء‬ ‫لتقود‬ ‫الطرد‬ ‫فتحة‬ ‫عند‬ ‫مرنة‬ ‫وصلة‬ ‫تركيب‬ ‫يتم‬ ‫و‬ ، ‫المستعار‬‫التخلص‬ ‫تريد‬ ‫حيث‬ ‫الي‬
‫مقاومة‬ ‫على‬ ‫للتغلب‬ ‫الكافي‬ ‫بالقدر‬ ‫الهواء‬ ‫طرد‬ ‫و‬ ‫سحب‬ ‫على‬ ‫المروحة‬ ‫قدرة‬ ‫تكون‬ ‫أن‬ ‫ويراعي‬ . ‫منه‬
‫أي‬ ، ‫للوصلة‬ ‫الداخلي‬ ‫الجدار‬ ‫ملمس‬ ‫و‬ ‫مقطعها‬ ‫ومساحة‬ ‫الوصلة‬ ‫طول‬ ‫سيسببها‬ ‫التي‬ ‫المرنة‬ ‫الوصلة‬
‫شك‬ ، ‫المروحة‬ ‫لقدرة‬ ‫المعاكس‬ ) ‫المرتد‬ ( ‫اإلستاتيكي‬ ‫بالضغط‬ ‫يسمي‬ ‫ما‬‫ل‬( ) .
‫واحدة‬ ‫كتلة‬‫السحب‬ ‫إطار‬ ‫و‬ ‫المروحة‬ ‫جسم‬ ، ‫المستعار‬ ‫السقف‬ ‫ضمن‬ ‫مروحة‬ : ) ( ‫شكل‬

18. ·‫يربط‬ , ‫المروحة‬ ‫جسم‬ ‫عن‬ ‫منفصال‬ ‫جزءا‬ ‫التغذية‬ ‫أو‬ ‫السحب‬ ‫فتحة‬ ‫برواز‬ ‫يكون‬ : ‫الثاني‬ ‫النوع‬ ‫في‬
‫المروحة‬ ‫ستقوم‬ ‫التي‬ ‫الهواء‬ ‫لكمية‬ ‫مناسبة‬ ‫برقبة‬ ‫السحب‬ ‫فتحة‬ ‫تجهز‬ ‫و‬ , ‫مرنة‬ ‫وصلة‬ ‫بينهما‬‫بس‬‫حبها‬
, ‫المستعار‬ ‫السقف‬ ‫و‬ ‫األصلي‬ ‫أو‬ ‫الخرساني‬ ‫السقف‬ ‫بين‬ ‫الفراغ‬ ‫في‬ ‫مخفاة‬ ‫المروحة‬ ‫.وتكون‬ ‫المكان‬ ‫من‬
‫فتحة‬ ‫وتكون‬ , ‫أخري‬ ‫مرنة‬ ‫وصلة‬ ‫بواسطة‬ ‫القريب‬ ‫بالحائط‬ ‫فتحة‬ ‫مع‬ ‫الطرد‬ ‫فتحة‬ ‫عند‬ ‫المروحة‬ ‫وتتصل‬
‫لد‬ ‫منعا‬ ‫المروحة‬ ‫تشغيل‬ ‫مع‬ ‫تفتح‬ ‫متحركة‬ ‫ريش‬ ‫ذات‬ ) ‫برواز‬ ( ‫بإطار‬ ‫مزينة‬ ‫الحائط‬‫و‬ ‫الحشرات‬ ‫خول‬
‫وعدم‬ ‫الريش‬ ‫تعلق‬ ‫حالة‬ ‫في‬ ‫الفتحة‬ ‫لتغطيت‬ ‫سلك‬ ‫شبك‬ ‫يستخدم‬ ‫وقد‬ ‫المروحة‬ ‫عمل‬ ‫عدم‬ ‫عند‬ ‫األتربة‬
‫شكل‬ , ‫انطباقها‬( ) .
‫واحدا‬ ‫جسما‬ ‫ليسا‬ ‫المروحة‬ ‫و‬ ‫السحب‬ ‫فتحة‬ ، ‫المستعار‬ ‫السقف‬ ‫ضمن‬ ‫مروحة‬ : ) ( ‫شكل‬
‫ب‬ ‫المستعار‬ ‫السقف‬ ‫مسطح‬ ‫على‬ ‫توزيعها‬ ‫يتم‬ ‫أكثر‬ ‫أو‬ ‫مروحة‬ ‫تستخدم‬ ‫وقد‬‫باألداء‬ ‫تخل‬ ‫ال‬ ‫كمالية‬ ‫طريقة‬
‫خطية‬ ‫مراوح‬faninline
‫اع‬ّ‫ف‬‫الد‬ ‫النوع‬ ‫من‬ ‫هي‬ ‫و‬propeller type‫من‬ ‫جزءا‬ ‫تشكل‬ ‫بحيث‬ ‫الهواء‬ ‫مسار‬ ‫ضمن‬ ‫تركيبها‬ ‫ويتم‬
( ‫شكل‬ , ‫تشغيلها‬ ‫عن‬ ‫الناتجة‬ ‫الضوضاء‬ ‫على‬ ‫التغلب‬ ‫صعوبة‬ ‫المراوح‬ ‫هذه‬ ‫يعيب‬ ‫أنه‬ ‫إال‬ ‫الهواء‬ ‫مجاري‬
‫طاردة‬ ‫بمراوح‬ ‫عنها‬ ‫يستعاض‬ ‫و‬ , )‫توفره‬ ‫ال‬ ‫الذي‬ ‫بالهدوء‬ ‫تمتاز‬ ‫وهذه‬ ‫الخط‬ ‫ضمن‬ ‫تركب‬ ‫و‬ ‫مركزية‬
‫أخري‬ ‫مروحة‬ ‫أي‬.
‫دفاعة‬ ‫مروحة‬ : ) ( ‫شكل‬
‫للمراوح‬ ‫الهندسي‬ ‫التصنيف‬
‫أ‬–‫المحورية‬ ‫المراوح‬AXIAL FANS
‫أنواع‬ ‫ثالثة‬ ‫وهي‬:
1–‫الدفاعة‬ ‫المحورية‬ ‫المروحة‬:
‫تأثير‬ ‫تحت‬ ‫الهواء‬ ‫من‬ ‫كبيرة‬ ‫كمية‬ ‫تحريك‬ ‫في‬ ‫تستخدم‬ ‫و‬ ‫أكثر‬ ‫أو‬ ‫ريشتين‬ ‫ذات‬ ) : ‫شكل‬ ( ‫مروحة‬ ‫وهي‬
‫عن‬ ‫تزيد‬ ‫ال‬ ‫منخفضة‬ ‫استاتيكية‬ ‫ضغوط‬0.75‫مائية‬ ‫بوصة‬.
‫المكونات‬ ‫بخصوص‬ ‫و‬‫صرة‬ ‫على‬ ‫الريش‬ ‫تجميع‬ ‫يتم‬ ‫فإنه‬HUB‫مباشرة‬ ‫المحرك‬ ‫عمود‬ ‫مع‬ ‫تثبيتها‬ ‫يتم‬
‫با‬ ‫حركة‬ ‫نقل‬ ‫طارة‬ ‫مع‬ ‫عمود‬ ‫علي‬ ‫أو‬ ،‫من‬ ‫جلب‬ ( ‫إنزالقية‬ ‫كراسي‬ ‫على‬ ‫العمود‬ ‫يحمل‬ ‫و‬ ، ‫لسيور‬
‫بلي‬ ‫رولمان‬ ‫كراسي‬ ‫أو‬ ) ‫بالجرافيت‬ ‫مدعمة‬ ‫أو‬ ‫التزييت‬ ‫ذاتية‬ ‫النحاس‬ ‫سبائك‬.
‫قدرات‬ ‫ذات‬ ‫محركات‬ ‫باستخدام‬ ‫الهواء‬ ‫من‬ ‫كبيرة‬ ‫كميات‬ ‫تعطي‬ ‫أنها‬ ‫المراوح‬ ‫هذه‬ ‫مميزات‬ ‫من‬
‫حصانية‬‫طاقة‬ ‫تكلفة‬ ‫بأقل‬ ‫الهواء‬ ‫تحريك‬ ‫أي‬ ، ‫األخرى‬ ‫األنواع‬ ‫عن‬ ‫يميزها‬ ‫ما‬ ‫وهذا‬ ، ‫القدرة‬ ‫صغيرة‬.
‫و‬ ‫اإلزعاج‬ ‫في‬ ‫يتسبب‬ ‫ريشها‬ ‫أحد‬ ‫في‬ ‫اعوجاج‬ ‫أي‬ ‫عن‬ ‫فضال‬ ‫لها‬ ‫اتزان‬ ‫عمل‬ ‫صعوبة‬ ‫عيوبها‬ ‫أهم‬ ‫من‬
‫المكثف‬ ‫زعانف‬ ‫أو‬ ‫الغالف‬ ‫تلف‬ ‫في‬ ‫فيتسبب‬ ‫المروحة‬ ‫لحركة‬ ‫المخصص‬ ‫الحيز‬ ‫يتجاوز‬ ‫ربما‬.
2 –‫ا‬‫األنبوبية‬ ‫المحورية‬ ‫لمروحة‬TUBE AXIAL FAN
‫ضمن‬ ‫للتركيب‬ ‫تستخدم‬ ‫و‬ ، ‫سابقتها‬ ‫من‬ ‫الهواء‬ ‫تحريك‬ ‫على‬ ‫قدرة‬ ‫أكثر‬ ) : ‫شكل‬ ( ‫مروحة‬ ‫وهي‬
‫أو‬ ، ‫حلزونية‬ ‫تكون‬ ‫الهواء‬ ‫حركة‬ ‫أن‬ ‫المراوح‬ ‫هذه‬ ‫يعيب‬ ‫و‬ ، ) ‫الهواء‬ ‫مجاري‬ ( ‫الهواء‬ ‫مسارات‬
‫دوامية‬ : ‫أدق‬ ‫بتعبير‬SPIRAL‫و‬ ‫ضوضاء‬ ‫في‬ ‫يتسبب‬ ‫مما‬‫احتماله‬ ‫أو‬ ‫عليه‬ ‫السيطرة‬ ‫يصعب‬ ‫صخب‬‫و‬
‫المنشآت‬ ‫في‬ ‫إال‬ ‫استخداماتنا‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫استبعاد‬ ‫سبب‬ ‫لنا‬ ‫يفسر‬ ‫هذا‬ ‫و‬ ، ‫هائل‬ ‫احتكاكي‬ ‫فقد‬

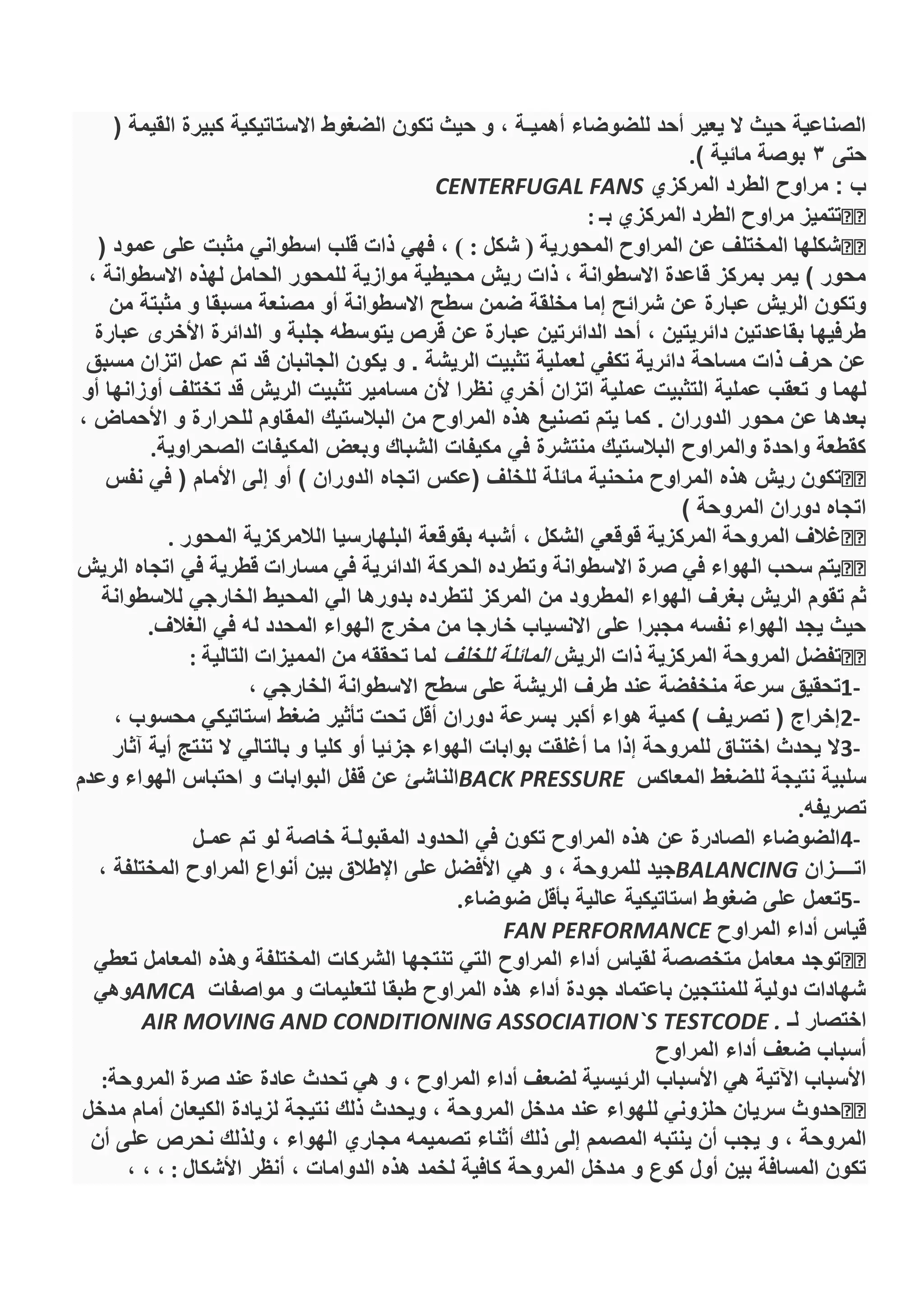

19. ( ‫القيمة‬ ‫كبيرة‬ ‫االستاتيكية‬ ‫الضغوط‬ ‫تكون‬ ‫حيث‬ ‫و‬ ، ‫أهميـة‬ ‫للضوضاء‬ ‫أحد‬ ‫يعير‬ ‫ال‬ ‫حيث‬ ‫الصناعية‬
‫حتى‬3) ‫مائية‬ ‫بوصة‬.
‫المركزي‬ ‫الطرد‬ ‫مراوح‬ : ‫ب‬CENTERFUGAL FANS
‫بـ‬ ‫المركزي‬ ‫الطرد‬ ‫مراوح‬ ‫تتميز‬:
, ) : ‫شكل‬ ( ‫المحورية‬ ‫المراوح‬ ‫عن‬ ‫المختلف‬ ‫شكلها‬( ‫عمود‬ ‫على‬ ‫مثبت‬ ‫اسطواني‬ ‫قلب‬ ‫ذات‬ ‫فهي‬
، ‫االسطوانة‬ ‫لهذه‬ ‫الحامل‬ ‫للمحور‬ ‫موازية‬ ‫محيطية‬ ‫ريش‬ ‫ذات‬ ، ‫االسطوانة‬ ‫قاعدة‬ ‫بمركز‬ ‫يمر‬ ) ‫محور‬
‫مخلقة‬ ‫إما‬ ‫شرائح‬ ‫عن‬ ‫عبارة‬ ‫الريش‬ ‫وتكون‬‫من‬ ‫مثبتة‬ ‫و‬ ‫مسبقا‬ ‫مصنعة‬ ‫أو‬ ‫االسطوانة‬ ‫سطح‬ ‫ضمن‬
‫عبارة‬ ‫األخرى‬ ‫الدائرة‬ ‫و‬ ‫جلبة‬ ‫يتوسطه‬ ‫قرص‬ ‫عن‬ ‫عبارة‬ ‫الدائرتين‬ ‫أحد‬ ، ‫دائريتين‬ ‫بقاعدتين‬ ‫طرفيها‬
‫مسبق‬ ‫اتزان‬ ‫عمل‬ ‫تم‬ ‫قد‬ ‫الجانبان‬ ‫يكون‬ ‫و‬ . ‫الريشة‬ ‫تثبيت‬ ‫لعملية‬ ‫تكفي‬ ‫دائرية‬ ‫مساحة‬ ‫ذات‬ ‫حرف‬ ‫عن‬
‫ات‬ ‫عملية‬ ‫التثبيت‬ ‫عملية‬ ‫تعقب‬ ‫و‬ ‫لهما‬‫أو‬ ‫أوزانها‬ ‫تختلف‬ ‫قد‬ ‫الريش‬ ‫تثبيت‬ ‫مسامير‬ ‫ألن‬ ‫نظرا‬ ‫أخري‬ ‫زان‬
، ‫األحماض‬ ‫و‬ ‫للحرارة‬ ‫المقاوم‬ ‫البالستيك‬ ‫من‬ ‫المراوح‬ ‫هذه‬ ‫تصنيع‬ ‫يتم‬ ‫كما‬ . ‫الدوران‬ ‫محور‬ ‫عن‬ ‫بعدها‬
‫الصحراوية‬ ‫المكيفات‬ ‫وبعض‬ ‫الشباك‬ ‫مكيفات‬ ‫في‬ ‫منتشرة‬ ‫البالستيك‬ ‫والمراوح‬ ‫واحدة‬ ‫كقطعة‬.
‫ريش‬ ‫تكون‬‫منحن‬ ‫المراوح‬ ‫هذه‬‫نفس‬ ‫في‬ ( ‫األمام‬ ‫إلى‬ ‫أو‬ ) ‫الدوران‬ ‫اتجاه‬ ‫(عكس‬ ‫للخلف‬ ‫مائلة‬ ‫ية‬
) ‫المروحة‬ ‫دوران‬ ‫اتجاه‬
‫المركزية‬ ‫المروحة‬ ‫غالف‬‫المحور‬ ‫الالمركزية‬ ‫البلهارسيا‬ ‫بقوقعة‬ ‫أشبه‬ ، ‫الشكل‬ ‫قوقعي‬.
‫قطرية‬ ‫مسارات‬ ‫في‬ ‫الدائرية‬ ‫الحركة‬ ‫وتطرده‬ ‫االسطوانة‬ ‫صرة‬ ‫في‬ ‫الهواء‬ ‫سحب‬ ‫يتم‬‫الريش‬ ‫اتجاه‬ ‫في‬
‫ت‬ ‫ثم‬‫لالسطوانة‬ ‫الخارجي‬ ‫المحيط‬ ‫الي‬ ‫بدورها‬ ‫لتطرده‬ ‫المركز‬ ‫من‬ ‫المطرود‬ ‫الهواء‬ ‫بغرف‬ ‫الريش‬ ‫قوم‬
‫الغالف‬ ‫في‬ ‫له‬ ‫المحدد‬ ‫الهواء‬ ‫مخرج‬ ‫من‬ ‫خارجا‬ ‫االنسياب‬ ‫على‬ ‫مجبرا‬ ‫نفسه‬ ‫الهواء‬ ‫يجد‬ ‫حيث‬.
‫الريش‬ ‫ذات‬ ‫المركزية‬ ‫المروحة‬ ‫تفضل‬‫للخلف‬ ‫المائلة‬‫التالية‬ ‫المميزات‬ ‫من‬ ‫تحققه‬ ‫لما‬:
1-‫تحقيق‬، ‫الخارجي‬ ‫االسطوانة‬ ‫سطح‬ ‫على‬ ‫الريشة‬ ‫طرف‬ ‫عند‬ ‫منخفضة‬ ‫سرعة‬
2-، ‫محسوب‬ ‫استاتيكي‬ ‫ضغط‬ ‫تأثير‬ ‫تحت‬ ‫أقل‬ ‫دوران‬ ‫بسرعة‬ ‫أكبر‬ ‫هواء‬ ‫كمية‬ ) ‫تصريف‬ ( ‫إخراج‬
3-‫آثار‬ ‫أية‬ ‫تنتج‬ ‫ال‬ ‫بالتالي‬ ‫و‬ ‫كليا‬ ‫أو‬ ‫جزئيا‬ ‫الهواء‬ ‫بوابات‬ ‫أغلقت‬ ‫ما‬ ‫إذا‬ ‫للمروحة‬ ‫اختناق‬ ‫يحدث‬ ‫ال‬
‫المعاكس‬ ‫للضغط‬ ‫نتيجة‬ ‫سلبية‬BACK PRESSURE‫وعدم‬ ‫الهواء‬ ‫احتباس‬ ‫و‬ ‫البوابات‬ ‫قفل‬ ‫عن‬ ‫الناشئ‬
‫تصريفه‬.
4-‫عمـل‬ ‫تم‬ ‫لو‬ ‫خاصة‬ ‫المقبولـة‬ ‫الحدود‬ ‫في‬ ‫تكون‬ ‫المراوح‬ ‫هذه‬ ‫عن‬ ‫الصادرة‬ ‫الضوضاء‬
‫اتــــزان‬BALANCING، ‫المختلفة‬ ‫المراوح‬ ‫أنواع‬ ‫بين‬ ‫اإلطالق‬ ‫على‬ ‫األفضل‬ ‫هي‬ ‫و‬ ، ‫للمروحة‬ ‫جيد‬
5-‫ع‬ ‫استاتيكية‬ ‫ضغوط‬ ‫على‬ ‫تعمل‬‫ضوضاء‬ ‫بأقل‬ ‫الية‬.
‫المراوح‬ ‫أداء‬ ‫قياس‬FAN PERFORMANCE
‫تعطي‬ ‫المعامل‬ ‫وهذه‬ ‫المختلفة‬ ‫الشركات‬ ‫تنتجها‬ ‫التي‬ ‫المراوح‬ ‫أداء‬ ‫لقياس‬ ‫متخصصة‬ ‫معامل‬ ‫توجد‬
‫مواصفات‬ ‫و‬ ‫لتعليمات‬ ‫طبقا‬ ‫المراوح‬ ‫هذه‬ ‫أداء‬ ‫جودة‬ ‫باعتماد‬ ‫للمنتجين‬ ‫دولية‬ ‫شهادات‬AMCA‫وهي‬
‫لـ‬ ‫اختصار‬AIR MOVING AND CONDITIONING ASSOCIATION`S TESTCODE .
‫المراوح‬ ‫أداء‬ ‫ضعف‬ ‫أسباب‬
‫المروحة‬ ‫صرة‬ ‫عند‬ ‫عادة‬ ‫تحدث‬ ‫هي‬ ‫و‬ , ‫المراوح‬ ‫أداء‬ ‫لضعف‬ ‫الرئيسية‬ ‫األسباب‬ ‫هي‬ ‫اآلتية‬ ‫األسباب‬:
‫مدخل‬ ‫أمام‬ ‫الكيعان‬ ‫لزيادة‬ ‫نتيجة‬ ‫ذلك‬ ‫ويحدث‬ ، ‫المروحة‬ ‫مدخل‬ ‫عند‬ ‫للهواء‬ ‫حلزوني‬ ‫سريان‬ ‫حدوث‬
‫ي‬ ‫أن‬ ‫يجب‬ ‫و‬ ، ‫المروحة‬‫أن‬ ‫على‬ ‫نحرص‬ ‫ولذلك‬ ، ‫الهواء‬ ‫مجاري‬ ‫تصميمه‬ ‫أثناء‬ ‫ذلك‬ ‫إلى‬ ‫المصمم‬ ‫نتبه‬
‫األشكال‬ ‫أنظر‬ ، ‫الدوامات‬ ‫هذه‬ ‫لخمد‬ ‫كافية‬ ‫المروحة‬ ‫مدخل‬ ‫و‬ ‫كوع‬ ‫أول‬ ‫بين‬ ‫المسافة‬ ‫تكون‬:، ، ،

20. ‫ذلك‬ ‫يعالج‬ ‫و‬ ، ‫المروحة‬ ‫مدخل‬ ‫على‬ ‫المركب‬ ‫الكوع‬ ‫داخل‬ ‫تدافعه‬ ‫في‬ ‫الهواء‬ ‫توزيع‬ ‫انتظام‬ ‫عدم‬
‫توجيه‬ ‫ريش‬ ‫بتركيب‬‫شكل‬ ، ‫الكيعان‬ ‫هذه‬ ‫داخل‬: .
‫له‬ ‫المواجه‬ ‫الحائط‬ ‫و‬ ‫المدخل‬ ‫بين‬ ‫المسافة‬ ‫تكون‬ ‫كأن‬ ، ‫المروحة‬ ‫مدخل‬ ‫أمام‬ ‫كافي‬ ‫حيز‬ ‫وجود‬ ‫عدم‬
‫بين‬ ‫المسافة‬ ‫تقل‬ ‫أال‬ ‫هو‬ ‫ذلك‬ ‫عالج‬ ‫و‬ ، ) : ‫شكل‬ ( ‫مدخلين‬ ‫ذات‬ ‫المروحة‬ ‫كانت‬ ‫لو‬ ‫خاصة‬ ، ‫جدا‬ ‫قصيرة‬
‫مخر‬ ‫أما‬ ، ‫المروحة‬ ‫قطر‬ ‫قيمة‬ ‫عن‬ ‫المروحة‬ ‫مدخل‬ ‫و‬ ‫الحائط‬‫مستقيما‬ ‫مسارا‬ ‫يتبع‬ ‫أن‬ ‫فيجب‬ ‫الهواء‬ ‫ج‬
‫إلي‬ ‫سرعته‬ ‫عن‬ ‫الناتج‬ ‫الضغط‬ ‫طاقة‬ ‫تتحول‬ ‫أن‬ ‫للهواء‬ ‫الفرصة‬ ‫نعطي‬ ‫حتى‬ ‫ممكنة‬ ‫مسافة‬ ‫أطول‬ ‫إلى‬
‫توزيع‬ ‫نقطة‬ ‫آخر‬ ‫حتي‬ ‫بكفاءة‬ ‫و‬ ‫الهواء‬ ‫يدفع‬ ‫استاتيكي‬ ‫ضغط‬.
‫توجيه‬ ‫ريش‬ ‫تركيب‬ ‫يفضل‬ ‫دائما‬ ‫أنه‬ ‫تذكر‬VANS‫الكيعان‬ ‫في‬.
‫و‬ ‫تحـريك‬ ‫مروحـة‬ ‫اخـتيار‬‫الهـواء‬ ‫تداول‬
FAN SELECTION
‫المروحة‬ ‫اختيار‬ ‫ليتم‬ ‫توافرها‬ ‫الواجب‬ ‫المعلومات‬:
‫شفط‬ ‫أو‬ ‫تغذية‬ ‫سواء‬ ‫تحريكه‬ ‫المطلوب‬ ‫الهواء‬ ‫حجم‬CFM
‫للمروحة‬ ‫االستاتيكي‬ ‫الضغط‬STATIC PRESSURE ( SP )
‫مثل‬ ‫المروحة‬ ‫من‬ ‫المطلوبة‬ ‫الخدمة‬ ‫نوع‬:
1-‫انفجارية‬ ‫غازات‬ ‫طرد‬EXPLOSIVE FUMES
2-) ‫هواء‬ ‫استبدال‬ ( ‫عامة‬ ‫تهوية‬VENTILLATION
3-‫المكان‬ ‫من‬ ‫الحرارة‬ ‫طرد‬REMOVAL OF HEAT
4-‫خشنة‬ ‫مواد‬ ‫نقل‬ABRASIVE MATERIALS‫مثل‬ ‫صلبة‬ ‫و‬ ‫الفحم‬ ‫مسحوق‬ ‫مثل‬ ‫هشة‬ ‫جسيمات‬ ‫أو‬
‫ذلك‬ ‫شابه‬ ‫ما‬ ‫و‬ ‫القطن‬ ‫ألياف‬ ‫أو‬ ‫المجروش‬ ‫الفحم‬.
5-‫للمواد‬ ‫آكل‬ ‫تأثير‬ ‫لها‬ ‫كيماوية‬ ‫غازات‬ ‫طرد‬CORROSIVE MATERIALS
‫به‬ ‫المسموح‬ ‫الضوضاء‬ ‫مستوي‬ALLOWABLE SOUND LEVEL ( d b )
‫المروحة‬ ‫و‬ ‫المحرك‬ ‫بين‬ ‫الحركة‬ ‫نقل‬ ‫طريقة‬POWER TRANSMISSION‫الطرق‬ ‫أحد‬ ‫وهي‬ ,
‫اآلتية‬:
1-‫شكل‬ , ‫المحرك‬ ‫عمود‬ ‫على‬ ‫المروحة‬ ‫تركيب‬ ‫يتم‬ ‫إذ‬ , ‫مباشرة‬ ‫إدارة‬:
1-‫وسيطية‬ ‫إدارة‬:‫أو‬ ‫السيور‬ ‫باستخدام‬‫شكل‬ ، ‫تروس‬ ‫مجموعات‬:
‫المروحة‬ ‫تثبيت‬ ‫موقع‬FAN LOCATION :
1-‫شكل‬ ، ‫المطر‬ ‫من‬ ‫تحميها‬ ‫قبعة‬ ‫ذات‬ ‫ويكون‬ ، ‫المبني‬ ‫سقف‬ ‫على‬:
2-‫شكل‬ ، ‫جدارية‬:

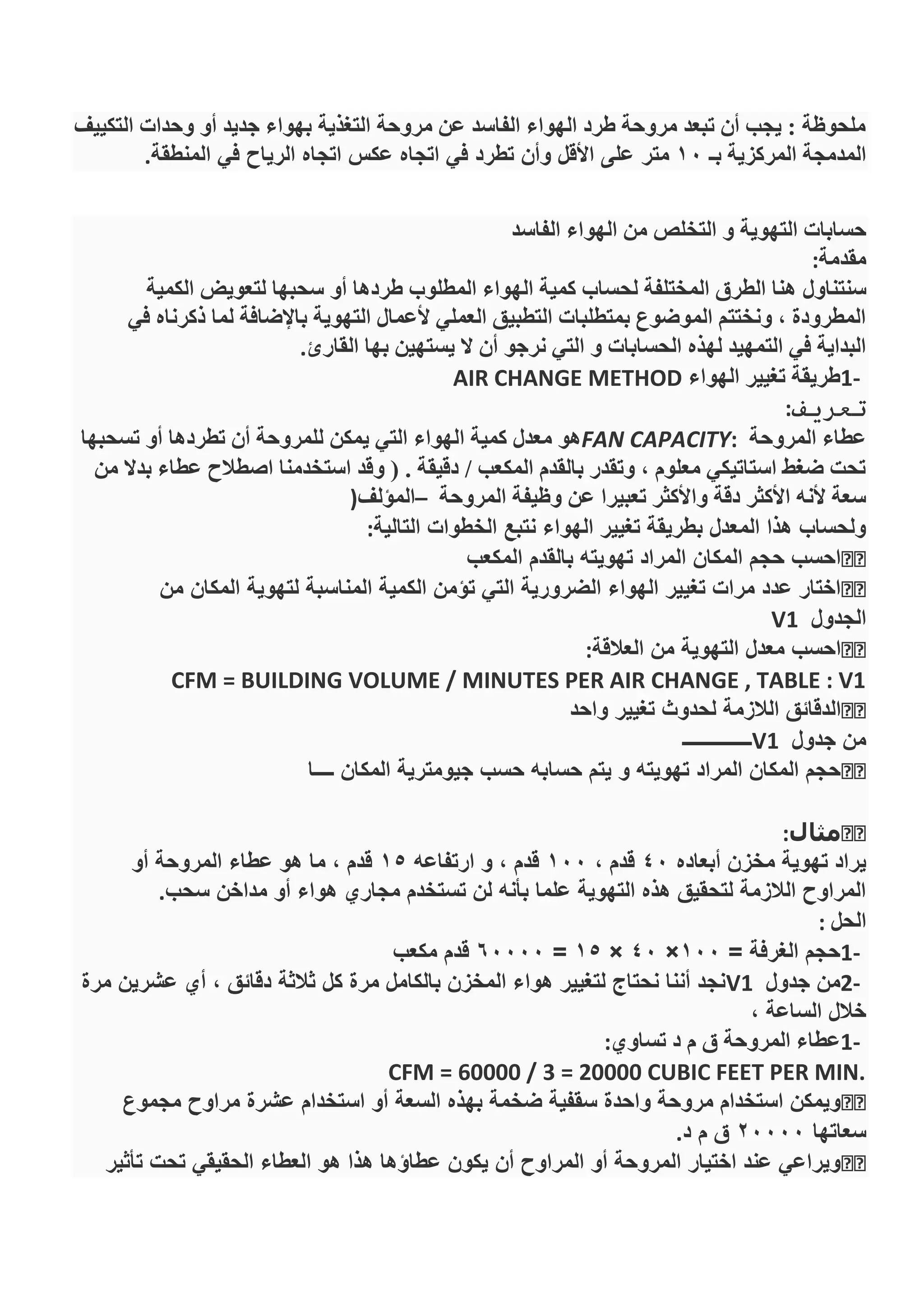

21. ‫التكييف‬ ‫وحدات‬ ‫أو‬ ‫جديد‬ ‫بهواء‬ ‫التغذية‬ ‫مروحة‬ ‫عن‬ ‫الفاسد‬ ‫الهواء‬ ‫طرد‬ ‫مروحة‬ ‫تبعد‬ ‫أن‬ ‫يجب‬ : ‫ملحوظة‬
‫بـ‬ ‫المركزية‬ ‫المدمجة‬10‫متر‬‫المنطقة‬ ‫في‬ ‫الرياح‬ ‫اتجاه‬ ‫عكس‬ ‫اتجاه‬ ‫في‬ ‫تطرد‬ ‫وأن‬ ‫األقل‬ ‫على‬.
‫التهوية‬ ‫حسابات‬‫التخلص‬ ‫و‬‫الفاسد‬ ‫الهواء‬ ‫من‬
‫مقدمة‬:
‫سنتناول‬‫الكمية‬ ‫لتعويض‬ ‫سحبها‬ ‫أو‬ ‫طردها‬ ‫المطلوب‬ ‫الهواء‬ ‫كمية‬ ‫لحساب‬ ‫المختلفة‬ ‫الطرق‬ ‫هنا‬
‫في‬ ‫ذكرناه‬ ‫لما‬ ‫باإلضافة‬ ‫التهوية‬ ‫ألعمال‬ ‫العملي‬ ‫التطبيق‬ ‫بمتطلبات‬ ‫الموضوع‬ ‫ونختتم‬ , ‫المطرودة‬
‫القارئ‬ ‫بها‬ ‫يستهين‬ ‫ال‬ ‫أن‬ ‫نرجو‬ ‫التي‬ ‫و‬ ‫الحسابات‬ ‫لهذه‬ ‫التمهيد‬ ‫في‬ ‫البداية‬.
1-‫الهواء‬ ‫تغيير‬ ‫طريقة‬AIR CHANGE METHOD
‫تعريف‬:
‫المروحة‬ ‫عطاء‬FAN CAPACITY:‫تسحبها‬ ‫أو‬ ‫تطردها‬ ‫أن‬ ‫للمروحة‬ ‫يمكن‬ ‫التي‬ ‫الهواء‬ ‫كمية‬ ‫معدل‬ ‫هو‬
‫من‬ ‫بدال‬ ‫عطاء‬ ‫اصطالح‬ ‫استخدمنا‬ ‫وقد‬ ( . ‫دقيقة‬ / ‫المكعب‬ ‫بالقدم‬ ‫وتقدر‬ , ‫معلوم‬ ‫استاتيكي‬ ‫ضغط‬ ‫تحت‬
‫المروحة‬ ‫وظيفة‬ ‫عن‬ ‫تعبيرا‬ ‫واألكثر‬ ‫دقة‬ ‫األكثر‬ ‫ألنه‬ ‫سعة‬–‫المؤلف‬)
‫التالية‬ ‫الخطوات‬ ‫نتبع‬ ‫الهواء‬ ‫تغيير‬ ‫بطريقة‬ ‫المعدل‬ ‫هذا‬ ‫ولحساب‬:
‫المكعب‬ ‫بالقدم‬ ‫تهويته‬ ‫المراد‬ ‫المكان‬ ‫حجم‬ ‫احسب‬
‫من‬ ‫المكان‬ ‫لتهوية‬ ‫المناسبة‬ ‫الكمية‬ ‫تؤمن‬ ‫التي‬ ‫الضرورية‬ ‫الهواء‬ ‫تغيير‬ ‫مرات‬ ‫عدد‬ ‫اختار‬
‫الجدول‬V1
‫العالقة‬ ‫من‬ ‫التهوية‬ ‫معدل‬ ‫احسب‬:
CFM = BUILDING VOLUME / MINUTES PER AIR CHANGE , TABLE : V1
‫واحد‬ ‫تغيير‬ ‫لحدوث‬ ‫الالزمة‬ ‫الدقائق‬
‫جدول‬ ‫من‬V1‫ــــــــــــــ‬
‫ــــا‬ ‫المكان‬ ‫جيومترية‬ ‫حسب‬ ‫حسابه‬ ‫يتم‬ ‫و‬ ‫تهويته‬ ‫المراد‬ ‫المكان‬ ‫حجم‬
‫مثال‬:
‫أبعاده‬ ‫مخزن‬ ‫تهوية‬ ‫يراد‬40، ‫قدم‬100‫ارتفاعه‬ ‫و‬ ، ‫قدم‬15‫عطاء‬ ‫هو‬ ‫ما‬ ، ‫قدم‬‫أو‬ ‫المروحة‬
‫سحب‬ ‫مداخن‬ ‫أو‬ ‫هواء‬ ‫مجاري‬ ‫تستخدم‬ ‫لن‬ ‫بأنه‬ ‫علما‬ ‫التهوية‬ ‫هذه‬ ‫لتحقيق‬ ‫الالزمة‬ ‫المراوح‬.
‫الحل‬:
1-= ‫الغرفة‬ ‫حجم‬100×40×15=60000‫مكعب‬ ‫قدم‬
2-‫جدول‬ ‫من‬V1‫مرة‬ ‫عشرين‬ ‫أي‬ ، ‫دقائق‬ ‫ثالثة‬ ‫كل‬ ‫مرة‬ ‫بالكامل‬ ‫المخزن‬ ‫هواء‬ ‫لتغيير‬ ‫نحتاج‬ ‫أننا‬ ‫نجد‬
، ‫الساعة‬ ‫خالل‬
1-‫عط‬‫تساوي‬ ‫د‬ ‫م‬ ‫ق‬ ‫المروحة‬ ‫اء‬:
CFM = 60000 / 3 = 20000 CUBIC FEET PER MIN.
‫مجموع‬ ‫مراوح‬ ‫عشرة‬ ‫استخدام‬ ‫أو‬ ‫السعة‬ ‫بهذه‬ ‫ضخمة‬ ‫سقفية‬ ‫واحدة‬ ‫مروحة‬ ‫استخدام‬ ‫ويمكن‬
‫سعاتها‬20000‫د‬ ‫م‬ ‫ق‬.
‫تأثير‬ ‫تحت‬ ‫الحقيقي‬ ‫العطاء‬ ‫هو‬ ‫هذا‬ ‫عطاؤها‬ ‫يكون‬ ‫أن‬ ‫المراوح‬ ‫أو‬ ‫المروحة‬ ‫اختيار‬ ‫عند‬ ‫ويراعي‬

22. ‫ال‬‫صفر‬ ‫تقريبا‬ ‫يساوي‬ ‫هذه‬ ‫حالتنا‬ ‫في‬ ‫هو‬ ‫الذي‬ ‫و‬ ، ‫للمكان‬ ‫المحسوب‬ ‫االستاتيكي‬ ‫ضغط‬.
‫ال‬ ‫حتي‬ ‫الرياح‬ ‫التجاه‬ ‫المعاكسة‬ ‫الجهة‬ ‫في‬ ‫تثبيتها‬ ‫يراعي‬ ‫أ‬ ‫فيجب‬ ‫جدارية‬ ‫مراوح‬ ‫اختيرت‬ ‫وإذا‬
، ‫المراوح‬ ‫ألداء‬ ‫عنيفة‬ ‫مقاومة‬ ‫الرياح‬ ‫تشكل‬
‫عن‬ ‫تكون‬ ‫ما‬ ‫أبعد‬ ‫تكون‬ ‫أن‬ ‫فيجب‬ ‫شفط‬ ‫مراوح‬ ‫كانت‬ ‫إذا‬ ‫و‬‫ال‬ ‫حتي‬ ‫مرغوبة‬ ‫الغير‬ ‫الروائح‬ ‫مصادر‬
‫المأهول‬ ‫المكان‬ ‫الي‬ ‫الروائح‬ ‫هذه‬ ‫ترتد‬
‫و‬ ‫الضوضاء‬ ‫تستحب‬ ‫ال‬ ‫حيث‬ ‫تفضل‬ ‫أنها‬ ‫إال‬ ،‫تكلفتها‬ ‫ارتفاع‬ ‫رغم‬ ، ‫السقفية‬ ‫المراوح‬ ‫فإن‬ ‫عموما‬ ‫و‬
‫واجهات‬ ‫جماليات‬ ‫على‬ ‫حريصا‬ ‫المعماري‬ ‫المهندس‬ ‫يكون‬ ‫عندما‬ ‫أو‬ ، ‫جدارية‬ ‫منافذ‬ ‫توجد‬ ‫ال‬ ‫حيث‬
‫المبني‬.
2-‫الحرارة‬ ‫طرد‬ ‫طريقة‬HEAT REMOVAL METHOD
‫التهوية‬ ‫من‬ ‫الغرض‬ ‫يكون‬ ‫عندما‬ : ‫أ‬ ‫الحالة‬
‫هو‬‫بارد‬ ‫بآخر‬ ‫ساخن‬ ‫هواء‬ ‫استبدال‬
‫التالية‬ ‫البيانات‬ ‫معرفة‬ ‫يلزم‬ ‫الحالة‬ ‫هذه‬ ‫في‬ ‫استبدالها‬ ‫المراد‬ ‫الهواء‬ ‫كمية‬ ‫حساب‬ ‫يتم‬ ‫لكي‬:
) ‫الخارجي‬ ‫للهواء‬ ( ‫الخارجية‬ ‫الحرارة‬ ‫درجة‬AMBIENT TEMPRATURE
‫المكان‬ ‫داخل‬ ‫المرغوبة‬ ‫الحرارة‬ ‫درجة‬
‫في‬ ‫الحرارية‬ ‫البريطانية‬ ‫بالوحدات‬ ‫مقدرة‬ ‫داخله‬ ‫المتولدة‬ ‫و‬ ‫المكان‬ ‫يكتسبها‬ ‫التي‬ ‫الحرارة‬ ‫كمية‬
‫الدقيقة‬
‫د‬ ‫م‬ ‫ق‬ ‫الـ‬ ‫لحساب‬ ‫التالية‬ ‫العالقات‬ ‫أحد‬ ‫نستخدم‬ ‫ثم‬:
‫الدقيقة‬ ‫في‬ ‫الكلية‬ ‫الحرارة‬TOTAL BTU PER MINUTE
CFM = -------------------------------------------------------------------------------
0.018 x ( TEMP DIFFERENCE , F )
‫الحرارة‬ ‫درجات‬ ‫فرق‬:
‫ــ‬ ‫الداخلية‬ ‫و‬ ‫الخارجية‬ ‫الحرارة‬ ‫درجة‬ ‫بين‬
‫أو‬
‫الساعة‬ ‫في‬ ‫الكلية‬ ‫الحرارة‬TOTAL BTU PER HOUR
CFM = -------------------------------------------------------------------------------
1.08 x ( TEMP DIFFERENCE , F )
‫ديزل‬ ‫بمحرك‬ ‫يعمل‬ ‫كهرباء‬ ‫مولد‬ ‫على‬ ‫تحتوي‬ ‫غرفة‬ ‫تهوية‬ ‫متطلبات‬ : ‫ب‬ ‫الحالة‬
1-‫بالحصان‬ ‫تقاس‬ ‫المحرك‬ ‫قدرة‬ ‫كانت‬ ‫إذا‬:
‫ا‬ ‫من‬ ‫استبدالها‬ ‫المراد‬ ‫الهواء‬ ‫كمية‬ ‫تحسب‬‫لعالقة‬:
‫بالحصان‬ ‫المحرك‬ ‫قدرة‬400x ( ENGINE MAX. H P )
CFM = --------------------------------------------------------------------------------
EQUIPMENT ROOM TEMP. RISE ABOVE AMBIENT TEMP.,F

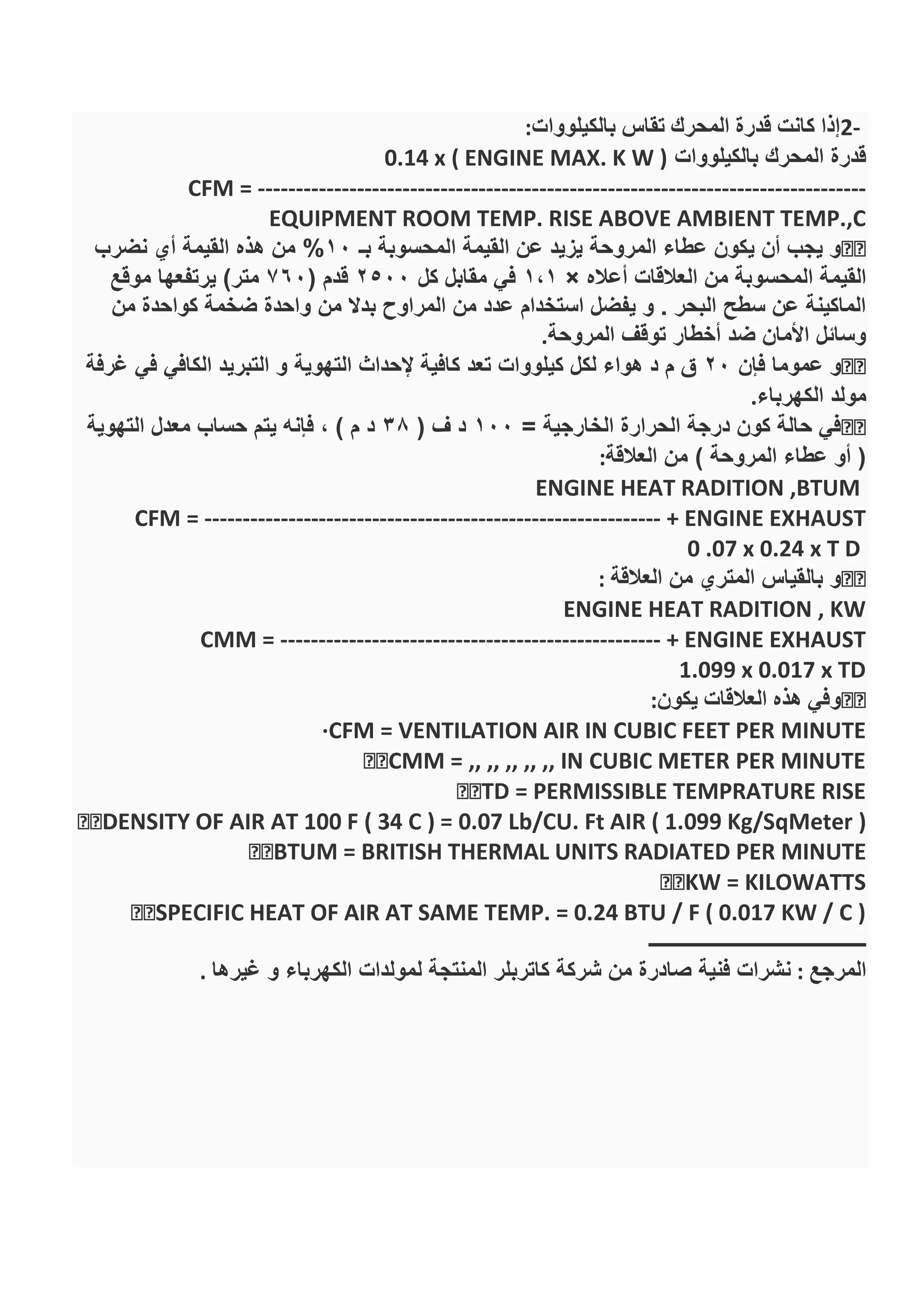

23. 2-‫بالكيلووات‬ ‫تقاس‬ ‫المحرك‬ ‫قدرة‬ ‫كانت‬ ‫إذا‬:
‫بالكيلووات‬ ‫المحرك‬ ‫قدرة‬0.14 x ( ENGINE MAX. K W )
CFM = --------------------------------------------------------------------------------
EQUIPMENT ROOM TEMP. RISE ABOVE AMBIENT TEMP.,C
‫بـ‬ ‫المحسوبة‬ ‫القيمة‬ ‫عن‬ ‫يزيد‬ ‫المروحة‬ ‫عطاء‬ ‫يكون‬ ‫أن‬ ‫يجب‬ ‫و‬10%‫نضرب‬ ‫أي‬ ‫القيمة‬ ‫هذه‬ ‫من‬
‫المحس‬ ‫القيمة‬‫أعاله‬ ‫العالقات‬ ‫من‬ ‫وبة‬×1،1‫كل‬ ‫مقابل‬ ‫في‬2500( ‫قدم‬760‫موقع‬ ‫يرتفعها‬ )‫متر‬
‫من‬ ‫كواحدة‬ ‫ضخمة‬ ‫واحدة‬ ‫من‬ ‫بدال‬ ‫المراوح‬ ‫من‬ ‫عدد‬ ‫استخدام‬ ‫يفضل‬ ‫و‬ . ‫البحر‬ ‫سطح‬ ‫عن‬ ‫الماكينة‬
‫المروحة‬ ‫توقف‬ ‫أخطار‬ ‫ضد‬ ‫األمان‬ ‫وسائل‬.
‫فإن‬ ‫عموما‬ ‫و‬20‫التهوية‬ ‫إلحداث‬ ‫كافية‬ ‫تعد‬ ‫كيلووات‬ ‫لكل‬ ‫هواء‬ ‫د‬ ‫م‬ ‫ق‬‫غرفة‬ ‫في‬ ‫الكافي‬ ‫التبريد‬ ‫و‬
‫الكهرباء‬ ‫مولد‬.
= ‫الخارجية‬ ‫الحرارة‬ ‫درجة‬ ‫كون‬ ‫حالة‬ ‫في‬100( ‫ف‬ ‫د‬38‫التهوية‬ ‫معدل‬ ‫حساب‬ ‫يتم‬ ‫فإنه‬ ، ) ‫م‬ ‫د‬
‫العالقة‬ ‫من‬ ) ‫المروحة‬ ‫عطاء‬ ‫أو‬ (:
ENGINE HEAT RADITION ,BTUM
CFM = ------------------------------------------------------------ + ENGINE EXHAUST
0 .07 x 0.24 x T D
‫العالقة‬ ‫من‬ ‫المتري‬ ‫بالقياس‬ ‫و‬:
ENGINE HEAT RADITION , KW
CMM = -------------------------------------------------- + ENGINE EXHAUST
1.099 x 0.017 x TD
‫يكون‬ ‫العالقات‬ ‫هذه‬ ‫وفي‬:
·CFM = VENTILATION AIR IN CUBIC FEET PER MINUTE
CMM = ,, ,, ,, ,, ,, IN CUBIC METER PER MINUTE
TD = PERMISSIBLE TEMPRATURE RISE
KW = KILOWATTS
IR AT SAME TEMP. = 0.24 BTU / F ( 0.017 KW / C )
‫ــــــــــــــــــــــــــــــــــــــــــــ‬
‫المرجع‬:‫غيرها‬ ‫و‬ ‫الكهرباء‬ ‫لمولدات‬ ‫المنتجة‬ ‫كاتربلر‬ ‫شركة‬ ‫من‬ ‫صادرة‬ ‫فنية‬ ‫نشرات‬.

24. 3-‫الطبيعية‬ ‫التهوية‬NATURAL VENTILATION
‫على‬ ‫الطريقة‬ ‫هذه‬ ‫تعتمد‬:
‫فرق‬ ‫وجود‬‫تهويته‬ ‫المراد‬ ‫المكان‬ ‫داخل‬ ‫الهواء‬ ‫و‬ ‫الخارجي‬ ‫الهواء‬ ‫كثافة‬ ‫بين‬.
‫ال‬ ‫في‬ ‫نسبيا‬ ‫نشطة‬ ‫رياح‬ ‫وجود‬‫تهويته‬ ‫المراد‬ ‫المبني‬ ‫أرضه‬ ‫على‬ ‫المقام‬ ‫موقع‬.
‫انتشار‬ ‫على‬ ‫اعتمدت‬ ‫إذا‬ ‫شديد‬ ‫ببطيء‬ ‫تتم‬ ‫أنها‬ ‫إذ‬ ‫الطريقة‬ ‫هذه‬ ‫على‬ ‫كلية‬ ‫االعتماد‬ ‫يمكن‬ ‫ال‬ ‫أنه‬ ‫إال‬
‫الهواء‬AIR DEFFUSION‫لك‬ ، ‫فقط‬‫الكثافات‬ ‫بين‬ ‫الفرق‬ ‫استغالل‬ ‫تم‬ ‫إذا‬ ‫أفضل‬ ‫بصورة‬ ‫تتم‬ ‫التهوية‬ ‫ن‬
‫العالقة‬ ‫من‬ ‫الهواء‬ ‫سرعة‬ ‫تحديد‬ ‫يمكن‬ ‫الحالة‬ ‫هذه‬ ‫وفي‬ ، ‫الهواء‬ ‫حركة‬ ‫إحداث‬ ‫في‬ ‫تأثيرا‬ ‫األكثر‬ ‫فهي‬
·‫أن‬ ‫تجد‬ ‫العالقة‬ ‫هذه‬ ‫في‬:
·‫الجاذبية‬ ‫تسارع‬ ‫عجلة‬g
·‫المبني‬ ‫ارتفاع‬h
·‫خار‬ ‫و‬ ‫داخل‬ ‫للهواء‬ ‫المطلقة‬ ‫الحرارة‬ ‫درجات‬‫المبني‬ ‫ج‬: TI & To
‫عناصرها‬ ‫أحد‬ ‫التي‬ ‫العالقة‬ ‫من‬ ‫التهوية‬ ‫بطريقة‬ ‫استبداله‬ ‫المطلوب‬ ‫الهواء‬ ‫تدفق‬ ‫معدل‬ ‫حساب‬ ‫يتم‬ ‫و‬
‫السحب‬ ‫مدخنة‬ ‫مقطع‬ ‫مساحة‬AREA OF CHIMNY INLET‫هي‬ ‫و‬ ،:
CFM = V ( 60 ) ( AREA OF CHEMINY INLET )
‫كما‬ ‫الخيام‬ ‫هذه‬ ‫تصنع‬ ‫حيث‬ ، ‫للخيام‬ ‫تصلح‬ ‫الطريقة‬ ‫وهذه‬‫و‬ ‫طبيعي‬ ‫تبريد‬ ‫لبرج‬ ‫غالف‬ ‫كانت‬ ‫لو‬
‫ألعلى‬ ‫الصغرى‬ ‫قاعدته‬ ‫ناقص‬ ‫قائم‬ ‫مخروط‬ ‫كان‬ ‫لو‬ ‫كما‬ ‫الخيمة‬ ‫مجسم‬ ‫شكل‬ ‫يكون‬.
‫الهواء‬ ‫تدفق‬ ‫هذا‬ ‫على‬ ‫فيترتب‬ ‫العليا‬ ‫المخروط‬ ‫فوهة‬ ‫عند‬ ‫خلخلة‬ ‫إحداث‬ ‫في‬ ‫الرياح‬ ‫سريان‬ ‫يتسبب‬ ‫و‬
‫األجناب‬ ‫من‬ ‫تتدفق‬ ‫جديدة‬ ‫كمية‬ ‫خلفه‬ ‫ساحبا‬ ‫الخيمة‬ ‫من‬ ‫خارجا‬ ‫أعال‬ ‫إلي‬‫و‬ ، ‫الكبرى‬ ‫القاعدة‬ ‫عند‬
‫حررته‬ ‫درجة‬ ‫ارتفاع‬ ‫أعال‬ ‫إلى‬ ‫الخيمة‬ ‫داخل‬ ‫من‬ ‫الهواء‬ ‫سريان‬ ‫على‬ ‫يساعد‬.
‫الهواء‬ ‫مجري‬ ‫مقاومة‬ ‫تعيين‬
‫الهواء‬ ‫لسريان‬ ‫المعاكس‬ ‫الضغط‬ ‫بقياس‬ ‫الهواء‬ ‫مجري‬ ‫مقاومة‬ ‫تقدر‬‫المقاومة‬ ‫وهذه‬ ، ‫المجري‬ ‫خالل‬
‫حركته‬ ‫وتعترض‬ ، ‫الطول‬ ‫و‬ ‫األبعاد‬ ‫محدد‬ ‫مسار‬ ‫اتخاذ‬ ‫على‬ ‫بإجباره‬ ‫الهواء‬ ‫حركة‬ ‫تحديد‬ ‫عن‬ ‫ناتجة‬
‫هذه‬ ‫يجدران‬ ‫احتكاكه‬ ‫في‬ ‫المجري‬ ‫مقاومة‬ ‫وتتمثل‬ ‫بوابات‬ ‫و‬ ‫مآخذ‬ ‫و‬ ‫كيعان‬ ‫خالل‬ ‫المرور‬ ‫أيضا‬
‫المجري‬ ‫داخل‬ ‫الهواء‬ ‫لسرعة‬ ‫طبقا‬ ‫االحتكاك‬ ‫قيمة‬ ‫وتتحدد‬ ‫المكونات‬‫المقاومة‬ ‫هذه‬ ‫عن‬ ‫التعبير‬ ‫يتم‬ ‫و‬ ،
‫االستاتيكي‬ ‫الضغط‬ ‫بلفظ‬STATIC PRESSURE .
‫الضغطالذي‬ ‫في‬ ‫الفقد‬ ‫و‬ ‫داخله‬ ‫الهواء‬ ‫سرعة‬ ‫و‬ ‫الهوائي‬ ‫المجري‬ ‫قطر‬ ‫بين‬ ‫العالقة‬ ‫رصد‬ ‫تم‬ ‫وقد‬
‫طوله‬ ‫مجري‬ ‫في‬ ‫مروره‬ ‫خالل‬ ‫الهواء‬ ‫له‬ ‫يتعرض‬100‫شكل‬ ‫الخريطة‬ ‫في‬ ‫قدم‬.
‫ملحقات‬ ( ‫للمجري‬ ‫المكملة‬ ‫القطع‬) ‫المجري‬‫يتم‬ ، ‫غيرها‬ ‫و‬ ‫المآخذ‬ ‫و‬ ‫البوابات‬ ‫و‬ ‫الكيعان‬ ‫مثل‬ ،
‫مقطع‬ ‫ذات‬ ‫الهواء‬ ‫مسار‬ ‫ضمن‬ ‫كوعا‬ ‫استخدمنا‬ ‫إذا‬ ‫المثال‬ ‫سبيل‬ ‫فعلى‬ ، ‫مستقيم‬ ‫بمسار‬ ‫معادلتها‬
=‫المقطع‬ ‫ضلعي‬ ‫بين‬ ‫والنسبة‬ ‫مستطيل‬0.25= ‫العرض‬ ‫الي‬ ‫المقطع‬ ‫قطر‬ ‫نسبة‬ ‫و‬0.75‫من‬ ‫فإنه‬
‫نتيجة‬ ، ‫الضغط‬ ‫في‬ ‫الفقد‬ ‫يكون‬ ، ‫الجدول‬، ‫الكوع‬ ‫هذا‬ ‫لوجود‬‫لـ‬ ‫مساويا‬0.6‫المجري‬ ‫طول‬ ‫ويكون‬
‫يعادله‬ ‫الذي‬ ‫المستقيم‬‫لـ‬ ‫مساويا‬12، ‫بوصة‬‫الكوع‬ ‫يكون‬ ‫الذي‬ ‫المستقيم‬ ‫المجري‬ ‫طول‬ ‫الي‬ ‫تضاف‬
‫مكوناته‬ ‫أحد‬

25. ‫الهواء‬ ‫مجرى‬ ‫مقاومة‬ ‫تعيين‬
‫المقاومة‬ ‫وهذه‬ ‫المجري‬ ‫خالل‬ ‫الهواء‬ ‫لسريان‬ ‫المعاكس‬ ‫الضغط‬ ‫بقياس‬ ‫الهواء‬ ‫مجرى‬ ‫مقاومة‬ ‫تقدر‬
ً‫ا‬‫أيض‬ ‫حركته‬ ‫وتعترض‬ ‫والطول‬ ‫االبعاد‬ ‫محدد‬ ‫مسار‬ ‫اتخاذ‬ ‫على‬ ‫بأجباره‬ ‫الهواء‬ ‫حركة‬ ‫تحديد‬ ‫عن‬ ‫ناتجة‬
‫المكونات‬ ‫هذه‬ ‫بجدران‬ ‫احتكاكه‬ ‫في‬ ‫المجري‬ ‫مقاومة‬ ‫وتتمثل‬ ‫وبوابات‬ ‫ومأخذ‬ ‫كيعان‬ ‫خالل‬ ‫المرور‬
‫الضغط‬ ‫بلفظ‬ ‫المقاومة‬ ‫هذه‬ ‫عن‬ ‫التعبير‬ ‫ويتم‬ ‫المجري‬ ‫الهواء‬ ‫لسرعة‬ ً‫ا‬‫طبق‬ ‫االحتكاك‬ ‫قيمة‬ ‫وتتحدد‬
‫االستاتيكي‬STATIC PRESSURE
‫الذي‬ ‫الضغط‬ ‫في‬ ‫والفقد‬ ‫داخله‬ ‫اهواء‬ ‫وسرعة‬ ‫الهوائي‬ ‫المجري‬ ‫قطر‬ ‫بين‬ ‫العالقة‬ ‫رصد‬ ‫تم‬ ‫وقد‬
‫طوله‬ ‫مجري‬ ‫في‬ ‫مروره‬ ‫خالل‬ ‫الهواء‬ ‫له‬ ‫يتعرض‬100‫الخريطة‬ ‫في‬ ‫قدم‬‫شكل‬
‫يتم‬ ، ‫وغيرها‬ ‫والمأخذ‬ ‫البوابات‬ ‫و‬ ‫الكيعان‬ ‫مثل‬ ، ) ‫المجري‬ ‫ملحقات‬ ( ‫للمجري‬ ‫المكملة‬ ‫القطع‬
‫مقطع‬ ‫ذات‬ ‫الهواء‬ ‫مسار‬ ‫ضمن‬ ً‫ا‬‫كوع‬ ‫استخدمنا‬ ‫إذا‬ ‫المثال‬ ‫سبيل‬ ‫فعلى‬ ، ‫مستقيم‬ ‫بمسار‬ ‫معادلتها‬
= ‫المقطع‬ ‫ضلعي‬ ‫بين‬ ‫والنسبة‬ ‫مستطيل‬0.25= ‫العرض‬ ‫الى‬ ‫المقطع‬ ‫قطر‬ ‫ونسبة‬0.75‫م‬ ‫فانه‬‫ن‬
‫ل‬ ً‫ا‬‫مساوي‬ ‫الكوع‬ ‫هذا‬ ‫لوجود‬ ‫نتيجة‬ ‫الضغط‬ ‫في‬ ‫الفقد‬ ‫يكون‬ ‫الجدول‬0.6‫المستقيم‬ ‫المجري‬ ‫طول‬ ‫ويكون‬
‫ل‬ ً‫ا‬‫مساوي‬ ‫يعادله‬ ‫الذي‬12‫مكوناته‬ ‫أحد‬ ‫الكوع‬ ‫يكون‬ ‫الذي‬ ‫المستقيم‬ ‫المجري‬ ‫طول‬ ‫الى‬ ‫تضاف‬ ‫بوصة‬
‫التالي‬ ‫بالترتيب‬ ‫المجري‬ ‫مقاومة‬ ‫حساب‬ ‫يتم‬:
1-‫م‬ ‫الهواء‬ ‫يقطعها‬ ‫مسافة‬ ‫طول‬ ‫احسب‬‫الوحدة‬ ‫من‬ ‫انطالقه‬ ‫لحظة‬ ‫ن‬
2-‫المستقيم‬ ‫المجري‬ ‫من‬ ‫يعادلها‬ ‫ما‬ ) ( ‫الجدول‬ ‫من‬ ‫،واستخرج‬ ‫وصنفها‬ ‫الملحقات‬ ‫ععد‬ ‫احصر‬
3-‫أطوال‬ ‫اليها‬ ً‫ا‬‫مضاف‬ ‫الوحدة‬ ‫من‬ ً‫ا‬‫بدء‬ ‫الهواء‬ ‫فيه‬ ‫يمر‬ ‫مجرى‬ ‫أطول‬ ‫لمكونات‬ ‫المكافئة‬ ‫االطوال‬ ‫اجمع‬
‫لل‬ ‫الكلي‬ ‫امكافىء‬ ‫الطول‬ ‫على‬ ‫لتحصل‬ ‫منها‬ ‫المستقيمة‬ ‫االجزاء‬‫مجري‬
4-‫على‬ ‫مقسوما‬ ‫الكلي‬ ‫المكافىء‬ ‫الطول‬ * ‫الخريطة‬ ‫من‬ ‫المستخرج‬ ‫االحتكاكي‬ ‫الفقد‬ ‫قيمة‬ ‫اضرب‬100
‫ستاتيكي‬ ‫اال‬ ‫الضغط‬ ‫على‬ ‫تحصل‬ ‫وهكذا‬
SP = INCH H 20 PER 100FT * TOTAL EQUIV LENGTH/100
‫مثال‬:
‫قدرها‬ ‫الفاسد‬ ‫الهواء‬ ‫من‬ ‫كمية‬6000‫طوله‬ ‫هواء‬ ‫مجري‬ ‫عبر‬ ‫تصريفها‬ ‫يراد‬ ‫د‬ ‫م‬ ‫ق‬50‫وقطره‬ ‫قدم‬
18‫بكوع‬ ‫متصل‬ ، ‫بوصة‬90= ‫مخرجه‬ ‫و‬205‫احتكاك‬ ‫عن‬ ‫الناتج‬ ‫الفقد‬ ‫مقدار‬ ‫احسب‬ ، ‫قطره‬ *
‫فيه‬ ‫مروره‬ ‫أثناء‬ ‫للمجري‬ ‫الداخلي‬ ‫بالسطح‬ ‫الهواء‬
‫الحل‬:
1-‫لكل‬ ‫أنه‬ ‫نجد‬ ‫االحتكاكي‬ ‫الفقد‬ ‫خريطة‬ ‫الى‬ ‫بالرجوع‬100‫قطره‬ ‫مجري‬ ‫من‬ ‫طولي‬ ‫قدم‬18‫بوصة‬
‫تعادل‬ ‫مقاومة‬ ‫الهواء‬ ‫يواجه‬0.8) ‫ملحقات‬ ‫أية‬ ‫شمل‬ ‫ال‬ ‫المجرى‬ ‫أن‬ ‫بافتراض‬ ( ‫مائية‬ ‫بوصة‬
2-‫زاويته‬ ‫الذي‬ ‫للكوع‬ ‫المكافىء‬ ‫الطول‬ ‫أن‬ ‫نجد‬ ) ( ‫الجدول‬ ‫من‬90‫وقطره‬ ،205*18=45‫بوصة‬
‫هو‬ ،23‫قدم‬
3-‫ل‬ ً‫ا‬‫مساوي‬ ‫الكلي‬ ‫المكافىء‬ ‫الطول‬ ‫فيكون‬
50+ 23= 73‫قدم‬
4-‫قدره‬ ‫استاتيكي‬ ‫لضغط‬ ً‫ال‬‫معاد‬ ‫االحتكاكي‬ ‫الفقد‬ ‫ويكون‬:
0.73*0.8= 0.584‫مائية‬ ‫بوصة‬

26. ‫للمطابخ‬ ‫الهواء‬ ‫تغيير‬ ‫معدالت‬
‫ل‬ ً‫ا‬‫مساوي‬ ‫االمداد‬ ‫هواء‬ ‫تدفق‬ ‫معدل‬ ‫يكون‬ ‫بأن‬ ‫ينصح‬90%( ‫الفاسد‬ ‫الهواء‬ ‫من‬ ‫التخلص‬ ‫معدل‬ ‫من‬
) ‫منه‬ ‫التخلص‬ ‫المراد‬ ‫الهواء‬EXHUST AIR‫ال‬ ‫أن‬ ‫حيث‬10%‫المناطق‬ ‫من‬ ‫سحبها‬ ‫يتم‬ ‫االخرى‬
‫عدم‬ ‫نضمن‬ ‫وبهذا‬ ‫بالمطبخ‬ ‫المحيطية‬‫ولتحديد‬ ‫المناطق‬ ‫هذه‬ ‫الى‬ ‫مستحبة‬ ‫الغير‬ ‫المطبخ‬ ‫روائح‬ ‫تسرب‬
‫وجد‬ ‫فقد‬ ‫للمطابخ‬ ‫المناسبة‬ ‫المروحة‬
‫قيمته‬ ‫ما‬ ‫استبدال‬ ‫المناسب‬ ‫من‬ ‫ان‬100‫الجدول‬ ‫و‬ ، ) ‫البرقع‬ ( ‫الهود‬ ‫مساحة‬ ‫من‬ ‫مربع‬ ‫قدم‬ ‫كل‬ ‫د‬ ‫م‬ ‫ق‬
‫ونوع‬ ‫المطبخ‬ ‫في‬ ‫المستخدمة‬ ‫المنزلية‬ ‫االجهزة‬ ‫لنوعية‬ ً‫ا‬‫طبق‬ ‫المعدل‬ ‫هذا‬ ‫يحدد‬ ‫التالي‬‫ونحن‬ ، ‫الخدمة‬
‫الرقم‬ ‫استخدام‬ ‫نحبذ‬100‫د‬ ‫م‬ ‫ق‬
‫الهود‬ ‫مساحة‬ ‫من‬ ‫مربع‬ ‫قدم‬hood area
‫اسم‬ / ‫الخدمة‬ ‫نوع‬‫الذي‬ ‫البرقع‬ ‫مساحة‬ ‫من‬ ‫مربع‬ ‫قدم‬ ‫لكل‬ ‫د‬ ‫م‬ ‫ق‬ ‫بالـ‬ ‫التهوية‬ ‫/معدل‬ ‫المنزلي‬ ‫الجهاز‬
‫يعلوه‬
(‫ب‬ ‫مر‬ ‫ق‬ / ‫د‬ ‫م‬ ‫ق‬)
‫خفيفة‬ ‫خدمة‬
‫افران‬–‫غاليات‬
50
‫متوسطة‬ ‫خدمة‬
‫البر‬ ‫عمل‬ ‫ماكينات‬‫وستد‬
75
‫شاقة‬ ‫خدمة‬
‫الفحم‬ ‫وشوايات‬ ‫الفحم‬ ‫أفران‬
100
‫بين‬ ‫تتراوح‬ ‫بحيث‬ ‫االستاتيكي‬ ‫الضغط‬ ‫في‬ ‫الفقد‬ ‫قيمة‬ ‫تؤخذ‬0.625‫و‬ ‫مائية‬ ‫بوصة‬1‫مائية‬ ‫بوصة‬
‫واحد‬ ‫طابق‬ ‫من‬ ‫مكونة‬ ‫الطابق‬ ‫وحيدة‬ ‫للمباني‬
‫بأمريكا‬ ‫الحريق‬ ‫من‬ ‫الوقاية‬ ‫هيئة‬ ‫حددت‬nfpa‫االمداد‬ ‫مروحة‬ ‫بين‬ ‫للبعد‬ ‫االدنى‬ ‫الحد‬‫ومروحة‬
‫أساس‬ ‫على‬ ) ‫االسترجاع‬ ‫مروحة‬ ( ‫الشفط‬10‫بين‬ ‫التباعد‬ ‫يراعي‬ ‫و‬ ‫المروحتين‬ ‫بين‬ ‫االقل‬ ‫على‬ ‫قدم‬
‫التدفق‬ ‫اتجاه‬ ‫في‬ ‫المغايرة‬ ‫و‬ ‫المطرود‬ ‫الفاسد‬ ‫الهواء‬ ‫و‬ ‫التكييف‬ ‫الجهزة‬ ‫الجديد‬ ‫الهواء‬ ‫مصدر‬
‫التهوية‬ ‫لعمليات‬ ‫مختلفة‬ ‫نمطية‬ ‫نماذج‬ ‫التالية‬ ‫االشكال‬ ‫وفي‬:
‫للفق‬ ‫المبدئي‬ ‫التقدير‬‫االستاتيكي‬ ‫الضغط‬ ‫د‬‫من‬ ‫حصره‬ ‫ويمكن‬ ، ‫المروحة‬ ‫عليه‬ ‫تتغلب‬ ‫أن‬ ‫يجب‬ ‫الذي‬
‫بأمان‬ ‫التالي‬ ‫الجدول‬ ‫استخدام‬ ‫خالل‬:
‫هواء‬ ‫مجري‬ ‫استخدام‬ ‫بدون‬
‫من‬0.05‫حتى‬0.20
‫هواء‬ ‫مجري‬ ‫استخدام‬ ‫مع‬
0.20‫حتى‬0.40‫لكل‬ ‫انش‬100‫بين‬ ‫تتراوح‬ ‫الهواء‬ ‫سرعة‬ ‫أن‬ ‫افتراض‬ ‫مع‬ ( ‫طولي‬ ‫قدم‬1000‫و‬
1800‫د‬ / ‫ق‬
‫و‬) ‫....الخ‬ ‫مخرج‬ ‫او‬ ‫بوابة‬ ‫أو‬ ‫مصفاة‬ ‫او‬ ‫كوع‬ ( ‫نوعه‬ ‫كان‬ ‫أيا‬ ‫المجري‬ ‫ملحقات‬ ‫بخصوص‬
‫يحتسب‬0.080‫الهواء‬ ‫مجرى‬ ‫يشملها‬ ‫قطعة‬ ‫لكل‬

27. Kitchen hood exhaut
0.625- 1.50 wg
‫معدل‬ ‫ويتناقص‬ ‫سيزداد‬ ‫الضغط‬ ‫في‬ ‫الفقد‬ ‫فأن‬ ‫االمداد‬ ‫هواء‬ ‫تدفق‬ ‫معدل‬ ‫تناقص‬ ‫حالة‬ ‫في‬ ‫أنه‬ ‫يالحظ‬
‫الهواء‬ ‫شفط‬‫تعويضه‬ ‫لمعدالت‬ ‫مساوية‬ ‫الفاسد‬ ‫الهواء‬ ‫سحب‬ ‫معدالت‬ ‫تكون‬ ‫أن‬ ‫يجب‬ ‫لذا‬ ، ‫الفاسد‬
DUCT RESISTANCE CHART‫ص‬(359)
‫ص‬ ‫واشكال‬ ‫رسومات‬360‫و‬361‫و‬362
‫ووصالتها‬ ‫المداخن‬ ‫تصميم‬
‫يراعي‬ ‫المطابخ‬ ‫مداخن‬ ‫تصميم‬ ‫عند‬:
*( ‫بين‬ ‫يتراوح‬ ‫بمعدل‬ ‫العادم‬ ‫الهواء‬ ‫تصريف‬ ‫سرعة‬ ‫المداخن‬ ‫هذه‬ ‫تتيح‬ ‫أن‬1000( ‫و‬ )4000‫قدم‬ )
( ‫بين‬ ‫تتراوح‬ ‫تصريف‬ ‫وبمعدالت‬ ‫دقيقة‬ /80‫و‬ ‫بالجدار‬ ‫الملتصقة‬ ‫لالنواع‬ ‫بالنسبة‬ ‫دقيقة‬ / ‫مكعب‬ ‫قدم‬ )
(125‫المدخنة‬ ‫برقع‬ ‫أرضية‬ ‫مساحة‬ ‫من‬ ‫مربع‬ ‫قدم‬ ‫لكل‬ ‫االيرلندي‬ ‫الطراز‬ ‫ذات‬ ‫لالنواع‬ ‫د‬ ‫م‬ ‫ق‬ )
‫قيمته‬ ‫بما‬ ‫الموقد‬ ‫محيط‬ ‫ابعاد‬ ‫عن‬ ‫البرقع‬ ‫ابعاد‬ ‫تزاد‬ ‫أن‬:
‫حيث‬C‫هي‬ ‫الموقد‬ ‫أبعاد‬ ‫أن‬ ‫افترضنا‬ ‫لو‬ ‫فانه‬ ‫وعليه‬ ‫الموقد‬ ‫سطح‬ ‫فوق‬ ‫البرقع‬ ‫ارتفاع‬ ‫قيمة‬ ‫هي‬A,
D‫وأن‬D‫وأن‬ ‫للموقد‬ ‫االكبر‬ ‫الضلع‬ ‫هي‬B‫فإن‬ ‫الهود‬ ‫أضالع‬ ‫أحد‬ ‫هو‬:
B= 0.4 C+D
*‫البرقع‬ ‫الستخدام‬ ً‫ا‬‫طبق‬ ‫بالبرقع‬ ‫المتصل‬ ‫الهواء‬ ‫مجرى‬ ‫عبر‬ ‫الهواء‬ ‫سرعة‬ ‫يعطي‬ ) ( ‫والجدول‬
‫ونوعيته‬
‫في‬‫الحسبان‬ ‫في‬ ‫يؤخذ‬ ‫فانه‬ ‫الطهي‬ ‫أثناء‬ ‫مرغوبة‬ ‫الغير‬ ‫الروائح‬ ‫المتصاص‬ ‫أفقي‬ ‫فلتر‬ ‫تركيب‬ ‫حالة‬
‫بين‬ ‫تتراوح‬ ‫الهواء‬ ‫طرد‬ ‫سرعة‬ ‫أن‬100‫و‬400‫مجموع‬ ‫الى‬ ‫الفلتر‬ ‫مقاومة‬ ‫تضاف‬ ‫وأن‬ ‫د‬ /‫ق‬
‫الهواء‬ ‫مجري‬ ‫مقاومات‬
‫اللزجة‬ ‫الفالتر‬ ‫استخدام‬ ‫حالة‬ ‫في‬( grease filters )‫الم‬ ‫الشركة‬ ‫استشارة‬ ‫يجب‬‫ن‬‫بخصوص‬ ‫تجة‬
‫المناسب‬ ‫الفلتر‬
‫التخلص‬ ‫وهو‬ ‫الهدف‬ ‫يحقق‬ ‫الذي‬ ‫الهواء‬ ‫من‬ ‫التخلص‬ ‫معدل‬ ‫حساب‬ ‫يتم‬ ‫المناسبة‬ ‫المروحة‬ ‫لتحيد‬
‫التالي‬ ‫المثال‬ ‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫الفاسد‬ ‫الهواء‬ ‫من‬ ‫المستمر‬:
‫المعطيات‬:
= ‫البرقع‬ ‫طول‬5‫قدم‬
= ‫البرقع‬ ‫عرض‬3‫قدم‬
= ‫الموقد‬ ‫سطح‬ ‫فوق‬ ‫البرقع‬ ‫ارتفاع‬3‫قدم‬
= ‫البرقع‬ ‫سطح‬ ‫من‬ ‫مربع‬ ‫قدم‬ ‫لكل‬ ‫تصرف‬ ‫معدل‬ ‫أقل‬80‫ق‬ / ‫د‬ ‫م‬ ‫ق‬
‫او‬ ، ‫للحائط‬ ‫مالصق‬ ‫البرقع‬ ‫بأن‬ ً‫ا‬‫علم‬ ‫م‬50‫البرقع‬ ‫مدخل‬ ‫مسطح‬ ‫من‬ ‫مربع‬ ‫ق‬ / ‫د‬ ‫م‬ ‫ق‬
‫الحائط‬ ‫عبر‬ ‫التصريف‬ ‫يكون‬ ‫بحيث‬ ‫معد‬ ‫العادم‬ ‫الهواء‬ ‫مجري‬
‫الحالة‬ ‫دراسة‬:
-1‫العالق‬ ‫من‬ ‫يحسب‬ ‫العادم‬ ‫الهواء‬ ‫تصريف‬ ‫معدل‬‫ة‬:

28. l * d * 80 = 1200 c f m – 50(l+ 2w )
h= 1650 cfm
-2‫المجري‬ ‫مقطع‬ ‫مساحة‬ ‫حساب‬:
: ‫ل‬ ‫مساوية‬ ‫الهواء‬ ‫تصريف‬ ‫سرعة‬ ‫أن‬ ‫باعتبار‬2000fpm‫تكون‬ ‫الهواء‬ ‫مجري‬ ‫مقطع‬ ‫مساحة‬ ‫فإن‬
:
a= cfm / fpm = 1650/2000= 0.825 sq .ft
‫مقاس‬ ‫المناسب‬ ‫المجري‬ ‫مقطع‬ ‫ويكون‬11*11‫انبوب‬ ‫أو‬‫قطره‬ ‫المقطع‬ ‫دائري‬31
‫المطابخ‬ ‫براقع‬ ‫بخصوص‬ ‫مالحظات‬:
‫االسواق‬ ‫في‬ ‫ومتوافر‬ ‫االستبدال‬ ‫سهل‬ ‫عملي‬ ‫حجم‬ ‫ذات‬ ‫فلتر‬ ‫استخدام‬
‫نختار‬ ‫وعادة‬ ‫الفالتر‬ ‫لهذه‬ ‫المنتجة‬ ‫الشركات‬ ‫بيانات‬ ‫خالل‬ ‫من‬ ‫المطلوبة‬ ‫الفالتر‬ ‫عدد‬ ‫معرفة‬ ‫يجب‬
‫بمرور‬ ‫تسمح‬ ‫التي‬ ‫الفالتر‬2‫م‬ ‫المربعة‬ ‫البوصة‬ ‫عبر‬ ‫د‬ ‫م‬ ‫ق‬‫الفلتر‬ ‫مساحة‬ ‫ن‬
‫بين‬ ‫تتراوح‬ ‫بزاوية‬ ‫االفقي‬ ‫على‬ ‫تميل‬ ‫بحيث‬ ‫الفالتر‬ ‫تركيب‬ ‫يتم‬42‫و‬60‫في‬ ‫تكون‬ ‫أن‬ ‫يجب‬ ‫وال‬
‫االطالق‬ ‫على‬ ‫أفقي‬ ‫وضع‬
‫الفلتر‬ ‫لوضع‬ ‫المناسب‬ ‫االرتفاع‬:
-1‫ب‬ ‫الموقد‬ ‫أعلى‬ ‫للفلتر‬ ‫السفلي‬ ‫السطح‬ ‫ارتفاع‬ ‫يكون‬ ‫لهب‬ ‫الي‬ ‫الفلتر‬ ‫تعرض‬ ‫عدم‬ ‫حالة‬ ‫في‬1.2‫قدم‬
‫االقل‬ ‫على‬
-2‫االرتفاع‬ ‫يكون‬ ، ‫الحدادة‬ ‫أفران‬ ‫مثل‬ ‫للهب‬ ‫المباشر‬ ‫التعرض‬ ‫حالة‬ ‫في‬4‫الفرن‬ ‫سطح‬ ‫من‬ ‫قدم‬
‫مباشر‬ ‫حراري‬ ‫اشعاع‬ ‫ي‬ ‫ال‬ ‫مباشرة‬ ‫تتعرض‬ ‫ال‬ ‫بحيث‬ ‫الفالتر‬ ‫تعزل‬
‫منه‬ ‫وتسيل‬ ‫به‬ ‫تعلق‬ ‫التي‬ ‫الشحومات‬ ‫لتجميع‬ ‫الفلتر‬ ‫بطول‬ ‫معدني‬ ‫إناء‬ ‫يوضع‬
‫مراوح‬ ‫تركيب‬ ‫تجنب‬ ‫يجب‬)down blast fan(‫تستخدم‬ ‫بل‬ ‫أسفل‬ ‫من‬ ‫المجري‬ ‫أول‬ ‫في‬ ‫أي‬ ،
‫السحب‬ ‫خط‬ ‫أعال‬ ‫تركيبها‬ ‫يتم‬ ‫مراوح‬)up blast fan(
‫على‬ ‫التغلب‬ ‫الى‬ ‫باالضافة‬ ‫المطلوب‬ ‫الهواء‬ ‫تدفق‬ ‫معدل‬ ‫تحقق‬ ‫التي‬ ‫المناسبة‬ ‫المروحة‬ ‫اختيار‬ ‫يتم‬
‫الفلتر‬ ‫مقاومة‬ ‫فيه‬ ‫بما‬ ‫الكلي‬ ‫االستاتيكي‬ ‫الفقد‬
‫ال‬ ‫توصيف‬ ‫يتم‬‫منه‬ ‫والتخلص‬ ‫سحبه‬ ‫المطلوب‬ ‫الهواء‬ ‫حرارة‬ ‫درجة‬ ‫وريشها‬ ‫محركها‬ ‫ليتحمل‬ ‫مروحة‬
‫بطرده‬
‫الفائدة‬ ‫لكم‬ ‫اتمني‬ ‫و‬ ‫االطالع‬ ‫على‬ ‫واشكركم‬
‫العملى‬ ‫المرشد‬ : ‫كتابي‬ ‫محتويات‬ ‫من‬ ‫ايضا‬ ‫هو‬ ‫و‬ ‫المكيف‬ ‫الهواء‬ ‫نقل‬ ‫و‬ ‫توزيع‬ ‫هو‬ ‫القادم‬ ‫وموضوعنا‬
‫تدفئة‬ ‫و‬ ‫والترطيب‬ ‫التهوية‬ ‫و‬ ‫المركزي‬ ‫التكييف‬ ‫اعمال‬ ‫في‬‫ان‬ ‫اتمني‬ ‫الذي‬ ‫التبريد‬ ‫مخازن‬ ‫و‬ ‫الهواء‬
‫قريبا‬ ‫للنور‬ ‫يخرج‬
‫موضوعاتي‬ ‫تقرأ‬ ‫لو‬ ‫و‬ ‫الدقيقة‬ ‫في‬ ‫المكعب‬ ‫بالقدم‬ ‫مقدرا‬ ‫الهواء‬ ‫تدفق‬ ‫معدل‬ : ‫د‬ ‫م‬ ‫ق‬ : ‫بـ‬ ‫المقصود‬
‫لخلق‬ ‫ايضا‬ ‫اسعي‬ ‫فأنا‬ ‫متداولة‬ ‫صارت‬ ‫انها‬ ‫اعتقدت‬ ‫انا‬ ‫ربما‬ ‫و‬ ‫استخدمها‬ ‫التي‬ ‫الرموز‬ ‫موضحا‬ ‫ستجدني‬
‫الدالل‬ ‫مفهوم‬ ‫عربي‬ ‫ترميز‬, ‫كيوا‬ ‫بـ‬ ‫الكيلووات‬ , ‫كيكا‬ ‫بـ‬ ‫ارمزله‬ ‫الكيلوكالوري‬ ‫مثال‬ ‫التركيب‬ ‫بسيط‬ ‫ة‬
‫هكذا‬ ‫و‬ ‫د‬ / ‫جا‬ : ‫بالـ‬ ‫دقيقة‬ ‫خالل‬ ‫المتدفق‬ ‫الجالون‬ , ‫ب‬ ‫ح‬ ‫و‬ ‫بالـ‬ ‫البريطانية‬ ‫الحرارية‬ ‫اوحدة‬
‫هو‬ ‫االفضل‬ ‫تبريد‬ ‫للطن‬ ‫بالنسبة‬12‫و‬ ‫المطبخ‬ ‫في‬ ‫بتشتغل‬ ‫اللي‬ ‫الناس‬ ‫مجهود‬ ‫ناسي‬ ‫لوكنت‬ ‫تبريد‬ ‫طن‬
‫ارتفاع‬‫اساس‬ ‫على‬ ‫حسبت‬ ‫وانا‬ ‫االعتبار‬ ‫في‬ ‫يؤخذ‬ ‫هنا‬ ‫الزم‬ ‫المطبخ‬0.1‫ماتنساش‬ ‫و‬ ‫المربع‬ ‫للمتر‬ ‫طن‬
‫ال‬ ‫ان‬ ‫حاول‬ ‫و‬ ‫للوحدة‬ ‫التبريدية‬ ‫القدرة‬ ‫على‬ ‫يؤثر‬ ‫ح‬ ‫ده‬ ‫و‬ ‫جديد‬ ‫بهواء‬ ‫الحار‬ ‫الهواء‬ ‫ستستبدل‬ ‫انك‬

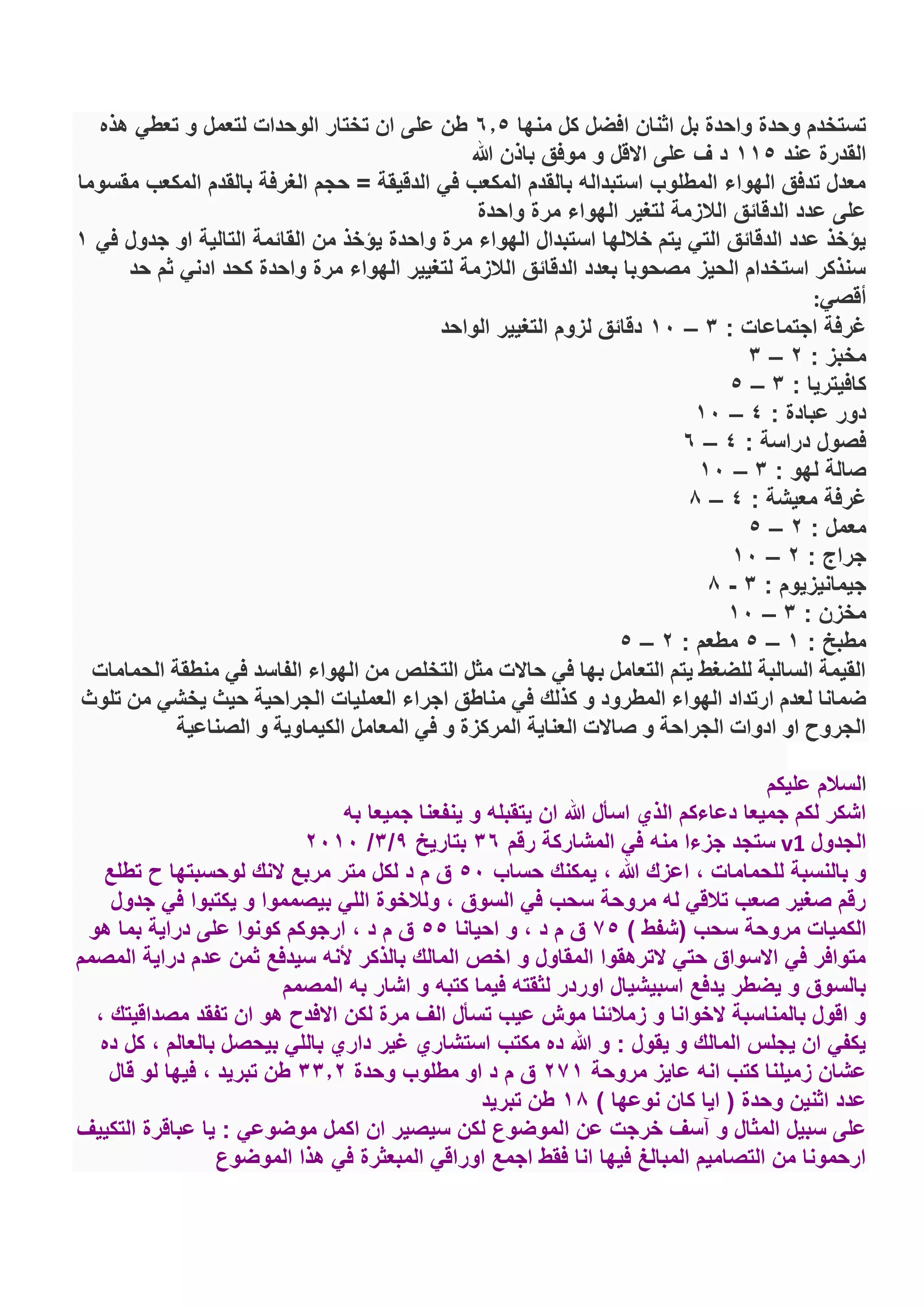

29. ‫منها‬ ‫كل‬ ‫افضل‬ ‫اثنان‬ ‫بل‬ ‫واحدة‬ ‫وحدة‬ ‫تستخدم‬6.5‫هذه‬ ‫تعطي‬ ‫و‬ ‫لتعمل‬ ‫الوحدات‬ ‫تختار‬ ‫ان‬ ‫على‬ ‫طن‬
‫عند‬ ‫القدرة‬115‫هللا‬ ‫باذن‬ ‫موفق‬ ‫و‬ ‫االقل‬ ‫على‬ ‫ف‬ ‫د‬
‫مقسوما‬ ‫المكعب‬ ‫بالقدم‬ ‫الغرفة‬ ‫حجم‬ = ‫الدقيقة‬ ‫في‬ ‫المكعب‬ ‫بالقدم‬ ‫استبداله‬ ‫المطلوب‬ ‫الهواء‬ ‫تدفق‬ ‫معدل‬
‫واحدة‬ ‫مرة‬ ‫الهواء‬ ‫لتغير‬ ‫الالزمة‬ ‫الدقائق‬ ‫عدد‬ ‫على‬
‫القا‬ ‫من‬ ‫يؤخذ‬ ‫واحدة‬ ‫مرة‬ ‫الهواء‬ ‫استبدال‬ ‫خاللها‬ ‫يتم‬ ‫التي‬ ‫الدقائق‬ ‫عدد‬ ‫يؤخذ‬‫في‬ ‫جدول‬ ‫او‬ ‫التالية‬ ‫ئمة‬1
‫حد‬ ‫ثم‬ ‫ادني‬ ‫كحد‬ ‫واحدة‬ ‫مرة‬ ‫الهواء‬ ‫لتغيير‬ ‫الالزمة‬ ‫الدقائق‬ ‫بعدد‬ ‫مصحوبا‬ ‫الحيز‬ ‫استخدام‬ ‫سنذكر‬
‫أقصي‬:
: ‫اجتماعات‬ ‫غرفة‬3–10‫الواحد‬ ‫التغيير‬ ‫لزوم‬ ‫دقائق‬
: ‫مخبز‬2–3
: ‫كافيتريا‬3–5
: ‫عبادة‬ ‫دور‬4–10
: ‫دراسة‬ ‫فصول‬4–6
: ‫لهو‬ ‫صالة‬3–10
‫غر‬: ‫معيشة‬ ‫فة‬4–8
: ‫معمل‬2–5
: ‫جراج‬2–10
: ‫جيمانيزيوم‬3-8
: ‫مخزن‬3–10
: ‫مطبخ‬1–5: ‫مطعم‬2–5
‫الحمامات‬ ‫منطقة‬ ‫في‬ ‫الفاسد‬ ‫الهواء‬ ‫من‬ ‫التخلص‬ ‫مثل‬ ‫حاالت‬ ‫في‬ ‫بها‬ ‫التعامل‬ ‫يتم‬ ‫للضغط‬ ‫السالبة‬ ‫القيمة‬
‫كذلك‬ ‫و‬ ‫المطرود‬ ‫الهواء‬ ‫ارتداد‬ ‫لعدم‬ ‫ضمانا‬‫تلوث‬ ‫من‬ ‫يخشي‬ ‫حيث‬ ‫الجراحية‬ ‫العمليات‬ ‫اجراء‬ ‫مناطق‬ ‫في‬
‫الصناعية‬ ‫و‬ ‫الكيماوية‬ ‫المعامل‬ ‫في‬ ‫و‬ ‫المركزة‬ ‫العناية‬ ‫صاالت‬ ‫و‬ ‫الجراحة‬ ‫ادوات‬ ‫او‬ ‫الجروح‬
‫ا‬‫عليكم‬ ‫لسالم‬
‫به‬ ‫جميعا‬ ‫ينفعنا‬ ‫و‬ ‫يتقبله‬ ‫ان‬ ‫هللا‬ ‫اسأل‬ ‫الذي‬ ‫دعاءكم‬ ‫جميعا‬ ‫لكم‬ ‫اشكر‬
‫الجدول‬v1‫رقم‬ ‫المشاركة‬ ‫في‬ ‫منه‬ ‫جزءا‬ ‫ستجد‬36‫بتاريخ‬9/3/2010
‫حساب‬ ‫يمكنك‬ ، ‫هللا‬ ‫اعزك‬ ، ‫للحمامات‬ ‫بالنسبة‬ ‫و‬50‫تطلع‬ ‫ح‬ ‫لوحسبتها‬ ‫النك‬ ‫مربع‬ ‫متر‬ ‫لكل‬ ‫د‬ ‫م‬ ‫ق‬
‫جدول‬ ‫في‬ ‫يكتبوا‬ ‫و‬ ‫بيصمموا‬ ‫اللي‬ ‫ولالخوة‬ ، ‫السوق‬ ‫في‬ ‫سحب‬ ‫مروحة‬ ‫له‬ ‫تالقي‬ ‫صعب‬ ‫صغير‬ ‫رقم‬
) ‫(شفط‬ ‫سحب‬ ‫مروحة‬ ‫الكميات‬75‫احيانا‬ ‫و‬ ، ‫د‬ ‫م‬ ‫ق‬55‫ع‬ ‫كونوا‬ ‫ارجوكم‬ ، ‫د‬ ‫م‬ ‫ق‬‫هو‬ ‫بما‬ ‫دراية‬ ‫لى‬
‫المصمم‬ ‫دراية‬ ‫عدم‬ ‫ثمن‬ ‫سيدفع‬ ‫ألنه‬ ‫بالذكر‬ ‫المالك‬ ‫اخص‬ ‫و‬ ‫المقاول‬ ‫الترهقوا‬ ‫حتي‬ ‫االسواق‬ ‫في‬ ‫متوافر‬
‫المصمم‬ ‫به‬ ‫اشار‬ ‫و‬ ‫كتبه‬ ‫فيما‬ ‫لثقته‬ ‫اوردر‬ ‫اسبيشيال‬ ‫يدفع‬ ‫يضطر‬ ‫و‬ ‫بالسوق‬
‫مصد‬ ‫تفقد‬ ‫ان‬ ‫هو‬ ‫االفدح‬ ‫لكن‬ ‫مرة‬ ‫الف‬ ‫تسأل‬ ‫عيب‬ ‫موش‬ ‫زمالئنا‬ ‫و‬ ‫الخوانا‬ ‫بالمناسبة‬ ‫اقول‬ ‫و‬، ‫اقيتك‬
‫ده‬ ‫كل‬ ، ‫بالعالم‬ ‫بيحصل‬ ‫باللي‬ ‫داري‬ ‫غير‬ ‫استشاري‬ ‫مكتب‬ ‫ده‬ ‫هللا‬ ‫و‬ : ‫يقول‬ ‫و‬ ‫المالك‬ ‫يجلس‬ ‫ان‬ ‫يكفي‬
‫مروحة‬ ‫عايز‬ ‫انه‬ ‫كتب‬ ‫زميلنا‬ ‫عشان‬271‫وحدة‬ ‫مطلوب‬ ‫او‬ ‫د‬ ‫م‬ ‫ق‬33.2‫قال‬ ‫لو‬ ‫فيها‬ ، ‫تبريد‬ ‫طن‬
) ‫نوعها‬ ‫كان‬ ‫ايا‬ ( ‫وحدة‬ ‫اثنين‬ ‫عدد‬18‫تبريد‬ ‫طن‬
‫ا‬ ‫عن‬ ‫خرجت‬ ‫آسف‬ ‫و‬ ‫المثال‬ ‫سبيل‬ ‫على‬‫التكييف‬ ‫عباقرة‬ ‫يا‬ : ‫موضوعي‬ ‫اكمل‬ ‫ان‬ ‫سيصير‬ ‫لكن‬ ‫لموضوع‬
‫الموضوع‬ ‫هذا‬ ‫في‬ ‫المبعثرة‬ ‫اوراقي‬ ‫اجمع‬ ‫فقط‬ ‫انا‬ ‫فيها‬ ‫المبالغ‬ ‫التصاميم‬ ‫من‬ ‫ارحمونا‬

30. ‫الهواء‬ ‫تغيير‬ ‫معدالت‬ ‫عن‬ ‫بيانات‬ ‫ستجد‬ ‫و‬ ‫تكييف‬ ‫كتاب‬ ‫اي‬ ‫على‬ ‫تضطلع‬ ‫ان‬ ‫ارجو‬ : ‫لموضوعنا‬ ‫نرجع‬
‫على‬ ‫صبركم‬ ‫على‬ ‫اشكركم‬
‫عليكم‬ ‫السالم‬
‫انا‬‫اكثر‬ ‫الموضوع‬ ‫ابسط‬ ‫ان‬ ‫اريد‬
‫و‬ ‫فمه‬ ‫عن‬ ‫قليال‬ ‫يده‬ ‫يبعد‬ ‫وان‬ ‫فمه‬ ‫امام‬ ‫كفه‬ ‫يضع‬ ‫ان‬ ‫و‬ ‫الغرفة‬ ‫في‬ ‫زفيره‬ ‫ينفث‬ ‫ان‬ ‫احدكم‬ ‫من‬ ‫سأطلب‬
‫عندها‬ ‫الهواء‬ ‫ايصال‬ ‫يستطيع‬ ‫التي‬ ‫المسافة‬ ‫يالحظ‬
‫بوصة‬ ‫نصف‬ ‫انبوب‬ ‫باستخدام‬ ‫اخري‬ ‫مرة‬ ‫حاول‬
‫انبوب‬ ‫باستخدام‬ ‫حاول‬10‫بانبوب‬ ‫ثم‬ ‫مم‬6‫ان‬ ‫بشرط‬ ‫هكذا‬ ‫و‬ ‫مم‬‫الطول‬ ‫نفس‬ ‫يستخدم‬
‫؟‬ ‫مالحظتك‬ ‫ماهي‬
‫األنبوب‬ ‫مقاومة‬ ‫على‬ ‫للتغلب‬ ‫اكبر‬ ‫مجهود‬ ‫الي‬ ‫تحتاج‬ ‫لكن‬ ‫و‬ ‫الدفع‬ ‫مسافة‬ ‫طالت‬ ‫األنبوب‬ ‫ضاق‬ ‫كلما‬
‫اساتذتنا‬ ‫ماعرفه‬ ‫او‬ ‫الهواء‬ ‫الندفاع‬ ‫االستاتيكية‬ ‫المقاومة‬ ‫عليه‬ ‫نطلق‬ ‫ان‬ ‫مايمكن‬ ‫هذا‬ ‫و‬ ‫الدفع‬ ‫لعملية‬
‫ا‬ ‫عليها‬ ‫اطلقوا‬ ‫كانوا‬ ‫لو‬ ‫و‬ ‫االستاتيكي‬ ‫بالضغط‬‫السهل‬ ‫للتعامل‬ ‫اقرب‬ ‫لكان‬ ‫للتدفق‬ ‫االستاتيكية‬ ‫لمقاومة‬
‫هضمه‬ ‫و‬ ‫المصطلح‬ ‫مع‬
‫حصانيا‬ ‫أقوي‬ ‫بآخر‬ ‫المحرك‬ ‫استبدال‬ ‫هو‬ ‫الحاالت‬ ‫هذه‬ ‫مثل‬ ‫عالج‬ ‫فان‬ ‫بالتالي‬ ‫و‬
‫من‬ ‫الفاسد‬ ‫الهواء‬ ‫سحب‬ ‫في‬ ‫بواجبها‬ ‫المروحة‬ ‫قيام‬ ‫عدم‬ ‫سبب‬ ‫لدراسة‬ ‫مرة‬ ‫استدعيت‬ ‫انني‬ ‫أذكر‬ ‫و‬
‫ة‬ ‫عمار‬ ‫في‬ ‫كجراج‬ ‫المستخدم‬ ‫القبو‬‫شهيرة‬ ‫ماركة‬ ‫من‬ ‫المروحة‬ ‫كانت‬ ‫و‬ ‫بالخبر‬ ‫شهيرة‬ ‫الطوابق‬ ‫كثيرة‬
‫جدا‬
‫ضخامة‬ ‫و‬ ‫الرديوسيرات‬ ‫و‬ ‫الكيعان‬ ‫عدد‬ ‫و‬ ‫الدكت‬ ‫طول‬ ‫من‬ ‫انصدمت‬ ‫حتي‬ ‫القبو‬ ‫الي‬ ‫نزلت‬ ‫ان‬ ‫ما‬ ‫و‬
‫هذا‬ ‫صاحب‬ ‫هو‬ ‫تعرفه‬ ‫ال‬ ‫لك‬ ‫زميال‬ ‫ألن‬ ‫خجال‬ ‫الرأس‬ ‫مطأطأ‬ ‫تمشي‬ ‫ان‬ ‫البد‬ ‫انك‬ ‫تحس‬ ‫انك‬ ‫لدرجة‬ ‫الدكت‬
‫م‬ ‫عليه‬ ‫ترتب‬ ‫ما‬ ‫و‬ ‫التصميم‬‫و‬ ‫نفقات‬ ‫ن‬.....
، ‫اجد‬ ‫فلم‬ ‫عذرا‬ ‫له‬ ‫اجد‬ ‫ان‬ ‫حاولت‬ ‫الحقيقة‬ ‫و‬ ‫زميلتها‬ ‫معها‬ ‫و‬ ‫مزنق‬ ‫في‬ ‫مركبة‬ ‫المروحة‬ ‫جدت‬ ‫و‬
‫بدقائق‬ ‫العمل‬ ‫بعد‬ ‫يفصل‬ ‫اي‬ ‫تريب‬ ‫يعمل‬ ‫و‬ ‫ساخن‬ ‫المروحةمحركها‬
‫شهيرة‬ ‫ماركة‬
‫المقنن‬ ‫االستاتيكي‬ ‫بالفقد‬ ‫وقارنته‬ ‫االستاتيكي‬ ‫الفقد‬ ‫احسب‬ ‫جلست‬ ‫و‬ ‫بالقبو‬ ‫الدكت‬ ‫مخطط‬ ‫طلبت‬ ‫و‬
‫كانت‬ ‫المقننة‬ ‫القيمة‬ ‫فبينما‬ ‫جدا‬ ‫كبيرا‬ ‫الفارق‬ ‫كان‬ ‫و‬ ‫للمروحة‬1.8‫هو‬ ‫تركيبه‬ ‫المطلوب‬ ‫كان‬ ‫انش‬4
‫االنش‬ ‫وكسر‬ ‫انش‬
‫لحل‬ ‫استدعاني‬ ‫الذي‬ ‫هو‬ ‫المراوح‬ ‫شركة‬ ‫وكيل‬ ‫ان‬ ‫الحقيقة‬ ‫و‬ ، ‫اعال‬ ‫حصانية‬ ‫قدرة‬ ‫يتطلب‬ ‫هذا‬ ‫و‬
‫ولم‬ ، ‫ظنه‬ ‫حسن‬ ‫عند‬ ‫كنت‬ ‫اني‬ ‫ارجوا‬ ‫و‬ ، ‫منتجه‬ ‫بسمعة‬ ‫االضرار‬ ‫دون‬ ‫المشكلة‬‫استبدال‬ ‫في‬ ‫الحل‬ ‫نجد‬
‫و‬ ، ‫كان‬ ‫وقد‬ ‫فقط‬ ‫المحرك‬ ‫بتغيير‬ ‫نصحت‬ ‫و‬ ، ‫فكها‬ ‫في‬ ‫التفكير‬ ‫جدامجرد‬ ‫صعبا‬ ‫امرا‬ ‫كان‬ ‫فقد‬ ‫المروحة‬
‫هللا‬ ‫بفضل‬ ‫المشكلة‬ ‫حلت‬
‫صدري‬ ‫يضيق‬ ‫لن‬ ‫و‬ ‫الشئ‬ ‫بعض‬ ‫واضح‬ ‫صار‬ ‫األمر‬ ‫يمكن‬
‫العباد‬ ‫رب‬ ‫هللا‬ ‫من‬ ‫زاد‬ ‫خير‬ ‫لكم‬ ‫اتمني‬
‫هللا‬ ‫/عبد‬ ‫المهندس‬ ‫الكريم‬ ‫زميلنا‬ ‫عليكم‬ ‫السالم‬‫بكر‬ ‫ابو‬-‫هللا‬ ‫حياكم‬:
‫عنه‬ ‫تعبيرا‬ ‫اكثر‬ ‫صيغة‬ ‫عن‬ ‫ابحث‬ ‫الزلت‬ ‫و‬ ‫حاولت‬ ‫انا‬ ‫االستاتيكي‬ ‫الضغط‬ ‫لتعريف‬ ‫بالنسبة‬
‫قليال‬ ‫يختلف‬ ‫مروحتها‬ ‫فأداء‬ ‫الداخلية‬ ‫الوحدة‬ ‫تقصدهااي‬ ‫التي‬ ‫المكيف‬ ‫الهواء‬ ‫تداول‬ ‫لوحدات‬ ‫بالنسبة‬
‫و‬ ‫االمكانيات‬ ‫محدودة‬ ‫مقننة‬ ‫فاألولي‬ ‫الهواء‬ ‫دفع‬ ‫او‬ ‫شفط‬ ‫مروحة‬ ‫عن‬‫او‬ ‫قلة‬ ‫هو‬ ‫به‬ ‫تتميز‬ ‫عنصر‬ ‫اهم‬

31. ‫كانت‬ ‫فان‬ ‫منها‬ ‫المندفع‬ ‫الهواء‬ ‫مرمي‬ ‫على‬ ‫ينعكس‬ ‫وحده‬ ‫المطلب‬ ‫هذا‬ ‫فان‬ ‫بالتالي‬ ‫و‬ ‫الضوضاء‬ ‫انعدام‬
‫ال‬ ‫يتعدي‬ ‫ال‬ ‫الفعال‬ ‫الهواء‬ ‫مرمي‬ ‫فان‬ ‫سبليت‬ ‫الميني‬ ‫نوع‬ ‫من‬4‫ان‬ ‫فيجب‬ ‫الستبدالها‬ ‫اضطررت‬ ‫فاذا‬ ‫متر‬
‫محرك‬ ‫ذات‬ ‫مروحتها‬ ‫لكن‬ ‫و‬ ‫العطاء‬ ‫بنفس‬ ‫بوحدة‬ ‫تستبدلها‬‫كان‬ ‫واذا‬ ‫اكبر‬ ‫مسافة‬ ‫الهواء‬ ‫دفع‬ ‫على‬ ‫أقدر‬
‫من‬ ‫سواء‬ ‫األداء‬ ‫لهذا‬ ‫مجهزة‬ ‫تكون‬ ‫ان‬ ‫يجب‬ ‫الداخلية‬ ‫الوحدة‬ ‫فان‬ ‫اطول‬ ‫مسافة‬ ‫الهواء‬ ‫توجيه‬ ‫المطلوب‬
‫بطبقة‬ ‫الدكت‬ ‫بتبطين‬ ‫المروحة‬ ‫صوت‬ ‫على‬ ‫التغلب‬ ‫يتم‬ ‫و‬ ‫المروحة‬ ‫ريش‬ ‫بدن‬ ‫سماكة‬ ‫او‬ ‫المحرك‬ ‫ناحية‬
‫من‬ ‫هواء‬ ‫استدراج‬ ‫عدم‬ ‫عن‬ ‫فضال‬ ‫للصوت‬ ‫خامدة‬‫ألنها‬ ‫الوحدة‬ ‫من‬ ‫الهواء‬ ‫مخرج‬ ‫من‬ ‫قريب‬ ‫مكان‬
‫المكان‬ ‫لشاغلى‬ ‫ازعاج‬ ‫مصدر‬ ‫تكون‬
‫بنفس‬ ‫نوعين‬ ‫تصنع‬ ‫الصانعة‬ ‫التكييف‬ ‫شركات‬ ‫ان‬ ‫يعرف‬ ‫الجميع‬ ‫ان‬ ‫خاطري‬ ‫في‬ ‫و‬ ‫هذا‬ ‫اذكر‬ ‫انا‬ ‫و‬
‫الوصول‬ ‫المطلوب‬ ‫الهواء‬ ‫مرمي‬ ‫و‬ ‫تتناسب‬ ‫مختلفة‬ ‫حصانية‬ ‫بقدرات‬ ‫ولكن‬ ، ‫الهواء‬ ‫و‬ ‫التبريد‬ ‫معدالت‬
‫ي‬ ‫عليه‬ ‫و‬ ‫اليه‬‫وجد‬:
low static fan coil units
high static fan coil units
,‫في‬ ‫األقل‬ ‫للسعر‬ ‫وسعيهم‬ ‫النقطة‬ ‫بهذه‬ ‫الزبائن‬ ‫جهل‬ ‫يستغلون‬ ‫التكييف‬ ‫مقاولي‬ ‫بعض‬ ‫فان‬ ‫للألسف‬ ‫و‬
‫هللا‬ ‫هداهم‬ ، ‫األرباح‬ ‫تحقيق‬
‫هللا‬ ‫بإذن‬ ‫آخر‬ ‫لقاء‬ ‫للمراوح‬ ‫و‬
............................................................................................................................
‫ال‬ ‫حساب‬Ventilation
Total cfm=cfm/person*no of persons
60Total cfm=Volume of space
‫غرفة‬ ‫لو‬ ‫و‬ ‫ال‬ ‫وال‬ ‫تدخين‬ ‫فيه‬ ‫المكان‬ ‫يعنى‬ ‫االشخاص‬ ‫فيه‬ ‫الموجود‬ ‫المكان‬ ‫حسب‬ ‫على‬ ‫االول‬ ‫القانون‬
‫و‬ ‫تدخين‬ ‫فيها‬ ‫لو‬ ‫االماكن‬ ‫بتوضح‬ ‫اكسل‬ ‫صفحة‬ ‫المرفقات‬ ‫وفى‬ ‫باستمرار‬ ‫الهوا‬ ‫اجدد‬ ‫الزم‬ ‫يبقى‬ ‫عمليات‬
‫الهواء‬ ‫من‬ ‫الفرد‬ ‫احتياجات‬
‫تغيي‬ ‫من‬ ‫بتتحقق‬ ‫الجيده‬ ‫التهويه‬ ‫ان‬ ‫بعتبر‬ ‫التانى‬ ‫القانون‬‫قدره‬ ‫زمن‬ ‫فى‬ ‫الغرفه‬ ‫فى‬ ‫الموجود‬ ‫الهواء‬ ‫ر‬
‫ساعه‬
‫اعلى‬ ‫باخد‬ ‫و‬ ‫القانونين‬ ‫بحسب‬CFM
‫ال‬ ‫باخد‬CFM‫بحسب‬ ‫و‬ )‫واحده‬ ‫(اكبر‬ ‫طلعت‬ ‫اللى‬:
1- Sensible Ventilation load
‫الغرفه‬ ‫الى‬ ‫الداخل‬ ‫الساخن‬ ‫الهواء‬ ‫حرارة‬ ‫عن‬ ‫الناتجه‬ ‫وده‬
Qs=1.08*CFM*ΔT
2- Latent Ventilation load
‫بيبقى‬ ‫وده‬‫الرطوبه‬ ‫من‬ ‫اعلى‬ ‫بتكون‬ ‫للغرفه‬ ‫الداخل‬ ‫الساخن‬ ‫الهواء‬ ‫فى‬ ‫اللى‬ ‫الرطوبه‬ ‫عن‬ ‫ناتج‬
‫الغرفه‬ ‫فى‬ ‫الموجوده‬
Ql=0.68*CFM*Gr/Ib

32. Gr/Ib......‫بالمكان‬ ‫الموجود‬ ‫الماء‬ ‫بخار‬ ‫زن‬ ‫و‬ ‫الى‬ ‫الساخن‬ ‫بالهواء‬ ‫الماء‬ ‫بخار‬ ‫وزن‬ ‫بين‬ ‫الفرق‬
‫السيكومتريك‬ ‫الخريطه‬ ‫المرفقات‬ ‫فى‬
‫نحسب‬ ‫ازاى‬ ‫هنتكلم‬ ‫و‬Gr/Ib‫هللا‬ ‫شاء‬ ‫ان‬ ‫القادمه‬ ‫المشاركه‬ ‫فى‬
‫لحساب‬ ‫بالنسبه‬Grain per pound
‫عندى‬ ‫معلوم‬4‫هم‬ ‫و‬ ‫االحمال‬ ‫حساب‬ ‫اول‬ ‫فى‬ ‫جبتهم‬ ‫اشياء‬:
out door--------Tdb, Twb
In door---------Tdb, Rh
‫اجيب‬ ‫اقدر‬ ‫خالله‬ ‫من‬ ‫و‬ ‫السيكومتريه‬ ‫الخريطه‬ ‫معايا‬ ‫بيكون‬:
Gr/Ib=Gr/Ib out door-Gr/Ib in door
‫ودى‬‫السيكومتريه‬ ‫الخريطه‬:
‫بسرعه‬ ‫كده‬ ‫نرجعهم‬ ‫الحراريه‬ ‫الحمال‬ ‫حسبت‬ ‫كده‬
1-External Heat Gain
Solar heat gain
Transmission heat gain
2-Internal Heat Gain

33. People
Lights
Electric Machines
3- Ventilation
‫ايجاد‬ ‫الحسابات‬ ‫من‬ ‫الهدف‬ ‫ان‬ ‫نفتكر‬ ‫و‬:
TR,CFM
‫هرفقه‬ ‫مثال‬ ‫فى‬‫طريقة‬ ‫تعرفه‬ ‫عايزك‬ ‫اللى‬ ‫بس‬ ‫انا‬ ...‫بصراحه‬ ‫مين‬ ‫بتاع‬ ‫ده‬ ‫المثال‬ ‫عارف‬ ‫مش‬ ‫بس‬ ‫لقيته‬
‫عاملها‬ ‫هو‬ ‫اللى‬ ‫الجدول‬ ‫بتاعت‬ ‫والخانات‬ ‫للحسابات‬ ‫تنظيمه‬
‫كمية‬ ‫نحسب‬ ‫ازاى‬ ‫هنشرح‬ ‫و‬ ‫الحراريه‬ ‫االحمال‬ ‫عن‬ ‫محلول‬ ‫مثال‬ ‫بجهز‬ ‫القادمه‬ ‫المشاركه‬ ‫هللا‬ ‫شاء‬ ‫ان‬
cfm‫المستعان‬ ‫وهللا‬
‫الفاضل‬ ‫اخى‬
‫بخش‬ ‫انا‬‫باالتى‬ ‫بتاعتى‬ ‫السكومترى‬ ‫الخريطه‬
OUT CONDITION: Tdb Twb
IN CONDITION: Tdb RH
‫اجيب‬ ‫بقدر‬ ‫الخريطه‬ ‫ومن‬(GR/IB(in
‫بجيب‬ ‫و‬GR/IB(Out
‫اصبت‬ ‫اكون‬ ‫ان‬ ‫هللا‬ ‫من‬ ‫فارجوا‬ ‫سؤالك‬ ‫من‬ ‫فهمته‬ ‫اللى‬ ‫ده‬
‫جبنا‬ ‫هلل‬ ‫الحمد‬BTU/hr‫على‬ ‫هنقسمها‬12000‫التبريد‬ ‫طن‬ ‫جبنا‬ ‫يبقى‬ ‫كده‬
‫حاج‬ ‫فاضلنا‬ ‫لسه‬‫وهى‬ ‫صغيره‬CFM‫االحمال‬ ‫حساب‬ ‫خلصنا‬ ‫هنكون‬ ‫بكده‬ ‫و‬
TdP-CFM= RSH+(0.1*OASH)/ 0.972*(Tdp(in)
RSH.................ROOM SENSIBLE HEAT
OASH.............OUT AIR SENSIBLE HEAT
Tdp...............DEW POINT
‫ل‬ ‫بالنسبه‬DEW POINT TEMPERATURE‫بيبدء‬ ‫الى‬ ‫الحراره‬ ‫درجه‬ ‫وهى‬‫الماء‬ ‫بخار‬ ‫فيها‬
‫التكثيف‬ ‫الهواء‬ ‫فى‬ ‫الموجود‬
‫بمعلومبة‬ ‫السيكومتريه‬ ‫الخريطه‬ ‫من‬ ‫بجبها‬Tdb , RH
‫على‬ ‫احصل‬ ‫و‬ ‫المعادله‬ ‫فى‬ ‫اعوض‬ ‫وبالتالى‬CFM
‫نوع‬ ‫اختار‬ ‫عشان‬ ‫و‬ ‫التكييف‬ ‫لنوع‬ ‫اختيارى‬ ‫على‬ ‫بخش‬ ‫كده‬ ‫بعد‬ ‫الحراريه‬ ‫االحمال‬ ‫من‬ ‫خلصت‬ ‫خالص‬
‫ممي‬ ‫عارف‬ ‫و‬ ‫كويس‬ ‫عارفهم‬ ‫اكون‬ ‫الزم‬ ‫التكييف‬‫عيوبهم‬ ‫و‬ ‫زتهم‬
‫عليهم‬ ‫نتعرف‬ ‫هللا‬ ‫شاء‬ ‫ان‬ ‫هنحاول‬ ‫عامه‬ ‫كفكره‬ ‫التكييف‬ ‫انواع‬ ‫عن‬ ‫اتكلمت‬ ‫موضوعى‬ ‫بداية‬ ‫فى‬ ‫انا‬
‫بتاعتهم‬ ‫الكتالوجات‬ ‫نشوف‬ ‫و‬ ‫تفصيلى‬ ‫بشكل‬.

34. ‫الفاضل‬ ‫سيدى‬...
‫يكون‬ ‫و‬ ‫الكامن‬ ‫من‬ ‫اقل‬ ‫المحسوس‬ ‫الحمل‬ ‫يكون‬ ‫عندما‬ESHF<0.72
‫اسمها‬ ‫حاجه‬ ‫بضع‬Reheat Coil
‫الكويل‬ ‫بحسب‬ ‫و‬‫بتاعة‬ ‫بتاعتك‬ ‫المعادله‬ ‫من‬ ‫ده‬ESHF‫بضع‬ ‫انى‬ ‫العلم‬ ‫مع‬ESHF=.72
‫الميل‬ ‫على‬ ‫كلمنى‬ ‫معاك‬ ‫قوى‬ ‫واضحه‬ ‫مش‬ ‫لو‬ ‫و‬
‫الرحيم‬ ‫الرحمن‬ ‫هللا‬ ‫بسم‬
‫التكييف‬ ‫اجهزة‬ ‫انواع‬
DX
1.‫الشباك‬ ‫تكييف‬
2.‫مميزاته‬:
‫الثمن‬ ‫رخيص‬
‫التركيب‬ ‫سهل‬
‫الصيانه‬ ‫سهل‬
‫متوفره‬ ‫غيار‬ ‫قطع‬
‫عيوبه‬:
‫فى‬ ‫االنواع‬ ‫اسواء‬‫تكييفه‬ ‫المراد‬ ‫بالمكان‬ ‫الهواء‬ ‫توزيع‬
‫سىء‬ ‫الديكورى‬ ‫شكله‬
‫حوالى‬ ‫الحائط‬ ‫فى‬ ‫فتحه‬ ‫وجود‬ ‫يلزم‬80*50)‫بسهوله‬ ‫للسرقه‬ ‫المكان‬ ‫يعرض‬ ‫لتركيبه(مما‬ ‫سم‬
‫جدا‬ ‫عالى‬ ‫صوته‬
‫لها‬ ‫الحلول‬ ‫بعض‬ ‫و‬ ‫الشباك‬ ‫تكييف‬ ‫عيوب‬ ‫على‬ ‫جدا‬ ‫مفيده‬ ‫مستريوك‬ ‫االخ‬ ‫من‬ ‫مشاركه‬ ‫فى‬ ‫و‬
eng.org/vb/t191563.html-http://www.arab
‫استخداماته‬:
‫بكثره‬ ‫اخر‬ ‫الى‬ ‫مكان‬ ‫من‬ ‫تتنقل‬ ‫التى‬ ‫الكرفانات‬ ‫خصوصا‬ ‫و‬ ‫الكرفانات‬
‫الحاره‬ ‫المناطق‬ ‫فى‬ ‫الحراس‬ ‫و‬ ‫العمال‬ ‫غرف‬ ‫بعض‬
‫عي‬ ‫و‬ ‫مميزاته‬ ‫الشباك‬ ‫تكييف‬ ‫شرحنا‬ ‫و‬ ‫التكييف‬ ‫اجهزة‬ ‫انواع‬ ‫بعض‬ ‫مع‬ ‫نكمل‬‫وبه‬.
‫ايه؟‬ ‫فى‬ ‫الكتالوج‬ ‫هستخدم‬ ‫انا‬ ‫طيب‬ ‫شباك‬ ‫تكييف‬ ‫بتاع‬ ‫كتالوج‬ ‫المرفقات‬ ‫فى‬
‫على‬ ‫الكتالوج‬ ‫فى‬ ‫هندور‬ ‫التكييف‬ ‫مهندسين‬ ‫لينا‬ ‫بالنسبه‬BTU‫االحمال‬ ‫حساب‬ ‫من‬ ‫طلعناها‬ ‫اللى‬ ‫بتاعتنا‬
‫الحراريه‬.....
‫ال‬ ....‫المستخدم‬ ‫الفريون‬ ‫نوع‬ ‫زى‬ ‫كتيير‬ ‫تانيه‬ ‫معلومات‬ ‫و‬Dimension‫بتاعتى‬‫بيطلب‬ ‫والمعمارى‬

35. ‫الجهاز‬ ‫بتاعت‬ ‫البور‬ ‫بيطلب‬ ‫الكهرباء‬ ‫مهندس‬ ‫و‬ ‫بتاعه‬ ‫الوزن‬ ‫منى‬...
‫الفائده‬ ‫تعم‬ ‫عشان‬ ‫يحطها‬ ‫تانيه‬ ‫شركات‬ ‫من‬ ‫كتالوجات‬ ‫عنده‬ ‫حد‬ ‫لو‬ ‫ياريت‬ ‫و‬ ‫كاريار‬ ‫شركة‬ ‫من‬ ‫كتالوج‬ ‫ده‬
‫بتاعه‬ ‫الشباك‬ ‫تكييف‬ ‫ركب‬ ‫ازاى‬ ‫بيشرح‬ ‫ده‬ ‫الطيب‬ ‫والراجل‬
http://www.youtube.com/watch?v=dsjJmHDSyoM
‫شركة‬ ‫من‬ ‫كتالوج‬ ‫كمان‬ ‫وده‬Egat
‫عن‬ ‫سمعت‬ ‫انا‬ ‫هندسه‬ ‫يا‬ ‫وهللا‬Oil trap ,‫وكمان‬Liquid trap‫لالخ‬ ‫المنتدى‬ ‫فى‬ ‫موضوع‬ ‫كان‬ ‫وده‬
‫لالطالع‬ ‫اهو‬ ‫الموضوع‬ ‫جابر‬ ‫نور‬:
eng.org/vb/showthread.php?t=125790-http://www.arab
‫بيعملها‬ ‫اللى‬ ‫المواضيع‬ ‫على‬ ‫دورت‬ ‫لو‬ ‫زانتى‬ ‫احمد‬ ‫للمهندس‬ ‫بالنسبه‬ ‫و‬ ‫هندسه‬ ‫يا‬ ‫خيرا‬ ‫هللا‬ ‫جزاك‬
‫را‬ ‫موضيع‬‫ترتبه‬ ‫عشان‬ ‫الجهد‬ ‫من‬ ‫قليل‬ ‫مجتاج‬ ‫انت‬ ‫بس‬ ‫المرات‬ ‫مئات‬ ‫ده‬ ‫الموضوع‬ ‫من‬ ‫افضل‬ ‫و‬ ‫ئعه‬
‫المتابعه‬ ‫يستحق‬ ‫موضوع‬ ‫بصراح‬ ‫النه‬ ‫عليه‬ ‫نظره‬ ‫تلقى‬ ‫لو‬ ‫ريت‬ ‫يا‬ ‫توكتوك‬ ‫لالخ‬ ‫رائع‬ ‫موضوع‬ ‫فى‬ ‫و‬
eng.org/vb/showthread.php?t=286692-http://www.arab
‫فير‬ ‫الميديا‬ ‫على‬ ‫كاريار‬ ‫كتاب‬
http://www.mediafire.com/?6740b1117p32219
password
eng.org-www.arab

36. ‫على‬ ‫الهاب‬ ‫برنامج‬Rapid share
http://rapidshare.com/files/13861951/HAP420.rar.html
‫الرحيم‬ ‫الرحمن‬ ‫هللا‬ ‫بسم‬
‫هو‬ ‫و‬ ‫المكيفات‬ ‫انواع‬ ‫من‬ ‫نوع‬ ‫ثانى‬ ‫عن‬ ‫هنتكلم‬
‫الديكوريتف‬ ‫تكييف‬
‫االسبليت‬ ‫تكييف‬ ‫باسم‬ ‫الشهير‬ ‫وهو‬split‫االسبليت‬ ‫مكيفات‬ ‫انواع‬ ‫من‬ ‫نوع‬ ‫النه‬ ‫غلط‬ ‫ده‬ ‫االسم‬ ‫ولكن‬
‫هو‬ ‫الصحيح‬ ‫اسمه‬ ‫ولكن‬Decorative
‫انواع‬ ‫ثالثة‬ ‫الى‬ ‫التكييف‬ ‫من‬ ‫ده‬ ‫النوع‬ ‫ينقسم‬:
1-‫حائطى‬ ‫نوع‬
-2‫سقفى‬ ‫تكييف‬

37. -3‫ارضى‬ ‫تكييف‬
‫النوعين‬ ‫الى‬ ‫نلجاء‬ ‫ولزلك‬ ‫التبريد‬ ‫حمل‬ ‫فى‬ ‫االخرين‬ ‫النوعين‬ ‫من‬ ‫اقل‬ ‫الحائطى‬ ‫للتكييف‬ ‫بالنسبه‬
‫عليه‬ ‫التغلب‬ ‫الحائطى‬ ‫التكييف‬ ‫يستطيع‬ ‫ال‬ ‫عالى‬ ‫حرارى‬ ‫حمل‬ ‫وجود‬ ‫حالة‬ ‫فى‬ ‫االخرين‬...
‫عيوبه‬:
-1‫المكيف‬ ‫المكان‬ ‫داخل‬ ‫الداخليه‬ ‫الوحده‬ ‫وجود‬ ‫بسبب‬ ‫عالى‬ ‫صوته‬
-2‫سىء‬ ‫الهواء‬ ‫توزيع‬
-3‫الشباك‬ ‫تكييف‬ ‫من‬ ‫افضل‬ ‫ولكن‬ ‫سىء‬ ‫ديكورى‬ ‫شكل‬
‫مميزاته‬:
-1‫الثمن‬ ‫رخيص‬
-2‫الشباك‬ ‫بتكييف‬ ‫مقارنة‬ ‫مكان‬ ‫اى‬ ‫فى‬ ‫وضعه‬ ‫حرية‬
‫استخداماته‬:
‫المساحات‬ ‫و‬ ‫البسيطه‬ ‫التكلفه‬ ‫زات‬ ‫االماكن‬ ‫فى‬‫المحدوده‬
‫ديكوريتف‬ ‫تكييف‬ ‫مشروع‬ ‫المرفقات‬ ‫فى‬
‫الوحدات‬ ‫...وزع‬ ‫غرفه‬ ‫لكل‬ ‫الحراريه‬ ‫االحمال‬ ‫...احسب‬ ‫كويس‬ ‫المعمارى‬ ‫الرسم‬ ‫اقرا‬ ‫الفيل‬ ‫نزل‬
‫عند‬ ‫حد‬ ‫ولو‬ ‫السطح‬ ‫على‬ ‫الخارجيه‬ ‫الوحدات‬ ‫االرضى.....وزع‬ ‫الدور‬ ‫فى‬ ‫المناسبه‬ ‫االماكن‬ ‫فى‬ ‫الداخليه‬
‫ردودكم‬ ‫منتظر‬ ‫انا‬ ‫الرسم‬ ‫فى‬ ‫استفسار‬

38. ‫كل‬‫ال‬ ‫برامج‬Load Calculation‫فاير‬ ‫الميديا‬ ‫على‬ ) ‫االيليت‬ ‫عدا‬ ‫ما‬ (
http://www.mediafire.com/?7t0zn2zn2xjgt
‫كر‬ ‫و‬ ‫برامجه‬ ‫بكل‬ ‫االيليت‬ ‫ده‬ ‫و‬‫الكراك‬ ‫نعمل‬ ‫و‬ ‫نستبه‬ ‫ما‬ ‫بعد‬ ‫ممكن‬ ‫بس‬ ‫اصدارات‬ ‫اخر‬ ‫(مش‬ ‫اكاته‬
) ‫قلق‬ ‫غير‬ ‫من‬ ‫نفسه‬ ‫مع‬ ‫اصدار‬ ‫اخر‬ ‫ينزل‬ ‫و‬ ‫ابدايت‬ ‫يعمل‬ ‫نسيبه‬
ire.com/?c6ap4d55yml3vhttp://www.mediaf
‫شركة‬ ‫من‬ ‫كتالوج‬ ‫المرفقات‬ ‫فى‬skm‫انواع‬ ‫الثالثة‬ ‫الديكوريتف‬ ‫لتكييف‬
Mbh*1000=BTU
‫الكاسيت‬ ‫تكييف‬
‫انواع‬ ‫من‬ ‫نوع‬split
‫الهواء‬ ‫لخروج‬ ‫جانبيه‬ ‫فتحات‬ ‫به‬ ‫ويكون‬ ‫السقف‬ ‫فى‬ ‫يركب‬ ‫االخرى‬ ‫لالنواع‬ ‫بالنسبه‬ ‫جيد‬ ‫الهواء‬ ‫توزيع‬
‫دخول‬ ‫و‬‫بالمنتصف‬ ‫كبيره‬ ‫فتحه‬ ‫من‬ ‫الهواء‬
‫المحالت‬ ‫و‬ ‫المطاعم‬ ‫فى‬ ‫الكاسيت‬ ‫يستخدم‬ ‫االحيان‬ ‫معظم‬ ‫فى‬
‫تكييفه‬ ‫المراد‬ ‫المكان‬ ‫فى‬ ‫وجوده‬ ‫بسبب‬ ‫وزلك‬ ‫صوت‬ ‫له‬
‫تطويره‬ ‫و‬ ‫عمله‬ ‫كيفية‬ ‫و‬ ‫الكاسيت‬ ‫لمكيف‬ ‫رائع‬ ‫فيديو‬
http://www.youtube.com/watch?v=c_3HrbUUhj4

39. Concealed
‫الكونسيلد‬ ‫مسميات‬ ‫بعض‬:
‫مخفى‬ ‫تكييف‬Ducted split _ Mini central-
‫بالنسبه‬ ‫جدا‬ ‫مهم‬ ‫شىء‬ ‫على‬ ‫هيعرفنا‬ ‫اللى‬ ‫هو‬ ‫و‬ ‫المركزى‬ ‫التكييف‬ ‫بداية‬ ‫هو‬ ‫الكونسيلد‬ ‫تكييف‬ ‫يعتبر‬
‫الدكت‬ ‫هو‬ ‫و‬ ‫التكييف‬ ‫لمهندسين‬.
‫عليه‬ ‫بيطلق‬ ‫كده‬ ‫عشان‬ ‫مكان‬ ‫من‬ ‫اكثر‬ ‫بيغذى‬ ‫اللى‬ ‫التكييف‬ ‫هو‬ ‫المركزى‬ ‫التكييف‬ ‫ان‬ ‫اتفقنا‬Mini
central .
‫مميزاته‬:
)‫المستعار‬ ‫السقف‬ ‫داخل‬ ‫(موجود‬ ‫مخفى‬
‫التكييف‬ ‫انواع‬ ‫سابق‬ ‫عن‬ ‫الهواء‬ ‫توزيه‬ ‫فى‬ ‫التحكم‬ ‫مثالية‬
)‫الداخليه‬ ‫(الوحده‬ ‫الحجم‬ ‫صغير‬
‫داخل‬ ‫الداخليه‬ ‫الوحده‬ ‫وضع‬ ‫طريق‬ ‫عن‬ ‫ذلك‬ ‫و‬ ‫تكييف‬ ‫المراد‬ ‫المكان‬ ‫داخل‬ ‫الصوت‬ ‫تقليل‬ ‫يمكن‬
‫المطابخ‬ ‫او‬ ‫الحمامات‬
‫الس‬ ‫مع‬ ‫تتناسب‬ ‫ديكوره‬ ‫اشكال‬ ‫لها‬ ‫يكون‬ ‫بحيث‬ ‫الهواء‬ ‫مخارج‬ ‫اشكال‬ ‫فى‬ ‫التحكم‬ ‫يمكن‬‫قف‬
‫عيوبه‬:
‫لتركيبه‬ ‫مستعار‬ ‫سقف‬ ‫وجود‬ ‫من‬ ‫البد‬
‫الدكتات‬ ‫وجود‬ ‫بسبب‬ ‫عاليه‬ ‫تكلفه‬
‫جلب‬ ‫على‬ ‫قادر‬ ‫غير‬Fresh Air‫السابقه‬ ‫االنواع‬ ‫مثل‬ ‫مثله‬
‫الكونسيلد‬ ‫تكييف‬ ‫شكل‬:
208407.jpg-conditioner-air-duct-reversible
‫نو‬ ‫من‬ ‫لتكييف‬ ‫كتالوج‬ ‫المرفقات‬ ‫فى‬‫الكونسيلد‬ ‫ع‬
‫مساحة‬ ‫حسب‬ ‫على‬ ‫معين‬ ‫سمك‬ ‫ليه‬ ‫بيكون‬ ‫ده‬ ‫الصاج‬ ‫و‬ ‫المجلفن‬ ‫الصاج‬ ‫الواح‬ ‫من‬ ‫الهواء‬ ‫مجارى‬ ‫تصنع‬
‫نفسه‬ ‫الصاج‬ ‫مقطع‬
‫مستطيل‬ ‫او‬ ‫دائرى‬ ‫مقطعه‬ ‫بيكون‬ ‫الدكت‬
‫على‬ ‫ادخله‬ ‫يامه‬ ‫دائرى‬ ‫فيطلع‬ ‫ادرفله‬ ‫يامه‬ ) ‫بعدين‬ ‫(هنعرفه‬ ‫معين‬ ‫سمك‬ ‫ليه‬ ‫صاج‬ ‫لوح‬ ‫عندى‬ ‫انا‬ ‫بمعنى‬
‫مستطيل‬ ‫يطلع‬ ‫تنايه‬
‫المستطيل؟‬ ‫ام‬ ‫الدائرى‬ ‫المقطع‬ ‫افضل‬ ‫ايهما‬ ‫هنا‬ ‫السوال‬ ‫طيب‬
‫الدائرى‬ ‫الدكت‬ ‫صورة‬:
‫للدكت‬ ‫صوره‬‫المستطيل‬:

40. ‫نتعر‬ ‫الزم‬ ‫الدكت‬ ‫تصميم‬ ‫فى‬ ‫نخش‬ ‫ما‬ ‫قبل‬‫نفسه‬ ‫الدكت‬ ‫على‬ ‫بتركب‬ ‫حاجات‬ ‫شوية‬ ‫على‬ ‫ف‬
‫بتخرج‬ ‫الماكينه‬ ‫ان‬ ‫عرفنا‬ ‫و‬ ‫بتاعتنا‬ ‫الماكينه‬ ‫اخترنا‬ ‫و‬ ‫الحراريه‬ ‫االحمال‬ ‫حسبنا‬ ‫ما‬ ‫بعد‬ ‫احنا‬ ‫دلوقتى‬
‫معينه‬ ‫هواء‬ ‫كمية‬CFM‫الدكت‬ ‫من‬ ‫بتطله‬ ‫بعدين‬ ‫و‬ ‫معينه‬ ‫بسرعه‬ ‫الدكت‬ ‫فى‬ ‫بتمشى‬ ‫دى‬ ‫الهواء‬ ‫كمية‬
‫للغرفه‬‫و‬ ‫انواعها‬ ‫الهواء‬ ‫مخارج‬ ‫نشوف‬ ‫خلينا‬ ‫الهواء‬ ‫مخارج‬ ‫طريق‬ ‫عن‬ ‫تكييف‬ ‫المراد‬ ‫المكان‬ ‫او‬
‫اشكالها‬:
Square diffusers-1
‫بالطات‬ ‫بتكون‬ ‫غالبا‬ ‫و‬ ‫مربعه‬ ‫بالطات‬ ‫شكل‬ ‫على‬ ‫مستعار‬ ‫سقف‬ ‫عندى‬ ‫يكون‬ ‫لما‬ ‫استخدامه‬ ‫يفضل‬
60*60
‫انواع‬ ‫ليه‬:
1 way square diffuser
2 way square diffuser
‫مرفق‬ ‫ملف‬82053
3 way square diffuser
4 way square diffusers
-ceiling-data-cache-image-product-3914994-dorhtven-pb-vt-data2
250x250.jpg-250x250-db-20diffusers
‫يعنى‬ ‫االتجهات‬ ‫من‬ ‫معين‬ ‫عدد‬ ‫فى‬ ‫بيخرج‬ ‫الهواء‬ ‫مخارج‬ ‫من‬ ‫واحد‬ ‫كل‬ ‫ان‬ ‫بمعنى‬4way‫فى‬ ‫بيخرج‬
‫هكذا‬ ‫و‬ ‫اتجاهات‬ ‫اربع‬
‫االنواع؟‬ ‫هذه‬ ‫من‬ ‫نوع‬ ‫كل‬ ‫استخدم‬ ‫امتى‬ ‫السوال‬
2- Linear Diffusers
‫بستخدمه‬ ‫ده‬‫مهو‬ ‫زى‬ ‫الديكور‬ ‫عشان‬ ‫الجبس‬ ‫شكل‬ ‫بياخد‬ ‫و‬ ‫جبس‬ ‫ساقط‬ ‫سقف‬ ‫عندى‬ ‫بيكون‬ ‫لما‬
‫الصوره‬ ‫فى‬ ‫موجود‬:
gFlowbar_CT.jp
2.JPG-linear1b
‫بتاعى‬ ‫التصميم‬ ‫حسب‬ ‫على‬ ‫تختلف‬ ‫بتاعته‬ ‫الفتحات‬ ‫عدد‬ ‫ممكن‬
3-Register and Grills
‫اشكالهم‬ ‫ودى‬:
Register

41. Grills
‫الف‬ ‫ايه‬ ‫هنا‬ ‫السؤال‬ ‫طيب‬‫بين‬ ‫رق‬Register and Grill‫خالص‬ ‫اسئلتى‬ ‫على‬ ‫بيرد‬ ‫محدش‬
4-jet Diffuser
‫الى‬ ‫بقوه‬ ‫الهواء‬ ‫يدفع‬ ‫يقدر‬ ‫عشان‬ ‫عالى‬ ‫ارتفاعه‬ ‫المستعار‬ ‫السقف‬ ‫عندى‬ ‫يكون‬ ‫لما‬ ‫بستخدمه‬ ‫وده‬
‫اسفل‬
‫شكله‬ ‫وده‬
250x250.jpg-jet-ceiling-images
