4-2

1. 電流
三上
4-2

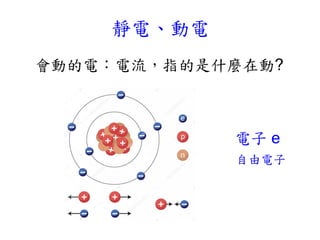

2. 靜電、動電
會動的電：電流，指的是什麼在動?
電子 e
自由電子

3. 用電
生活中常常會使用到電，但是…
用掉的是電子嗎?

4. 電子運送電能
電線截面

5. 三元件
1.電源：提供電能
2.電器：使用電能
3.導線：傳遞電能
基本電路

6. 燈泡

7. 哪些小燈泡會亮？

8. 電路圖
通路 斷路
封
閉
迴
路

9. 五個燈泡的電路，會發亮的有幾個？

10. 下面的電路裝置可用哪一個電路圖表示？
A B

11. 電流的選擇
選好走的、沒阻礙的，沒電器的路
A B

12. 短路
電由電池出發，可以不經過燈泡，而直接回到電池
可能會使電線走火、電器燒毀
短路時仍是封閉迴路，但是燈泡不會亮

13. 開關按下後那些圖的燈泡會亮呢?
A B
C D

14. 正接負、負接正，頭尾相接
一個壞、全部壞
串聯 (電流會依序經過每一個)
一個壞、全部壞
電池
燈泡

15. 並聯(電流會擇一經過)
正接正、負接負
一個壞、其他沒事
一個壞、其他沒事
電池
燈泡

16. 組合題
甲、(乙+丙)、電池
串聯
乙、丙
(甲、乙+丙)、電池
串聯
乙、丙
並聯
甲、(乙+丙)
並聯

17. 電量 Q
電量不是電的能量、電量是電荷的數量
3 個電子的電量：Q = －3 e
2 個質子的電量：Q = ┼2 e
電荷：基本電荷、電子與質子
e 一定要寫
(電量單位)

18. 庫倫 C (電量單位)
Q = 1 e Q = 1 C
一大袋米
1 C = 6.25 x 1018 e
米量 = 1 粒 米量 = 1 袋

19. 電流大小的概念
哪邊的車流量比較大?
需要考慮什麼?
車輛總數(車次)
道路長短寬度
時間 地點
車子的速度

20. 電流大小
每秒通過任一截面的電量(電子數量)

21. 電流 I
Q = I t
電量 Q：庫倫 C
電流 I：安培 A、毫安培 mA
時間 t：秒 s
1 = 1 x 1
I = Q / t A = C / s

22. 實際上並沒有電流 !!
電流：正電荷的流動
電子流：負電荷的流動
質子的流動????
電子的流動

23. 電流、電子流

24. 相關題目
1.（ ）一顆電池的運作來自於電流的產生，而電流的流向
表示下列何者的流向？
(A)負電荷的流向
(B)正電荷的流向
(C)正電荷的逆向
(D)電子流的流向
2.（ ）有一導線，電流由東向西，則電子流的流向為何？
(A)由東向西 (B)由西向東 (C)由南向北 (D)由北向南

25. 有分正、負極的元件

26. 電流的選擇
選只有安培計、毫安培計的路
但是安培計會燒毀燒壞!!
