1. 電生磁：電流的磁效應
西元1820年，丹麥科學家厄斯特發現
通有電流的導線會使得附近的磁針偏轉(不再朝著北方)
Why?

2. 通電直導線所產生的磁場
1.同心圓、不相交
2.越靠近導線、磁力線越密集
3.導線的每一個切面都會產生
利用實驗來觀察磁力線
磁力線的特性
不要把電線看成磁鐵，
導線所形成的磁場並無N、S極

3. 電流產生的磁場強度
西元1826年，科學家安培提出安培定律。
通電直導線其周圍任一點的磁場強度，和導線的
電流大小成正比，和該點到導線的距離成反比。
電流越強、磁場越強
離導線越遠、磁場越弱

4. 磁場中磁場的方向
利用安培右手定則判斷方向
I
解題時注意電流方向

5.  ：垂直射入
順時針方向
磁場中磁場的方向
I
 ：垂直射出
逆時針方向

6. I
各點的磁場方向
各點的切線方向

7. I
磁針的轉向
180度

8. 磁針在上、電線在下、北方為左方
俯視圖 側視圖
通電後、電流往左方、磁針轉向上方(東方)
俯視圖 側視圖

9. 地磁與本身磁場強度影響
I 磁針並不一定會轉至90度
磁場再強也只會轉至90度

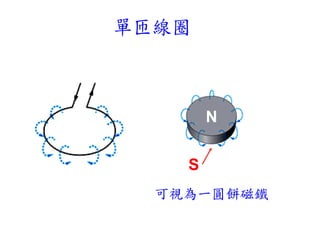

10. 可視為一圓餅磁鐵
N
S
單匝線圈

11. 螺旋形線圈
S N
I
I
可視為多個圓餅磁鐵連接

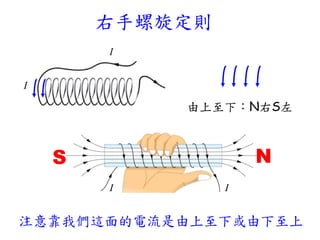

12. 右手螺旋定則
I I
NS
注意靠我們這面的電流是由上至下或由下至上
I
I
由上至下：N右S左

13. 右手螺旋定則
由下至上：N左S右

14. 螺旋磁場增強的方法
增加圈數(密度)
線圈中插入鐵棒
增大電流

15. 增強的螺旋磁場：電磁鐵
NS
I
1.通電才有磁性
2.中間必須是鐵棒
3.透過控制電流大小來控制磁場強度
