Εκτίμηση της διακινδύνευσης της εξωτερικής ρύπανσης των υπόγειων νερών λεκάνης Ανθεμούντος Θεσσαλονίκης: Καζάκης Νερ

2. Στόχος – Εργασίες που πραγματοποιήθηκαν
Υδρογεωλογικό Μοντέλο
Βιβλιογραφική ανασκόπηση της περιοχής Υφαλμύριση – Νιτρορύπανση – Βαρέα μέταλλα1
Υδροχημική Έρευνα Ορυκτολογική ΈρευναΓεωφυσική ΈρευναΥδρογεωλογική Έρευνα
Απογραφή γεωτρήσεων-πηγών
Μετρήσεις στάθμης
Δοκιμαστικές αντλήσεις
Κοκκομετρικές αναλύσεις
Δοκιμές μεταβλητού φορτίου
Καταγραφή μηνιαίων τιμών
βροχόπτωσης
Επεξεργασία
Λιθολογικών τομών
Κλιματολογικών δεδομένων
Γ.Σ.Π.
Σύνταξη θεματικών χαρτών
Χημικές αναλύσεις
Κύρια ιόντα
Βαρέα Μέταλλα
Γ.Σ.Π.
Σύνταξη θεματικών χαρτών
Γεωηλεκτρικές διασκοπήσεις
Βυθοσκοπήσεις
Τομογραφίες
Ορυκτολογικές αναλύσεις
Ακόρεστη ζώνη
Υδροφορέα
Χημικές αναλύσεις
Προσδιορισμός χρωμίου2
Εκτίμηση της Τρωτότητας
(VULNERABILITY)
Πιθανότητα εκδήλωσης
ρυπαντικού επεισοδίου (Hazard)
3
Εκτίμηση της Διακινδύνευσης (RISK)

3. Γενικά Χαρακτηριστικά της περιοχής έρευνας
Έκταση: 374 km²
Μέγιστο Υψόμετρο: 1201 m (Χορτιάτης) Πληθυσμός: 80.000
Μήκος ακτογραμμής: 12 km Μέση κλίση: 20%
Μέσο υψόμετρο: 259 m
0
20
40
60
80
100
1965 1975 1985 1995 2005 2015
Πληθυσμός(σεχιιάδες)
Έτη

4. Γεωλογικά Χαρακτηριστικά
Γεωλογική Τομή

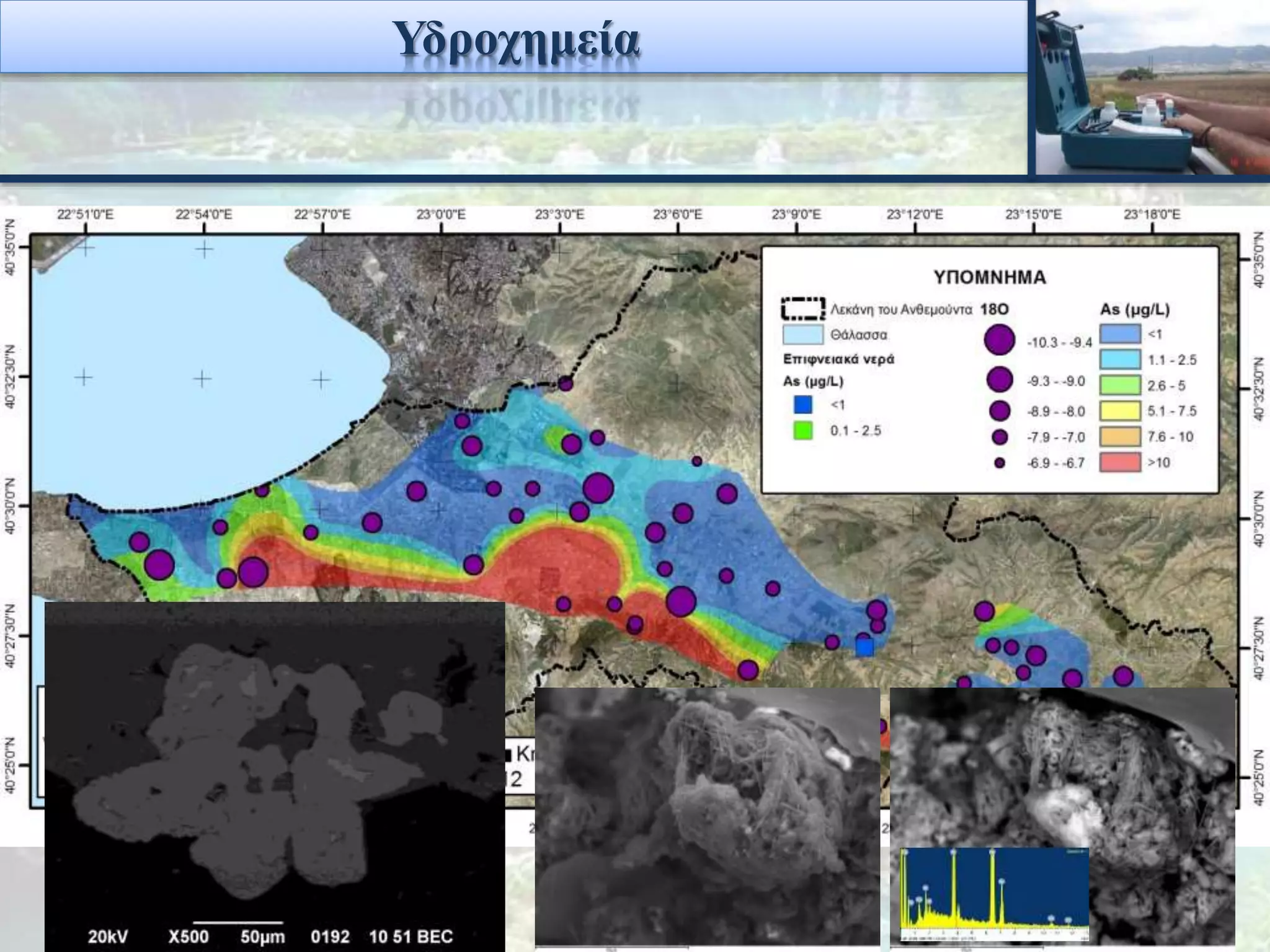

5. Υδροχημεία

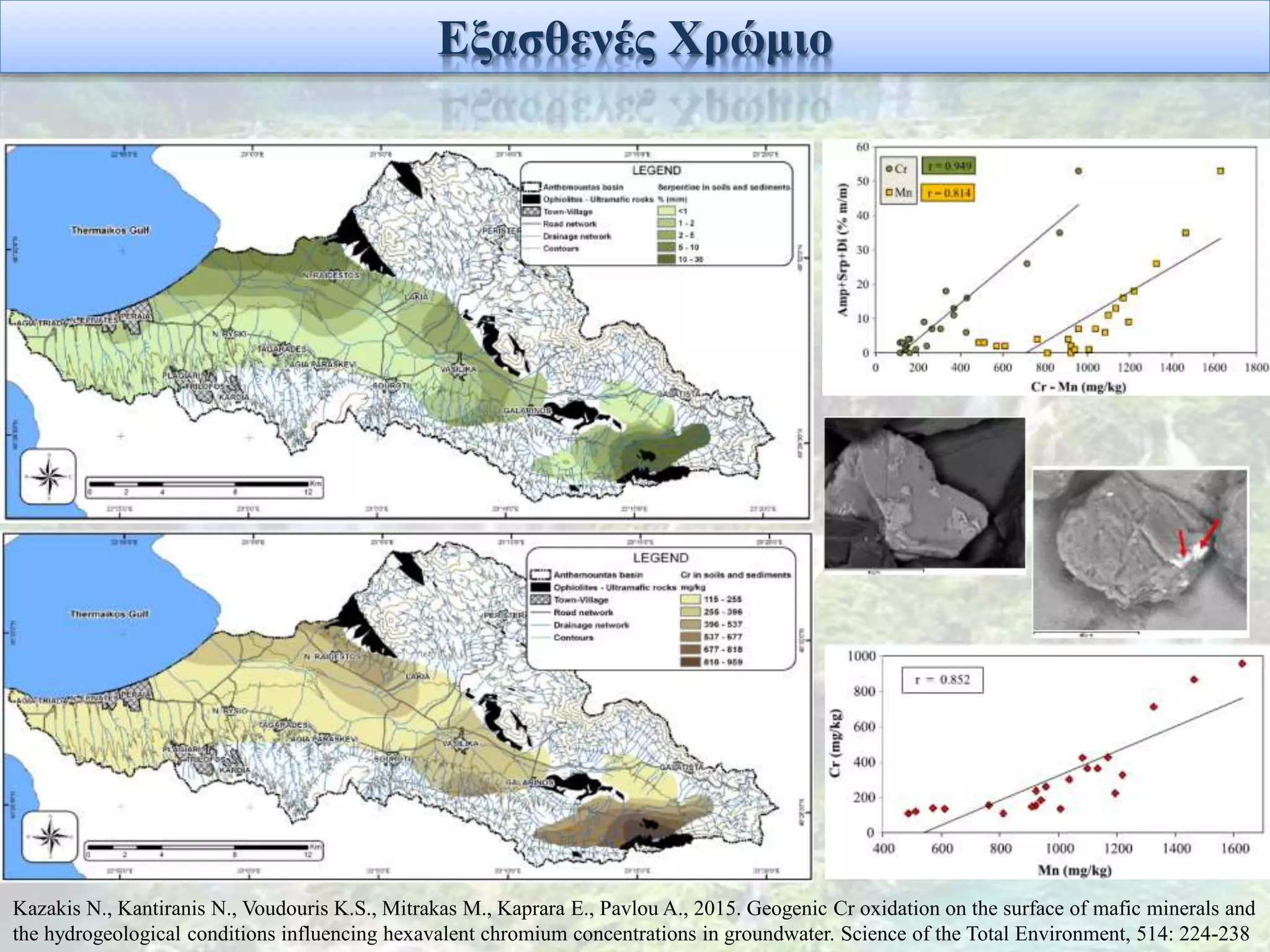

6. Εξασθενές Χρώμιο
Kazakis N., Kantiranis N., Voudouris K.S., Mitrakas M., Kaprara E., Pavlou A., 2015. Geogenic Cr oxidation on the surface of mafic minerals and
the hydrogeological conditions influencing hexavalent chromium concentrations in groundwater. Science of the Total Environment, 514: 224-238

7. Γεωφυσική Έρευνα

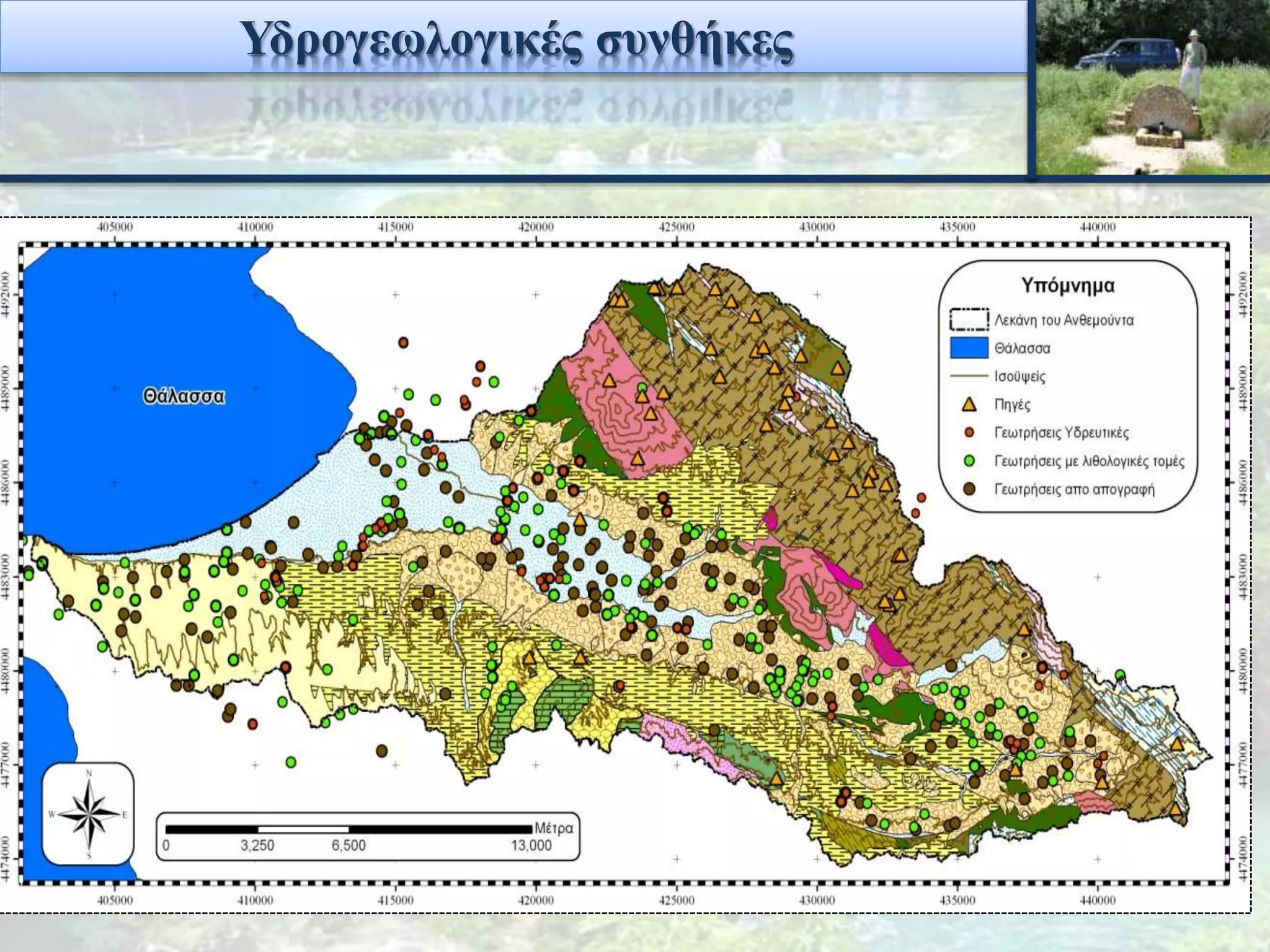

8. Υδρογεωλογικές συνθήκες

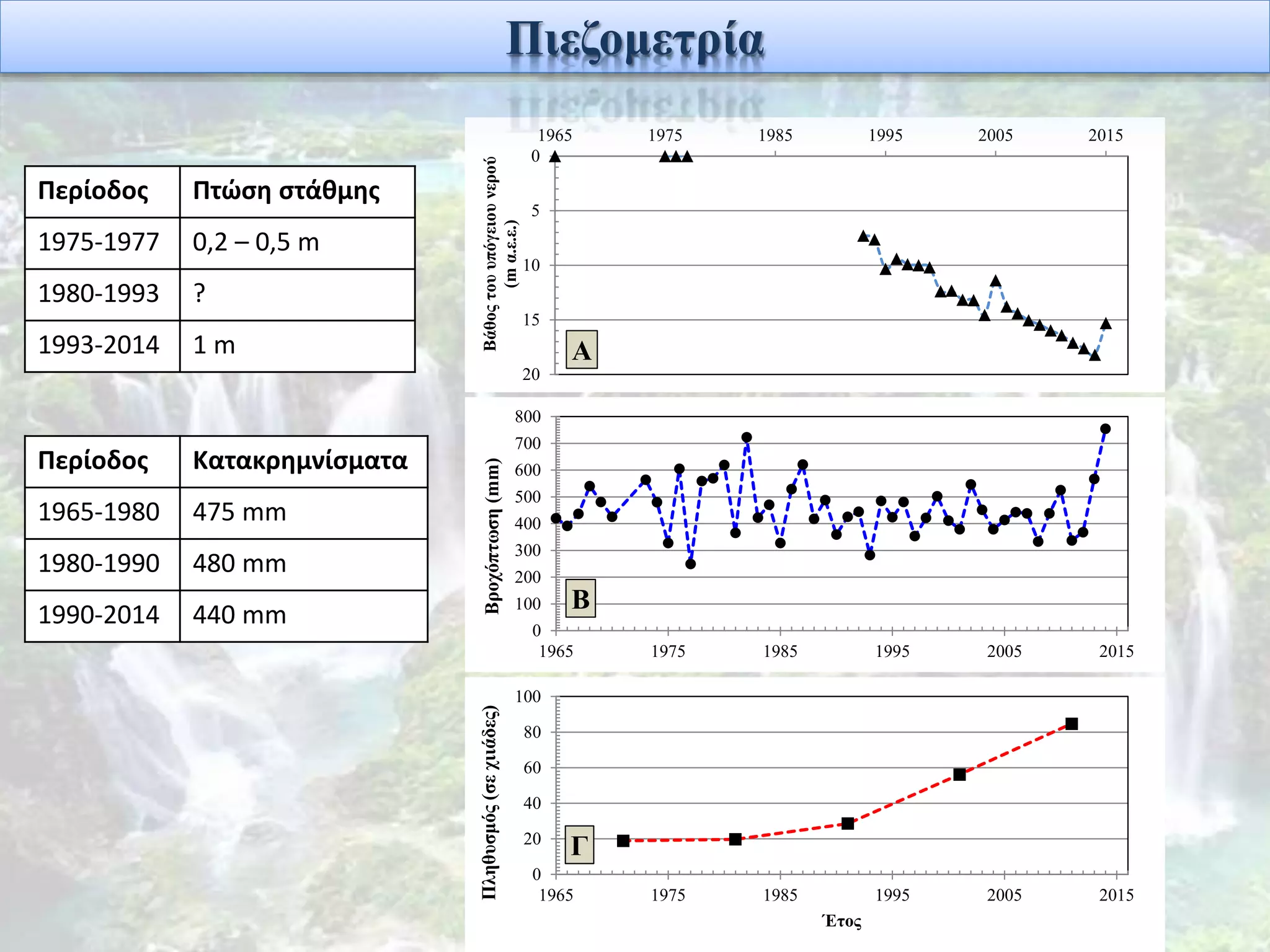

9. Πιεζομετρία

10. 0
5
10
15
20
1965 1975 1985 1995 2005 2015
Βάθοςτουυπόγειουνερού
(mα.ε.ε.)
Α
0
100
200
300
400
500
600
700
800
1965 1975 1985 1995 2005 2015
Βροχόπτωση(mm)
Β
0
20
40
60
80
100
1965 1975 1985 1995 2005 2015
Πληθυσμός(σεχιιάδες)
Έτος
Γ
Περίοδος Κατακρημνίσματα
1965-1980 475 mm
1980-1990 480 mm
1990-2014 440 mm
Περίοδος Πτώση στάθμης
1975-1977 0,2 – 0,5 m
1980-1993 ?
1993-2014 1 m
Πιεζομετρία

11. Ζώνες Αρτεσιανισμού (1975-1977)
23,5%
Παπαγεωργάκης & Κουμαντάκης (1978)

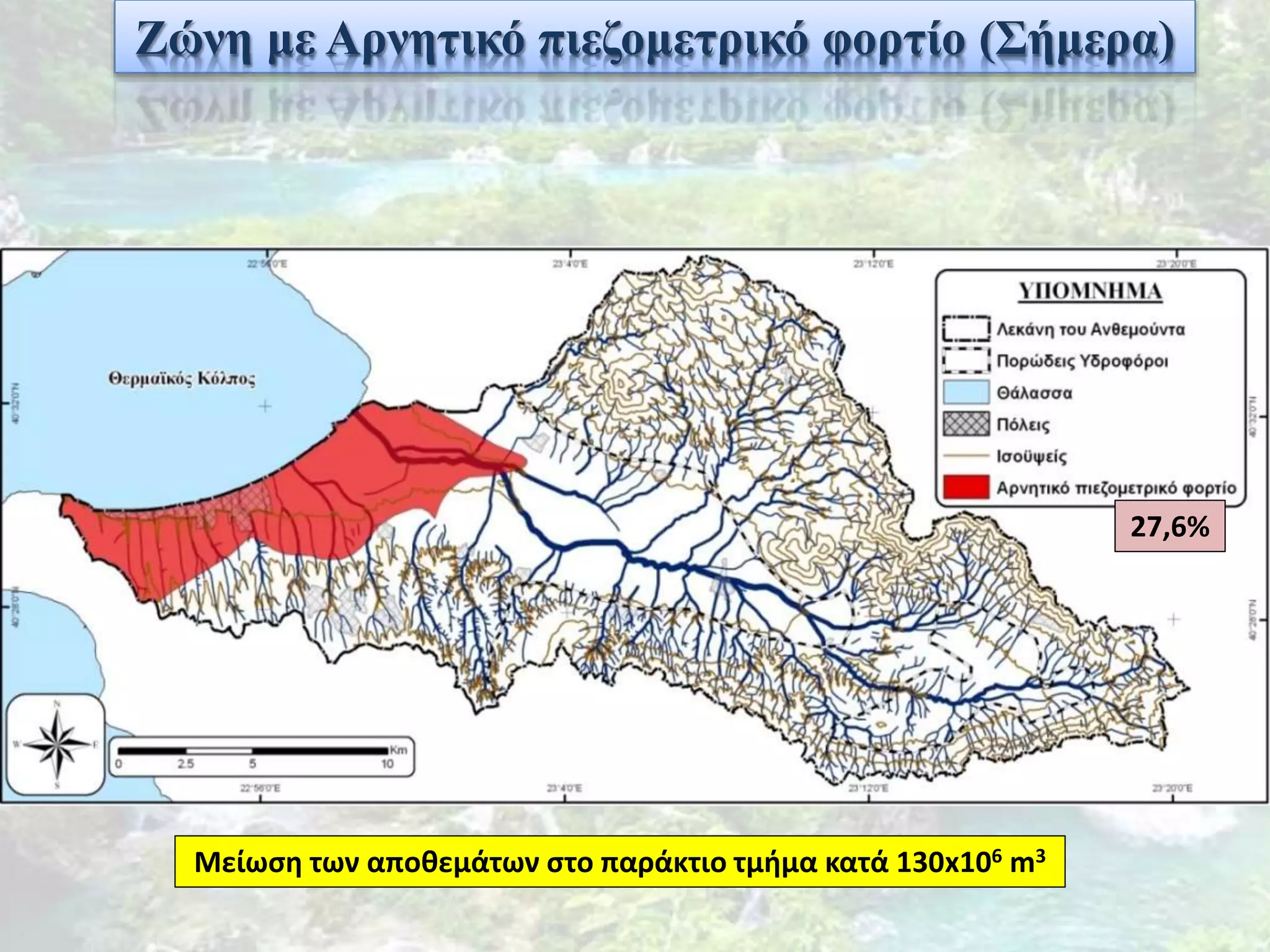

12. Ζώνη με Αρνητικό πιεζομετρικό φορτίο (Σήμερα)
27,6%
Μείωση των αποθεμάτων στο παράκτιο τμήμα κατά 130x106 m3

13. Διαμόρφωση υδροφορέων

14. Τρωτότητα (Vulnerability)
DRASTIC AVI LOS
Παράµετρος
Βαρύτητα
(Γενική)
Βαρύτητα
(Ειδική)
D - Βάθος της στάθµης του υπόγειου νερού 5 5
R - Ενεργή κατείσδυση 4 4
A - Υδροφορέας 3 3
S - Έδαφος 2 5
T - Κλίση αναγλύφου 1 3
I - Επίδραση της ακόρεστης ζώνης 5 3
C - Συντελεστής υδραυλικής αγωγιµότητας 3 2

15. Τρωτότητα (Vulnerability)
DRASTIC AVI LOS
1
i
i
i
d
c
K
 
Υδραυλική αντίσταση

16. Τρωτότητα (Vulnerability)
DRASTIC AVI LOS
2
0.0941 Ks-0.761 S+0.4185 PCP
LOSW-P =
- 0.0487 PE+0.0903 IR
  
 
  
2
-0.1536 OM+2.6981 T+0.0439 Ks
LOSN-PN = -0.2046 S+0.0471 PCP- 0.2515 PE
-0.0116 IR
 
  
 
 
  

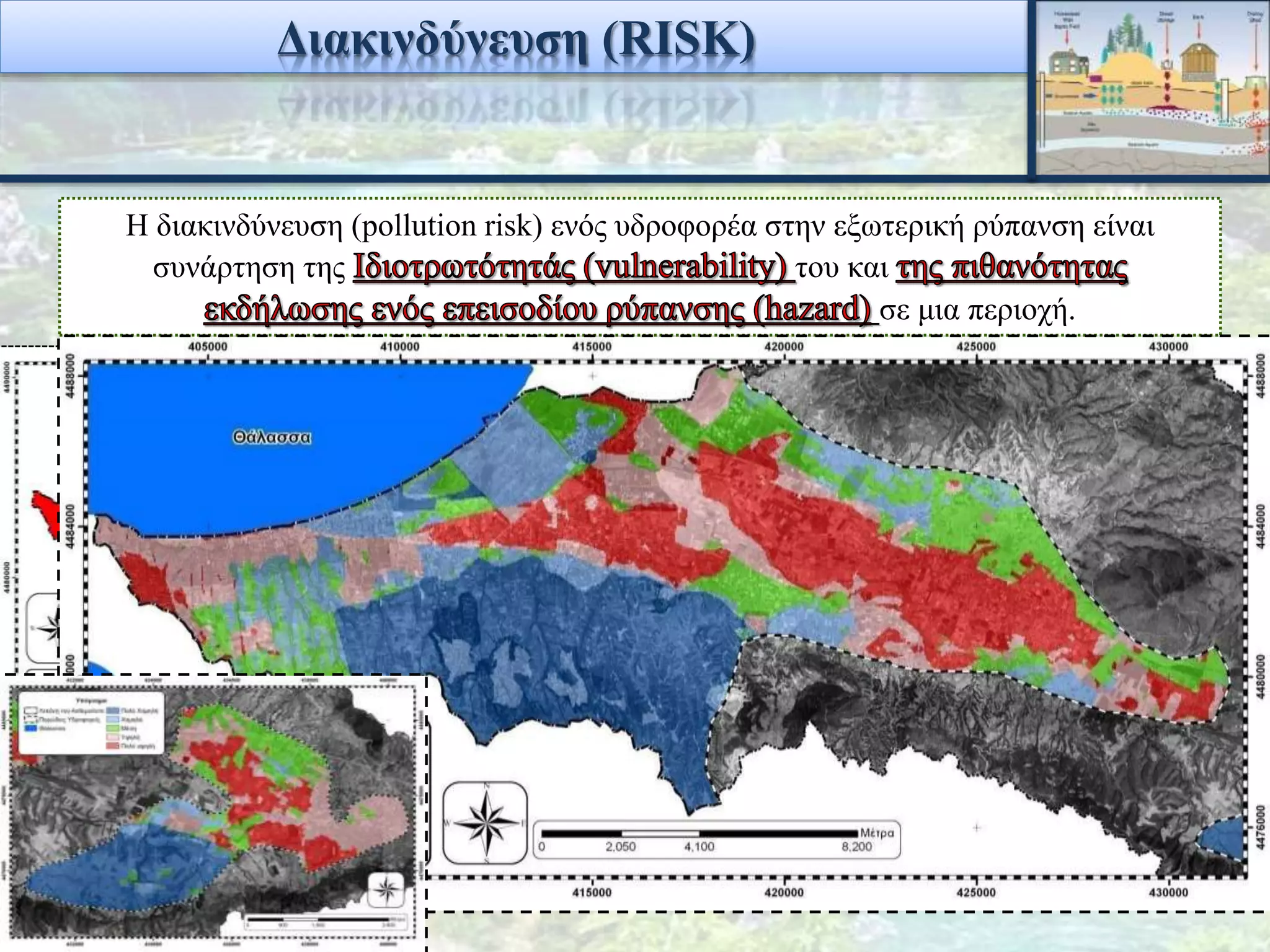

17. Διακινδύνευση (RISK)
Η διακινδύνευση (pollution risk) ενός υδροφορέα στην εξωτερική ρύπανση είναι
συνάρτηση της του και
σε μια περιοχή.
Χρήσεις Γής Βαθμονόμηση
Σύνθετες καλλιέργειες-αρδευόμενες 10
Οικισμός χωρις αποχετευτικό δικτυο 10
Χωματερές 10
Υφάλμυρα έλη 10
Αμπέλια 9
Οικισμοί με αποχετευτικό δικτυο 9
Βιομηχανικές ή εμπορικές μονάδες 8
Αεροδρόμιο-Στρατιωτικές εγκαταστάσεις 8
Βενζινάδικα 8
Κτηνοτροφικές μονάδες 7
Kοιμητήρια 6
Ελαιώνες 5
Βοσκότοποι-Βλάστηση 5
Μη αρδευόμενες εκτάσεις 4
Ελώδεις εκτάσεις 1

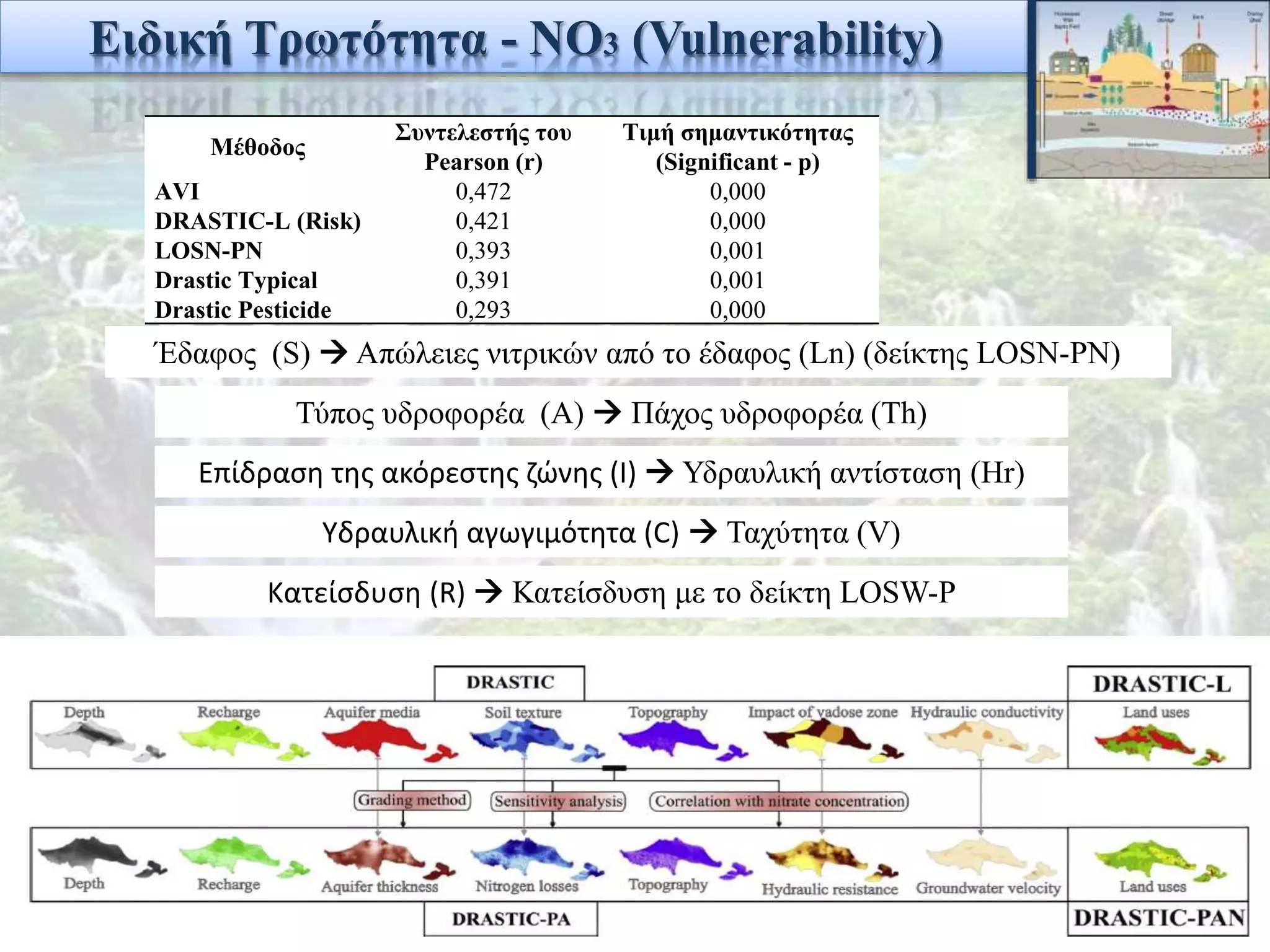

18. Ειδική Τρωτότητα - NO3 (Vulnerability)
Μέθοδος
Συντελεστής του
Pearson (r)
Τιμή σημαντικότητας
(Significant - p)
AVI 0,472 0,000
DRASTIC-L (Risk) 0,421 0,000
LOSN-PN 0,393 0,001
Drastic Typical 0,391 0,001
Drastic Pesticide 0,293 0,000
Έδαφος (S)  Απώλειες νιτρικών από το έδαφος (Ln) (δείκτης LOSN-PN)
Τύπος υδροφορέα (A)  Πάχος υδροφορέα (Th)
Yδραυλική αγωγιμότητα (C)  Ταχύτητα (V)
Επίδραση της ακόρεστης ζώνης (Ι)  Υδραυλική αντίσταση (Hr)
Κατείσδυση (R)  Κατείσδυση με το δείκτη LOSW-P

19. 1) Ίσα διαστήματα (Equal interval)
2) Γεωμετρικά διαστήματα (Geometrical interval)
3) Ποσοστημοριακή ταξινόμηση (Quantile classification)
4) Μέθοδος των φυσικών διαστημάτων (Natural breaks)
Ειδική Τρωτότητα - NO3 (Vulnerability)
Κατείσδυση - Lw
Τιµή σε (mm) Βαθµολογία (Rating)
>131 10
106-131 9
91-106 8
83-91 7
77-83 6
74-77 5
69-74 4
60-69 3
46-60 2
<46 1
Πάχος υδροφορέα – Th
Τιµή σε
(m)
Τυπική βαθµολογία
(Rating)
<29 10
29-44 9
44-58 8
58-72 7
72-85 6
85-96 5
96-109 4
109-123 3
123-140 2
>140 1
Επίδραση της ακόρεστης ζώνης - Hr
Τιµή σε
[Logc(m/y)] Bαθμολογία (Rating)
<2,33 10
2,33-3,28 9
3,28-3,77 8
3,77-4,15 7
4,15-4,38 6
4,38-4,57 5
4,57-4,76 4
4,76-5,03 3
5,03-5,29 2
>5,29 1

20. DIN = 0,5×D + 1,1×Lw + 1,8×Th + 0,7×Ln + 0,8×T + 4,5×Hr + 0,6×V
Ειδική Τρωτότητα - NO3 (Vulnerability)
Παράμετρος
Συντελεστής
συσχέτισης (r)
Βαρύτητα
(W)
D- Βάθος της στάθµης του υπόγειου
νερού
0,059 0,5
Lw – Κατείσδυση 0,128 1,1
Th - Πάχος του υδροφορέα 0,207 1,8
Ln - Απώλειες νιτρικών από το έδαφος 0,079 0,7
T- Κλίση αναγλύφου 0,091 0,8
Hr- Επίδραση της ακόρεστης ζώνης 0,528 4,5
V- Ταχύτητα κίνησης του υπόγειου νερού 0,072 0,6
Σύνολο 1,164 10
7
7
10
( )i
i
r
W
r

 

0
1
2
3
4
5
6
20 30 40 50 60 70 80 90 100
lnNO3
Drastiv NI
DIN
r=0,603 p= 0,000

21. Διακινδύνευση (RISK) – (HAZARD)
Καλλιέργιες-Χρήσεις Γής (L)
Μέση
συγκέντρωση
NO3
- (mg/L)
Βαθμονόμηση
Καλαμπόκι (Lmax) 86,6 10,0
Κτηνοτροφικές μονάδες 47,01 5,4
Αμπέλια 39,6 4,6
Θερμοκήπια 32,03 3,7
Βαμβάκι 28,13 3,2
Κηπευτικά 23,08 2,7
Σύνθετες καλλιέργειες – Φάρμες 18,35 2,1
Αστική-βιομηχανική-εμπορική-
στρατιωτική περιοχή
16 1,8
Ελαιώνες 15,83 1,8
Σιτάρι 13,13 1,5
Τριφύλλι 10,55 1,2
Ελώδεις εκτάσεις - 1
Βοσκότοποι-βλάστηση - 1,8
Χωματερές - 3,5

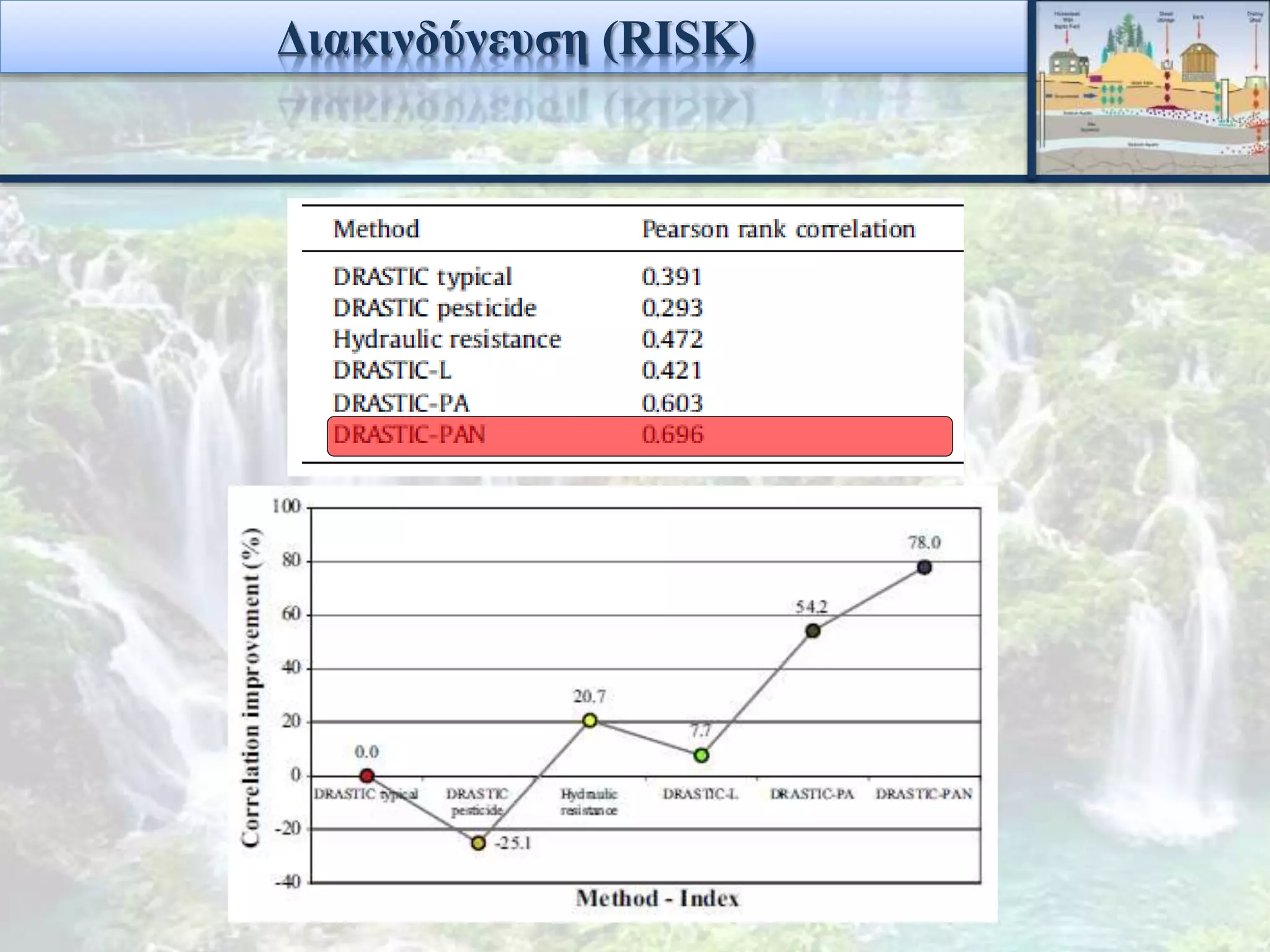

22. Διακινδύνευση (RISK)

23. Διακινδύνευση (RISK)

24. ΘΕΣΣΑΛΟΝΙΚΗ 2013
Βουδούρης Κωνσταντίνος, Επ. Καθ. Α.Π.Θ. Επιβλέπων
Σούλιος Γεώργιος, Ομ. Καθ. Α.Π.Θ. Μέλος τριμελούς συμβουλευτικής επιτροπής
Βαργεμέζης Γεώργιος, Επ. Καθ. Α.Π.Θ. Μέλος τριμελούς συμβουλευτικής. επιτροπής
Διαμαντής Ιωάννης, Καθ. Δ.Π.Θ. Μέλος επταμελούς εξεταστικής επιτροπής
Λατινόπουλος Περικλής, Καθ. Α.Π.Θ. Μέλος επταμελούς εξεταστικής επιτροπής
Πλιάκας Φώτιος-Κωνσταντίνος, Αν. Καθ. Δ.Π.Θ. Μέλος επταμελούς εξεταστικής επιτροπής
Καντηράνης Νικόλαος, Λέκτορας Α.Π.Θ. Μέλος επταμελούς εξεταστικής επιτροπής
ΕΞΕΤΑΣΤΙΚΗ ΕΠΙΤΡΟΠΗ
ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ & ΥΔΡΟΓΕΩΛΟΓΙΑΣ
.
