Γεωθερμικό δυναμικό Ελλάδας.

1
Το Γεωθερμικό Δυναμικό της
Ελλάδας
Γιώργος Χατζηγιάννης, MSc.
τ. Προϊστάμενος Διεύθυνσης Γεωθερμίας και
Θερμομεταλλικών Υδάτων (ΔΙ.ΓΕ.ΘΜ.Υ.) του ΙΓΜΕ
ECOCITY
ΓΕΩΘΕΡΜΙΑ και ΑΣΤΙΚΟ
ΠΕΡΙΒΑΛΛΟΝ

ECOCITY 2
Γεωθερμική Ενέργεια (ορισμοί)
Σύμφωνα με το Ευρωπαϊκό Συμβούλιο
Γεωθερμικής Ενέργειας (E.G.E.C), (2008) και την
οδηγία της ΕΕ 2009/28/EC art. 2 c ως:
•Γεωθερμική Ενέργεια ορίζεται η ενέργεια υπό
τη μορφή θερμότητας κάτω από την επιφάνεια
του στερεού φλοιού της Γης.
•Ο ορισμός αυτός επιτρέπει να συμπεριληφθούν
όλες οι νέες εφαρμογές της Γεωθερμίας, όπως:
•Η γεωθερμική θέρμανση και ψύξη:
Με Έμμεση χρήση μέσω γεωθερμικών
αντλιών θερμότητας (GSHP) της
φυσιολογικής θερμότητας του
υπεδάφους (εδάφους, νερού)
Σύμφωνα με την ελληνική νομοθεσία ως γεωθερμικό δυναμικό ορίζεται το σύνολο
γηγενών ατμών, θερμών νερών και γεωλογικών σχηματισμών η θερμοκρασία των
οποίων υπερβαίνει τους 25oC (στενή έννοια).

3
Ταξινόμηση γεωθερμικών
πεδίων (κοιτασμάτων)
Συγγραφέας (a) (b) (c) (d) (ε)
Χαμηλής θερμ < 90o
C < 125 < 100 =150 ≥25 & <90
Μέσης θερμ. 90-150 125 -225 100 -200 - -
Υψηλής θερμ. > 150 > 225 > 200 > 150 ≥90
(a) Muffler and Cataldi (1978).
(b) Hochstein (1990).
(c) Benderitter and Cormy (1990).
(d) Nicholson (1993).
(ε) ελληνική νομοθεσία
Η ελληνική νομοθεσία ταξινομεί ακόμη τα γεωθερμικά πεδία, ανάλογα με
το βαθμό γνώσης των ποιοτικών, ποσοτικών και γεωμετρικών
χαρακτήρων αυτών, σε βεβαιωμένα και πιθανά.
ECOCITY

4

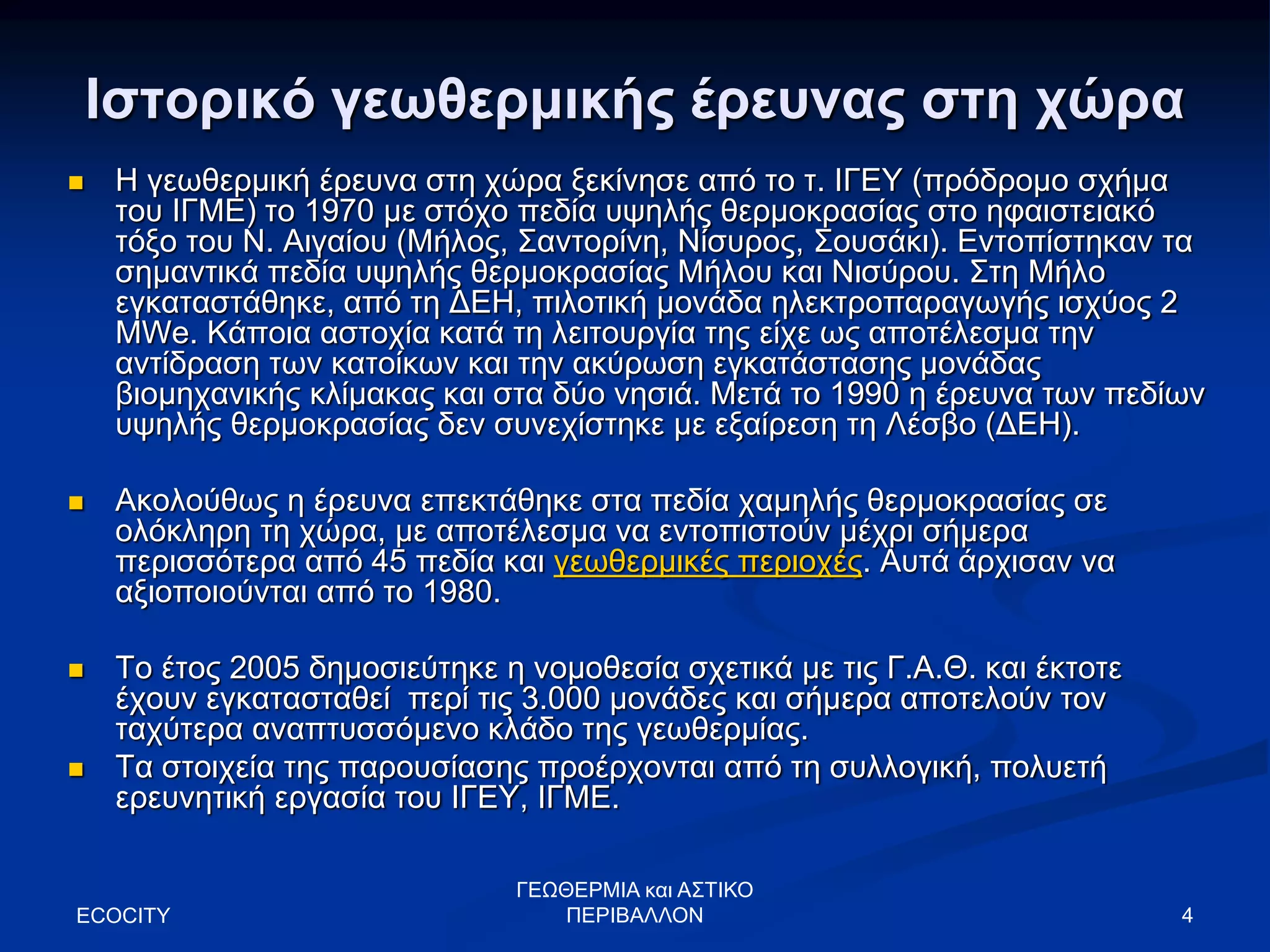

Ιστορικό γεωθερμικής έρευνας στη χώρα
 Η γεωθερμική έρευνα στη χώρα ξεκίνησε από το τ. ΙΓΕΥ (πρόδρομο σχήμα
του ΙΓΜΕ) το 1970 με στόχο πεδία υψηλής θερμοκρασίας στο ηφαιστειακό
τόξο του Ν. Αιγαίου (Μήλος, Σαντορίνη, Νίσυρος, Σουσάκι). Εντοπίστηκαν τα
σημαντικά πεδία υψηλής θερμοκρασίας Μήλου και Νισύρου. Στη Μήλο
εγκαταστάθηκε, από τη ΔΕΗ, πιλοτική μονάδα ηλεκτροπαραγωγής ισχύος 2
MWe. Κάποια αστοχία κατά τη λειτουργία της είχε ως αποτέλεσμα την
αντίδραση των κατοίκων και την ακύρωση εγκατάστασης μονάδας
βιομηχανικής κλίμακας και στα δύο νησιά. Μετά το 1990 η έρευνα των πεδίων
υψηλής θερμοκρασίας δεν συνεχίστηκε με εξαίρεση τη Λέσβο (ΔΕΗ).
 Ακολούθως η έρευνα επεκτάθηκε στα πεδία χαμηλής θερμοκρασίας σε
ολόκληρη τη χώρα, με αποτέλεσμα να εντοπιστούν μέχρι σήμερα
περισσότερα από 45 πεδία και γεωθερμικές περιοχές. Αυτά άρχισαν να
αξιοποιούνται από το 1980.
 Το έτος 2005 δημοσιεύτηκε η νομοθεσία σχετικά με τις Γ.Α.Θ. και έκτοτε
έχουν εγκατασταθεί περί τις 3.000 μονάδες και σήμερα αποτελούν τον
ταχύτερα αναπτυσσόμενο κλάδο της γεωθερμίας.
 Τα στοιχεία της παρουσίασης προέρχονται από τη συλλογική, πολυετή
ερευνητική εργασία του ΙΓΕΥ, ΙΓΜΕ.
ECOCITY

ECOCITY 5

6
Γεωθερμικό δυναμικό
 Η προσπάθεια για την ολοκληρωμένη παρουσίαση του γεωθερμικού
δυναμικού άρχισε πριν από το 2000, με τη συγκέντρωση των στοιχείων από
τις πολυάριθμες μελέτες και εκθέσεις.
 Όμως η δημοσίευση του ν. 3175/03 αποτέλεσε το έναυσμα όπως το ΙΓΜΕ
προβεί στην ταξινόμηση των γνωστών πεδίων σε όσα προέβλεπε η
νομοθεσία. Τα στοιχεία προέρχονται κυρίως από το ΙΓΜΕ αλλά σε 2-3
περιπτώσεις από έρευνες ΔΕΗ και ΚΑΠΕ. Το 2005 εδόθη στο Υπ. Αν. η
μελέτη και εκδόθηκε η Υ.Α. για τα βεβαιωμένα και πιθανά πεδία που
μπορούσαν να εκμισθώσουν οι Περιφέρειες*. Στη μελέτη περιγράφονται τα
ποσοτικά, ποιοτικά και γεωμετρικά χαρακτηριστικά των πεδίων.
 Προς το τέλος του 2007 προστέθηκε ένα ακόμη πεδίο. Το 2016
προστέθηκαν στη βάση δύο ακόμη μετά την ολοκλήρωση των ερευνών και
των τεχνικών μελετών.

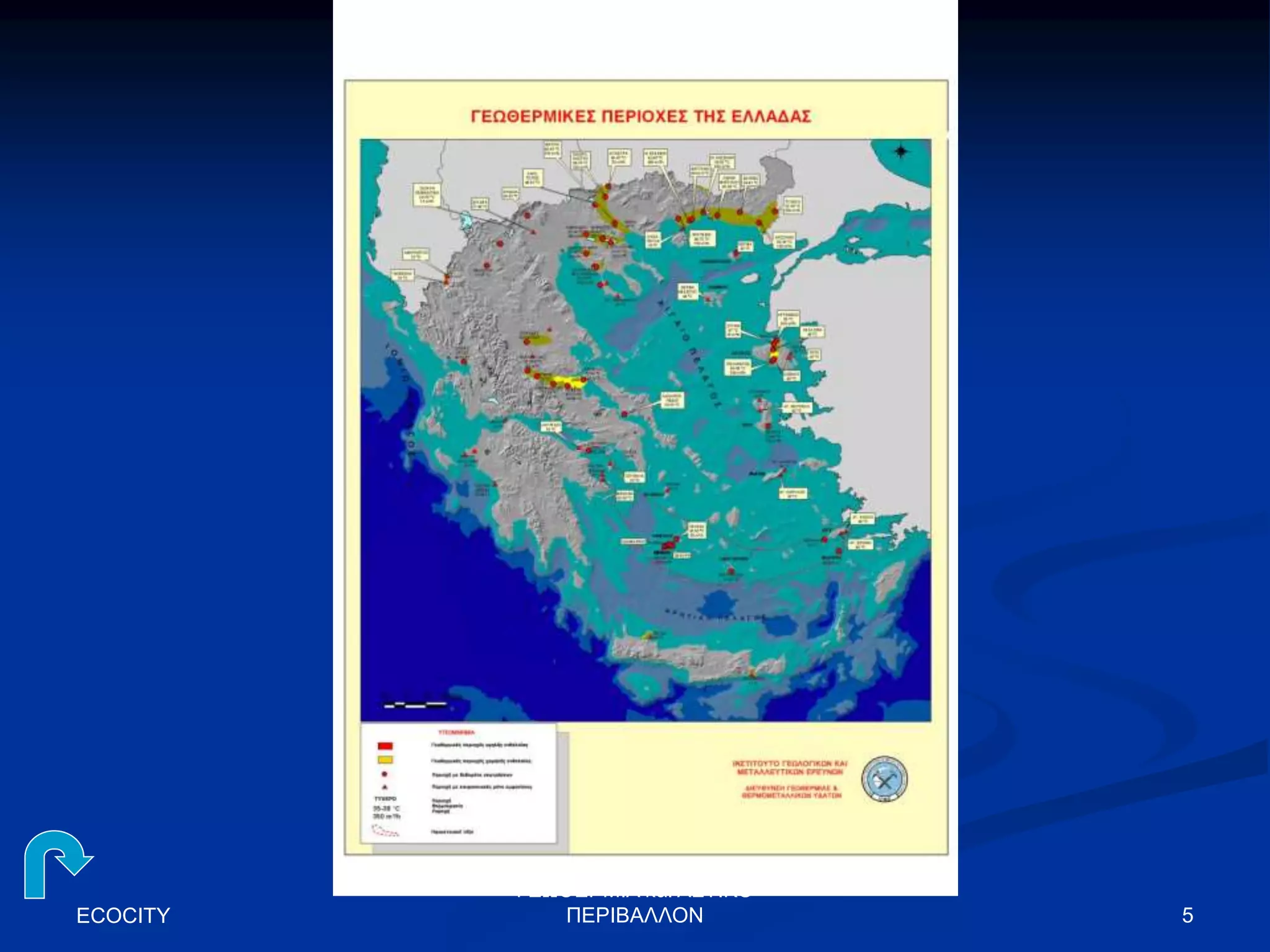

 Τα γνωστά σήμερα βεβαιωμένα και πιθανά γεωθερμικά πεδία (σύμφωνα με
τη νομοθεσία) ανέρχονται σε 32 και η γεωγραφική κατανομή τους φαίνεται
στο χάρτη.
 Δύο από τα πεδία είναι υψηλής θερμοκρασίας και τα υπόλοιπα χαμηλής
(μέχρι το βάθος διερεύνησης από το Ινστιτούτο).
*η μελέτη, σε ψηφιακή μορφή, βρίσκεται στην ιστοσελίδα του ΙΓΜΕ
(www.igme.gr)
ECOCITY

ECOCITY 7

8ECOCITY

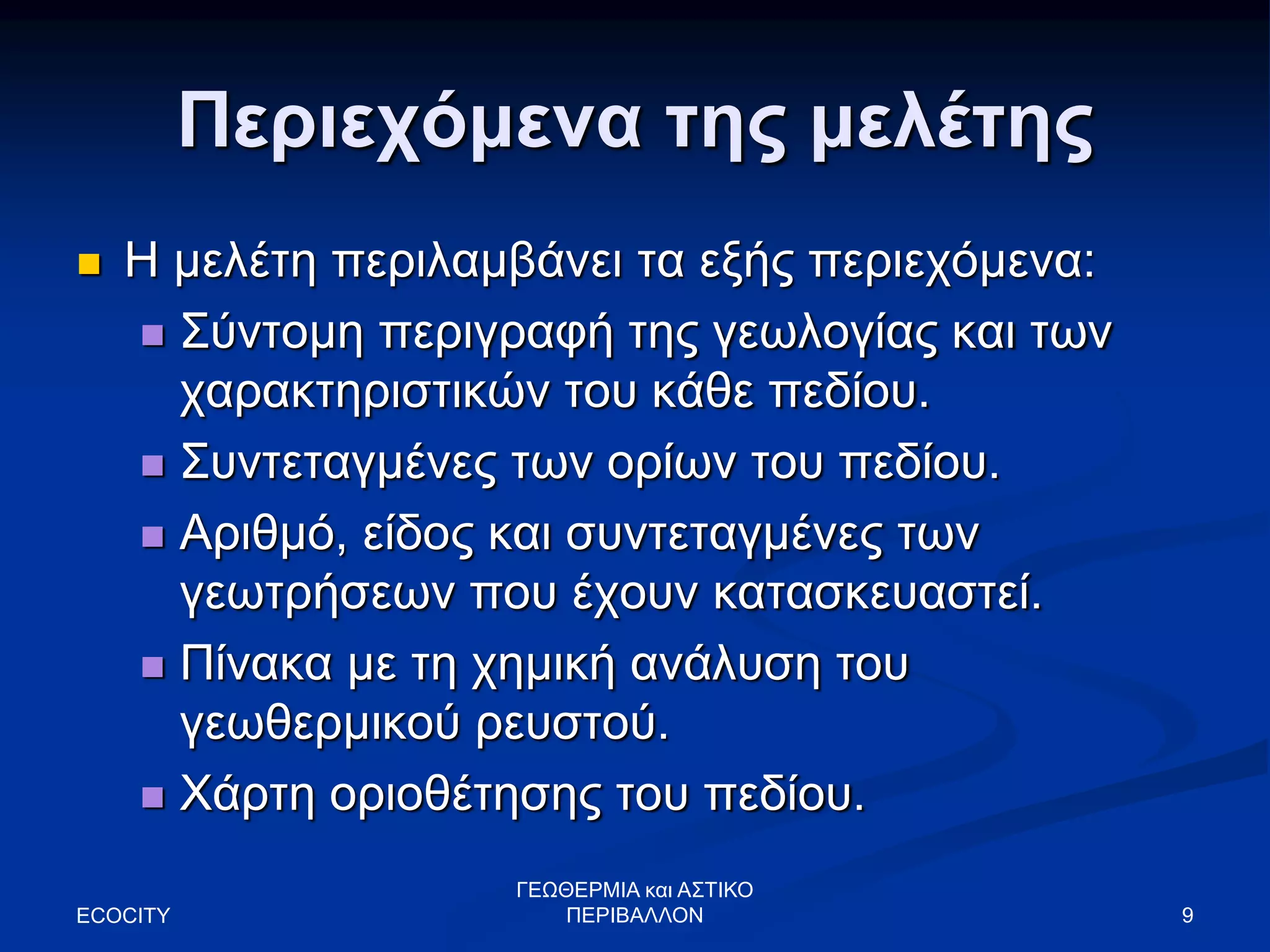

Περιεχόμενα της μελέτης
 Η μελέτη περιλαμβάνει τα εξής περιεχόμενα:
 Σύντομη περιγραφή της γεωλογίας και των
χαρακτηριστικών του κάθε πεδίου.
 Συντεταγμένες των ορίων του πεδίου.
 Αριθμό, είδος και συντεταγμένες των
γεωτρήσεων που έχουν κατασκευαστεί.
 Πίνακα με τη χημική ανάλυση του
γεωθερμικού ρευστού.
 Χάρτη οριοθέτησης του πεδίου.
ECOCITY 9

10

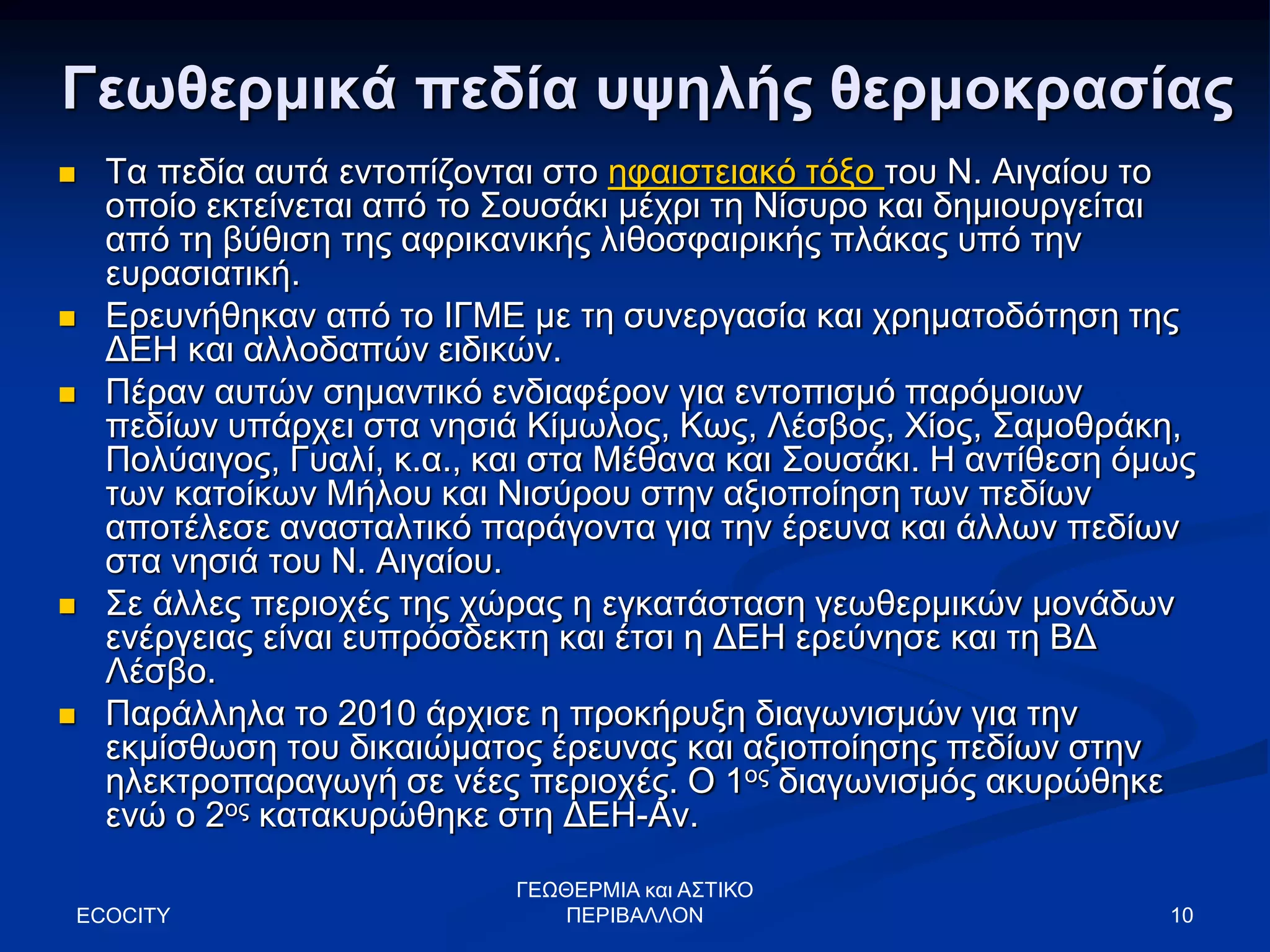

Γεωθερμικά πεδία υψηλής θερμοκρασίας
 Τα πεδία αυτά εντοπίζονται στο ηφαιστειακό τόξο του Ν. Αιγαίου το
οποίο εκτείνεται από το Σουσάκι μέχρι τη Νίσυρο και δημιουργείται
από τη βύθιση της αφρικανικής λιθοσφαιρικής πλάκας υπό την
ευρασιατική.
 Ερευνήθηκαν από το ΙΓΜΕ με τη συνεργασία και χρηματοδότηση της
ΔΕΗ και αλλοδαπών ειδικών.
 Πέραν αυτών σημαντικό ενδιαφέρον για εντοπισμό παρόμοιων
πεδίων υπάρχει στα νησιά Κίμωλος, Κως, Λέσβος, Χίος, Σαμοθράκη,
Πολύαιγος, Γυαλί, κ.α., και στα Μέθανα και Σουσάκι. Η αντίθεση όμως
των κατοίκων Μήλου και Νισύρου στην αξιοποίηση των πεδίων
αποτέλεσε ανασταλτικό παράγοντα για την έρευνα και άλλων πεδίων
στα νησιά του Ν. Αιγαίου.
 Σε άλλες περιοχές της χώρας η εγκατάσταση γεωθερμικών μονάδων
ενέργειας είναι ευπρόσδεκτη και έτσι η ΔΕΗ ερεύνησε και τη ΒΔ
Λέσβο.
 Παράλληλα το 2010 άρχισε η προκήρυξη διαγωνισμών για την
εκμίσθωση του δικαιώματος έρευνας και αξιοποίησης πεδίων στην
ηλεκτροπαραγωγή σε νέες περιοχές. Ο 1ος διαγωνισμός ακυρώθηκε
ενώ ο 2ος κατακυρώθηκε στη ΔΕΗ-Αν.
ECOCITY

11ECOCITY

12
Γεωθερμικό πεδίο ν. Μήλου
 Το πεδίο εντοπίζεται στην ανατολική πλευρά του νησιού
(περιοχή Ζεφυρίας).
Χαρακτηριστικά του πεδίου:
΄Εκταση: 50 Km2
Θερμοκρασία (στον πυθμένα των γεωτρήσεων): 280- 320οC
Βάθος ταμιευτήρα: 1000 - 1380 m.
Παραγωγή: 339 ton/h ρευστού εκ των οποίων 200 ton/h
ατμού και 139 ton/h θερμού νερού.
Πίεση 11 – 29 ΑΤΜ.
Πιθανό δυναμικό 200 MWe
Τα δικαιώματα εκμετάλλευσης του πεδίου ανήκουν
στη Δ.Ε.Η.-Αν.
ECOCITY

ECOCITY 13

14

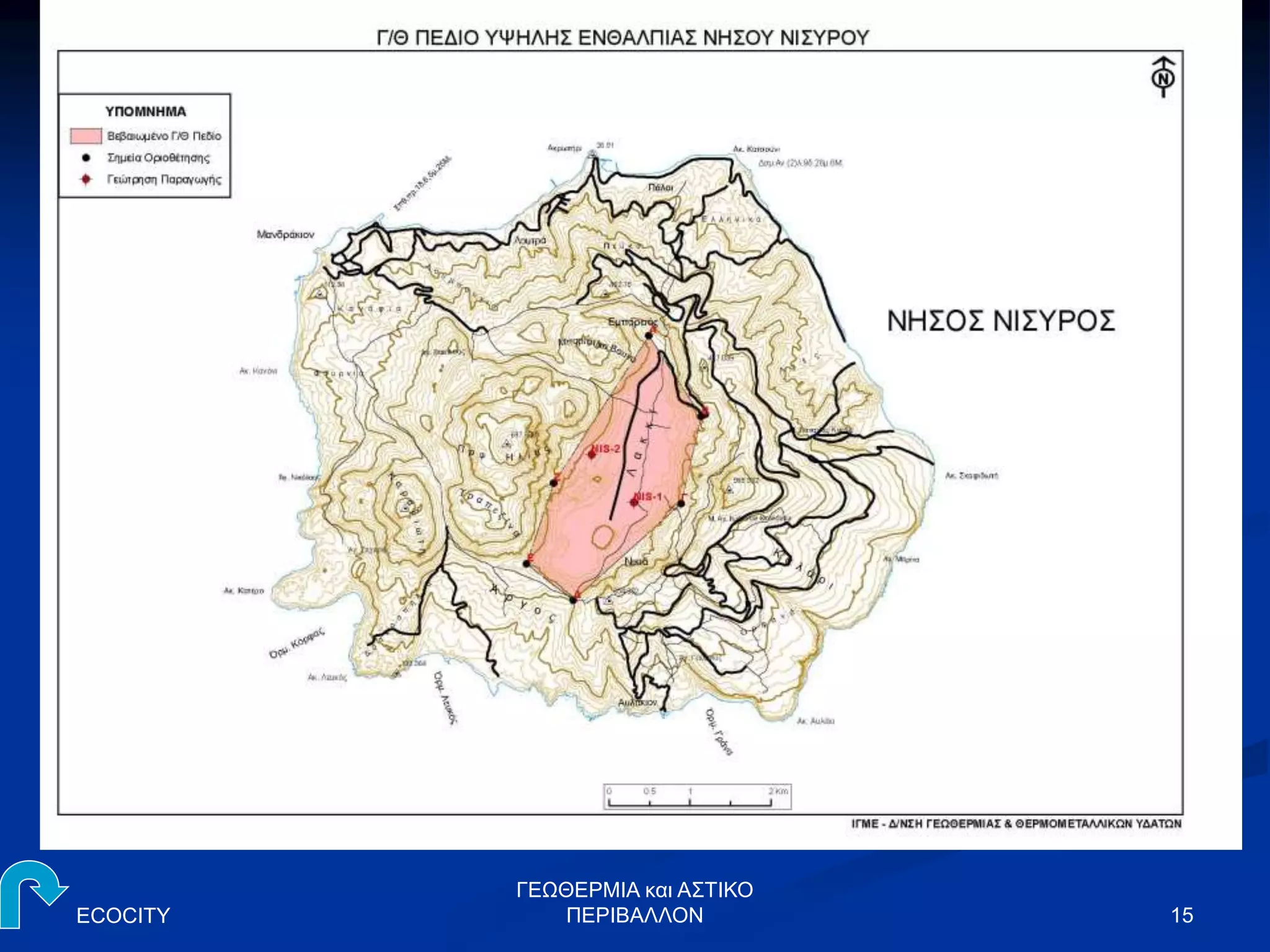

Γεωθερμικό πεδίο ν. Νισύρου
Το πεδίο εντοπίζεται στο κέντρο του νησιού στην καλδέρα
του ηφαιστείου.
Χαρακτηριστικά του πεδίου:
Εκταση: 3,50 Km2
Θερμοκρασία (στον πυθμένα των γεωτρήσεων): > 350οC
Βάθος ταμιευτήρα: 1400 - 1900 m.
Παροχή: 75 ton/h ρευστού. Λόγος αέριας προς υγρή φάση
27:73.
Πίεση: 12 atm.
Πιθανό δυναμικό 50 MWe
Τα δικαιώματα εκμετάλλευσης του πεδίου ανήκουν
στη Δ.Ε.Η. – Αν.
ECOCITY

ECOCITY 15

16

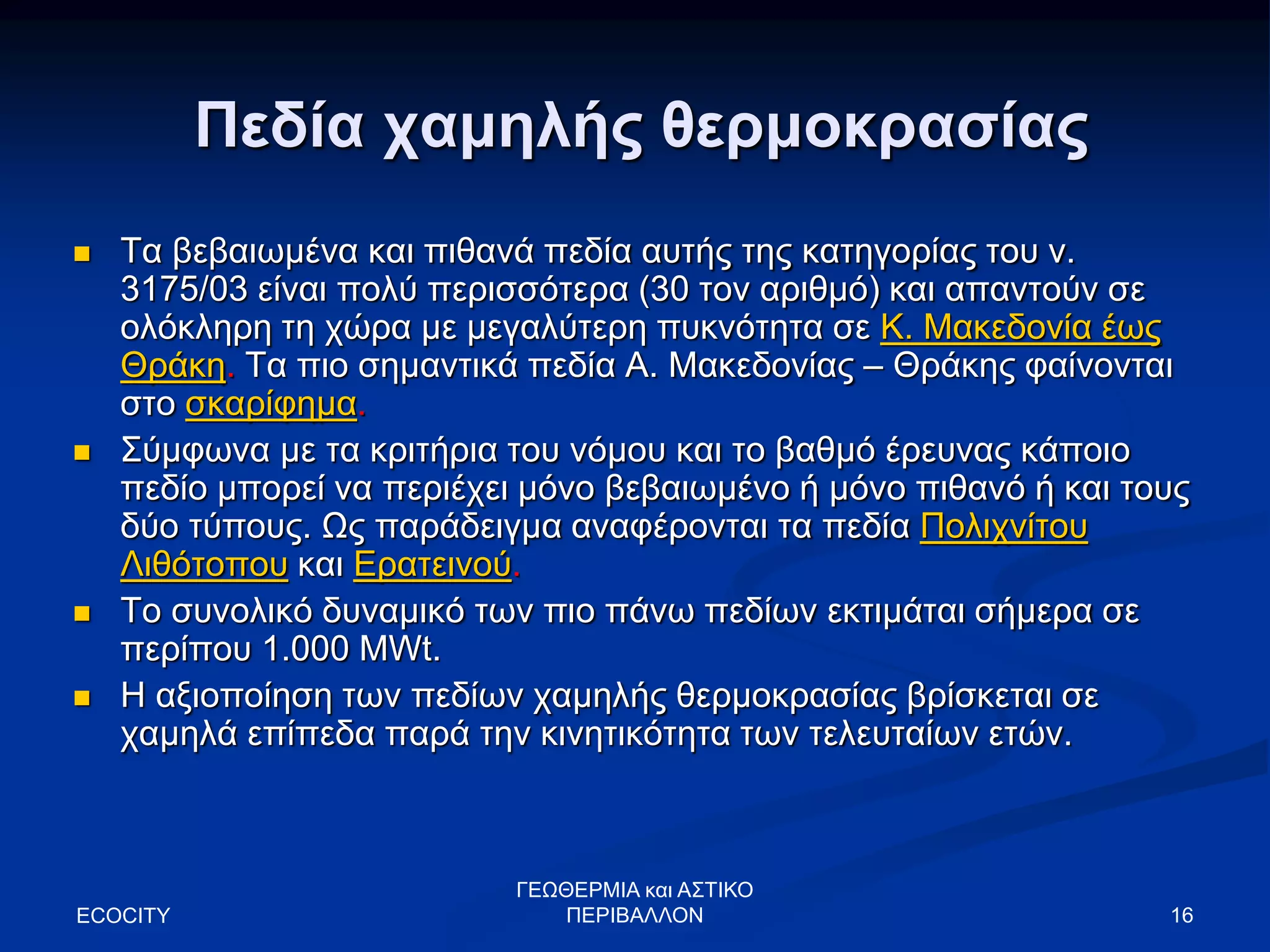

Πεδία χαμηλής θερμοκρασίας
 Τα βεβαιωμένα και πιθανά πεδία αυτής της κατηγορίας του ν.
3175/03 είναι πολύ περισσότερα (30 τον αριθμό) και απαντούν σε
ολόκληρη τη χώρα με μεγαλύτερη πυκνότητα σε Κ. Μακεδονία έως
Θράκη. Τα πιο σημαντικά πεδία Α. Μακεδονίας – Θράκης φαίνονται
στο σκαρίφημα.
 Σύμφωνα με τα κριτήρια του νόμου και το βαθμό έρευνας κάποιο
πεδίο μπορεί να περιέχει μόνο βεβαιωμένο ή μόνο πιθανό ή και τους
δύο τύπους. Ως παράδειγμα αναφέρονται τα πεδία Πολιχνίτου
Λιθότοπου και Ερατεινού.
 Το συνολικό δυναμικό των πιο πάνω πεδίων εκτιμάται σήμερα σε
περίπου 1.000 MWt.
 Η αξιοποίηση των πεδίων χαμηλής θερμοκρασίας βρίσκεται σε
χαμηλά επίπεδα παρά την κινητικότητα των τελευταίων ετών.
ECOCITY

17ECOCITY

ΚΑΤΑΝΟΜΗ ΠΕΔΙΩΝ ΣΕ ΑΠΟΚΕΝΤΡΩΜΕΝΕΣ
ΠΕΡΙΦΕΡΕΙΕΣ
Μακεδονία – Θράκη 17
Αιγαίο 7
Δ. Ελλάδα-Ιόνιοι-Πελοπόννησος 2
Θεσσαλία-Στ. Ελλάδα 2
Ήπειρος- Δ. Μακεδονία 2
ΣΥΝΟΛΟ 30
ECOCITY 18
Πωλήσεις
Μακεδονία – Θράκη
Αιγαίο
Δ. Ελλάδα-Ιόνιοι-
Πελοπόννησος
Θεσσαλία-Στ. Ελλάδα
Ήπειρος- Δ.
Μακεδονία

ECOCITY 19

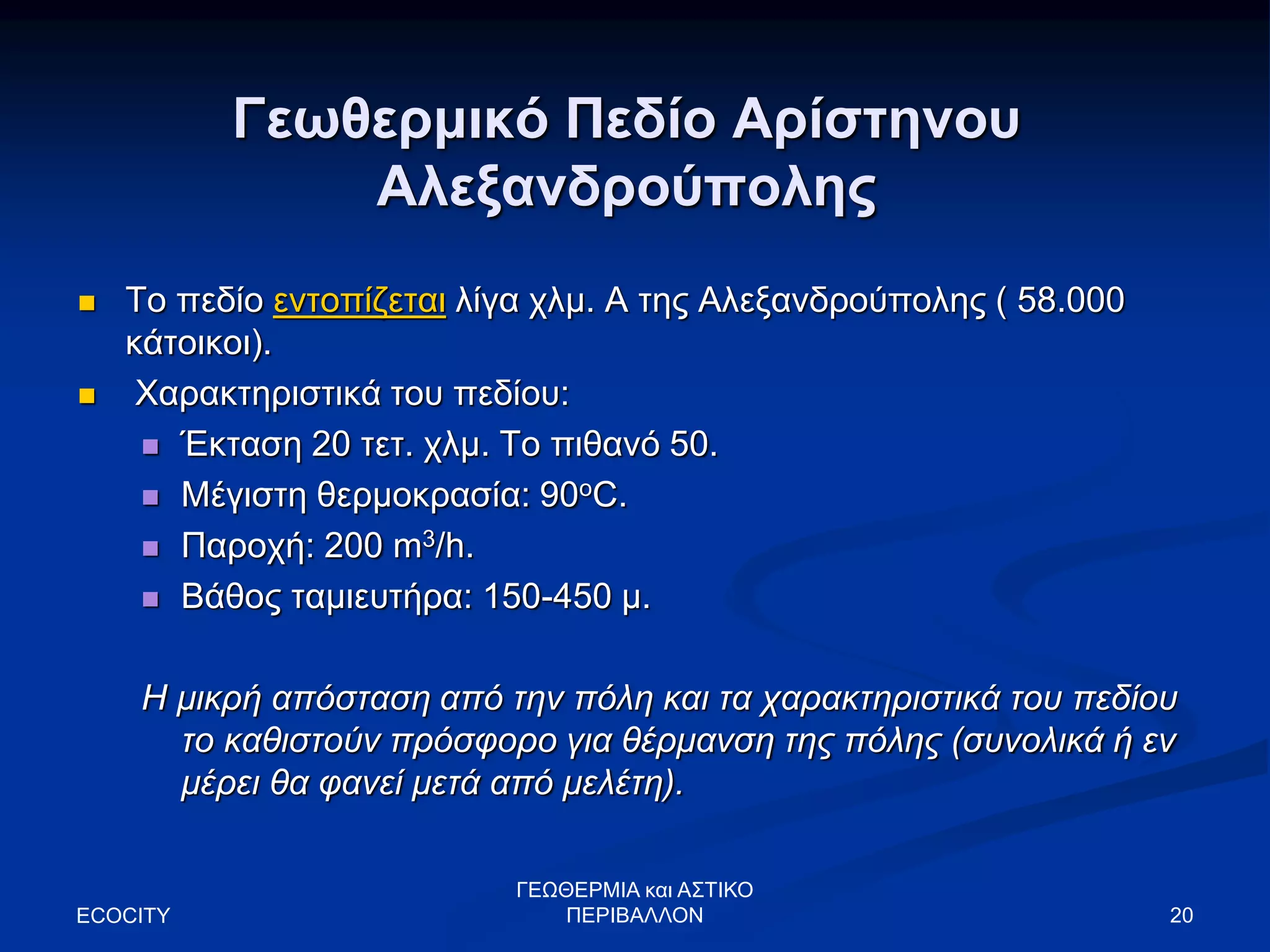

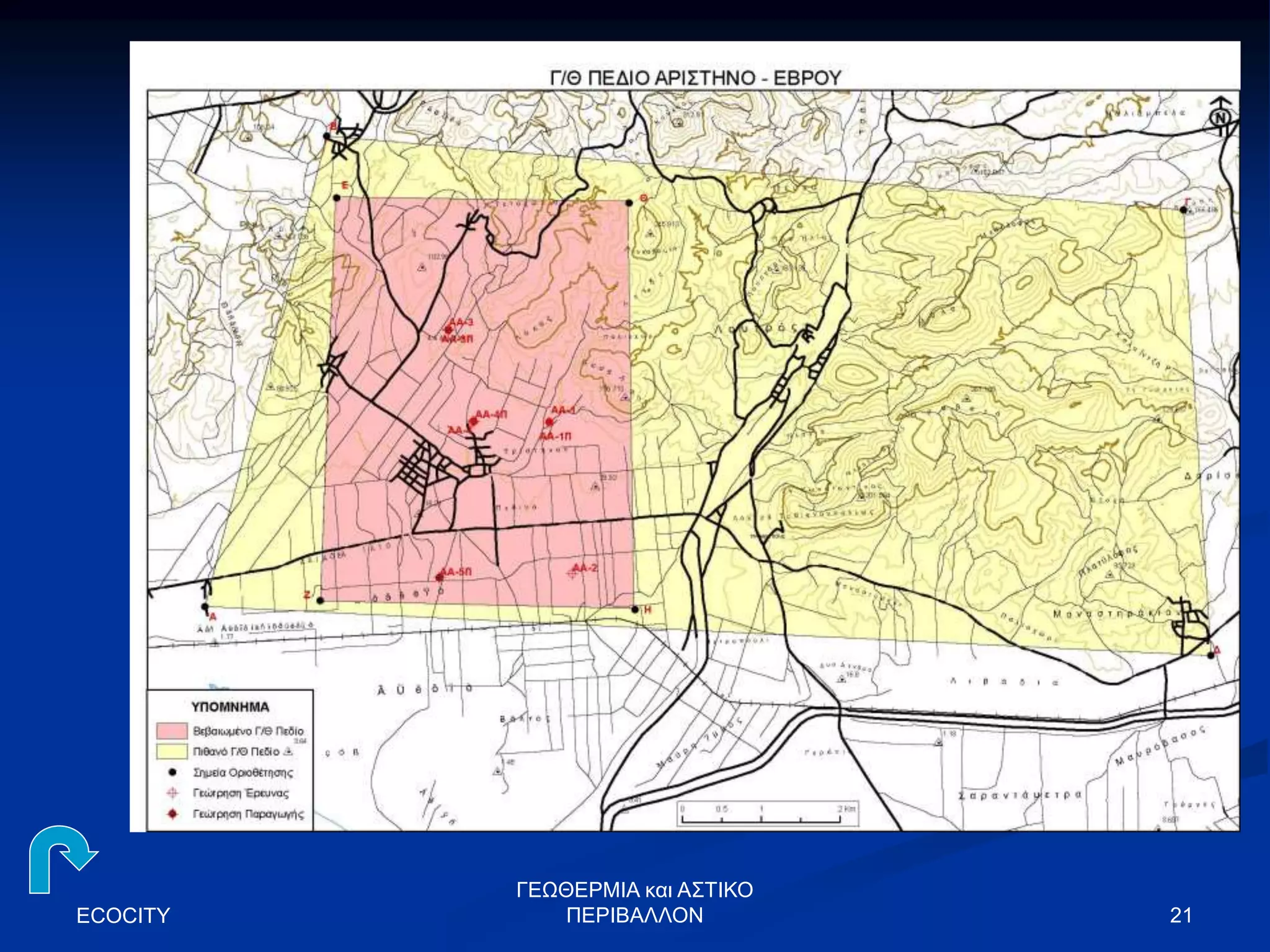

Γεωθερμικό Πεδίο Αρίστηνου
Αλεξανδρούπολης
 Το πεδίο εντοπίζεται λίγα χλμ. Α της Αλεξανδρούπολης ( 58.000
κάτοικοι).
 Χαρακτηριστικά του πεδίου:
 Έκταση 20 τετ. χλμ. Το πιθανό 50.
 Μέγιστη θερμοκρασία: 90oC.
 Παροχή: 200 m3/h.
 Βάθος ταμιευτήρα: 150-450 μ.
Η μικρή απόσταση από την πόλη και τα χαρακτηριστικά του πεδίου
το καθιστούν πρόσφορο για θέρμανση της πόλης (συνολικά ή εν
μέρει θα φανεί μετά από μελέτη).
ECOCITY 20

ECOCITY 21

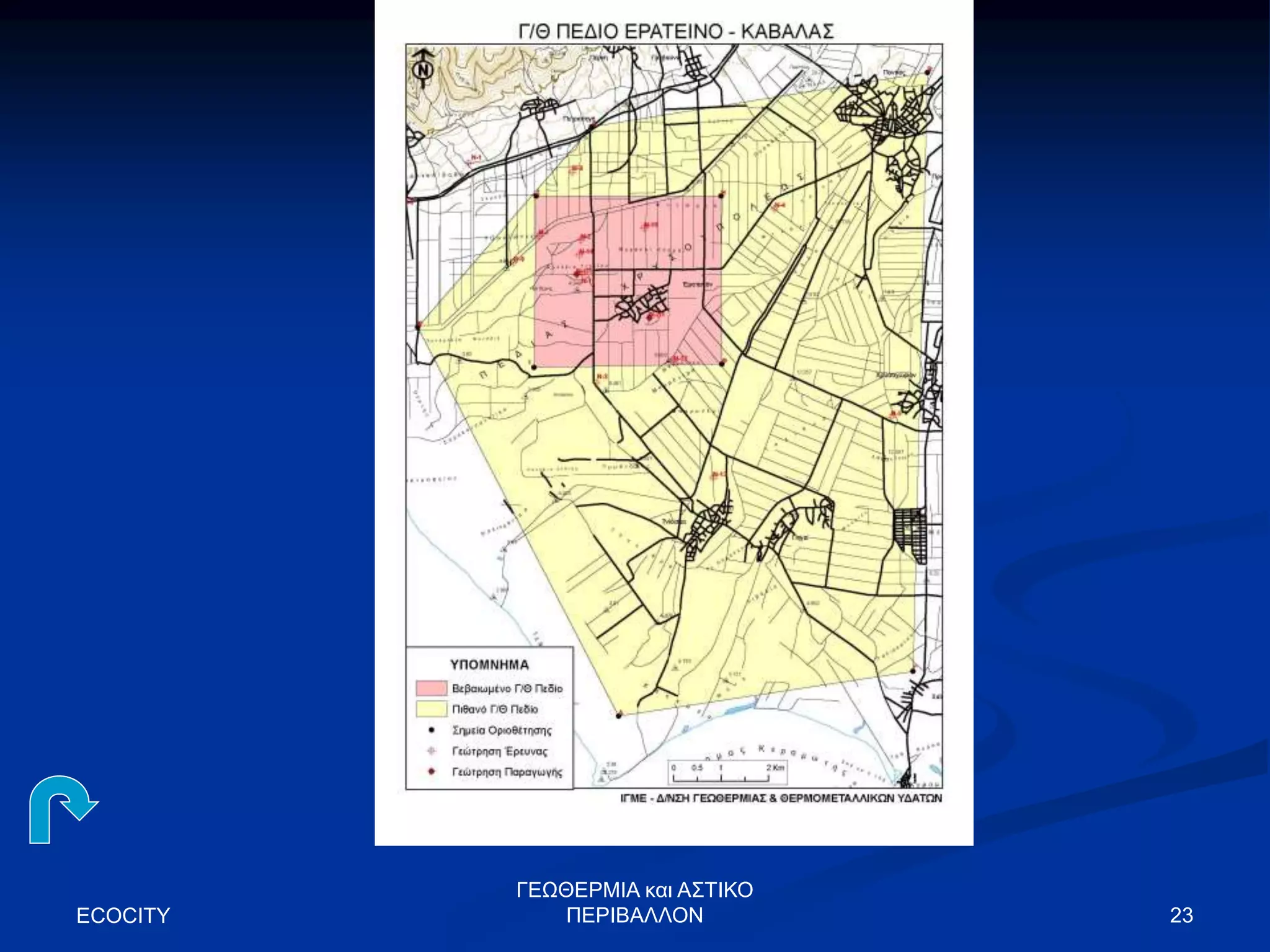

Γεωθερμικό Πεδίο Ερατεινού Καβάλας
 Το πεδίο εντοπίζεται λίγα χλμ. Δ της Χρυσούπολης ( 10.000
κάτοικοι).
 Βάθος ταμιευτήρα: 650 μ.
Η μικρή απόσταση από τη Χρυσούπολη και τα
χαρακτηριστικά του πεδίου το καθιστούν πρόσφορο για
θέρμανση της κωμόπολης (συν τις άλλες αγροτικές
χρήσεις).
ECOCITY 22

ECOCITY 23

Γεωθερμικό Πεδίο Πολιχνίτου Λέσβου
 Το πεδίο εντοπίζεται λίγο Α. του Πολιχνίτου ( 2.100 κάτοικοι).
 Έκταση 10 τετ. χλμ..
 Βάθος ταμιευτήρα: 200 μ.
Η μικρή απόσταση από τον Πολιχνίτο και τα χαρακτηριστικά
του πεδίου το καθιστούν πρόσφορο για θέρμανση της
κωμόπολης που αποτελεί και κέντρο ιαματικού τουρισμού.
ECOCITY 24

ECOCITY 25

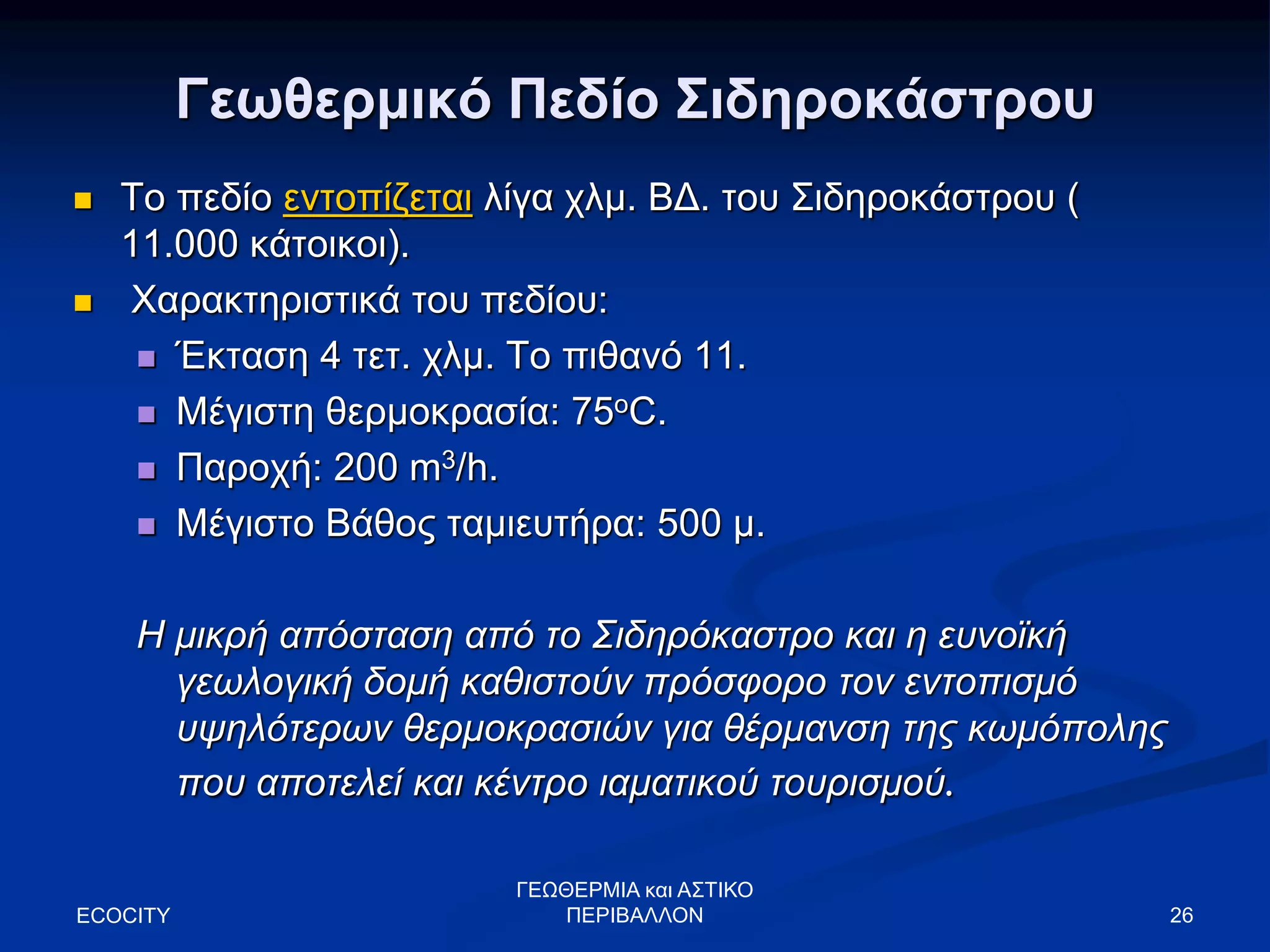

Γεωθερμικό Πεδίο Σιδηροκάστρου
 Το πεδίο εντοπίζεται λίγα χλμ. ΒΔ. του Σιδηροκάστρου (
11.000 κάτοικοι).
 Μέγιστο Βάθος ταμιευτήρα: 500 μ.
Η μικρή απόσταση από το Σιδηρόκαστρο και η ευνοϊκή
γεωλογική δομή καθιστούν πρόσφορο τον εντοπισμό
υψηλότερων θερμοκρασιών για θέρμανση της κωμόπολης
που αποτελεί και κέντρο ιαματικού τουρισμού.
ECOCITY 26

ECOCITY 27

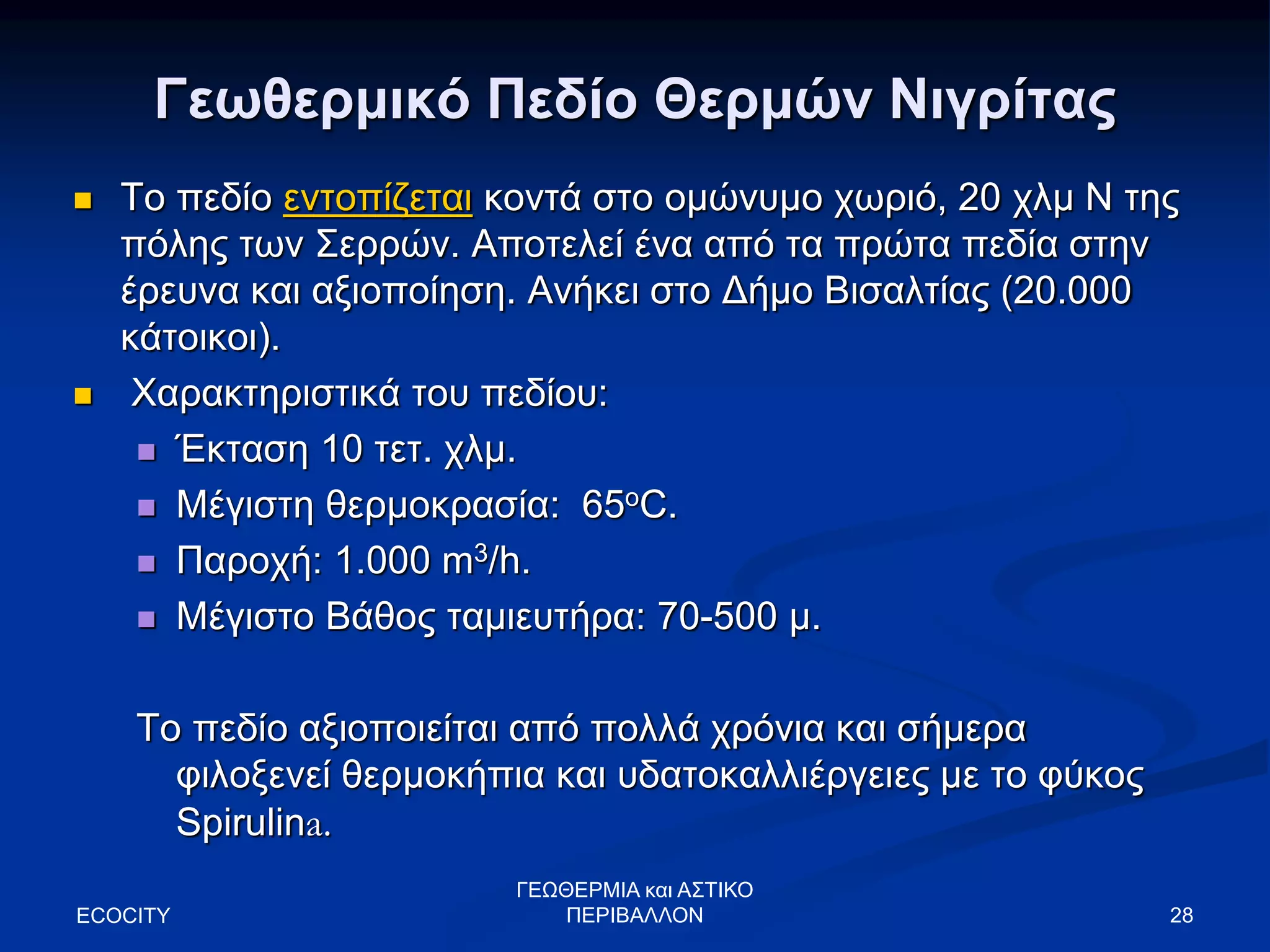

Γεωθερμικό Πεδίο Θερμών Νιγρίτας
 Το πεδίο εντοπίζεται κοντά στο ομώνυμο χωριό, 20 χλμ Ν της
πόλης των Σερρών. Αποτελεί ένα από τα πρώτα πεδία στην
έρευνα και αξιοποίηση. Ανήκει στο Δήμο Βισαλτίας (20.000
κάτοικοι).
 Έκταση 10 τετ. χλμ.
 Παροχή: 1.000 m3/h.
 Μέγιστο Βάθος ταμιευτήρα: 70-500 μ.
Το πεδίο αξιοποιείται από πολλά χρόνια και σήμερα
φιλοξενεί θερμοκήπια και υδατοκαλλιέργειες με το φύκος
Spirulina.
ECOCITY 28

ECOCITY 29

ECOCITY 30

Πεδία χαμηλής θερμοκρασίας (αξιοποίηση)
 Η αξιοποίηση των πεδίων χαμηλής θερμοκρασίας βρίσκεται
σε χαμηλά επίπεδα παρά την κινητικότητα των τελευταίων
ετών και την επιτάχυνση της αξιοποίησης.
 Στο Ερατεινό – Χρυσούπολη εγκαθίστανται 40 στρέμματα
θερμοκηπίων.
 Στο Ν. Εράσμιο Ξάνθης εγκαταστάθηκε νέο υδροπονικό
θερμοκήπιο έκτασης 4 εκταρίων.
 Ο Δήμος Αλεξανδρούπολης μελετά την αξιοποίηση του
πεδίου Αρίστηνου.
 Ο Δήμος Ηράκλειας προχωρεί στις εργασίες αξιολόγησης του
πεδίου Λιθοτόπου για άμεση αξιοποίηση.
 Ο Δήμος Λέσβου επανεξετάζει τη θέρμανση δημόσιων και
δημοτικών κτιρίων στον Πολιχνίτο Λέσβου με σύστημα ήδη
εγκατεστημένο από το έργο Θερμόπολις.
31ECOCITY

32

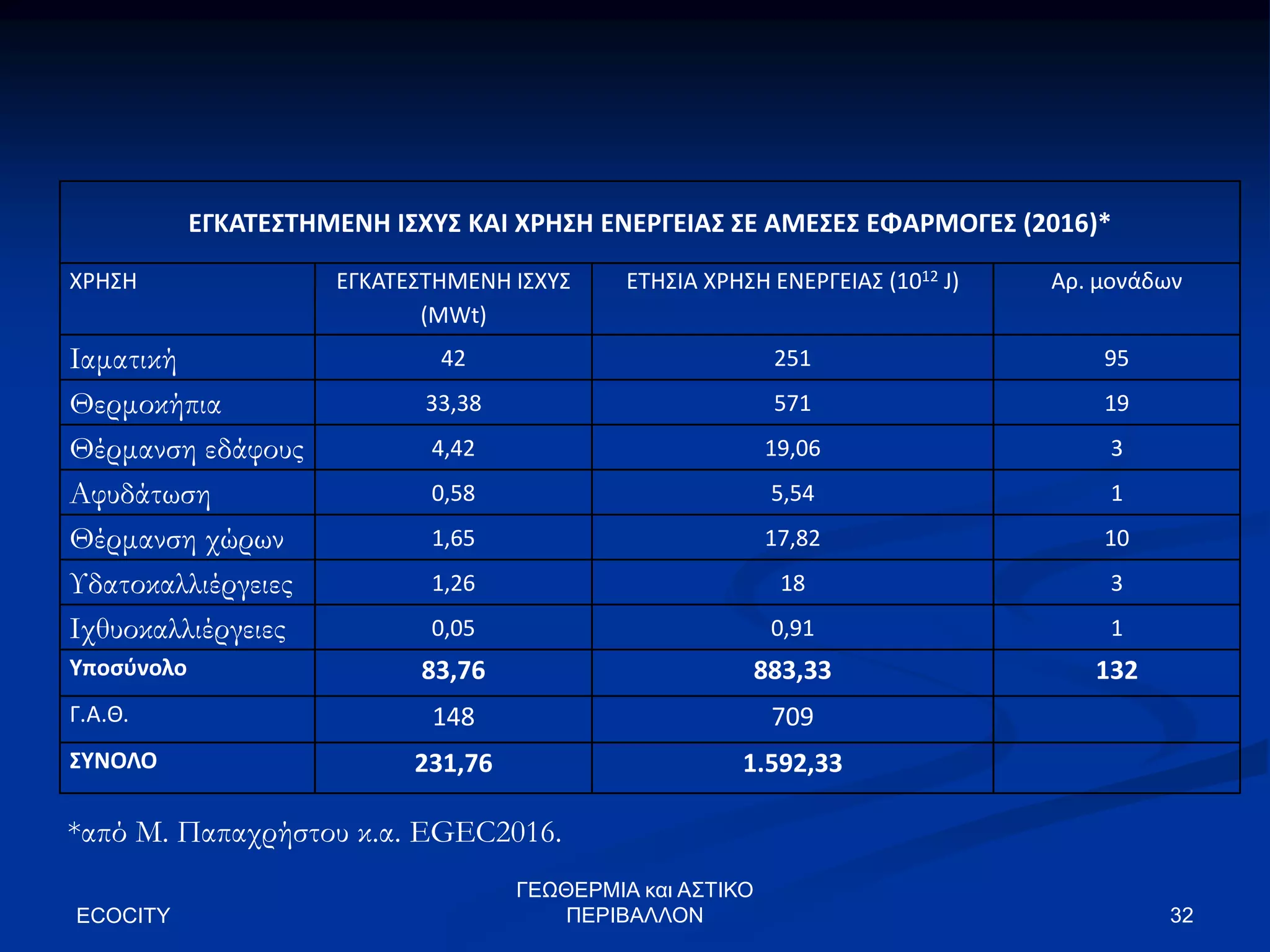

ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ ΚΑΙ ΧΡΗΣΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΑΜΕΣΕΣ ΕΦΑΡΜΟΓΕΣ (2016)*
ΧΡΗΣΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ
(MWt)
ΕΤΗΣΙΑ ΧΡΗΣΗ ΕΝΕΡΓΕΙΑΣ (1012 J) Αρ. μονάδων
Ιαματική 42 251 95
Θερμοκήπια 33,38 571 19
Θέρμανση εδάφους 4,42 19,06 3
Αφυδάτωση 0,58 5,54 1
Θέρμανση χώρων 1,65 17,82 10
Υδατοκαλλιέργειες 1,26 18 3
Ιχθυοκαλλιέργειες 0,05 0,91 1
Υποσύνολο 83,76 883,33 132
Γ.Α.Θ. 148 709
ΣΥΝΟΛΟ 231,76 1.592,33
ECOCITY
*από Μ. Παπαχρήστου κ.α. EGEC2016.

ECOCITY 33
Ιαματική
Θερμοκήπια
θέρμανση εδάφους
Αφυδάτωση
Θέρμανση χώρων
Υδατοκαλλιέργειες
Ιχθυοκαλλιέργειες
ΕΤΗΣΙΑ ΧΡΗΣΗ ΕΝΕΡΓΕΙΑΣ ΑΝΑ ΕΦΑΡΜΟΓΗ

ΘΕΡΜΑΝΣΗ ΧΩΡΩΝ
 Πολύ περιορισμένη σε μικρής έκτασης εφαρμογές αν και
υπάρχουν σημαντικά πεδία πλησίον αστικών περιοχών (π.χ.
Χρυσούπολη, Αλεξανδρούπολη, Πολιχνίτος, Σιδηρόκαστρο,
κ.α.) με υψηλό δυναμικό.
 Σήμερα θερμαίνονται με Γεωθερμία (υπό στενή έννοια) 1
σχολικό κτίριο (Τραιανούπολη), 2 ιαματικές εγκαταστάσεις,
κτιριακές εγκαταστάσεις πλησίον θερμοκηπίου Ν. Ερασμίου,
μερικές οικίες και 1 μικρό ξενοδοχείο (Μήλος).
 Μία προσπάθεια θέρμανσης δημόσιων και δημοτικών κτιρίων
στον Πολιχνίτο επανεξετάζεται από το Δήμο.
 Γίνονται προσπάθειες για τη θέρμανση της Αλεξανδρούπολης
από το γειτονικό γεωθερμικό πεδίο Αρίστηνου.
ECOCITY 34

Συμπεράσματα
 Η χώρα μας διαθέτει σημαντικό γεωθερμικό δυναμικό (σε
σχετικά μικρά βάθη) που αξιοποιείται σε χαμηλό βαθμό,
κυρίως σε ιαματική και αγροτική χρήση.
 Ειδικά στο αστικό περιβάλλον υπάρχουν μόνο μικρής
έκτασης εφαρμογές σε μεμονωμένα κτίρια, ενώ υπάρχουν
αξιόλογα πεδία πλησίον αστικών κέντρων ειδικά στη Β.
Ελλάδα όπου οι ανάγκες θέρμανσης είναι μεγάλες.
 Χρειάζεται να αναζητηθούν τα αίτια (τεχνικά, οικονομικά,
θεσμικά, αποδοχής από το κοινό, κ.α.) και να διορθωθούν
ώστε να προχωρήσει η χρήση της Γεωθερμίας (στενή
έννοια) σε μεγάλο βαθμό στην αστική θέρμανση.
 Ήδη το Υ.Π.ΕΝ. μελετά την τροποποίηση της νομοθεσίας
και ας ελπίσουμε ότι θα εξεταστούν από την Πολιτεία και
οι υπόλοιπες πτυχές του θέματος.
ECOCITY 35

ECOCITY
ΠΕΡΙΒΑΛΛΟΝ 36
ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ
ΠΡΟΣΟΧΗ ΣΑΣ

Γεωθερμικό δυναμικό Ελλάδας.

More Related Content

What's hot

Viewers also liked

Similar to Γεωθερμικό δυναμικό Ελλάδας.

More from kosthom

Γεωθερμικό δυναμικό Ελλάδας.
