ベジェ曲線を使ってみよう

ベジェ曲線を使ってみよう
〜 Drawのテクニック〜
Masataka Kondo (@Masa_B_Kondo)
LibreOffice Kaigi 2016. 12
December 10th, 2016

December 10th
, 2016
Draw、使ってますか？
● WriterやCalcの方が親しみがある？
● LibreOfficeの特徴をなすツールのひとつ
– 役割分担することで効率を上げる
– 表計算ソフトに画像を貼り付けるとか不要
●
簡単な描画ソフト、かもしれないけど
– そこそこのことができる
– 3枚あるレイヤー(増やすことも可能)を駆使する
– 自由に増やせるスナップライン

December 10th
, 2016
最近個人的に思ってること
●
ソフトウェアの正当な評価の重要性
– ベンダー製ソフトしか評価しない人
●
オープンな文書フォーマット
● ドローイングでいうと「ODG」と「SVG」
– OpenClipartでは通常SVGが入手可能
– PNGやWMFも入手できるが…
● WMFは編集する際多角形にされるので崩れる

December 10th
, 2016

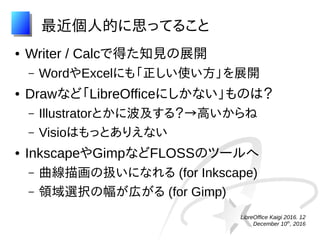

最近個人的に思ってること
● Writer / Calcで得た知見の展開
– WordやExcelにも「正しい使い方」を展開
● Drawなど「LibreOfficeにしかない」ものは？
– Illustratorとかに波及する？→高いからね
– Visioはもっとありえない
● InkscapeやGimpなどFLOSSのツールへ
– 曲線描画の扱いになれる (for Inkscape)
– 領域選択の幅が広がる (for Gimp)

December 10th
, 2016

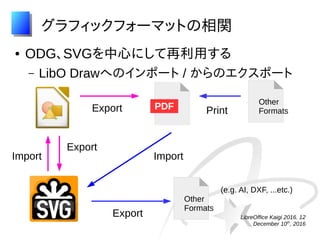

グラフィックフォーマットの相関
● ODG、SVGを中心にして再利用する
– LibO Drawへのインポート / からのエクスポート
PDF
Export
Export
Import
Print
Import
Other
Formats
Export
Other
Formats
(e.g. AI, DXF, ...etc.)

December 10th
, 2016
OpenClipartについて
https://openclipart.org

December 10th
, 2016
例えば、”penguin”と検索する

December 10th
, 2016

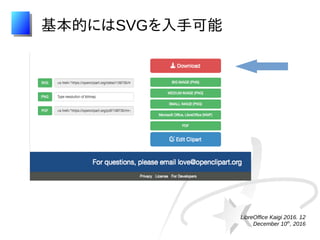

基本的にはSVGを入手可能

December 10th
, 2016
.org時代の遺産というか
● EMFを経由するのは時代的に推奨しません
● SVGが使えるので活用しましょう...

December 10th
, 2016
端的な結論を言うと
● Inkscapeは併用した方がよい
– Macの場合X11 (X Quartz)が必要
– Linuxでも、デフォルトでは入っていない
● apt-get なり Package Managerなりを活用
● Drawでしかできないことと、
● Inkscapeでしかできないことがある

December 10th
, 2016
ベジェ曲線って？
● 2つの通過点とそれぞれの制御線で表現
– 始点とその制御線がなす接線
– 終点とその制御点がなす接線
●
最短距離で結ぶ曲線

December 10th
, 2016
無茶な曲線は描けますが
●
制御点を遠くに置くこともできる
●
あんまり意味はない

December 10th
, 2016
Screenshot
画面の外に
制御点がある

December 10th
, 2016
素直に通過点を増やしましょう
●
先ほどの例はこうする方がよいです。
●
通過点を増やし、制御線は短く。

December 10th
, 2016
練習の指針として
●
多角形を曲線に変えていく練習

December 10th
, 2016
●
●
なれないうちは「対称に移行」を使う

December 10th
, 2016
●
●
なれないうちは「対称に移行」を使う
●
左右長さの違う制御線より扱いやすい

December 10th
, 2016
Drawでやる理由？
●
「レイヤー」の存在
– オブジェクトごとではなく、ページとして制御
– 非表示にしたり、編集不可にしたり
– 画像ファイルをトレース元にする

December 10th
, 2016

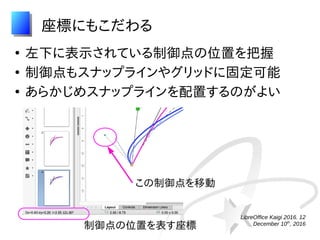

座標にもこだわる
●
左下に表示されている制御点の位置を把握
●
制御点もスナップラインやグリッドに固定可能
●
あらかじめスナップラインを配置するのがよい
この制御点を移動
制御点の位置を表す座標

December 10th
, 2016
その他
●
「多角形に変形」を活用する
● 直線で結ばれた図形(見た目は変わらず)
● Inkscapeに該当する機能はない？

December 10th
, 2016
欠点〜まとめ
●
先ほどのとは逆に「点を減らす機能」はない
– 手でいじりながらやるしかない
– レイヤーに固定してそれを見ながら？
● 制御点を減らすためにInkscapeも併用
●
フォーマットによっては誤差が発生
– 使わなければこの辺は改善しない
– 修正状況はBugzillaでチェック・フォロー予定
● 配布フォーマットはSVGがよい
– もちろんエクスポート可能です

December 10th
, 2016
おまけ
● Gimpのパスツール
●
操作が独特ですが
●
今回のことを応用
●
領域選択の幅が
広がり、役に立つこと
請け合いです :-)
