測地系とは
- 1.
- 2. About Me ...maybeyou already know... OSGeo Japan Local chapter Vice Director Applied Technology Co.,LTD. Engineering headquarters Land and infrastruture information Section hayashi@apptec.co.jp pica.hayashi@gmail.com twitter: @picaosgeo @picaosgeo 1969’s Summer with my sister Supporting: Zoo-project , MapMint, MapGuide OpenSource and Geopaparazzi

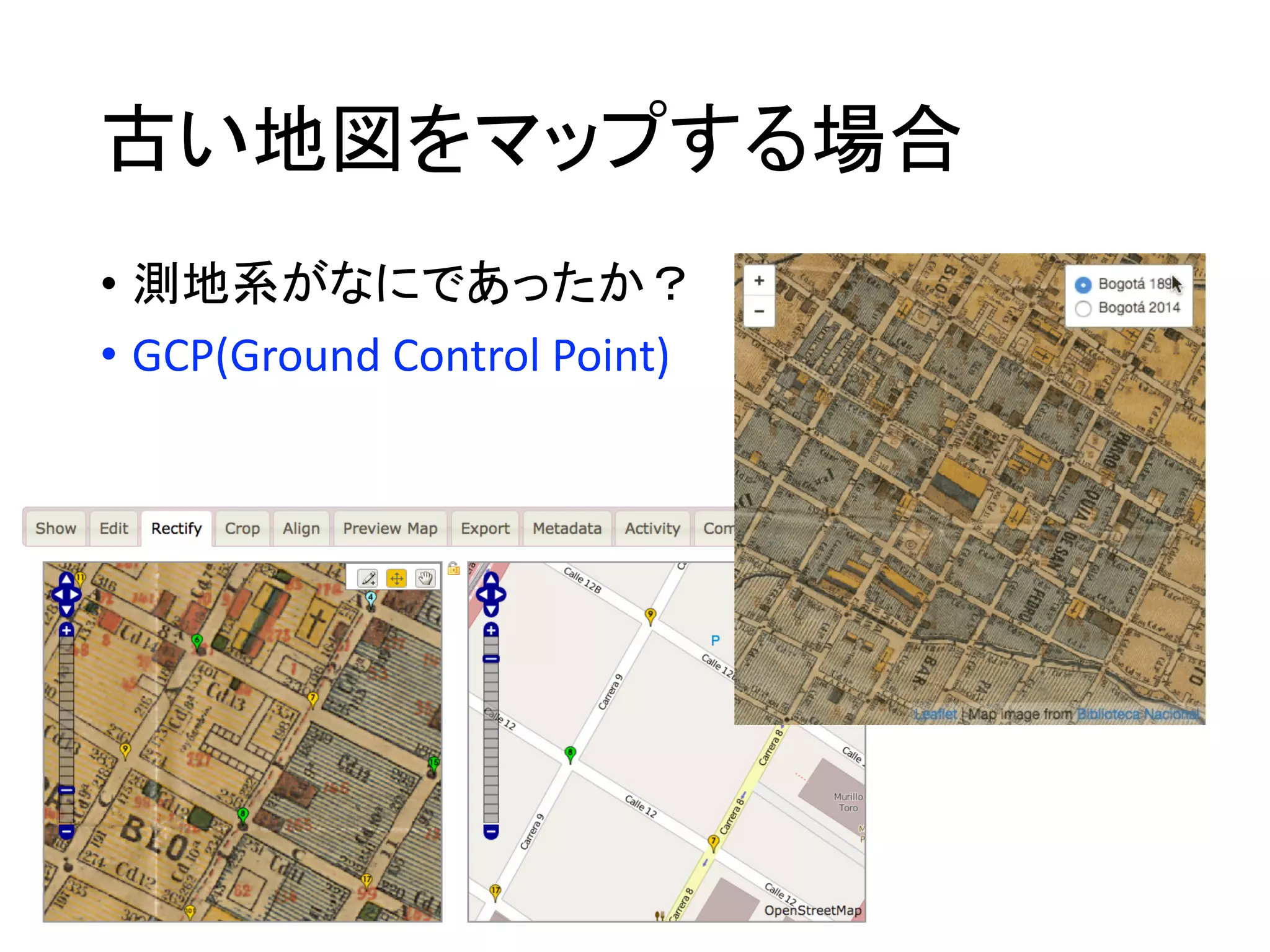

- 3. 概要 • 測地系についての振り返り • ２次元系から３次元系 •アーカイブ（古地図など） • FOSS4G のご案内
- 4.

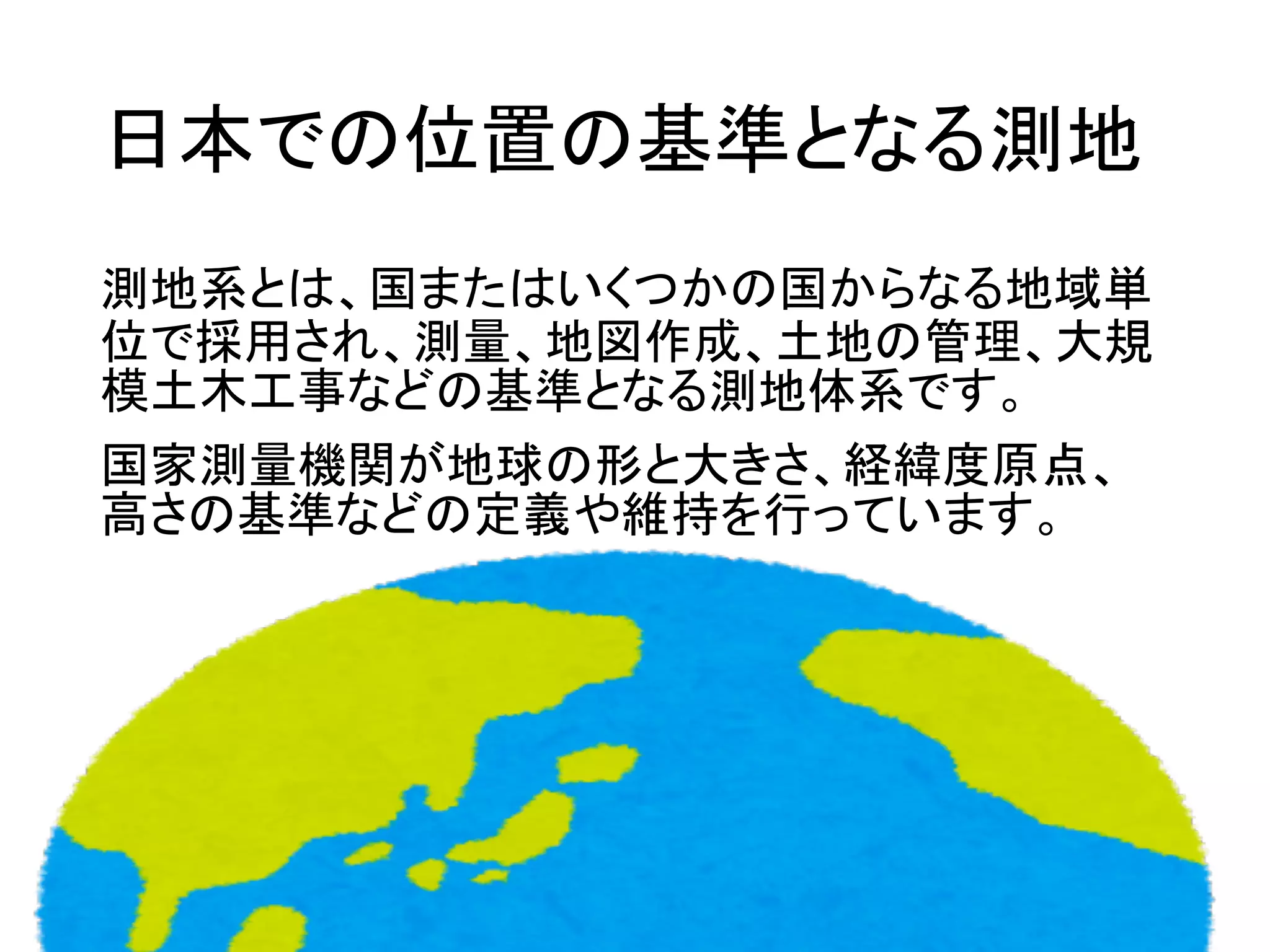

- 5.
- 6. 地球上の位置を表す • 地球上の位置を緯度、経度、高さで表すには、まず始めに基準 面を決めなければなりません。この決められた基準面の上で、 地球上の位置は表現されます。 • 実際の地球の形は、山や谷や海があり、基準面としては複雑 すぎて実用的ではありません。そこで、できるだけ地球の形に近 く、そのうえで、できるだけシンプルな形の基準面を決める必要 があります。 •地球の形をもっとよく代表するモデルの一つはジオイドですが、 ジオイドも複雑な起伏があるので基準面としては不適です。そこ で、ジオイドにきわめてよく似るように決められた回転楕円形を 考え、地球の形を代表するものとします。これを地球楕円体と呼 びます。

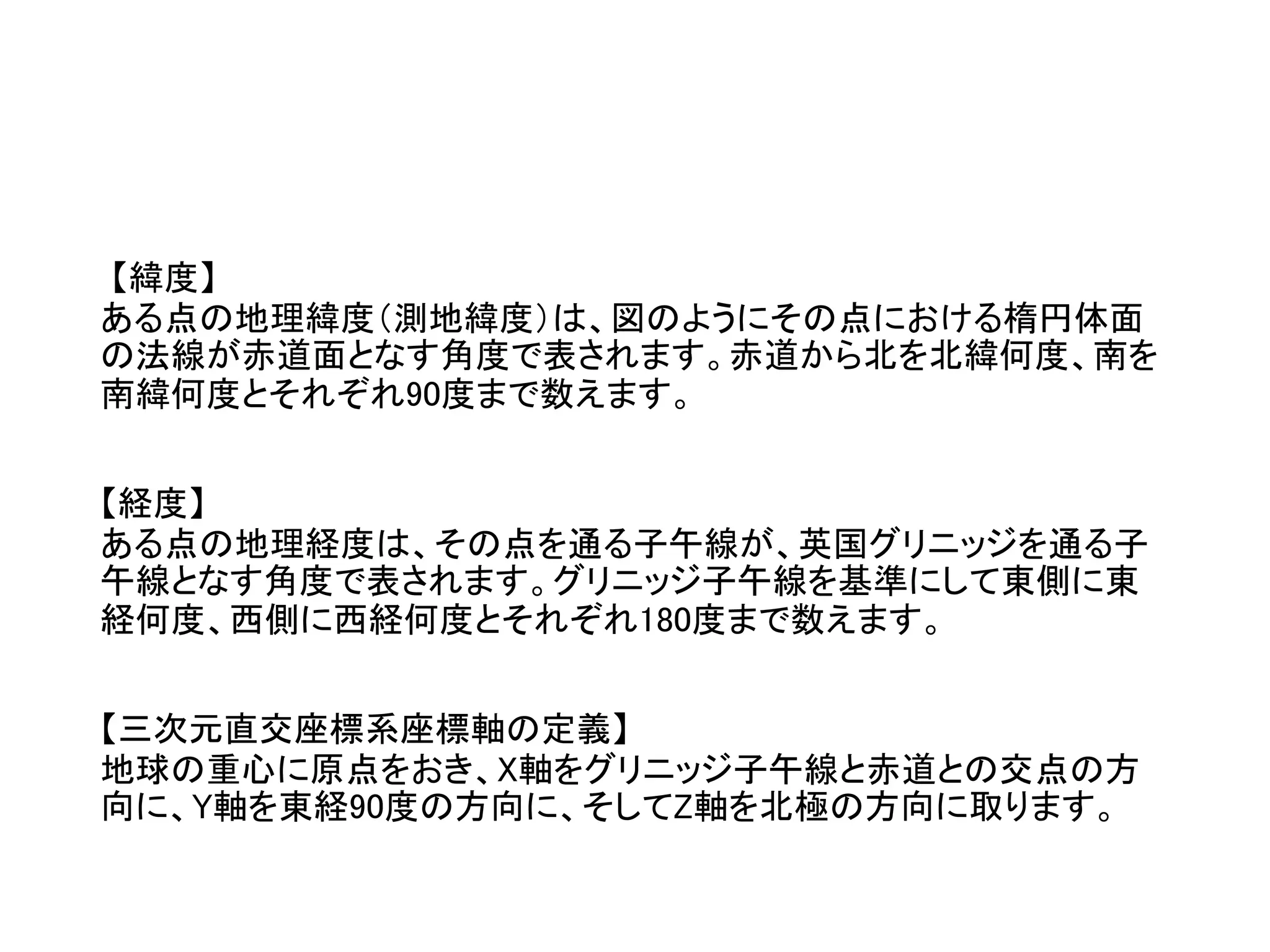

- 7.

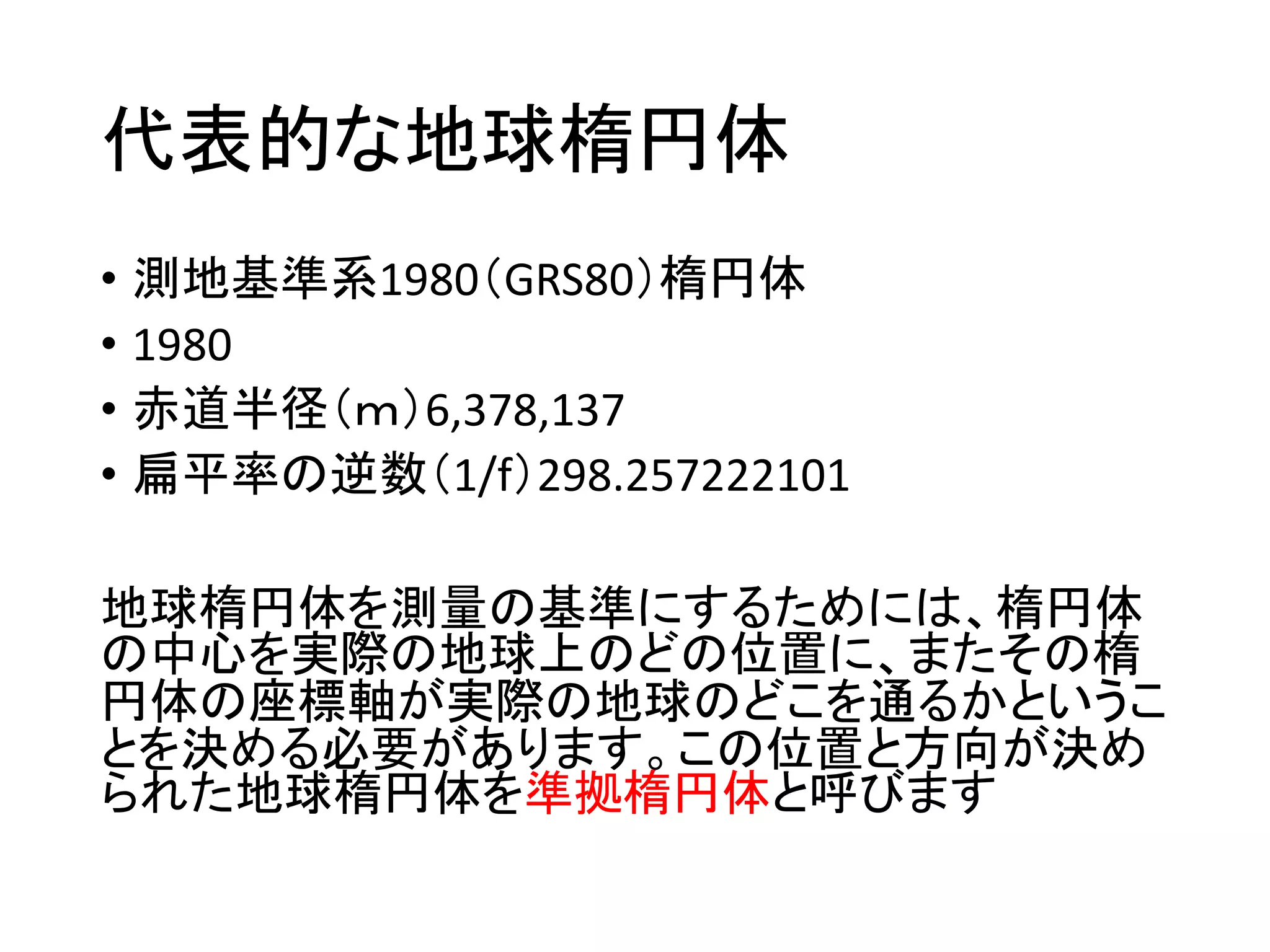

- 8. 代表的な地球楕円体 • 測地基準系1980（GRS80）楕円体 • 1980 •赤道半径（ｍ）6,378,137 • 扁平率の逆数（1/f）298.257222101 地球楕円体を測量の基準にするためには、楕円体 の中心を実際の地球上のどの位置に、またその楕 円体の座標軸が実際の地球のどこを通るかというこ とを決める必要があります。この位置と方向が決め られた地球楕円体を準拠楕円体と呼びます
- 9. 日本の測地系は、世界測地系（ITRF：国際地球基準座標系）に基づいています。 測量法（昭和24年制定）施行令第2条において、日本経緯度原点は、 • 地点：東京都港区麻布台二丁目十八番一地内 日本経緯度原点金属標の十字の交点 • ２０１１年（平成２３）現在の諸元 •地点：東京都港区麻布台２－１８－１ 日本経緯度原点金属標の十字の交点 • 経緯度（世界測地系）： • 東経１３９°４４ʹ２８ʺ８８６９ • 北緯 ３５°３９ʹ２９ʺ１５７２ • 原点方位角：３２°２０ʹ４６ʺ２０９ ※【原点方位角】日本経緯度原点において真北を基準として右回りに測定した茨城県つくば市北 郷1番地内つくば超長基線電波干渉計観測点金属標の十字の交点の方位角と定められています。 日本経緯度原点
- 10. 日本経緯度原点 １８９２年（明治２５）原点設置当初の諸元 地点：東京天文台の子午環中心 経緯度（日本測地系）： 東経１３９°４４ʹ３０ʺ０９７０ 北緯 ３５°３９ʹ１７ʺ５１４８ 原点方位角：１５６°２５ʹ３０ʺ１５６（鹿野山）、２７°３２ʹ１０ʺ６３８（筑波山） 世界測地系との差異 • 東経１３９°４４ʹ２８ʺ８８６９=> -1”2010 • 北緯 ３５°３９ʹ２９ʺ１５７２ => +11”6424 • 原点方位角：３２°２０ʹ４６ʺ２０９

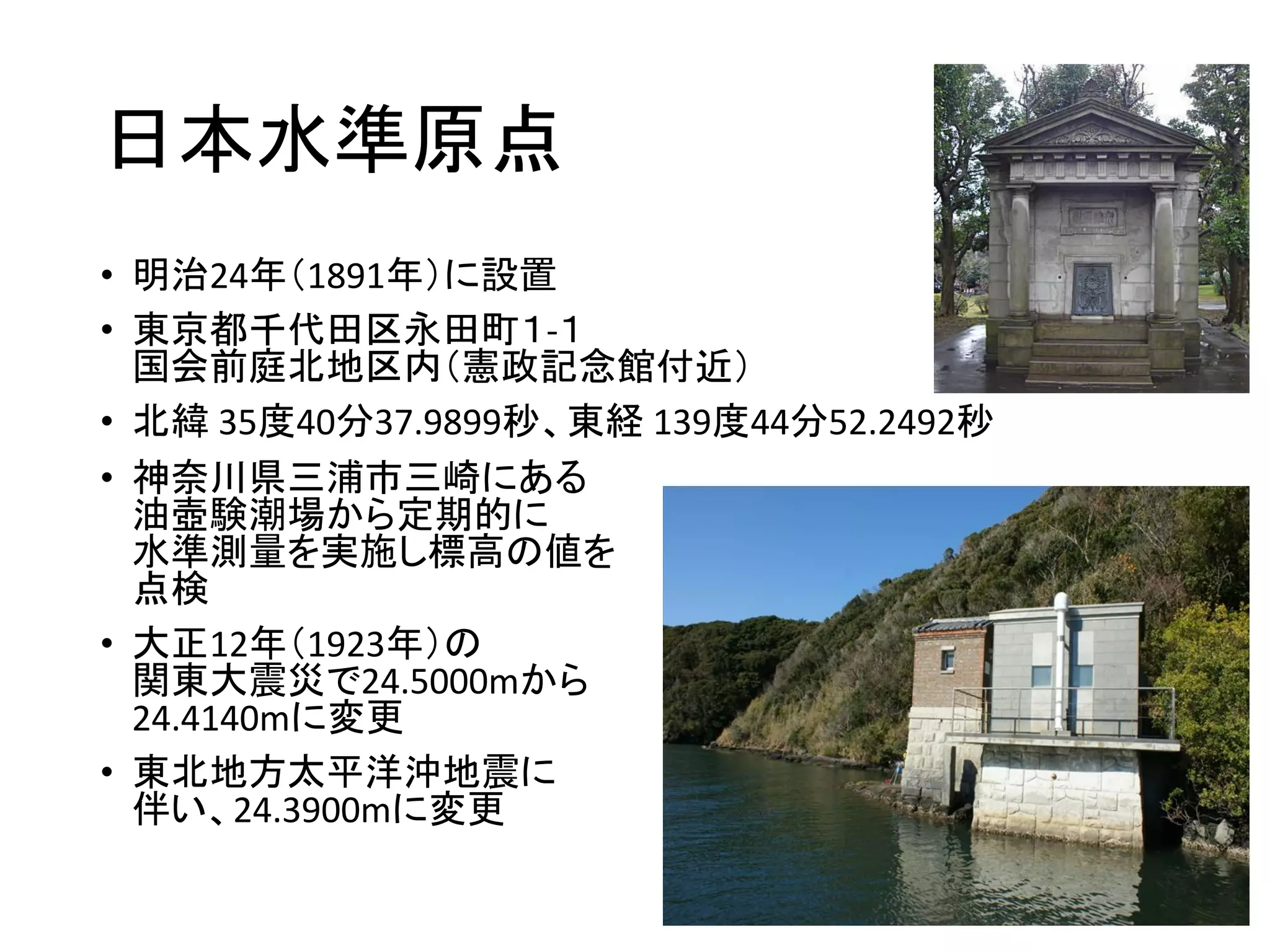

- 11. 日本水準原点 • 明治24年（1891年）に設置 • 東京都千代田区永田町１-１ 国会前庭北地区内（憲政記念館付近） •北緯 35度40分37.9899秒、東経 139度44分52.2492秒 • 神奈川県三浦市三崎にある 油壺験潮場から定期的に 水準測量を実施し標高の値を 点検 • 大正12年（1923年）の 関東大震災で24.5000mから 24.4140mに変更 • 東北地方太平洋沖地震に 伴い、24.3900mに変更

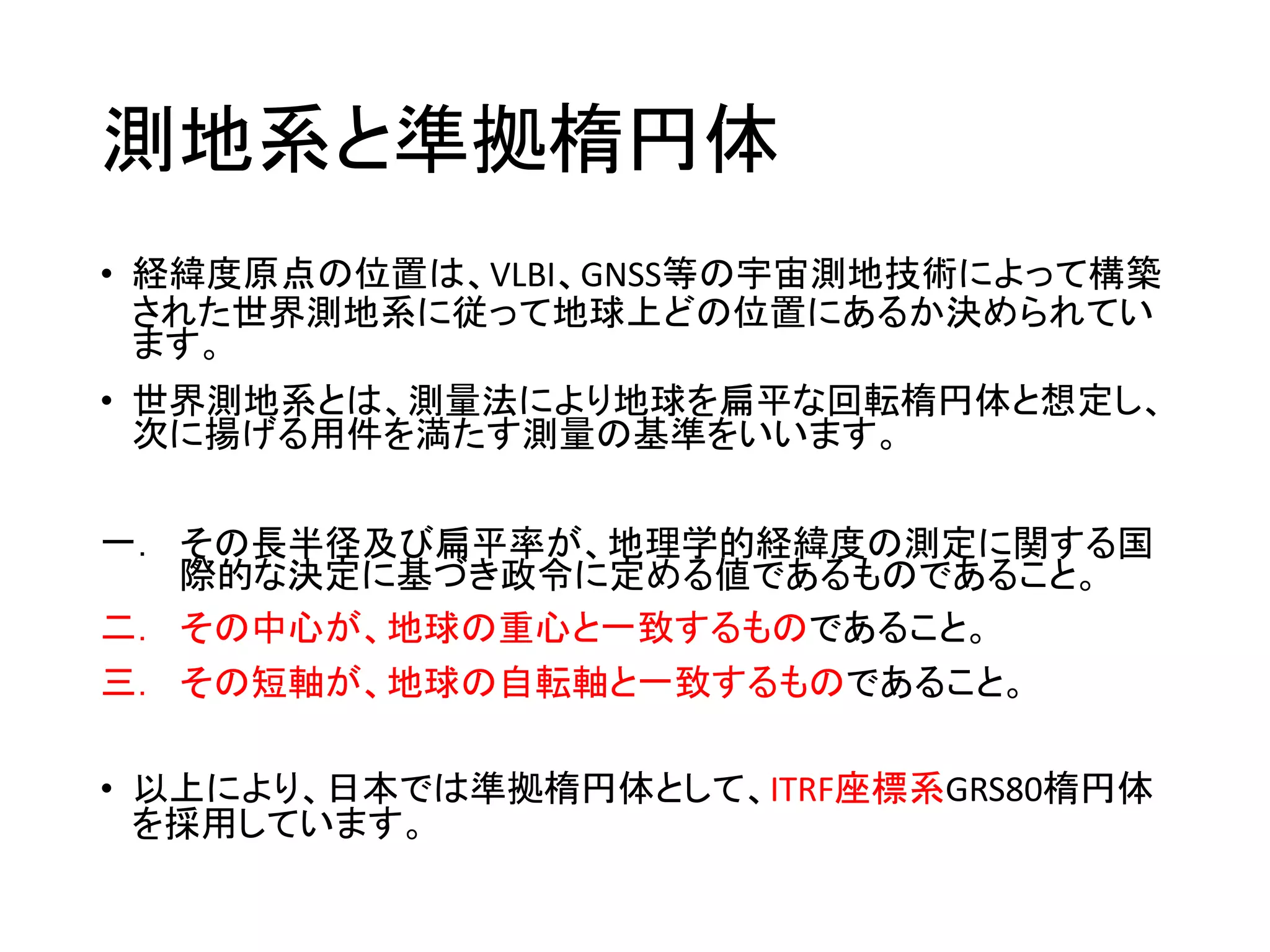

- 12. 測地系と準拠楕円体 • 経緯度原点の位置は、VLBI、GNSS等の宇宙測地技術によって構築 された世界測地系に従って地球上どの位置にあるか決められてい ます。 • 世界測地系とは、測量法により地球を扁平な回転楕円体と想定し、 次に揚げる用件を満たす測量の基準をいいます。 一．その長半径及び扁平率が、地理学的経緯度の測定に関する国 際的な決定に基づき政令に定める値であるものであること。 二． その中心が、地球の重心と一致するものであること。 三． その短軸が、地球の自転軸と一致するものであること。 • 以上により、日本では準拠楕円体として、ITRF座標系GRS80楕円体 を採用しています。
- 13.
- 14.

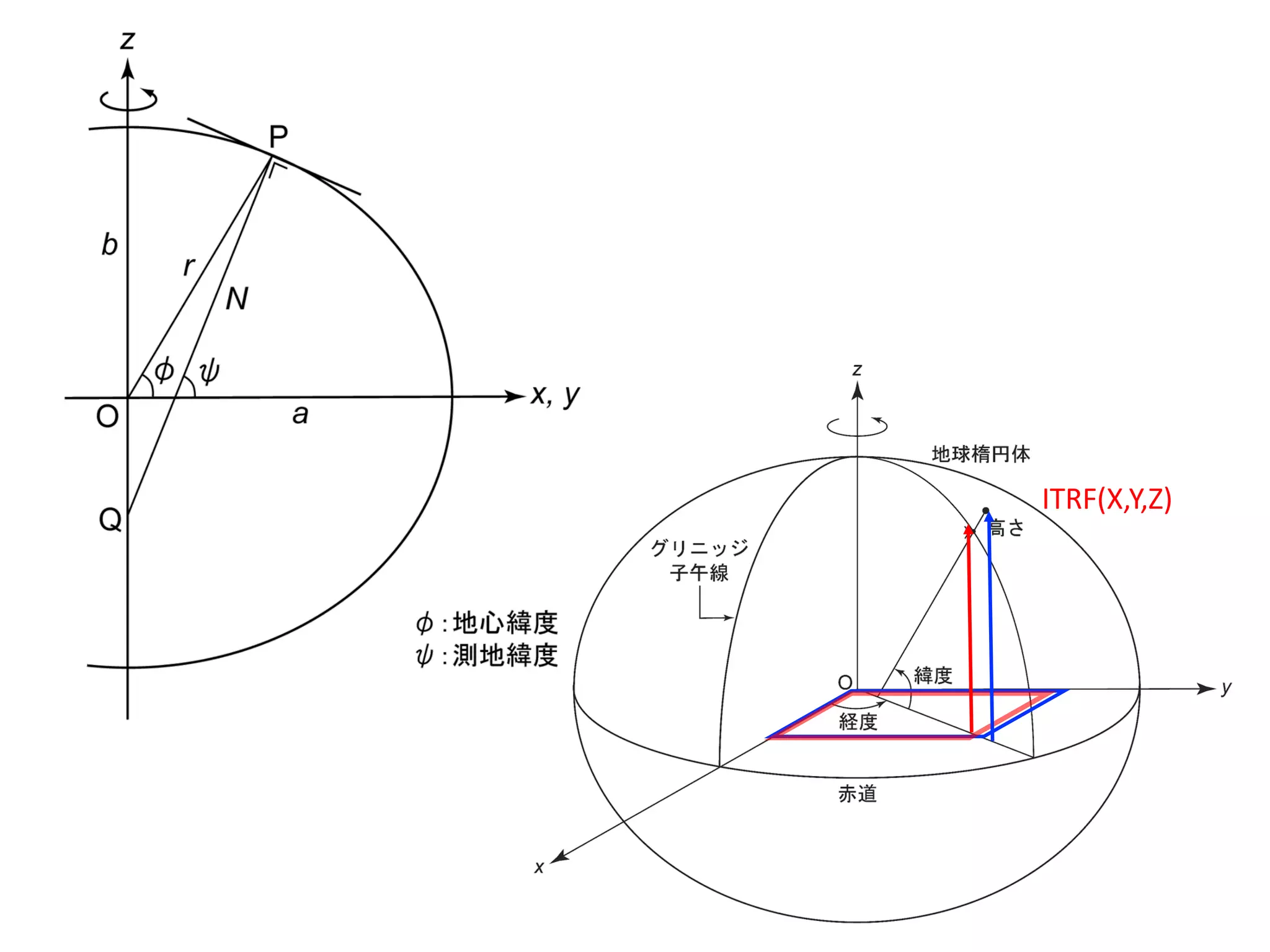

- 15. ITRF座標系とGRS80楕円体 • GRS80楕円体は、地球を近似する回転楕円体であり、その 形状や大きさ及びその位置や向きが決められていますが、 座標系については明確に決められていません。 • ITRF系は、GRS80楕円体と整合するように定義された３次元 直交座標系をいい、地球の重心に原点を置き、X軸をグリ ニッジ子午線と赤道との交点の方向に、Y軸を東経90度の 方向に、Z軸を北極の方向にとって空間上の位置をX、Y、Z の数字の組で表現します。 •改正された測量法では、位置の表示に地心直交座標を用 いることができることが新たに規定されましたが、この地心 直交座標系として、具体的には1994年における地球の状 態に基づいて規定されたITRF系の座標系であるITRF94座 標系を使用して位置を表示することとしています。
- 16.

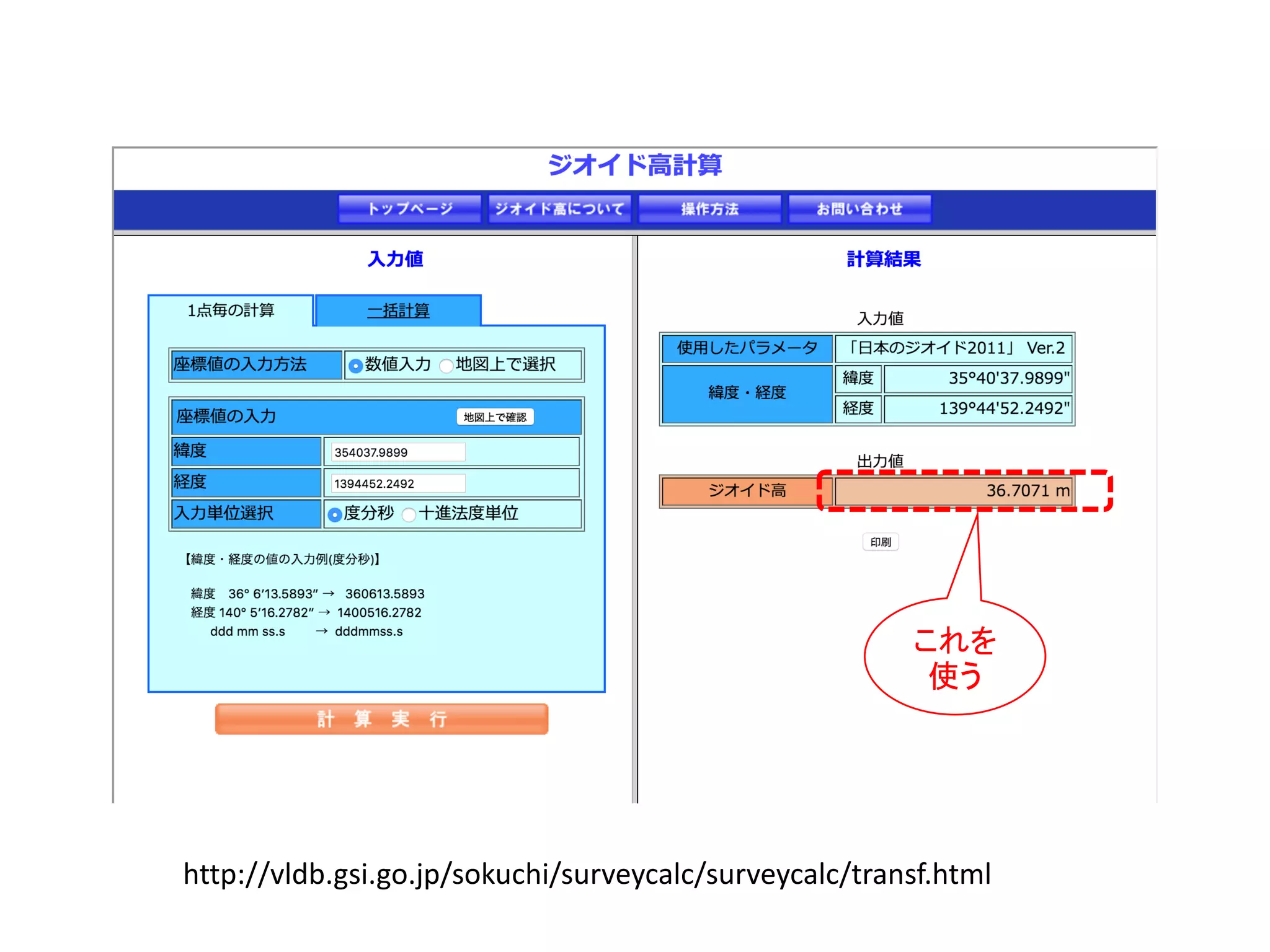

- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.

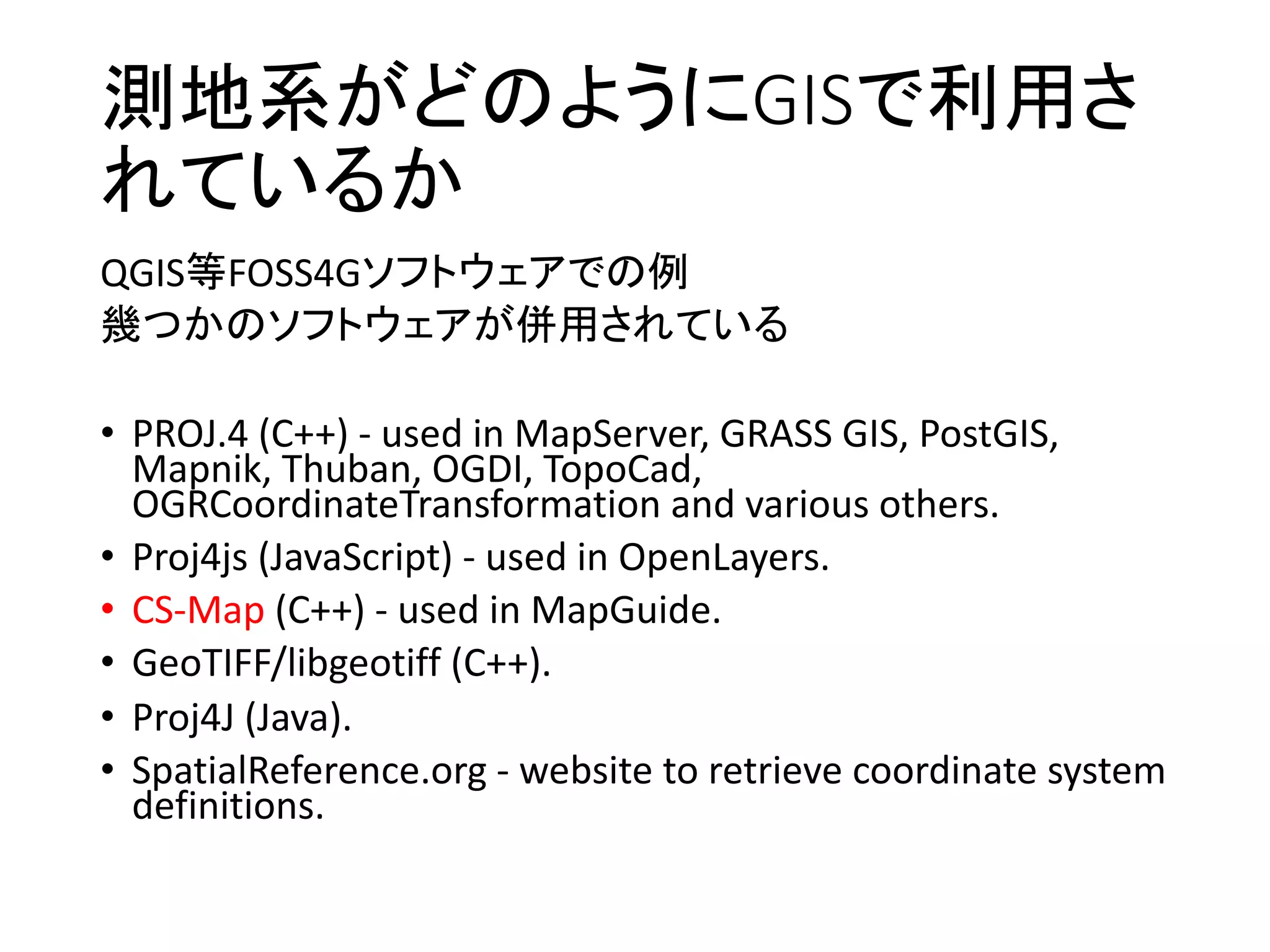

- 25. 測地系がどのようにGISで利用さ れているか QGIS等FOSS4Gソフトウェアでの例 幾つかのソフトウェアが併用されている • PROJ.4 (C++) - used in MapServer, GRASS GIS, PostGIS, Mapnik, Thuban, OGDI, TopoCad, OGRCoordinateTransformationand various others. • Proj4js (JavaScript) - used in OpenLayers. • CS-Map (C++) - used in MapGuide. • GeoTIFF/libgeotiff (C++). • Proj4J (Java). • SpatialReference.org - website to retrieve coordinate system definitions.

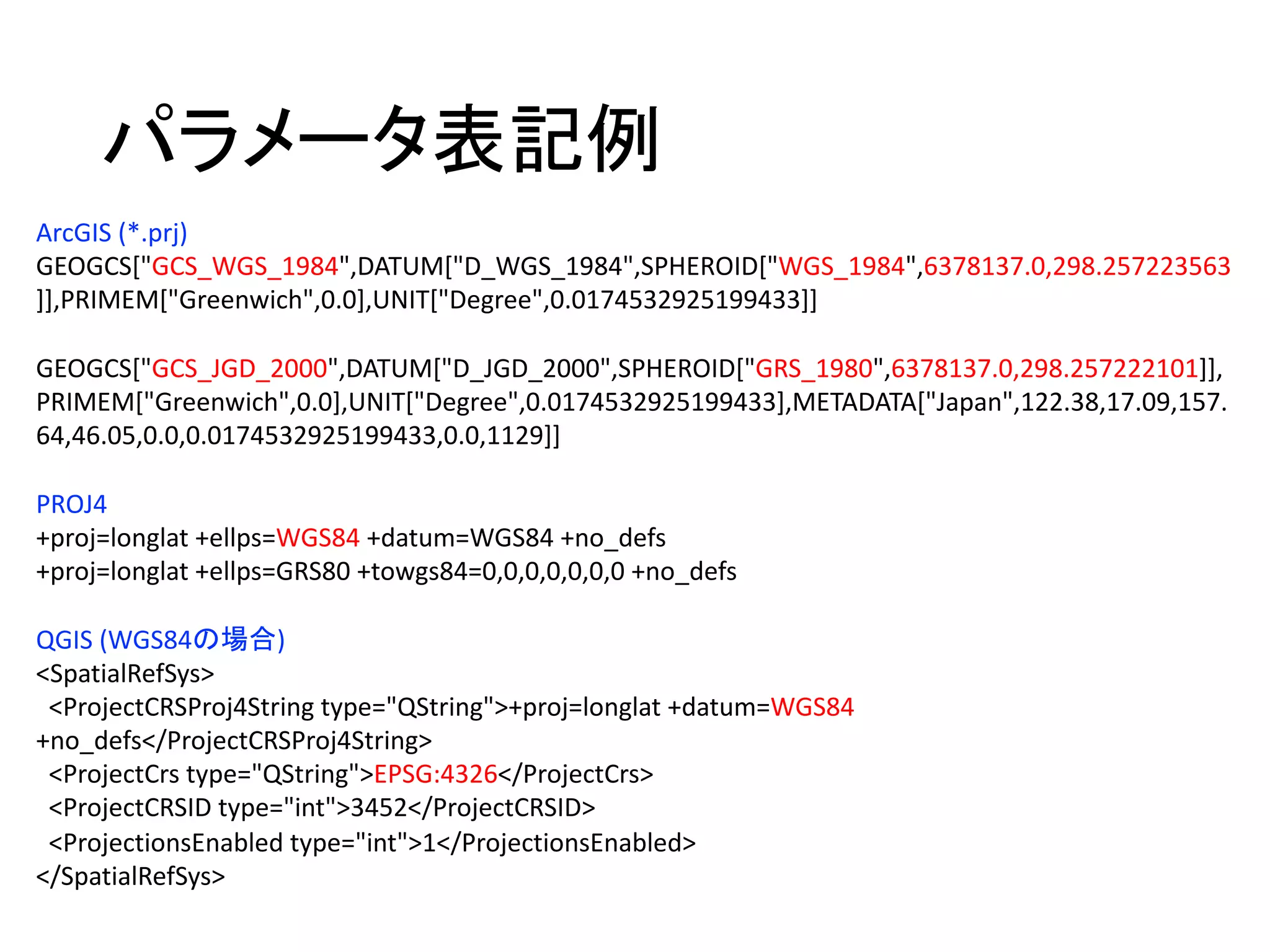

- 26. ArcGIS (*.prj) GEOGCS["GCS_WGS_1984",DATUM["D_WGS_1984",SPHEROID["WGS_1984",6378137.0,298.257223563 ]],PRIMEM["Greenwich",0.0],UNIT["Degree",0.0174532925199433]] GEOGCS["GCS_JGD_2000",DATUM["D_JGD_2000",SPHEROID["GRS_1980",6378137.0,298.257222101]], PRIMEM["Greenwich",0.0],UNIT["Degree",0.0174532925199433],METADATA["Japan",122.38,17.09,157. 64,46.05,0.0,0.0174532925199433,0.0,1129]] PROJ4 +proj=longlat +ellps=WGS84 +datum=WGS84 +no_defs +proj=longlat+ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +no_defs QGIS (WGS84の場合) <SpatialRefSys> <ProjectCRSProj4String type="QString">+proj=longlat +datum=WGS84 +no_defs</ProjectCRSProj4String> <ProjectCrs type="QString">EPSG:4326</ProjectCrs> <ProjectCRSID type="int">3452</ProjectCRSID> <ProjectionsEnabled type="int">1</ProjectionsEnabled> </SpatialRefSys> パラメータ表記例
- 27.
- 28. ２次元系GIS • ArcGIS (ESRI) • Civil3D (Autodesk) •SIS (CadCorp) • QGIS (OSGeo:FOSS4G) • GRASS (OSGeo:FOSS4G) • SAGA (OSGeo:FOSS4G) • gvSIG (OSGeo:FOSS4G) • MapServer,GeoServer,MapGuide,MapMint • 地理院地図

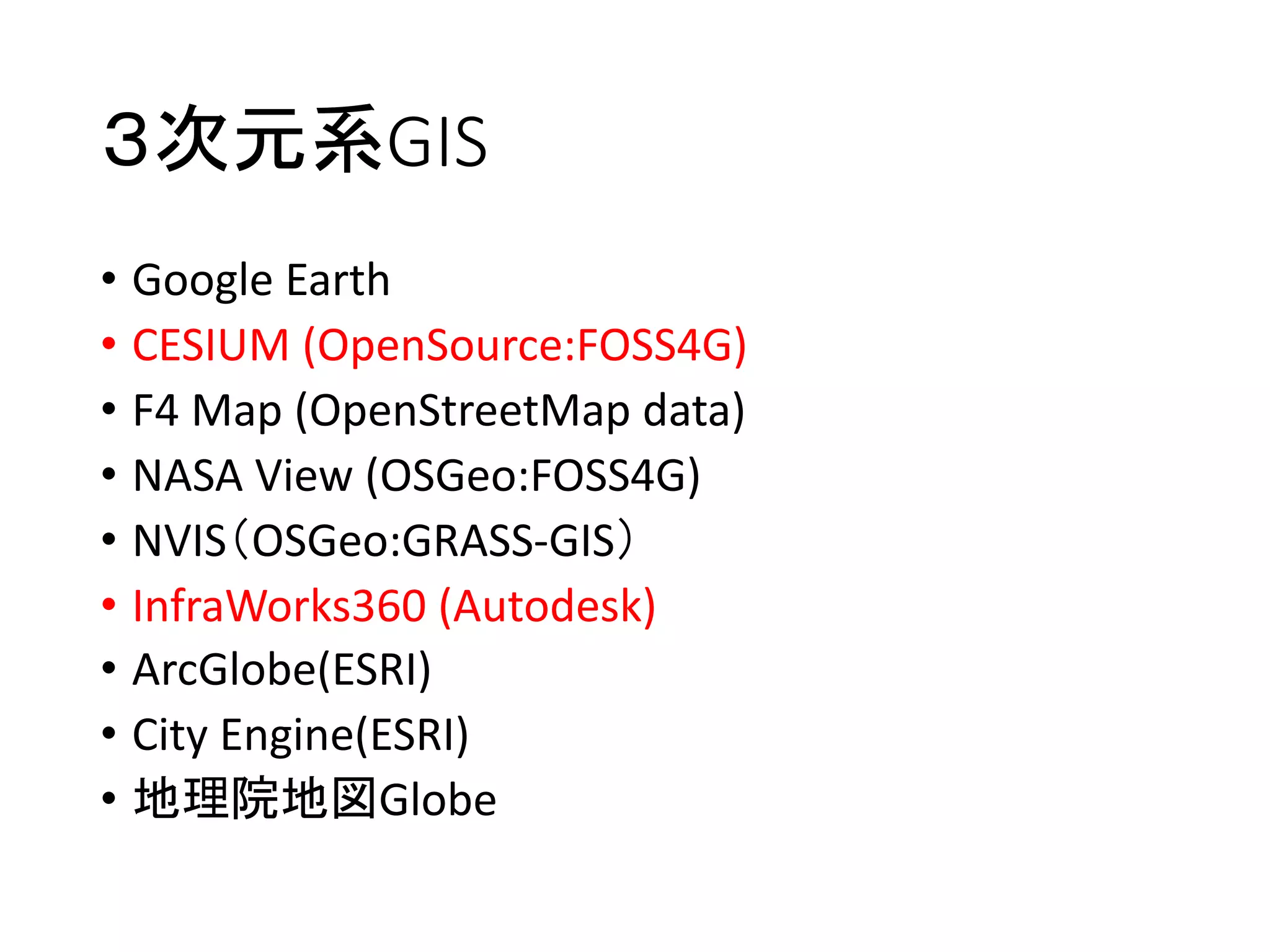

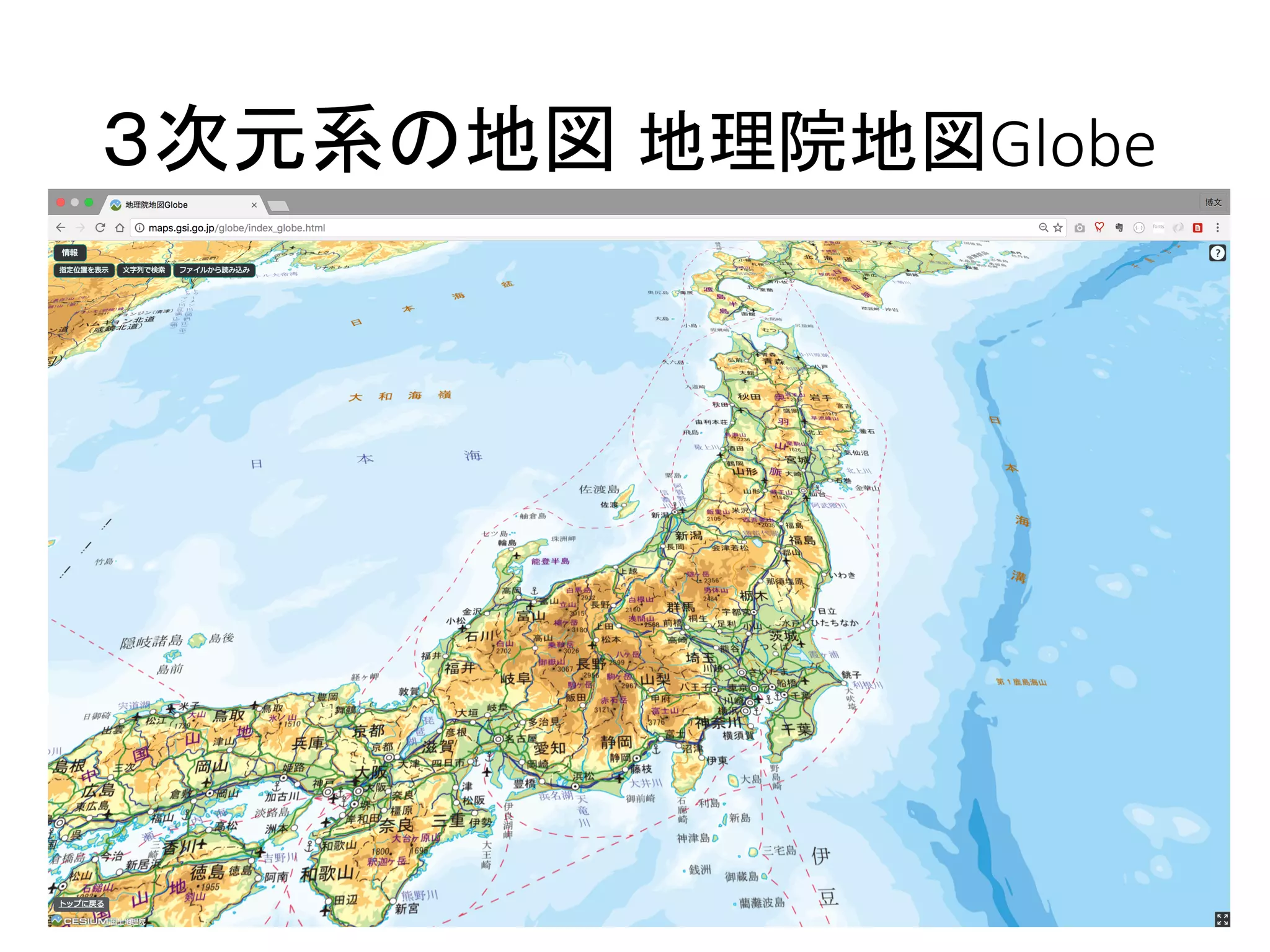

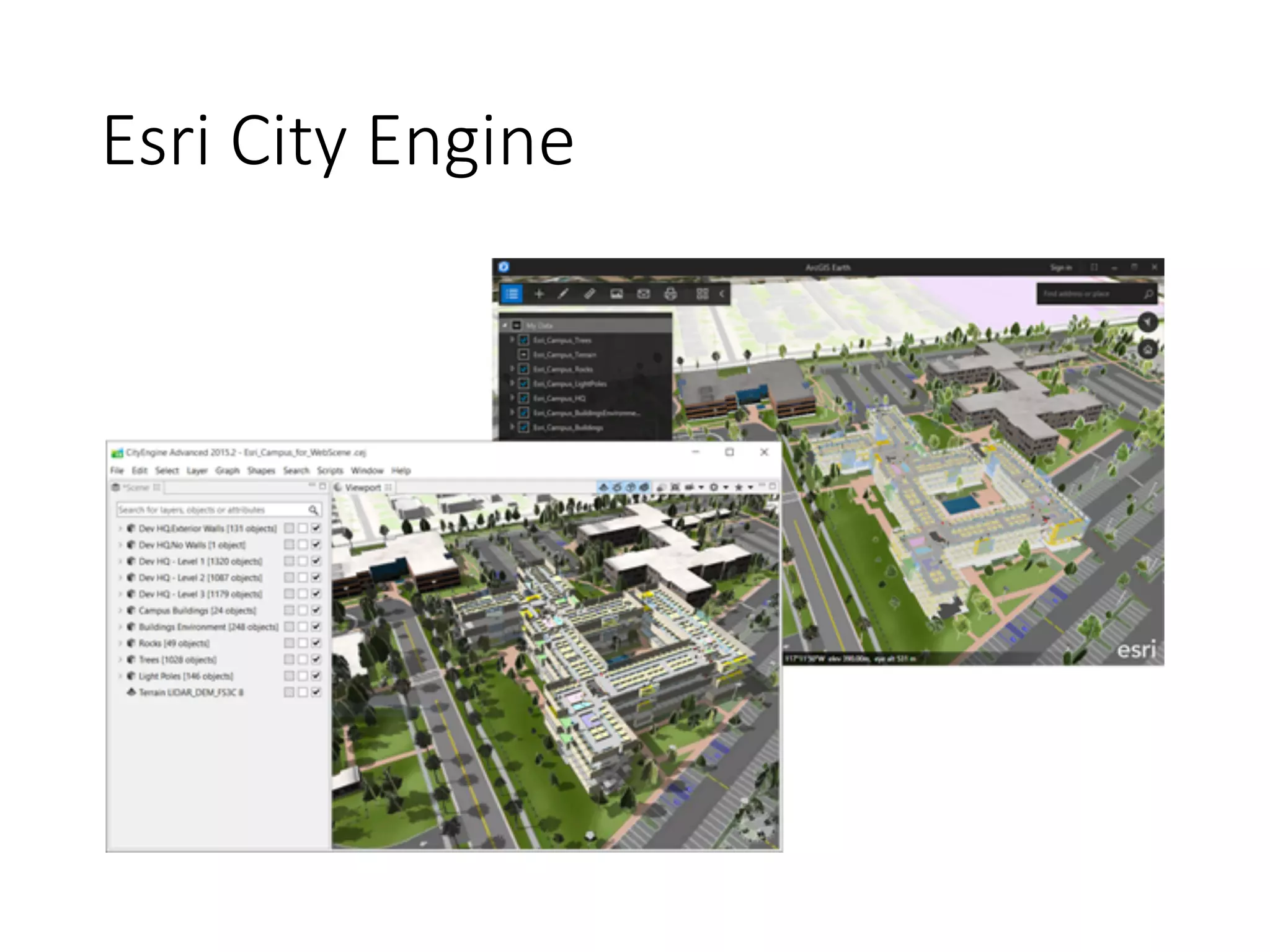

- 29. ３次元系GIS • Google Earth • CESIUM (OpenSource:FOSS4G) •F4 Map (OpenStreetMap data) • NASA View (OSGeo:FOSS4G) • NVIS（OSGeo:GRASS-GIS） • InfraWorks360 (Autodesk) • ArcGlobe(ESRI) • City Engine(ESRI) • 地理院地図Globe
- 30.

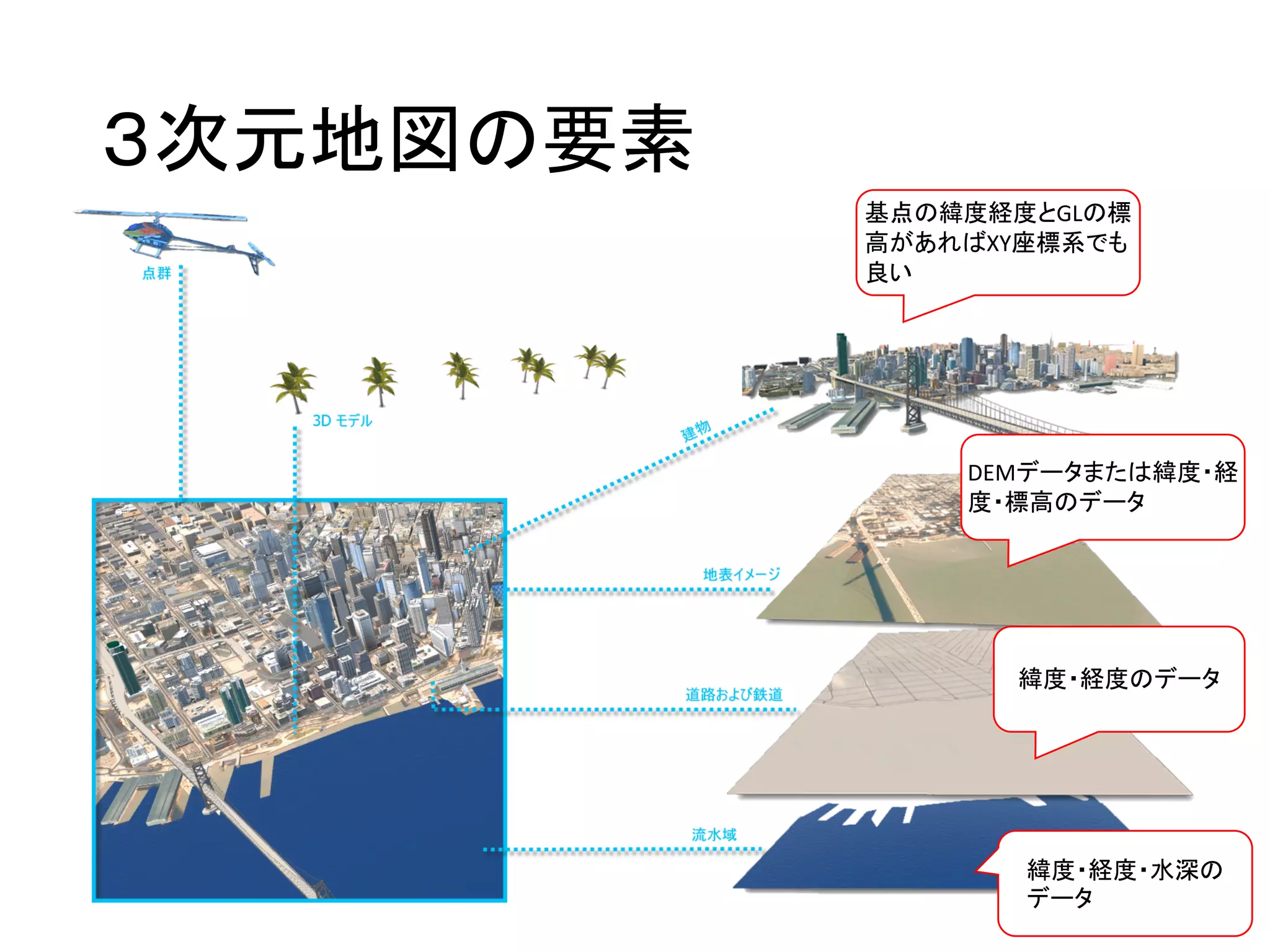

- 31.
- 32.
- 33.
- 34.
- 35.
- 36.

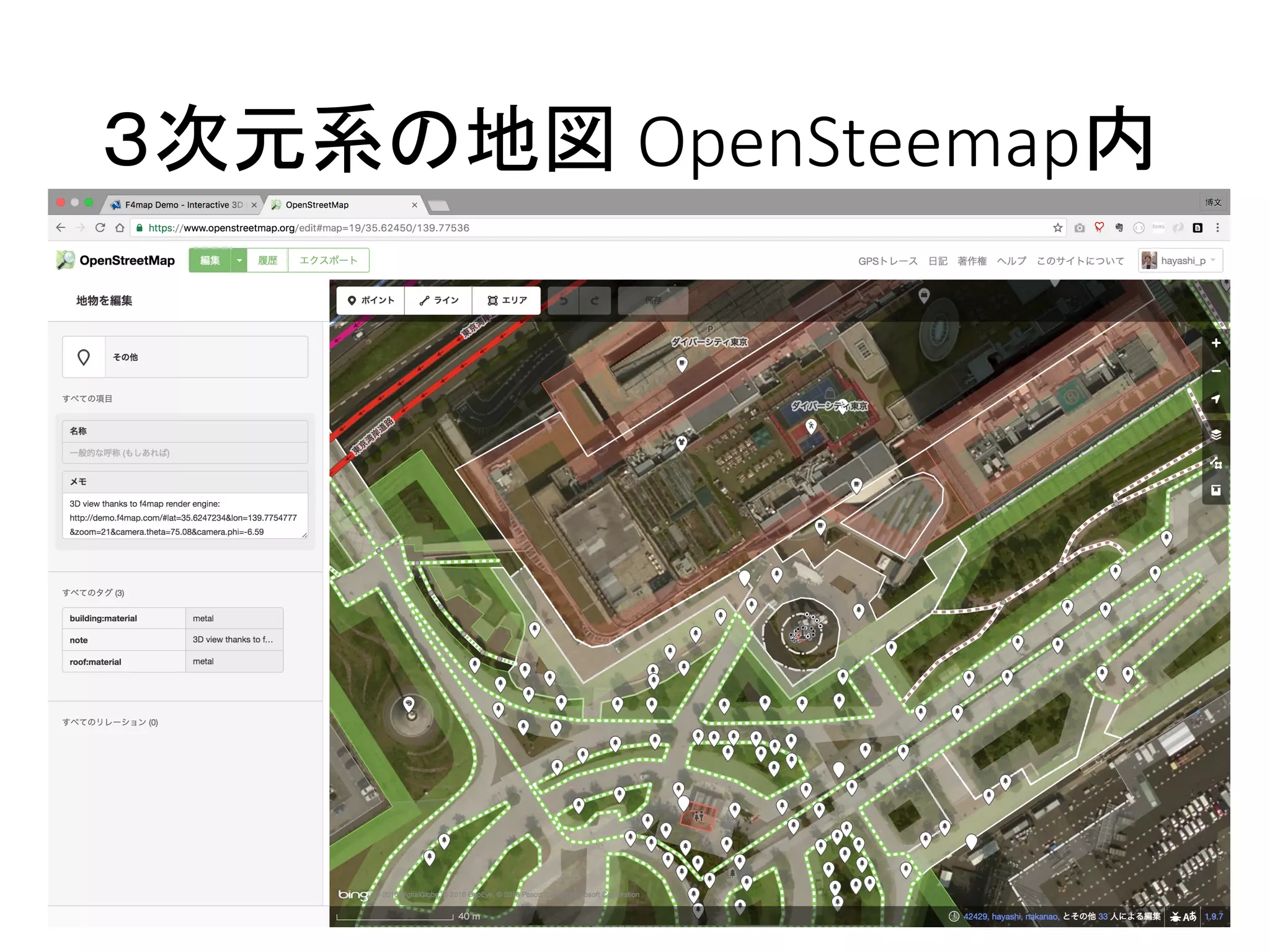

- 37.
- 38.
- 39.
- 40.

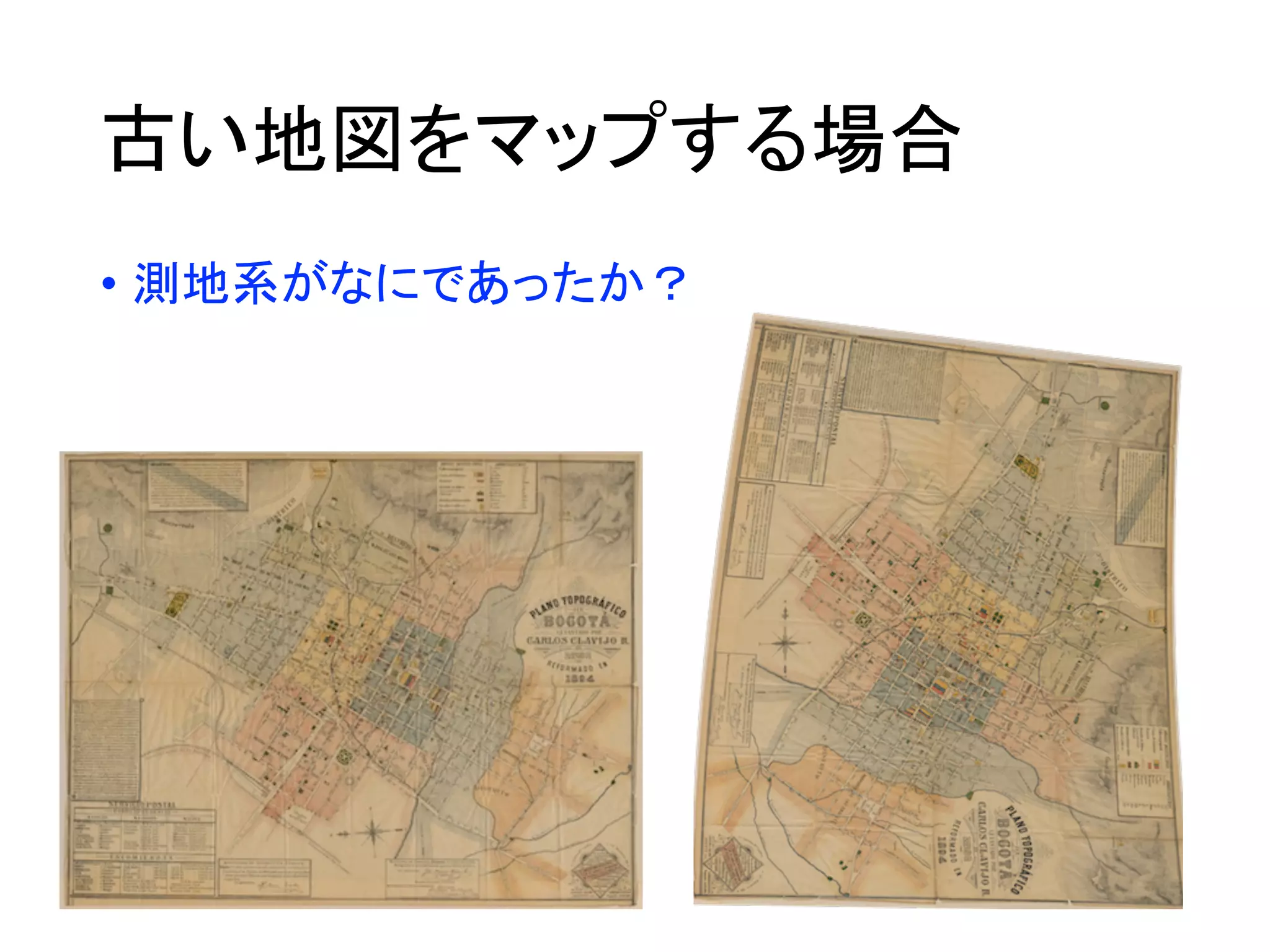

- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.

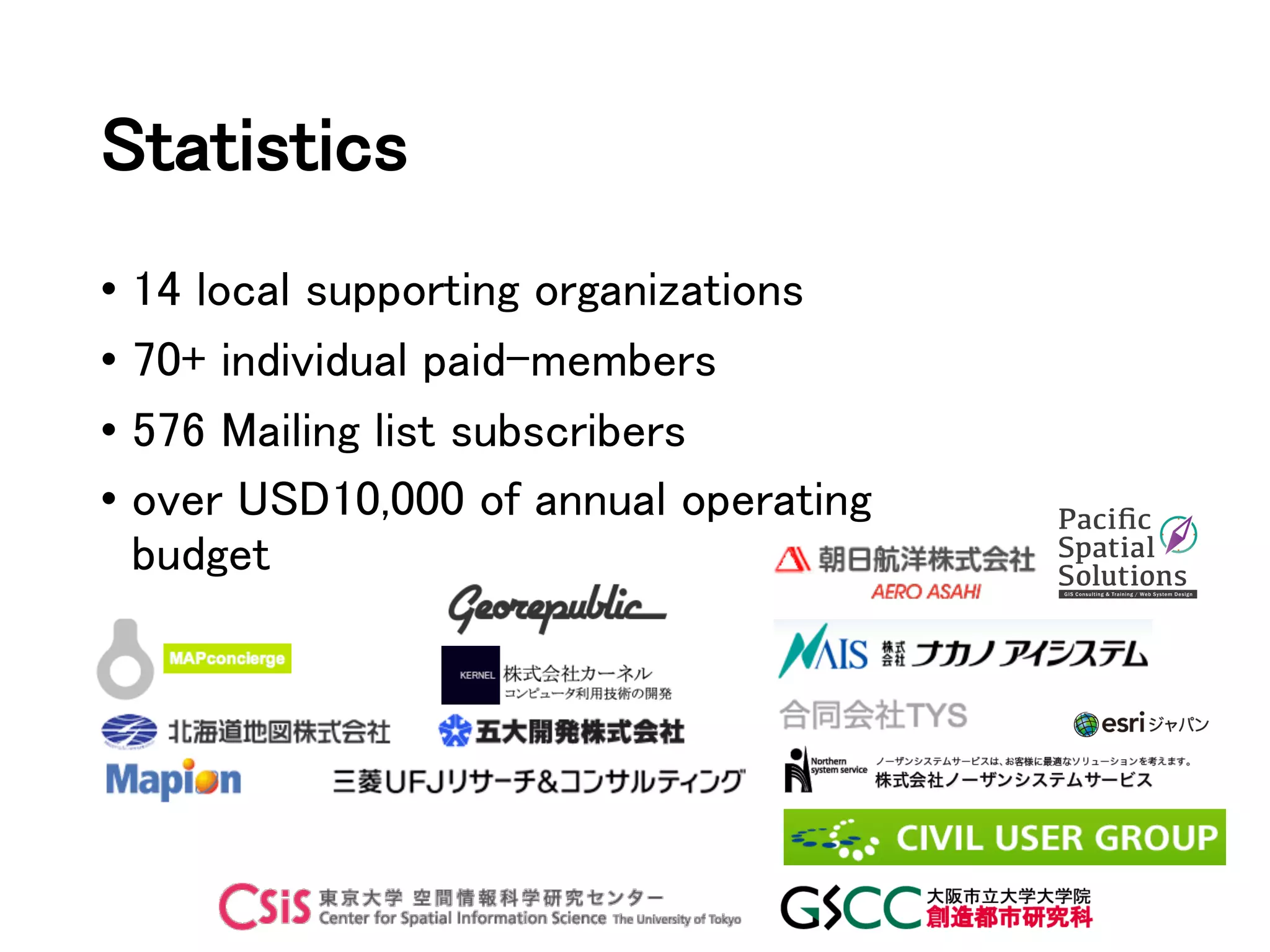

- 50. Statistics • 14 localsupporting organizations • 70+ individual paid-members • 576 Mailing list subscribers • over USD10,000 of annual operating budget •
- 51. FOSS4G is widelyused by • GSI（Geospatial Information Authority of Japan) and other national agencies • local government • commercial organizations

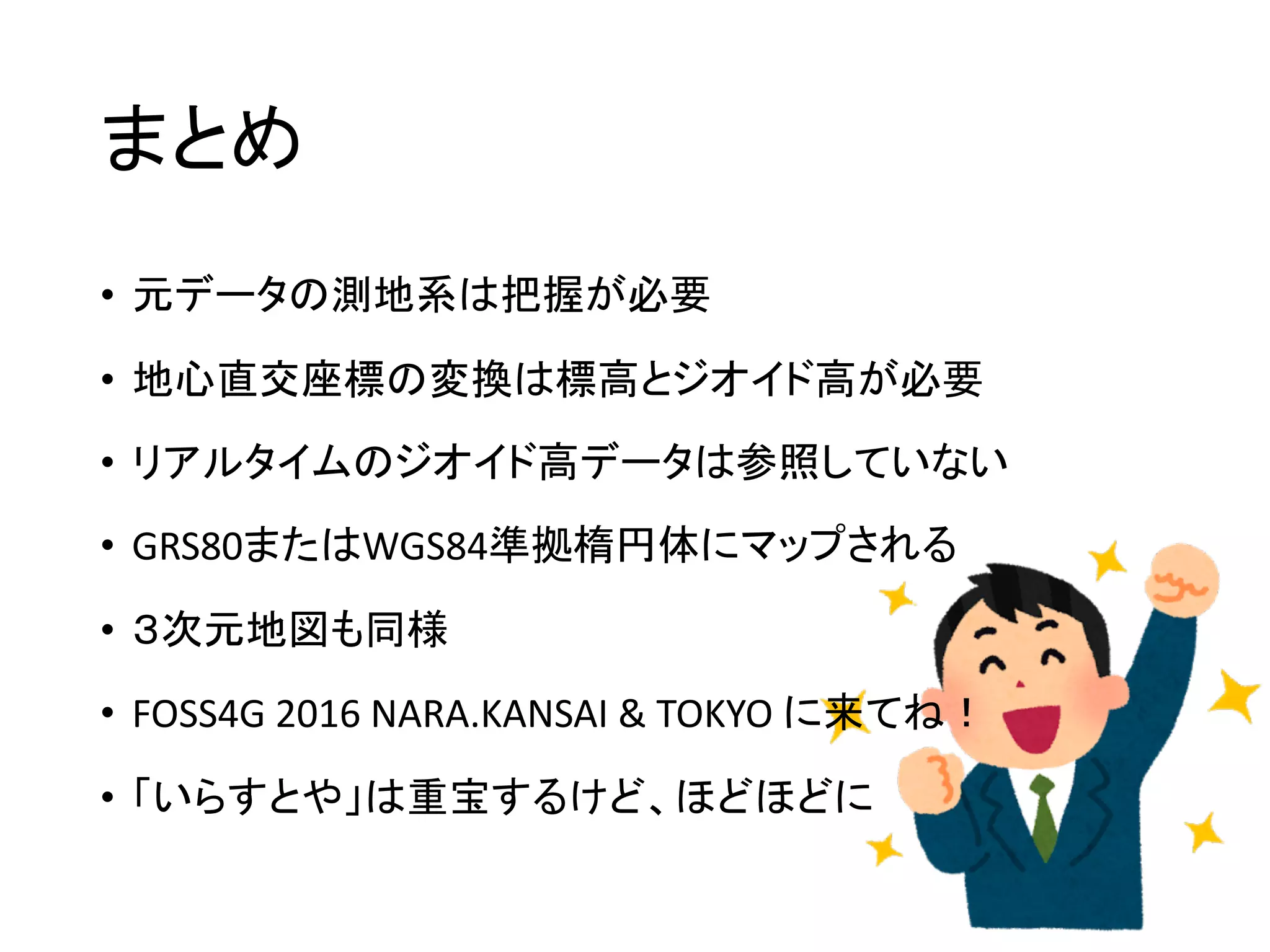

- 52. まとめ • 元データの測地系は把握が必要 • 地心直交座標の変換は標高とジオイド高が必要 •リアルタイムのジオイド高データは参照していない • GRS80またはWGS84準拠楕円体にマップされる • ３次元地図も同様 • FOSS4G 2016 NARA.KANSAI & TOKYO に来てね！ • 「いらすとや」は重宝するけど、ほどほどに
