Панели ЛСТК

«Стальные» технологии в жилищном
строительстве. Панели многоэтажных зданий
на основе ЛСТК.
Беляев Никита Аркадьевич
ведущий инженер-конструктор

Каркасы малоэтажного
жилья
Надстройки и другие
виды реконструкции
ЛСТК и их применение
ЛСТК (Легкие Стальные Тонкостенные Конструкции) – каркасная технология строительства из
тонкостенных стальных, преимущественно холодноформованных, профилей толщиной до 4мм.
Применения:
Панели многоэтажных
зданий
Каркасы зданий
средней этажности
Модульные
конструкции
Бескрановые здания
павильонного типа
Системы прогонов МАФы (СТО, гаражи,
мойки, павильоны)
Steelbuildings.com.ua
Больше БМЗ в Украине

История ЛСТК
В 1849 году, во время «золотой лихорадки» в
Калифорнии, кровельщик из Нью-Йорка Peter Naylor,
рекламировал и продавал «передвижные железные дома
для Калифорнии» из гофрированных частей. Из
рекламного проспекта следовало, что «20-ти и 15-ти
футовые дома, могут быть построены менее чем за день,
дешевле деревянных домов, огнестойкие и более
комфортабельные, чем палатки»
В 1933 году в Чикаго архитектор Howard T. Fisher,
опираясь на разработки вагоностроительной компании
Pullman Car Corporation, представил совместную
разработку – железный дом, который можно было собрать
за четыре дня.
Компания Lustron Homes разработала
каркасные дома и в период с 1946 года
по 1948 год по заказу армии США
построила для бывших солдат 2498
таких домов.

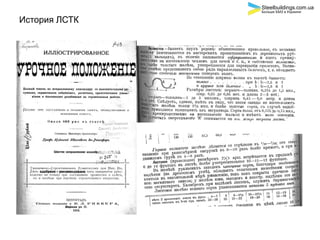

История ЛСТК

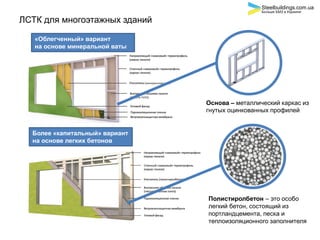

ЛСТК для многоэтажных зданий
«Облегченный» вариант
на основе минеральной ваты
Более «капитальный» вариант
на основе легких бетонов
Полистиролбетон – это особо
легкий бетон, состоящий из
портландцемента, песка и
теплоизоляционного заполнителя
Основа – металлический каркас из
гнутых оцинкованных профилей

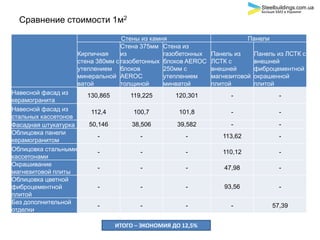

Сравнение стоимости 1м2
Стены из камня Панели
Кирпичная
стена 380мм с
утеплением
минеральной
ватой
Стена 375мм
из
газобетонных
блоков
AEROC
толщиной
Стена из
газобетонных
блоков AEROC
250мм с
утеплением
минватой
Панель из
ЛСТК с
внешней
магнезитовой
плитой
Панель из ЛСТК с
внешней
фиброцементной
окрашенной
плитой
Навесной фасад из
керамогранита
130,865 119,225 120,301 - -
Навесной фасад из
стальных кассетонов
112,4 100,7 101,8 - -
Фасадная штукатурка 50,146 38,506 39,582 - -
Облицовка панели
керамогранитом
- - - 113,62 -
Облицовка стальными
кассетонами
- - - 110,12 -
Окрашивание
магнезитовой плиты
- - - 47,98 -
Облицовка цветной
фиброцементной
плитой
- - - 93,56 -
Без дополнительной
отделки
- - - - 57,39
ИТОГО – ЭКОНОМИЯ ДО 12,5%

Сравнение веса 1м2
ИТОГО – СНИЖЕНИЕ ВЕСА ДО 90%
Конструкция стены Вес, кг/м2
Каркас из ЛСТК с легкой металлической
облицовкой
30-60 кг/м2
Каркас из ЛСТК с утепленным
оштукатуренным фасадом
50-80 кг/м2
Каркас из ЛСТК с облицовкой изделиями из
керамики
60-100 кг/м2
Каркас из ЛСТК с облицовкой кирпичом 150-200 кг/м2
Панели заводской готовности на основе ЛСТК
с легкой металлической облицовкой
40-70 кг/м2
Панели заводской готовности на основе ЛСТК
с облицовкой изделиями из керамики
100-150 кг/м2
Навесные железобетонные панели заводской
готовности
300-400 кг/м2
Сэндвич-панели 25-35 кг/м2
Остекление (металл/стекло) 70-100 кг/м2
Двойное остекление 80-120 кг/м2
Кладка из кирпича полнотелого 600-700 кг/м2
Кладка из кирпича пустотелого 450-550 кг/м2
Кладка из газобетонных блоков 200-250 кг/м2
РАЗГРУЗКА КАРКАСА И ФУНДАМЕНТА

Сравнение трудоемкости и полезной площади
Конструкция стены Затраты труда рабочих, чел.-час
Кирпичная стена 380мм с утеплением
минеральной ватой
4,03
Стена 375мм
из газобетонных блоков AEROC толщиной
1,75
Стена из газобетонных блоков AEROC 250мм с
утеплением минватой
2,85
Панель на основе ЛСТК 0,82
ИТОГО – СНИЖЕНИЕ ТРУДОЗАТРАТ ДО 80% СОКРАЩЕНИЕ ОБЩИХ СРОКОВ СТРОИТЕЛЬСТВА
ДОПОЛНИТЕЛЬНАЯ ПЛОЩАДЬ

Опыт различных стран - Великобритания

Опыт различных стран - США

Опыт различных стран - Швеция

Опыт различных стран - Россия

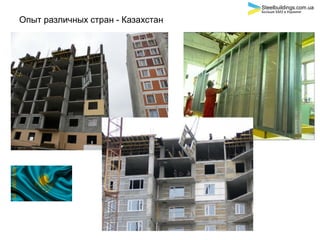

Опыт различных стран - Казахстан

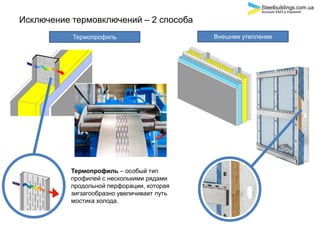

Исключение термовключений – 2 способа
Термопрофиль
Термопрофиль – особый тип
профилей с несколькими рядами
продольной перфорации, которая
зигзагообразно увеличивает путь
мостика холода.
Внешнее утепление

Результаты съемки зданий тепловизором
Сравнение панелей на основе ЛСТК с железобетонными аналогами
Жилой 12-этажный дом с
панелями на основе ЛСТК
Жилой 9-этажный дом с
железобетонными панелями

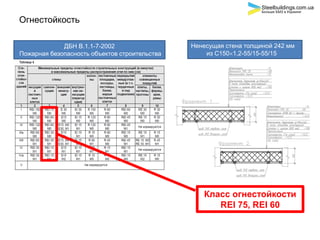

Огнестойкость
Класс огнестойкости
REI 75, REI 60
Ненесущая стена толщиной 242 мм
из С1501,2-55/15-55/15
ДБН В.1.1-7-2002
Пожарная безопасность объектов строительства

Варианты отделки – листовые материалы

Варианты отделки – навесные системы

Варианты отделки – кирпич и бетон

Варианты отделки – «под отделку»

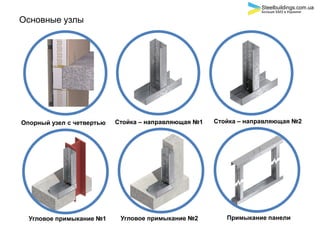

Основные узлы
Примыкание сверху №1 Примыкание сверху №2 Примыкание снизу
Примыкание сбоку №1 Примыкание сбоку №2 Примыкание сбоку №3

Опорный узел с четвертью Стойка – направляющая №1 Стойка – направляющая №2
Угловое примыкание №1 Угловое примыкание №2 Примыкание панели

Перемычка №1 Перемычка №2 Усиление перемычки
Порог Подоконник Стык панелей по принципу
сэндвич-панели

Монтаж
Благодаря легкости панелей
возможно исключить использование основного крана на
монтаже
Высокая заводская готовность и отсутствие мокрых
процессов позволяют минимизировать отходность,
монтировать в стесненных условиях и в любую погоду

Логистика
В одну стандартную фуру помещается до 300м2 панелей

Инженерные сети
Благодаря каркасной схеме
облегчается разводка инженерных сетей

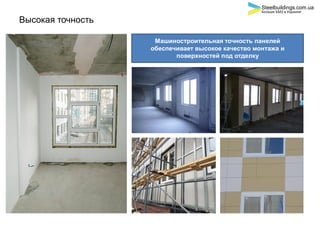

Высокая точность
Машиностроительная точность панелей
обеспечивает высокое качество монтажа и
поверхностей под отделку

Живучесть и ремонтопригодность
Взрыв газа в доме из ЛСТК
Взрыв газа в доме из сборного железобетона

Панели ЛСТК
