Атилла это промышленные, индустриальные, коммерческие, рекламные и потребительские конструкции.

1. СУЧАСНСУЧАСНІІ ТЕНДЕНЦІЇТЕНДЕНЦІЇ УУ ТЕНТОВОМУТЕНТОВОМУ БУДІВНИЦТИВІБУДІВНИЦТИВІ
КАРКАСНОКАРКАСНО--ТЕНТОВІТЕНТОВІ КОНСТРУКЦІЇКОНСТРУКЦІЇ
СФЕРИСФЕРИ ЗАСТОСУВАННЯЗАСТОСУВАННЯ
ПРИКЛАДИПРИКЛАДИ
20152015

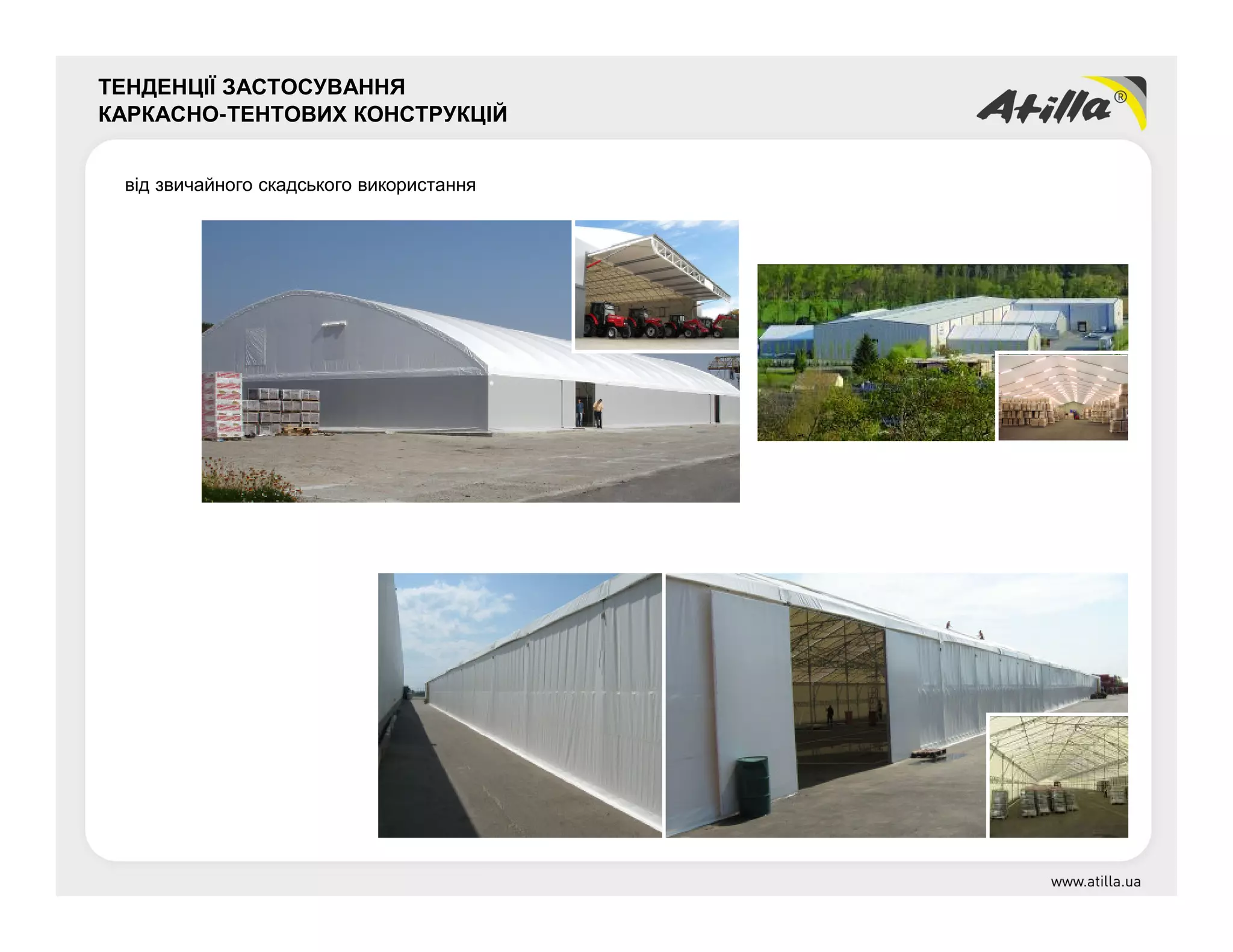

2. від звичайного скадського використання
ТЕНДЕНЦІЇ ЗАСТОСУВАННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ

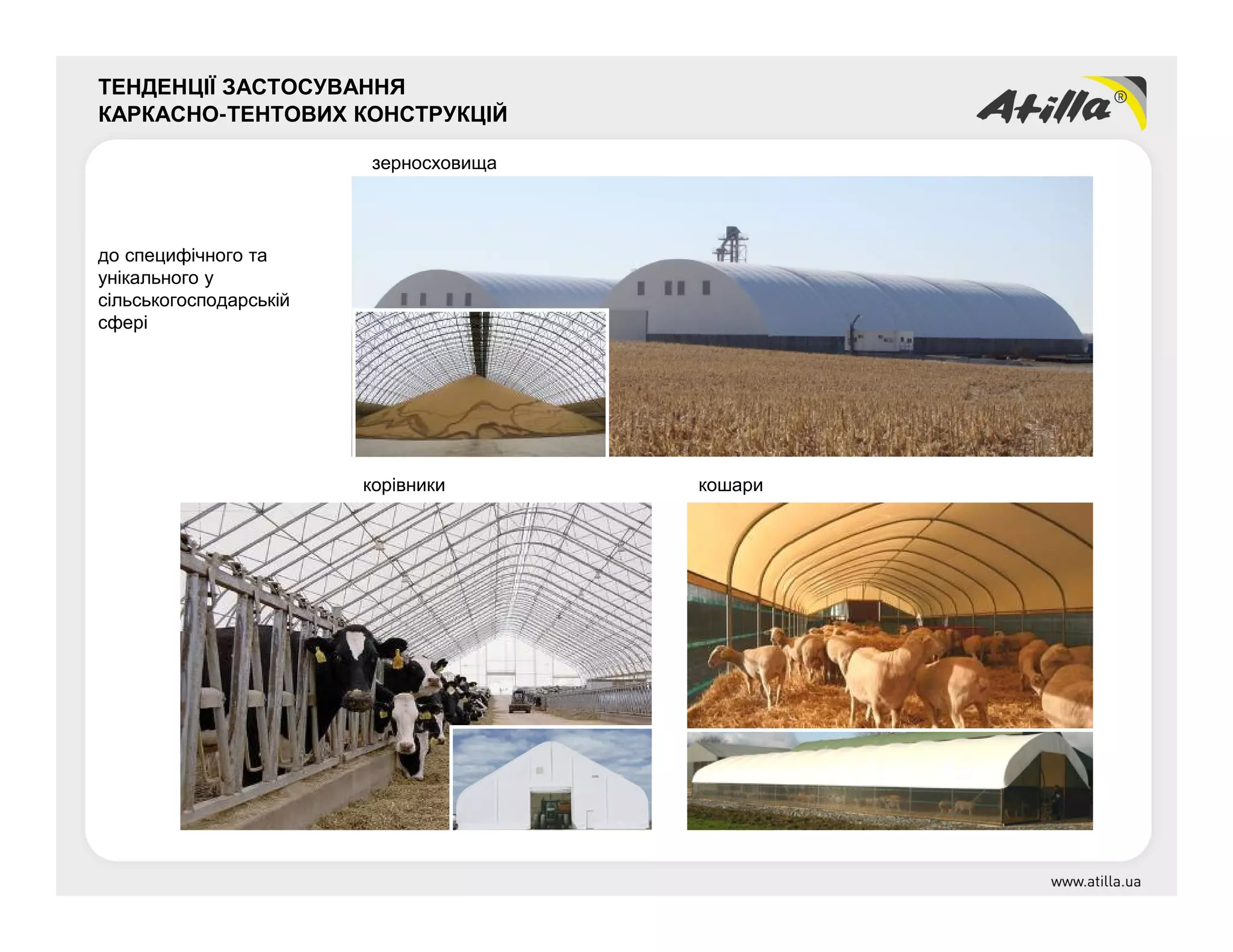

3. до специфічного та
унікального у
сільськогосподарській
сфері
ТЕНДЕНЦІЇ ЗАСТОСУВАННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
зерносховища
кошарикорівники

4. до різноманітних видів спорту
ТЕНДЕНЦІЇ ЗАСТОСУВАННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
теніс кінний спорт волейбол
універсальні ігрові майданчики хокей атлетичні зали

5. авіації
ТЕНДЕНЦІЇ ЗАСТОСУВАННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
та спецпризначення

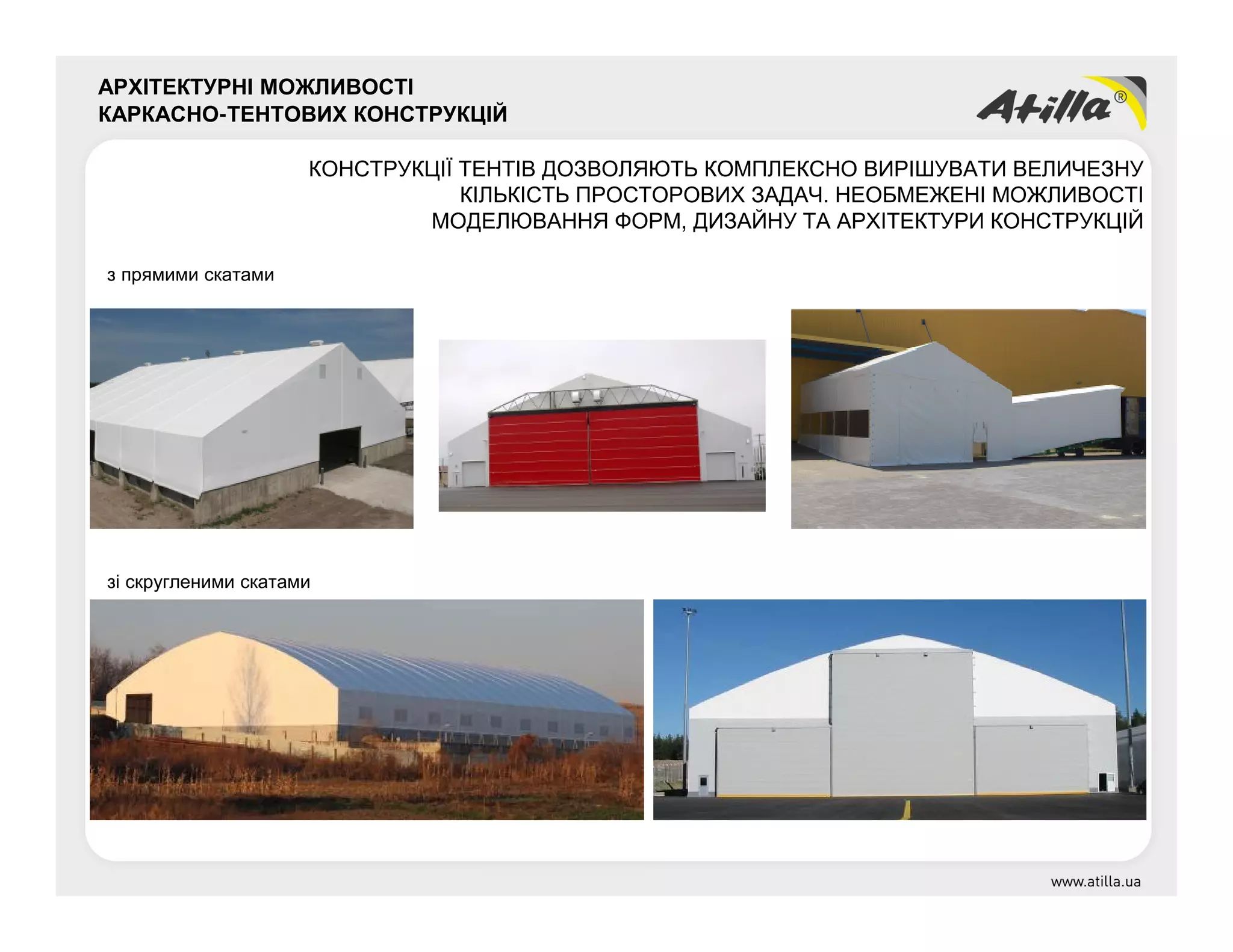

6. АРХІТЕКТУРНІ МОЖЛИВОСТІ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
з прямими скатами
зі скругленими скатами
КОНСТРУКЦІЇ ТЕНТІВ ДОЗВОЛЯЮТЬ КОМПЛЕКСНО ВИРІШУВАТИ ВЕЛИЧЕЗНУ
КІЛЬКІСТЬ ПРОСТОРОВИХ ЗАДАЧ. НЕОБМЕЖЕНІ МОЖЛИВОСТІ
МОДЕЛЮВАННЯ ФОРМ, ДИЗАЙНУ ТА АРХІТЕКТУРИ КОНСТРУКЦІЙ

7. АРХІТЕКТУРНІ МОЖЛИВОСТІ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Арочні з прямими стінами
Арочні

8. АРХІТЕКТУРНІ МОЖЛИВОСТІ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
скруглений
з прямими
стінами

9. АРХІТЕКТУРНІ МОЖЛИВОСТІ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Індівідуальні форми

10. КОЛЬОРОВІ РІШЕННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Широка палітра кольорів зовнішноьго тенту. Універсальне рішення – білий однотонний тент.
Ефект світлопроникнення 70% за будь якої форми!
Дозволяе не використовувати внутрішне освітлення протягом дня.

11. КОЛЬОРОВІ РІШЕННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
бежевий однотонний тент. Ефект світлопроникнення 32%!

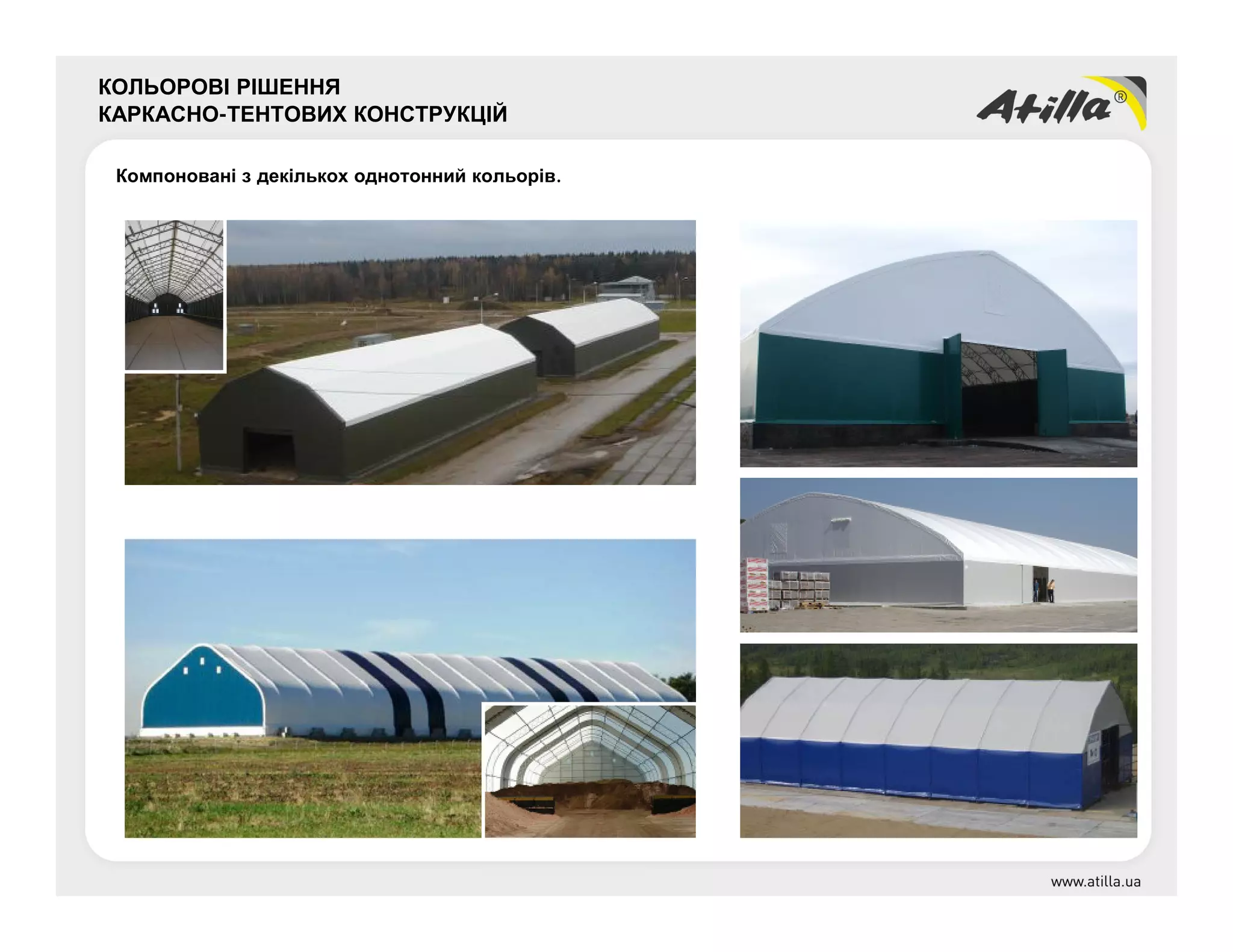

12. КОЛЬОРОВІ РІШЕННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Компоновані з декількох однотонний кольорів.

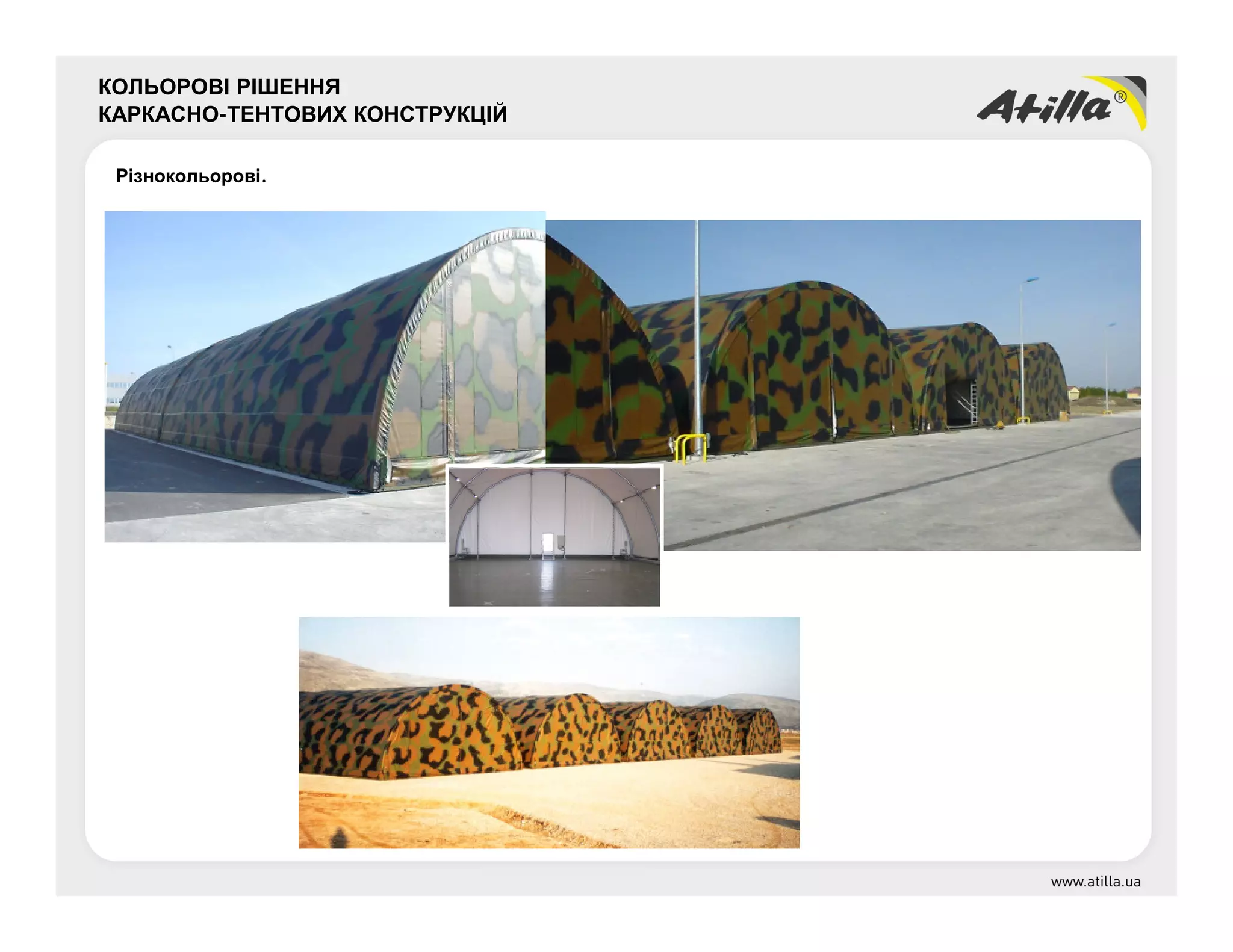

13. КОЛЬОРОВІ РІШЕННЯ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Різнокольорові.

14. ПЕРЕВАГИ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
МИ ПЕРЕДБАЧАЄМО ВСІ ЗРУЧНІ
ДРІБНИЦІ ДЛЯ КОМФОРТУ ЕКСЛУАТАЦІЇ.
УСЯ ОБРАНА КОМПЛЕКТАЦІЯ ВКЛЮЧЕНА
У ВАРТІСТЬ

15. КОМПЛЕКТАЦІЇ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Вхідна група:
алюмінієві двері
Воротна група: Відкатні ворота з ПВХ
mах до 5м, min від 3м
Воротна група: Розпашні ворота з ПВХ
mах до 6,5м, min від 1м

16. КОМПЛЕКТАЦІЇ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ

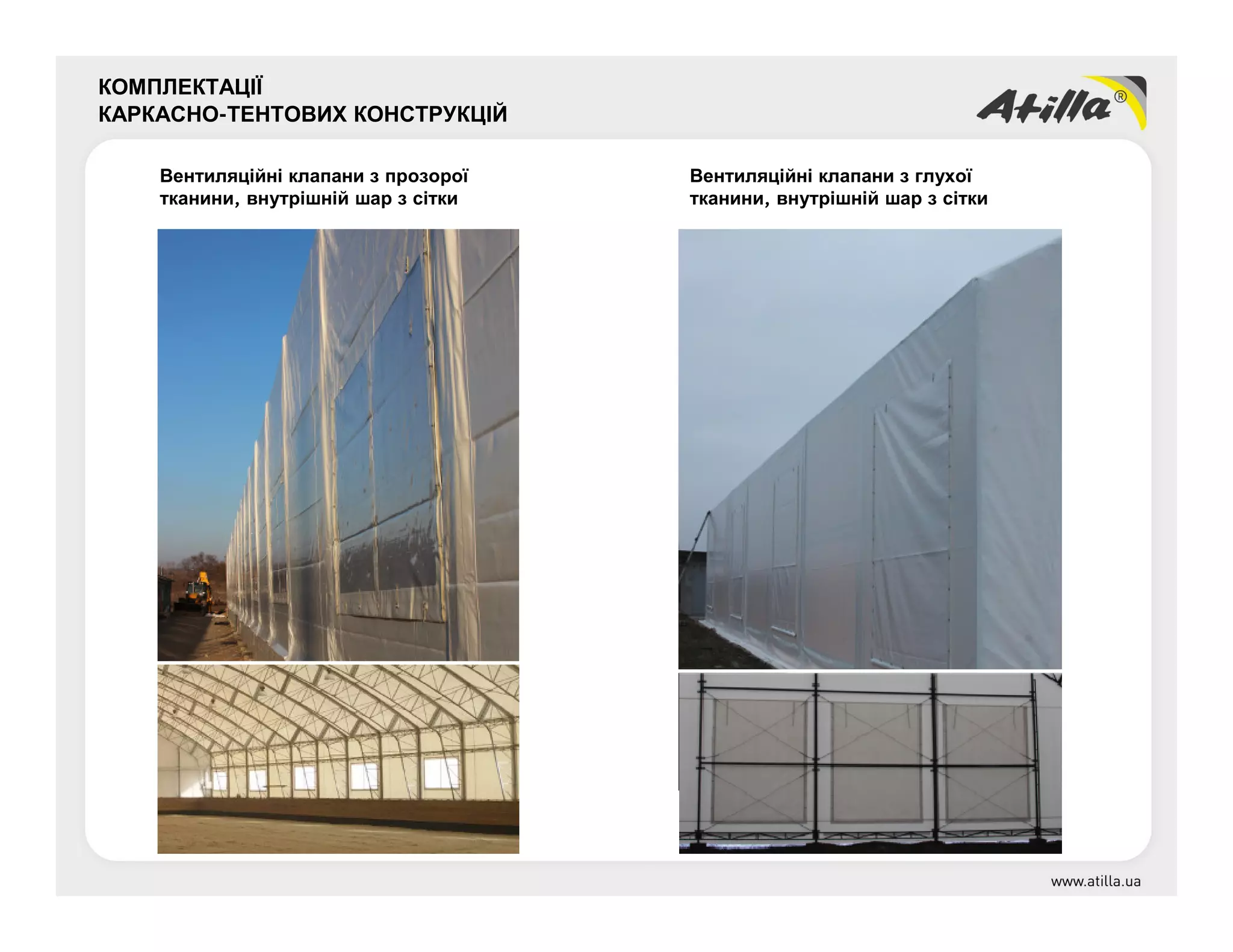

Вентиляційні клапани з прозорої
тканини, внутрішній шар з сітки
Вентиляційні клапани з глухої
тканини, внутрішній шар з сітки

17. КОМПЛЕКТАЦІЇ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
Кріплення до закладних /
стрічковий фундамент
Конструкції можеть бути встановлені на будь якій твердій поверхні
Кріплення до бетонних плит /
без фундаменту
Кріплення до асфальту /
без фундаменту
Сварка п’ят до закладних /
точковий фундамент

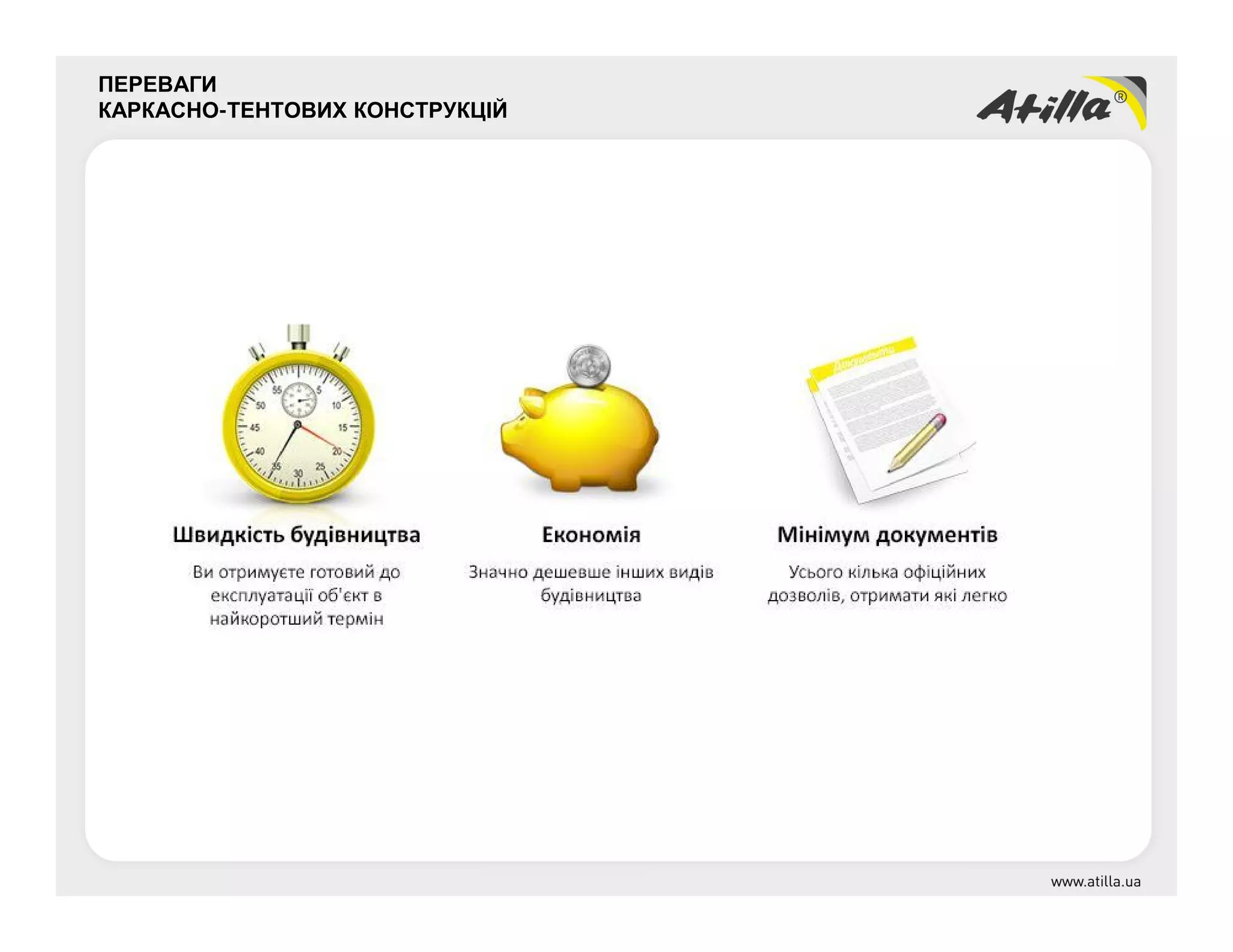

18. ПЕРЕВАГИ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ

19. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
СКЛАД /ТОРЧИН ПРОДУКТ/

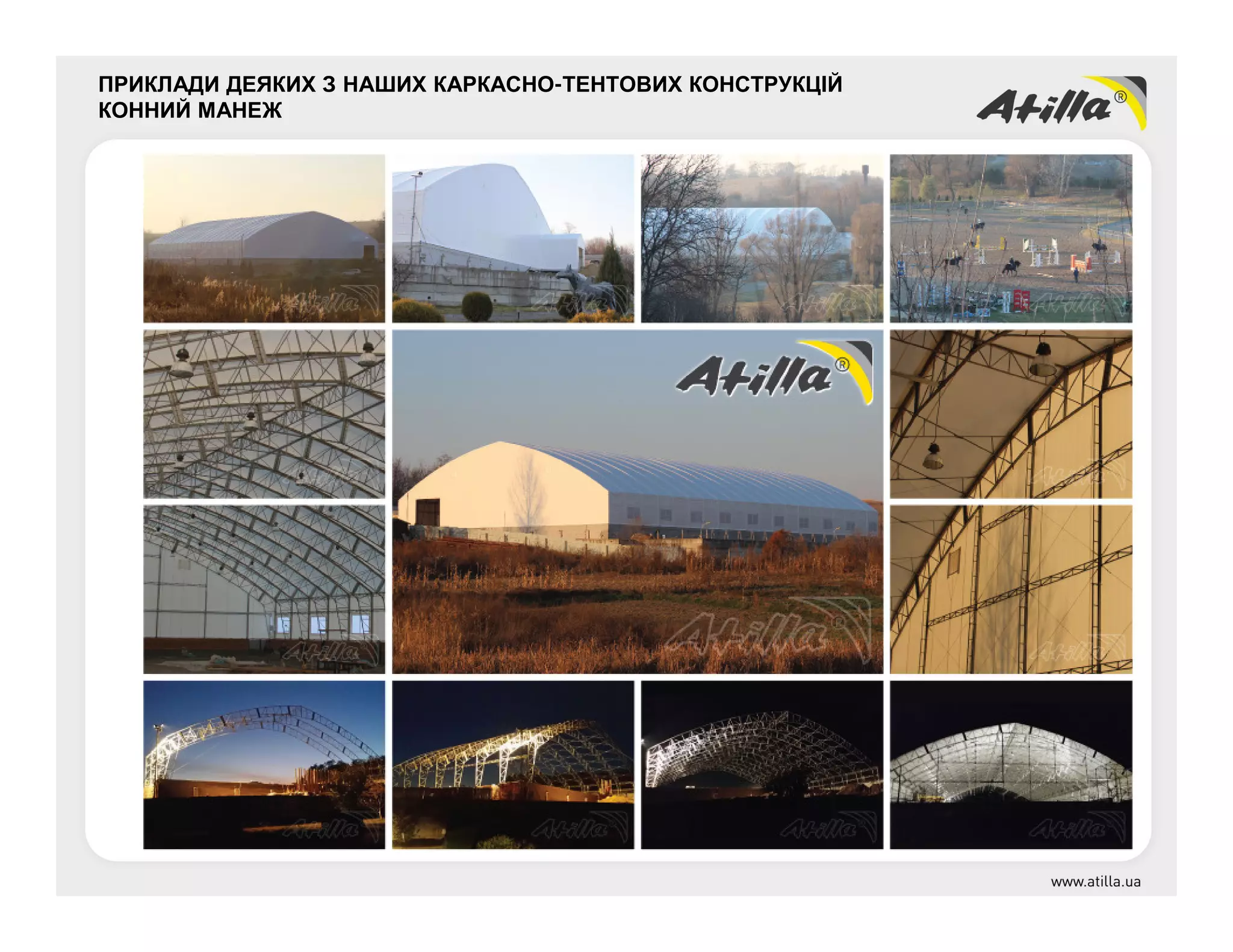

20. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
КОННИЙ МАНЕЖ

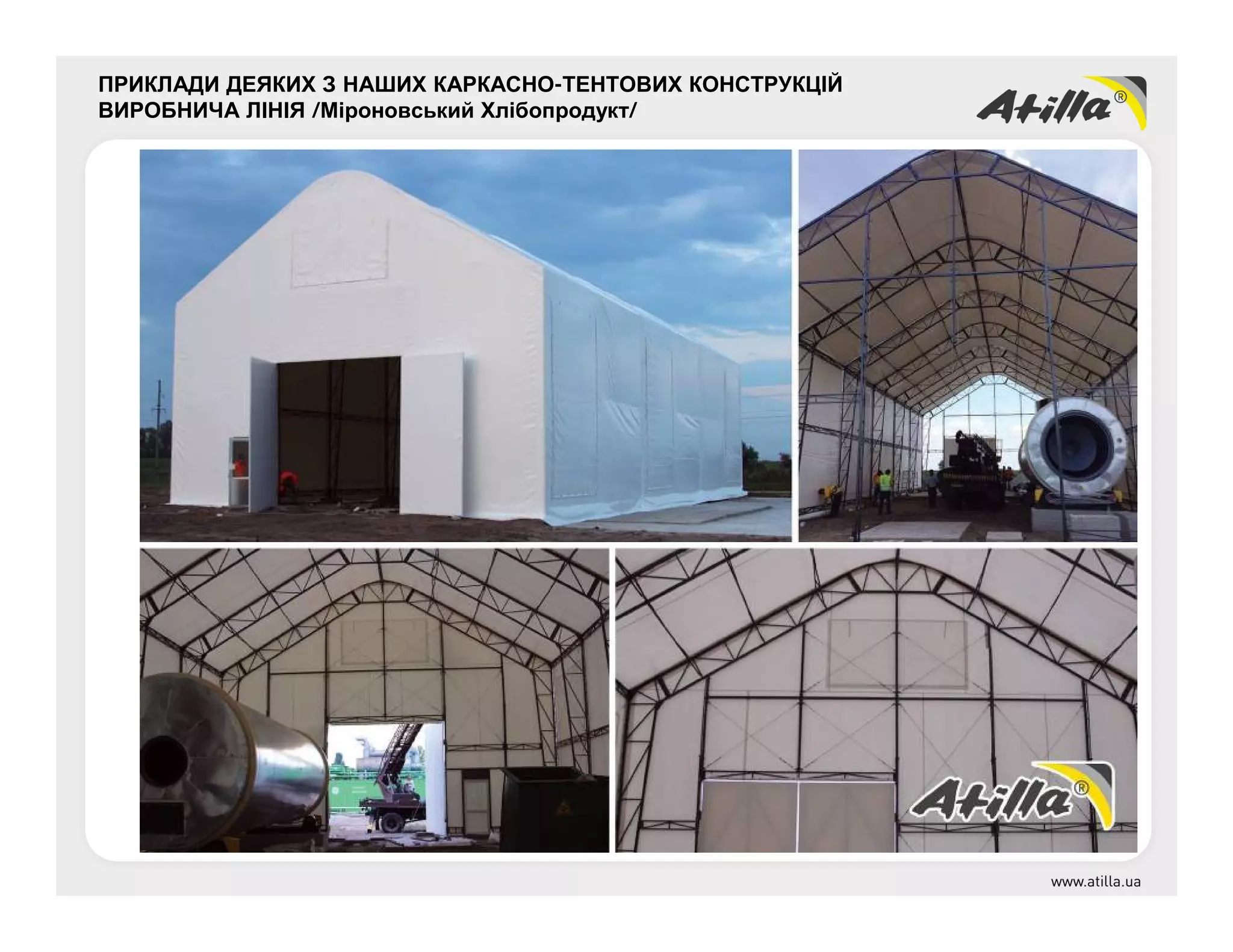

21. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
ВИРОБНИЧА ЛІНІЯ /Міроновський Хлібопродукт/

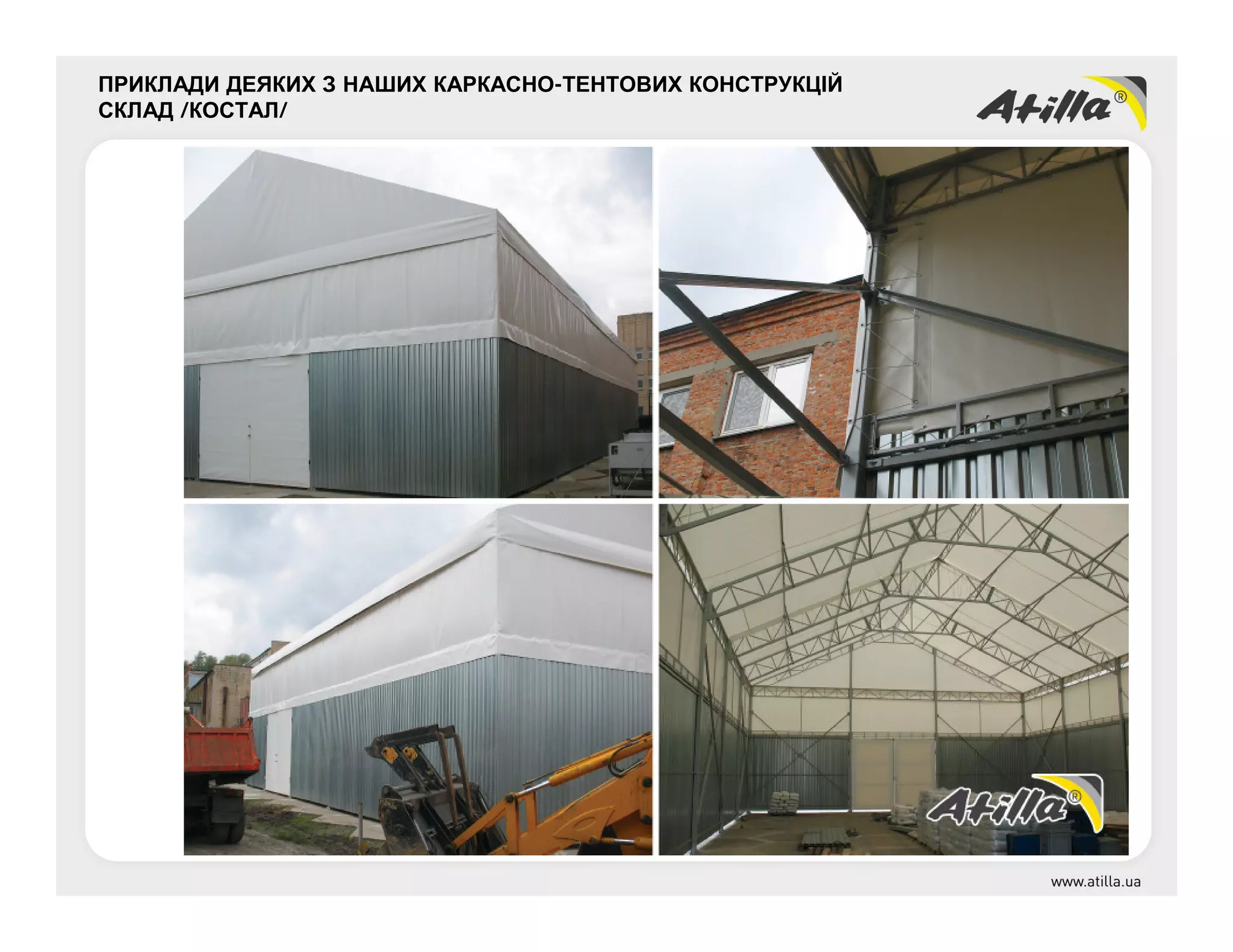

22. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
СКЛАД /КОСТАЛ/

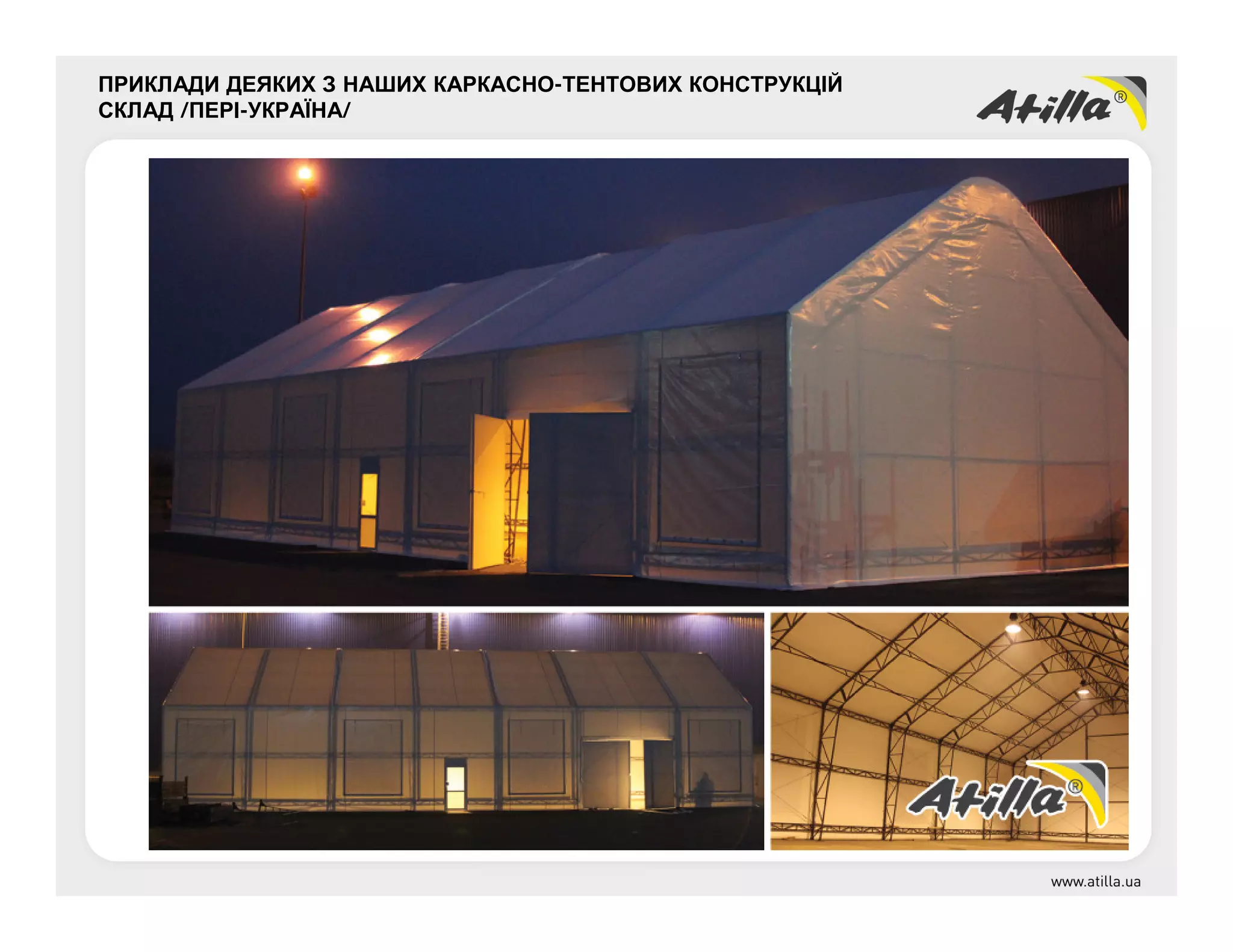

23. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
СКЛАД /ПЕРІ-УКРАЇНА/

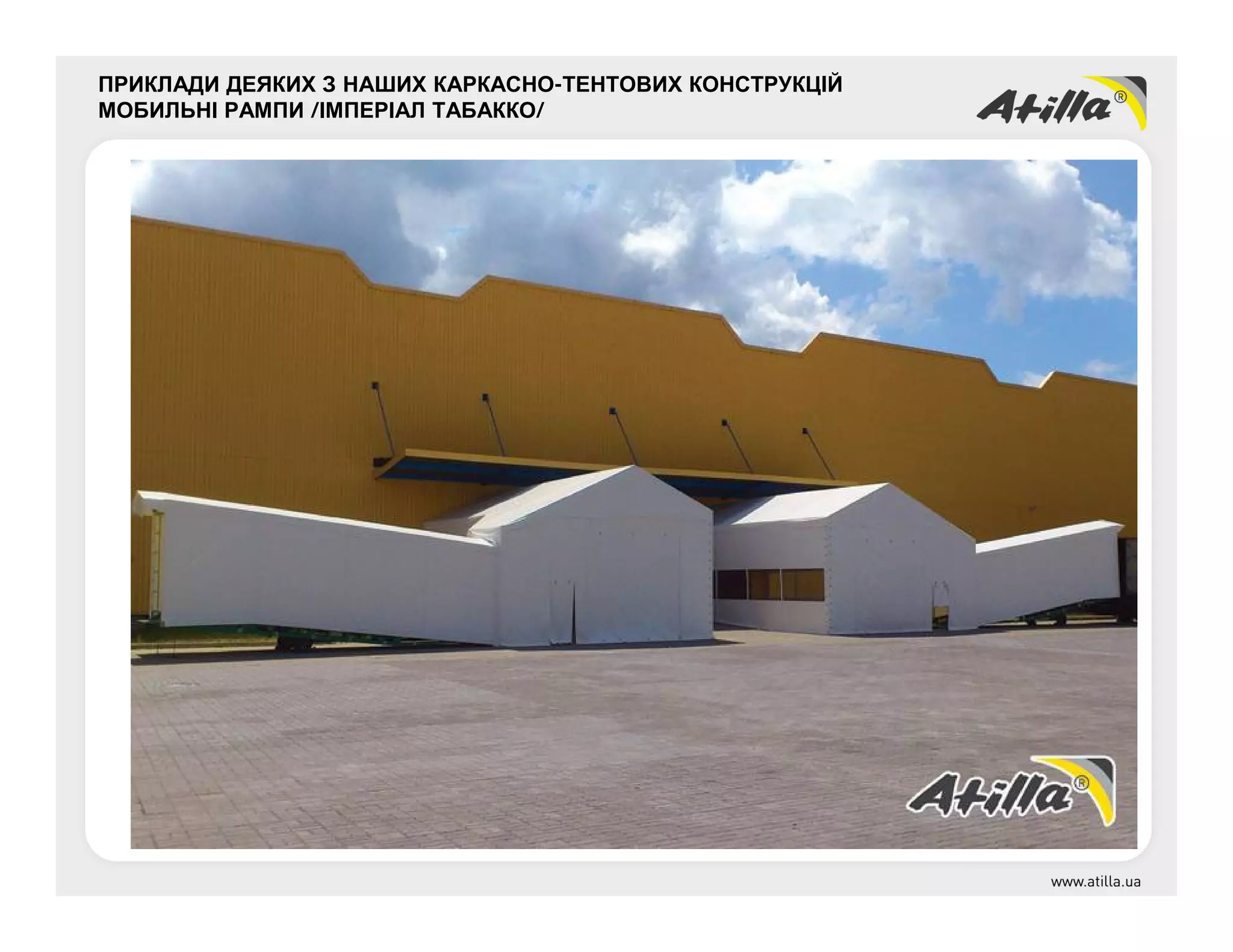

24. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
МОБИЛЬНІ РАМПИ /ІМПЕРІАЛ ТАБАККО/

25. ПРИКЛАДИ ДЕЯКИХ З НАШИХ КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
СКЛАД /КОКА-КОЛА/

26. МАТЕРІАЛИ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
ОПИС КОНСТРУКЦІЇ
Типові матеріали для каркасів КТК - сталеві профілю ГОСТ
10704-76 і ГОСТ 8639-76, листовий прокат ГОСТ 19904-74, сталеві
куточки ГОСТ 8509-80. Обробка елементів Каркаса в заводських
умовах або полімерним захисним покриттям, або гальванізовані
(метод гарячої або холодної оцинковки).
Типові з'єднання каркасів КТК болтове з'єднання, через сталеві
пластини, болти не менше М10, болти класу міцності 5.8, класу
точності «В» по ГОСТ 7798 або ГОСТ 7796, що відповідають
вимогам ГОСТ 1759.0. Гайки по ГОСТ 5915 класу міцності 4.
Типові матеріали для зовнішнього покриття: тенти, спаяні між
собою герметично апаратами гарячої / ТВЧ зварювання, з
промислової тканини ПВХ (полівінілхлорид) з поліестерової
армованої основою, щільність не менше: +/- 950 г / м²;
Типові матеріали для внутрішнього покриття: тенти, спаяні між
собою апаратами гарячої / ТВЧ зварювання, з тканини ПВХ
(полівінілхлорид) з поліестерової армованої основою, щільність не
менше: +/- 540 г / м²;
Типові матеріали для утеплювача (проміжне покриття): полотна,
зібрані між собою клейовою стрічкою, з синтетичного полотна
(синтепон), щільність не менше: +/- 200 гр;

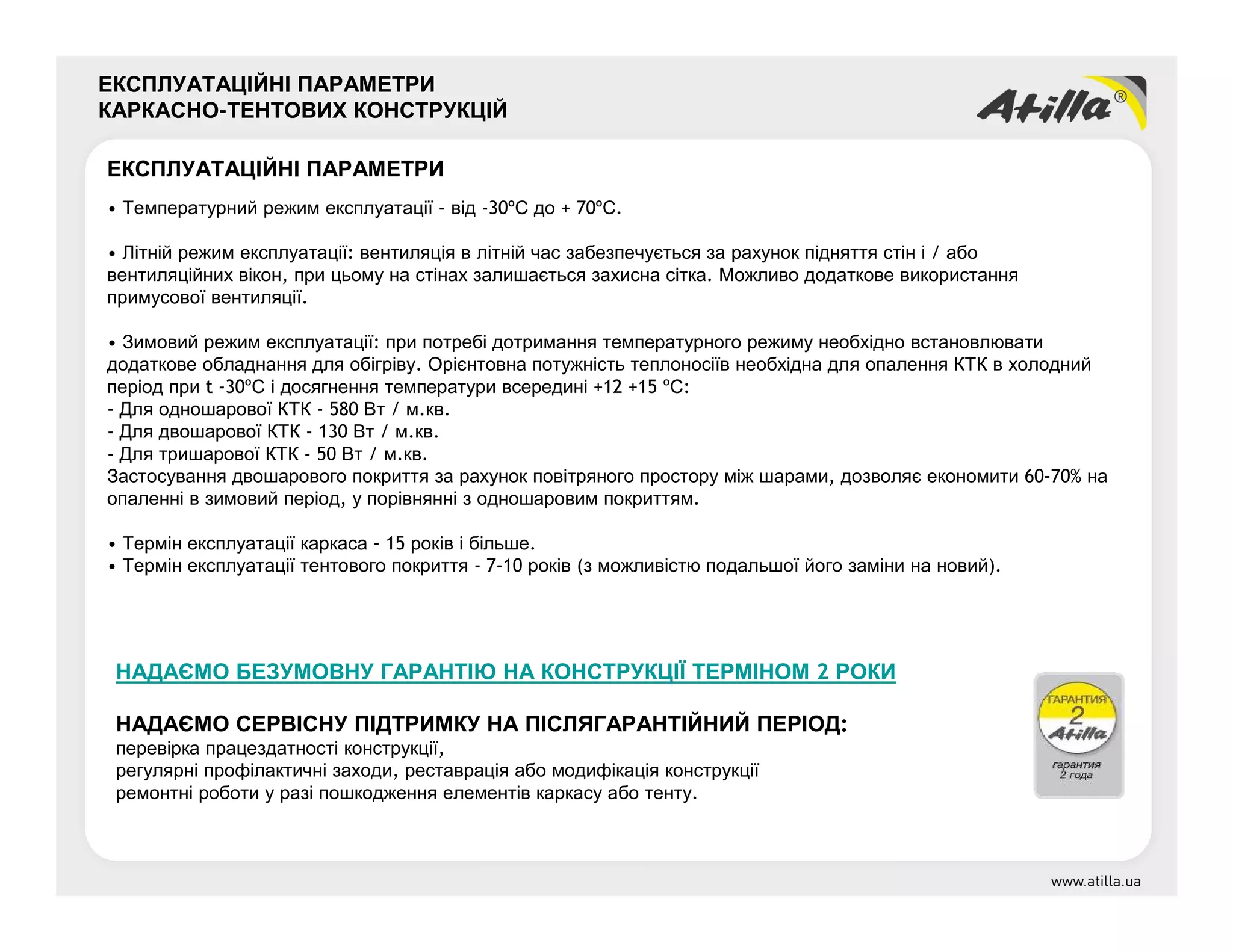

27. ЕКСПЛУАТАЦІЙНІ ПАРАМЕТРИ
КАРКАСНО-ТЕНТОВИХ КОНСТРУКЦІЙ
ЕКСПЛУАТАЦІЙНІ ПАРАМЕТРИ
• Температурний режим експлуатації - від -30ºС до + 70ºС.
• Літній режим експлуатації: вентиляція в літній час забезпечується за рахунок підняття стін і / або
вентиляційних вікон, при цьому на стінах залишається захисна сітка. Можливо додаткове використання
примусової вентиляції.
• Зимовий режим експлуатації: при потребі дотримання температурного режиму необхідно встановлювати
додаткове обладнання для обігріву. Орієнтовна потужність теплоносіїв необхідна для опалення КТК в холодний
період при t -30ºС і досягнення температури всередині +12 +15 ºС:
- Для одношарової КТК - 580 Вт / м.кв.
- Для двошарової КТК - 130 Вт / м.кв.
- Для тришарової КТК - 50 Вт / м.кв.
Застосування двошарового покриття за рахунок повітряного простору між шарами, дозволяє економити 60-70% на
опаленні в зимовий період, у порівнянні з одношаровим покриттям.
• Термін експлуатації каркаса - 15 років і більше.
• Термін експлуатації тентового покриття - 7-10 років (з можливістю подальшої його заміни на новий).
НАДАЄМО БЕЗУМОВНУ ГАРАНТІЮ НА КОНСТРУКЦІЇ ТЕРМІНОМ 2 РОКИ
НАДАЄМО СЕРВІСНУ ПІДТРИМКУ НА ПІСЛЯГАРАНТІЙНИЙ ПЕРІОД:
перевірка працездатності конструкції,
регулярні профілактичні заходи, реставрація або модифікація конструкції
ремонтні роботи у разі пошкодження елементів каркасу або тенту.

28. ТОВ "РВК " АТІЛЛА"
АДРЕСА:
ПР. МИРУ 15А,
КИЇВ, УКРАЇНА, 02105
КОНТАКТИ:
+38 (044) 237 1448
E-MAIL: INFO@ATILLA.UA
www.atilla.ua
