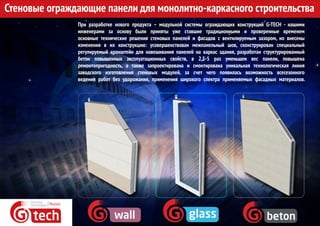

При разработке нового продукта – модульной системы ограждающих конструкций G-TECH - нашими
инженерами за основу были приняты уже ставшие традиционными и проверенные временем
основные технические решения стеновых панелей и фасадов с вентилируемым зазором, но внесены
изменения в их конструкцию: усовершенствован межпанельный шов, сконструирован специальный
регулируемый кронштейн для навешивания панелей на каркас здания, разработан структурированный
бетон повышенных эксплуатационных свойств, в 2,5-5 раз уменьшен вес панели, повышена
ремонтопригодность, а также запроектирована и смонтирована уникальная технологическая линия
заводского изготовления стеновых модулей, за счет чего появилась возможность всесезонного
ведения работ без удорожания, применения широкого спектра применяемых фасадных материалов.

4. Типы стеновых ограждающих панелей
Это стеновой элемент полной заводской готовности, включающий
в свой состав вентилируемый фасад, эффективную теплоизоляцию
и каркас из композитных профилей. Наиболее рациональное
применение данных стеновых модулей в сочетании с кладкой из
штучных материалов в составе стены.
Это трехслойная навесная железобетонная панель с регулируемым
узлом крепления выполнена из высокопрочного легкого
структурированного бетона. Фасадная поверхность панели
выполняется из цветного архитектурного бетона (класса В100) с
различными фактурами: от Классик до Хай-Тек.

5. Типы стеновых ограждающих панелей

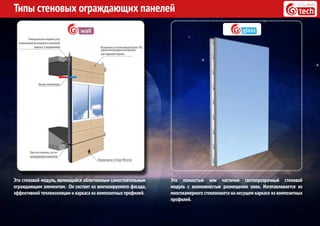

Это полностью или частично светопрозрачный стеновой
модуль с возможностью размещения окон. Изготавливается из
многокамерного стеклопакета на несущем каркасе из композитных
профилей.
Это стеновой модуль, являющийся облегченным самостоятельным
ограждающим элементом. Он состоит из вентилируемого фасада,
эффективной теплоизоляции и каркаса из композитных профилей.

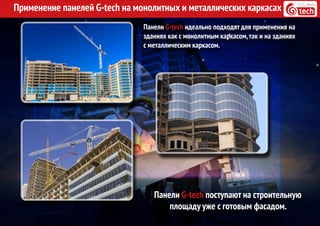

6. Применение панелей G-tech на монолитных и металлических каркасах
Панели G-tech идеально подходят для применения на
зданиях как с монолитным каркасом,так и на зданиях
с металлическим каркасом.
Панели G-tech поступают на строительную
площаду уже с готовым фасадом.

7. Технология монтажа панелей G-tech

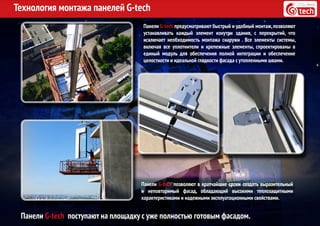

Панели G-tech предусматривают быстрый и удобный монтаж,позволяют
устанавливать каждый элемент изнутри здания, с перекрытий, что
исключает необходимость монтажа снаружи . Все элементы системы,
включая все уплотнители и крепежные элементы, спроектированы в
единый модуль для обеспечения полной интеграции и обеспечение
целостности и идеальной гладкости фасада с утопленными швами.
Панели G-tech поступают на площадку с уже полностью готовым фасадом.
Панели G-tech позволяют в кратчайшие сроки создать выразительный
и неповторимый фасад, обладающий высокими теплозащитными
характеристиками и надежными эксплуатационными свойствами.

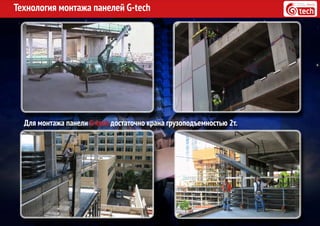

8. Технология монтажа панелей G-tech
Для монтажа панели G-tech достаточно крана грузоподъемностью 2т.

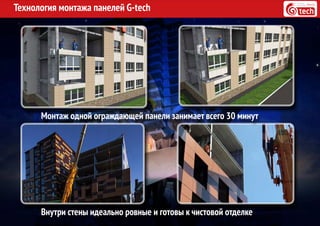

9. Технология монтажа панелей G-tech
Монтаж одной ограждающей панели занимает всего 30 минут
Внутри стены идеально ровные и готовы к чистовой отделке

10. Технология монтажа панелей G-tech

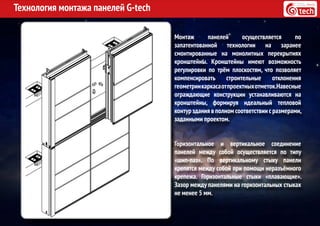

Монтаж панелей осуществляется по
запатентованной технологии на заранее
смонтированные на монолитных перекрытиях
кронштейны. Кронштейны имеют возможность
регулировки по трём плоскостям, что позволяет
компенсировать строительные отклонения
геометриикаркасаотпроектныхотметок.Навесные
ограждающие конструкции устанавливаются на
кронштейны, формируя идеальный тепловой
контур здания в полном соответствии с размерами,
заданными проектом.
Горизонтальное и вертикальное соединение
панелей между собой осуществляется по типу
«шип-паз». По вертикальному стыку панели
крепятся между собой при помощи неразъёмного
крепежа. Горизонтальные стыки «плавающие».
Зазор между панелями на горизонтальных стыках
не менее 5 мм.

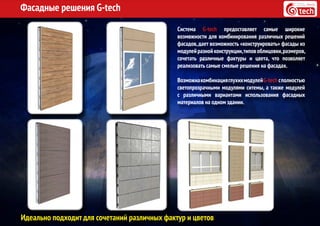

11. Фасадные решения G-tech
Система G-tech предоставляет самые широкие
возможности для комбинирования различных решений
фасадов,дает возможность «конструировать» фасады из
модулейразнойконструкции,типовоблицовки,размеров,
сочетать различные фактуры и цвета, что позволяет
реализовать самые смелые решения на фасадах.
ВозможнакомбинацияглухихмодулейG-tech сполностью
светопрозрачными модулями ситемы, а также модулей
с различными вариантами использования фасадных
материалов на одном здании.
Идеально подходит для сочетаний различных фактур и цветов

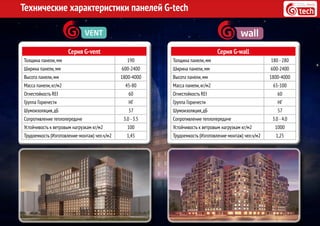

12. Технические характеристики панелей G-tech
Серия G-vent
Толщина панели,мм 190
Ширина панели,мм 600-2400
Высота панели,мм 1800-4000
Масса панели,кг/м2 45-80
Огнестойкость REI 60
Группа Горючести НГ
Шумоизоляция,дБ 57
Сопротивление теплопередаче 3.0 -3.5
Устойчивость к ветровым нагрузкам кг/м2 100
Трудоемкость (Изготовление-монтаж) чел.ч/м2 1,45
Серия G-wall
Толщина панели,мм 180 -280
Ширина панели,мм 600-2400
Высота панели,мм 1800-4000
Масса панели,кг/м2 65-100
Огнестойкость REI 60
Группа Горючести НГ
Шумоизоляция,дБ 57
Сопротивление теплопередаче 3.0 -4.0
Устойчивость к ветровым нагрузкам кг/м2 1000
Трудоемкость (Изготовление-монтаж) чел.ч/м2 1,25

13. Технические характеристики панелей G-tech
Серия G-beton
Толщина панели,мм 230 -300
Ширина панели,мм 600-2400
Высота панели,мм 1800-4000
Масса панели,кг/м2 150-200
Огнестойкость REI 60
Группа Горючести НГ
Шумоизоляция,дБ 65
Сопротивление теплопередаче 3.0 -4.0
Устойчивость к ветровым нагрузкам кг/м2 100
Трудоемкость (Изготовление-монтаж) чел.ч/м2 0.25
Серия G-glass
Толщина панели,мм 180 -280
Ширина панели,мм 600-2400
Высота панели,мм 1800-4000
Масса панели,кг/м2 65-100
Огнестойкость REI 60
Группа Горючести НГ
Шумоизоляция,дБ 57
Сопротивление теплопередаче 3.0 -4.0
Устойчивость к ветровым нагрузкам кг/м2 100
Трудоемкость (Изготовление-монтаж) чел.ч/м2 1,25

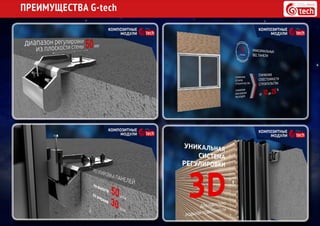

14. ПРЕИМУЩЕСТВА G-tech

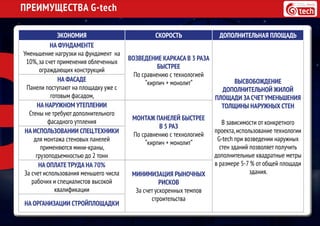

15. ПРЕИМУЩЕСТВА G-tech
Модульная система стенового ограждения G-tech
соответствует самым высоким требованиям,
предъявляемым к строительным материалам.
ЭКОНОМИЯ СКОРОСТЬ ДОПОЛНИТЕЛЬНАЯ ПЛОЩАДЬ
НА ФУНДАМЕНТЕ
Уменьшение нагрузки на фундамент на
10%,за счет применения облеченных
ограждающих конструкций
ВОЗВЕДЕНИЕ КАРКАСА В 3 РАЗА
БЫСТРЕЕ
По сравнению с технологией
“кирпич + монолит“ ВЫСВОБОЖДЕНИЕ
ДОПОЛНИТЕЛЬНОЙ ЖИЛОЙ
ПЛОЩАДИ ЗА СЧЕТ УМЕНЬШЕНИЯ
ТОЛЩИНЫ НАРУЖНЫХ СТЕН
В зависимости от конкретного
проекта,использование технологии
G-tech при возведении наружных
стен зданий позволяет получить
дополнительные квадратные метры
в размере 5-7 % от общей площади
здания.
НА ФАСАДЕ
Панели поступают на площадку уже с
готовым фасадом,
НА НАРУЖНОМ УТЕПЛЕНИИ
Стены не требуют дополнительного
фасадного утпления
МОНТАЖ ПАНЕЛЕЙ БЫСТРЕЕ
В 5 РАЗ
По сравнению с технологией
“кирпич + монолит“
НА ИСПОЛЬЗОВАНИИ СПЕЦ.ТЕХНИКИ
для монтажа стеновых панелей
применяются мини-краны,
грузоподъемностью до 2 тонн
НА ОПЛАТЕ ТРУДА НА 70%
За счет использования меньшего числа
рабочих и специалистов высокой
квалификации
МИНИМИЗАЦИЯ РЫНОЧНЫХ
РИСКОВ
За счет ускоренных темпов
строительства
НА ОРГАНИЗАЦИИ СТРОЙПЛОЩАДКИ

16. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-beton
№ Наименование
1 Эффективная теплоизоляция
2 Термовставка
3
Фасадная облолочка из
структурированного бетона,класса B100
4 Зазор 3-4мм
5 Регулировочный болт
6 Навес
7 Опорный кронштейн
8 Анкер
1
2
3
4
5
6 7
8

17. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-beton
№ Наименование
1 Эффективная теплоизоляция
2
Фасадная облолочка из
структурированного бетона,класса B100
3 Вертикальный шов 3-4мм
4
Композитный “Термопрофиль“
(Алюминий-полиамид)
5 Уплотнитель из EPDM (5 контуров)
6
Термомост из стоклонаполненного
полиамида
7 Высокопрочный легкий бетон B40
1
2
3
4
5
6
7

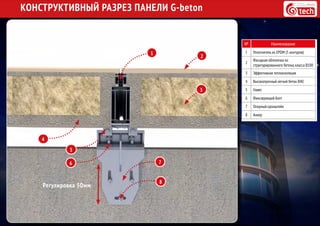

18. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-beton
№ Наименование
1 Уплотнитель из EPDM (5 контуров)
2
Фасадная облолочка из
структурированного бетона,класса B100
3 Эффективная теплоизоляция
4 Высокопрочный легкий бетон B40
5 Навес
6 Фиксирующий болт
7 Опорный кронштейн
8 Анкер
1
3
4
5
6 7
8
Регулировка 50мм
2

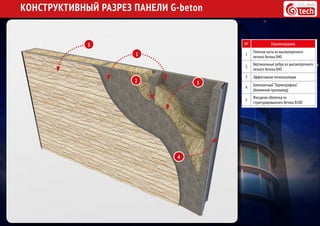

19. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-beton
№ Наименование
1
Плитная часть из высокопрочного
легкого бетона В40
2
Вертикальные ребра из высокопрочного
легкого бетона В40
3 Эффективная теплоизоляция
4
Композитный “Термопрофиль“
(Алюминий-пролиамид)
5
Фасадная оболочка из
структурированного бетона В100
4
1
2 3
5

20. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-vent
№ Наименование
1 Эффективная теплоизоляция
2
Фасадная облолочка из
структурированного бетона,класса B100
3
Несущий профиль
(Алюминий-пролиамид)
4
Обрамляющий профиль
(Алюминий-пролиамид)
5
Внутренняя часть стены
(каменная кладка)
6
Облицовочный материал
(Керамогранит,фиброцемент,терракота)
3
2
1
4
5
6

21. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-vent
№ Наименование
1 Кляммер
2 Уплотнитель из EPDM (5 контуров)
3 4 воздушные камеры
4
Обрамляющий профиль
(Алюминий-пролиамид)
5 Эффективная теплоизоляция
6
Внутренняя часть стены
(каменная кладка)
7 Анкер
8 Опорный кронштейн
3
1
6
5
2
4
78

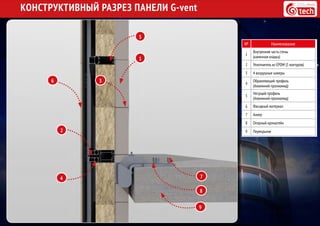

22. КОНСТРУКТИВНЫЙ РАЗРЕЗ ПАНЕЛИ G-vent
№ Наименование
1
Внутренняя часть стены
(каменная кладка)
2 Уплотнитель из EPDM (5 контуров)
3 4 воздушные камеры
4
Обрамляющий профиль
(Алюминий-пролиамид)
5
Несущий профиль
(Алюминий-пролиамид)
6 Фасадный материал
7 Анкер
8 Опорный кронштейн
9 Перекрытие
1
5
4 7
8
9
2
6 3

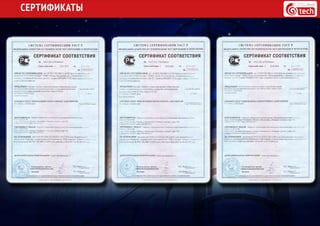

23. СЕРТИФИКАТЫ
