1. Распределенные системы в Одноклассниках
Олег Анастасьев
@m0nstermind
oa@ok.ru

2. 1. Абсолютно надежная сеть
2. Мизерная сетевая задержка
3. Практически безлимитная пропускная способность
4. Полностью однородна
5. Изменение топологии сети незаметны
6. Полностью защищена
7. Управляется одним администратором
8. Транспортировка данных почти ничего не стоит
2
В Одноклассниках

3. 1. Абсолютно надежная сеть
2. Мизерная сетевая задержка
3. Практически безлимитная пропускная способность
4. Полностью однородна
5. Изменение топологии сети незаметны
6. Полностью защищена
7. Управляется одним администратором
8. Транспортировка данных почти ничего не стоит
3
Заблуждения разработчиков распределенных систем
https://en.wikipedia.org/wiki/Fallacies_of_distributed_computing
[Peter Deutsch, 1994; James Gosling 1997]

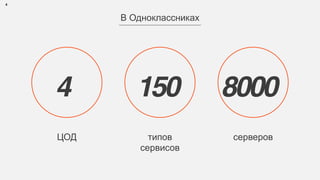

4. 4
4
ЦОД
150
типов
сервисов
8000
серверов
В Одноклассниках

5. 5
инженеры
сетевики
админы
разработчики

6. 6
Страница друзей
1. Получить список друзей
2. Применить фильтр
3. Подавить ЧС
4. Получить профили
5. Отсортировать
6. Получить наклейки
7. Посчитать счетчики

7. 7
Простой способ
SELECT * FROM friendlist f, users u
JOIN ON f.vertexId=u.userId
WHERE u.userId=? AND f.kind=?
AND NOT EXISTS( SELECT * FROM blacklist …)
…

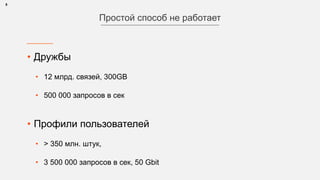

8. • Дружбы
• 12 млрд. связей, 300GB
• 500 000 запросов в сек
8
Простой способ не работает
• Профили пользователей
• > 350 млн. штук,
• 3 500 000 запросов в сек, 50 Gbit

9. 9
Работает так
web frontend API frontend
app server
one-graph user-cache black-list
(микро) сервисы

10. 10
Анатомия (микро) сервиса
Ремотный интерфейс
Логика , Кеши
[ Локальное хранилище ]
1 JVM

11. 11
Анатомия (микро) сервиса
Ремотный интерфейс
https://github.com/odnoklassniki/one-nio
interface GraphService extends RemoteService {
@RemoteMethod
long[] getFriendsByFilter(@Partition long vertexId, long relationMask);
}
interface UserCache {
@RemoteMethod
User getUserById(long id);
}

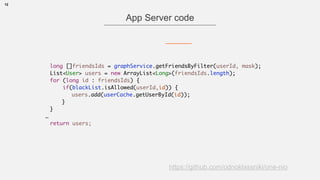

12. 12
App Server code
https://github.com/odnoklassniki/one-nio
long []friendsIds = graphService.getFriendsByFilter(userId, mask);
List<User> users = new ArrayList<>(friendsIds.length);
for (long id : friendsIds) {
if(blackList.isAllowed(userId,id)) {
users.add(userCache.getUserById(id));
}
}
…
return users;

13. • По таким значениям партиционируем
• У сервиса есть стратегия
• long id -> int partitionId(id) -> node1,node2,…
• Стратегии разные
• Cassandra ring, Voldemort partitions
• или…
13
interface GraphService extends RemoteService {
@RemoteMethod
long[] getFriendsByFilter(@Partition long vertexId, long relationMask);
}

14. 14
Взвешенный квадрат
p = id % 16
p = 0
p = 15
p = 1
N01 N02 N03 . . . 019 020
W=1
W=100
N11
node = wrr(p)
SET

15. 15
Проблема в коде
https://github.com/odnoklassniki/one-nio
long []friendsIds = graphService.getFriendsByFilter(userId, mask);
List<User> users = new ArrayList<>(friendsIds.length);
for (long id : friendsIds) {
if(blackList.isAllowed(userId,id)) {
users.add(userCache.getUserById(id));
}
}
…
return users;

16. 16
Цена сетевого запроса
0.1-0.3 ms
0.7-1.0 ms
Другой ЦОД
* цена сильно зависит от конкретной инфраструктуры и фреймворков.
задержка
= 1.0ms * 2 reqs * 200 друзей
= 400 ms
10k друзей задержка = 20 seconds

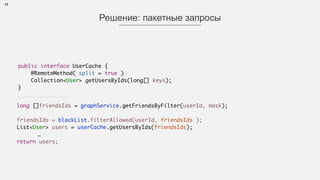

17. 17
Решение: пакетные запросы
public interface UserCache {
@RemoteMethod( split = true )
Collection<User> getUsersByIds(long[] keys);
}
long []friendsIds = graphService.getFriendsByFilter(userId, mask);
friendsIds = blackList.filterAllowed(userId, friendsIds );
List<User> users = userCache.getUsersByIds(friendsIds);
…
return users;

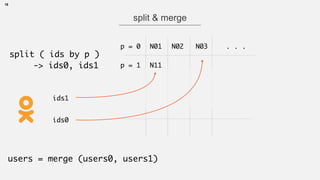

18. 18
split & merge
split ( ids by p )
-> ids0, ids1
p = 0
p = 1
N01 N02 N03 . . .
N11
ids0
ids1
users = merge (users0, users1)

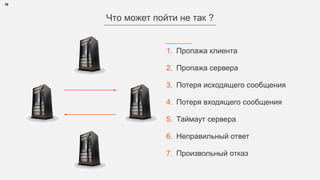

19. 19
1. Пропажа клиента
2. Пропажа сервера
3. Потеря исходящего сообщения
4. Потеря входящего сообщения
5. Таймаут сервера
6. Неправильный ответ
7. Произвольный отказ
Что может пойти не так ?

20. Отказы
Распределенные системы в Одноклассниках

21. • Отказы невозможно предотвратить, только скрыть
• Отказ произойдет обязательно.
• Ключ к скрытию отказов - избыточность:
• Информации (коды защиты от ошибок)
• Железа (резервирование, реплики, дублирующие схемы)
• Времени (транзакции, retries)
21
Что делать с отказами ?

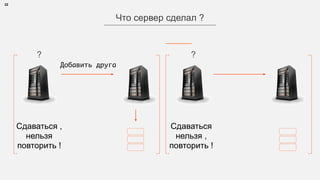

22. 22
Что сервер сделал ?
Сдаваться
нельзя ,
повторить !
Сдаваться ,
нельзя
повторить !
? ?
Добавить друга

23. • Со стороны клиента - неизвестно
• Что клиент может сделать ?
• Не давать никаких гарантий
• Никогда не повторять запрос. Максимум 1 раз. At Most Once.
• Всегда повторять запрос. По меньшей мере 1 раз. At Least Once.
23
Был ли друг добавлен ?

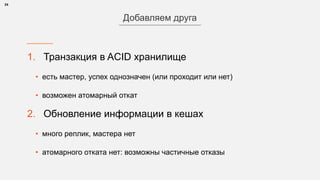

24. 1. Транзакция в ACID хранилище
• есть мастер, успех однозначен (или проходит или нет)
• возможен атомарный откат
2. Обновление информации в кешах
• много реплик, мастера нет
• атомарного отката нет: возможны частичные отказы
24
Добавляем друга

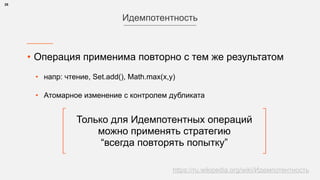

25. • Операция применима повторно с тем же результатом
• напр: чтение, Set.add(), Math.max(x,y)
• Упорядоченное Атомарное изменение с контролем дубликата
25
Идемпотентность
Только для Идемпотентных операций
можно применять стратегию
“всегда повторять попытку”
https://ru.wikipedia.org/wiki/Идемпотентность

26. 26
Идемпотентность в ACID хранилище
Подружиться
ждем; timeout
Подружиться
Подружились!
Уже друзья ?
Нет, делаем изменения!
Уже друзья ?
Да, ничего не делаем !

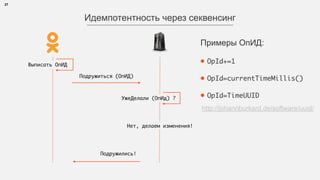

27. 27
Идемпотентность через секвенсинг
Подружиться (ОпИД)
Подружились!
УжеДелали (ОпИд) ?
Нет, делаем изменения!
Выписать ОпИД
Примеры ОпИД:
• OpId+=1
• OpId=currentTimeMillis()
• OpId=TimeUUID
http://johannburkard.de/software/uuid/

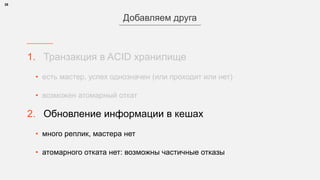

28. 1. Транзакция в ACID хранилище
• есть мастер, успех однозначен (или проходит или нет)
• возможен атомарный откат
2. Обновление информации в кешах
• много реплик, мастера нет
• атомарного отката нет: возможны частичные отказы
28
Добавляем друга

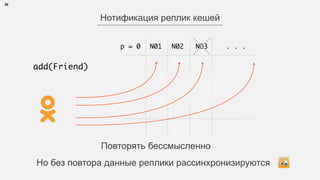

29. 29
Нотификация реплик кешей
add(Friend)
p = 0 N01 N02 N03 . . .
Но без повтора данные реплики рассинхронизируются
Повторять бессмысленно

30. • Процесс синхронизации данных
• Непрерывно читает изменения из транзакционного хранилища
SELECT * FROM users WHERE modified > ?
• Применяет их в память кеша
• Загружает изменения при старте ноды
• Повтор - ненужен.
30
Синхронизируем кеш через БД

31. 31
Смерть через таймаут
STW GC
Подружиться
ждем; timeout
конец
пула потоков

32. 1. Клиенты перестают обращаться к серверу
После Х непрерывных отказов за последнюю секунду
2. Клиенты мониторят доступность сервера
В фоне, раз в минуту
3. И возвращают его в ротацию
32
Вывод из ротации

33. 33
Смерть через торможение
Avg = 1.5ms
Max = 1.5c
24 cpu cores
Cap = 24,000 ops
Cтавить таймаут = 2.4ms ?
Выводить из ротации если среднее > 2.4ms ?
Avg = 24ms
Max = 1.5c
24 cpu cores
Cap = 1,000 ops
10,000 ops

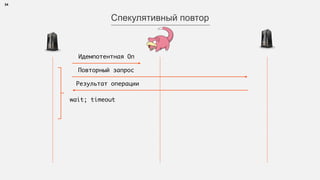

34. 34
Спекулятивный повтор
Идемпотентная Оп
wait; timeout
Повторный запрос
Результат операции

35. • Применим не всегда
• Идемпотентные операции
дополнительная нагрузка,
трафик
• Балансируем спекуляцию: всегда, >99p, >avg
35
Спекулятивный повтор
• Лучше
• Задержки 99p, средние
• Стабильность системы
Классы, задержка 99p, наносекунды.
без спекулятивного повтора (желтый)
и с ним (красный)
^^^ пики до 1 сек ^^^

36. Больше отказов !
Распределенные системы в Одноклассниках

37. • Чрезмерная нагрузка
• Чрезмерная паранойя
• Баги
• Люди
• Масштабные аварии
37
Отказ всех реплик сервиса

38. 38
Использовать другие источники,
деградация консистентности
Использовать неполные данные,
частичная деградация функции
Отключать функцию полностью
Деградировать!

39. 39
Код
interface UserCache {
@RemoteMethod
Distributed<Collection<User>> getUsersByIds(long[] keys);
}
interface Distributed<D>
{
boolean isInconsistency();
D getData();
}
class UserCacheStub implements UserCache {
Distributed<Collection<User>> getUsersByIds(long[] keys) {
return Distributed.inconsistent();
}
}

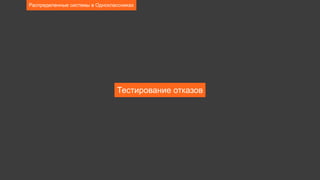

40. Тестирование отказов
Распределенные системы в Одноклассниках

41. 41
Свой продукт
“Стандартные” продукты - особенно !
“Админские” маневры
Что тестировать ?

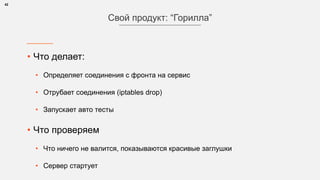

42. • Что делает:
• Определяет соединения с фронта на сервис
• Отрубает соединения (iptables drop)
• Запускает авто тесты
• Что проверяем
• Что ничего не валится, показываются красивые заглушки
• Сервер стартует
42
Свой продукт: “Горилла”

43. • Тестовый стенд с синтетический нагрузкой ?
- Топология сети не неизменна
- Сложно воспроизвести профиль нагрузки.
• На продакшене!
• Но чтобы никто не заметил
• Проверяем сценарии отказов и восстановления
43
Как тестировать стандартные решения ?

44. 44
Зеркало
UserCacheProxy
UserCacheImpl UserCacheNew
primary mirror
1. Вызываем primary
2. В отдельном тред пуле mirror. Сравниваем.
3. На основании конфигурации отключаем, переключаем
one-conf

45. Диагностика
Распределенные системы в Одноклассниках

46. • Быстрое определение существования аварии
• Локализация проблемы
• Своевременное предупреждение аварий
46
Зачем

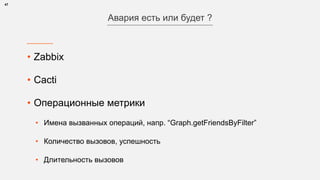

47. • Zabbix
• Cacti
• Операционные метрики
• Имена вызванных операций, напр. “Graph.getFriendsByFilter”
• Количество вызовов, успешность
• Длительность вызовов
47
Авария есть или будет ?

48. • Оперативную статистику и тренды
• Агрегированное число вызовов и ошибок
• Агрегации задержек
• Среднее, Макс
• Перцентили 50,75,98,99,99.9
48
Что показывают графики

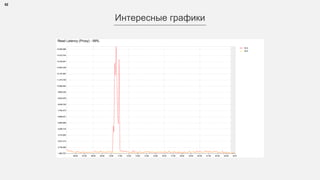

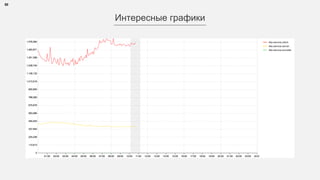

49. 49
Интересные графики

50. 50
Авто поиск аномалий

51. • Возможностей отказов в распределенных системах безграничны
• Отказы маскируются за счет информации, времени, железа
• При немаскируемых отказах - деградируем !
• Отказы надо тестировать наравне с функционалом
• Отказы нужно диагностировать и предупреждать на проде
51
Краткое содержание предыдущих слайдов

52. 52 Распределенные системы в Одноклассниках, JBreak 2016
slideshare.net/m0nstermind
https://v.ok.ru/publishing.html
http://www.cs.yale.edu/homes/aspnes/classes/465/notes.pdf
Notes on Theory of Distributed Systems CS 465/565:
Spring 2014
James Aspnes
Тут можно узнать больше:
