- 1. VIII Міжнародний форум “Паливно-енергетичний комплекс України: сьогодення та майбутнє ” Круглий стіл “Перспективи виробництва теплової та електричної енергії при утилізації твердих побутових відходів в умовах мегаполіса” Київ, 22-24 вересня 2010 р. Варламов Г.Б., Позняков П.О., Кузьменко Д.О., Супрун С.А.,Ткаченко А.С. Высокоэффективная трубчатая технологыя сжиганияВысокоэффективная трубчатая технологыя сжигания газов утилизации бытовых отходов мегаполисагазов утилизации бытовых отходов мегаполиса Доповідач: проректор НТУУ “КПІ”, д.т.н., проф. Варламов Геннадій Борисович
- 2. Создание и внедрения высокоэффективных технологийсжигания топлива Актуальность : 1. Назрела модернизация и реконструкция энергетического оборудования ( физически и морально устаревшая технология энергопроизводства ) 2.Необходимость комплексного повышения энергетической эффективности и экологической безопасности энергопроизводства ( повышение стоимости энергоресурсов, вступление в силу с 2005г. Киотского протокола и т.д. и т.п.)
- 3. Сложности создания высокоэффективных технологийсжигания газа 1. Разрозненность существующих методов и способов повышения энергоэкологической эффективности сжигания газообразных топлив 2. Большая затратность и монопольная защищенность реализации зарубежных методов и технологий 3. Для всех используемых методов характерна селективность и неоднозначность влияния на разные показатели 4 . Не удается эффективно применять одни и те же методы в горелочных системах различного назначения (котлы,теплогенераторы,камеры сгорания ГТУ)
- 4. ТИПЫ ТРУБЧАТЫХ МОДУЛЕЙ Тип модуля Особенности смесеобразования Конфигурация ТМДДиффузионное без внутренней насадки ТМДН Диффузионное с внутренней насадкой ТМП Предварительное без внутренней насадки ТМК Комбинированное о т о т о т

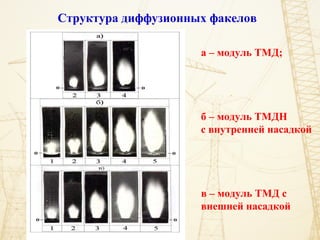

- 5. Структура диффузионных факелов а– модуль ТМД; б – модуль ТМДН с внутренней насадкой в – модуль ТМД с внешней насадкой

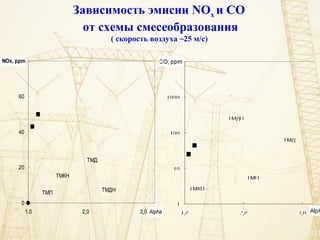

- 6. Зависимость эмисии NOxи СО от схемы смесеобразования ( скорость воздуха ~25 м/с) 0 20 40 60 80 1,0 2,0 3,0 Alpha NOx, ppm ТМД ТМДН ТМКН ТМП

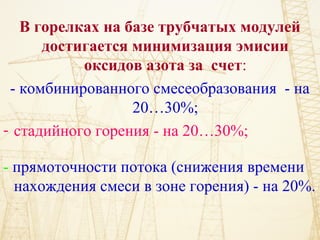

- 7. В горелках набазе трубчатых модулей достигается минимизация эмисии оксидов азота за счет: - комбинированного смесеобразования - на 20…30%; - стадийного горения - на 20…30%; - прямоточности потока (снижения времени нахождения смеси в зоне горения) - на 20%.
- 8. Достигнутые результаты: • Разработанатехническая документация на горелки серии ДСГМ (всього 6 типорозмеров с тепловой мощностью от 0,3 до 12 МВт), на которые Межведомственной комисией утверджены технические условия на их производство и эксплуатацию (ТУ У 29.2- 05417035-053-2003) • Разработана техническая документация на агрегаты отопительные модульные поверхностного типа: АОМ-0.25, АОМ-0.315, АОМ- 0.5, АОМ-1.0. и утверджены технические условия на их производство (ТУ У 28.2-05417035-050-2002).

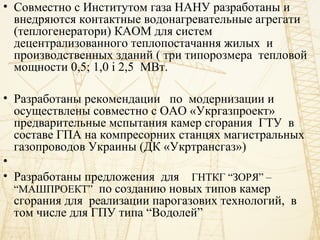

- 9. • Совместно сИнститутом газа НАНУ разработаны и внедряются контактные водонагревательные агрегати (теплогенератори) КАОМ для систем децентрализованного теплопостачання жилых и производственных зданий ( три типорозмера тепловой мощности 0,5; 1,0 і 2,5 МВт. • Разработаны рекомендации по модернизации и осуществлены совместно с ОАО «Укргазпроект» предварительные мспытания камер сгорания ГТУ в составе ГПА на компресорних станцях магистральных газопроводов Украины (ДК «Укртрансгаз») • • Разработаны предложения для ГНТКГ “ЗОРЯ” – “МАШПРОЕКТ” по созданию новых типов камер сгорания для реализации парогазових технологий, в том числе для ГПУ типа “Водолей”

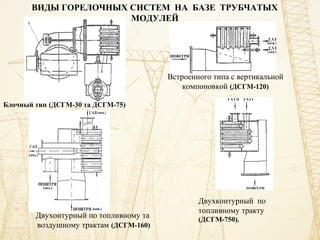

- 10. ВИДЫ ГОРЕЛОЧНЫХ СИСТЕМНА БАЗЕ ТРУБЧАТЫХ МОДУЛЕЙ Двухконтурный по топливному тракту (ДСГМ-750). Блочный тип (ДСГМ-30 та ДСГМ-75) Встроенного типа с вертикальной компоновкой (ДСГМ-120) Двухонтурный по топливному та воздушному трактам (ДСГМ-160)

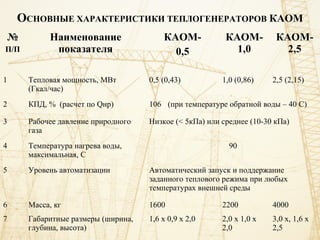

- 11. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВКАОМ № П/П Наименование показателя КАОМ- 0,5 КАОМ- 1,0 КАОМ- 2,5 1 Тепловая мощность, МВт (Гкал/час) 0,5 (0,43) 1,0 (0,86) 2,5 (2,15) 2 КПД, % (расчет по Qнр) 106 (при температуре обратной воды – 40 С) 3 Рабочее давление природного газа Низкое (< 5кПа) или среднее (10-30 кПа) 4 Температура нагрева воды, максимальная, С 90 5 Уровень автоматизации Автоматический запуск и поддержание заданного теплового режима при любых температурах внешней среды 6 Масса, кг 1600 2200 4000 7 Габаритные размеры (ширина, глубина, высота) 1,6 х 0,9 х 2,0 2,0 х 1,0 х 2,0 3,0 х, 1,6 х 2,5

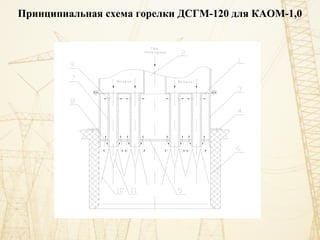

- 12. Принципиальная схема горелкиДСГМ-120 для КАОМ-1,0

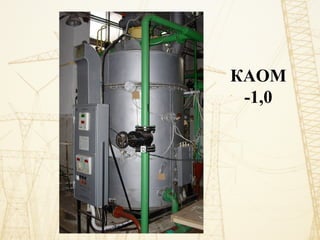

- 13.

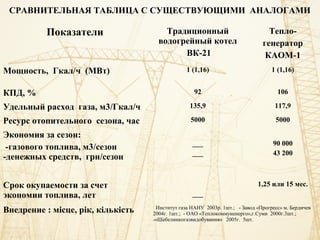

- 14. СРАВНИТЕЛЬНАЯ ТАБЛИЦА ССУЩЕСТВУЮЩИМИ АНАЛОГАМИ Показатели Традиционный водогрейный котел ВК-21 Тепло- генератор КАОМ-1 Мощность, Гкал/ч (МВт) 1 (1,16) 1 (1,16) КПД, % 92 106 Удельный расход газа, м3/Гкал/ч 135,9 117,9 Ресурс отопительного сезона, час 5000 5000 Экономия за сезон: -газового топлива, м3/сезон -денежных средств, грн/сезон ___ ___ 90 000 43 200 Срок окупаемости за счет экономии топлива, лет ___ 1,25 или 15 мес. Внедрение : місце, рік, кількість Институт газа НАНУ 2003р. 1шт.; - Завод «Прогресс» м. Бердичев 2004г. 1шт.; - ОАО «Теплокоммуненерго»,г.Суми 2000г.3шт.; -«Шебелинкогазвидобування» 2005г. 5шт.

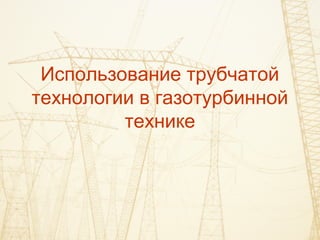

- 15. Использование трубчатой технологии вгазотурбинной технике
- 16. Результаты предварительных испытанийкамеры сгорания ГТУ в составе ГПА типа ГТК-10 Показатель Обо- зна- чение Ра-мер- ность Труб- чатая горе- лка Штат- ная горелк а Значе- ние по ТУ Приведенная мощность при номинальной температуре перед турбиной Nепр кВт 8908 8908 10000 Приведенный расход топливного газа Vtпр м3/год 2943 3313 3600 Удельный расход газа qтг. м3/кВтч 0,33 0,372 0,360 КПД ГТУ при Nenp = const % 31,56 28,03 29,0 Увеличение КПД % 3.53

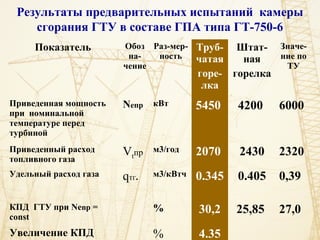

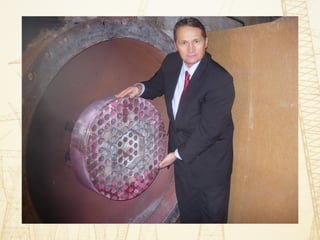

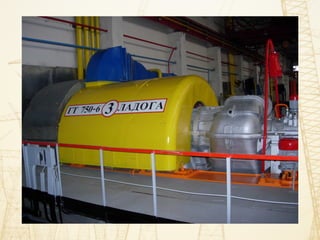

- 19. Результаты предварительных испытанийкамеры сгорания ГТУ в составе ГПА типа ГТ-750-6 Показатель Обоз на- чение Раз-мер- ность Труб- чатая горе- лка Штат- ная горелка Значе- ние по ТУ Приведенная мощность при номинальной температуре перед турбиной Nепр кВт 5450 4200 6000 Приведенный расход топливного газа Vtпр м3/год 2070 2430 2320 Удельный расход газа qтг. м3/кВтч 0.345 0.405 0,39 КПД ГТУ при Nenp = const % 30,2 25,85 27,0 Увеличение КПД % 4.35

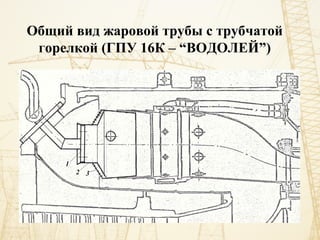

- 20. Общий вид жаровойтрубы с трубчатой горелкой (ГПУ 16К – “ВОДОЛЕЙ”)
- 24. Уникальные аэродинамические и экологическиесвойства рабочего процеса сжигания газообразного топлива в трубчатых модулях позволяют их эффективное использование в горелочных системах: • паровых и водогрейных котлов • теплогенераторов поверхностного и контактного типа (типа АОМ, КАОМ) • камер сгорания ГТУ • монарных ГПУ типа «STIG», «Водолей» • для агрегатов неограниченной тепловой мощности

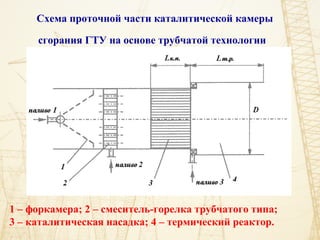

- 25. Схема проточной частикаталитической камеры сгорания ГТУ на основе трубчатой технологии 1 – форкамера; 2 – смеситель-горелка трубчатого типа; 3 – каталитическая насадка; 4 – термический реактор.

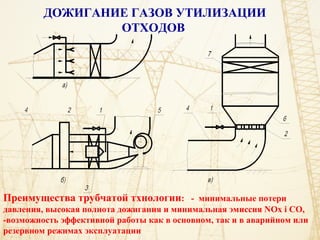

- 26. ДОЖИГАНИЕ ГАЗОВ УТИЛИЗАЦИИ ОТХОДОВ Преимуществатрубчатой тхнологии: - минимальные потери давления, высокая полнота дожигания и минимальная эмиссия NOx і CO, -возможность эффективной работы как в основном, так и в аварийном или резервном режимах эксплуатации

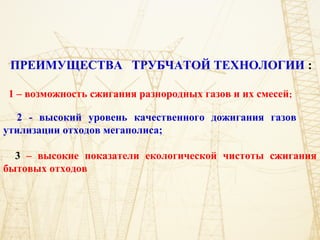

- 27. ПРЕИМУЩЕСТВА ТРУБЧАТОЙ ТЕХНОЛОГИИ: 1 – возможность сжигания разнородных газов и их смесей; 2 - высокий уровень качественного дожигания газов утилизации отходов мегаполиса; 3 – высокие показатели екологической чистоты сжигания бытовых отходов

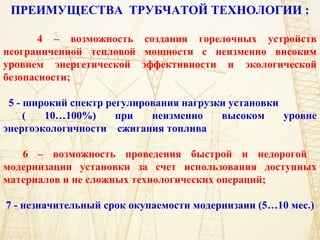

- 28. ПРЕИМУЩЕСТВА ТРУБЧАТОЙ ТЕХНОЛОГИИ: 4 – возможность создания горелочных устройств неограниченной тепловой мощности с неизменно високим уровнем энергетической эффективности и экологической безопасности; 5 - широкий спектр регулирования нагрузки установки ( 10…100%) при неизменно высоком уровне энергоэкологичности сжигания топлива 6 – возможность проведения быстрой и недорогой модернизации установки за счет использования доступных материалов и не сложных технологических операций; 7 - незначительный срок окупаемости модернизаии (5…10 мес.)
- 29. НАУчнО – ТЕХНИІЧЕСКИЙЦЕНТР “ЭКОТЕХНОЛОГИИ И ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕЖЕНИЯ” НАЦІОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УКРАИНЫ “КИЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ” ПРЕДЛОЖЕНИЯ по ТРУБЧАТОЙ ТЕХНОЛОГИИ 1.Модернизация газосжигательных систем любой конструкции и мощности 2.Разработка и установка горелочных устройств на установки различных типов 3. Мобильная и быстроокупаемая модернизация сжигательных систем 4. Проектираование, разработка и монтаж горелочных систем на отечественные и зарубежные установки энергетического и приводного типа
- 30. ТВА • ТВА –все про нього

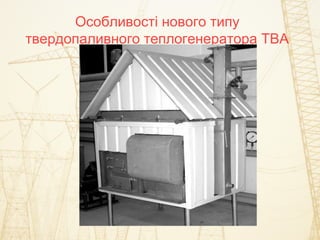

- 31. Особливості нового типу твердопаливноготеплогенератора ТВА
- 32.

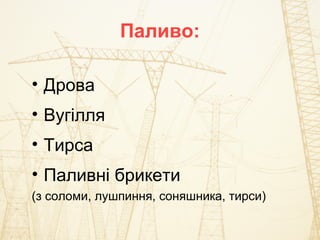

- 33. Паливо: • Дрова • Вугілля •Тирса • Паливні брикети (з соломи, лушпиння, соняшника, тирси)
- 34.

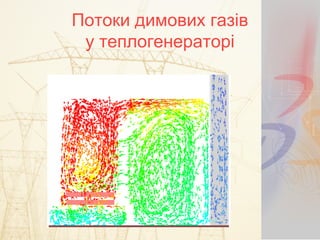

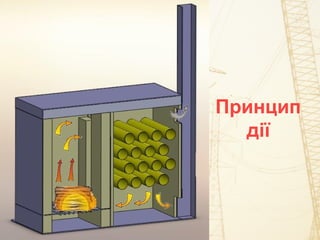

- 35. Потоки димових газів утеплогенераторі

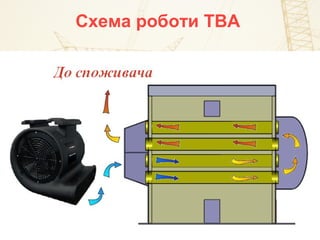

- 36.

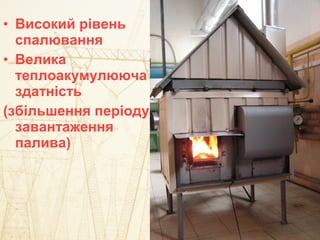

- 37. • Високий рівень спалювання •Велика теплоакумулююча здатність (збільшення періоду завантаження палива)
- 38. НАУчнО – ТЕХНИІЧЕСКИЙЦЕНТР “ЭКОТЕХНОЛОГИИ И ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕЖЕНИЯ” НАЦІОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УКРАИНЫ “КИЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ” Варламов Геннадий Борисович д.т.н., проф. проректор НТУУ “КПИ”, директор НТЦ “ЭКОТЭС” e-mail: varlamov@kpi.ua http://www.ntu-kpi.ua/ecotez
