「Applibot presents SmartphoneGame on AWS !!」セミナーにて使用したスライドです。アプリボットでは、AWSを利用しており、運用をしていく上での「データの可視化とコスト管理」について紹介しています。

1. データの可視化と
コスト管理

2. 今日話したいこと

3. AWS内のデータを
手早くみれるようにして
無駄を省こう！

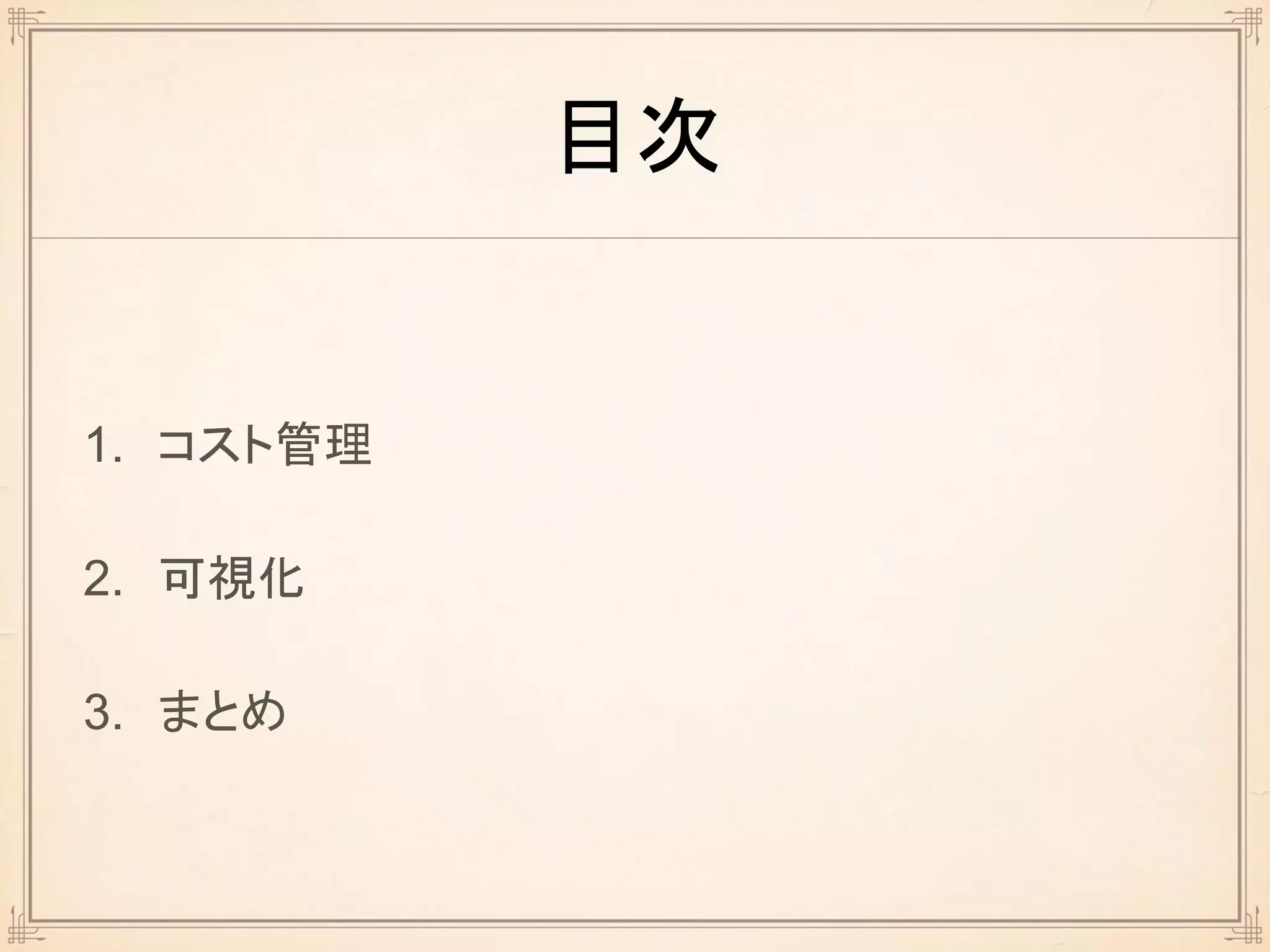

4. 目次
1. コスト管理
2. 可視化
3. まとめ

5. コスト管理

6. コスト = お金・手間

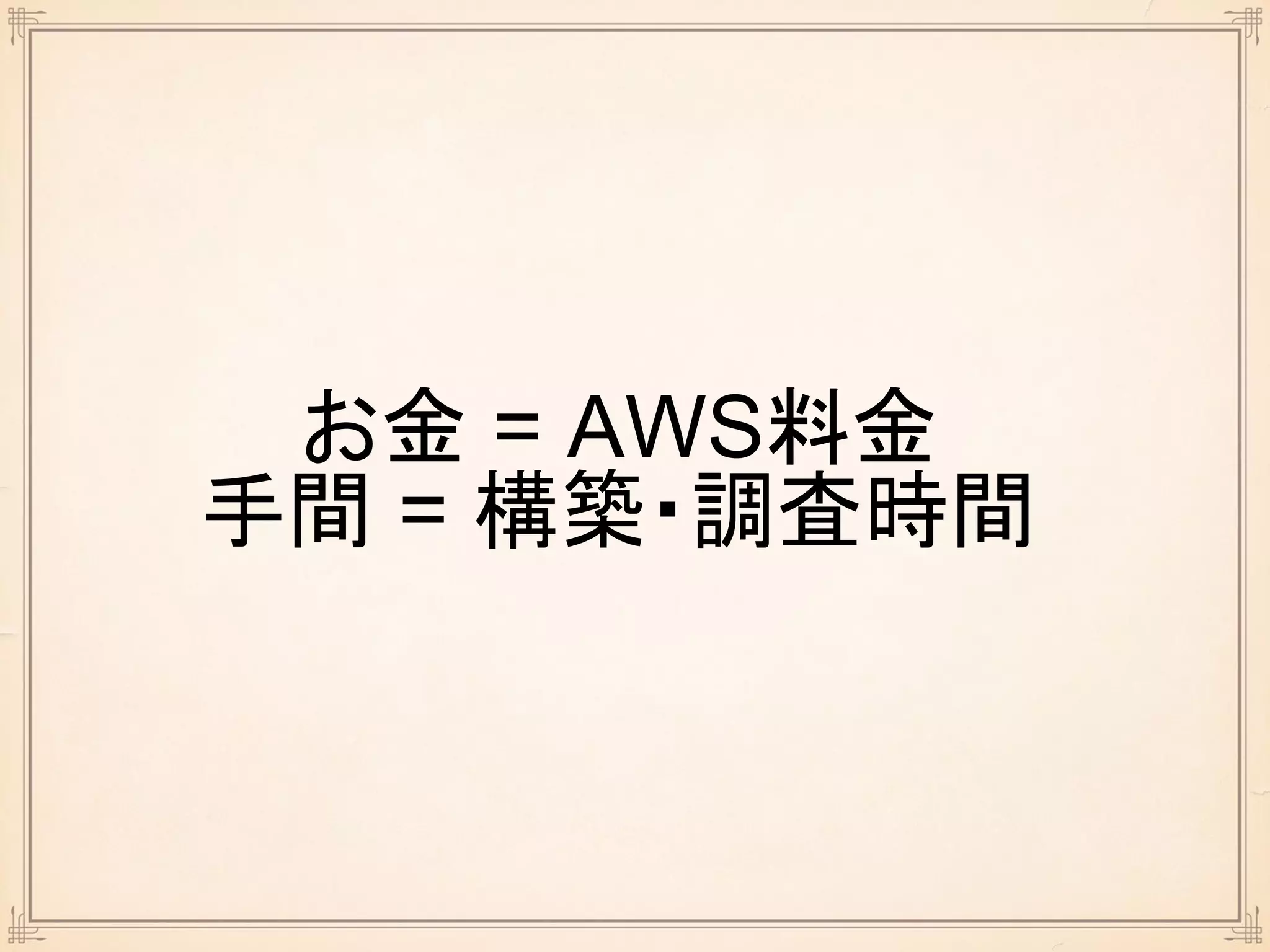

7. お金 = AWS料金
手間 = 構築・調査時間

8. AWSあるある？
たぶん

9. 無駄遣いしてない？

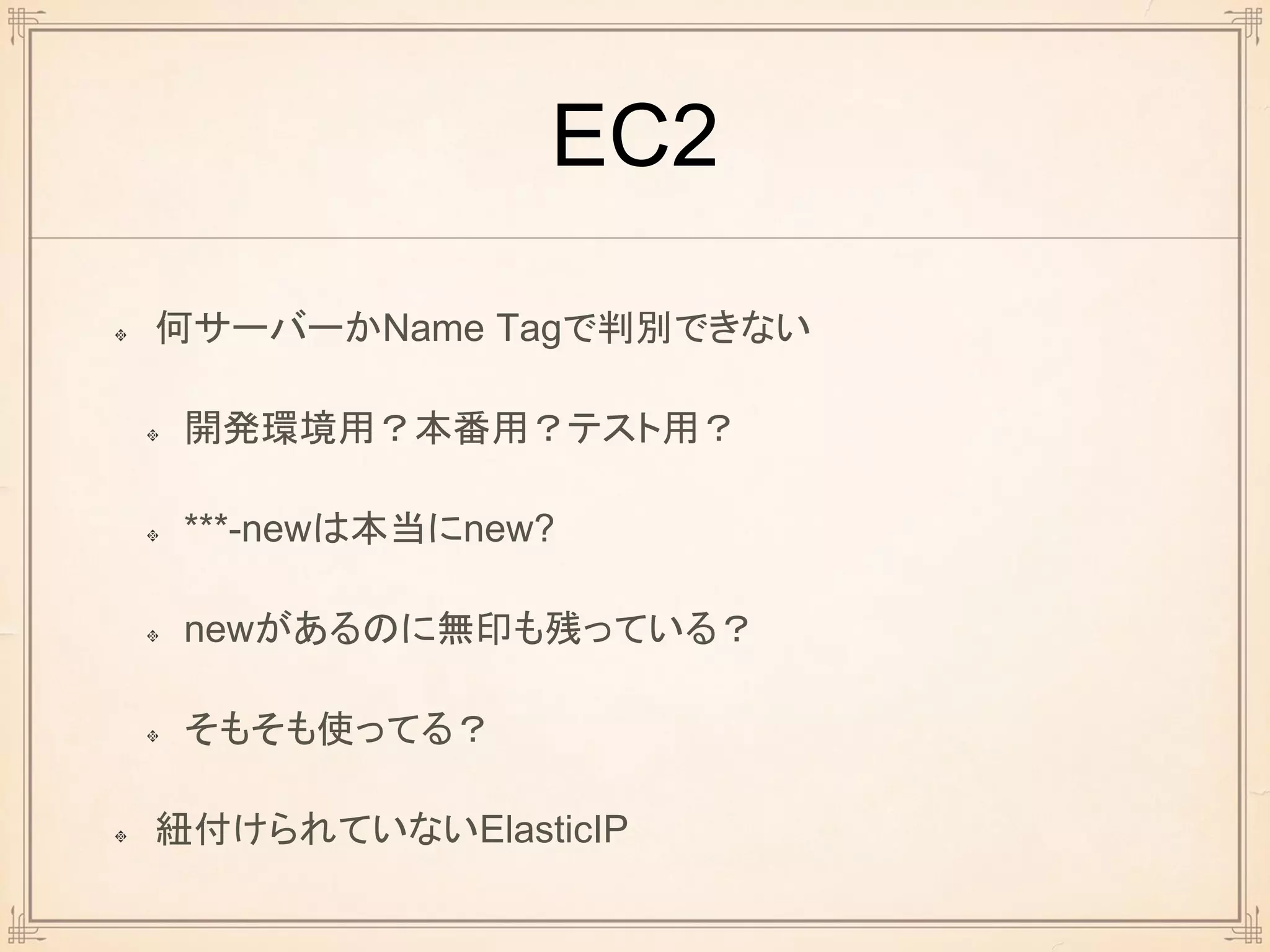

10. EC2
何サーバーかName Tagで判別できない
開発環境用？本番用？テスト用？
***-newは本当にnew?
newがあるのに無印も残っている？
そもそも使ってる？
紐付けられていないElasticIP

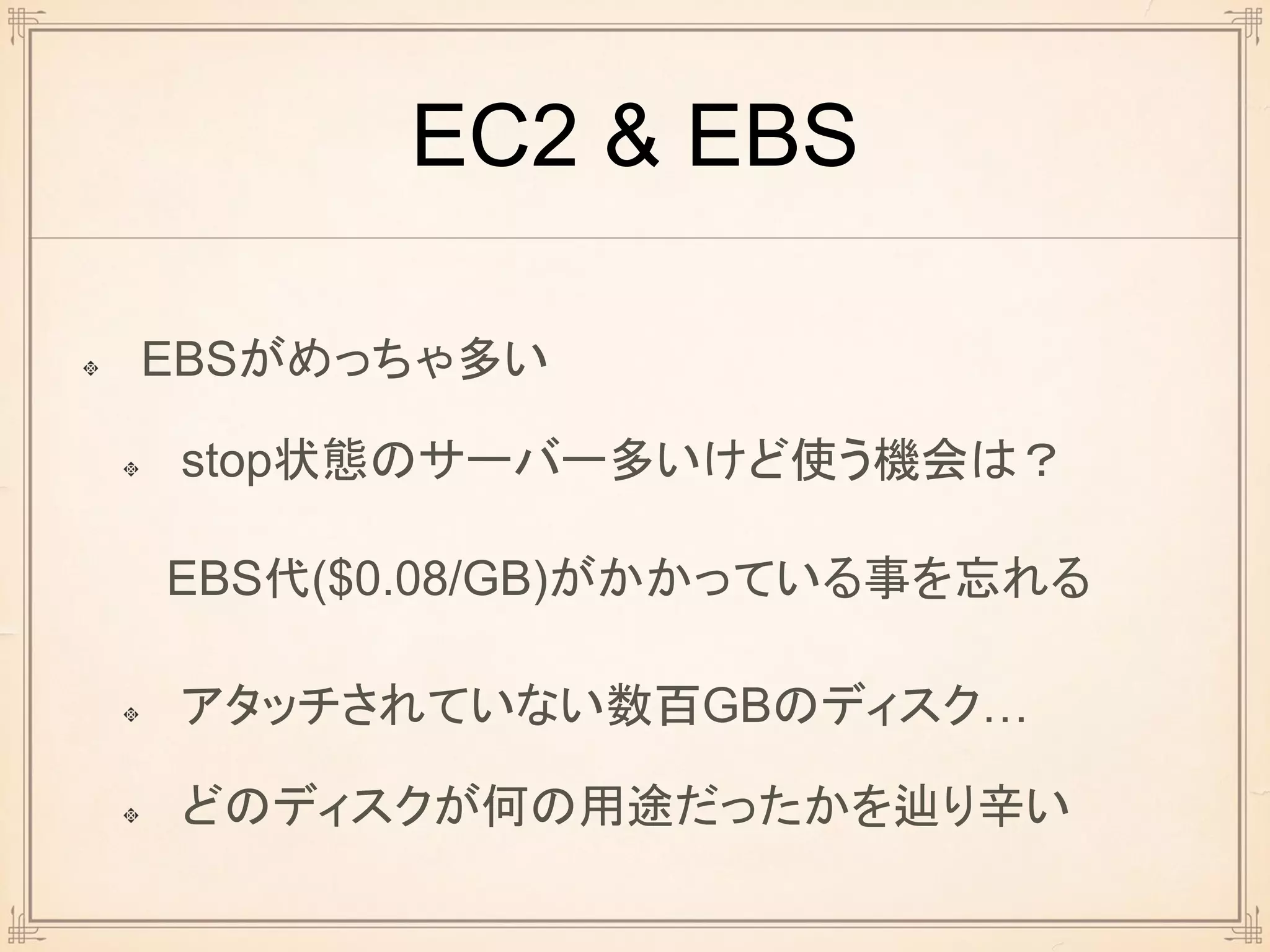

11. EC2 & EBS
EBSがめっちゃ多い
stop状態のサーバー多いけど使う機会は？
EBS代($0.08/GB)がかかっている事を忘れる
アタッチされていない数百GBのディスク…
どのディスクが何の用途だったかを辿り辛い

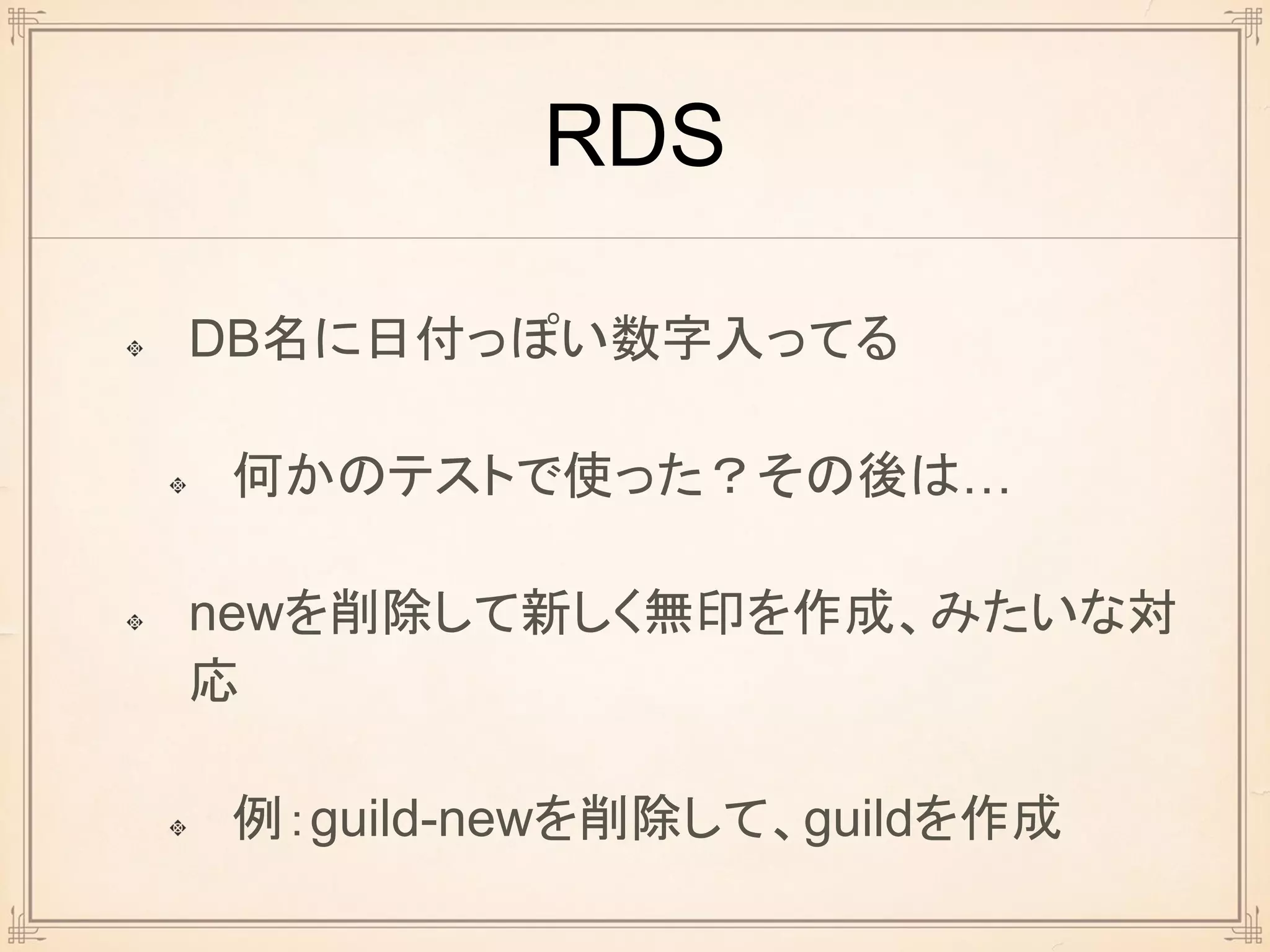

12. RDS
DB名に日付っぽい数字入ってる
何かのテストで使った？その後は…
newを削除して新しく無印を作成、みたいな対
応
例：guild-newを削除して、guildを作成

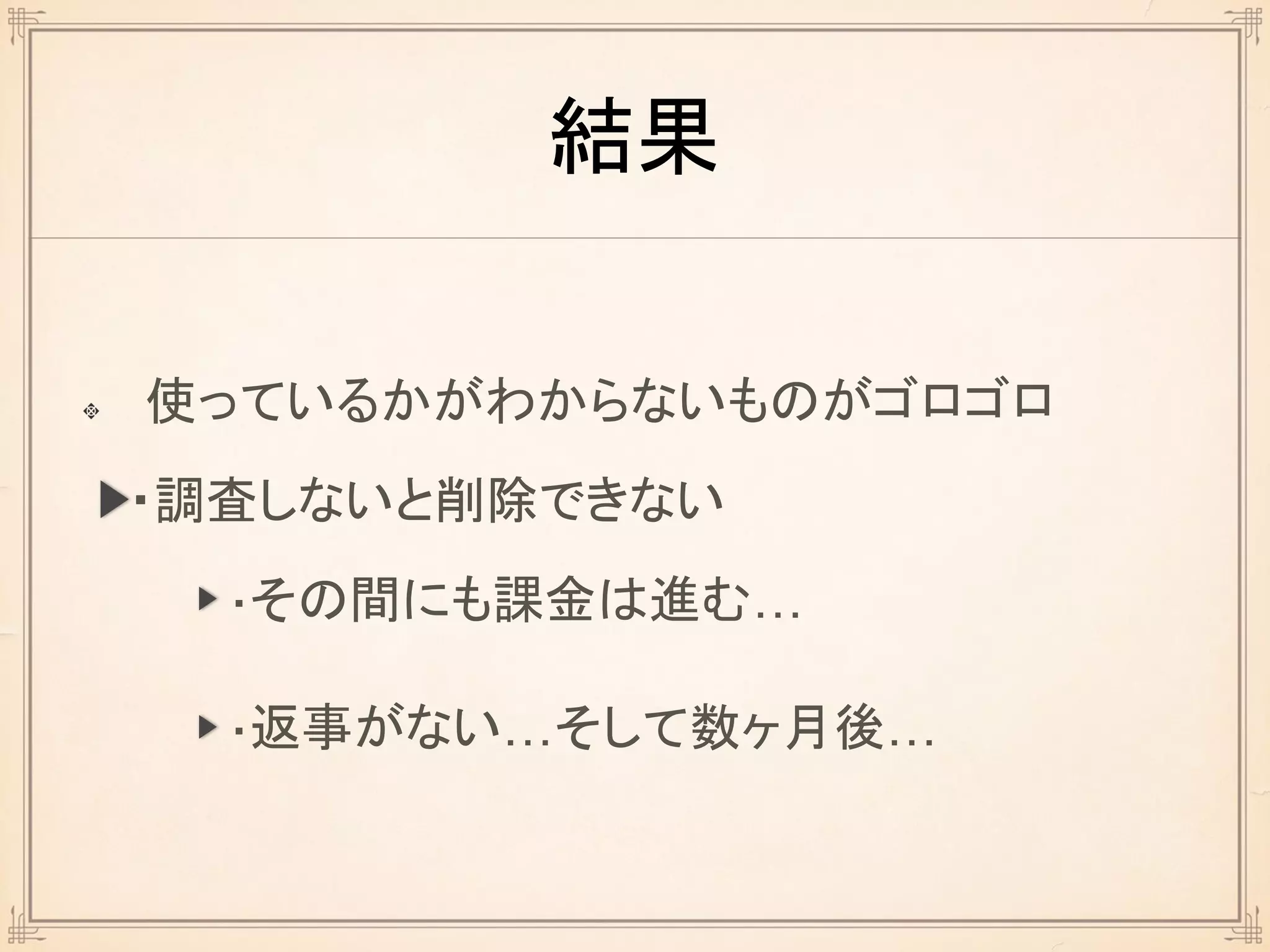

13. 結果
使っているかがわからないものがゴロゴロ
・調査しないと削除できない
・その間にも課金は進む…
・返事がない…そして数ヶ月後…

14. そんな状況に陥らない為に

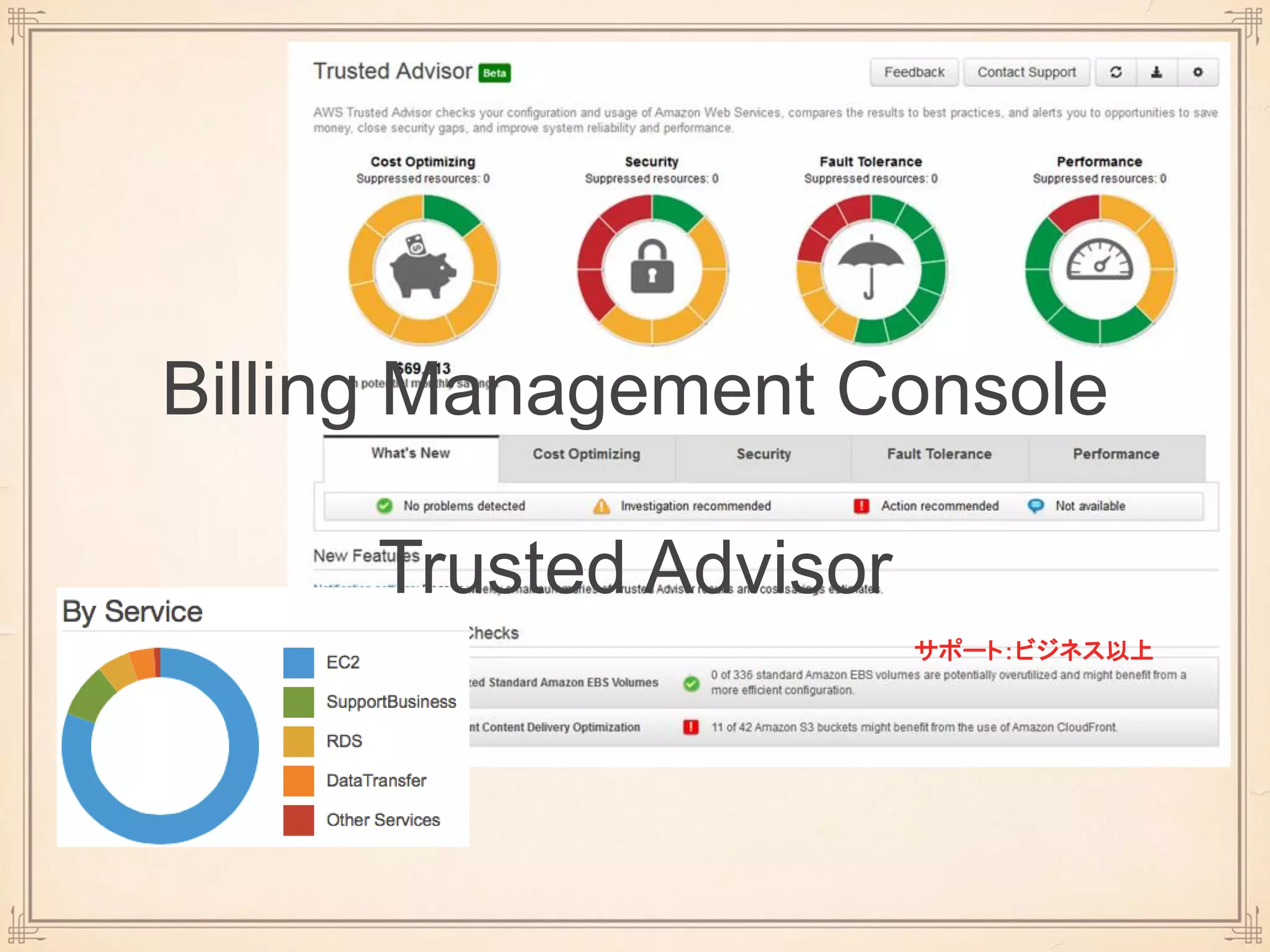

15. サポート：ビジネス以上
Billing Management Console
Trusted Advisor

16. でも

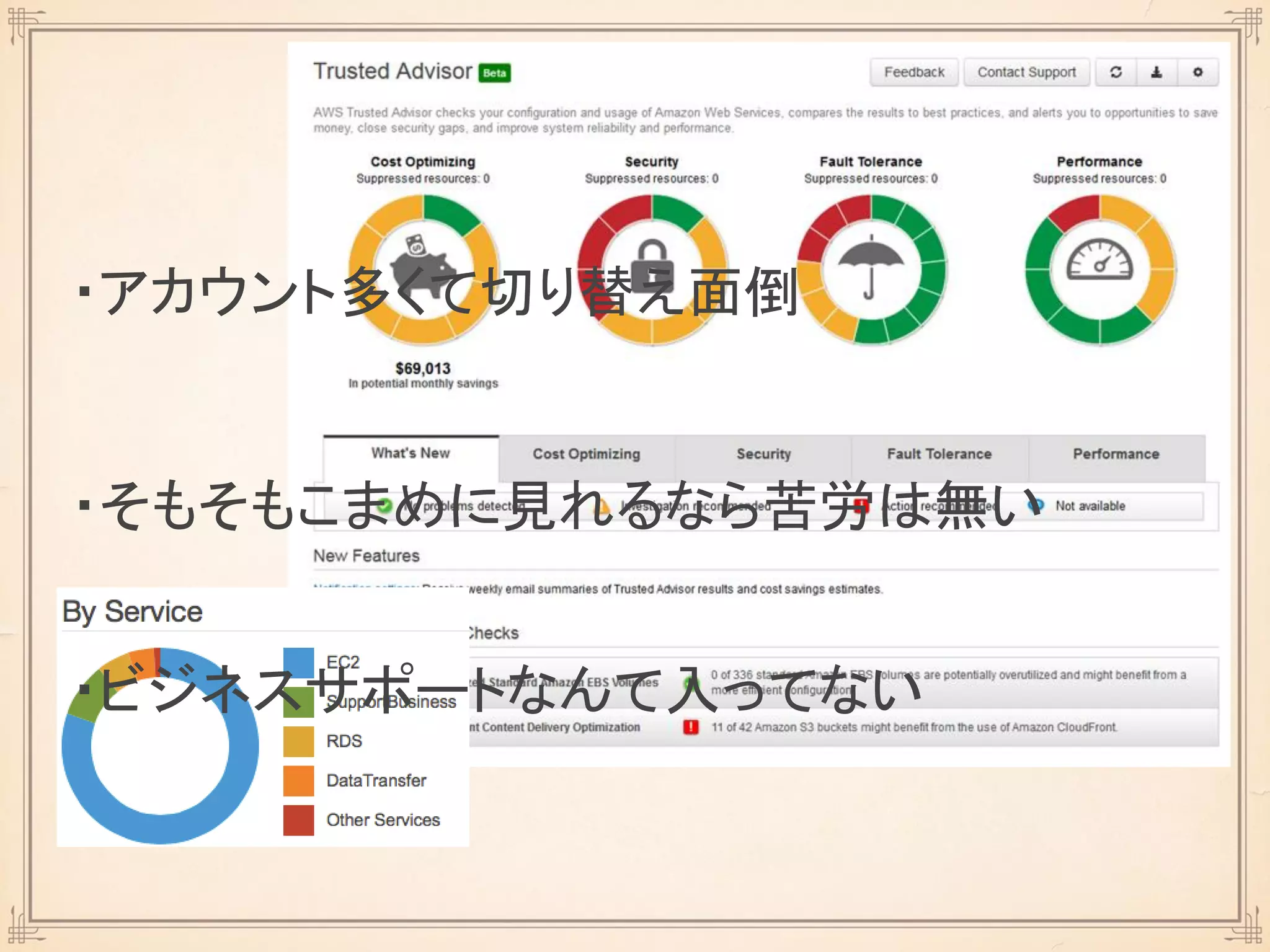

17. ・アカウント多くて切り替え面倒
・そもそもこまめに見れるなら苦労は無い
・ビジネスサポートなんて入ってない

18. ＿人人人人人＿
＞ 自動化 ＜
￣Y^Y^Y^Y￣

19. ＿人人人人人人人人人人人人人人＿
＞ プログラマブルなインフラ ＜
￣Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y￣

20. 扱いやすくしよう

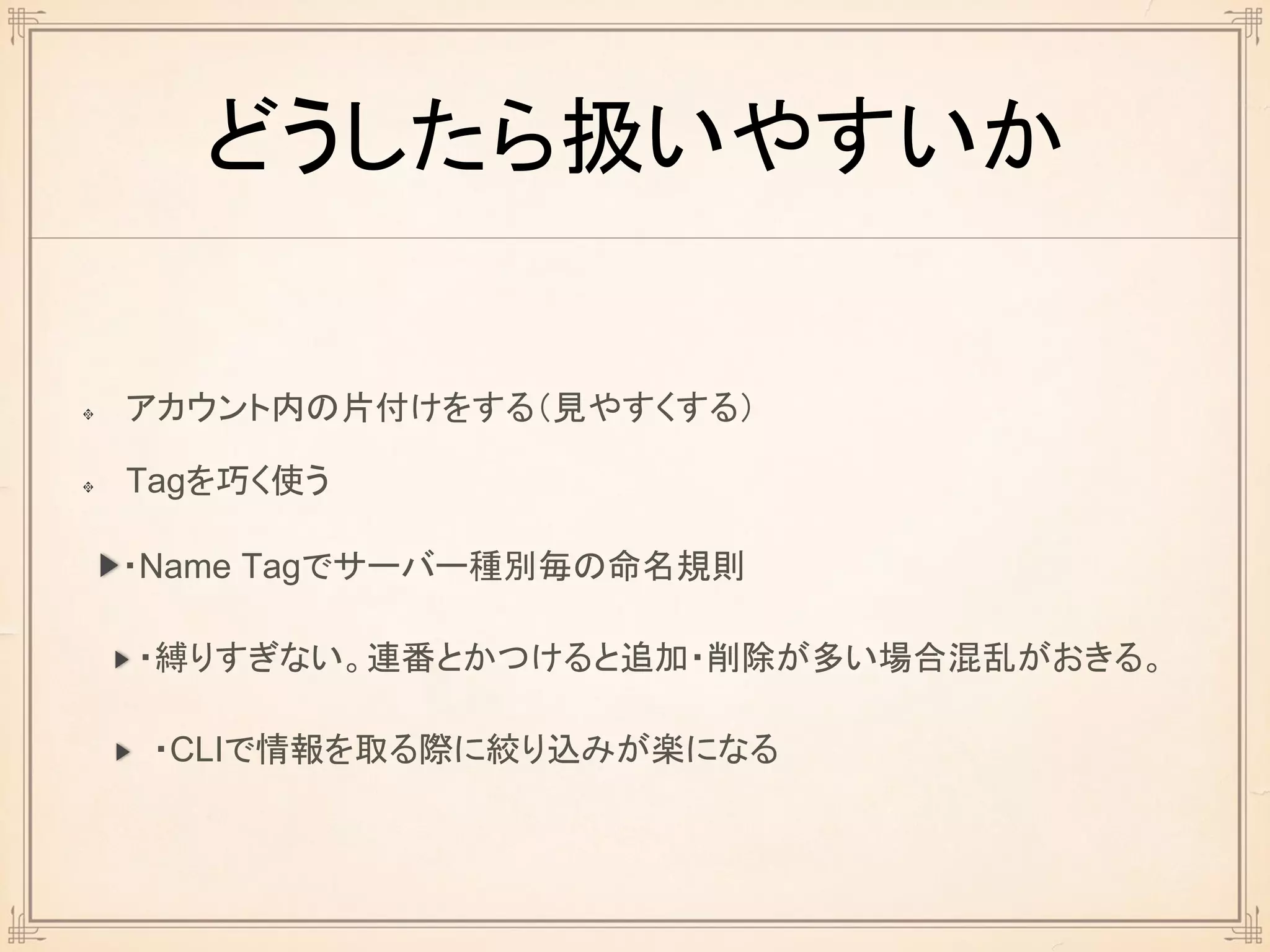

21. どうしたら扱いやすいか
アカウント内の片付けをする（見やすくする）
Tagを巧く使う
・Name Tagでサーバー種別毎の命名規則
・縛りすぎない。連番とかつけると追加・削除が多い場合混乱がおきる。
・CLIで情報を取る際に絞り込みが楽になる

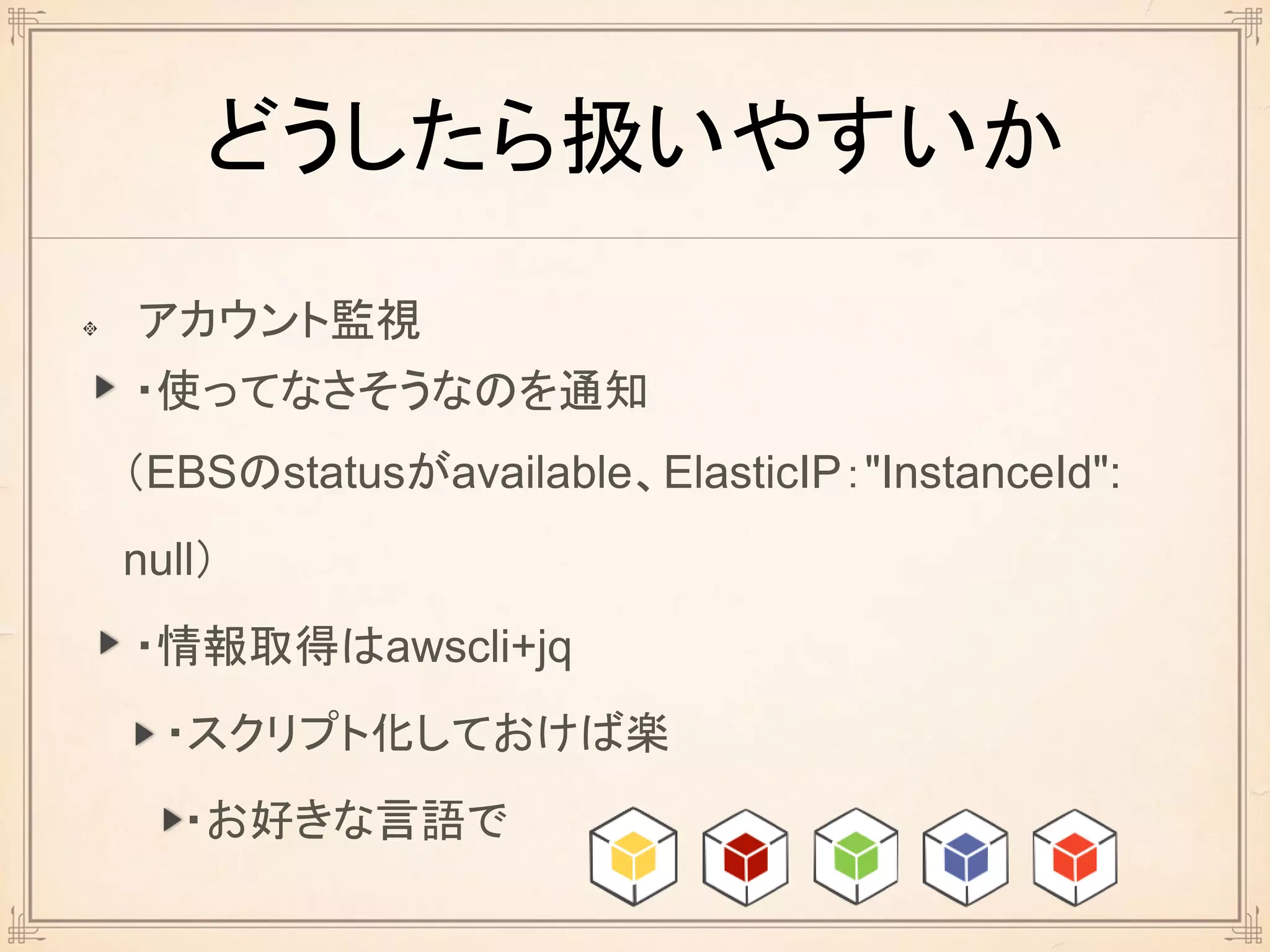

22. どうしたら扱いやすいか
アカウント監視
・使ってなさそうなのを通知
（EBSのstatusがavailable、ElasticIP："InstanceId":
null）
・情報取得はawscli+jq
・スクリプト化しておけば楽
・お好きな言語で

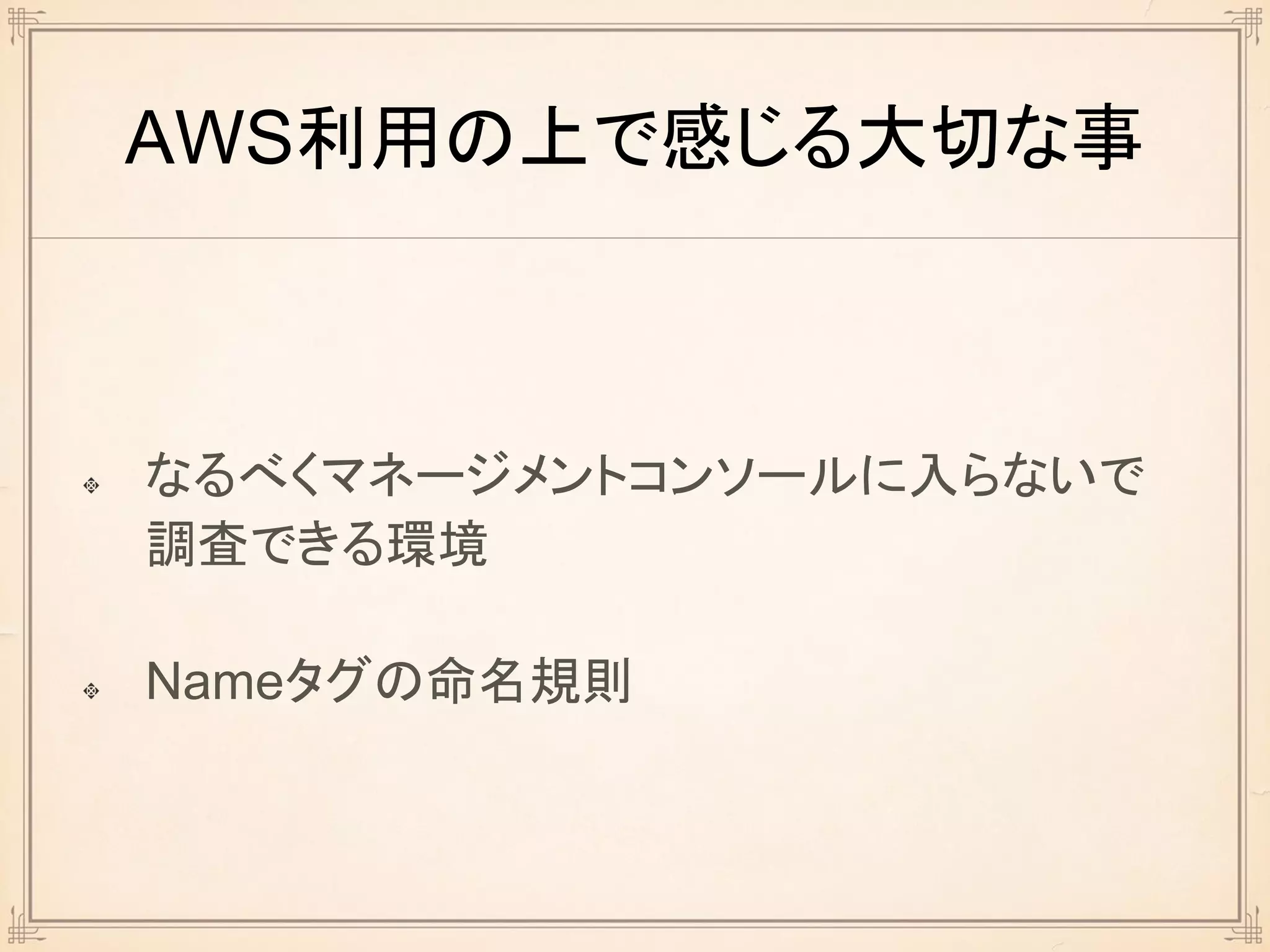

23. AWS利用の上で感じる大切な事
なるべくマネージメントコンソールに入らないで
調査できる環境
Nameタグの命名規則

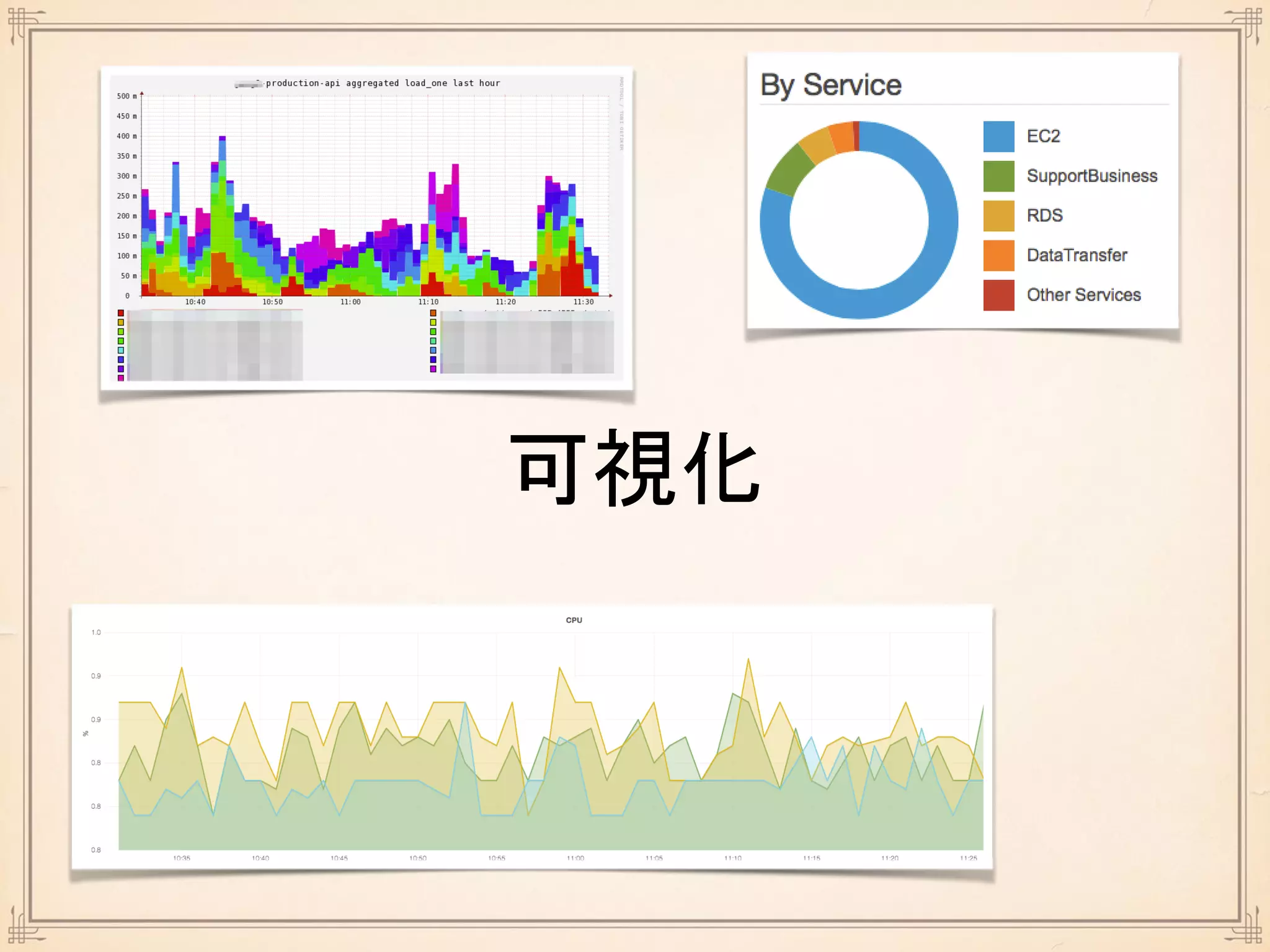

24. 可視化

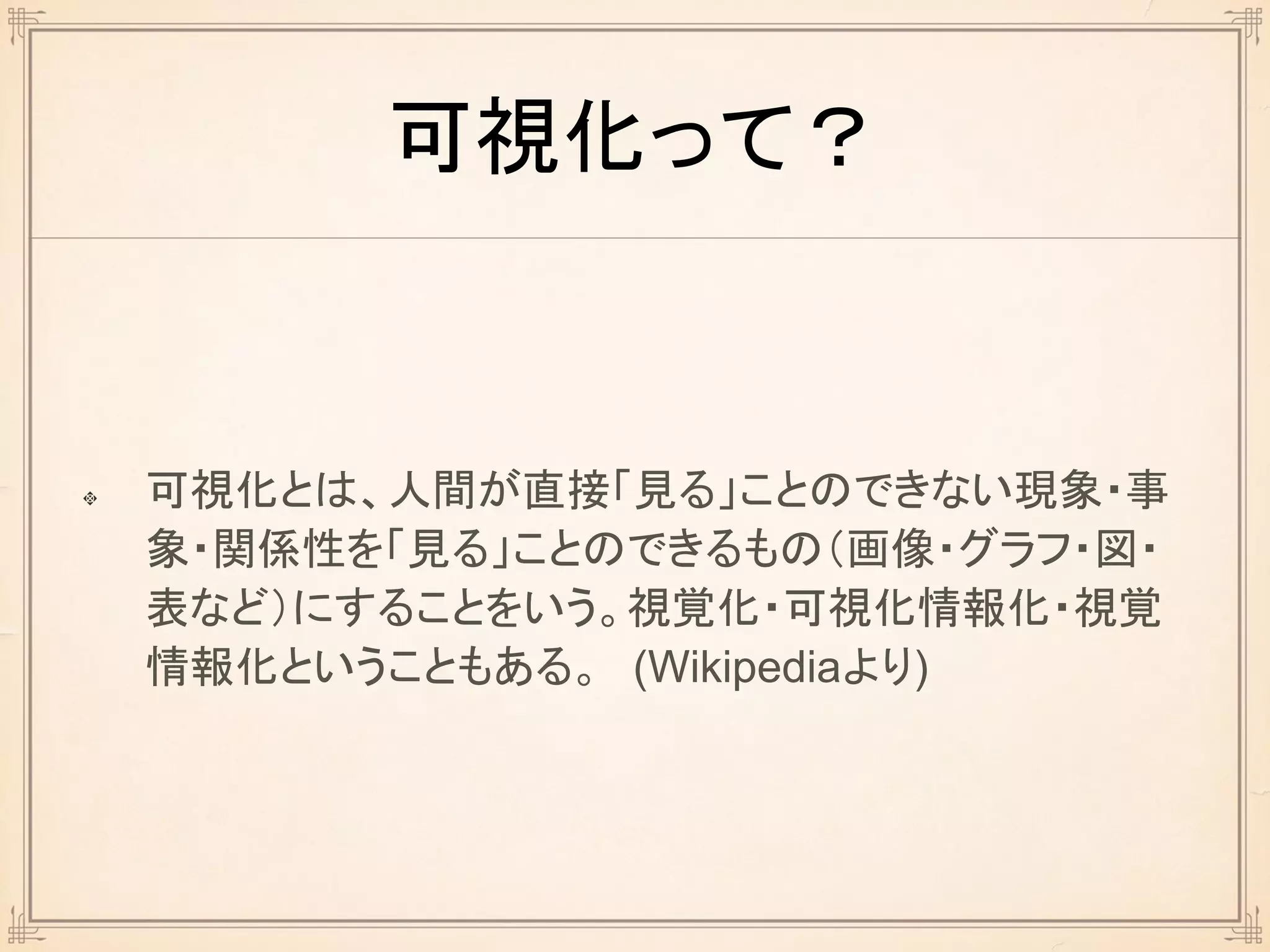

25. 可視化って？
可視化とは、人間が直接「見る」ことのできない現象・事
象・関係性を「見る」ことのできるもの（画像・グラフ・図・
表など）にすることをいう。視覚化・可視化情報化・視覚
情報化ということもある。 (Wikipediaより)

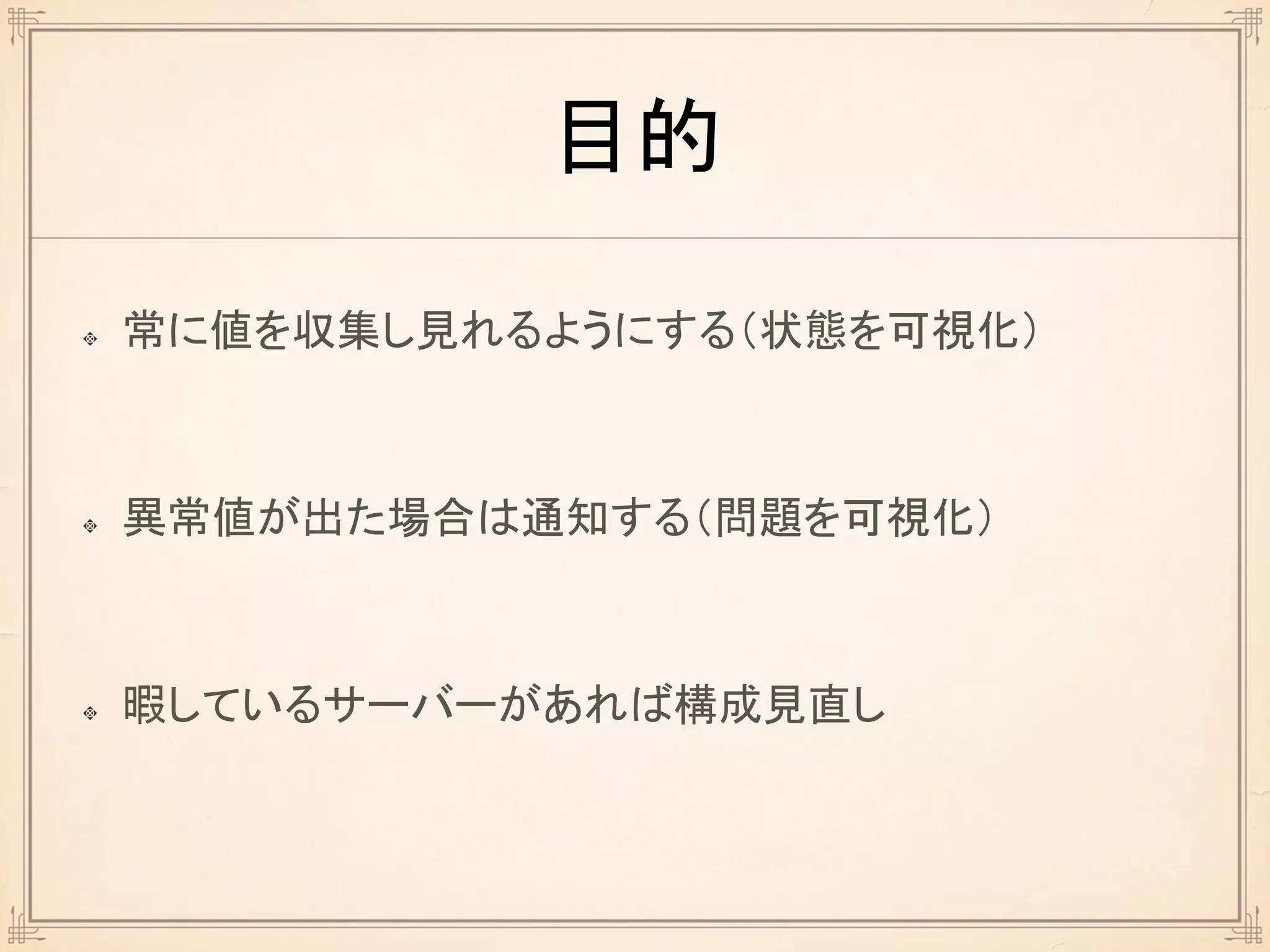

26. 目的
常に値を収集し見れるようにする（状態を可視化）
異常値が出た場合は通知する（問題を可視化）
暇しているサーバーがあれば構成見直し

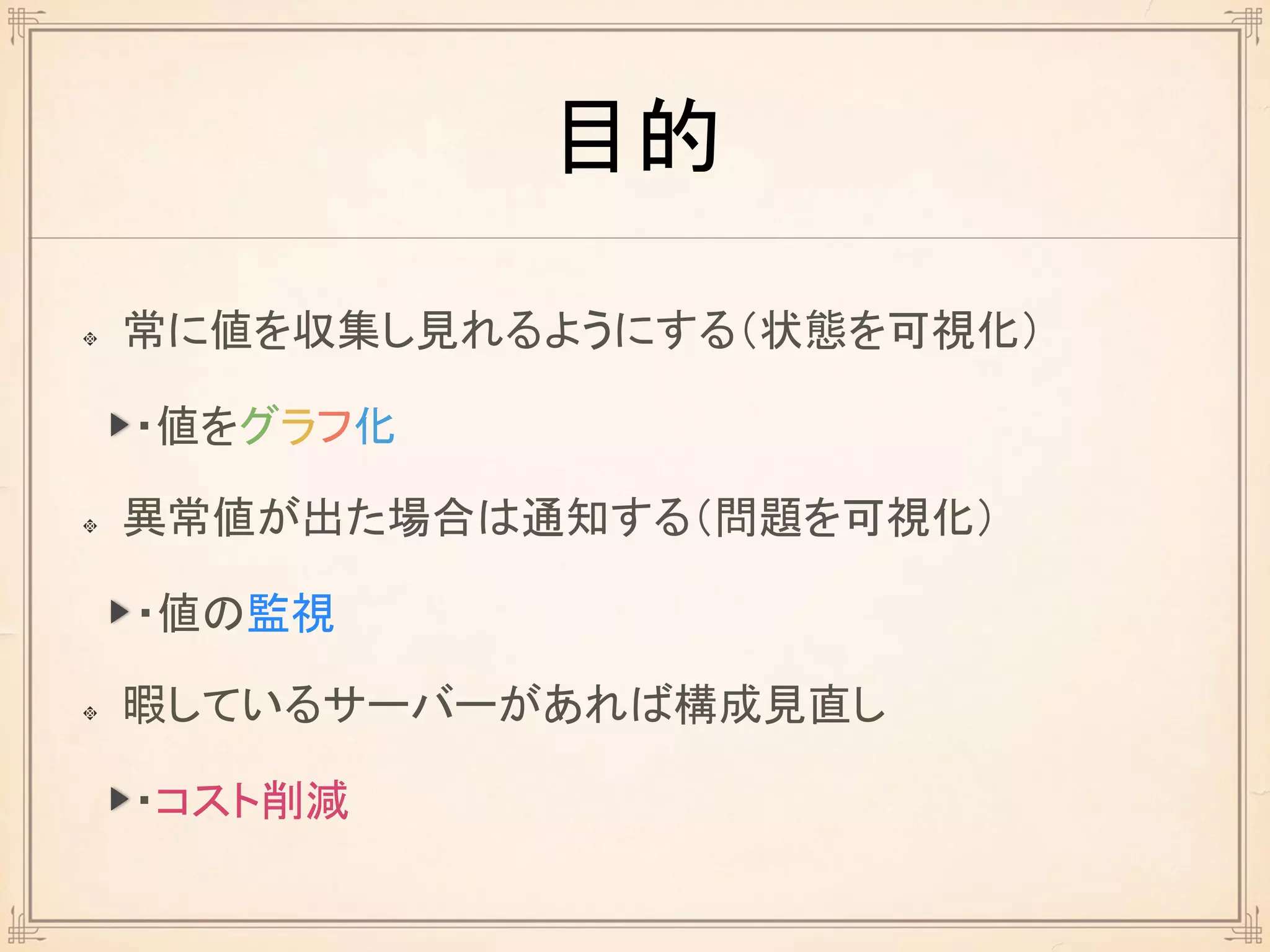

27. 目的
常に値を収集し見れるようにする（状態を可視化）
異常値が出た場合は通知する（問題を可視化）
暇しているサーバーがあれば構成見直し
・値をグラフ化
・値の監視
・コスト削減

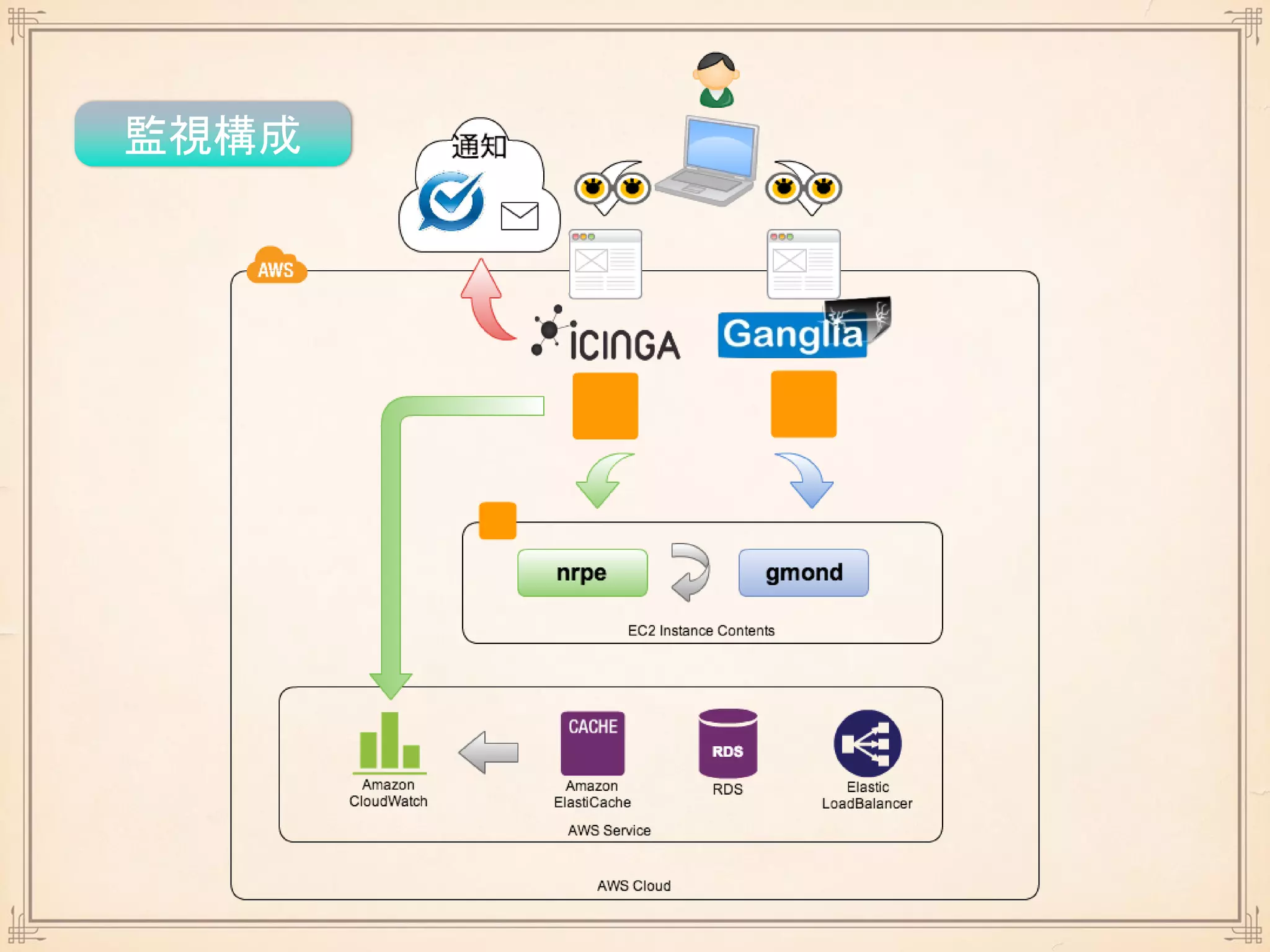

28. 監視構成

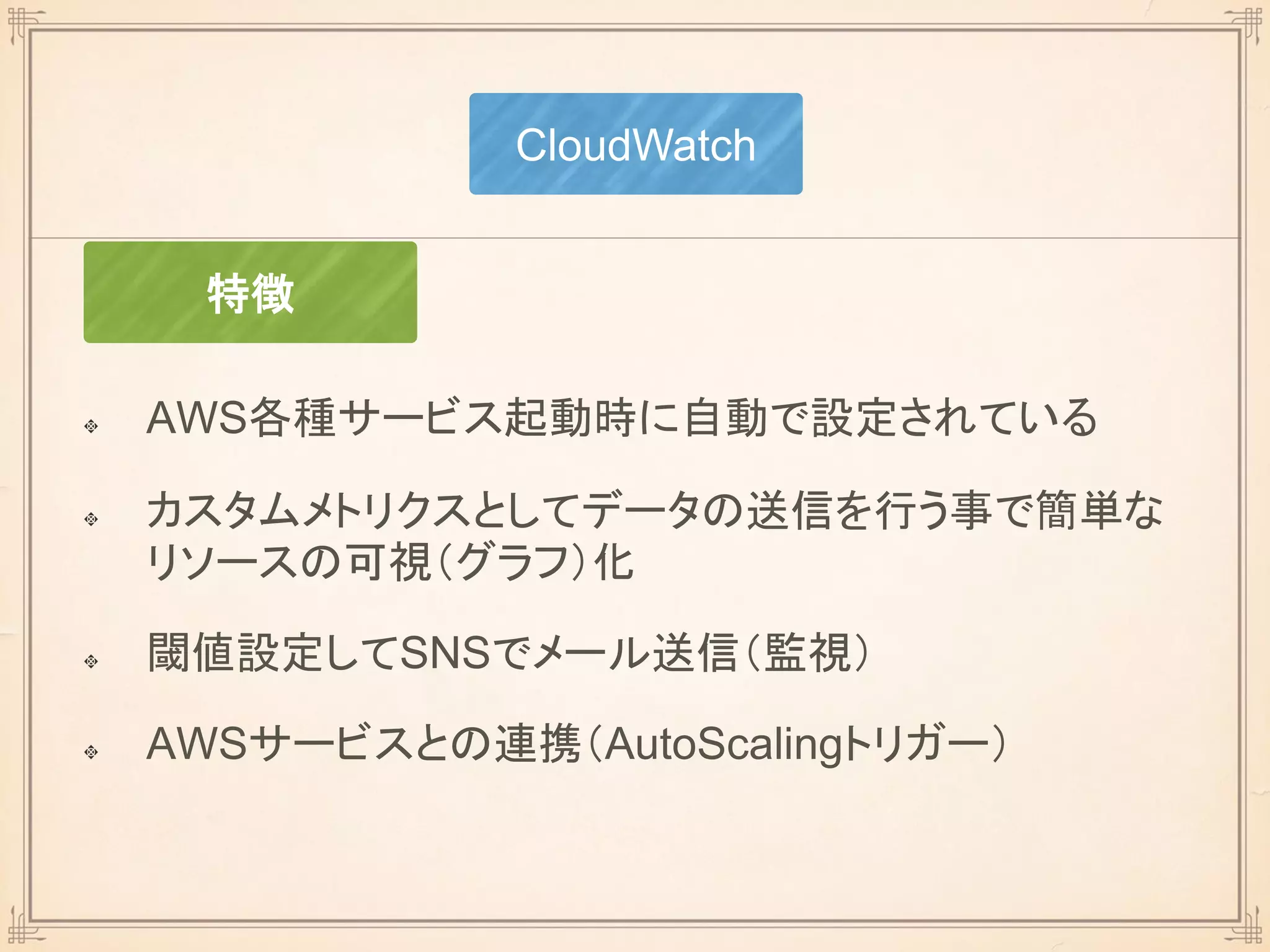

32. AWS各種サービス起動時に自動で設定されている
カスタムメトリクスとしてデータの送信を行う事で簡単な
リソースの可視（グラフ）化
閾値設定してSNSでメール送信（監視）
AWSサービスとの連携（AutoScalingトリガー）
CloudWatch
特徴

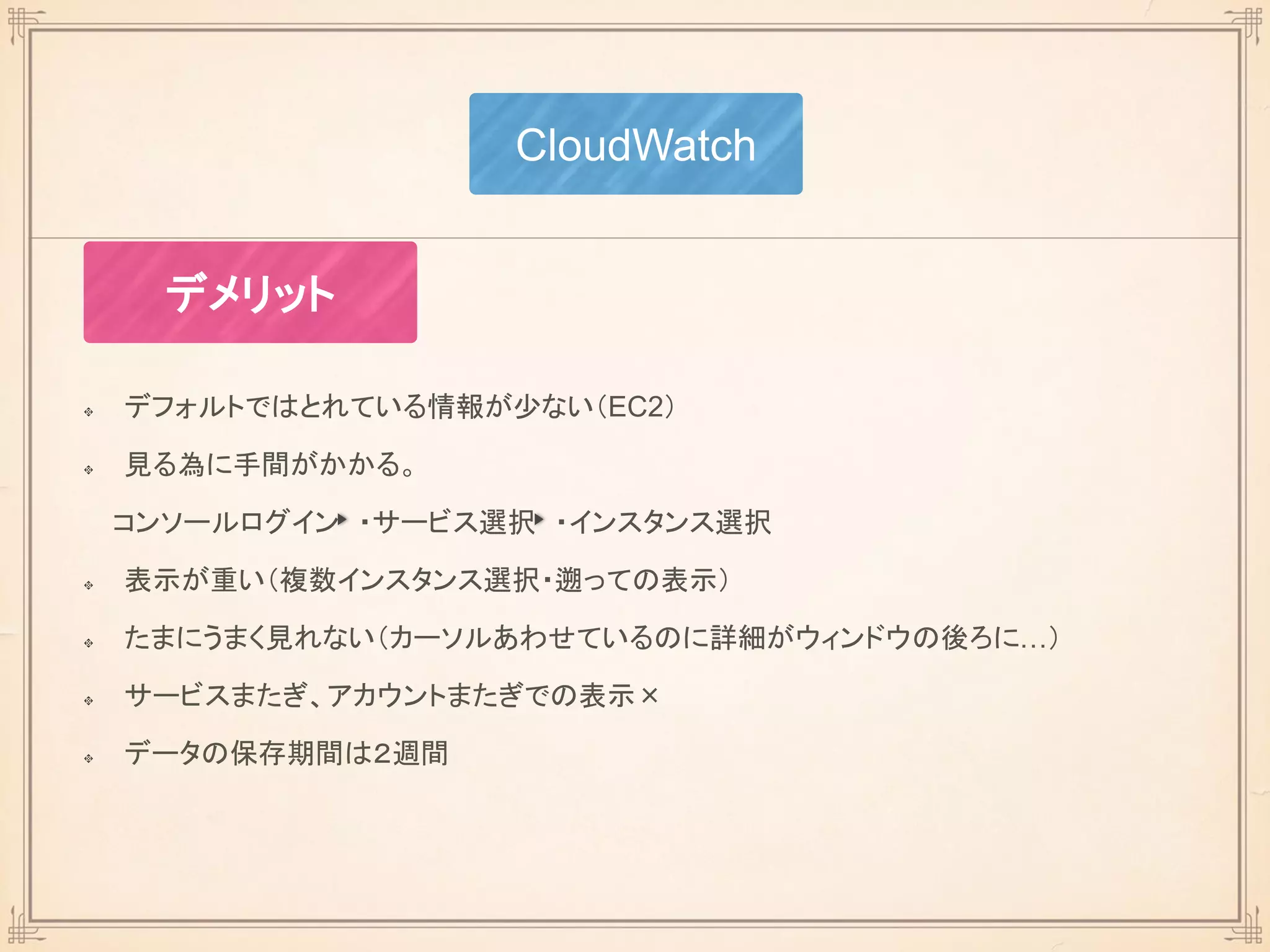

33. デフォルトではとれている情報が少ない（EC2）
見る為に手間がかかる。
コンソールログイン ・サービス選択 ・インスタンス選択
表示が重い（複数インスタンス選択・遡っての表示）
たまにうまく見れない（カーソルあわせているのに詳細がウィンドウの後ろに…）
サービスまたぎ、アカウントまたぎでの表示×
データの保存期間は２週間
CloudWatch
デメリット

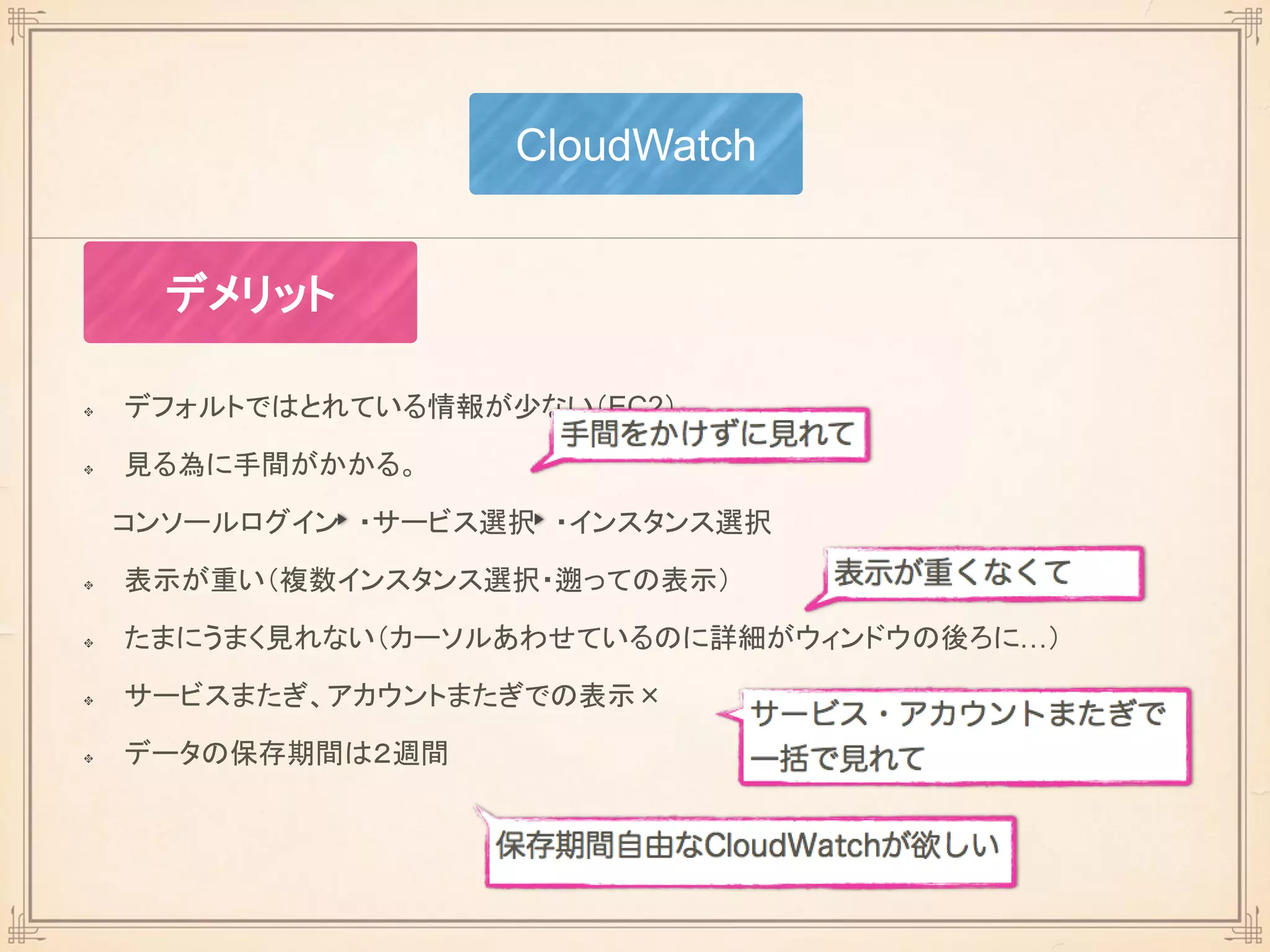

34. デフォルトではとれている情報が少ない（EC2）
見る為に手間がかかる。
コンソールログイン ・サービス選択 ・インスタンス選択
表示が重い（複数インスタンス選択・遡っての表示）
たまにうまく見れない（カーソルあわせているのに詳細がウィンドウの後ろに…）
サービスまたぎ、アカウントまたぎでの表示×
データの保存期間は２週間
CloudWatch
デメリット

35. ＿人人人人人人人人人人人人＿
＞ そんなあなたにGRAFANA ＜
￣Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y￣

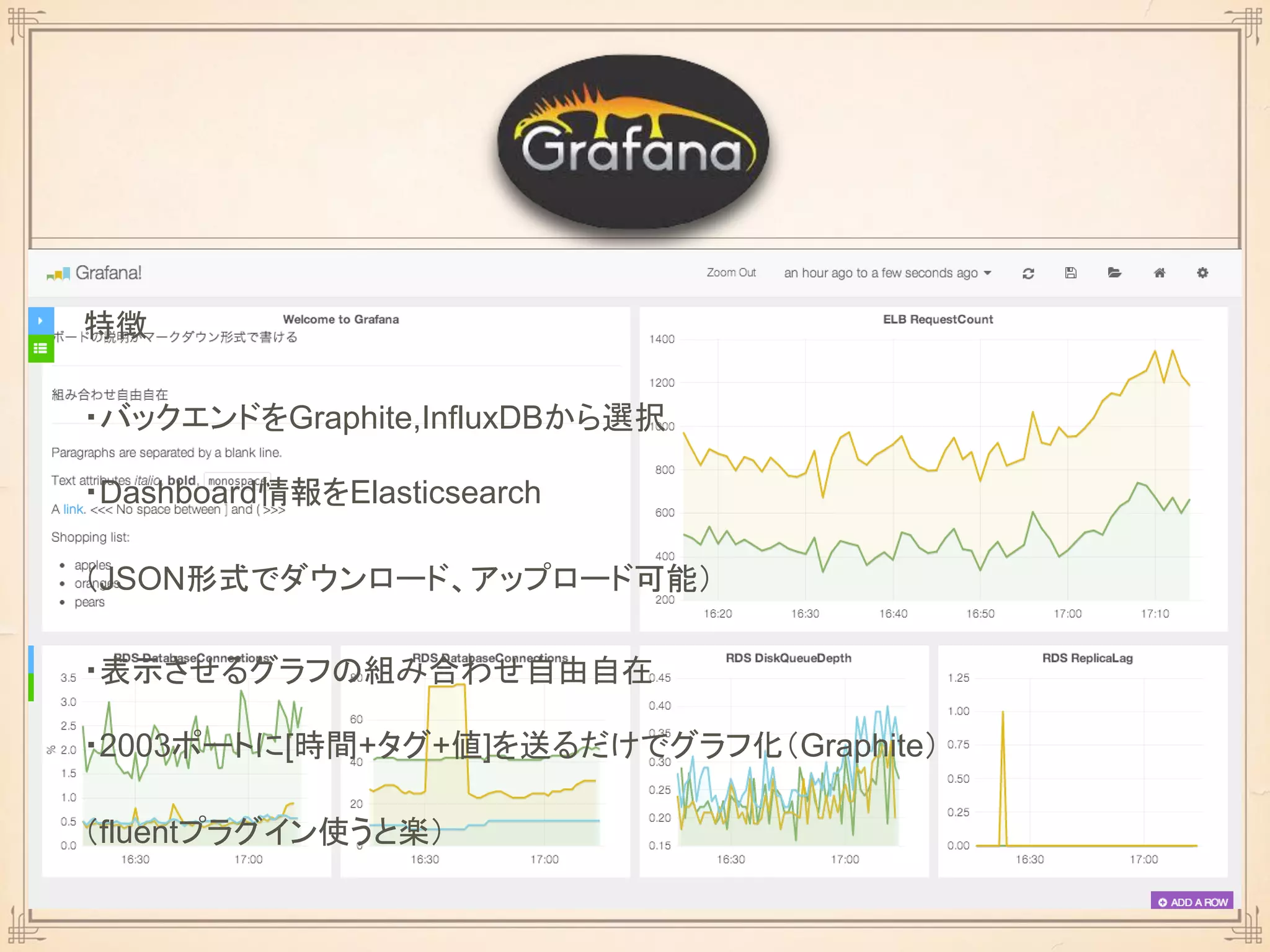

37. 特徴
・バックエンドをGraphite,InfluxDBから選択
・Dashboard情報をElasticsearch
（JSON形式でダウンロード、アップロード可能）
・表示させるグラフの組み合わせ自由自在
・2003ポートに[時間+タグ+値]を送るだけでグラフ化（Graphite）
（fluentプラグイン使うと楽）

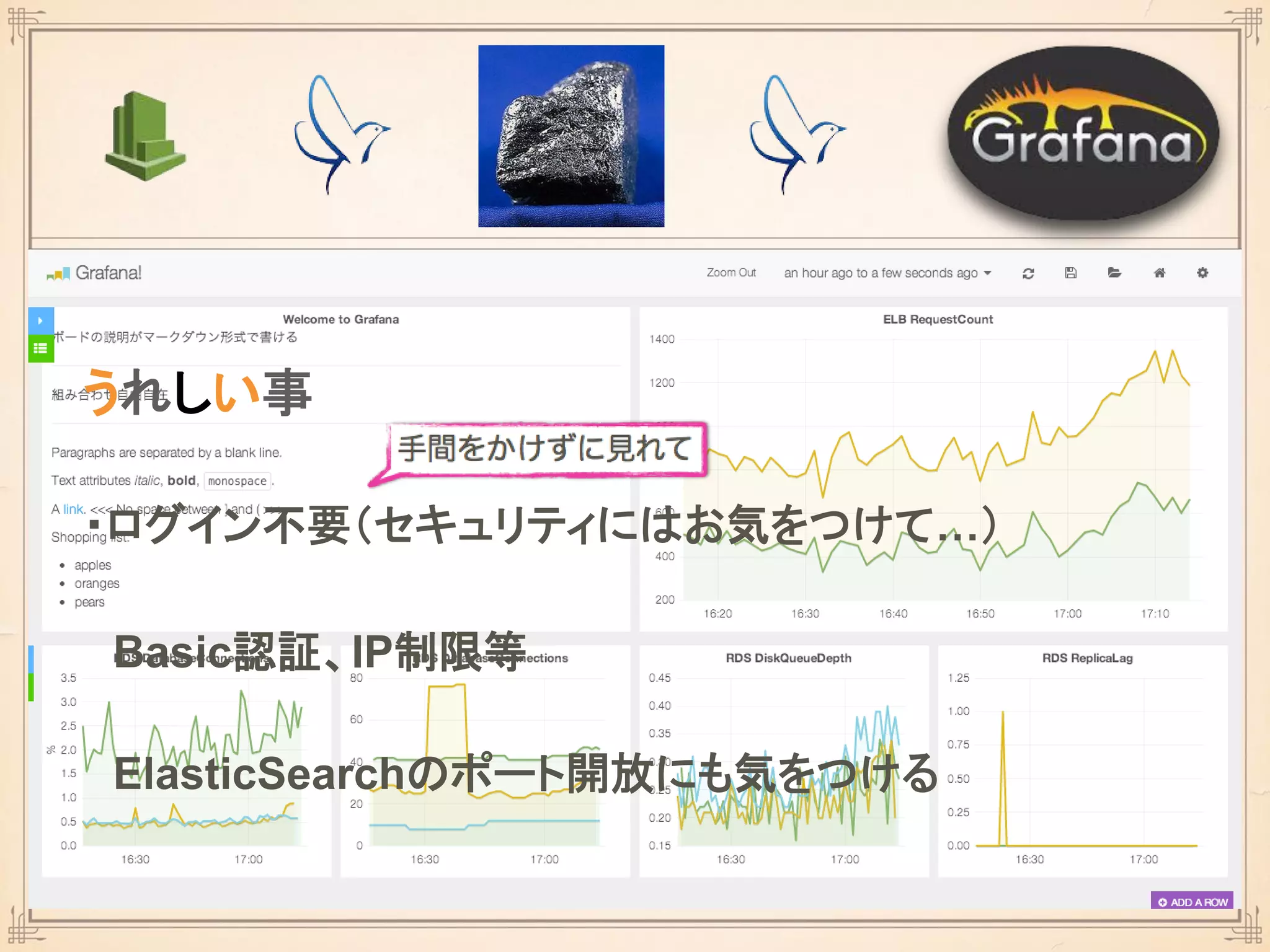

40. うれしい事
・ログイン不要（セキュリティにはお気をつけて…）
Basic認証、IP制限等
ElasticSearchのポート開放にも気をつける

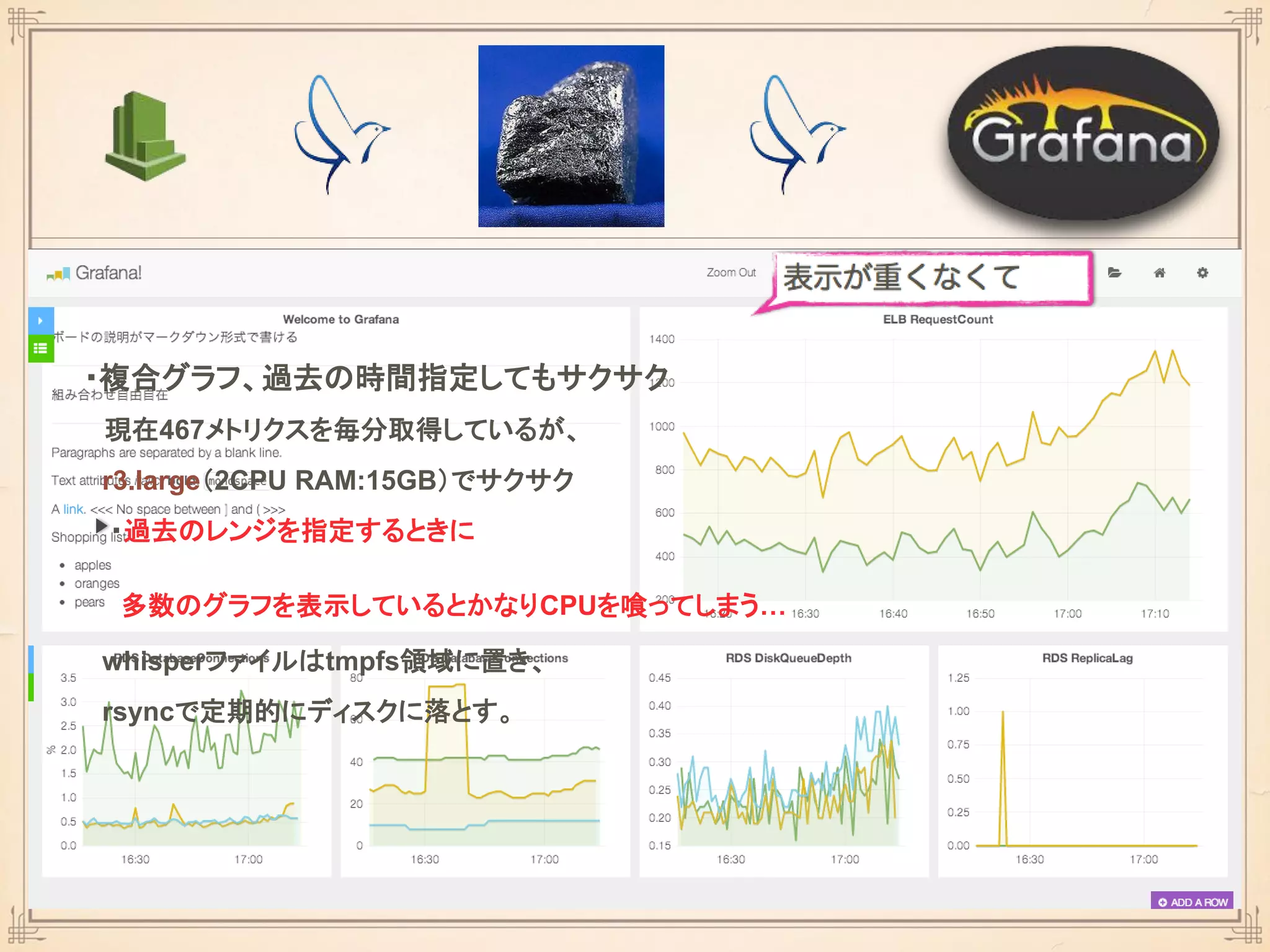

41. ・複合グラフ、過去の時間指定してもサクサク
現在467メトリクスを毎分取得しているが、
r3.large（2CPU RAM:15GB）でサクサク
・過去のレンジを指定するときに
多数のグラフを表示しているとかなりCPUを喰ってしまう…
whisperファイルはtmpfs領域に置き、
rsyncで定期的にディスクに落とす。

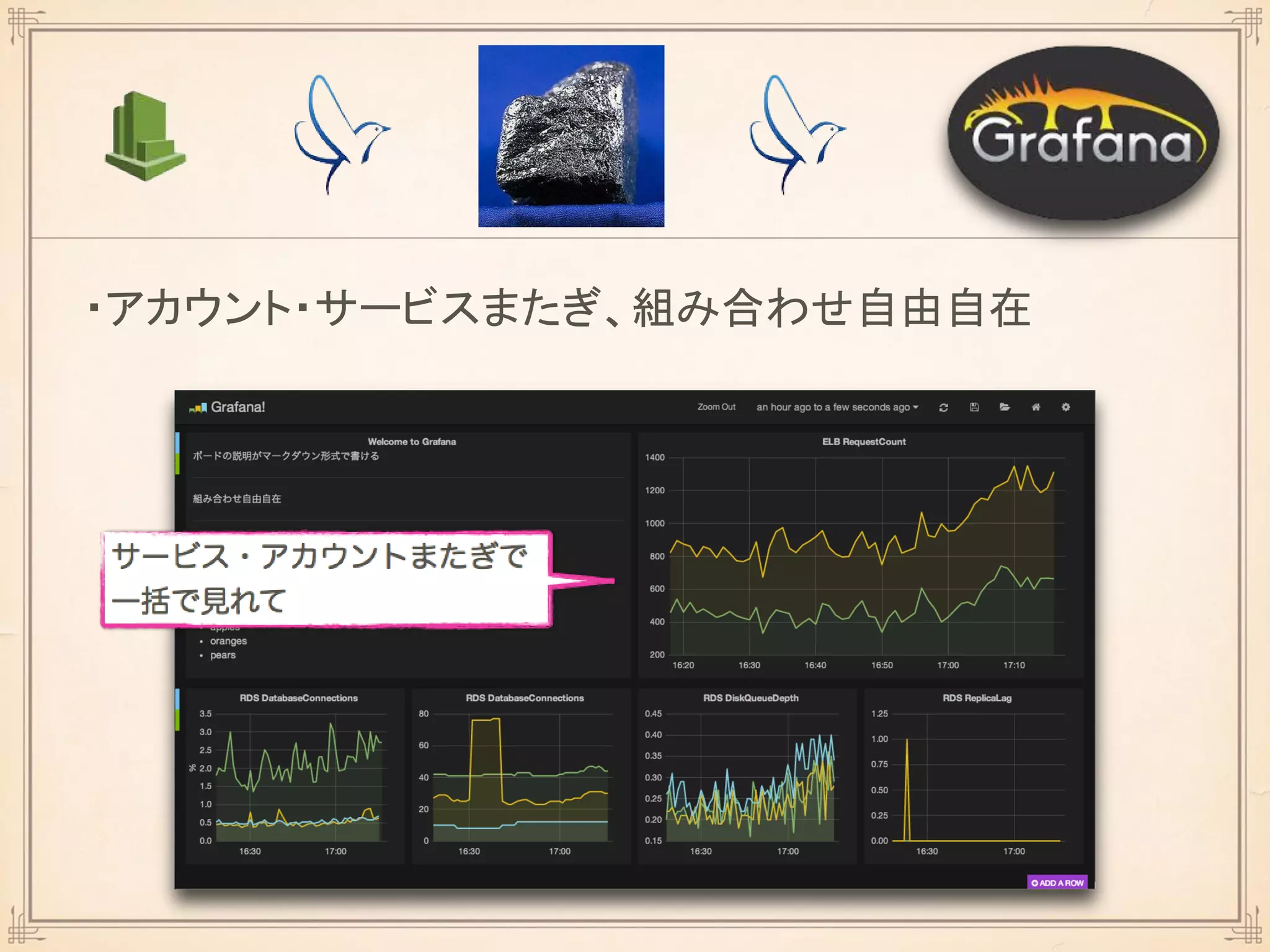

42. ・アカウント・サービスまたぎ、組み合わせ自由自在

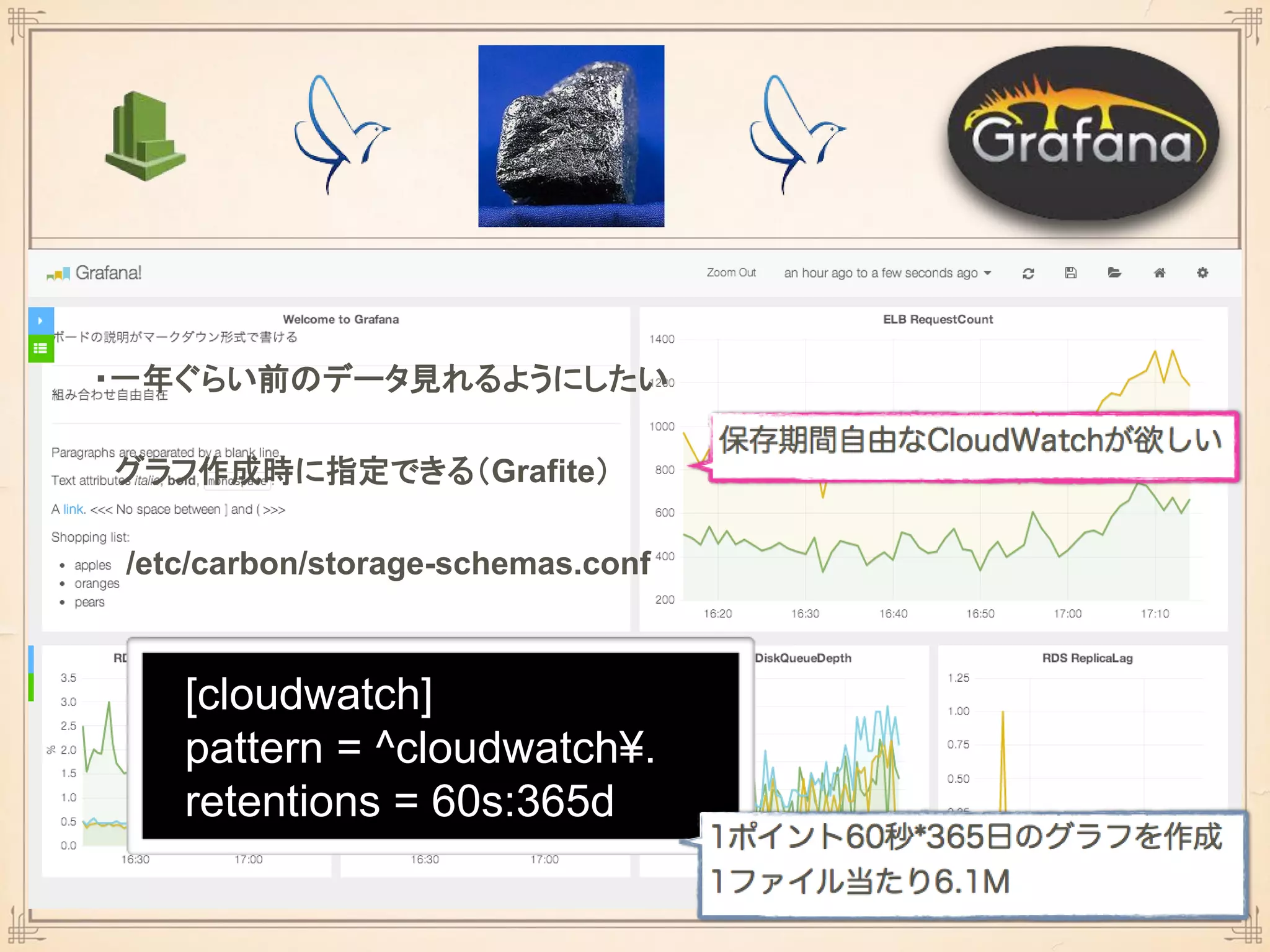

43. ・一年ぐらい前のデータ見れるようにしたい
グラフ作成時に指定できる（Grafite）
/etc/carbon/storage-schemas.conf
[cloudwatch]
pattern = ^cloudwatch¥.
retentions = 60s:365d

45. 要望全部満たせた！！

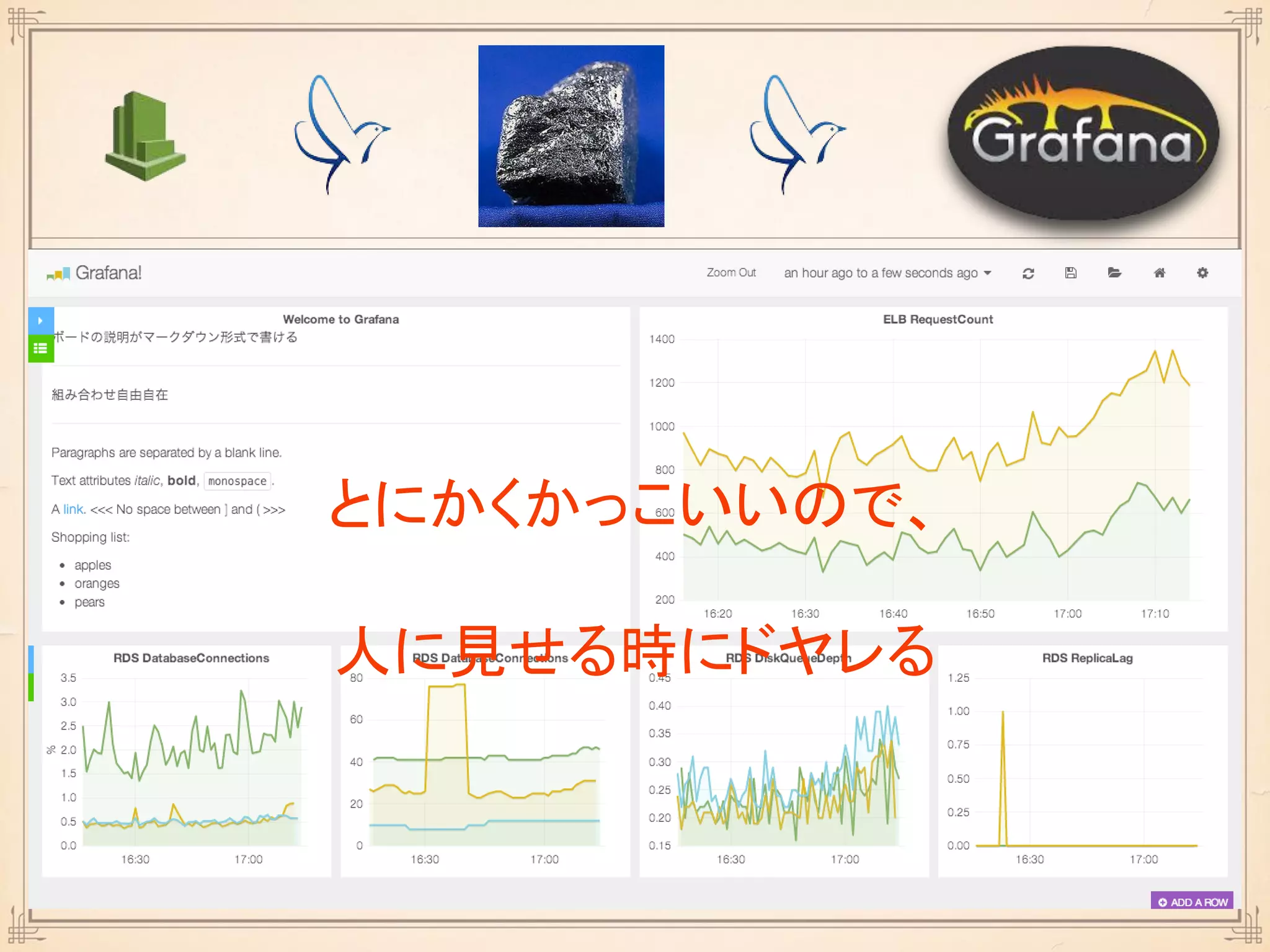

46. とにかくかっこいいので、
人に見せる時にドヤレる

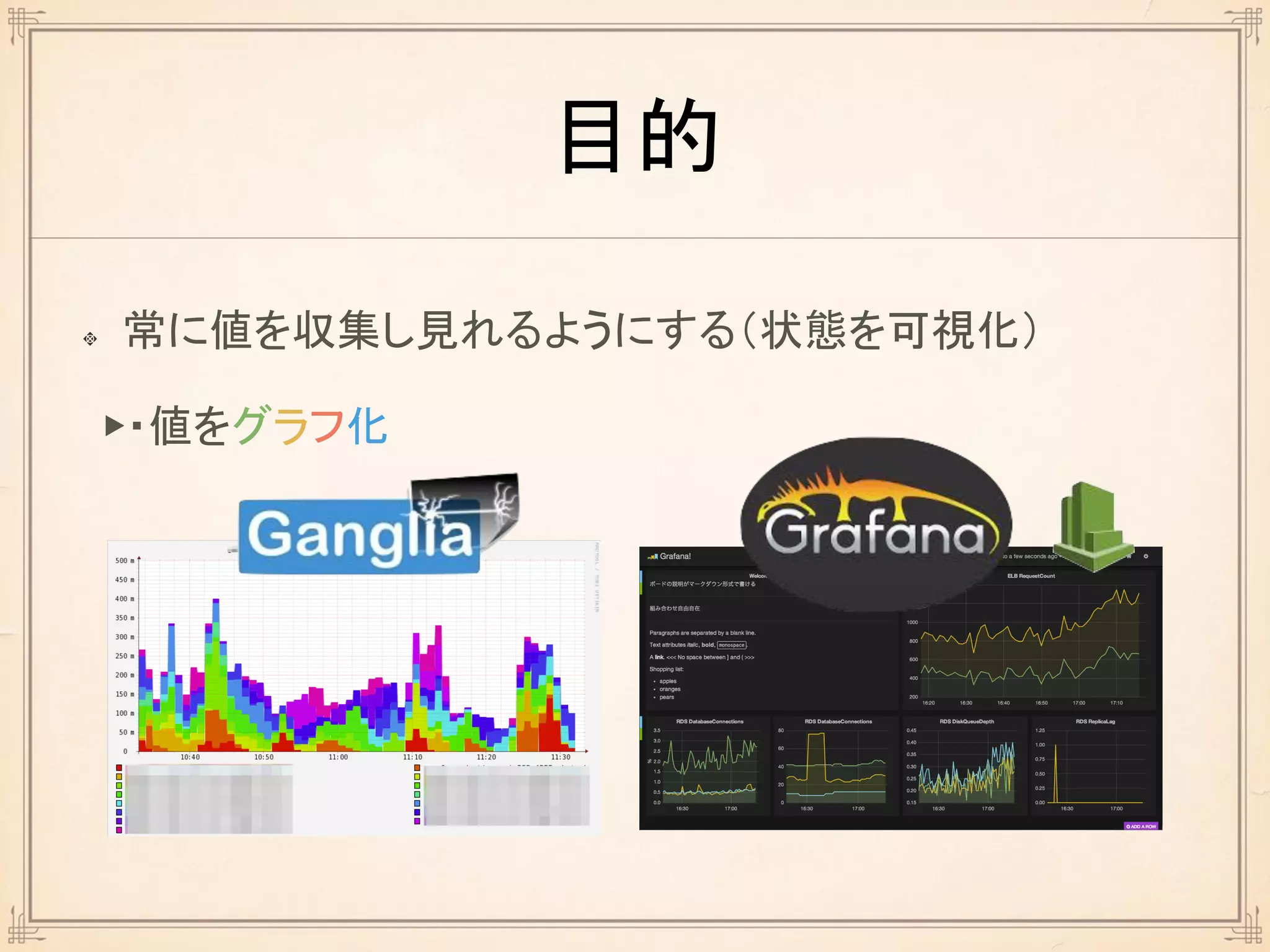

47. 目的
常に値を収集し見れるようにする（状態を可視化）
▶・値をグラフ化

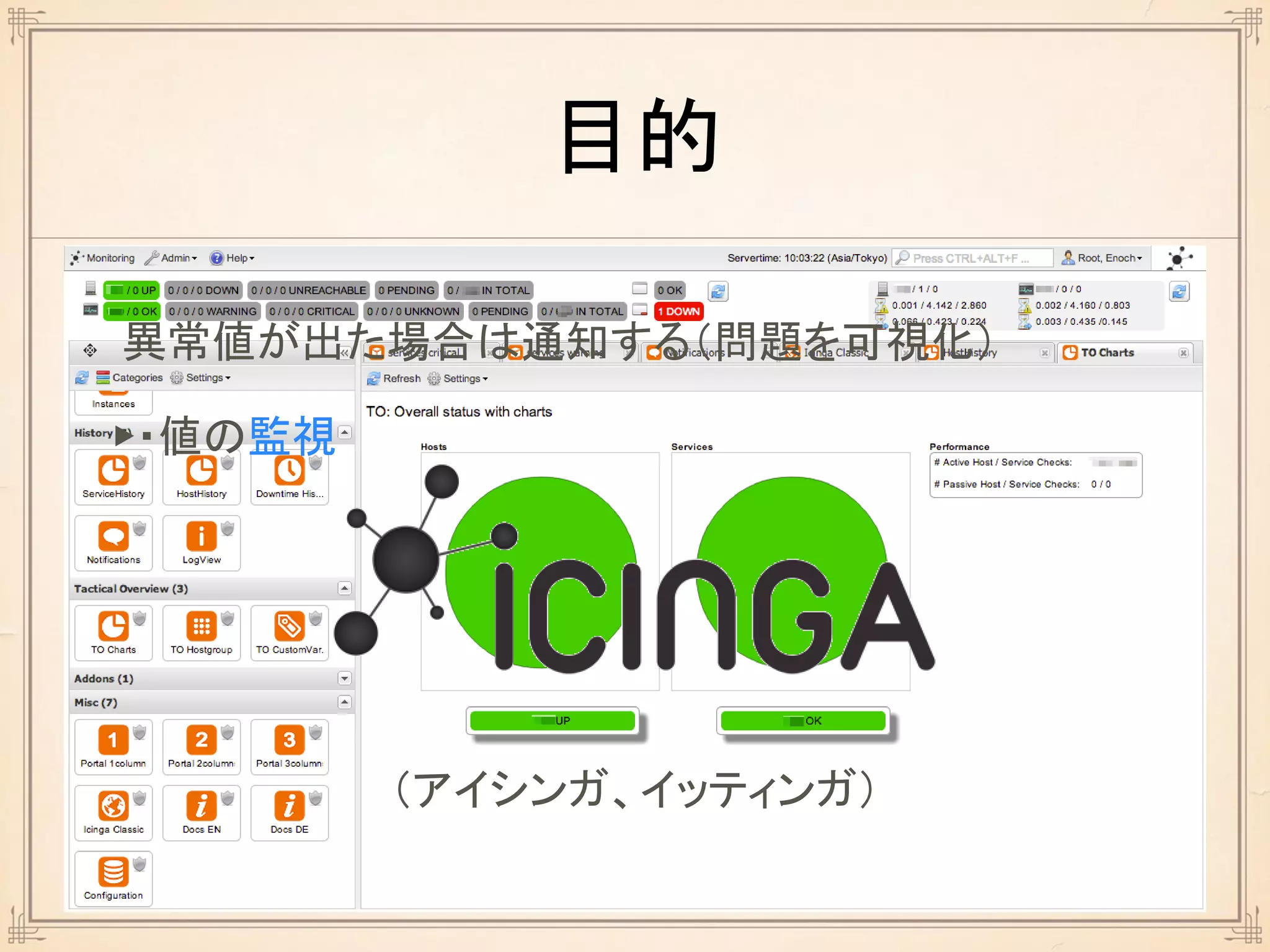

48. 目的
異常値が出た場合は通知する（問題を可視化）
▶・値の監視
（アイシンガ、イッティンガ）

49. 目的
暇しているサーバーがあれば構成見直し
▶・コスト削減
あとはやるだけだ！
▶・リソース可視化で調査コスト削減

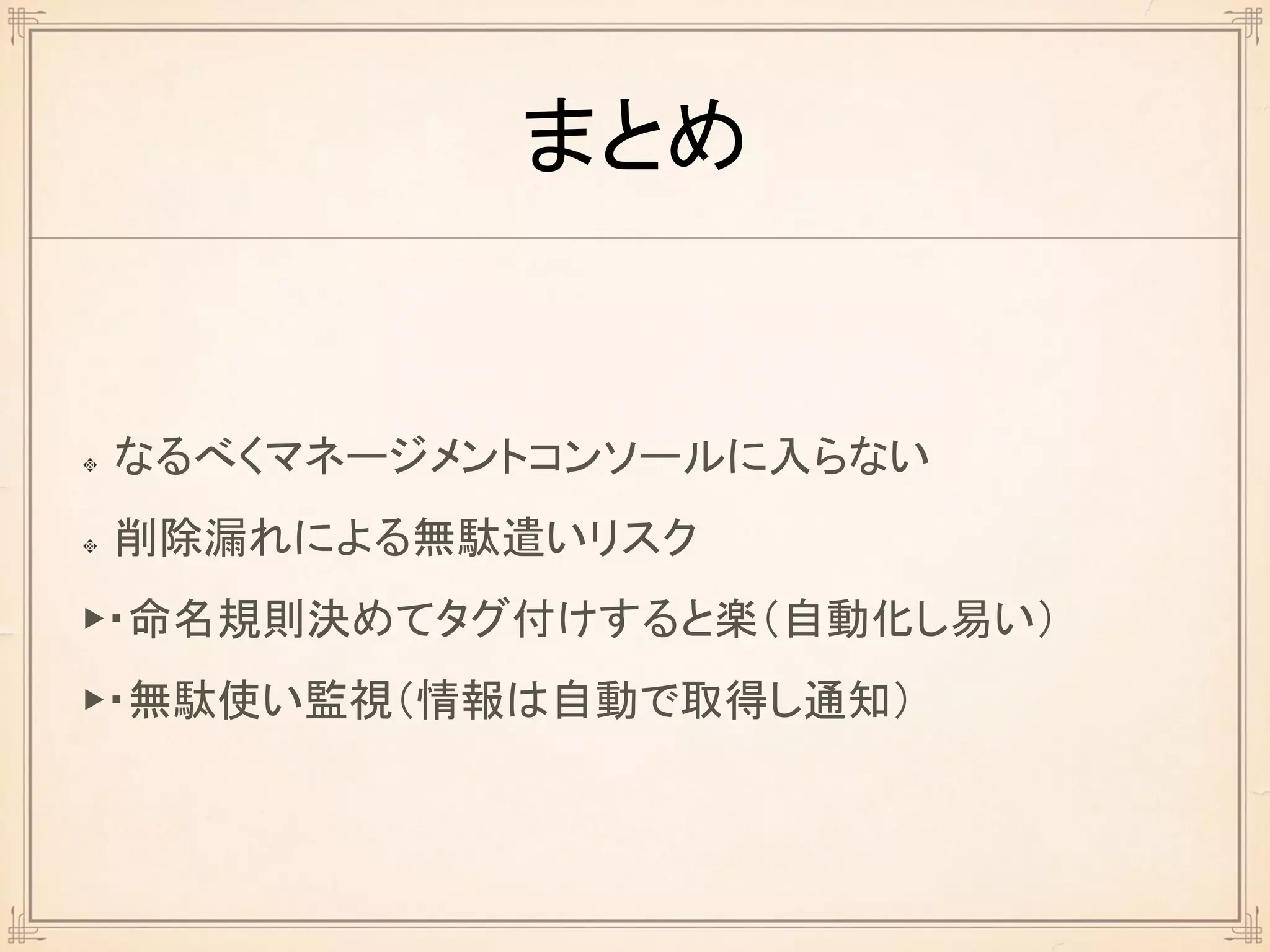

50. まとめ
なるべくマネージメントコンソールに入らない
削除漏れによる無駄遣いリスク
▶・命名規則決めてタグ付けすると楽（自動化し易い）
▶・無駄使い監視（情報は自動で取得し通知）

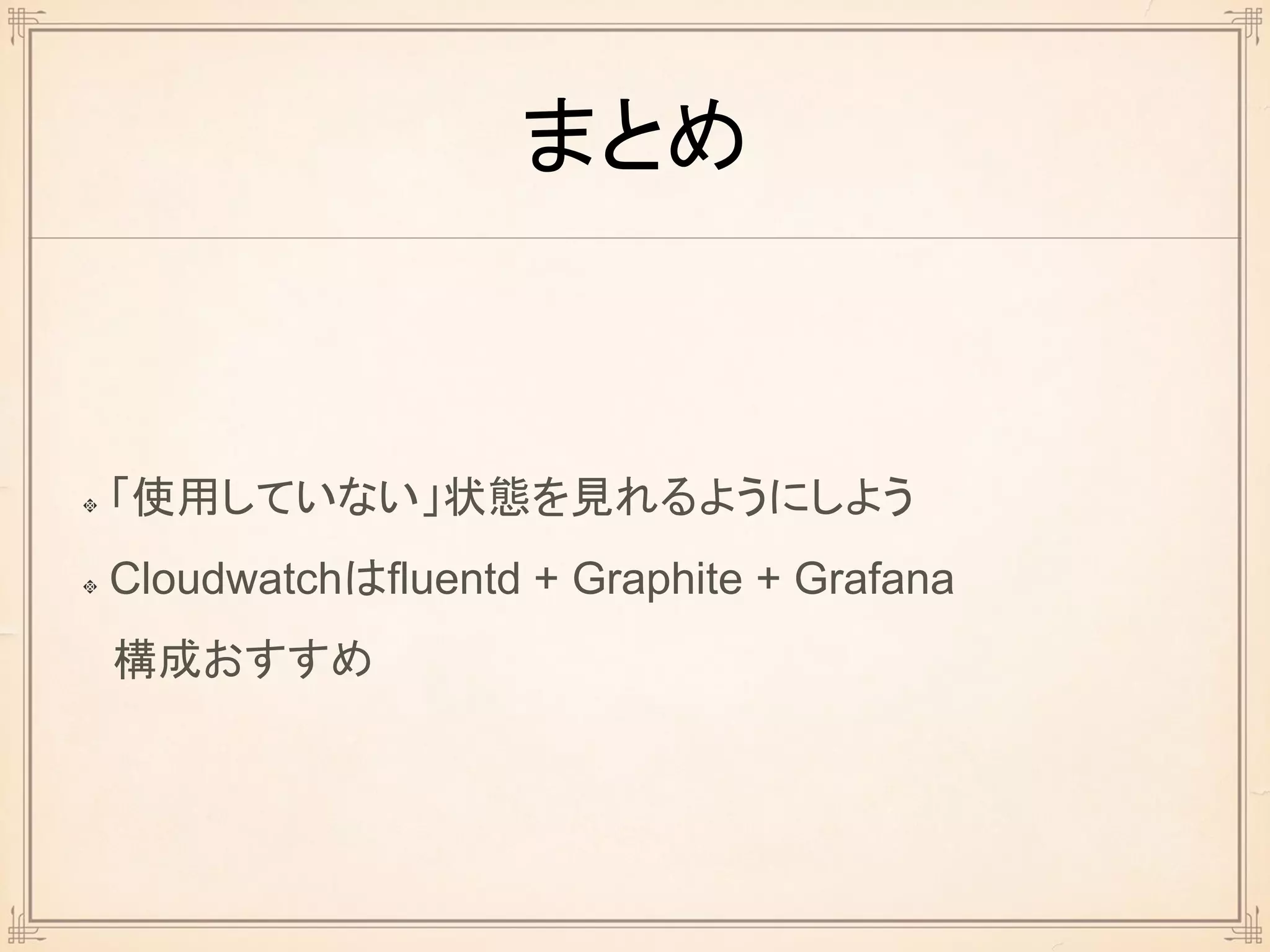

51. まとめ
「使用していない」状態を見れるようにしよう

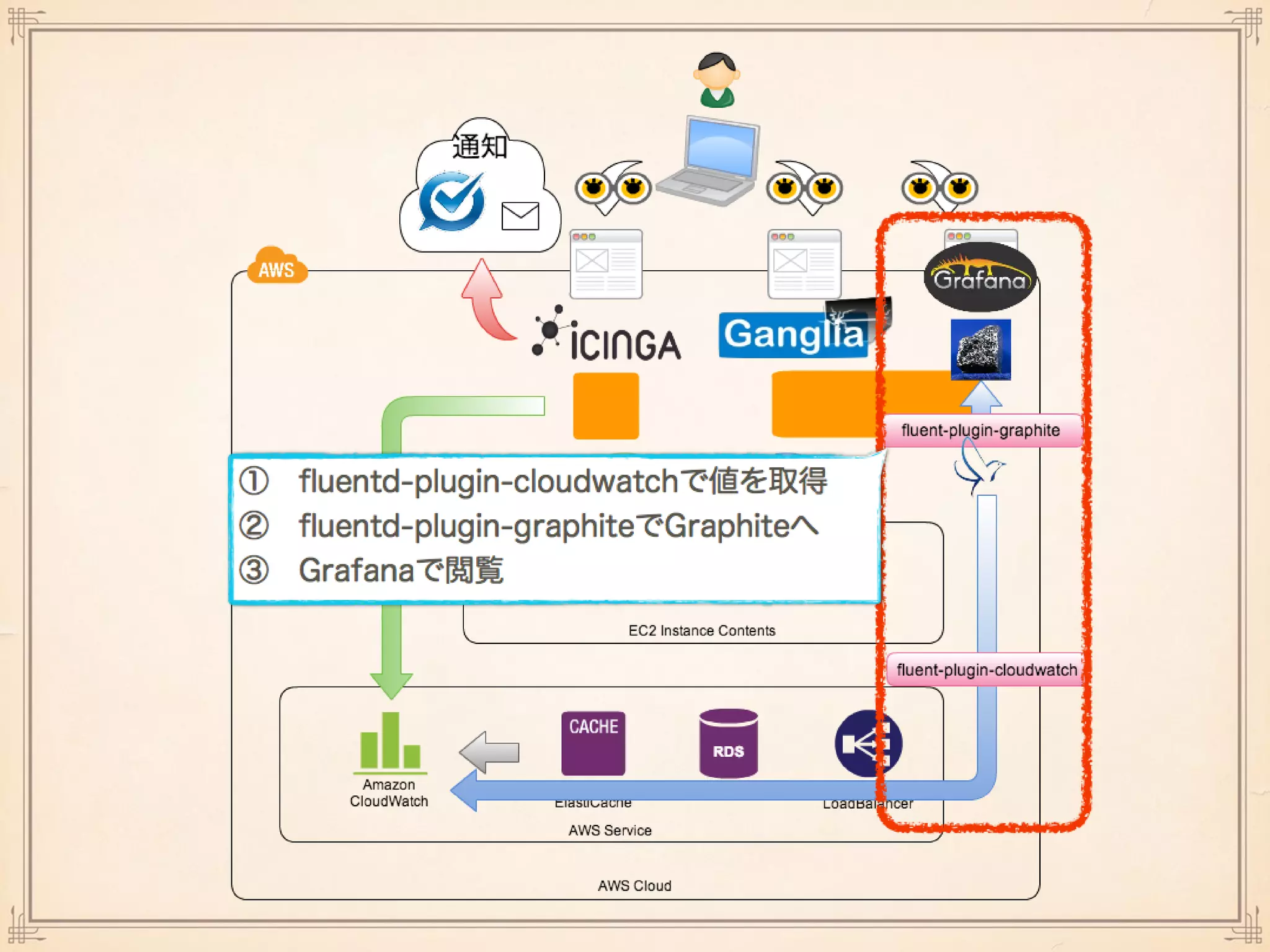

Cloudwatchはfluentd + Graphite + Grafana
構成おすすめ

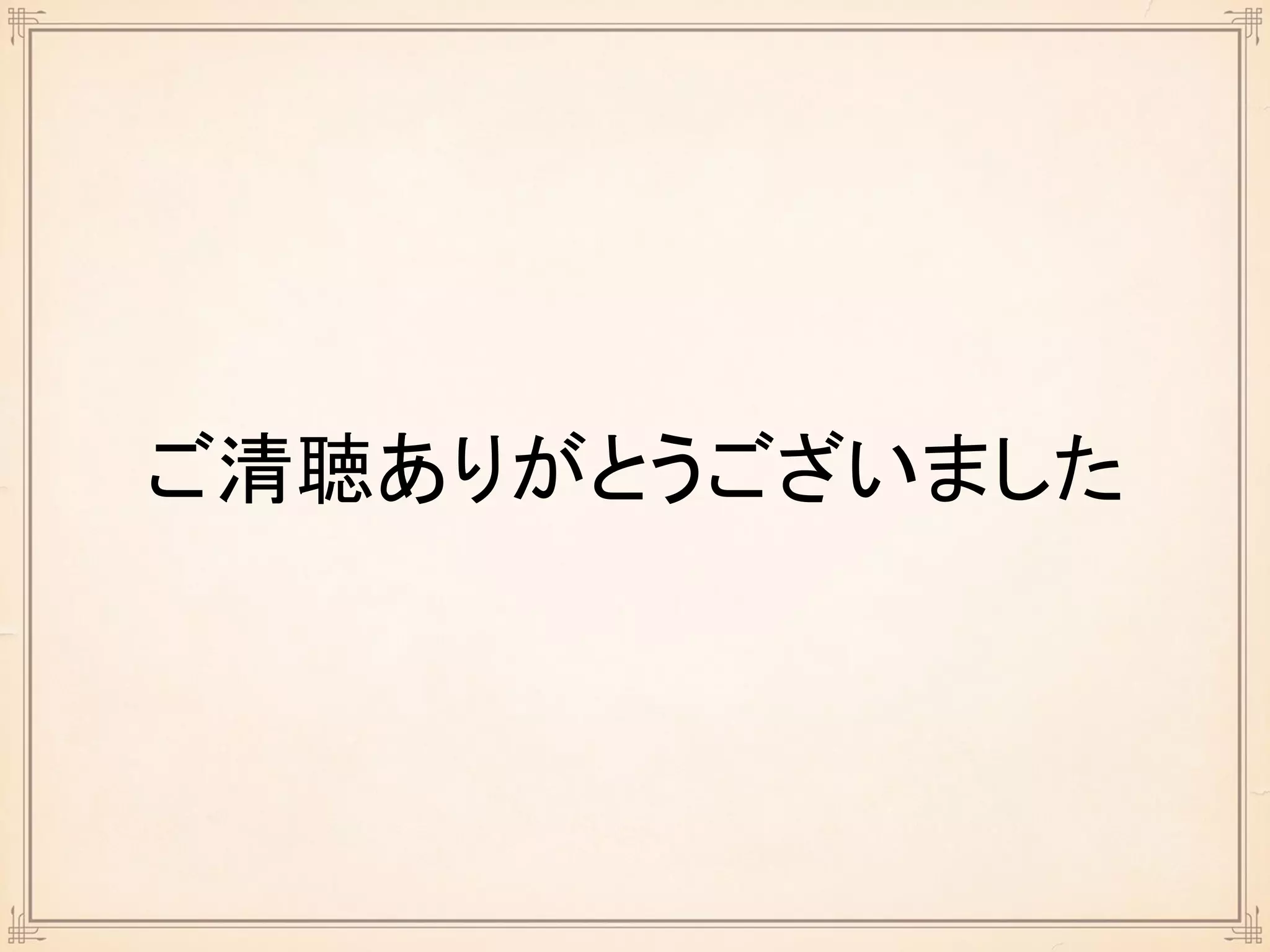

52. ご清聴ありがとうございました
