1. 東方紅魔郷AI
@aki33524

2. 自己紹介
• 大阪大学工学部電子情報学科一回
• バイナリ読んだり
– x86限定
• SECCON CTF 2013本戦
– 観光勢
– ！！！竹田氏！！！

3. 目標
• 紅魔郷Exのノーショットノーボムノーミスクリア
する
– 回避特化
– スコアタックなどアイテムの処理は組み込んでい
ない

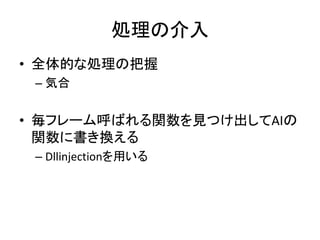

4. 処理の介入
• 全体的な処理の把握
– 気合
• 毎フレーム呼ばれる関数を見つけ出してAIの
関数に書き換える
– Dllinjectionを用いる

5. STGのフローチャート
キー入力
の評価
描画
自機死亡
処理
敵弾移動
処理
自機移動
処理
敵移動処
理

6. STGのフローチャート
• 正確にはキー入力処理の後にシーン評価
（e.g タイトルシーン、ゲームシーン）
– 先の図はゲームシーン時の処理
• キー入力処理はシーンに依らず必ず行われ
る
– これを乗っ取る

7. Dllinjection
• Dllをターゲットのプロセスに読み込ませて介
入
– Attach/Detachの処理でメモリアドレスの書き換え
など
• CreateRemoteThreadを用いる方法
– 参考 O’REILLY アナライジングマルウェア

8. Dllinjection（読み込ませる側）
VirtualAllocEx()で対象プロセス内にメモリ確保
WriteProcessMemory()で確保したメモリに対象
Dllのファイルパスを書き込む
GetModuleHandle()で自プロセスがロードしてい
るkernel32.dllのハンドル取得
GetProcAddress()でLoadLibraryA()の関数アドレ
ス解決（ASLRが無効でなければならない）
CreateRemoteThread()でLoadLibraryA()を実行し
DLLの読み込み完了

9. Dllinjection（読み込ませる側）
• ASLRが有効であれば先の方法は用いることが出
来ない
– 自プロセスと対象プロセスのLoadLibraryA()のアドレ
スが必ずしも一致しない
– IMAGE_DLLCHARACTERISTICS_DINAMIC_BASEをoffに
• PEheader内のIAT（Import Address Table)から解
決することが出来る
• LoadLibraryA()と同様にFreeLibrary()でDllの
detachを実装出来る

10. Dllinjection（Dll側）
• DllMainの引数として呼び出された理由
（reasonForCall)が渡される
– DLL_PROCESS_ATTACH/DLL_PROCESS_DETACH

11. Dllinjection（Dll側）
• キーの評価関数（以下getKeyState()）の上書
き
– Attach
• ラッパー関数（以下wrapper()）を宣言してgetKeyState()
をwapper()で上書き、内部でgetKeyState()を呼び出す
– Detach
• 関数アドレスの復帰
• 書き換えが少ない（関数アドレスの4byteの
み）

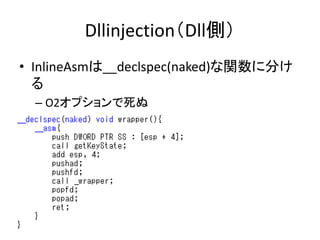

12. Dllinjection（Dll側）
• InlineAsmは__declspec(naked)な関数に分け
る
– O2オプションで死ぬ

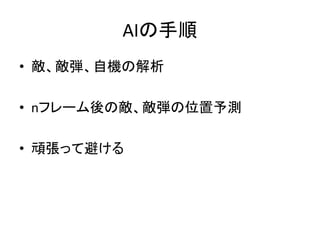

13. AIの手順
• 敵、敵弾、自機の解析
• nフレーム後の敵、敵弾の位置予測
• 頑張って避ける

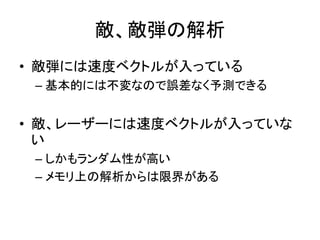

14. 敵、敵弾の解析
• 敵弾には速度ベクトルが入っている
– 基本的には不変なので誤差なく予測できる
• 敵、レーザーには速度ベクトルが入っていな
い
– しかもランダム性が高い
– メモリ上の解析からは限界がある

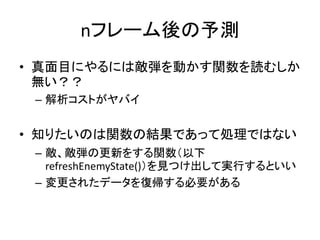

15. nフレーム後の予測
• 真面目にやるには敵弾を動かす関数を読むしか
無い？？
– 解析コストがヤバイ
• 知りたいのは関数の結果であって処理ではない
– 敵、敵弾の更新をする関数（以下
refreshEnemyState()）を見つけ出して実行するといい
– 変更されたデータを復帰する必要がある

16. nフレーム後の予測
• refreshEnemyState()はthiscallらしい

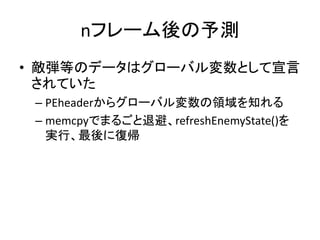

17. nフレーム後の予測
• 敵弾等のデータはグローバル変数として宣言
されていた
– PEheaderからグローバル変数の領域を知れる
– memcpyでまるごと退避、refreshEnemyState()を
実行、最後に復帰

18. nフレーム後の予測

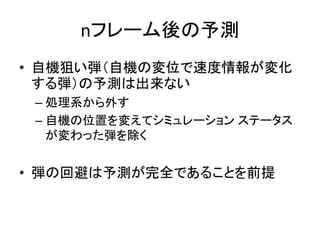

19. nフレーム後の予測
• 自機狙い弾（自機の変位で速度情報が変化
する弾）の予測は出来ない
– 処理系から外す
– 自機の位置を変えてシミュレーション ステータス
が変わった弾を除く
• 弾の回避は予測が完全であることを前提

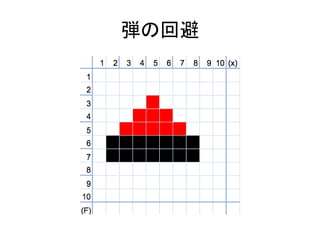

20. 弾の回避

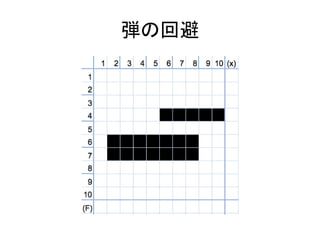

21. 弾の回避

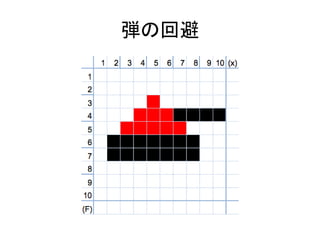

22. 弾の回避

23. 弾の回避

24. 弾の回避

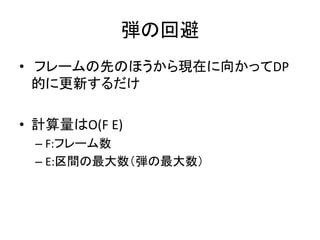

25. 弾の回避
• フレームの先のほうから現在に向かってDP
的に更新するだけ
• 計算量はO(F E)
– F:フレーム数
– E:区間の最大数（弾の最大数）

26. 弾の回避

27. 弾の回避

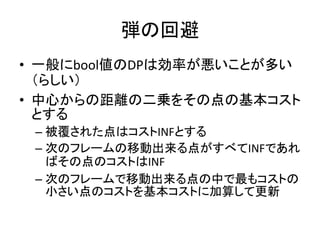

28. 弾の回避
• 一般にbool値のDPは効率が悪いことが多い
（らしい）
• 中心からの距離の二乗をその点の基本コスト
とする
– 被覆された点はコストINFとする
– 次のフレームの移動出来る点がすべてINFであれ
ばその点のコストはINF
– 次のフレームで移動出来る点の中で最もコストの
小さい点のコストを基本コストに加算して更新

29. 弾の回避

30. 弾の回避

31. 弾の回避

32. 弾の回避

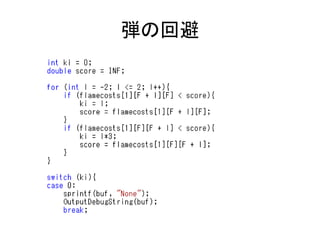

33. 弾の回避

34. 弾の回避
• 縦横の移動しか考えない
– 初期化 O(F ^ 3)
– 通常弾（回転のない矩形）の被覆 O(F E H W)
• H, W : 弾の高さ、幅
• E : 弾の最大数

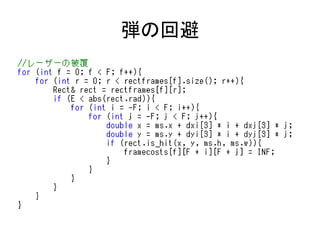

– レーザーの被覆 O(L F ^ 3)
• L : レーザーの最大数
– 被覆の更新O(F ^ 3)
• 総計算量はO(L F ^ 3)的
• ナナメ移動を考慮するとO((E+L) F ^ 5)
– 弾の被覆を独立して考えるのが難しい

35. 弾の回避
• 1フレームに掛けられる時間は1/60sec
– 10^7 〜 10^8手数
• およそ60F先の計算なら処理落ちしないはず
– 実際は30fpsほどしか出なかった memcpy周りが
重い？

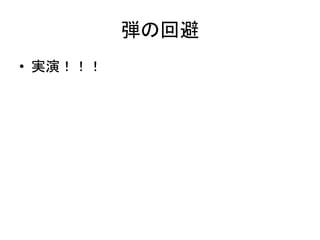

36. 弾の回避
• 実演！！！

37. 弾の回避
• ほとんど死なない
• 「そして誰もいなくなるか」以外は回避出来る

38. 弾の回避
• 「そして誰もいなくなるか」の難しさ
– 弾が自機狙いではなく、弾の発生位置が自機狙
い
– 弾が大量
– 速度が遅い（弾抜けが出来ない）

39. 弾の回避
• 1Fだけ全探索する
– 1F先の場面は自機狙いも含めて誤差がない
– 完全ではないがナナメ対応が出来る！！！
– 単純に17倍の処理時間が掛かる
– 30Fの先読み
• おおよそ20 〜 30F先読みで紅魔郷Exはすべ
て回避出来るらしい

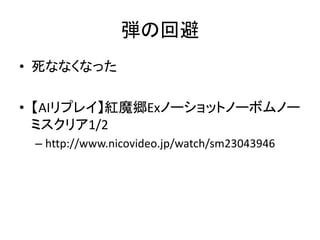

40. 弾の回避
• 死ななくなった
• 【AIリプレイ】紅魔郷Exノーショットノーボムノー
ミスクリア1/2
– http://www.nicovideo.jp/watch/sm23043946

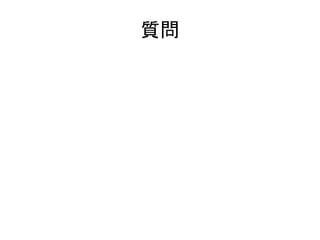

41. 質問
