文档介绍了操作系统的定义和功能，包括资源管理、系统调用和过程的概念。它讨论了操作系统在不同环境下的要求，以及进程之间的通信方式，如共享内存和消息传递。最后，文档探讨了基于TCP/IP的客户端-服务器模型及其实现机制。

1. OS第一次讀書會
2017/04/07
TA 鄭人瑋

2. ch1, ch2 作業系統的定義
2

3. OS定義
• 讓使用者妥善使用軟硬體資源的一種系統程式(System program)
• 不同的對象對於OS的要求不同
• 對於User→重視便利、效能、好用的圖形介面
• 對於Mobile Device→重視方便、效能、省電
• 對於OS本身→電腦資源的分配者，負責管理且公平分配資源。
• System Program：kernel 安裝後就有的，或是協助OS運作的
程式(e.g.檔案總管、小畫家)
• Application Program：kernel之後安裝或協助使用只解決問題
的程式(e.g. LOL、跑跑卡丁車)
3

4. 電腦架構
Users
System or Application Program
Operation System
Hardware
4

5. 磁碟 硬碟
(ROM)
固態
硬碟
主記
憶體
(RAM)
Cache
(快取
緩衝用)
Register
(CPU)
$越貴、速度越快
5

6. Bootstrap
(存在ROM或是韌體裡)
當電腦啟動時…
載入Kernel
(Running)
Bootstrap程式載入主記憶體(RAM)
Do Process “Init”
Listening Interrupt
(Interrupt Driven)
6

7. 「中斷」服務判別
• 硬體中斷
• Interrupt(e.g. I/O Interrupt)
• 軟體中斷
• trap/exception(e.g. 分數除以0)
• system call→當使用者介面需要使用OS內相關服務時需要(User
Mode→Kernel Mode)
1. File Management(e.g. create/delete a file)
2. Device Management(e.g. I/O request)
3. Information Management(e.g. set time/date)
• 有些介面或裝置會使用DMA(Data Memory Access)允許大量資料轉
移而不需要中斷服務的介入
7

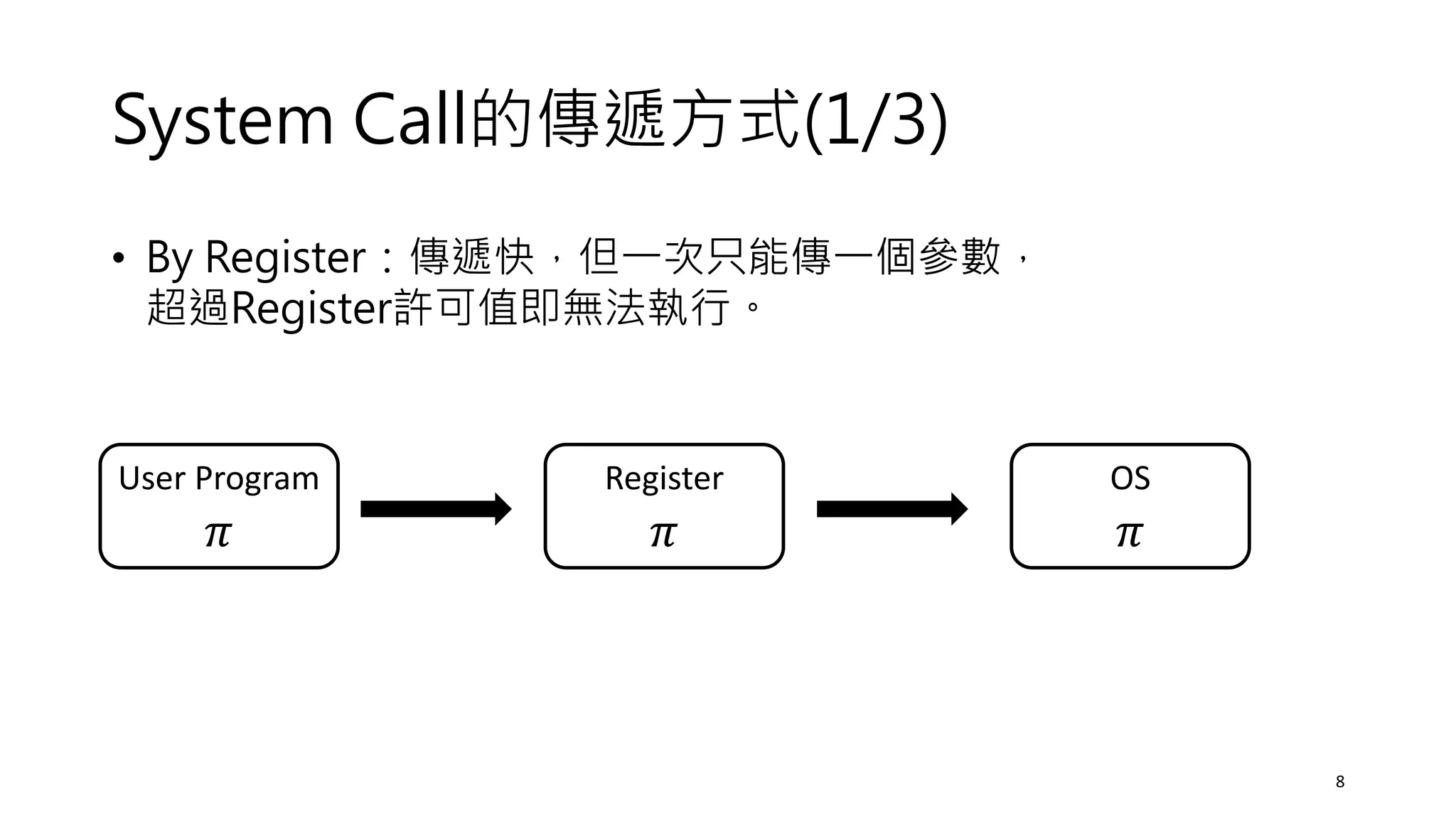

8. System Call的傳遞方式(1/3)
User Program
𝜋
OS
𝜋
Register
𝜋
• By Register：傳遞快，但一次只能傳一個參數，
超過Register許可值即無法執行。
8

9. System Call的傳遞方式(2/3)
User Program
𝜋1 𝜋2 𝜋3
Address List
𝐵001
𝐵002
𝐵003
• By Adress：需要大量參數傳遞時可用，將所有的
參數位址直接丟給OS去查詢，缺點是比較慢。
OS
𝐵001 𝜋1
𝐵002 𝜋2
𝐵003 𝜋3
9

10. System Call的傳遞方式(3/3)
User Program
𝜋1 𝜋2 𝜋3
Stack(FILO)
𝜋1
𝜋2
𝜋3
• By Stack：將需要的參數丟入一個Stack，每次從Stack pop off
一個參數丟給OS去處裡。
OS
𝜋3
𝜋2
𝜋1
10

11. ch3 行程(Process)介紹
11

12. Program? Process? Thread?
• Program→靜態的指令集(file)
• Process→正在執行的指令集，有被載入主記憶體的
Program(executable file)
• I/O-bound process→大部分都再使用I/O的Process (e.g. word
processor)
• CPU-bound process→大部分都需要CPU運算的Process
組成
架構
Stack
(temporary
data)
Heap
(動態記憶
配置)
Data
(全域變數)
Text
(Program)
12

13. Process狀態及流程
New Terminated
Waiting
RunningReady
13
Pop Off of the Schedule
Push In the Schedule
Wait I/OCompleted

14. PCB(Process Control Block)
• OS管理Process所使用的記錄表
Process State
Process Number
Process Counter
CPU Registers
CPU Schedule Information
I/O State Management
…
e.g. new, ready, etc.
記錄下一個Process的位址
記錄一些中斷資訊
14

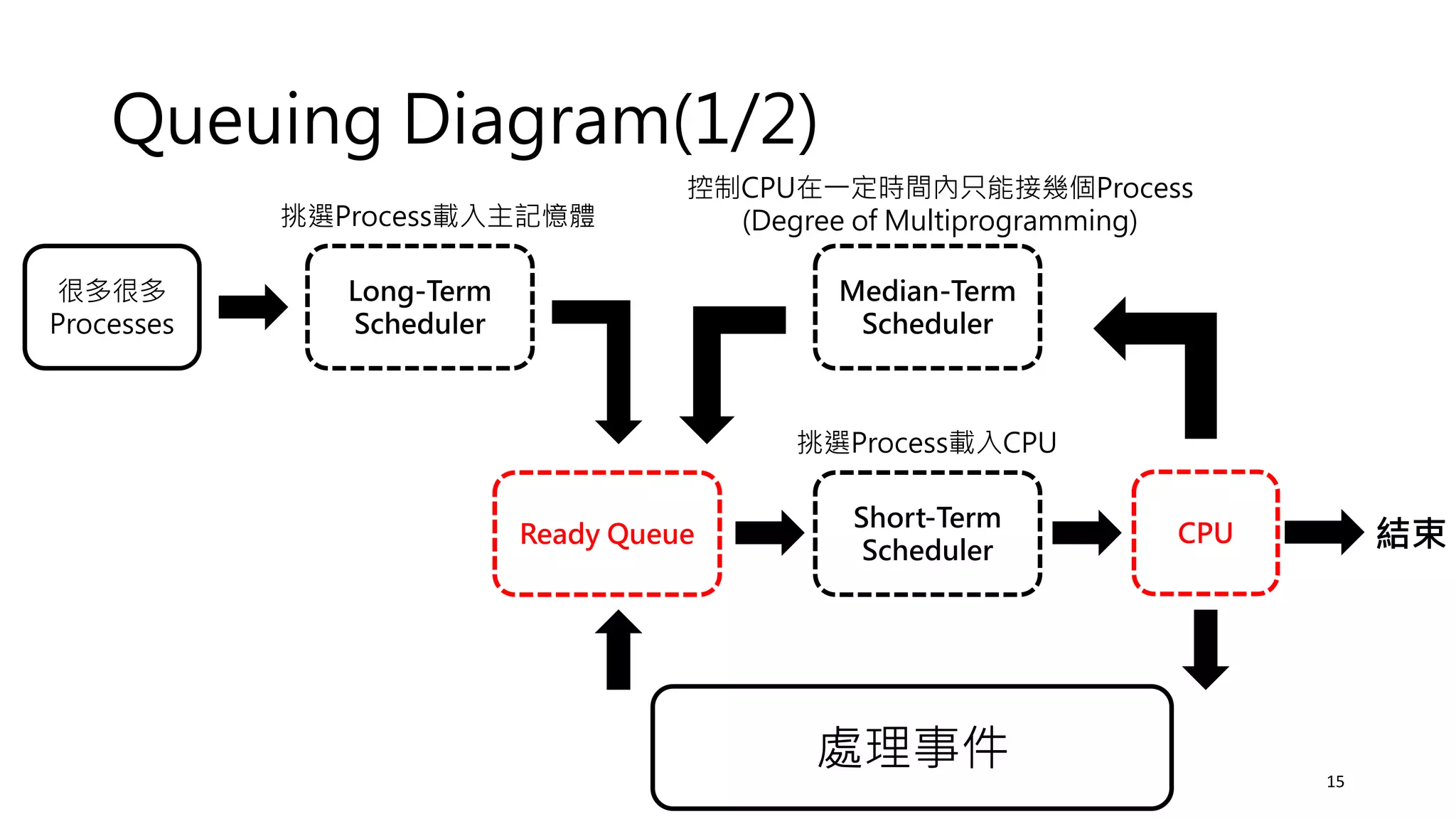

15. Queuing Diagram(1/2)
很多很多
Processes
Long-Term
Scheduler
Short-Term
Scheduler
Median-Term
Scheduler
Ready Queue CPU
處理事件
結束
挑選Process載入主記憶體
控制CPU在一定時間內只能接幾個Process
(Degree of Multiprogramming)
挑選Process載入CPU
15

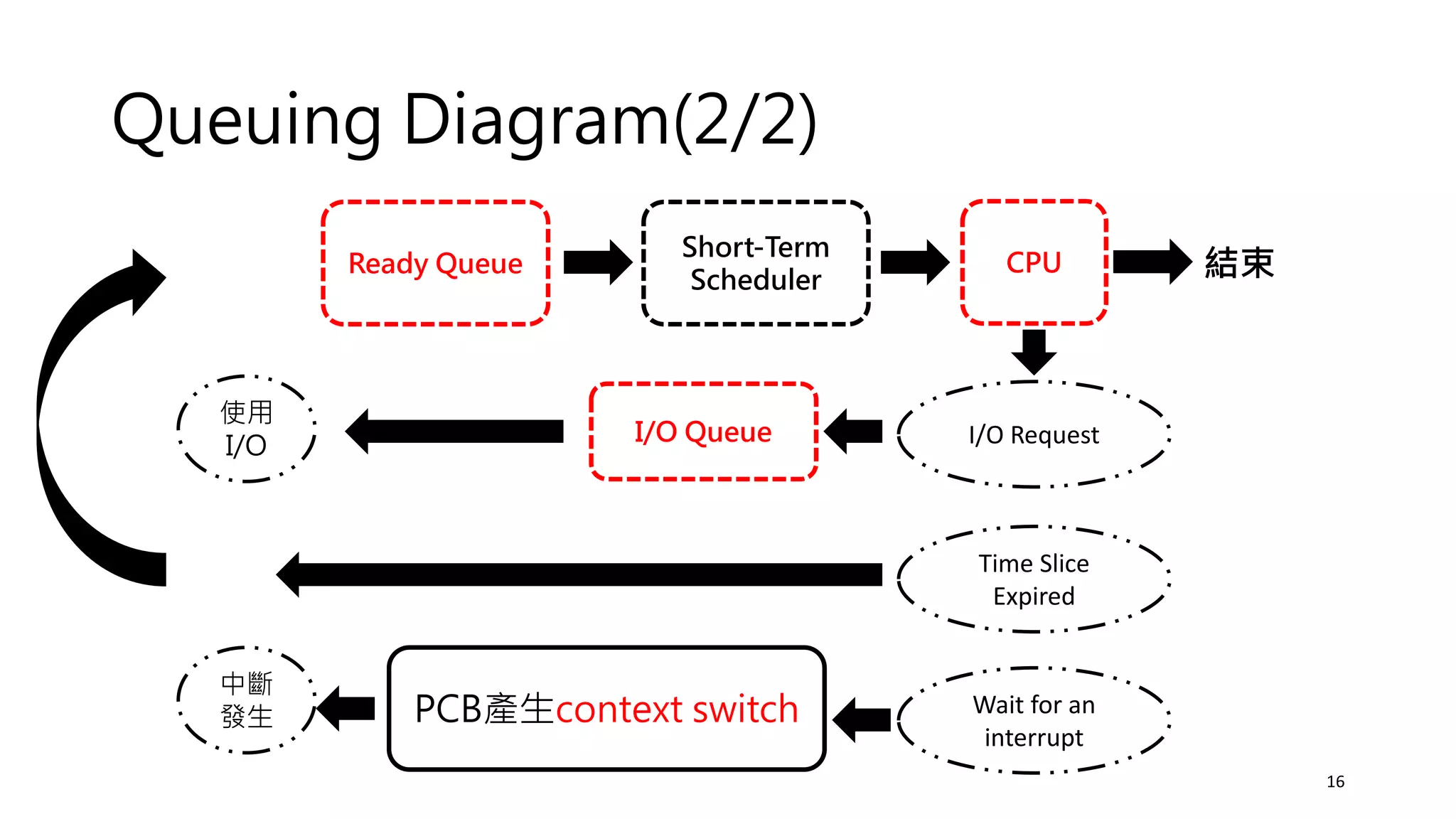

16. Queuing Diagram(2/2)
Short-Term
Scheduler
Ready Queue CPU 結束
I/O Request
Time Slice
Expired
Wait for an
interrupt
I/O Queue
使用
I/O
中斷
發生 PCB產生context switch
16

17. Process的溝通方式
• Independent Process→獨立不受其他Process影響
• Cooperating Process→用Interprocess Communication(IPC)
溝通
1. Shared Memory
2. Message Passing
(blocking send/receive,
rendezvous)
17

18. Client-Server之間Process的傳遞(1/3)
• Socket：ip address+port=a socket
• 使用Socket是較底層有效率的，只允許傳遞字串
• 3 ways in socket：
1. Connection-Oriented(TCP)
2. Connectionless(UDP)
3. Multicast Socket(like broacast)
192.168.10.1:8080
192.168.10.1:80
18

19. Client-Server之間Process的傳遞(2/3)
• Remote Procedure Call(RPC)
• 運用在應用層的服務，將使記remote call內容包裝起來，執行起
來就像是在同一平台上直行程是一樣。
• 分散是網路服務、遠端管理、NFS檔案分享
19

20. Client-Server之間Process的傳遞(2/3)
Client Server
Client
Program
Server
Program
Client
Stub
(Proxy)
Server
Stub
(Proxy)
Client
Call
Port Map
TCP/IP Layer
1.exactly once(match maker方式)
2.at most once(timestamp方式)
Application Layer Application Layer
upload port info.
XDR轉換(external data
representation)
→避免big/small endian
1
2
connect to
server program
search the port of
server program
3
20

21. Q & A
21
