геометрические тела, предметы окружающего мира и геометрическая
- 1. Геометрические тела, предметы окружающегомира и геометрическая информация о них. Урок технологии в 10 классе Учитель технологии Заяц Л.А.
- 2. • Предмет материальные объекты, представляющие собоймодель изделия или геометрического тела, деталь, сборочную единицу, комплект, комплекс. • Геометрическая информация - совокупность данных о форме предмета, положении и ориентации его в пространстве. • Каждый предмет имеет свою форму, которая является его основной визуальной характеристикой.
- 3. • Геометрической формой называется внешний облик предмета, характеризующийся совокупностьюего геометрических свойств. • К геометрическим свойствам предметов относятся: размеры, пропорции, взаимное расположение составляющих элементов формы.
- 4. Форма предмета Предметы бываютпростой и сложной формы. К предметам простой формы относятся те, которые представляют собой геометрические тела: цилиндр, конус, шар, призма, пирамида (рис. а). К предметам сложной (составной) формы относятся такие, которые образованы сочетанием различных геометрических тел (рис. б).
- 5. • Любое геометрическоетело состоит из оболочки, т. е. внешней поверхности, и какого-либо материала, его наполняющего. • Каждое геометрическое тело имеет свою форму, которая различается по составу, структуре и размерам.
- 6. • Состав формыгеометрического тела — перечень отсеков поверхностей, составляющих его.
- 7.
- 8. • Многогранники —геометрические тела, оболочка которых образована отсеками плоскостей • Грани — отсеки плоскостей, которые составляют поверхность (оболочку) многогранника; ребра — отрезки прямых, по которым пересекаются грани; вершины — концы ребер. 1 — оболочка геометрического тела 2 — отсеки плоскостей

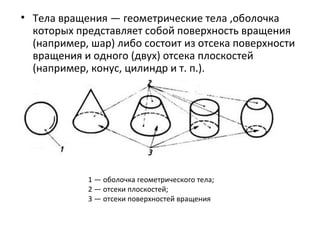

- 9. • Тела вращения— геометрические тела ,оболочка которых представляет собой поверхность вращения (например, шар) либо состоит из отсека поверхности вращения и одного (двух) отсека плоскостей (например, конус, цилиндр и т. п.). 1 — оболочка геометрического тела; 2 — отсеки плоскостей; 3 — отсеки поверхностей вращения
- 10. • Изменение положенияодного из оснований приводит к изменению формы геометрического тела.
- 11. • Изменение высоты,ширины, длины, диаметра основания, угла наклона осевой, положение оснований относительно друг друга существенно влияет на форму геометрических тел.
- 12. Назовите геометрические тела, изображенныена рисунке Рисунок 1
- 13. Назовите геометрические тела, изображенныена рисунке Рисунок 2
- 14. Анализ геометрической формыдетали с натуры и по графическим изображениям • Анализ геометрической формы детали — метод изучения формы путем мысленного расчленения объекта на составляющие его части (отсеки поверхностей геометрического тела) и установления взаимного расположения их относительно друг друга.

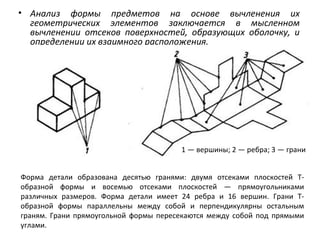

- 15. • Анализ формыпредметов на основе вычленения их геометрических элементов заключается в мысленном вычленении отсеков поверхностей, образующих оболочку, и определении их взаимного расположения. 1 — вершины; 2 — ребра; 3 — грани Форма детали образована десятью гранями: двумя отсеками плоскостей Тобразной формы и восемью отсеками плоскостей — прямоугольниками различных размеров. Форма детали имеет 24 ребра и 16 вершин. Грани Тобразной формы параллельны между собой и перпендикулярны остальным граням. Грани прямоугольной формы пересекаются между собой под прямыми углами.
- 16. • Анализ формы предметана основе расчленения ее на геометрические тела представляет собой мысленное разделение предмета на составляющие его геометрические тела и определение взаимного расположения их относительно друг друга. • Все части, составляющие форму рассматриваемого изделия, расположены на одной оси (т. е. соосны). К основанию конуса примыкает равновеликое основание усеченного конуса. Другое основание усеченного конуса совмещается с основанием цилиндра, диаметр которого меньше диаметра конуса. 1 — конус; 2 — усеченный конус; 3 — цилиндр
- 17. • Проанализируйте формыпредставленных деталей Заготовка «Болт» «Ось»
- 18. Вопросы для повторения •Что понимают под составом формы геометрического тела? • Что называют анализом формы? • Как вы понимаете термин «оболочка формы» ? • Какие параметры влияют на форму геометрического тела? • Какие параметры могут быть положены в основу анализа формы предметов?
- 19.
- 20. Проанализируйте форму представленнойдетали «Пробка» по её чертежу
