1. Основные правила
нанесения размеров

2. Размеры делятся на
линейные и угловые



Линейные размеры характеризуют длину,
ширину, толщину, высоту, диаметр или
радиус измеряемой части изделия.
Линейные размеры указывают в мм, но
обозначения единицы измерения не наносят.
Угловые размеры указывают в градусах,
минутах и секундах с обозначением единицы
измерения.

3. Классификация размеров
по назначению
Размеры элементов
величины отверстий, пазов,
выступов и выемок
Координирующие размеры
размеры, показывающие
расположение элементов
относительно контура детали
и друг друга
Габаритные размеры
наибольшие размеры детали
по длине, ширине и высоте

4. Классификация размеров
Размеры
Линейные
для измерения отрезков
в миллиметрах (мм)
(слово «ММ» не пишут)
Угловые
для измерения углов
в градусах

5. 1.
2.
3.

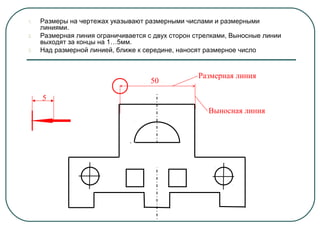

Размеры на чертежах указывают размерными числами и размерными
линиями.
Размерная линия ограничивается с двух сторон стрелками, Выносные линии
выходят за концы на 1…5мм.
Над размерной линией, ближе к середине, наносят размерное число
50
Размерная линия
5
Выносная линия

6. Если на чертеже несколько размерных линий, параллельных
друг другу, то ближе к изображению наносят меньший
размер.
100
50

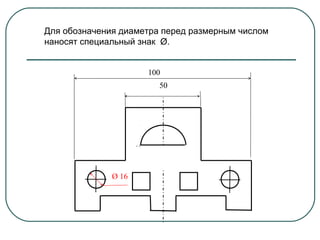

7. Для обозначения диаметра перед размерным числом
наносят специальный знак Ø.
100
50
Ø 16

8. Для обозначения радиуса перед размерным числом пишут R.
100
50
R
Ø 16
20

9. При указании размера угла , размерную линию проводят в
виде дуги окружности, с центром в вершине угла.
100
50
R
90°
Ø 16
20

10. Перед размерным числом, указывающим сторону
квадратного элемента, наносят □.
100
50
R
20
Ø 16
□ 10
90°

11. Если встречаются несколько одинаковых элементов, то
рекомендуют наносить размер лишь одного из них, с
указанием количества.
100
50
2 отв. Ø 16
□ 10
90°
R
20

12. При изображении плоских деталей в одной проекции,
толщина детали указывается S.
100
50
90°
R
20
2 отв. Ø 16
□ 10
S4

13. Подобным образом указывают и длину детали L.
100
50
R
20
2 отв. Ø 16
□ 10
90°
L4

14. Знаки на чертеже
Количество размеров на чертеже должно быть минимальным,
но достаточным для изготовления объекта.
РАДИУС
ДИАМЕТР
КВАДРАТ
Нанесение размеров
с использованием знаков
ТОЛЩИНА

15. Нанесение размеров
окружностей

17. Масштаб

18. Масштаб
это линейное изображение размера на
чертеже какого-то предмета
Существует 3 вида масштаба:
1.Уменьшения
М 1:2 М 1:2,5 М 1:4
2.Увеличения
М 2:1 М 2,5:1 М
4:1
3.Натуральный М 1:1
Независимо
от масштаба на чертеже
наносят действительные размеры

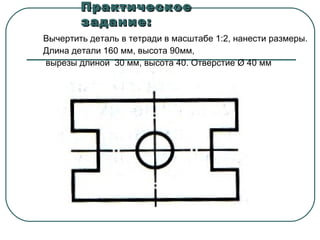

20. Практическое
задание:
Вычертить деталь в тетради в масштабе 1:2, нанести размеры.
Длина детали 160 мм, высота 90мм,
вырезы длиной 30 мм, высота 40. Отверстие Ø 40 мм

21. ДОМАШНЕ
Е
ЗАДАНИЕ:
§ 9 (?),
вычертить в
тетради рис.100
стр. 61,
в масштабе 2:1
