تتناول الوثيقة تصميم وتنفيذ الشدات النفقية المستخدمة في بناء المبانى الفندقية والإدارية، موضحةً كيفية تحقيق السرعة والكفاءة في التنفيذ. كما تصف الوثيقة مكونات الشدة وطرق الربط والتحكم المستخدمة في عملية البناء لضمان جودة العمل. أخيرًا، يُستعرض أيضًا كيفية فك الشدات والنقاط الواجب مراعاتها خلال الإجراءات المختلفة.

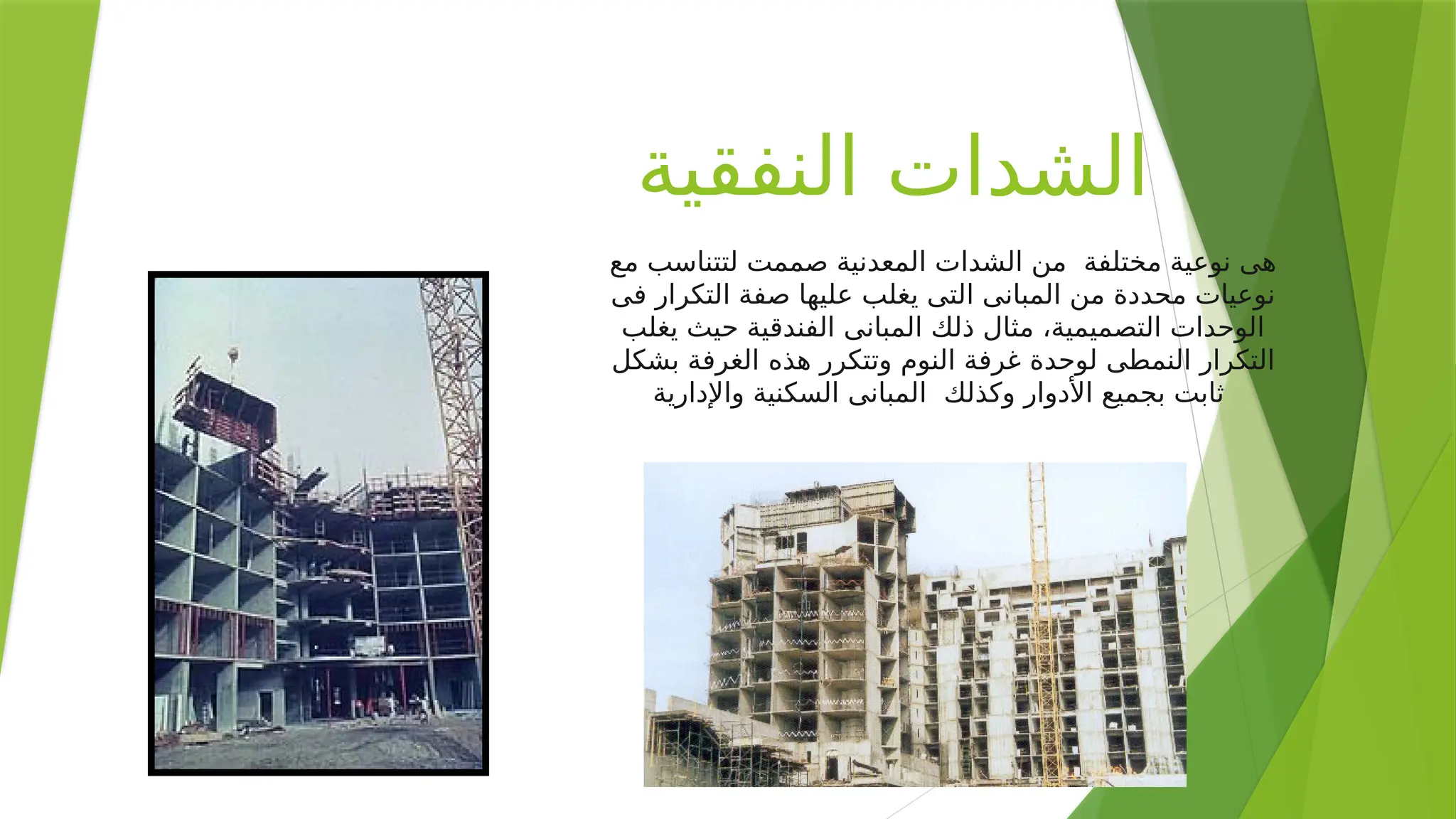

1. ‫النفقية‬ ‫الشدات‬
‫مع‬ ‫لتتناسب‬ ‫صممت‬ ‫المعدنية‬ ‫الشدات‬ ‫من‬ ‫مختلفة‬ ‫نوعية‬ ‫هى‬
‫فى‬ ‫التكرار‬ ‫صفة‬ ‫عليها‬ ‫يغلب‬ ‫التى‬ ‫المبانى‬ ‫من‬ ‫محددة‬ ‫نوعيات‬
‫يغلب‬ ‫حيث‬ ‫الفندقية‬ ‫المبانى‬ ‫ذلك‬ ‫مثال‬ ،‫التصميمية‬ ‫الوحدات‬
‫بشكل‬ ‫الغرفة‬ ‫هذه‬ ‫وتتكرر‬ ‫النوم‬ ‫غرفة‬ ‫لوحدة‬ ‫النمطى‬ ‫التكرار‬
‫واإلدارية‬ ‫السكنية‬ ‫المبانى‬ ‫وكذلك‬ ‫األدوار‬ ‫بجميع‬ ‫ثابت‬

2. ‫النفقية‬ ‫الشدات‬

3. ‫النفقية‬ ‫الشدات‬


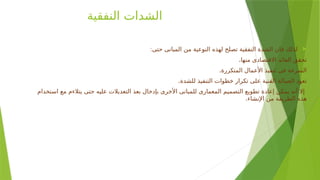

:‫حتى‬ ‫المبانى‬ ‫من‬ ‫النوعية‬ ‫لهذه‬ ‫تصلح‬ ‫النفقية‬ ‫الشدة‬ ‫فان‬ ‫لذلك‬
.‫منها‬ ‫االقتصادى‬ ‫العائد‬ ‫تحقق‬
.‫المتكررة‬ ‫األعمال‬ ‫تنفيذ‬ ‫فى‬ ‫السرعة‬
.‫للشدة‬ ‫التنفيذ‬ ‫خطوات‬ ‫تكرار‬ ‫على‬ ‫الفنية‬ ‫العمالة‬ ‫تعود‬
‫استخدام‬ ‫مع‬ ‫يتالءم‬ ‫حتى‬ ‫عليه‬ ‫التعديالت‬ ‫بعذ‬ ‫بإدخال‬ ‫األخرى‬ ‫للمبانى‬ ‫المعمارى‬ ‫التصميم‬ ‫تطويع‬ ‫إعادة‬ ‫يمكن‬ ‫أنه‬ ‫إال‬
.‫اإلنشاء‬ ‫من‬ ‫الطريقة‬ ‫هذه‬

4. ‫النفقية‬ ‫الشدات‬


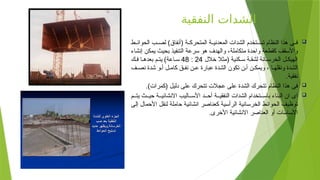

‫ط‬ ‫الحوائ‬ ‫ب‬ ‫لص‬ )‫(أنفاق‬ ‫ة‬ ‫المتحرك‬ ‫ة‬ ‫المعدني‬ ‫الشدات‬ ‫تخدم‬ ‫تس‬ ‫النظام‬ ‫هذا‬ ‫ى‬ ‫ف‬
‫متكاملة‬ ‫واحدة‬ ‫كقطعة‬ ‫واألسقف‬
،
‫إنشاء‬ ‫يمكن‬ ‫بحيث‬ ‫التنفيذ‬ ‫سرعة‬ ‫هو‬ ‫والهدف‬
‫خالل‬ ‫(مثال‬ ‫كنية‬ ‫س‬ ‫ة‬ ‫لشق‬ ‫انة‬ ‫الخرس‬ ‫ل‬ ‫الهيك‬
24
:
48
‫ك‬ ‫ف‬ ‫ا‬ ‫بعده‬ ‫م‬ ‫يت‬ )‫اعة‬ ‫س‬
‫ف‬ ‫نص‬ ‫شدة‬ ‫و‬ ‫أ‬ ‫ل‬ ‫كام‬ ‫ق‬ ‫نف‬ ‫ن‬ ‫ع‬ ‫عبارة‬ ‫الشدة‬ ‫تكون‬ ‫ن‬ ‫أ‬ ‫ن‬ ‫ويمك‬ ، ‫ا‬ ‫ونقله‬ ‫الشدة‬
.‫نفقية‬

‫الشدة‬ ‫تتحرك‬ ‫النظام‬ ‫هذا‬ ‫فى‬
.)‫(كمرات‬ ‫دليل‬ ‫على‬ ‫تتحرك‬ ‫عجالت‬ ‫على‬

‫م‬ ‫يت‬ ‫ث‬ ‫حي‬ ‫ة‬ ‫االنشائي‬ ‫اليب‬ ‫األس‬ ‫د‬ ‫أح‬ ‫ة‬ ‫النفقي‬ ‫الشدات‬ ‫تخدام‬ ‫باس‬ ‫البناء‬ ‫ان‬ ‫اى‬
‫إلى‬ ‫األحمال‬ ‫لنقل‬ ‫حاملة‬ ‫انشائية‬ ‫كعناصر‬ ‫الرأسية‬ ‫الخرسانية‬ ‫الحوائط‬ ‫توظيف‬
.‫األخرى‬ ‫االنشائية‬ ‫العناصر‬ ‫أو‬ ‫األساسات‬

5. ‫النفقية‬ ‫الشدات‬

6. ‫النفقية‬ ‫الشدات‬

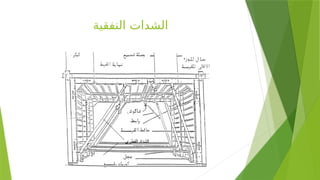

‫اﻟﻘﻄﺮي‬ ‫اﻟﺸﺪاد‬

7. ‫النفقية‬ ‫الشدات‬

:‫الشدة‬ ‫وصف‬

‫ة‬N‫المجمع‬ ‫ة‬N‫الحديدي‬ ‫الفرم‬ ‫ن‬N‫م‬ ‫ة‬N‫مجموع‬ ‫ى‬N‫ه‬
‫امير‬NNNN‫المس‬ ‫طة‬NNNN‫بواس‬ ‫ا‬NNNN‫بعضه‬ ‫ب‬NNNN‫بجان‬
‫ى‬N
N‫معدن‬ ‫ل‬N
N‫هيك‬ ‫ى‬N
N‫عل‬ ‫ول‬N
N‫للحص‬ ‫واميل‬N
N‫والص‬
‫واحدة‬ ‫ككتلة‬ ‫الحوائط‬ ‫مع‬ ‫للسقف‬

( ‫حرف‬ ‫ل‬N
‫ك‬‫ش‬ ‫ى‬N
‫ل‬‫ع‬ ‫الشدة‬ ‫وتكون‬
(
u
‫مقلوب‬
‫و‬N
‫أ‬ ‫ة‬N
‫ل‬‫المتقاب‬ ‫ط‬N
‫ئ‬‫والحوا‬ ‫قف‬N
‫س‬‫ال‬ ‫ل‬N
‫ك‬‫ش‬ ‫لتكون‬
( ‫حرف‬ ‫ل‬N
N‫شك‬ ‫ى‬N
N‫عل‬ ‫فية‬N
N‫نص‬ ‫شدة‬
l
)
‫مقلوب‬
‫حرف‬ ‫ل‬N‫شك‬ ‫ى‬N‫عل‬ ‫شدة‬ ‫يكونان‬ ‫ن‬N‫جزأي‬ ‫ل‬N‫ك‬‫و‬
( (
u
‫اثنان‬ ‫أجزاء‬ ‫ة‬N
‫ث‬‫ثال‬ ‫ن‬N
‫م‬ ‫الشدة‬ ‫مم‬N
‫ص‬‫ت‬ ‫د‬N
‫ق‬‫و‬
.‫للسقف‬ ‫والثالثة‬ ‫للحوائط‬

8. ‫النفقية‬ ‫الشدات‬

:‫الشدة‬ ‫مكونات‬ ⚫

:‫الفورمة‬
:‫التالية‬ ‫األجزاء‬ ‫من‬ ‫تتكون‬ ‫وهى‬
.1
‫للفورمة‬ ‫الخارجى‬ ‫الجسم‬
‫الصاج‬ ‫من‬ ‫ألواح‬ ‫من‬ ‫يتكون‬ ‫وهو‬
‫عن‬ ‫يزيد‬ ‫ال‬ ‫بسمك‬ ‫المجلفن‬
5
‫حديدية‬ ‫زوايا‬ ‫بواسطة‬ ‫ةتقوى‬ ‫مم‬
‫كل‬
120
.‫سم‬
.2
.‫المصمت‬ ‫الحديد‬ ‫من‬ ‫زوايا‬ ‫بواسطة‬ ‫األركان‬ ‫تقوى‬
.3
‫عجلتان‬
‫من‬ ‫ومثبتة‬ ‫الفورمة‬ ‫من‬ ‫رأسى‬ ‫جانب‬ ‫لكل‬ ‫الحديد‬ ‫من‬
‫الفك‬ ‫أثناء‬ ‫الشدة‬ ‫إلخراج‬ ‫أسفل‬
.4
‫كوريك‬
‫عدد‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
2
‫قطر‬ ‫مقلوظ‬ ‫مسمار‬
7
‫على‬ ‫بوصة‬
‫الشدة‬ ‫خفض‬ ‫أو‬ ‫رفع‬ ‫فى‬ ‫التحكم‬ ‫إلمكانية‬ ‫رأسيا‬ ‫يتحرك‬ ‫األقل‬
.5
‫الحديد‬ ‫من‬ ‫مشابك‬
‫لتكوين‬ ‫جنب‬ ‫إلى‬ ‫جنبا‬ ‫ببعضها‬ ‫الفورم‬ ‫لتثبيت‬
.‫المطلوب‬ ‫وبالطول‬ ‫واحد‬ ‫نفق‬
.6
‫لتكوين‬ ‫المسامير‬ ‫بواسطة‬ ‫الشدة‬ ‫من‬ ‫الرأسية‬ ‫األجزاء‬ ‫تجمع‬
‫رأسى‬ ‫حائط‬
‫ﻋﺠﻞ‬
‫الشدة‬ ‫خفض‬ ‫أو‬ ‫لرفع‬ ‫كوريك‬
‫الشدة‬ ‫جوانب‬ ‫لتجميع‬ ‫حديد‬ ‫من‬ ‫مشبك‬

9. ‫النفقية‬ ‫الشدات‬

⚫

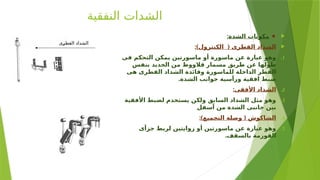

:‫الشدة‬ ‫مكونات‬

:) (
‫الكنترول‬ ‫القطرى‬ ‫الشداد‬
.1
‫فى‬ ‫التحكم‬ ‫يمكن‬ ‫ماسورتين‬ ‫أو‬ ‫ماسورة‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
‫بنفس‬ ‫الحديد‬ ‫من‬ ‫قالووظ‬ ‫مسمار‬ ‫طريق‬ ‫عن‬ ‫طولها‬
‫هى‬ ‫القطرى‬ ‫الشداد‬ ‫وفائدة‬ ‫للماسورة‬ ‫الداخلة‬ ‫القطر‬
.‫الشدة‬ ‫جوانب‬ ‫ورأسية‬ ‫افقية‬ ‫ضبط‬
.2
:‫األفقى‬ ‫الشداد‬
.3
‫األفقية‬ ‫لضبط‬ ‫يستخدم‬ ‫ولكن‬ ‫السابق‬ ‫الشداد‬ ‫مثل‬ ‫وهو‬
‫أسفل‬ ‫من‬ ‫الشدة‬ ‫جانبى‬ ‫بين‬
.4
:) (
‫التجميع‬ ‫وصلة‬ ‫الشاكوش‬
.5
‫جزأى‬ ‫لربط‬ ‫زوايتين‬ ‫أو‬ ‫ماسورتين‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
.‫بالسقف‬ ‫الفورمة‬
‫ى‬N
‫ر‬‫القط‬ ‫الشداد‬

10. ‫النفقية‬ ‫الشدات‬

⚫

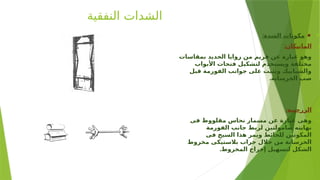

:‫الشدة‬ ‫مكونات‬
.1
:‫المانيكان‬
.2
‫بمقاسات‬ ‫الحديد‬ ‫زوايا‬ ‫من‬ ‫فريم‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
‫األبواب‬ ‫فتحات‬ ‫لتشكيل‬ ‫ويستخدم‬ ‫مختلفة‬
‫قبل‬ ‫الفورمة‬ ‫جوانب‬ ‫على‬ ‫وتثبت‬ ‫والشبابيك‬
.‫الخرسانة‬ ‫صب‬
.3
:‫الزرجينة‬
.4
‫فى‬ ‫مقلووظ‬ ‫نحاس‬ ‫مسمار‬ ‫عن‬ ‫عبارة‬ ‫وهى‬
‫الفورمة‬ ‫جانب‬ ‫لربط‬ ‫صامولتين‬ ‫نهايته‬
‫فى‬ ‫السيخ‬ ‫هذا‬ ‫ويمر‬ ‫للحائط‬ ‫المكونين‬
‫مخروط‬ ‫بالستيكى‬ ‫جراب‬ ‫خالل‬ ‫من‬ ‫الخرسانة‬
.‫المخروط‬ ‫إخراج‬ ‫لتسهيل‬ ‫الشكل‬

11. ‫النفقية‬ ‫الشدات‬

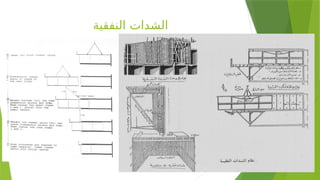

12. ‫النفقية‬ ‫الشدات‬

⚫

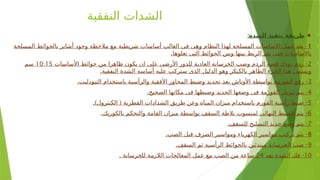

:‫الشدة‬ ‫تنفيذ‬ ‫طريقة‬

1
-
‫المسلحة‬ ‫بالحوائط‬ ‫أشاير‬ ‫وجود‬ ‫مالحظة‬ ‫مع‬ ‫شريطية‬ ‫أساسات‬ ‫الغالب‬ ‫فى‬ ‫وهى‬ ‫النظام‬ ‫لهذا‬ ‫المسلحة‬ ‫االساسات‬ ‫عمل‬ ‫بعد‬
.‫تعلوها‬ ‫التى‬ ‫الحوائط‬ ‫وبين‬ ‫بينها‬ ‫الربط‬ ‫يتم‬ ‫حتى‬ ‫باالساسات‬

2
-
‫األساسات‬ ‫حوائط‬ ‫من‬ ‫ظاهرا‬ ‫يكون‬ ‫ان‬ ‫على‬ ‫األرضى‬ ‫للدور‬ ‫العادية‬ ‫الخرسانة‬ ‫وصب‬ ‫الردم‬ ‫قصة‬ ‫ودك‬ ‫ردم‬
10:15
‫سم‬
.‫النفقية‬ ‫الشدة‬ ‫أساسه‬ ‫عليه‬ ‫ستركب‬ ‫الذى‬ ‫الدليل‬ ‫وهو‬ ‫بالكيكر‬ ‫الظاهر‬ ‫الجزء‬ ‫هذا‬ ‫ويسمى‬

3
. -
‫التيودليت‬ ‫باستخدام‬ ‫والرأسية‬ ‫األفقية‬ ‫المحاور‬ ‫وضبط‬ ‫تحديد‬ ‫بعد‬ ‫األوناش‬ ‫بواسطة‬ ‫الفورمة‬ ‫رفع‬

4
. -
‫الصحيح‬ ‫مكانها‬ ‫فى‬ ‫وضبطها‬ ‫الجديد‬ ‫وضعها‬ ‫فى‬ ‫الفورمة‬ ‫تنزيل‬ ‫يتم‬

5
.) ( -
‫الكنترول‬ ‫القطرية‬ ‫الشدادات‬ ‫طريق‬ ‫وعن‬ ‫المياه‬ ‫ميزان‬ ‫باستخدام‬ ‫الفورم‬ ‫رأسية‬ ‫ضبط‬

6
. -
‫بالكوريك‬ ‫والتحكم‬ ‫القامة‬ ‫ميزان‬ ‫بواسطة‬ ‫السقف‬ ‫بالطة‬ ‫لمنسوب‬ ‫النهائى‬ ‫الضبط‬ ‫يتم‬

7
. -
‫للسقف‬ ‫التسليح‬ ‫حديد‬ ‫وضع‬ ‫يتم‬

8
. -
‫الصب‬ ‫قبل‬ ‫الصرف‬ ‫ومواسير‬ ‫الكهرباء‬ ‫مواسير‬ ‫تركيب‬ ‫يتم‬

9
. -
‫السقف‬ ‫ثم‬ ‫الرأسية‬ ‫بالحوائط‬ ‫مبتدئين‬ ‫الخرسانة‬ ‫صب‬

10
-
‫بعد‬ ‫الشدة‬ ‫فك‬
24
. ‫للخرسانة‬ ‫الالزمة‬ ‫المعالجات‬ ‫عمل‬ ‫مع‬ ‫الصب‬ ‫من‬ ‫ساعة‬

13. ‫النفقية‬ ‫الشدات‬

14. ‫النفقية‬ ‫الشدات‬


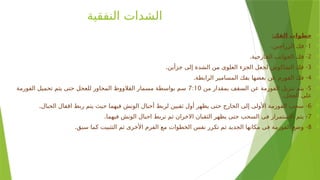

:‫الفك‬ ‫خطوات‬

1
. -
‫الزراجين‬ ‫فك‬

2
. -
‫الخارجية‬ ‫الجوانب‬ ‫فك‬

3
. -
‫جزأين‬ ‫إلى‬ ‫الشدة‬ ‫من‬ ‫العلوى‬ ‫الجزء‬ ‫لجعل‬ ‫الشاكوش‬ ‫فك‬

4
. -
‫الرابطة‬ ‫المسامير‬ ‫بفك‬ ‫بعضها‬ ‫عن‬ ‫الفورم‬ ‫فك‬

5
-
‫من‬ ‫بمقدار‬ ‫السقف‬ ‫عن‬ ‫الفورمة‬ ‫تنزيل‬ ‫يتم‬
7:10
‫الفورمة‬ ‫تحميل‬ ‫يتم‬ ‫حتى‬ ‫للعجل‬ ‫المجاور‬ ‫القالووظ‬ ‫مسمار‬ ‫بواسطة‬ ‫سم‬
.‫العجل‬ ‫على‬

6
. -
‫الحبال‬ ‫اقفال‬ ‫ربط‬ ‫يتم‬ ‫حيث‬ ‫فيهما‬ ‫الونش‬ ‫أحبال‬ ‫لربط‬ ‫ثقبين‬ ‫أول‬ ‫يظهر‬ ‫حتى‬ ‫الخارج‬ ‫إلى‬ ‫األولى‬ ‫الفورمة‬ ‫سحب‬

7
. -
‫فيهما‬ ‫الونش‬ ‫احبال‬ ‫تربط‬ ‫ثم‬ ‫االخران‬ ‫الثقبان‬ ‫يظهر‬ ‫حتى‬ ‫السحب‬ ‫فى‬ ‫االستمرار‬ ‫يتم‬

8
. -
‫سبق‬ ‫كما‬ ‫التثبيت‬ ‫ثم‬ ‫األخرى‬ ‫الفرم‬ ‫مع‬ ‫الخطوات‬ ‫نفس‬ ‫تكرر‬ ‫ثم‬ ‫الجديد‬ ‫مكانها‬ ‫فى‬ ‫الفورمة‬ ‫وضع‬

15. ‫النفقية‬ ‫الشدات‬

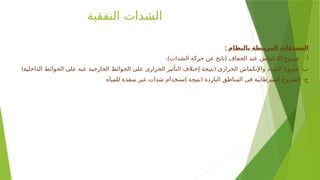

: ‫بالنظام‬ ‫المرتبطة‬ ‫التصدعات‬
.) ( -
‫الشدات‬ ‫حركة‬ ‫عن‬ ‫ناتج‬ ‫الجفاف‬ ‫عند‬ ‫اإلنكماش‬ ‫شروخ‬ ‫أ‬
) ( -
‫الداخلية‬ ‫الحوائط‬ ‫على‬ ‫عنه‬ ‫الخارجية‬ ‫الحوائط‬ ‫على‬ ‫الحرارى‬ ‫التأثير‬ ‫إختالف‬ ‫نتيجة‬ ‫الحرارى‬ ‫واإلنكماش‬ ‫التمدد‬ ‫شروخ‬ ‫ب‬
( -
‫للمياه‬ ‫منفذة‬ ‫غير‬ ‫شدات‬ ‫إستخدام‬ ‫نتيجة‬ ‫الباردة‬ ‫المناطق‬ ‫فى‬ ‫السرطانية‬ ‫الشروخ‬ ‫ج‬

16. ‫النفقية‬ ‫الشدات‬

:‫الشدة‬ ‫مميزات‬

‫التنفيذ‬ ‫سرعة‬
.

‫التنفيذ‬ ‫كفاءة‬
.

‫خرسانية‬ ‫حوائط‬ ‫الي‬ ‫الكمرات‬ ‫تحولت‬ ‫والمتانة‬ ‫المنشأ‬ ‫قوة‬

‫الي‬ ‫تصل‬ ‫عالية‬ ‫الرتفاعات‬ ‫البناء‬ ‫امكانية‬
40
‫التربة‬ ‫جهد‬ ‫حسب‬ ‫دور‬

‫التشطيب‬ ‫كفاءة‬

:‫الشدة‬ ‫مميزات‬

.‫التصميم‬ ‫فى‬ ‫مرونة‬ ‫يوفر‬ ‫ال‬

.‫عالية‬ ‫كفاءة‬ ‫وعلى‬ ‫مدرب‬ ‫تنفيذ‬ ‫وجهاز‬ ‫عالية‬ ‫دقة‬ ‫إلى‬ ‫يحتاج‬

‫الحارة‬ ‫األجواء‬ ‫تناسب‬ ‫ال‬ ‫الخرسانية‬ ‫الحوائط‬
