Uploaded byNTT Communications Technology Development
SpinnakerとOpenStackの構築
OpenStack Days Tokyo 2017のLTで、マルチクラウドで継続的デリバリーを実現するためのツールSpinnakerとOpenStackを連携させるまでについて記載した資料です。
More Related Content
![[AWSマイスターシリーズ] AWS OpsWorks](https://cdn.slidesharecdn.com/ss_thumbnails/20131016aws-meister-regenerate-opsworks-131025012637-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
SpinnakerとOpenStackの構築
- 1.
- 2.

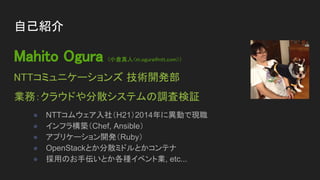

- 3. Mahito Ogura (小倉真人<m.ogura@ntt.com>) NTTコミュニケーションズ技術開発部 業務：クラウドや分散システムの調査検証 ● NTTコムウェア入社（H21）2014年に異動で現職 ● インフラ構築（Chef, Ansible） ● アプリケーション開発（Ruby） ● OpenStackとか分散ミドルとかコンテナ ● 採用のお手伝いとか各種イベント業, etc... 自己紹介

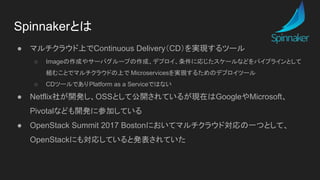

- 4. ● マルチクラウド上でContinuous Delivery（CD）を実現するツール ○Imageの作成やサーバグループの作成、デプロイ、条件に応じたスケールなどをパイプラインとして 組むことでマルチクラウドの上で Microservicesを実現するためのデプロイツール ○ CDツールでありPlatform as a Serviceではない ● Netflix社が開発し、OSSとして公開されているが現在はGoogleやMicrosoft、 Pivotalなども開発に参加している ● OpenStack Summit 2017 Bostonにおいてマルチクラウド対応の一つとして、 OpenStackにも対応していると発表されていた Spinnakerとは
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.

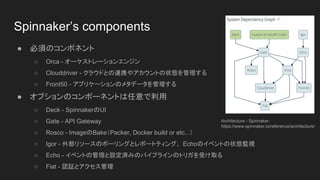

- 11. ● 必須のコンポネント ○ Orca- オーケストレーションエンジン ○ Clouddriver - クラウドとの連携やアカウントの状態を管理する ○ Front50 - アプリケーションのメタデータを管理する ● オプションのコンポーネントは任意で利用 ○ Deck - SpinnakerのUI ○ Gate - API Gateway ○ Rosco - ImageのBake（Packer, Docker build or etc...） ○ Igor - 外部リソースのポーリングとレポートティング、 Echoのイベントの状態監視 ○ Echo - イベントの管理と設定済みのパイプラインのトリガを受け取る ○ Fiat - 認証とアクセス管理 Spinnaker’s components Architecture - Spinnaker： https://www.spinnaker.io/reference/architecture/
- 12. （参考）Spinnaker’s Cloud DataModel ● Account - デプロイ必要な各クラウドのアカウント ● Cluster - Server Groupの論理的な集合 ● Server Group - デプロイ可能なVMイメージとインスタンス数や オートスケール、メタデータなどの構成設定を定義したもの ● Instance - 各クラウドで実際に起動するVM ● Load Balancer - 複数のインスタンスに負荷を分散するためのリソース ● Security Group - Ingress/Egressが定義されたFirewall Concepts - Spinnaker：https://www.spinnaker.io/concepts/
- 13.

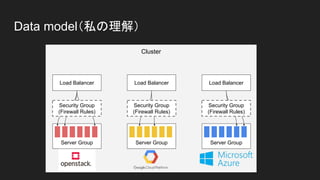

- 14. Data model（私の理解） Cluster Load Balancer ServerGroup Load Balancer Server Group Load Balancer Server Group Security Group (Firewall Rules) Security Group (Firewall Rules) Security Group (Firewall Rules)
- 15. Spinnaker’s Data Model-> OpenStack Data Model ● Account - OpenStack Project ● Cluster - Server Groupの集合 ● Server Group - OpenStackのHeatでテンプレートから作られた“Stack” ● Instance - HeatのStackで管理されたVM ● Load Balancer - LBaaS v2のオブジェクト ● Security Group - OpenStackのSecurity Groupと同じ

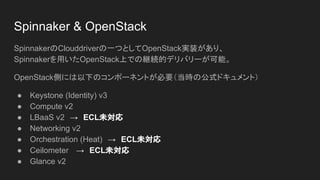

- 16. Spinnaker & OpenStack SpinnakerのClouddriverの一つとしてOpenStack実装があり、 Spinnakerを用いたOpenStack上での継続的デリバリーが可能。 OpenStack側には以下のコンポーネントが必要（当時の公式ドキュメント） ●Keystone (Identity) v3 ● Compute v2 ● LBaaS v2 → ECL未対応 ● Networking v2 ● Orchestration (Heat) → ECL未対応 ● Ceilometer → ECL未対応 ● Glance v2
- 17.

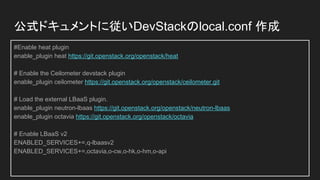

- 18. 公式ドキュメントに従いDevStackのlocal.conf 作成 #Enable heatplugin enable_plugin heat https://git.openstack.org/openstack/heat # Enable the Ceilometer devstack plugin enable_plugin ceilometer https://git.openstack.org/openstack/ceilometer.git # Load the external LBaaS plugin. enable_plugin neutron-lbaas https://git.openstack.org/openstack/neutron-lbaas enable_plugin octavia https://git.openstack.org/openstack/octavia # Enable LBaaS v2 ENABLED_SERVICES+=,q-lbaasv2 ENABLED_SERVICES+=,octavia,o-cw,o-hk,o-hm,o-api
- 19.
- 20.

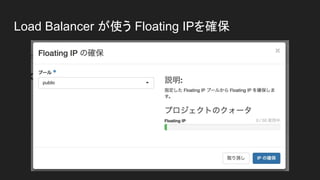

- 21. Load Balancer が使うFloating IPを確保
- 22. Spinnakerの構築 (docker-compose利用) AWS, GCP,Azure上ではSpinnakerのVMイメージが公開されているが今回はローカ ルで動かすためdockerを利用。（なお、Spinnakerを試し始めた2017/6/初旬に自力構 築を試したが、 Ubuntu 14.04上でしか対応していないうえ、バグが有り構築ができな かった。） docker-composeの資料はgithubにあるので参照 https://github.com/spinnaker/spinnaker/blob/master/experimental/docker-compose/README.md （というか、docker-composeでの起動が公式から消えてる）
- 23.

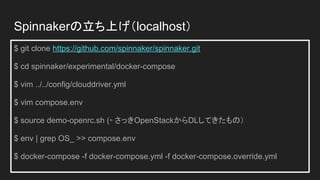

- 24. $ git clonehttps://github.com/spinnaker/spinnaker.git $ cd spinnaker/experimental/docker-compose $ vim ../../config/clouddriver.yml $ vim compose.env $ source demo-openrc.sh (⇠さっきOpenStackからDLしてきたもの） $ env | grep OS_ >> compose.env $ docker-compose -f docker-compose.yml -f docker-compose.override.yml Spinnakerの立ち上げ（localhost）
- 25.
- 26. Applicationの作成 1. Top画面右上の「Action」から 「Create Application」を選択 2.「Name」と「Email」を記入 その他の部分は任意である 3. 完了後「Create」をクリック

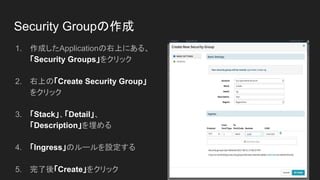

- 27. Security Groupの作成 1. 作成したApplicationの右上にある、 「SecurityGroups」をクリック 2. 右上の「Create Security Group」 をクリック 3. 「Stack」、「Detail」、 「Description」を埋める 4. 「Ingress」のルールを設定する 5. 完了後「Create」をクリック

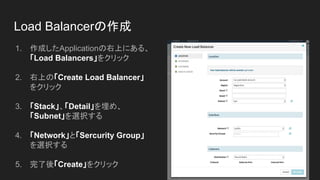

- 28. Load Balancerの作成 1. 作成したApplicationの右上にある、 「LoadBalancers」をクリック 2. 右上の「Create Load Balancer」 をクリック 3. 「Stack」、「Detail」を埋め、 「Subnet」を選択する 4. 「Network」と「Sercurity Group」 を選択する 5. 完了後「Create」をクリック
- 29.
- 30.

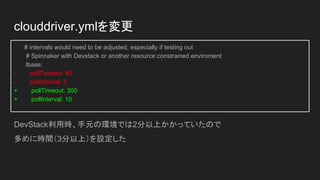

- 31. clouddriver.ymlを変更 # intervals wouldneed to be adjusted, especially if testing out # Spinnaker with Devstack or another resource constrained enviroment lbaas: - pollTimeout: 60 - pollInterval: 5 + pollTimeout: 300 + pollInterval: 10 DevStack利用時、手元の環境では2分以上かかっていたので 多めに時間（3分以上）を設定した

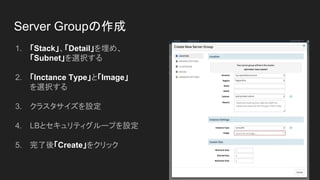

- 32. Server Groupの作成 1. 「Stack」、「Detail」を埋め、 「Subnet」を選択する 2.「Inctance Type」と「Image」 を選択する 3. クラスタサイズを設定 4. LBとセキュリティグループを設定 5. 完了後「Create」をクリック
- 33.

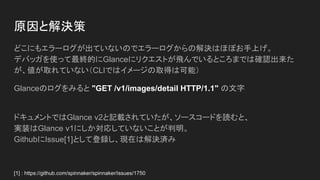

- 34. 原因と解決策 どこにもエラーログが出ていないのでエラーログからの解決はほぼお手上げ。 デバッガを使って最終的にGlanceにリクエストが飛んでいるところまでは確認出来た が、値が取れていない（CLIではイメージの取得は可能） Glanceのログをみると "GET /v1/images/detailHTTP/1.1" の文字 ドキュメントではGlance v2と記載されていたが、ソースコードを読むと、 実装はGlance v1にしか対応していないことが判明。 GithubにIssue[1]として登録し、現在は解決済み [1] : https://github.com/spinnaker/spinnaker/issues/1750
- 35. Spinnaker & OpenStack SpinnakerのClouddriverの一つとしてOpenStack実装があり、 Spinnakerを用いたOpenStack上での継続的デリバリーが可能。 OpenStack側には以下のコンポーネントが必要 ●Keystone (Identity) v3 ● Compute v2 ● LBaaS v2 ● Networking v2 ● Orchestration (Heat) ● Ceilometer ● Glance v2 v1 ※白字はDocumentに非記載 or 記載誤り

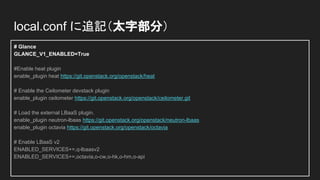

- 36. # Glance GLANCE_V1_ENABLED=True #Enable heatplugin enable_plugin heat https://git.openstack.org/openstack/heat # Enable the Ceilometer devstack plugin enable_plugin ceilometer https://git.openstack.org/openstack/ceilometer.git # Load the external LBaaS plugin. enable_plugin neutron-lbaas https://git.openstack.org/openstack/neutron-lbaas enable_plugin octavia https://git.openstack.org/openstack/octavia # Enable LBaaS v2 ENABLED_SERVICES+=,q-lbaasv2 ENABLED_SERVICES+=,octavia,o-cw,o-hk,o-hm,o-api local.conf に追記（太字部分）

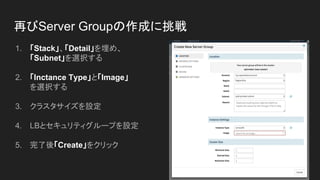

- 37. 再びServer Groupの作成に挑戦 1. 「Stack」、「Detail」を埋め、 「Subnet」を選択する 2.「Inctance Type」と「Image」 を選択する 3. クラスタサイズを設定 4. LBとセキュリティグループを設定 5. 完了後「Create」をクリック
- 38.

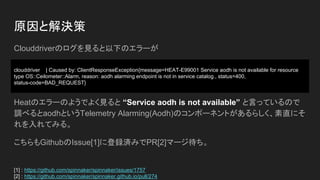

- 39. Clouddriverのログを見ると以下のエラーが Heatのエラーのようでよく見ると “Service aodhis not available” と言っているので 調べるとaodhというTelemetry Alarming(Aodh)のコンポーネントがあるらしく、素直にそ れを入れてみる。 こちらもGithubのIssue[1]に登録済みでPR[2]マージ待ち。 原因と解決策 [1] : https://github.com/spinnaker/spinnaker/issues/1757 [2] : https://github.com/spinnaker/spinnaker.github.io/pull/274 clouddriver | Caused by: ClientResponseException{message=HEAT-E99001 Service aodh is not available for resource type OS::Ceilometer::Alarm, reason: aodh alarming endpoint is not in service catalog., status=400, status-code=BAD_REQUEST}
- 40.

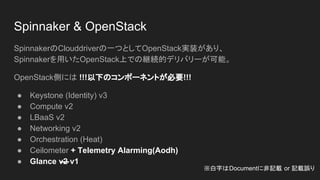

- 41. Spinnaker & OpenStack SpinnakerのClouddriverの一つとしてOpenStack実装があり、 Spinnakerを用いたOpenStack上での継続的デリバリーが可能。 OpenStack側には!!!以下のコンポーネントが必要!!! ● Keystone (Identity) v3 ● Compute v2 ● LBaaS v2 ● Networking v2 ● Orchestration (Heat) ● Ceilometer + Telemetry Alarming(Aodh) ● Glance v2 v1 ※白字はDocumentに非記載 or 記載誤り
- 42.

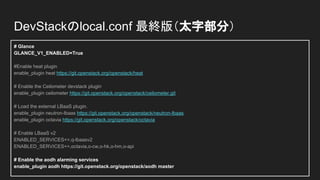

- 43. # Glance GLANCE_V1_ENABLED=True #Enable heatplugin enable_plugin heat https://git.openstack.org/openstack/heat # Enable the Ceilometer devstack plugin enable_plugin ceilometer https://git.openstack.org/openstack/ceilometer.git # Load the external LBaaS plugin. enable_plugin neutron-lbaas https://git.openstack.org/openstack/neutron-lbaas enable_plugin octavia https://git.openstack.org/openstack/octavia # Enable LBaaS v2 ENABLED_SERVICES+=,q-lbaasv2 ENABLED_SERVICES+=,octavia,o-cw,o-hk,o-hm,o-api # Enable the aodh alarming services enable_plugin aodh https://git.openstack.org/openstack/aodh master DevStackのlocal.conf 最終版（太字部分）
- 44.
- 45.
- 46.
- 47.
- 48. 宣伝： 8/10(木) 13:00~ 18:00 イベントサイト：https://ntt-developers.github.io/ntt-tech-conference/02/
