Il documento tratta il reverse engineering attraverso il rilievo tradizionale e la scansione 3D, evidenziando metodi di misurazione diretta e senza contatto. Viene presentato un esempio pratico di scansione 3D applicata a un modello di Mercedes SL, descrivendo caratteristiche e strumenti utilizzati, nonché applicazioni come il controllo dimensionale e la ricostruzione di oggetti danneggiati. Inoltre, si discute l'importanza delle tecniche di modellazione per il miglioramento della qualità e l'analisi delle discrepanze tra modello CAD e oggetti reali.

1. Design, Engineering and Reverse Engineering

2. REVERSE ENGINEERING: Intro – Rilievo tradizionale
Esempio di Risultato

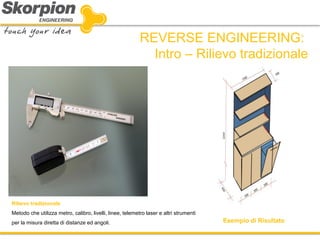

Rilievo tradizionale
Metodo che utilizza metro, calibro, livelli, linee, telemetro laser e altri strumenti per la misura diretta di distanze ed angoli.

3. REVERSE ENGINEERING:
Scansione 3D

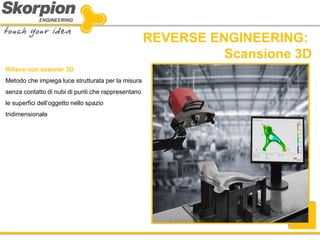

Rilievo con scanner 3D
Metodo che impiega luce strutturata per la misura senza contatto di nubi di punti che rappresentano le superfici dell’oggetto nello spazio tridimensionale

4. Scansione 3D - Esempio

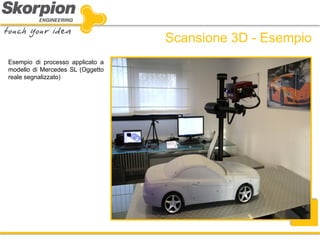

Esempio di processo applicato a modello di Mercedes SL (Oggetto reale segnalizzato)

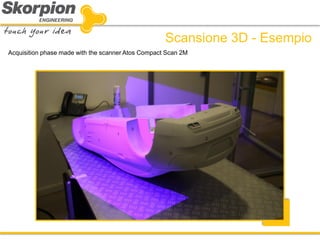

5. Acquisition phase made with the scanner Atos Compact Scan 2M
Scansione 3D - Esempio

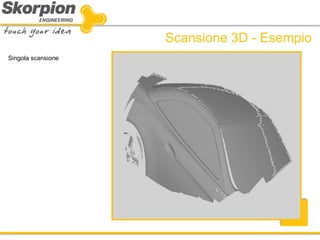

6. Singola scansione
Scansione 3D - Esempio

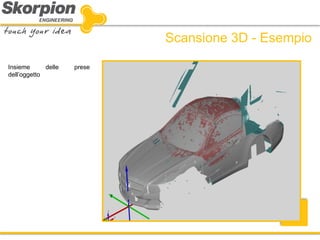

7. Insieme delle prese dell’oggetto
Scansione 3D - Esempio

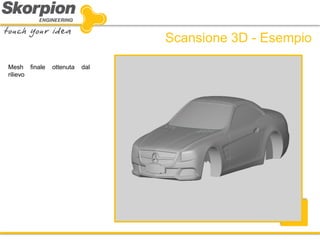

8. Mesh finale ottenuta dal rilievo
Scansione 3D - Esempio

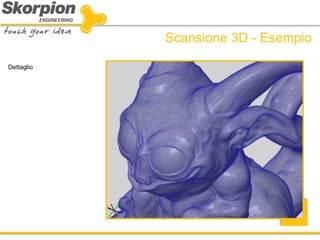

9. Dettaglio
Scansione 3D - Esempio

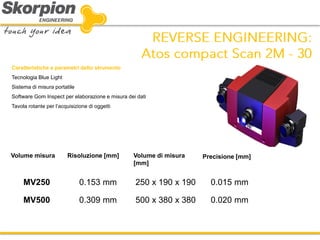

10. Caratteristiche e parametri dello strumento
Tecnologia Blue Light
Sistema di misura portatile
Software Gom Inspect per elaborazione e misura dei dati
Tavola rotante per l’acquisizione di oggetti
Volume misura
Risoluzione [mm]
Volume di misura [mm]
Precisione [mm]
MV250
0.153 mm
250 x 190 x 190
0.015 mm
MV500
0.309 mm
500 x 380 x 380
0.020 mm

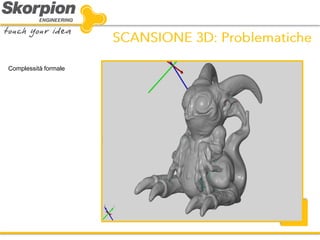

11. Complessità formale

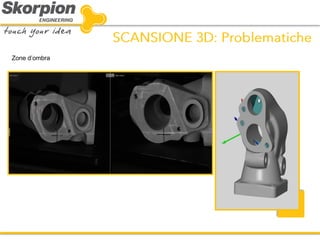

12. Zone d’ombra

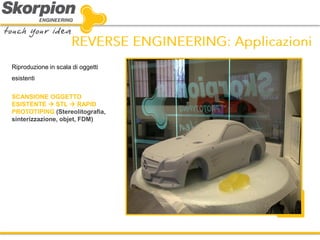

13. Riproduzione in scala di oggetti esistenti
SCANSIONE OGGETTO ESISTENTE  STL  RAPID PROTOTIPING (Stereolitografia, sinterizzazione, objet, FDM)

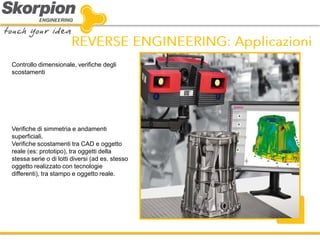

14. Controllo dimensionale, verifiche degli scostamenti
Verifiche di simmetria e andamenti superficiali.
Verifiche scostamenti tra CAD e oggetto reale (es: prototipo), tra oggetti della stessa serie o di lotti diversi (ad es. stesso oggetto realizzato con tecnologie differenti), tra stampo e oggetto reale.

15. Verifiche scostamenti tra CAD e oggetto reale

16. Struttura per il fissaggio di componenti nella loro condizione d’uso per l’analisi di qualità.

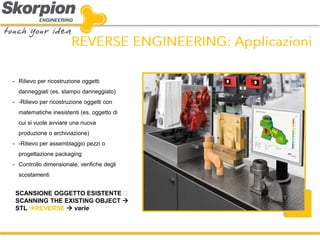

17. SCANSIONE OGGETTO ESISTENTE SCANNING THE EXISTING OBJECT  STL REVERSE  varie
-Rilievo per ricostruzione oggetti danneggiati (es. stampo danneggiato)
--Rilievo per ricostruzione oggetti con matematiche inesistenti (es. oggetto di cui si vuole avviare una nuova produzione o archiviazione)
--Rilievo per assemblaggio pezzi o progettazione packaging
-Controllo dimensionale, verifiche degli scostamenti

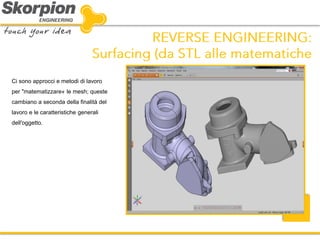

18. Ci sono approcci e metodi di lavoro per "matematizzare« le mesh; queste cambiano a seconda della finalità del lavoro e le caratteristiche generali dell'oggetto.

19. Metodo che impiega camere metriche o taraeo per la misura indiretta di punti nello spazio.

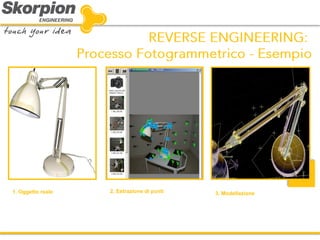

20. 1. Oggetto reale
2. Estrazione di punti
3. Modellazione
