Dokumen ini membahas sistem penglihatan manusia, termasuk struktur mata dan fungsi organ-organ penglihatan lainnya. Juga dijelaskan proses penglihatan mulai dari masuknya cahaya ke mata hingga pemrosesan sinyal di otak. Berbagai masalah penglihatan juga diidentifikasi.

1. SISTEM
PENGLIHATAN
MANUSIA

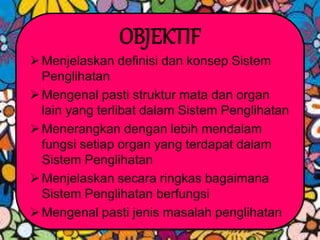

2. OBJEKTIF
Menjelaskan definisi dan konsep Sistem
Penglihatan
Mengenal pasti struktur mata dan organ
lain yang terlibat dalam Sistem Penglihatan
Menerangkan dengan lebih mendalam
fungsi setiap organ yang terdapat dalam
Sistem Penglihatan
Menjelaskan secara ringkas bagaimana
Sistem Penglihatan berfungsi
Mengenal pasti jenis masalah penglihatan

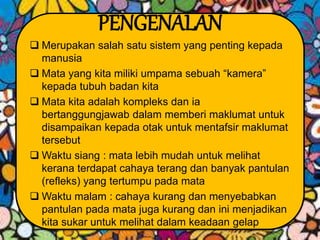

3. PENGENALAN
 Merupakan salah satu sistem yang penting kepada
manusia
 Mata yang kita miliki umpama sebuah “kamera”
kepada tubuh badan kita
 Mata kita adalah kompleks dan ia
bertanggungjawab dalam memberi maklumat untuk
disampaikan kepada otak untuk mentafsir maklumat
tersebut
 Waktu siang : mata lebih mudah untuk melihat
kerana terdapat cahaya terang dan banyak pantulan
(refleks) yang tertumpu pada mata
 Waktu malam : cahaya kurang dan menyebabkan
pantulan pada mata juga kurang dan ini menjadikan
kita sukar untuk melihat dalam keadaan gelap

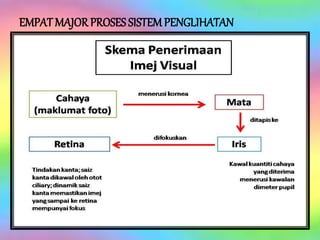

4. EMPAT MAJORPROSES SISTEM PENGLIHATAN

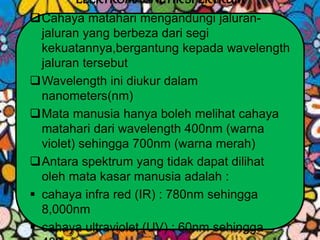

5. ELEKTROMAGNETIKSPEKTRUM
Cahaya matahari mengandungi jaluran-
jaluran yang berbeza dari segi
kekuatannya,bergantung kepada wavelength
jaluran tersebut
Wavelength ini diukur dalam
nanometers(nm)
Mata manusia hanya boleh melihat cahaya
matahari dari wavelength 400nm (warna
violet) sehingga 700nm (warna merah)
Antara spektrum yang tidak dapat dilihat
oleh mata kasar manusia adalah :
 cahaya infra red (IR) : 780nm sehingga
8,000nm
 cahaya ultraviolet (UV) : 60nm sehingga

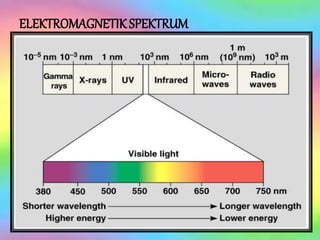

6. ELEKTROMAGNETIKSPEKTRUM

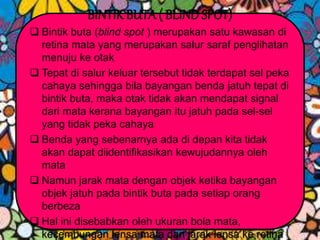

7. BINTIK BUTA( BLINDSPOT)
 Bintik buta (blind spot ) merupakan satu kawasan di
retina mata yang merupakan salur saraf penglihatan
menuju ke otak
 Tepat di salur keluar tersebut tidak terdapat sel peka
cahaya sehingga bila bayangan benda jatuh tepat di
bintik buta, maka otak tidak akan mendapat signal
dari mata kerana bayangan itu jatuh pada sel-sel
yang tidak peka cahaya
 Benda yang sebenarnya ada di depan kita tidak
akan dapat diidentifikasikan kewujudannya oleh
mata
 Namun jarak mata dengan objek ketika bayangan
objek jatuh pada bintik buta pada setiap orang
berbeza
 Hal ini disebabkan oleh ukuran bola mata,
kecembungan lensa mata dan jarak lensa ke retina

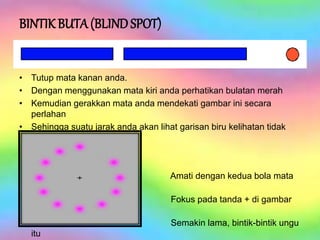

8. BINTIK BUTA(BLINDSPOT)
• Tutup mata kanan anda.
• Dengan menggunakan mata kiri anda perhatikan bulatan merah
• Kemudian gerakkan mata anda mendekati gambar ini secara
perlahan
• Sehingga suatu jarak anda akan lihat garisan biru kelihatan tidak
terpisah
Amati dengan kedua bola mata
anda
Fokus pada tanda + di gambar
tersebut
Semakin lama, bintik-bintik ungu
itu

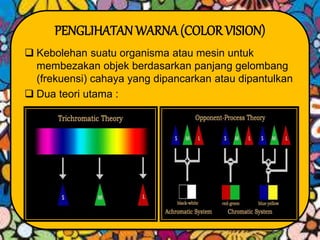

9. PENGLIHATAN WARNA(COLOR VISION)
 Kebolehan suatu organisma atau mesin untuk
membezakan objek berdasarkan panjang gelombang
(frekuensi) cahaya yang dipancarkan atau dipantulkan
 Dua teori utama :

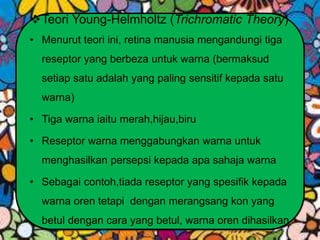

10. Teori Young-Helmholtz (Trichromatic Theory)
• Menurut teori ini, retina manusia mengandungi tiga
reseptor yang berbeza untuk warna (bermaksud
setiap satu adalah yang paling sensitif kepada satu
warna)
• Tiga warna iaitu merah,hijau,biru
• Reseptor warna menggabungkan warna untuk
menghasilkan persepsi kepada apa sahaja warna
• Sebagai contoh,tiada reseptor yang spesifik kepada
warna oren tetapi dengan merangsang kon yang
betul dengan cara yang betul, warna oren dihasilkan

11. Teori Proses-Opponent (Opponent-Process
Theory)
• Terdapat 3 jenis reseptor warna, namun setiap
reseptor tersebut berpasangan dengan lawannya
iaitu :
• Putih dan Hitam
• Merah dan Hijau
• Biru dan Kuning
• Pengaktifan salah satu warna ini akan
menghalang aktiviti warna pasangan yang lain.
• Selaras dengan teori ini, tidak akan terjadi dimana
dua warna dilihat di lokasi yang sama,yang
menjelaskan mengapa kita tidak pernah melihat
warna seperti biru kuning (bluish yellow) atau
hijau merah (reddish green)

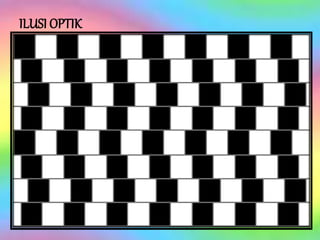

12. ILUSI OPTIK

13. ILUSI OPTIK

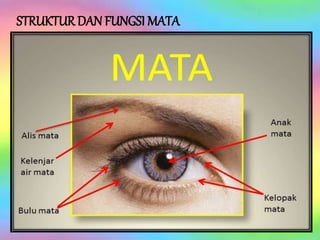

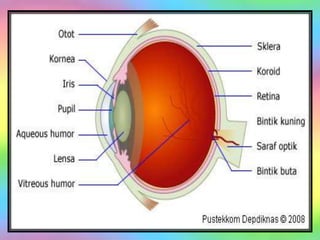

14. STRUKTUR DAN FUNGSI MATA

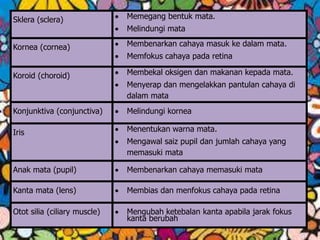

17. Sklera (sclera)  Memegang bentuk mata.
 Melindungi mata
Kornea (cornea)  Membenarkan cahaya masuk ke dalam mata.
 Memfokus cahaya pada retina
Koroid (choroid)  Membekal oksigen dan makanan kepada mata.
 Menyerap dan mengelakkan pantulan cahaya di
dalam mata
Konjunktiva (conjunctiva)  Melindungi kornea
Iris  Menentukan warna mata.
 Mengawal saiz pupil dan jumlah cahaya yang
memasuki mata
Anak mata (pupil)  Membenarkan cahaya memasuki mata
Kanta mata (lens)  Membias dan menfokus cahaya pada retina
Otot silia (ciliary muscle)  Mengubah ketebalan kanta apabila jarak fokus
kanta berubah

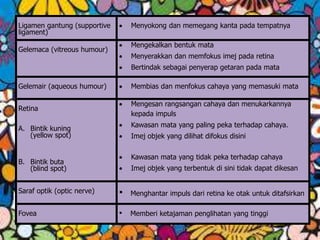

18. Ligamen gantung (supportive
ligament)
 Menyokong dan memegang kanta pada tempatnya
Gelemaca (vitreous humour)
 Mengekalkan bentuk mata
 Menyerakkan dan memfokus imej pada retina
 Bertindak sebagai penyerap getaran pada mata
Gelemair (aqueous humour)  Membias dan menfokus cahaya yang memasuki mata
Retina
A. Bintik kuning
(yellow spot)
B. Bintik buta
(blind spot)
 Mengesan rangsangan cahaya dan menukarkannya
kepada impuls
 Kawasan mata yang paling peka terhadap cahaya.
 Imej objek yang dilihat difokus disini
 Kawasan mata yang tidak peka terhadap cahaya
 Imej objek yang terbentuk di sini tidak dapat dikesan
Saraf optik (optic nerve) • Menghantar impuls dari retina ke otak untuk ditafsirkan
Fovea • Memberi ketajaman penglihatan yang tinggi

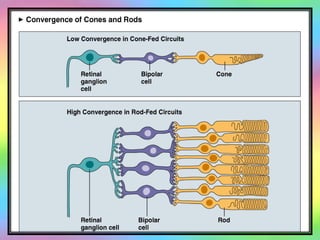

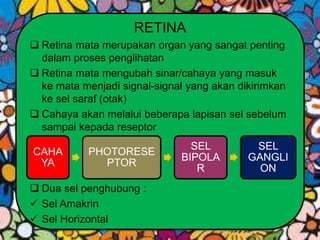

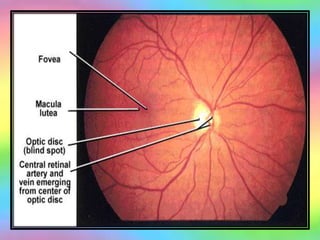

19. RETINA
 Retina mata merupakan organ yang sangat penting
dalam proses penglihatan
 Retina mata mengubah sinar/cahaya yang masuk
ke mata menjadi signal-signal yang akan dikirimkan
ke sel saraf (otak)
 Cahaya akan melalui beberapa lapisan sel sebelum
sampai kepada reseptor
 Dua sel penghubung :
 Sel Amakrin
 Sel Horizontal
CAHA
YA
PHOTORESE
PTOR
SEL
BIPOLA
R
SEL
GANGLI
ON

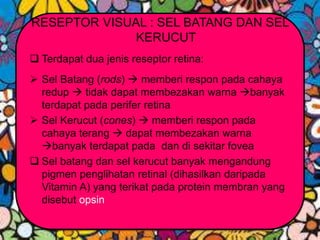

21. RESEPTOR VISUAL : SEL BATANG DAN SEL
KERUCUT
 Terdapat dua jenis reseptor retina:
 Sel Batang (rods)  memberi respon pada cahaya
redup  tidak dapat membezakan warna banyak
terdapat pada perifer retina
 Sel Kerucut (cones)  memberi respon pada
cahaya terang  dapat membezakan warna
banyak terdapat pada dan di sekitar fovea
 Sel batang dan sel kerucut banyak mengandung
pigmen penglihatan retinal (dihasilkan daripada
Vitamin A) yang terikat pada protein membran yang
disebut opsin

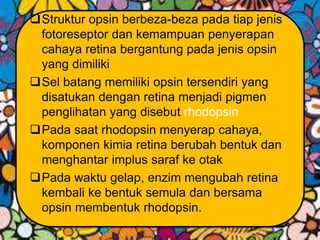

22. Struktur opsin berbeza-beza pada tiap jenis
fotoreseptor dan kemampuan penyerapan
cahaya retina bergantung pada jenis opsin
yang dimiliki
Sel batang memiliki opsin tersendiri yang
disatukan dengan retina menjadi pigmen
penglihatan yang disebut rhodopsin
Pada saat rhodopsin menyerap cahaya,
komponen kimia retina berubah bentuk dan
menghantar implus saraf ke otak
Pada waktu gelap, enzim mengubah retina
kembali ke bentuk semula dan bersama
opsin membentuk rhodopsin.

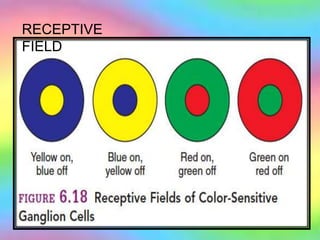

24. RECEPTIVE
FIELD

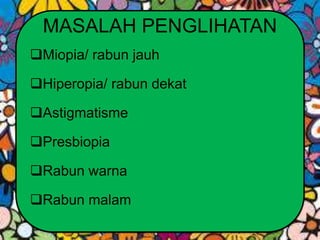

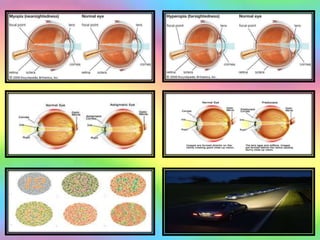

25. MASALAH PENGLIHATAN
Miopia/ rabun jauh
Hiperopia/ rabun dekat
Astigmatisme
Presbiopia
Rabun warna
Rabun malam

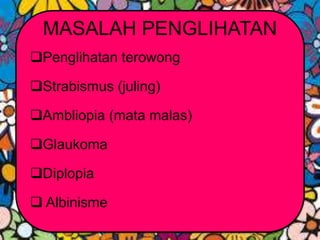

27. MASALAH PENGLIHATAN
Penglihatan terowong
Strabismus (juling)
Ambliopia (mata malas)
Glaukoma
Diplopia
 Albinisme

29. THE END
THANK YOU
