Dokumen ini menjelaskan tentang sensor suhu, khususnya termistor PTC dan NTC, yang mengubah suhu menjadi sinyal listrik. PTC memiliki resistansi yang meningkat seiring suhu meningkat, sedangkan NTC memiliki karakteristik kebalikan di mana resistansinya menurun saat suhu meningkat. Aplikasi dari termistor ini termasuk mendeteksi suhu dan mengaktifkan relay serta indikator LED sesuai dengan perubahan suhu yang terdeteksi.

1. Sensor Suhu PTC & NTC
Syafira Mawaddah
Mk 3.1

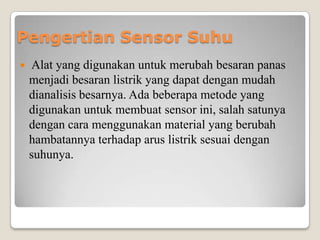

2. Pengertian Sensor Suhu
 Alat yang digunakan untuk merubah besaran panas
menjadi besaran listrik yang dapat dengan mudah
dianalisis besarnya. Ada beberapa metode yang
digunakan untuk membuat sensor ini, salah satunya
dengan cara menggunakan material yang berubah
hambatannya terhadap arus listrik sesuai dengan
suhunya.

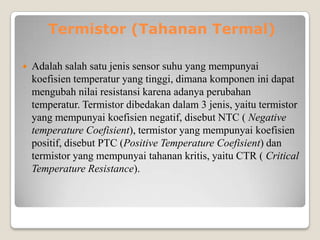

3. Termistor (Tahanan Termal)
 Adalah salah satu jenis sensor suhu yang mempunyai
koefisien temperatur yang tinggi, dimana komponen ini dapat
mengubah nilai resistansi karena adanya perubahan
temperatur. Termistor dibedakan dalam 3 jenis, yaitu termistor
yang mempunyai koefisien negatif, disebut NTC ( Negative
temperature Coefisient), termistor yang mempunyai koefisien
positif, disebut PTC (Positive Temperature Coefisient) dan
termistor yang mempunyai tahanan kritis, yaitu CTR ( Critical
Temperature Resistance).

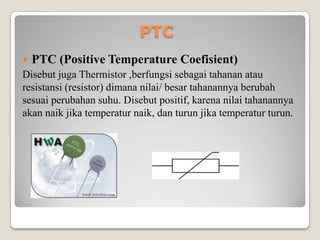

4. PTC
 PTC (Positive Temperature Coefisient)
Disebut juga Thermistor ,berfungsi sebagai tahanan atau
resistansi (resistor) dimana nilai/ besar tahanannya berubah
sesuai perubahan suhu. Disebut positif, karena nilai tahanannya
akan naik jika temperatur naik, dan turun jika temperatur turun.

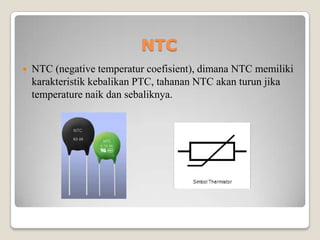

5. NTC
 NTC (negative temperatur coefisient), dimana NTC memiliki
karakteristik kebalikan PTC, tahanan NTC akan turun jika
temperature naik dan sebaliknya.

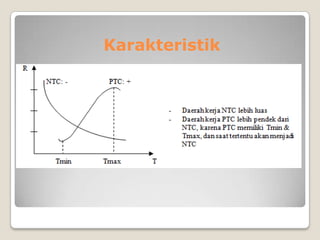

6. Karakteristik

7. Perbedaan PTC & NTC
 1. Koefisien temperatur dari thermistor PTC bernilai positif
hanya dalam interfal temperatur tertentu, sehingga diluar
interval tersebut akan bernilai nol atau negatif
 2. Harga mutlak dan koefisien temperatur dari termistor PTC
jauh lebih besar dari pada termistor NTC.

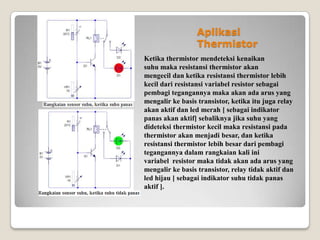

8. Aplikasi
Thermistor
Ketika thermistor mendeteksi kenaikan
suhu maka resistansi thermistor akan
mengecil dan ketika resistansi thermistor lebih
kecil dari resistansi variabel resistor sebagai
pembagi tegangannya maka akan ada arus yang
mengalir ke basis transistor, ketika itu juga relay
akan aktif dan led merah [ sebagai indikator
panas akan aktif] sebaliknya jika suhu yang
dideteksi thermistor kecil maka resistansi pada
thermistor akan menjadi besar, dan ketika
resistansi thermistor lebih besar dari pembagi
tegangannya dalam rangkaian kali ini
variabel resistor maka tidak akan ada arus yang
mengalir ke basis transistor, relay tidak aktif dan
led hijau [ sebagai indikator suhu tidak panas
aktif ].
