テックセンターは、デル株式会社として、2014年2月28日(金)と3月1日(土)に、東京都日野市で行われた「Open Source Conference (OSC) 2014 Tokyo/Spring」に参加しました。 2月28日(金)17時15分からは、デルでネットワーク製品を担当している鈴木孝規が、「OpenStack 向けネットワーク入門」と題した講演を行いました。 1日目では一番遅い時間帯のセッションにも関わらず、大変たくさんの方に受講していただきました。 この講演資料をご覧ください。

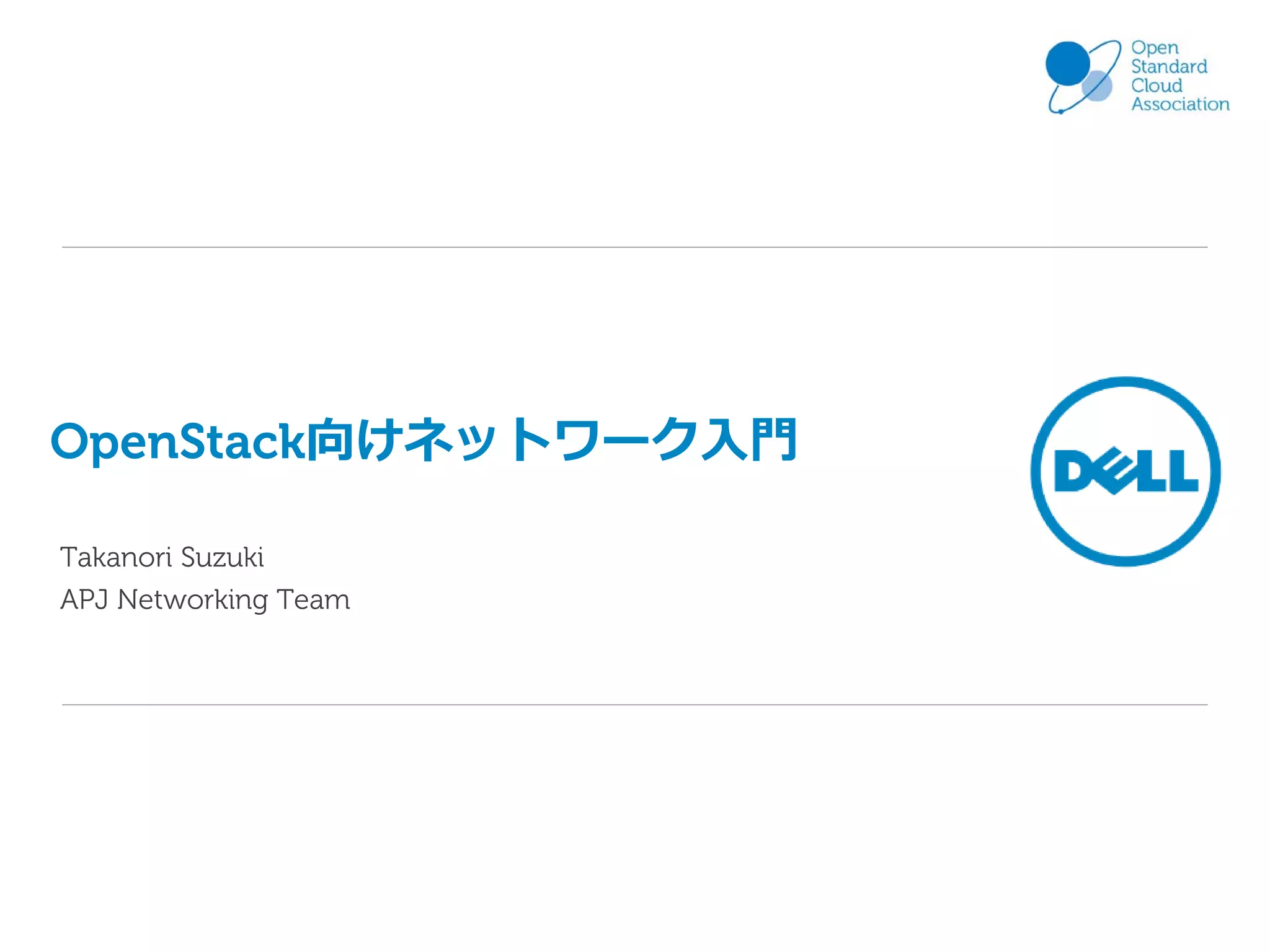

1. OpenStack向けネットワーク入門
Takanori Suzuki
APJ Networking Team

2. Dell Inc. / デル株式会社の概要
DELL Inc.
• 本社設立 : 1984年5月
• 本社所在地：テキサス州
• 売上高：611億100万ドル
（2008年2月～2009年1月期）
• 海外拠点
50ヶ国に現地法人を保有。
販売活動は180ヶ国以上に展開。社員数は
世界で約96,000人。
デル株式会社
• 1989年6月設立
1993年販売業務開始
• 日本法人について従業員数1,700人
（川崎・東京・大阪・宮崎）
2

3. クラウド・ソリューションのアプローチ
デルはターンキー＆使いやすいクラウドソリューションを提供
Public Cloud
拡張的なアプローチ
Hybrid Cloud
Private Cloud
Hadoop
OpenStack &
Crowbar
OSS
Boomi
革新的なアプローチ
Dell VIS
VMware, Hyper-V,
モジュラー型データセンター
最適なサーバ： PowerEdge M / R シリーズ
最適なサーバ： PowerEdge C シリーズ
最適なストレージ：
Dell EqualLogic, Dell Compellent
最適なネットワーク：
Dell Networking

4. Scalable design point
2013年のDellネットワーキングの実績
Networking momentum continues throughout 2013
デルだけが12期連続
でマーケットの成長率
を上回る
ブレードスイッチマー
ケットで世界第3位
特に10G/40Gを中心に
マーケットに普及
昨年対比(YoY)を12期
連続で成長中
40Gイーサネットス
イッチマーケットで
世界第3位
全てのイーサネット
スイッチマーケット
で世界第4位
ボックス型イーサネ
ットスイッチ製品に
限ると世界第3位
Source: Dell’Oro Q3CY13 Report
Networking Marketing
4
Dell - Restricted - Confidential

5. Dell Networking product portfolio
Campus & Data Center
Chassis Switches
E600/E1200i
Modular
C7004/7008
Blade I/O
10GbE
M6220
Fabric & Access
Switches
S55/S60
1G
N3000
10GbE/FC
S4810 / S4820T
N2000
Controllers &
Access Points
Wireless &
BYOD
M8428-k
10GbE
M6348
10GbE/FC
M8024-k
1G
10/40GbE
MXL
10/40GbE
S5000
N4000
Instant access
Points w/ builtin controller
S6000
Z9000
Guest access
and BYOD
Indoor
Outdoor
W-series ClearPass
Networking Marketing
5
Dell - Restricted - Confidential

6. Dell Networking: Driving greater value through partnership
Partners, standards, open initiatives
Load
Balancing
Chairperson
WAN
Optimization
Chairman
Hyper Visor
Founding member
SDN &
Alternative OS
Board of Directors
high-speed working group
Networking Marketing
6
Dell - Restricted - Confidential

7. ITエンジニアのためのコミュニティー
Dell テックセンター
テックセンターとは
•
Dellが提供するITエンジニアのための情報共有サイトです。
•
Dellの技術エキスパートによるブログで最新技術トレンドをレポートいたします。
•
ハードウェアやソフトウェアのセットアップをビデオで紹介しております。
•
構成ガイド、最適化ガイドなど技術ドキュメントも満載です。
•
フォーラムを提供：ユーザー間でのベストプラクティスの共有が可能です。
Dellのテクノロジーに関する最新情報と情報交換
http://www.jp.dell.com/japantechcenter/
• サイトに登録いただければフォーラムに参加し、技
術ディスカッションにも参加することができます。
●DELLロゴは、米国Dell Inc.の登録商標です。
7
デル株式会社 〒212-8589 川崎市幸区堀川町580番地ソリッドスクエア東館20F
Dell - Restricted - Confidential
Networking Marketing

8. リファレンスアーキテクチャ
Crowbar Server
Chef Server
DHCP Server
NTP Server
TFTP Server
DNS Server
ネットワーク設計のガイドライン






コスト重視
フラットなネットワークを維持
エッジでのフィルタリング
フォルトゾーンの設計
ローカルトラフィックのプランニング
ロードバランサの提供
４つの論理ネットワーク




Admin/Internal vLAN
BMC vLAN
Storage vLAN
External vLAN
Networking Marketing
8
Dell - Restricted - Confidential

9. DellのOpenStackに対する姿勢
OpenStackプロジェクトの初期メンバーとして参加
•
•
•
プラットフォームベンダーとして技術的に貢献
テストおよび検証作業
•
OpenStackプロビジョニングの自動化ソフトウエア
Crowbarを開発、オープンソフトウエアとして公開
•
OpenStackのエキスパートエンジニア
•
Rob Hirschfeld, Greg Althausなど
業界初の OpenStack Cloud Solutionを発表（米国デ
ル）
•
Networking Marketing
9
Dell - Restricted - Confidential

10. OpenStack
Networking

11. Dell OpenStack-Powered Cloud Solution
API Clients
Taxonomy
Cloud
DevOps Tools
Opscode Chef
Dashboard
(Horizon)
Ecosystem
Application Management
Dell Multi-Cloud Manager
(Glance)
Identity
(Neutron)
Image Service
Hypervisors
KVM &
Qemu
(Keystone)
Ganglia
Networking
RabbitMQ
mySQL
(Nova)
(Cinder)
Ops Infrastructure
Required
Services
Object Storage
Compute
Block Storage
Crowbar
Operations
Mgmt
(Swift)
OpenStack Cloud APIs
Nagios
DNS/NTP
Chef
Operating Systems: Ubuntu 12.04
Physical Infrastructure: Dell PowerEdge R720, R720xd, C6220, C8000
servers, Dell Networking, Dell EqualLogic storage arrays
11
Key:
Ops Infrastructure
Dell - Restricted - Confidential
Automatically Configured
OpenStack Components
Networking Marketing
Ecosystem Partners

12. OpenStackのネットワークコンポーネント
• Nova-Network
– Flat Mode
› 全てのインスタンスを1つのLinux bridgeに接続
› 事前に設定した範囲のIPアドレスがインスタンス起動時に割り当てられる
– FlatDHCP Mode
› インスタンス起動時にDHCPから割り当てられる
– VLAN Network Mode(デフォルト)
› テナント毎にVLAN、IPサブネットとLinux Bridgeが割り当てられる
› 物理スイッチはIEEE802.1QのタグVLANに対応している必要がある
• Neutron Network Manager(旧Quantum)
– エージェントがNeutronサーバと通信してフレキシブルに対応
– SDN/Overlayなどに対応
– プラグイン形式で様々なハードウェア／ソフトウェアと連携

13. OpenDaylight
Projectの連携
簡単な検証環境
の準備
13

14. Neutron
Controller
検証環境
ML2 Plug-In
OpenDaylight NorthBound API Layer - REST APIs
OpenDaylight Neutron REST-API
OVSDB Neutron Application
API Driven SAL (ADSAL)
Configuration
Service
Inventory
Service
Connection
Service
Model Driven SAL (MDSAL)
Flow
Programmer
Inventory
Service
Connection
Service
Flow
Programmer
OVSDB South-bound Plugin
OpenFlow 1.0 SB Plugin
OpenFlow 1.3 SB Plugin
OVSDB Protocol Library
OpenFlow 1.0 Plugin
OpenFlow 1.3 Plugin
Bidirectional JSON-RPC Library
OpenFlow 1.0 Library
OpenFlow 1.3 Library
java.nio.socket
Netty io
Netty.io
OpenFlow 1.0
OpenVSwitch

15. 必要なもの
What You Will Need
• OpenDaylight Virtualization EditionのVMイメージ
• 2台以上のノード
– コントローラノード1台
– コンピュートノード1台以上

16. 環境
Logistics
• Fedora20のVMイメージのログイン情報
– Users:
› root/password
› odl/odl

17. VMイメージの起動
Boot Your VM Images
• OpenDaylight側の準備
– 仮想上またはノートPC上で動作
• IPアドレスの整備(リブートが必要)
– 全てのVMのIPアドレスを検証環境に合わせて変更

18. VMイメージの起動
Boot Your VM Images
• OpenDaylightの起動
– ユーザディレクトリ配下のRUN.shスクリプトを実行
› OpenFlow1.0(Default)で起動、OpenFlow 1.3もサポート
• OpenDaylightの調整
– OSGIコンソールでシンプルスイッチ機能を停止
› lb | grep simple
› stop <simple forwarding ID>

19. OpenStack VMのセットアップ
OpenStack VM Setup
• 再度VMイメージのコピー
• 1個目はコントローラノード用、2個目以降はコンピュートノード用
• 各ノードでIPの設定
• cd /etc/sysconfig/networking-scripts
• sudo cp ifcfg-eth0 ifcfg-eth1
• Edit ifcfg-eth1 to change interface name
• コントローラノードの設定
• odl/odlでログイン
• local.conf.controlをdevstack/local.confとしてコピー
• devstack/local.confの中のIPアドレスを変更
• コンピュートノードの設定
• odl/odlでログイン
• local.conf.computeをdevstack/local.confとしてコピー
• devstack/local.confの中のＩＰアドレスを変更

20. Simple Forwarding機能の停止
Example of stopping Simple Forwarding

21. OpenDaylight管理画面
http://[IP address]:8080

22. ControllerとComputeノードの構築
• コントローラノード
– cd devstack
– ./stack.sh
• コンピュートノード
– cd devstack
– ./stack.sh

23. OpenStack Horizonへのログイン
http://[IP address]/horizon

24. OpenDaylightのGUI

25. Modernize &
transform your
network

26. Networks for the data center and campus have
historically been costly and complex
We
• 複雑で独自技術ベースのアーキテクチャ
• 機器メーカーのリリースサイクルに依存
する新技術の適用
• 筐体単位でのロックインメカニズムと、
リプレース前提のアップグレード
• 他社では通用しない独自技術者維持のた
めの運用コスト
know.
We’ve been in the
networking business
for over 10 years powering
some of the largest cloud
networks in the world

27. Networking Industry Trends …
1. データセンターからデスクトップ・モバ
イルデバイスまでに必要な帯域は増え続
けている
2. 仮想化と新しいワークロードがデータセ
ンターのトラフィックパターンを変化さ
せ、新たなボトルネックを生む
3. モバイルデバイスの急速な普及とマルチ
メディアアプリケーションへの要求
… creating opportunities
for innovation

28. 新しいデータセンターのチャレンジ
物理ネットワークと仮想ネットワーク
インフラの変化
•
•
•
•
ワークロードの変化
ハードウェアの減少
仮想環境の増加
インタフェースの増加
How do you address
the gap?
•
•
•
•
east-westトラフィックの増加
物理の集約・統合
ボトルネックはネットワークへ
How do you optimize?
物理サーバ
GAP
仮想サーバ
Networking Marketing
28
Dell - Restricted - Confidential

29. Cloud & Big Data従来のアプローチ
Core
Network
Topology
Dist
Access
VM
PARTITIONED
Capacity
Topology
CAPACITY
コアスイッチ経由の部分だけ遅延が増加
Networking Marketing
29
Dell - Restricted - Confidential

30. Cloud & Big Data 適切なアプローチ
Spine
Network
Topology
Leaf
VM
Capacity
Topology
UNIFORM CAPACITY
 全てのポイントで等距離
Networking Marketing
30
Dell - Restricted - Confidential

31. ネットワーク運用の最適化
Built-in management, automation, energy-efficiency features
Built-in Manageability and Programmability
Bare metal
provisioning
Smart
scripting
Virtual server
networking
Built-in automation
features
• 迅速な展開、仮想サーバの移動の
自動追従(VLAN設定)
Programmatic
management
Element
management
Fabric
management
Integrated DevOps
features
• サーバで利用しているようなスク
リプトをネットワークにも適用す
るためのPerl/Pythonサポート
• アプリケーションから直接操作す
るためのREST APIサポート
Fresh Air capable
• 電力と冷却コストのCAPEX/OPEX
を下げるためのFresh Airサポート
Dell Networking S6000
31
Confidential
Dell - Restricted - Confidential
Networking Marketing

32. クラウドデータセンターのためのActive Fabric
10G Active Fabric
40G Active Fabric
• 10G & 40G L2/L3 fabrics
• DCB enabled (iSCSI, FCoE)
• OpenFlow enabled
• TCL, Perl & Python scripting
• Simplified management
• Open northbound interfaces
77%
59%
86%
Less power than
comparable
solutions
Average savings
with Active Fabric
solutions
Reduction in time to
design and deploy
network fabrics
Industry Leading Power,
Cooling & Density:
• 77% Less Power*
• 79% Less Heat Output*
• 59% Less Racks Units*
• Uses fixed form factor
switches for simple economical
scale-out solutions
• Optimized for east-west
traffic flows, virtualization and
convergence
• Active Fabric Manager
single pane of glass GUIbased management
• Automates the design,
deployment and monitoring
of fabric installations
*Versus comparable Market standard solutions
Networking Marketing
32
Dell - Restricted - Confidential

33. 物理と仮想ネットワーク運用の統合例
Active Fabric Manager 2.0 support for VMware NSX
Unified command line configurations
Admins
VMware vDS support in
AFM 2.0
Key Components
vCenter
Mgmt
• 共通のデザインテンプレートとCLI
で物理と仮想ネットワークを統合
管理
CMS – Cloud Mgmt
Suite
(VCD or Openstack)
• 仮想ネットワークも使い慣れた業
界標準CLIで管理
Server Admin
Common management
NSX
VDS
Visibility & Mgmt
Active
Fabric CLI
for VDS
Network Admin
33
Active
Fabric
Confidential
Dell - Restricted - Confidential
OVS
Network
Virtualization
&
Automation
S6000
VXLAN
gateway
40GbE
• 物理と仮想のファブリックデザイ
ン、コンフィグを管理する一つの
ビューを提供
• 管理の簡素化とパフォーマンスの
最適化
Common practices
• 業界標準CLIを使うことで物理と仮
想ネットワークの管理のための新
しいトレーニングが不要に
• 仮想環境が追加されても既存のネ
ットワーク運用と同じ方法が利用
可能
Networking Marketing

34. データセンターファブリックのトレンド
シャーシ型スイッチからボックス型スイッチへのシフト
Conventional
Active Fabric
Chassis Core
Data Center – Modular vs. Fixed Ethernet Switch
Density: Fixed vs. Chassis
40GbE per RU @ Line Rate (L3)
70
60
50
40
30
20
10
0
Power: Fixed vs. Chassis
Max Watts /
50
Chassis
Fixed
40
Chassis
Fixed
30
20
10
0
2008 2010 2012 2014 2016
2010
2012
2014
2016
Source: Dell Oro, 2013
Networking Marketing
34
Dell - Restricted - Confidential

35. Open
Networking
Networking Marketing
35
Dell - Restricted - Confidential

36. Open NetworkingCumulus Networksとの提携
S4810とS6000でCumulus Linuxが動作
Networking Marketing
36
Dell - Restricted - Confidential

37. ITの進化と、脱ブラックボックス
• 世界的に認められたITプロバイ
ダーはデータセンターに必要
となるすべてを保持している
• ネットワークは、ITの中で最後
のブラックボックス
• SDNはNetworkをオープン化
する大きな試みであるが、さ
らなるオープン化は？
• OSなしのベアメタルでスイッ
チを提供できたとすれば？
Networking Marketing
37
Dell - Restricted - Confidential

38. コンピューティングのパラダイムシフトネットワークをオープンに
Networking Marketing
38
Dell - Restricted - Confidential

39. ネットワークのパラダイムシフトを
Networking Marketing
39
Dell - Restricted - Confidential

40. Dell.com/OpenStack
