1. PEMERINTAH KABUPATEN SIDOARJO
DINAS PENDIDIKAN
SMK NEGERI 3 BUDURAN
Jl. Jenggolo 1C Sidoarjo 61219 , Tel : 031-8961218 , Fax : 031-8945193
Rencana Pelaksanaan Pembelajaran
(RPP)
(RPP)
Sekolah
: SMK Negeri 3 Buduran - Sidoarjo
Mata Pelajaran
: Produktif Teknik Komputer dan Jaringan
Kelas / Semester
: X/2
Pertemuan ke
: 24
Alokasi Waktu
: 10 X 45 Menit ( 1 x pertemuan )
Standart Kompetensi : Melakukan Instalasi Sistem Operasi Berbasis Graphical User
Interface (GUI) dan Command Line Interface (CLI)
Kompetensi Dasar
: Menjelaskan Langkah Instalasi Sistem Operasi Berbasis GUI
(Graphical User Interface)
Indikator
:
 Menyediakan paket instalasi sistem operasi berbasis GUI yang legal.
 Memahami Installation Manual sistem operasi
 Memasang media paket instalasi sistem operasi
I.
Tujuan Pembelajaran
Tujuan dari pembelajaran ini adalah :
• Siswa mampu mendeskripsikan tentang pemilihan sistem operasi yang akan diinstall
• Siswa mampu menjelaskan konsep dasar sistem operasi berbasis GUI.
• Siswa mampu mengidentifikasi jenis-jenis media penyimpan yang sesuai untuk instalasi
sistem operasi berbasis GUI
• Siswa mampu mempraktikkan cara memasang media paket instalasi sistem operasi
• Siswa mampu mengatur BIOS.
• Siswa mampu mengidentifikasikan jenis-jenis file yang digunakan dalam instalasi sistem
operasi.
• Siswa mampu menyediakan perangkat komputer dengan konfigurasi hardware yang
sesuai untuk instalasi sistem operasi berbasis GUI

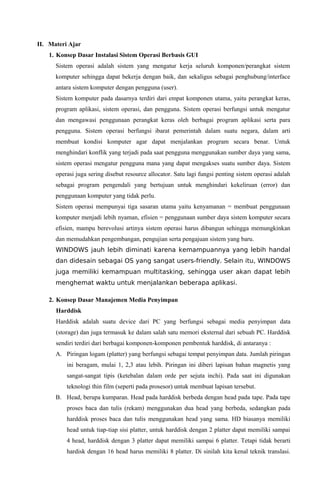

2. II. Materi Ajar
1. Konsep Dasar Instalasi Sistem Operasi Berbasis GUI
Sistem operasi adalah sistem yang mengatur kerja seluruh komponen/perangkat sistem
komputer sehingga dapat bekerja dengan baik, dan sekaligus sebagai penghubung/interface
antara sistem komputer dengan pengguna (user).
Sistem komputer pada dasarnya terdiri dari empat komponen utama, yaitu perangkat keras,
program aplikasi, sistem operasi, dan pengguna. Sistem operasi berfungsi untuk mengatur
dan mengawasi penggunaan perangkat keras oleh berbagai program aplikasi serta para
pengguna. Sistem operasi berfungsi ibarat pemerintah dalam suatu negara, dalam arti
membuat kondisi komputer agar dapat menjalankan program secara benar. Untuk
menghindari konflik yang terjadi pada saat pengguna menggunakan sumber daya yang sama,
sistem operasi mengatur pengguna mana yang dapat mengakses suatu sumber daya. Sistem
operasi juga sering disebut resource allocator. Satu lagi fungsi penting sistem operasi adalah
sebagai program pengendali yang bertujuan untuk menghindari kekeliruan (error) dan
penggunaan komputer yang tidak perlu.
Sistem operasi mempunyai tiga sasaran utama yaitu kenyamanan = membuat penggunaan
komputer menjadi lebih nyaman, efisien = penggunaan sumber daya sistem komputer secara
efisien, mampu berevolusi artinya sistem operasi harus dibangun sehingga memungkinkan
dan memudahkan pengembangan, pengujian serta pengajuan sistem yang baru.
WINDOWS jauh lebih diminati karena kemampuannya yang lebih handal
dan didesain sebagai OS yang sangat users-friendly. Selain itu, WINDOWS
juga memiliki kemampuan multitasking, sehingga user akan dapat lebih
menghemat waktu untuk menjalankan beberapa aplikasi.
2. Konsep Dasar Manajemen Media Penyimpan
Harddisk
Harddisk adalah suatu device dari PC yang berfungsi sebagai media penyimpan data
(storage) dan juga termasuk ke dalam salah satu memori eksternal dari sebuah PC. Harddisk
sendiri terdiri dari berbagai komponen-komponen pembentuk harddisk, di antaranya :
A. Piringan logam (platter) yang berfungsi sebagai tempat penyimpan data. Jumlah piringan
ini beragam, mulai 1, 2,3 atau lebih. Piringan ini diberi lapisan bahan magnetis yang
sangat-sangat tipis (ketebalan dalam orde per sejuta inchi). Pada saat ini digunakan
teknologi thin film (seperti pada prosesor) untuk membuat lapisan tersebut.
B. Head, berupa kumparan. Head pada harddisk berbeda dengan head pada tape. Pada tape
proses baca dan tulis (rekam) menggunakan dua head yang berbeda, sedangkan pada
harddisk proses baca dan tulis menggunakan head yang sama. HD biasanya memiliki
head untuk tiap-tiap sisi platter, untuk harddisk dengan 2 platter dapat memiliki sampai
4 head, harddisk dengan 3 platter dapat memiliki sampai 6 platter. Tetapi tidak berarti
hardisk dengan 16 head harus memiliki 8 platter. Di sinilah kita kenal teknik translasi.

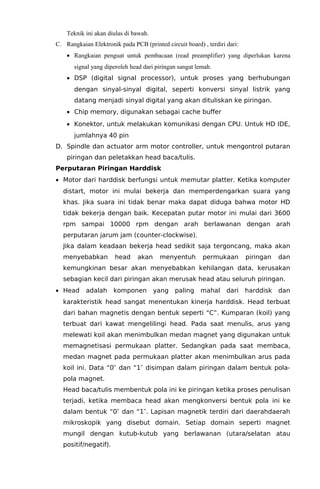

3. Teknik ini akan diulas di bawah.
C. Rangkaian Elektronik pada PCB (printed circuit board) , terdiri dari:
• Rangkaian penguat untuk pembacaan (read preamplifier) yang diperlukan karena
signal yang diperoleh head dari piringan sangat lemah.
• DSP (digital signal processor), untuk proses yang berhubungan
dengan sinyal-sinyal digital, seperti konversi sinyal listrik yang
datang menjadi sinyal digital yang akan dituliskan ke piringan.
• Chip memory, digunakan sebagai cache buffer
• Konektor, untuk melakukan komunikasi dengan CPU. Untuk HD IDE,
jumlahnya 40 pin
D. Spindle dan actuator arm motor controller, untuk mengontrol putaran
piringan dan peletakkan head baca/tulis.
Perputaran Piringan Harddisk
• Motor dari harddisk berfungsi untuk memutar platter. Ketika komputer
distart, motor ini mulai bekerja dan memperdengarkan suara yang
khas. Jika suara ini tidak benar maka dapat diduga bahwa motor HD
tidak bekerja dengan baik. Kecepatan putar motor ini mulai dari 3600
rpm sampai 10000 rpm dengan arah berlawanan dengan arah
perputaran jarum jam (counter-clockwise).
Jika dalam keadaan bekerja head sedikit saja tergoncang, maka akan
menyebabkan
head
akan
menyentuh
permukaan
piringan
dan
kemungkinan besar akan menyebabkan kehilangan data, kerusakan
sebagian kecil dari piringan akan merusak head atau seluruh piringan.
• Head
adalah
komponen
yang
paling
mahal
dari
harddisk
dan
karakteristik head sangat menentukan kinerja harddisk. Head terbuat
dari bahan magnetis dengan bentuk seperti “C”. Kumparan (koil) yang
terbuat dari kawat mengelilingi head. Pada saat menulis, arus yang
melewati koil akan menimbulkan medan magnet yang digunakan untuk
memagnetisasi permukaan platter. Sedangkan pada saat membaca,
medan magnet pada permukaan platter akan menimbulkan arus pada
koil ini. Data “0″ dan “1″ disimpan dalam piringan dalam bentuk polapola magnet.
Head baca/tulis membentuk pola ini ke piringan ketika proses penulisan
terjadi, ketika membaca head akan mengkonversi bentuk pola ini ke
dalam bentuk “0″ dan “1″. Lapisan magnetik terdiri dari daerahdaerah
mikroskopik yang disebut domain. Setiap domain seperti magnet
mungil dengan kutub-kutub yang berlawanan (utara/selatan atau
positif/negatif).

4. Data “1″ dipresentasikan sebagai daerah dengan kutub positif di sisi
kiri sedangkan data “0″ dipresentasikan sebagai daerah dengan kutub
positif di sisi kanan. Ada cara efektif untuk merekam data “0″ dan “1″
yaitu dengan teknik flux reversal. Ketika head akan menuliskan “1″
maka head akan membalik polaritas magnet, sedangkan untuk “0″
head tidak akan membalik polaritasnya.
Gerakan head dikendalikan oleh actuator arm (lengan penggerak).
Kombinasi dari head dan platter sering disebut head disk assembly
(HDA). Actuator arm digerakkan oleh positioning motor, yaitu motor
yang berfungsi untuk mengatur posisi dari lengan (dan tentu saja posisi
dari head). Motor ini dikontrol oleh harddisk controller pada rangkaian
elektronik di harddisk. Motor ini memiliki sistem kontrol yang amat
hebat, dengan sistem feedback motor ini dapat meletakkan head
baca/tulis pada posisi yang sangat akurat.
Kinerja Harddisk
• Kinerja harddisk berhubungan dengan kecepatannya dalam proses
transfer data. Berikut ini beberapa parameter yang menentukan kinerja
harddisk :
1) Kecepatan putar (Rotation Per Minute) Untuk harddisk, dikenal
beberapa system yang ukuran RPM-nya sebagai berikut :
3600 RPM (Pre-IDE)
5200 RPM (IDE)
5400 RPM (IDE/SCSI)
7200 RPM (IDE/SCSI)
10000 RPM (SCSI)
2) Seek time
Adalah jumlah waktu yang diperlukan oleh actuator arm (lengan
penggerak) untuk menggerakkan head baca/tulis dari satu track ke
track lain. Nilai yang diambil adalah nilai rata-ratanya yang dikenal
dengan average seek time, karena pergerakan head dapat hanya
berupa pergerakan dari satu track ke track sebelahnya atau mungkin
juga
gerakan dari track terluar menuju ke track terdalam. Seek time
dinyatakan dalam satuan milisekon (ms). Nilai seek time dari track
yang bersebelahan sekitar 2 ms, sedangkan seek time dari ujung ke
ujung bisa mencapai 20 ms. Average seek time umumnya berkisar
antara 8 sampai 14 ms.
3) Head switch time
Sudah disebutkan, seluruh head bergerak secara bersamaan, tapi

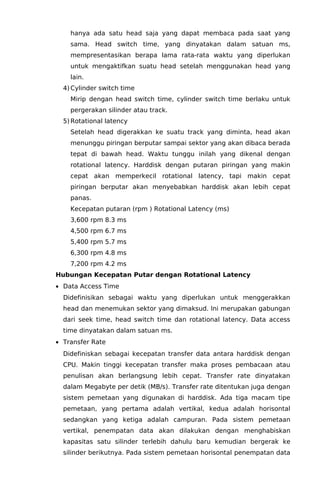

5. hanya ada satu head saja yang dapat membaca pada saat yang
sama. Head switch time, yang dinyatakan dalam satuan ms,
mempresentasikan berapa lama rata-rata waktu yang diperlukan
untuk mengaktifkan suatu head setelah menggunakan head yang
lain.
4) Cylinder switch time
Mirip dengan head switch time, cylinder switch time berlaku untuk
pergerakan silinder atau track.
5) Rotational latency
Setelah head digerakkan ke suatu track yang diminta, head akan
menunggu piringan berputar sampai sektor yang akan dibaca berada
tepat di bawah head. Waktu tunggu inilah yang dikenal dengan
rotational latency. Harddisk dengan putaran piringan yang makin
cepat akan memperkecil rotational latency, tapi makin cepat
piringan berputar akan menyebabkan harddisk akan lebih cepat
panas.
Kecepatan putaran (rpm ) Rotational Latency (ms)
3,600 rpm 8.3 ms
4,500 rpm 6.7 ms
5,400 rpm 5.7 ms
6,300 rpm 4.8 ms
7,200 rpm 4.2 ms
Hubungan Kecepatan Putar dengan Rotational Latency
• Data Access Time
Didefinisikan sebagai waktu yang diperlukan untuk menggerakkan
head dan menemukan sektor yang dimaksud. Ini merupakan gabungan
dari seek time, head switch time dan rotational latency. Data access
time dinyatakan dalam satuan ms.
• Transfer Rate
Didefiniskan sebagai kecepatan transfer data antara harddisk dengan
CPU. Makin tinggi kecepatan transfer maka proses pembacaan atau
penulisan akan berlangsung lebih cepat. Transfer rate dinyatakan
dalam Megabyte per detik (MB/s). Transfer rate ditentukan juga dengan
sistem pemetaan yang digunakan di harddisk. Ada tiga macam tipe
pemetaan, yang pertama adalah vertikal, kedua adalah horisontal
sedangkan yang ketiga adalah campuran. Pada sistem pemetaan
vertikal, penempatan data akan dilakukan dengan menghabiskan
kapasitas satu silinder terlebih dahulu baru kemudian bergerak ke
silinder berikutnya. Pada sistem pemetaan horisontal penempatan data

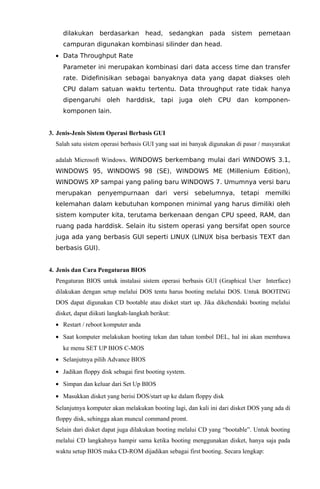

6. dilakukan berdasarkan head, sedangkan pada sistem
pemetaan
campuran digunakan kombinasi silinder dan head.
• Data Throughput Rate
Parameter ini merupakan kombinasi dari data access time dan transfer
rate. Didefinisikan sebagai banyaknya data yang dapat diakses oleh
CPU dalam satuan waktu tertentu. Data throughput rate tidak hanya
dipengaruhi oleh harddisk, tapi juga oleh CPU dan komponenkomponen lain.
3. Jenis-Jenis Sistem Operasi Berbasis GUI
Salah satu sistem operasi berbasis GUI yang saat ini banyak digunakan di pasar / masyarakat
adalah Microsoft Windows. WINDOWS berkembang mulai dari WINDOWS 3.1,
WINDOWS 95, WINDOWS 98 (SE), WINDOWS ME (Millenium Edition),
WINDOWS XP sampai yang paling baru WINDOWS 7. Umumnya versi baru
merupakan penyempurnaan dari versi sebelumnya, tetapi memilki
kelemahan dalam kebutuhan komponen minimal yang harus dimiliki oleh
sistem komputer kita, terutama berkenaan dengan CPU speed, RAM, dan
ruang pada harddisk. Selain itu sistem operasi yang bersifat open source
juga ada yang berbasis GUI seperti LINUX (LINUX bisa berbasis TEXT dan
berbasis GUI).
4. Jenis dan Cara Pengaturan BIOS
Pengaturan BIOS untuk instalasi sistem operasi berbasis GUI (Graphical User Interface)
dilakukan dengan setup melalui DOS tentu harus booting melalui DOS. Untuk BOOTING
DOS dapat digunakan CD bootable atau disket start up. Jika dikehendaki booting melalui
disket, dapat diikuti langkah-langkah berikut:
• Restart / reboot komputer anda
• Saat komputer melakukan booting tekan dan tahan tombol DEL, hal ini akan membawa
ke menu SET UP BIOS C-MOS
• Selanjutnya pilih Advance BIOS
• Jadikan floppy disk sebagai first booting system.
• Simpan dan keluar dari Set Up BIOS
• Masukkan disket yang berisi DOS/start up ke dalam floppy disk
Selanjutnya komputer akan melakukan booting lagi, dan kali ini dari disket DOS yang ada di
floppy disk, sehingga akan muncul command promt.
Selain dari disket dapat juga dilakukan booting melalui CD yang “bootable”. Untuk booting
melalui CD langkahnya hampir sama ketika booting menggunakan disket, hanya saja pada
waktu setup BIOS maka CD-ROM dijadikan sebagai first booting. Secara lengkap:

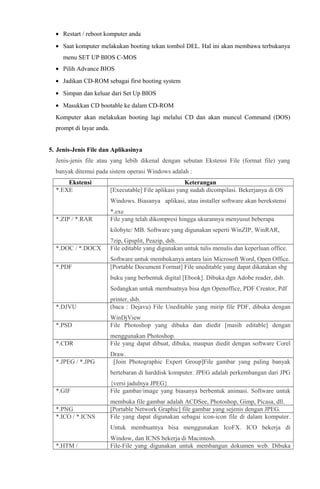

7. • Restart / reboot komputer anda
• Saat komputer melakukan booting tekan tombol DEL. Hal ini akan membawa terbukanya
menu SET UP BIOS C-MOS
• Pilih Advance BIOS
• Jadikan CD-ROM sebagai first booting system
• Simpan dan keluar dari Set Up BIOS
• Masukkan CD bootable ke dalam CD-ROM
Komputer akan melakukan booting lagi melalui CD dan akan muncul Command (DOS)
prompt di layar anda.
5. Jenis-Jenis File dan Aplikasinya
Jenis-jenis file atau yang lebih dikenal dengan sebutan Ekstensi File (format file) yang
banyak ditemui pada sistem operasi Windows adalah :
Ekstensi
*.EXE
Keterangan
[Executable] File aplikasi yang sudah dicompilasi. Bekerjanya di OS
Windows. Biasanya aplikasi, atau installer software akan berekstensi
*.ZIP / *.RAR
*.exe
File yang telah dikompresi hingga ukurannya menyusut beberapa
kilobyte/ MB. Software yang digunakan seperti WinZIP, WinRAR,
*.DOC / *.DOCX
7zip, Gpsplit, Peazip, dsb.
File editable yang digunakan untuk tulis menulis dan keperluan office.
*.PDF
Software untuk membukanya antara lain Microsoft Word, Open Office.
[Portable Document Format] File uneditable yang dapat dikatakan sbg
buku yang berbentuk digital [Ebook]. Dibuka dgn Adobe reader, dsb.
Sedangkan untuk membuatnya bisa dgn Openoffice, PDF Creator, Pdf
*.DJVU
printer, dsb.
(baca : Dejavu) File Uneditable yang mirip file PDF, dibuka dengan
*.PSD
WinDjView
File Photoshop yang dibuka dan diedit [masih editable] dengan
*.CDR
menggunakan Photoshop.
File yang dapat dibuat, dibuka, maupun diedit dengan software Corel
*.JPEG / *.JPG
Draw.
[Join Photographic Expert Group]File gambar yang paling banyak
bertebaran di harddisk komputer. JPEG adalah perkembangan dari JPG
{versi jadulnya JPEG}
File gambar/image yang biasanya berbentuk animasi. Software untuk
*.ICO / *.ICNS
membuka file gambar adalah ACDSee, Photoshop, Gimp, Picasa, dll.
[Portable Network Graphic] file gambar yang sejenis dengan JPEG.
File yang dapat digunakan sebagai icon-icon file di dalam komputer.
Untuk membuatnya bisa menggunakan IcoFX. ICO bekerja di
*.HTM /
Window, dan ICNS bekerja di Macintosh.
File-File yang digunakan untuk membangun dokumen web. Dibuka

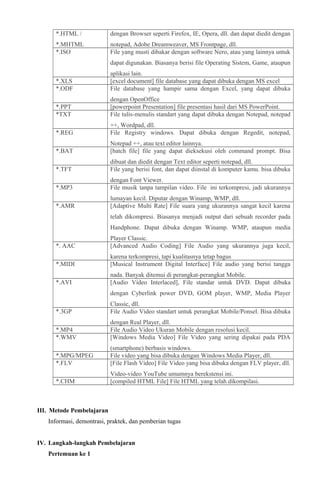

8. *.HTML /
dengan Browser seperti Firefox, IE, Opera, dll. dan dapat diedit dengan
*.MHTML
*.ISO
notepad, Adobe Dreamweaver, MS Frontpage, dll.
File yang musti dibakar dengan software Nero, atau yang lainnya untuk
dapat digunakan. Biasanya berisi file Operating Sistem, Game, ataupun
*.XLS
*.ODF
aplikasi lain.
[excel document] file database yang dapat dibuka dengan MS excel
File database yang hampir sama dengan Excel, yang dapat dibuka
*.PPT
*TXT
dengan OpenOffice
[powerpoint Presentation] file presentasi hasil dari MS PowerPoint.
File tulis-menulis standart yang dapat dibuka dengan Notepad, notepad
*.REG
++, Wordpad, dll.
File Registry windows. Dapat dibuka dengan Regedit, notepad,
*.BAT
Notepad ++, atau text editor lainnya.
[batch file] file yang dapat dieksekusi oleh command prompt. Bisa
*.TFT
dibuat dan diedit dengan Text editor seperti notepad, dll.
File yang berisi font, dan dapat diinstal di komputer kamu. bisa dibuka
*.MP3
dengan Font Viewer.
File musik tanpa tampilan video. File ini terkompresi, jadi ukurannya
*.AMR
lumayan kecil. Diputar dengan Winamp, WMP, dll.
[Adaptive Multi Rate] File suara yang ukurannya sangat kecil karena
telah dikompresi. Biasanya menjadi output dari sebuah recorder pada
Handphone. Dapat dibuka dengan Winamp. WMP, ataupun media
*. AAC
Player Classic.
[Advanced Audio Coding] File Audio yang ukurannya juga kecil,
*.MIDI
karena terkompresi, tapi kualitasnya tetap bagus
[Musical Instrument Digital Interface] File audio yang berisi tangga
*.AVI
nada. Banyak ditemui di perangkat-perangkat Mobile.
[Audio Video Interlaced], File standar untuk DVD. Dapat dibuka
dengan Cyberlink power DVD, GOM player, WMP, Media Player
*.3GP
Classic, dll.
File Audio Video standart untuk perangkat Mobile/Ponsel. Bisa dibuka
*.MP4
*.WMV
dengan Real Player, dll.
File Audio Video Ukuran Mobile dengan resolusi kecil.
[Windows Media Video] File Video yang sering dipakai pada PDA
*.MPG/MPEG
*.FLV
(smartphone) berbasis windows.
File video yang bisa dibuka dengan Windows Media Player, dll.
[File Flash Video] File Video yang bisa dibuka dengan FLV player, dll.
*.CHM
Video-video YouTube umumnya berekstensi ini.
[compiled HTML File] File HTML yang telah dikompilasi.
III. Metode Pembelajaran
Informasi, demontrasi, praktek, dan pemberian tugas
IV. Langkah-langkah Pembelajaran
Pertemuan ke 1

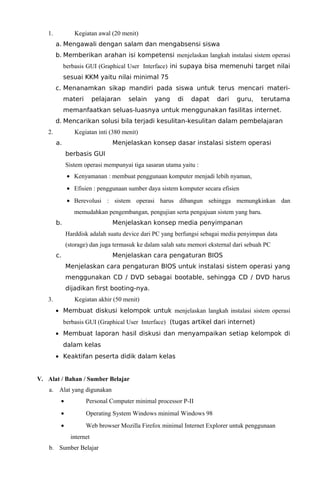

9. 1.
Kegiatan awal (20 menit)
a. Mengawali dengan salam dan mengabsensi siswa
b. Memberikan arahan isi kompetensi menjelaskan langkah instalasi sistem operasi
berbasis GUI (Graphical User Interface) ini supaya bisa memenuhi target nilai
sesuai KKM yaitu nilai minimal 75
c. Menanamkan sikap mandiri pada siswa untuk terus mencari materimateri
pelajaran
selain
yang
di
dapat
dari
guru,
terutama
memanfaatkan seluas-luasnya untuk menggunakan fasilitas internet.
d. Mencarikan solusi bila terjadi kesulitan-kesulitan dalam pembelajaran
2.
Kegiatan inti (380 menit)
a.
Menjelaskan konsep dasar instalasi sistem operasi
berbasis GUI
Sistem operasi mempunyai tiga sasaran utama yaitu :
• Kenyamanan : membuat penggunaan komputer menjadi lebih nyaman,
• Efisien : penggunaan sumber daya sistem komputer secara efisien
• Berevolusi : sistem operasi harus dibangun sehingga memungkinkan dan
memudahkan pengembangan, pengujian serta pengajuan sistem yang baru.
b.
Menjelaskan konsep media penyimpanan
Harddisk adalah suatu device dari PC yang berfungsi sebagai media penyimpan data
(storage) dan juga termasuk ke dalam salah satu memori eksternal dari sebuah PC
c.
Menjelaskan cara pengaturan BIOS
Menjelaskan cara pengaturan BIOS untuk instalasi sistem operasi yang
menggunakan CD / DVD sebagai bootable, sehingga CD / DVD harus
dijadikan first booting-nya.
3.
Kegiatan akhir (50 menit)
• Membuat diskusi kelompok untuk menjelaskan langkah instalasi sistem operasi
berbasis GUI (Graphical User Interface) (tugas artikel dari internet)
• Membuat laporan hasil diskusi dan menyampaikan setiap kelompok di
dalam kelas
• Keaktifan peserta didik dalam kelas
V. Alat / Bahan / Sumber Belajar
a. Alat yang digunakan
•
Personal Computer minimal processor P-II
•
Operating System Windows minimal Windows 98
•
Web browser Mozilla Firefox minimal Internet Explorer untuk penggunaan
internet
b. Sumber Belajar

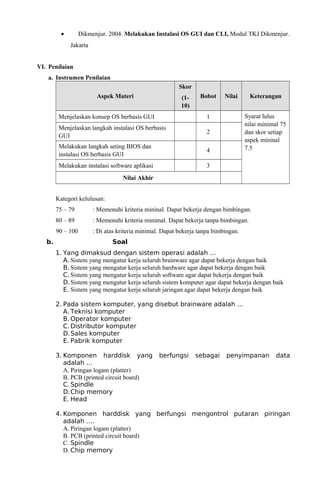

10. •
Dikmenjur. 2004. Melakukan Instalasi OS GUI dan CLI, Modul TKJ Dikmenjur.
Jakarta
VI. Penilaian
a. Instrumen Penilaian
Skor
Aspek Materi
(110)
Bobot
Menjelaskan konsep OS berbasis GUI
2
Melakukan langkah seting BIOS dan
instalasi OS berbasis GUI
4
Melakukan instalasi software aplikasi
Keterangan
Syarat lulus
nilai minimal 75
dan skor setiap
aspek mininal
7.5
1
Menjelaskan langkah instalasi OS berbasis
GUI
Nilai
3
Nilai Akhir
Kategori kelulusan:
75 – 79
80 – 89
: Memenuhi kriteria minimal. Dapat bekerja tanpa bimbingan.
90 – 100
b.
: Memenuhi kriteria mininal. Dapat bekerja dengan bimbingan.
: Di atas kriteria minimal. Dapat bekerja tanpa bimbingan.
Soal
1. Yang dimaksud dengan sistem operasi adalah ...
A. Sistem yang mengatur kerja seluruh brainware agar dapat bekerja dengan baik
B. Sistem yang mengatur kerja seluruh hardware agar dapat bekerja dengan baik
C. Sistem yang mengatur kerja seluruh software agar dapat bekerja dengan baik
D.Sistem yang mengatur kerja seluruh sistem komputer agar dapat bekerja dengan baik
E. Sistem yang mengatur kerja seluruh jaringan agar dapat bekerja dengan baik
2. Pada sistem komputer, yang disebut brainware adalah ...
A. Teknisi komputer
B. Operator komputer
C. Distributor komputer
D.Sales komputer
E. Pabrik komputer
3. Komponen harddisk yang
adalah ...
A. Piringan logam (platter)
B. PCB (printed circuit board)
C. Spindle
D.Chip memory
E. Head
berfungsi
sebagai
penyimpanan
data
4. Komponen harddisk yang berfungsi mengontrol putaran piringan
adalah ....
A. Piringan logam (platter)
B. PCB (printed circuit board)
C. Spindle
D. Chip memory

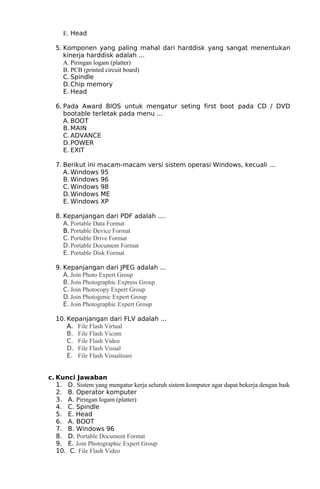

11. E. Head
5. Komponen yang paling mahal dari harddisk yang sangat menentukan
kinerja harddisk adalah ...
A. Piringan logam (platter)
B. PCB (printed circuit board)
C. Spindle
D.Chip memory
E. Head
6. Pada Award BIOS untuk mengatur seting first boot pada CD / DVD
bootable terletak pada menu ...
A. BOOT
B. MAIN
C. ADVANCE
D.POWER
E. EXIT
7. Berikut ini macam-macam versi sistem operasi Windows, kecuali ...
A. Windows 95
B. Windows 96
C. Windows 98
D.Windows ME
E. Windows XP
8. Kepanjangan dari PDF adalah ....
A. Portable Data Format
B. Portable Device Format
C. Portable Drive Format
D.Portable Document Format
E. Portable Disk Format
9. Kepanjangan dari JPEG adalah ...
A. Join Photo Expert Group
B. Join Photographic Express Group
C. Join Photocopy Expert Group
D.Join Photogenic Expert Group
E. Join Photographic Expert Group
10. Kepanjangan dari FLV adalah ...
A. File Flash Virtual
B. File Flash Vicom
C. File Flash Video
D. File Flash Visual
E. File Flash Visualisasi
c. Kunci Jawaban
1. D. Sistem yang mengatur kerja seluruh sistem komputer agar dapat bekerja dengan baik
2. B. Operator komputer
3. A. Piringan logam (platter)
4. C. Spindle
5. E. Head
6. A. BOOT
7. B. Windows 96
8. D. Portable Document Format
9. E. Join Photographic Expert Group
10. C. File Flash Video

12. Sidoarjo, Desember 2011
Mengetahui,
Kepala Sekolah
Guru Mata Diklat
Drs. H. ASMUNIR, MM
NIP. 19591210 198703 1 006
Ari Setiawan Priyatanto, S.Kom
NIP. 19770102 200902 1 001
